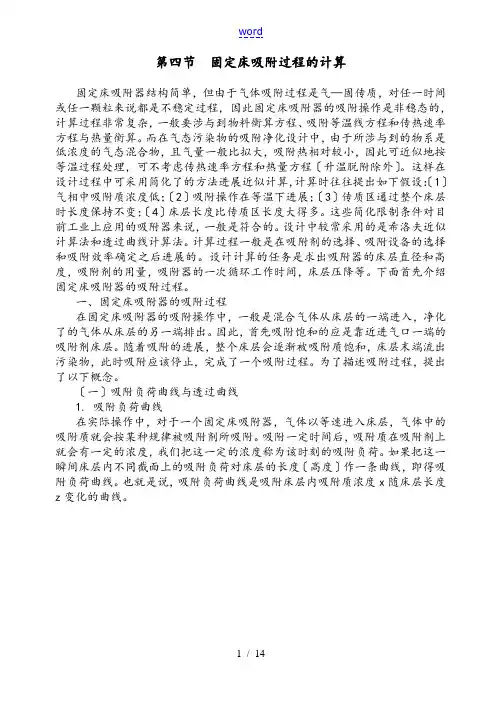

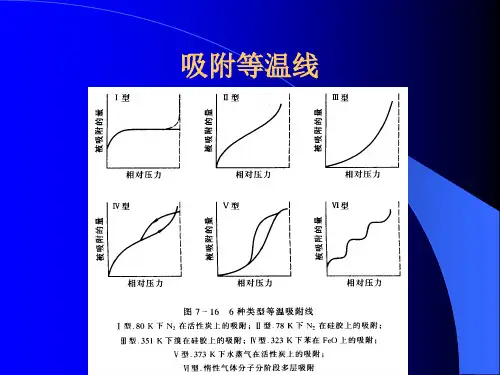

第四节固定床吸附过程的计算固定床吸附器结构简单，但由于气体吸附过程是气—固传质，对任一时间或任一颗粒来说都是不稳定过程，因此固定床吸附器的吸附操作是非稳态的，计算过程非常复杂，一般要涉及到物料衡算方程、吸附等温线方程和传热速率方程及热量衡算。
而在气态污染物的吸附净化设计中，由于所涉及到的物系是低浓度的气态混合物，且气量一般比较大，吸附热相对较小，因此可近似地按等温过程处理，可不考虑传热速率方程和热量方程（升温脱附除外）。
这样在设计过程中可采用简化了的方法进行近似计算，计算时往往提出如下假设：（1）气相中吸附质浓度低；（2）吸附操作在等温下进行；（3）传质区通过整个床层时长度保持不变；（4）床层长度比传质区长度大得多。
这些简化限制条件对目前工业上应用的吸附器来说，一般是符合的。
设计中较常采用的是希洛夫近似计算法和透过曲线计算法。
计算过程一般是在吸附剂的选择、吸附设备的选择和吸附效率确定之后进行的。
设计计算的任务是求出吸附器的床层直径和高度，吸附剂的用量，吸附器的一次循环工作时间，床层压降等。
下面首先介绍固定床吸附器的吸附过程。

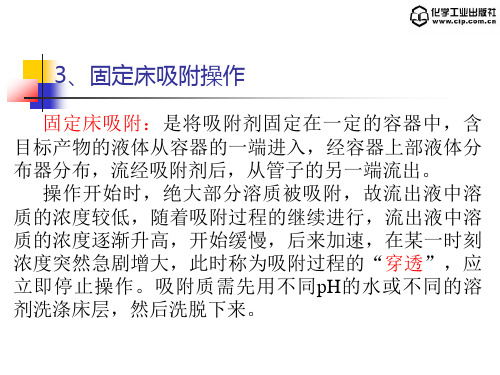

一、固定床吸附器的吸附过程在固定床吸附器的吸附操作中，一般是混合气体从床层的一端进入，净化了的气体从床层的另一端排出。
因此，首先吸附饱和的应是靠近进气口一端的吸附剂床层。
随着吸附的进行，整个床层会逐渐被吸附质饱和，床层末端流出污染物，此时吸附应该停止，完成了一个吸附过程。
为了描述吸附过程，提出了以下概念。
（一）吸附负荷曲线与透过曲线1. 吸附负荷曲线在实际操作中，对于一个固定床吸附器，气体以等速进入床层，气体中的吸附质就会按某种规律被吸附剂所吸附。
吸附一定时间后，吸附质在吸附剂上就会有一定的浓度，我们把这一定的浓度称为该时刻的吸附负荷。
如果把这一瞬间床层内不同截面上的吸附负荷对床层的长度（高度）作一条曲线，即得吸附负荷曲线。
也就是说，吸附负荷曲线是吸附床层内吸附质浓度x随床层长度z变化的曲线。

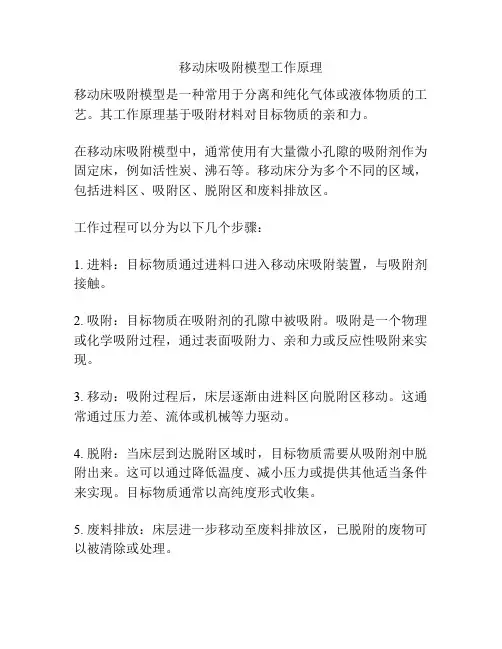

移动床吸附模型工作原理
移动床吸附模型是一种常用于分离和纯化气体或液体物质的工艺。
其工作原理基于吸附材料对目标物质的亲和力。
在移动床吸附模型中，通常使用有大量微小孔隙的吸附剂作为固定床，例如活性炭、沸石等。
移动床分为多个不同的区域，包括进料区、吸附区、脱附区和废料排放区。
工作过程可以分为以下几个步骤：
1. 进料：目标物质通过进料口进入移动床吸附装置，与吸附剂接触。
2. 吸附：目标物质在吸附剂的孔隙中被吸附。
吸附是一个物理或化学吸附过程，通过表面吸附力、亲和力或反应性吸附来实现。
3. 移动：吸附过程后，床层逐渐由进料区向脱附区移动。
这通常通过压力差、流体或机械等力驱动。
4. 脱附：当床层到达脱附区域时，目标物质需要从吸附剂中脱附出来。
这可以通过降低温度、减小压力或提供其他适当条件来实现。
目标物质通常以高纯度形式收集。
5. 废料排放：床层进一步移动至废料排放区，已脱附的废物可以被清除或处理。
移动床吸附模型的工作原理基于不同物质对吸附剂的亲和力不同，从而实现物质的分离和纯化。
该模型可根据物质的吸附特性进行调整，以达到所需的分离效果。
同时，移动床模型具有循环使用吸附剂的优点，可提高设备的使用寿命和经济效益。
一、 尾气中苯蒸气的浓度为0.025kg/kg 干空气(Y 0)，欲在298K 、2atm 的条件下用硅胶吸附净化，固定床保护作用时间至少要90min ，设穿透点时苯的浓度为0.025kg/kg 干空气(Y B )，当固定床出口尾气中苯浓度达0.020kg/kg 干空气(Y E )时，即认为床层已耗竭，尾气通过床层的速度为1m/s(基于床的整个横截面积)，试决定所需的床高/已知硅胶的堆积密度为625kg/m 3，平均粒径D p =0.60cm 平均表面积a=600m 2/m 3，在上述操作条件下，吸附等温方程式为：Y *=0.167X 1.5式中Y *：kg 苯/kg 干空气，X ：kg 苯/kg 硅胶，假定气相传质单元高度H OG =51.0)DpG (a 42.1μG ：kg/m 2·S 解：据题意：Y o =0.025kg 苯/kg 干空气，Y B =0.0025kg 苯/kg 干空气，Y E =0.02kg 苯/kg 干空气由于G S (Y o -0)=L S (X T -0) ∴TOS S X Y G L = 又∵Y *=0.167X T 1.5 (等温线方程) ∴Y O =0.167 X T 1.5 求得X T =0.282kg 苯/kg 硅胶求操作线方程：O S Y L ==025.0=0.08865 ∴Y=0.08865X 计算下列表中X 和Y *第一栏：由Y 0到Y E 分成若干段，平均分配。
第二栏：由操作线方程计算出。
第三栏：由吸附等温线计算出。
第四栏：由第一栏和第三栏计算出。
第五栏：由第一栏和第四栏计算出，用数值积分，梯形(上底加下底乘高除二)，再加上上面栏的数据。
最后一个数据就是N OG (传质单元高度)，N OG ×H OG =W a ，H OG 可以由题意计算出来。
第六栏：由于8866.5Y Y dY Y Y dY Y Y dY W W W YY *Y Y *YY *aB B E B B ⎰⎰⎰-=--=-8866.5Y Y dYN EB Y Y *OG =-=⎰因此将第五栏的数据都除以5.8866得第六栏的数据 第七栏：Y 0=0.025 计算H OG ：∵Y 0=0.025kg 苯/kg 干空气，是质量比 计算其摩尔比，∴苯与干空气的摩尔比=03448.010205.329178025.04-⨯=空塔流速为1m/s ，将其化为标准态可得摩尔流速。
