室内分布系统分场景建设原则资料

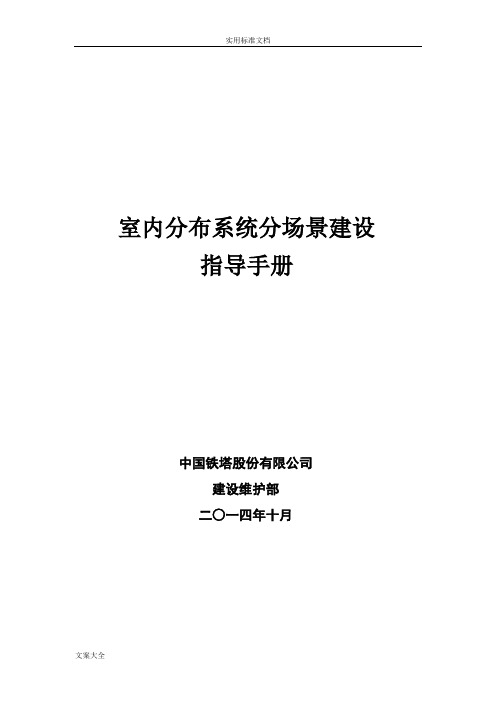

室内分布系统分场景建设指导手册中国铁塔股份有限公司建设维护部二○一四年十月目录前言 (I)1常用室内分布系统建设方式 (1)1.1无源分布系统 (1)1.2有源分布系统 (1)1.3泄露电缆分布系统 (3)2室内分布系统场景建设方案 (5)2.1网络制式及频率 (5)2.2各通信系统间干扰分析 (5)2.3大型场馆 (7)2.3.1 场景特点 (7)2.3.2 覆盖范围及目标 (8)2.3.3 室内分布系统建设的方式 (9)2.3.4 配套通用的建设模式 (11)2.3.5 重点关注的内容 (13)2.4交通枢纽 (14)2.4.1 场景特点 (14)2.4.2 覆盖范围及目标 (15)2.4.3 室内分布系统建设的方式 (15)2.4.4 配套通用的建设模式 (20)2.4.5 重点关注的内容 (21)2.5地铁 (22)2.5.1 场景特点 (22)2.5.2 覆盖范围及目标 (23)2.5.3 室内分布系统建设的方式 (23)2.5.4 配套通用的建设模式 (27)2.5.5 重点关注的内容 (28)2.6大型建筑物 (29)2.6.1 场景特点 (29)2.6.2 覆盖范围及目标 (30)2.6.3 主要的室分系统建设方式 (31)2.6.4 配套通用的建设模式 (36)2.6.5 重点关注的内容 (37)2.7典型案例 (38)2.7.1 项目概况 (38)2.7.2 网络接入系统 (39)2.7.3 重点考虑的因素 (40)2.7.4 组网方案 (40)2.7.5 小区划分 (41)2.7.6 干扰分析 (44)2.7.7 其它注意事项 (47)前言为满足中国铁塔股份有限公司室内分布系统工程建设的需要，规范、有序地开展室内分布系统建设，特制定本指导手册。

本指导手册自发布之日起开始实施。

适用范围主要包括三家运营企业尚未进驻覆盖的地铁、机场、车站、火车站、大型场馆、标志性建筑、宾馆酒店等公用基础设施内的室内分布系统项目。

室分设计规范及原则方案设计规范及原则一、移动规范及原则(一)频率配置原则中国移动TD-SCDMA可使用1880～1900MHz（F频段，原A频段）、2010～2025MHz（A频段，原B频段）和2320～2370MHz （E频段，原C频段），总计85MHz。

室内分布频率配置原则为：1.室内覆盖与室外覆盖尽量采用异频组网方式。

在频率紧张的情况下，应保证与室外有切换关系的室内小区的主载频与室外小区主载频保持异频。

2.2320～2370 MHz（E频段50MHz）目前只允许用于室内覆盖，建议将该频段主要用于热点区域TD-SCDMA系统室内覆盖的扩展频段。

(二)信源选取原则室内覆盖系统在选择信号源时，主要应根据物业点区域的话务需求、资源情况、无线环境情况和所选室内覆盖系统类型确定。

目前TD-SCDMA系统主要设备类型为基带拉远型（BBU＋RRU）基站，基带拉远型设备（BBU+RRU）能适合各类使用场景，相对于传统的信源具有组网灵活、可分散分布功率资源、易于组成超级小区等优点，非常适合作为各场景下室内覆盖系统的信源，TD室内分布信源原则上采用基带拉远型（BBU＋RRU）设备。

(三)功率配置原则TD-SCDMA室内分布选用BBU+RRU作为信源，应使用PCCPCH 信道功率进行分布系统功率预算，为保证公共信道和上下行各业务平衡，室内分布系统设计时按照PCCPCH信道功率（双码道）为32dBm 取定，对部分覆盖面积较小的场景可降低功率设计。

(四)RRU配置原则1.RRU使用原则：单通道RRU具有功率大、安装灵活，在室内分布系统建设中建议优选单通道的RRU。

2.多频段RRU的配置原则：为推动产业界对E频段的支持进度，新建室内分布系统应在部分业务需求高的站点采用支持A/E混合组网的RRU，混合组网的RRU根据厂家支持情况可采用二合一RRU或独立RRU串接；对于业务需求高的室内分布系统，如现有A频段载波不能满足业务需求，鉴于目前E频段终端不能有效吸收业务量，可通过新增F频段RRU进行扩容3.RRU分区规划原则：对于使用多个RRU覆盖的物业点需进行RRU的覆盖分区规划，规划时应使得各个RRU分区间的隔离度尽可能高（建议隔离度应大于12dB），以利于提高空分复用性能及后期扩容，降低改造工作量。

小区分布系统建设规则及分场景建设方案1.GSM/TDS系统建设方式（1）天线设置具体规则：高层（小高层）小区室外天线设置：在室外采用定向天线对打实现覆盖，优先选取楼体外立面安装天线的方式，F1-F7楼层可以采用地面射灯及灯杆天线作为补充，尽量不采用楼顶天线方式。

室内天线设置：在电梯井设置定向天线、地下室、塔楼的走廊公共区域设置全向吸顶天线实现覆盖。

在地下室等区域设置外打天线实现与室外小区的无缝覆盖。

天线密度：每个单元、每5-7层楼安装一面覆盖天线。

天线水平间距10-20米。

室外天线功率设置：GSM系统20-25dBm，TDS系统（PCCPCH）15-20dBm。

地面安装天线出口功率下调10dB。

电梯：在电梯井道内安装定向天线作为主要的电梯覆盖方式。

电梯应尽可能与楼层小区设为同小区，当建筑规模较大时，应保证电梯小区与最低楼层小区设为同小区。

电梯与楼层间的切换区必须设置在电梯厅而决不允许在电梯内，即在电梯厅内安装引导天线（吸顶），与电梯内信号形成重叠覆盖，保证切换效果。

多层小区室外天线设置：可以采用楼体外立面安装天线，或地面射灯及灯杆天线安装方式，尽量不采用楼顶天线方式。

对于楼间距小于15米，建筑结构较简单的场景可以采用全向天线覆盖。

室内天线设置：一般不需要设置室内天线。

天线密度：每1-3个单元安装一面覆盖天线。

天线水平间距10-30米。

室外天线功率设置：GSM系统20-25dBm，TDS系统（PCCPCH）15-20dBm。

地面安装天线出口功率下调10dB。

别墅区和低矮住宅区室外天线设置：采用地面天线及灯杆天线安装方式，根据建筑物密度采用全向或定向天线。

室内天线设置：一般不需要设置室内天线。

天线密度：天线水平间距10-30米。

室外天线功率设置：GSM系统20-25dBm，TDS系统（PCCPCH）15-20dBm。

地面安装天线下调10dB。

其他形式小区环形楼天线覆盖方案采用地面灯杆天线+自身楼顶天线方式覆盖，单天线覆盖高度约5-7层。

室内分布系统建设指导原则无线维护中心一、基本原则：建设室内分布系统是为了解决建筑物内部的信号盲区、弱覆盖区以及信号杂乱造成的通信质量差等问题，同时利用室内信源分担室内业务量改善网络拥塞。

从无线网络的整体看，室内分布系统定位为室外覆盖的延伸，对网络能力起补充增强作用。

因此无论从覆盖需求还是从投资方面考虑，既没有必要也不需要对所有的建筑物都通过室内分布系统实施全覆盖。

在站点选取上应关注以下三个方面：1、市场导向原则优先考虑人流量大、高话务场所，室内分布系统工程建设覆盖范围为三星级（含三星）以上的酒店；人员集中、知名度高的办公写字楼；大型展馆、娱乐餐饮场所；机场车站等交通枢纽楼及交易会场等重要公共场所；面积大、人流量大、经济情况好的商场、超市；覆盖地铁、隧道、地下商场、停车场等。

2、统一性原则室内分布系统建设应与室外网络统一规划，并与室外的网络优化相结合，实现整体网络性能的最优化。

在建设室内分布系统时要考虑室外信号的影响，同时也要考虑对室外干扰信号的抬升，避免与室外基站过多地切换，尽可能减少对室外基站造成的影响。

3、经济性原则室内分布系统工程的建设不仅要考虑提高网络质量和品牌形象，还要考虑投资效益，严格控制投资成本。

室内分布系统建设应依不同建筑物的重要性制定不同的服务等级，统筹安排，分轻重缓急，逐步分批建设。

二、覆盖功能定位：楼宇功能划分与业务覆盖需求：三、室内覆盖信源选取原则：主要以RRU和光纤直放站为主，部分纤路到达困难的可以考虑用无线直放站。

分布式基站RRU由于安装位置灵活，可以直接安装在最优位置，避免了长距离走线的功率损耗，并且能在分布系统设计中做到功率的最优分配，可以大大减少有源放大设备，降低分布系统的造价。

直放站信源安装方式接近分布式基站，具有同样的优点，但是一般直放站信源不建议在后级使用有源放大设备。

直放站信源在分布系统设计中同基站的最大区别是，由于直放站信源只是将室外宏站信号引入到室内进行补盲的覆盖，在分布系统设计中不用对室内外信号之间的切换、泄漏等问题进行考虑，天线点位和功率的设计更为灵活。

浙江移动室分八大场景信源使用原则V10资料浙江移动室内分布系统（室分系统）是为了满足室内无线通信覆盖需求而设计的一种专业解决方案。

在室分系统中，信源使用是一个非常重要的方面，合理的信源使用原则能够确保室分系统的工作效果和信号质量。

下面是浙江移动室分八大场景信源使用原则V10的详细资料，共1200字以上。

1.公共建筑室分场景：在公共建筑中，由于人员密集和空间复杂，需要使用Wi-Fi等无线通信技术提供可靠的信号覆盖和高速数据传输。

在信源使用方面，应该优先选择电信运营商提供的专用频段，避免与其他区域的无线网络干扰。

2.商场室分场景：商场是人流密集的场所，需要提供高速稳定的无线通信服务。

在信源使用方面，应该合理规划频段资源，避免频谱资源浪费和干扰。

可以选择2.4GHz和5GHz频段进行覆盖，避免互相干扰。

3.酒店室分场景：酒店作为并发用户较多的场所，需要覆盖大面积的室内空间。

在信源使用方面，应该避免干扰和频段资源浪费。

可以根据不同楼层和房间设置不同的信源，以提供更好的服务。

4.医院室分场景：医院是一个特殊的室分场景，通常需要提供声音和视频的双向通信。

在信源使用方面，应该避免与医疗设备和其他电子设备的干扰。

可以设置专用的频段和信源，以保证通信的可靠性和稳定性。

5.学校室分场景：学校作为教育场所，需要提供广泛的网络覆盖和通信服务。

在信源使用方面，应该优先使用专用频段，以避免与周围的无线网络干扰。

可以根据不同的校区和楼层设置不同的信源，以提供更好的覆盖和服务。

6.公共交通工具室分场景：在公共交通工具中，如地铁、高铁等，由于人员流动和环境变化，需要提供可靠的信号覆盖。

在信源使用方面，应该避免与周围环境和设备的干扰。

可以选择较高的频段，以提供更好的传输速率和覆盖范围。

7.办公楼室分场景：办公楼通常有大量的用户和设备，需要提供稳定的无线通信服务。

在信源使用方面，应该合理安排频段资源，避免频谱资源浪费和干扰。

可以选择不同的频段和信源，以提供更好的覆盖和服务。

室内分布系统分场景建设原则室内分布系统是指在建筑物内部设计和布置无线网络设备，以实现无线信号的全覆盖和信号质量的优化。

室内分布系统的建设原则主要包括场景需求分析、合理规划设计、适当的设备选择、细致的安装和调试等。

下面是室内分布系统分场景建设的原则。

一、办公场所1.场景需求分析：对于大型办公楼，需分析楼层情况、公共区域和办公室、大会议室等具体区域的信号覆盖需求和容量需求，确定分布系统的规模。

2.合理规划设计：根据楼层平面图、建筑结构和电力线路等因素，合理规划无线设备的布局位置，确保信号全覆盖同时避免信号干扰。

3.适当的设备选择：选择适合办公场所的室内分布系统设备，考虑设备的信号覆盖范围、容量、功耗等因素，满足高密度区域的网络需求。

4.细致的安装和调试：确保设备的正确安装和调试，对设备位置、天线方向、功率等参数进行调整和优化，保证系统的稳定和优质的信号覆盖。

二、商场和超市1.场景需求分析：考虑商场和超市的大面积布局和复杂环境，对不同区域的信号覆盖需求进行细致分析，包括进出口、中庭、走廊、购物区域等。

2.合理规划设计：根据商场和超市的平面图和结构特点，合理规划无线设备的布局位置，确保不同区域的信号全覆盖，并对高流量区域进行容量规划。

3.适当的设备选择：选择具备较高串扰隔离能力和载波能力的设备，考虑设备的信号穿透能力，满足大面积覆盖和高密度用户需求。

4.细致的安装和调试：由于商场和超市人流较多，安装和调试时需尽可能避免对顾客的干扰，安装设备时注意保护设备和配套线缆，尽量在非高峰时段进行调试。

三、医院和学校1.场景需求分析：医院和学校有很多房间和楼层，对信号覆盖和容量需求较大，在场景需求分析时需考虑覆盖不同楼层、病房和教室的需求。

2.合理规划设计：根据医院和学校的平面图和楼层规划，确定无线设备的位置，确保信号在不同楼层和病房、教室的全覆盖，在中央节点设置容量较大的设备。

3.适当的设备选择：选择支持多天线技术和高容量的设备，满足医院和学校大面积覆盖和高密度用户的需求。

移动室内分布系统设计原则移动室内分布系统是一种针对室内环境优化网络信号覆盖和增强信号质量的解决方案。

它可以提供高质量的数据传输和通信服务，并满足人们对流畅通信和优质网络体验的需求。

在设计移动室内分布系统时，需要遵循以下原则：1.强信号覆盖：移动室内分布系统的首要目标是提供稳定且强大的信号覆盖。

为此，需要评估室内环境，包括建筑物的结构、大小、材料和布局等因素，并确定合适的信号传输方式，例如室内天线、中继设备和信号分配系统等。

通过合理的布局和配置，可以实现全方位的信号覆盖，保证信号强度达到预期水平。

2.高信号质量：除了信号强度，信号质量也是移动室内分布系统设计的关键因素之一、良好的信号质量可以提供更高的数据传输速度和更稳定的通信体验。

为了提高信号质量，设计人员需要考虑各种可能干扰源，例如建筑物的金属结构、电子设备的干扰等，采取相应的措施来减少这些干扰。

此外，使用先进的调制解调器技术和数据处理算法，也可以提高信号传输的质量。

3.智能信号调配：移动室内分布系统应具备智能信号调配功能，即能根据用户需求和网络负载情况，自动调整信号的分配和传输。

这可以通过使用智能的信号分配算法来实现，例如根据用户的位置和移动速度，动态分配信号资源，使用户始终享受到最佳的信号覆盖和通信质量。

4.灵活可扩展：随着移动通信技术的发展和用户需求的变化，移动室内分布系统需要具备灵活性和可扩展性。

设计人员应该考虑系统的扩展能力，以便在需要增加覆盖范围或信号容量时，能够快速、方便地进行系统扩展。

此外，移动室内分布系统的设计应具备模块化和可配置的特性，以便根据具体需求和环境要求进行定制化配置。

5.高效节能：移动室内分布系统在提供高质量通信服务的同时，也需要考虑能源消耗的问题。

设计人员应根据实际需求和环境条件，选择低功耗、高效能的设备和技术，并在系统运行过程中根据实际情况动态调整信号传输和功率管理策略，以实现节能和可持续发展的目标。

总之，移动室内分布系统设计需要兼顾信号覆盖、信号质量、智能信号调配、灵活可扩展和高效节能等方面的要求。

室内分布系统设计及审核指导原则室内分布系统是为了满足建筑物内各个区域的无线通信需求而设计的系统。

它涉及到设备的选择、布局、连接以及信号的传播与接收等方面。

设计一个高效可靠的室内分布系统需要考虑多个因素，以下是一些设计及审核的指导原则。

1.需求分析：在设计室内分布系统之前，需要先进行详细的需求分析，包括通信频率、覆盖范围、用户数量、容量要求等。

只有全面了解用户的需求，才能对系统的设计进行合理规划。

2.尽量避免干扰：在室内设计系统时，应尽量避免与其它无线设备的干扰。

例如，将Wi-Fi设备与蜂窝网络的设备隔离开来，避免互相干扰。

此外，还需避免电器设备和金属障碍物对无线信号的干扰。

3.合理选择设备：在设计室内分布系统时，设备的选择非常重要。

需要综合考虑设备的特性、性能和成本等因素。

例如，选择具有扩展性和可调节功率的设备，以适应不同区域的需求。

4.合理布局天线：天线的布局是室内分布系统设计中最重要的因素之一、需要合理选择天线位置，并进行合理的定向设计。

例如，在高楼大厦中，可以选择将天线安装在楼顶或楼层中央位置，以实现更好的信号覆盖。

5.网络连接和传输：室内分布系统需要与外部网络进行连接，因此，在设计系统时需要规划网络连接和传输方案。

考虑到带宽和容量要求，需要设计合理的网络架构，确保高速稳定的数据传输。

6.信号覆盖测试与优化：设计室内分布系统完成后，需要进行信号覆盖测试与优化。

通过使用专业的测试仪器进行信号强度、干扰等方面的测试，根据测试结果对系统进行优化，以满足用户的通信需求。

7.保证系统的可靠性和安全性：在设计室内分布系统时，还需要特别关注系统的可靠性和安全性。

合理选择可靠性高的设备和系统组件，进行备份和冗余以确保系统的稳定性。

同时，确保系统的安全，防止未授权访问和攻击。

在进行室内分布系统设计及审核时，以上原则应当贯穿整个过程。

设计师和审核人员需要全面考虑用户需求、设备选择、布局、连接、信号优化等方面，确保设计的系统能够满足用户的通信需求，具有高效可靠的性能。
