闭合电路的欧姆定律练习题及答案解析

物理闭合电路的欧姆定律练习题20篇及解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路中，19ΩR =，230ΩR =，开关S 闭合时电压表示数为11.4V ，电流表示数为0.2A ，开关S 断开时电流表示数为0.3A ，求： (1)电阻3R 的值． (2)电源电动势和内电阻．【答案】（1）15Ω （2）12V 1Ω 【解析】 【详解】(1)由图可知，当开关S 闭合时，两电阻并联，根据欧姆定律则有：21123()IR U I R IR R =++ 解得：315ΩR =(2) 由图可知，当开关S 闭合时，两电阻并联，根据闭合电路的欧姆定律则有：213()11.40.6IR E U I r r R =++=+ S 断开时，根据闭合电路的欧姆定律则有：212()0.3(39)E I R R r r =++=⨯+联立解得：12V E =1Ωr =2．如图所示的电路中，电源电动势E ＝12 V ，内阻r ＝0.5 Ω，电动机的电阻R 0＝1.0 Ω，电阻R 1＝2.0Ω。

电动机正常工作时，电压表的示数U 1＝4.0 V ，求： (1)流过电动机的电流； (2)电动机输出的机械功率； (3)电源的工作效率。

【答案】（1）2A ；（2）14W ；（3）91.7% 【解析】 【分析】 【详解】(1)电动机正常工作时，总电流为I ＝11U R ＝ 2A (2)电动机两端的电压为U ＝E －Ir －U 1=(12－2×0.5－4.0) V ＝7 V电动机消耗的电功率为P 电＝UI ＝7×2 W ＝14 W电动机的热功率为P 热＝I 2R 0＝22×1 W ＝4 W电动机输出的机械功率P 机＝P 电－P 热＝10 W(3)电源释放的电功率为P 释＝EI ＝12×2 W ＝24 W有用功率P 有＝2122W UI I R +=电源的工作效率=91.7%P P η=有释3．电源的电动势为4.8V 、外电阻为4.0Ω时，路端电压为4.0V 。

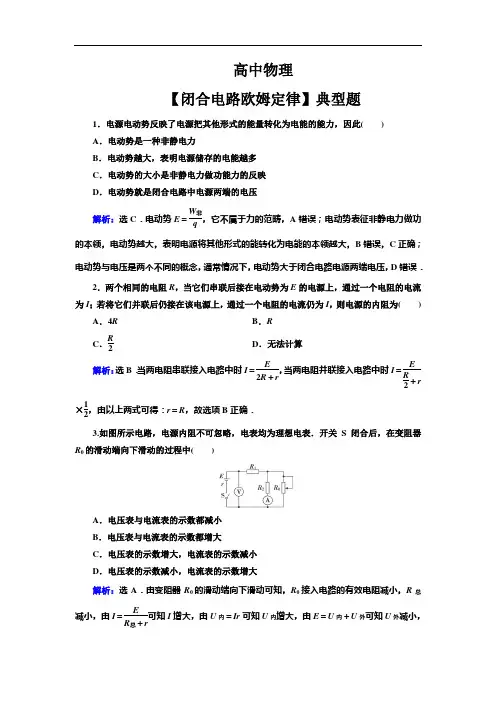

高中物理 【闭合电路欧姆定律】典型题 1．电源电动势反映了电源把其他形式的能量转化为电能的能力，因此( )A ．电动势是一种非静电力B ．电动势越大，表明电源储存的电能越多C ．电动势的大小是非静电力做功能力的反映D ．电动势就是闭合电路中电源两端的电压解析：选C ．电动势E ＝W 非q，它不属于力的范畴，A 错误；电动势表征非静电力做功的本领，电动势越大，表明电源将其他形式的能转化为电能的本领越大，B 错误，C 正确；电动势与电压是两个不同的概念，通常情况下，电动势大于闭合电路电源两端电压，D 错误．2．两个相同的电阻R ，当它们串联后接在电动势为E 的电源上，通过一个电阻的电流为I ；若将它们并联后仍接在该电源上，通过一个电阻的电流仍为I ，则电源的内阻为( )A ．4RB ．RC ．R 2D ．无法计算解析：选B ．当两电阻串联接入电路中时I ＝E 2R ＋r ，当两电阻并联接入电路中时I ＝E R 2＋r ×12，由以上两式可得：r ＝R ，故选项B 正确． 3.如图所示电路，电源内阻不可忽略，电表均为理想电表．开关S 闭合后，在变阻器R 0的滑动端向下滑动的过程中( )A ．电压表与电流表的示数都减小B ．电压表与电流表的示数都增大C ．电压表的示数增大，电流表的示数减小D ．电压表的示数减小，电流表的示数增大解析：选A ．由变阻器R 0的滑动端向下滑动可知，R 0接入电路的有效电阻减小，R 总减小，由I ＝E R 总＋r可知I 增大，由U 内＝Ir 可知U 内增大，由E ＝U 内＋U 外可知U 外减小，故电压表示数减小．由U1＝IR1可知U1增大，由U外＝U1＋U2可知U2减小，由I2＝U2可知R2电流表示数减小，故A正确．4．(多选)已知磁敏电阻在没有磁场时电阻很小，有磁场时电阻变大，并且磁场越强电阻越大．为探测有无磁场，利用磁敏电阻作为传感器设计了如图所示电路，电源的电动势E 和内阻r不变，在没有磁场时调节变阻器R使电灯L正常发光．若探测装置从无磁场区进入强磁场区，则()A．电灯L变亮B．电灯L变暗C．电流表的示数减小D．电流表的示数增大解析：选AC．探测装置从无磁场区进入强磁场区时，磁敏电阻阻值变大，则电路的总可知总电流变小，所以电流表的示数减小，根据U＝E－Ir，可知I 电阻变大，根据I＝ER总减小，U增大，所以电灯两端的电压增大，电灯L变亮，故A、C正确，B、D错误．5．在如图所示的电路中，当开关S闭合后，若将滑动变阻器的滑片P向下调节，下列说法正确的是()A．电压表和电流表的示数都增大B．灯L2变暗，电流表的示数减小C．灯L1变亮，电压表的示数减小D．灯L2变亮，电容器的带电荷量增加解析：选C．将滑动变阻器的滑片P向下调节，滑动变阻器接入电路的电阻减小，外电路总电阻减小，根据闭合电路欧姆定律分析得知，路端电压U减小，干路电流I增大，则电压表的示数减小，灯L1变亮，U1增大，R与灯L2并联电路的电压U2＝U－U1，则U2减小，即I2减小，灯L2变暗，电容器的带电荷量减少，流过电流表的电流I A＝I－I2，I增大，I2减小，则I A增大，电流表的示数增大，故C正确．6．(多选)在如图所示的U-I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图线，直线Ⅱ为某一电阻R 的U -I 图线．用该电源直接与电阻R 相连组成闭合电路，由图象可知( )A ．电源的电动势为3 V ，内阻为0.5 ΩB ．电阻R 的阻值为1 ΩC ．电源的输出功率为4 WD ．电源的效率为50%解析：选ABC ．由图线Ⅰ可知，电源的电动势为3 V ，内阻为r ＝E I 短＝0.5 Ω；由图线Ⅱ可知，电阻R 的阻值为1 Ω，该电源与电阻R 直接相连组成的闭合电路的电流为I ＝E r ＋R＝2 A ，路端电压U ＝IR ＝2 V(可由题图读出)，电源的输出功率为P ＝UI ＝4 W ，电源的效率为η＝UI EI×100%≈66.7%，故选项A 、B 、C 正确，D 错误． 7．如图甲所示为某一小灯泡的U -I 图线，现将两盏这样的小灯泡并联后再与一个4 Ω的定值电阻R 串联，接在内阻为1 Ω、电动势为3 V 的电源两端，如图乙所示，则( )A ．通过每盏小灯泡的电流约为0.2 A ，此时每盏小灯泡的电功率约为0.6 WB ．通过每盏小灯泡的电流约为0.3 A ，此时每盏小灯泡的电功率约为0.6 WC ．通过每盏小灯泡的电流约为0.2 A ，此时每盏小灯泡的电功率约为0.2 WD ．通过每盏小灯泡的电流约为0.3 A ，此时每盏小灯泡的电功率约为0.4 W解析：选C ．由题图甲可以看出，当通过小灯泡的电流为0.2 A 时，对应灯泡两端的电压为1 V ，此时小灯泡的电阻为1 V 0.2 A＝5 Ω，两小灯泡并联后的电阻R 并＝2.5 Ω，灯泡两端电压U 并＝R 并R 总E ＝2.57.5×3 V ＝1 V ，恰好符合串联电路电压关系，则每盏小灯泡的功率P L ＝0.2 W ，则A 项错误，C 项正确．同理，可知B 、D 项错误．8．如图所示电路中，由于某处出现了故障，导致电路中的A 、B 两灯变亮，C 、D 两灯变暗，故障的原因可能是()A．R1短路B．R2断路C．R2短路D．R3短路解析：选D．A灯在干路上，A灯变亮，说明电路中总电流变大，由闭合电路欧姆定律可知电路的外电阻减小，这就说明电路中只会出现短路而不会出现断路，选项B被排除；因为短路部分的电阻变小，分压作用减小，与其并联的用电器上的电压降低，C、D两灯变暗，A、B两灯变亮，这说明发生短路的电阻与C、D两灯是并联的或间接并联，而与A、B两灯是串联的或间接串联关系．观察电路中电阻的连接形式，只有R3短路符合条件．故应选D．9.如图所示的电路中，两平行金属板之间的带电液滴处于静止状态，电流表和电压表均为理想电表，由于某种原因灯泡L的灯丝突然烧断，其余用电器均不会损坏，则下列说法正确的是()A．电流表、电压表的读数均变小B．电源内阻消耗的功率变大C．液滴将向上运动D．电源的输出功率变大解析：选C．当L的灯丝突然烧断时电路中总电阻增大，则总电流减小，电源的内电压和R1两端的电压减小，由闭合电路的欧姆定律可知，路端电压增大，故电容器C两端的电压增大，板间场强增大，带电液滴所受的电场力增大，则该液滴将向上运动，C正确；由于C两端的电压增大，R2、R3中的电流增大，则电流表、电压表的读数均变大，A错误；因干路电流减小，则电源内阻消耗的功率变小，B错误；由于电源的内、外电阻的关系未知，不能判断电源的输出功率如何变化，D错误．10．(多选)如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源内电阻，以下说法中正确的是()A．当R2＝R1＋r时，R2获得最大功率B．当R1＝R2＋r时，R1获得最大功率C．当R2＝0时，R1获得最大功率D．当R2＝0时，电源的输出功率最大解析：选AC．在讨论R2的电功率时，可将R1视为电源内阻的一部分，即将原电路等效为外电阻R2与电动势为E、内阻为R1＋r的电源(等效电源)连成的闭合电路(如图所示)，R2的电功率是等效电源的输出功率．显然当R2＝R1＋r时，R2获得的电功率最大，A项正确；讨论R1的电功率时，由于R1为定值，根据P＝I2R知，电路中电流越大，R1上的电功率就越大(P1＝I2R1)，所以，当R2＝0时，R1获得的电功率最大，故B项错误，C项正确；讨论电源的输出功率时，R1＋R2为外电阻，内电阻r恒定，由于题目没有给出R1和r的具体数值，所以当R2＝0时，电源输出功率不一定最大，故D项错误．11．两位同学在实验室中利用如图甲所示的电路进行实验，调节滑动变阻器的滑动触头P向某一方向移动时，一位同学记录电流表○A和电压表○V1的测量数据，另一位同学记录电流表○A和电压表○V2的测量数据．两位同学根据记录的数据描绘出如图乙所示的两条U-I图线．则图象中两直线的交点表示的物理意义是()A．滑动变阻器的滑动触头P滑到了最右端B．电源的输出功率最大C ．定值电阻R 0上消耗的功率为1.0 WD ．电源的效率达到最大值解析：选B ．由题图可得，电源电动势E ＝1.5 V ，内阻r ＝1 Ω，在交点位置有R ＋R 0＝U 1I ＝2 Ω，R 0＝U 2I＝2 Ω，则R ＝0，滑动变阻器的滑动触头P 滑到了最左端，选项A 错误；当电路中外电阻等于电源内阻时，电源的输出功率最大，但R 0>r ，故改变滑动变阻器的阻值时无法使电路中外电阻等于电源内阻，此时外电阻越接近电源内阻，电源的输出功率越大，故选项B 正确；P ＝U 2I ＝0.5 W ，选项C 错误；电源的效率η＝EI －I 2r EI，电流越小，电源的效率越大，可见滑动变阻器的滑动触头P 滑到最右端时电源的效率最大，选项D 错误．12．(多选)如图所示，电源电动势为E ，内阻为r .电路中的R 2、R 3分别为总阻值一定的滑动变阻器，R 0为定值电阻，R 1为光敏电阻(其电阻随光照强度增大而减小)．当开关S 闭合时，电容器中一带电微粒恰好处于静止状态．下列说法中正确的是( )A ．只逐渐增大对R 1的光照强度时，电阻R 0消耗的电功率增大，电阻R 3中有向上的电流B ．只调节电阻R 3的滑动端P 2向上端移动时，电源消耗的电功率变大，电阻R 3中有向上的电流C ．只调节电阻R 2的滑动端P 1向下端移动时，电压表示数变大，带电微粒向下运动D ．若断开开关S ，带电微粒向下运动解析：选AD ．当逐渐增大光照强度时，光敏电阻R 1的阻值减小，依据“串反并同”可知电流I 增大，则P R 0增大，U C 增大，Q C ＝CU C 增大，即电容器充电，R 3中有向上的电流，A 正确；当P 2向上移动时，U C 不变，R 3中没有电流，故B 错误；当P 1向下移动时，I不变，但U C 变大，E C ＝U C d 变大，电场力F C ＝U C q d变大，微粒向上运动，故C 错误；若断开开关S ，电容器放电，U C 降为0，则微粒由于重力作用而向下运动，故D 正确．13.如图所示，长为L 的两平行金属板水平放置，接在直流电路中，图中R 为滑动变阻器，一带电微粒自两板左侧中央以某初速度v 0平行于金属板进入两板间，若将滑动变阻器的滑片P 置于最下端b 处，带电微粒将落在下板上距离左端L 3处；若滑片P 与b 端间电阻为18 Ω，带电微粒将沿直线运动；若要微粒不打到金属板上，则滑片P 与b 端间电阻R 的范围应为( )A ．12 Ω<R <20 ΩB ．16 Ω<R <20 ΩC ．12 Ω<R <24 ΩD ．16 Ω<R <24 Ω解析：选B ．设两平行金属板间距为d ，当滑动变阻器的滑片P 置于b 处时，两平行板间的电压为0，得d 2＝12gt 21，L 3＝v 0t 1；当滑片P 与b 端间电阻为18 Ω时，有qU 0d ＝mg .若要微粒刚好不打到金属板上，应满足d 2＝12at 22，L ＝v 0t 2，qU 1d －mg ＝ma 或mg －qU 2d ＝ma ，由以上各式可求得U 1＝109U 0，U 2＝89U 0，由串联电路的分压规律可求得电阻R 1＝109R 0＝20 Ω，R 2＝89R 0＝16 Ω，所求R 的范围为16 Ω<R <20 Ω，选项B 正确． 14. (多选)如图所示，D 是一只理想二极管，水平放置的平行板电容器AB 内部原有带电微粒P 处于静止状态．下列措施下，关于P 的运动情况说法正确的是( )A ．保持S 闭合，增大A 、B 板间距离，P 仍静止B ．保持S 闭合，减小A 、B 板间距离，P 向上运动C ．断开S 后，增大A 、B 板间距离，P 向下运动D ．断开S 后，减小A 、B 板间距离，P 仍静止解析：选ABD ．保持S 闭合，电源的路端电压不变，增大A 、B 板间距离，电容减小，由于二极管的单向导电性，电容器不能放电，其电量不变，由推论E ＝4πkQ εr S得到，板间场强不变，微粒所受电场力不变，仍处于静止状态，故A 正确；保持S 闭合，电源的路端电压不变，电容器的电压不变，减小A 、B 板间距离，由E ＝U d可知，板间场强增大，电场力增大，微粒将向上运动，故B 正确；断开S 后，电容器的电量Q 不变，由推论E ＝4πkQ εr S得到，板间场强不变，微粒所受电场力不变，仍处于静止状态，故C 错误，D 正确．。

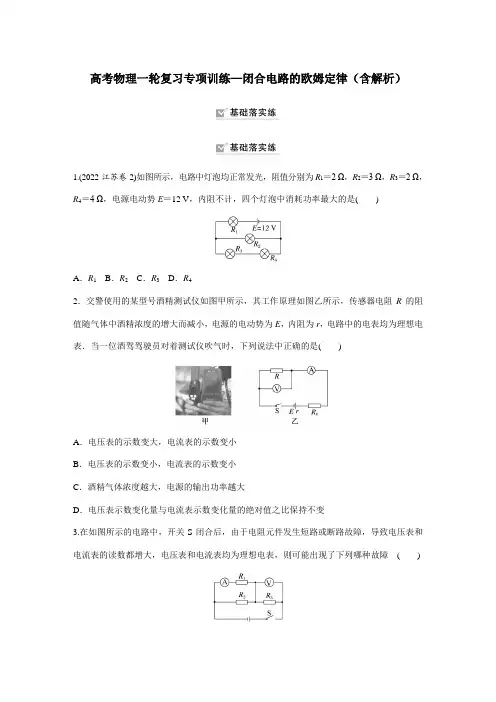

高考物理一轮复习专项训练—闭合电路的欧姆定律（含解析）1.(2022·江苏卷·2)如图所示，电路中灯泡均正常发光，阻值分别为R1＝2 Ω，R2＝3 Ω，R3＝2 Ω，R4＝4 Ω，电源电动势E＝12 V，内阻不计，四个灯泡中消耗功率最大的是()A．R1B．R2C．R3D．R42．交警使用的某型号酒精测试仪如图甲所示，其工作原理如图乙所示，传感器电阻R的阻值随气体中酒精浓度的增大而减小，电源的电动势为E，内阻为r，电路中的电表均为理想电表．当一位酒驾驾驶员对着测试仪吹气时，下列说法中正确的是()A．电压表的示数变大，电流表的示数变小B．电压表的示数变小，电流表的示数变小C．酒精气体浓度越大，电源的输出功率越大D．电压表示数变化量与电流表示数变化量的绝对值之比保持不变3.在如图所示的电路中，开关S闭合后，由于电阻元件发生短路或断路故障，导致电压表和电流表的读数都增大，电压表和电流表均为理想电表，则可能出现了下列哪种故障()A．R1短路B．R2短路C．R3短路D．R1断路4.如图所示，图中的四个电表均为理想电表，当滑动变阻器的滑片P向右端移动时，下列说法中正确的是()A．电源的输出功率一定变小B．电压表V1的读数变小，电流表A1的读数变小C．电压表V2的读数变大，电流表A2的读数变小D．电压表V2的读数变小，电流表A2的读数变小5.将一电源与一电阻箱连接成闭合电路，测得电阻箱所消耗功率P与电阻箱读数R变化的曲线如图所示，由此可知()A．电源最大输出功率可能大于45 WB．电源内阻等于5 ΩC．电源电动势为45 VD．电阻箱所消耗功率P最大时，电源效率大于50%6.(2023·四川内江市第六中学月考)电源的效率定义为外电路电阻消耗的功率与电源的总功率之比．直线A、B和C分别是电源a、电源b和电阻R的U－I图线．将这个电阻R分别接到a、b两电源上，那么()A ．电源a 、b 电动势一样大，b 内阻较大B ．R 接到电源a 上，电路中的电流较小C ．R 接到电源b 上，电源的输出功率较大D ．R 接到电源b 上，电源效率较高7．(2023·江苏淮安市车桥中学高三测试)如图所示电路，电源内阻为r ，两相同灯泡L 1、L 2 电阻均为R ，D 为理想二极管(具有单向导电性)，电表均为理想电表．闭合S 后，一带电油滴恰好在平行板电容器中央静止不动．现把滑动变阻器滑片向上滑动，电压表V 1、V 2 示数变化量绝对值分别为ΔU 1、ΔU 2 ，电流表示数变化量绝对值为ΔI ，则下列说法中错误的是( )A ．两灯泡逐渐变亮B ．油滴将向下运动 C.ΔU 2ΔI＝R ＋r D ．ΔU 2>ΔU 18.硅光电池是一种太阳能电池，具有低碳环保的优点．如图所示，图线a 是该电池在某光照强度下路端电压U 和电流I 的关系图像(电池内阻不是常量)，图线b 是某电阻R 的U －I 图像．在该光照强度下将它们组成闭合回路时，硅光电池的内阻为( )A ．5.5 ΩB ．7.0 ΩC．12.0 Ω D．12.5 Ω9.(多选)(2023·河南三门峡市外国语高级中学高三检测)如图所示电路中，电源电动势为E，内阻为r，L为小灯泡，R为滑动变阻器，V为理想电压表．现闭合开关S，将滑动变阻器R的滑动触头P从a端向b端滑动．已知小灯泡电阻和电源内阻相等，则下列说法中正确的是()A．电压表示数先变小后变大B．小灯泡L先变暗后又变亮C．电源的输出功率先变小后变大D．电源的效率先减小后增大10.(2023·河北邯郸市模拟)如图所示，电源电动势E＝6 V，内阻r＝1 Ω，R0＝3 Ω，R1＝7.5 Ω，R2＝3 Ω，R3＝2 Ω，电容器的电容C＝2 μF.开始时开关S处于闭合状态，则下列说法正确的是()A．开关S闭合时，电容器上极板带正电B．开关S闭合时，电容器两极板间电势差是3 VC．将开关S断开，稳定后电容器极板所带的电荷量是3.6×10－6 CD．将开关S断开至电路稳定的过程中通过R0的电荷量是9.6×10－6 C11．在如图甲所示的电路中，R1、R2均为定值电阻，且R1＝100 Ω，R2阻值未知，R3是一滑动变阻器，当其滑片P从最左端滑至最右端时，测得电源的路端电压随电源中流过的电流的变化图线如图乙所示，其中A、B两点是滑片P在变阻器的两个不同端点得到的．求：(1)电源的电动势和内阻；(2)定值电阻R2的阻值；(3)滑动变阻器的最大阻值．12.如图所示，电源电动势E＝2 V，内阻r＝1 Ω，电阻R0＝2 Ω，滑动变阻器的阻值范围为0～10 Ω.求滑动变阻器的阻值为多大时，R上消耗的功率最大，最大值为多少？1．A 2.D 3.A 4.C 5.B 6.A7．B [滑片向上滑动，滑动变阻器接入电路的阻值减小，总电阻减小，回路中电流变大，两灯泡变亮，选项A 正确；总电流增大，故内电压增大，所以外电压减小，即V 1的示数减小，而L 1两端的电压变大，所以L 2与滑动变阻器部分的电压之和减小，所以V 2的示数及电容器板间电压变小，应放电，但二极管的单向导电性使电荷不能放出，Q 不变，则由C ＝Q U ＝εr S4πkd 和E ＝U d 得E ＝4πkQ εr S ，可知E 不变，油滴静止不动，选项B 错误；把L 1的电阻R 看作电源内阻一部分，ΔU 2就是R ＋r 两端电压的增加量，则ΔU 2ΔI ＝R ＋r ，选项C 正确；由闭合电路欧姆定律可得ΔU 1ΔI＝r ，所以ΔU 2>ΔU 1，选项D 正确．]8．A [由闭合电路欧姆定律得U ＝E －Ir ，当I 1＝0时，E ＝U 1，由图线a 与纵轴的交点读出电源的电动势为E ＝3.6 V ，组成闭合回路时，根据两图线交点处的状态可知，电阻的电压为U 2＝2.5 V ，电流为I 2＝0.2 A ，则硅光电池的内阻为r ＝E －U 2I 2＝3.6－2.50.2Ω＝5.5 Ω，故A 正确．]9．BC [由电路结构可知，滑动变阻器R 的滑动触头P 两边的电阻并联，则当P 从a 端向b 端滑动时，电路的总电阻先变大后变小，则干路电流先变小后变大，故小灯泡L 先变暗后又变亮，选项B 正确；由U ＝E －Ir 可知路端电压先变大后变小，即电压表的示数先变大后变小，选项A 错误；因为小灯泡电阻和电源内阻相等，电路的总电阻先变大后变小，结合电源输出功率随外电路电阻变化图像可知，当内、外电阻相等时电源输出功率最大，则电源的输出功率先变小后变大，选项C 正确；电源的效率η＝IUIE ×100%＝R 外R 外＋r×100%＝11＋rR 外×100%，外电路总电阻越大，电源的效率越高，故电源的效率先增大后减小，选项D 错误．] 10．D [开关S 闭合时的等效电路图如图甲所示，电容器C 两端电压等于R 3两端电压U 3，已知电路总电阻R ＝(R 2＋R 3)R 1R 2＋R 3＋R 1＋r ＝4 Ω，由闭合电路欧姆定律可知干路电流I ＝ER ＝1.5 A ，路端电压U ＝E －Ir ＝4.5 V ，则U 3＝R 3R 2＋R 3U ＝1.8 V ，此时电容器所带电荷量Q 1＝CU 3＝3.6×10－6 C ，且上极板带负电，下极板带正电，故A 、B 错误．开关S 断开时的等效电路图如图乙所示，稳定后电容器C 两端电压等于R 2两端电压U 2，此时U 2＝E R 2＋R 3＋r R 2＝3 V ，电容器所带电荷量Q 2＝CU 2＝6×10－6 C ，且上极板带正电，下极板带负电，故通过R 0的电荷量Q ＝Q 1＋Q 2＝9.6×10－6 C ，故C 错误，D 正确．]11．(1)20 V 20 Ω (2)5 Ω (3)300 Ω解析 (1)电源的路端电压随电流的变化图线斜率的绝对值等于电源的内阻，则内阻r ＝⎪⎪⎪⎪ΔU ΔI ＝16－40.8－0.2Ω＝20 Ω电源的电动势为E ＝U ＋Ir取电压U 1＝16 V ，电流I 1＝0.2 A ， 代入解得E ＝20 V(2)当滑片P 滑到最右端时，R 1被短路，外电路的电阻最小，电流最大．此时电压U 2＝4 V ，电流I 2＝0.8 A ，则定值电阻R 2＝U 2I 2＝5 Ω(3)当滑片P 滑到最左端时，滑动变阻器阻值最大，外电阻最大，电流最小，此时路端电压U 1＝16 V ， 电流I 1＝0.2 A ，外电路总电阻为R ＝U 1I 1＝80 Ω又R ＝R 2＋R 1R 3R 1＋R 3，代入解得R 3＝300 Ω.12.23 Ω 23W 解析 方法一 由公式P R ＝U 2R，根据闭合电路的欧姆定律，路端电压U ＝E ·R 0R R 0＋R r ＋R 0R R 0＋R ＝ER 0R rR 0＋rR ＋RR 0，所以P R ＝E 2R 02R (rR 0＋rR ＋R 0R )2，代入数据整理得P R＝164R ＋9R ＋12W ，当R ＝23 Ω时，R 上消耗的功率最大，P R max ＝23W.方法二 采用等效电源法分析，把电阻R 0等效到电源的内部，即把电源和电阻R 0看作等效电源，即电动势为E ′＝R 0R 0＋r E 、内阻为r ′＝R 0r R 0＋r 的电源，当R ＝r ′＝R 0r R 0＋r 时，电源对外电路R 的输出功率最大，为P R max ＝E ′24r ′.把数值代入各式得E ′＝R 0R 0＋r E ＝43 V ，r ′＝R 0rR 0＋r ＝23 Ω，所以R ＝23 Ω，P R max ＝E 等24r 等＝23W.。

闭合电路的欧姆定理强化训练（全）一：【典型例题】 吴子牛 编，Ω=4R 1，Ω=6R 2，a 、b 两点间的电压是4.8V ，电源输出的功率是37.6W 。

求电源的内电阻和电动势。

［解析］外电路是由21R R 与并联再与3R 串联组成的。

21R R 与并联的总电阻为Ω=Ω+⨯=+⋅=4.26464R R R R R 2121ab a 、b 两点间的电压就是并联电路两端的电压，所以流过干路的电流为 A 2A 4.28.4R U I ab ab ===∵r I P P P P 2E +=+=出内出∴Ω=Ω-=-=6.026.3740I P P r 22E 出电动势V 20V 240I P E E ===［变式1］如图甲所示电路中，Ω===10R R R 321，S 断开时，电压表示数为16V ；S 闭合时，电压表示数为10V 。

若电压表可视为理想的，求：（1）电源电动势和内电阻各为多大？（2）闭合S 前后1R 消耗的功率分别多大？（3）若将原电路改为图乙所示的电路，其他条件不变，则S 断开和闭合时电压表的示数分别为多大？［解析］（1）在图甲中，当断开S 时，3R 中电流可视为零（因理想电压表内阻可视为无限大），3R 两端电压可视为零，故电压表指示的是电源的路端电压。

又此时外电路是21R R 、串联，所以，电路中总电流为：A8.0A 101016R R U I 21=+=+=由闭合电路欧姆定律得：r 8.016Ir U E +=+= ①当闭合S 时，电压表指示的是2R 两端电压，外电路结构是：31R R 与并联，再跟2R 串联，此时电路中总电流为：A 1A 1010R 'U 'I 2===外电路总电阻为：Ω=++=15R R R R R R 23131由)r R ('I E +=得：)r 15('I E += ②联立①②两式，解得E=20V ，r=5Ω。

（2）闭合S 前后，1R 消耗的功率分别为：W 4.6W 108.0R I P 2121=⨯==W5.2W 105.0R )2'I (P 212'1=⨯==（3）若将原电路改为图乙所示电路，则断开S 时，外电路由31R R 、串联组成，电压表指示的是1R 两端的电压，此时总电流为：A8.0A 5101020r R R E I 31=++=++=电压表示数为：V 8V 108.0IR U 11=⨯== 闭合S 时，外电路结构是21R R 、并联再与3R 串联，电压表示数是21R R 、组成的并联电路两端的电压，此情况下，外电路总电阻为：Ω=++=15R R R R R R 32121总电流为：A 1A 51520r R E I =+=+=故电压表示数为：V5V 105.0R 21U 22=⨯==［例题2］如图所示电路中，4321L L L 、、、是四只相同的电灯。

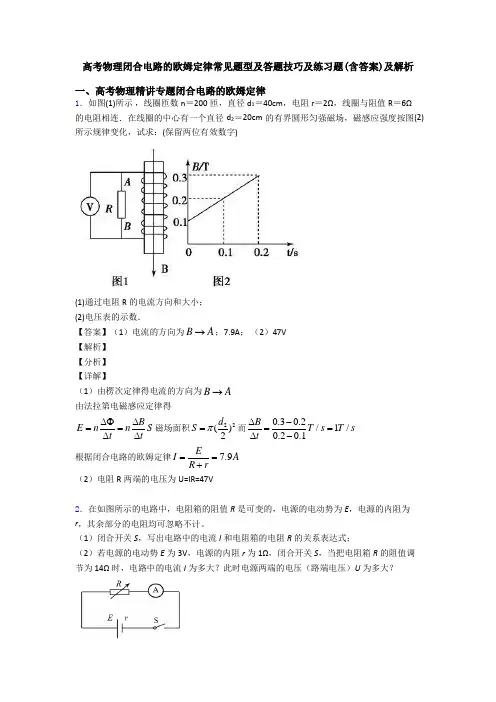

高考物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)及解析一、高考物理精讲专题闭合电路的欧姆定律1．如图(1)所示 ，线圈匝数n ＝200匝，直径d 1＝40cm ，电阻r ＝2Ω，线圈与阻值R ＝6Ω的电阻相连．在线圈的中心有一个直径d 2＝20cm 的有界圆形匀强磁场，磁感应强度按图(2)所示规律变化，试求：(保留两位有效数字)(1)通过电阻R 的电流方向和大小； (2)电压表的示数．【答案】（1）电流的方向为B A →；7.9A ； （2）47V 【解析】 【分析】 【详解】（1）由楞次定律得电流的方向为B A → 由法拉第电磁感应定律得B E nn S t t ∆Φ∆==∆∆磁场面积22()2d S π=而0.30.2/1/0.20.1B T s T s t ∆-==∆- 根据闭合电路的欧姆定律7.9EI A R r==+ （2）电阻R 两端的电压为U=IR=47V2．在如图所示的电路中，电阻箱的阻值R 是可变的，电源的电动势为E ，电源的内阻为r ，其余部分的电阻均可忽略不计。

（1）闭合开关S ，写出电路中的电流I 和电阻箱的电阻R 的关系表达式；（2）若电源的电动势E 为3V ，电源的内阻r 为1Ω，闭合开关S ，当把电阻箱R 的阻值调节为14Ω时，电路中的电流I 为多大？此时电源两端的电压（路端电压）U 为多大？【答案】(1)E IR r=+(2)0.2A 2.8V【解析】【详解】（1）由闭合电路的欧姆定律，得关系表达式:EIR r=+（2）将E=3V，r=1Ω，R=14Ω，代入上式得：电流表的示数I=3A141+=0.2A电源两端的电压U=IR=2.8V3．如图所示，电流表A视为理想电表，已知定值电阻R0=4Ω，滑动变阻器R阻值范围为0~10Ω，电源的电动势E=6V．闭合开关S，当R=3Ω时，电流表的读数I=0.5A。

（1）求电源的内阻。

（2）当滑动变阻器R为多大时，电源的总功率最大?最大值P m是多少?【答案】（1）5Ω；（2）当滑动变阻器R为0时，电源的总功率最大，最大值P m是4W。

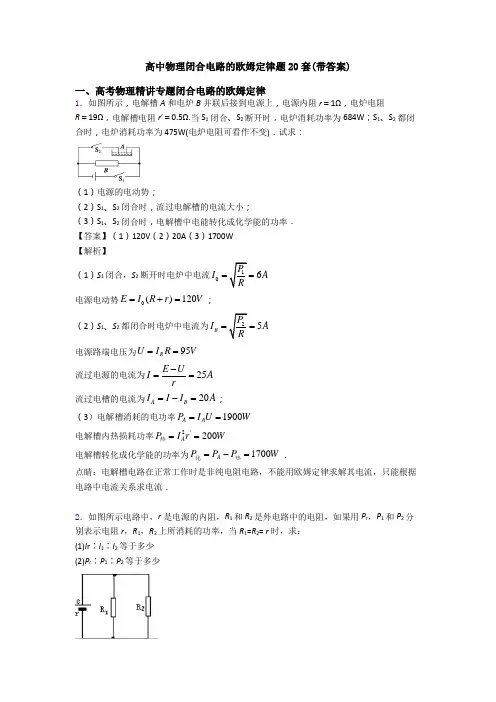

高中物理闭合电路的欧姆定律题20套(带答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，电解槽A 和电炉B 并联后接到电源上，电源内阻r ＝1Ω，电炉电阻R ＝19Ω，电解槽电阻r ′＝0.5Ω.当S 1闭合、S 2断开时，电炉消耗功率为684W ；S 1、S 2都闭合时，电炉消耗功率为475W(电炉电阻可看作不变)．试求：（1）电源的电动势；（2）S 1、S 2闭合时，流过电解槽的电流大小；（3）S 1、S 2闭合时，电解槽中电能转化成化学能的功率． 【答案】（1）120V （2）20A （3）1700W 【解析】（1）S 1闭合，S 2断开时电炉中电流106P I A R== 电源电动势0()120E I R r V =+=； （2）S 1、S 2都闭合时电炉中电流为25B P I A R== 电源路端电压为95R U I R V == 流过电源的电流为25E UI A r-== 流过电槽的电流为20A B I I I A =-=； （3）电解槽消耗的电功率1900A A P I U W ==电解槽内热损耗功率2'200A P I r W ==热电解槽转化成化学能的功率为1700A P P P W 化热=-=．点睛：电解槽电路在正常工作时是非纯电阻电路，不能用欧姆定律求解其电流，只能根据电路中电流关系求电流．2．如图所示电路中，r 是电源的内阻，R 1和R 2是外电路中的电阻，如果用P r ，P 1和P 2分别表示电阻r ，R 1，R 2上所消耗的功率，当R 1=R 2= r 时，求： (1)I r ∶I 1∶I 2等于多少 (2)P r ∶P 1∶P 2等于多少【答案】(1)2：1：1；(2)4：1：1。

【解析】 【详解】(1)设干路电流为I ，流过R 1和R 2的电流分别为I 1和I 2。

由题，R 1和R 2并联，电压相等，电阻也相等，则电流相等，故I 1=I 2=12I 即I r ∶I 1∶I 2=2：1：1(2)根据公式P =I 2R ，三个电阻相等，功率之比等于电流平方之比，即P r ：P 1：P 2=4：1：13．如图所示，电路中电源内阻不计，水平放置的平行金属板A 、B 间的距离为d ，金属板长为L ，在两金属板左端正中间位置M ，有一个小液滴以初速度v 0水平向右射入两板间，已知小液滴的质量为m ，带负电，电荷量为q ．要使液滴从B 板右侧边缘射出电场，电动势E 是多大？(重力加速度用g 表示)【答案】220222md v mgdE qL q=+ 【解析】 【详解】由闭合电路欧姆定律得2E EI R R R ==+ 两金属板间电压为U BA ＝IR ＝2E 由牛顿第二定律得qBAU d－mg ＝ma 液滴在电场中做类平抛运动，有L ＝v 0t 21 22d at =联立解得220222md v mgdE qL q=+ 【点睛】题是电路与电场两部分知识的综合，关键是确定电容器的电压与电动势的关系，掌握处理类平抛运动的分析方法与处理规律．4．如图所示，R 为电阻箱，V 为理想电压表．当电阻箱读数为R 1＝2Ω时，电压表读数为U 1＝4V ；当电阻箱读数为R 2＝5Ω时，电压表读数为U 2＝5V ．求：（1）电源的电动势E 和内阻r ．（2）当电阻箱R 读数为多少时，电源的输出功率最大？最大值P m 为多少？ 【答案】（1）E =6 V r =1 Ω （2）当R=r =1 Ω时，P m =9 W 【解析】 【详解】（1）由闭合电路欧姆定律E U Ir =+得：111U E U r R =+，代入得44422E r =+=+①， 222U E U r R =+，代入得：5555E r r =+=+②， 联立上式并代入数据解得：E=6V ，r=1Ω（2）当电阻箱的阻值等于电源的内电阻时电源的输出功率最大，即有R=r=1Ω电源的输出功率最大为：22226()92441m E E P I R r W W r r =====⨯；5．有一个100匝的线圈，在0.2s 内穿过它的磁通量从0.04Wb 增加到0.14Wb ，求线圈中的感应电动势为多大？如果线圈的电阻是10Ω，把它跟一个电阻是990Ω的电热器串联组成闭合电路时，通过电热器的电流是多大？ 【答案】50V ， 0.05A ． 【解析】 【详解】已知n =100匝，△t =0.2s ，△Φ=0.14Wb-0.04Wb=0.1Wb ，则根据法拉第电磁感应定律得感应电动势0.1100V=50V 0.2E nt ∆Φ==⨯∆ 由闭合电路欧姆定律得，通过电热器的电流50A=0.05A 10990E I R r ==++6．在图中R 1＝14Ω，R 2＝9Ω．当开关处于位置1时，电流表读数I 1＝0.2A ；当开关处于位置2时，电流表读数I 2＝0.3A ．求电源的电动势E 和内电阻r ．【答案】3V ，1Ω 【解析】 【详解】当开关处于位置1时，根据闭合电路欧姆定律得：E =I 1（R 1+r ）当开关处于位置2时，根据闭合电路欧姆定律得：E =I 2（R 2+r ）代入解得：r =1Ω，E =3V答：电源的电动势E =3V ，内电阻r =1Ω．7．如图所示，电路中电阻R 10=Ω，电源的内电阻2r =Ω，灯泡L 上标有“3V 0.25A”的字样，闭合开关S ，灯泡正常发光．求：（1）灯泡的功率； （2）电源的电动势； （3）电源的总功率；【答案】(1) 0.75W (2) 6V (3) 1.5W 【解析】 【详解】（1）由题知，灯泡正常发光，则灯泡的电压为 U=3V ，电流为 I=0.25A 所以灯泡的功率为 P=UI=0.75W （2）由闭合电路欧姆定律得：电源的电动势 E=U+I （R+r ）=3+0.25×（10+2）=6V （3）电源的总功率：P=IE=0.25×6W=0.5W.8．如图所示，线段A 为某电源的U －I 图线，线段B 为某电阻R 的U －I 图线，由上述电源和电阻组成闭合电路时，求：（1）电源的输出功率P 出是多大？ （2）电源内部损耗的电功率P 内是多少？ （3）电源的效率η是多大？【答案】（1）4W ，（2）2W ，（3）66.7%【解析】试题分析：（1）由电源的U-I 图象读出电动势，求出内阻．两图线交点表示电阻与电源组成闭合电路时的工作状态，读出电压和电流，由公式P=UI 求出电源的输出功率P 出．（2）电源内部损耗的电功率由公式2P I r=内求解．（3）电源的总功率为P IE =总，电源的效率为P P η=出总．代入数据求解即可． （1）从A 的图线可读出，电源的电动势 E=3V ，内阻30.56m E r I ==Ω=Ω 从图象的交点可读出：路端电压U=2V ，电路电流I=2A 则电源的输出功率为224P UI W W ==⨯=出（2）电源内部损耗的电功率2220.52P I r W W ==⨯=内 （3）电源的总功率为236P IE W W ==⨯=总 故电源的效率为4100%66.7%6P P η==⨯=出总【点睛】本题考查对电源和电阻伏安特性曲线的理解能力，关键要理解两图线的交点就表示该电源和该电阻组成闭合电路时的工作状态，能直接读出电流和路端电压，从而求出电源的输出功率．9．电路如图所示,电源电动势28E V =,内阻r =2Ω,电阻112R =Ω,244R R ==Ω,38R =Ω,C 为平行板电容器,其电容C =3.0PF,虚线到两极板间距离相等,极板长=0.20L m ,两极板的间距21.010d m -=⨯（1）若开关S 处于断开状态,则当其闭合后,求流过4R 的总电荷量为多少?（2）若开关S 断开时,有一带电微粒沿虚线方向以0 2.0/v m s =的初速度射入C 的电场中,刚好沿虚线匀速运动,问:当开关S 闭合后,此带电微粒以相同初速度沿虚线方向射入C 的电场中,能否从C 的电场中射出?( g 取210/m s )【答案】（1）126.010C -⨯；（2）不能从C 的电场中射出. 【解析】 【详解】（1）开关S 断开时,电阻3R 两端的电压为332316R U E V R R r==++开关S 闭合后,外电阻为()()1231236R R R R R R R +==Ω++路端电压为21V RU E R r==+. 此时电阻3R 两端电压为'3U =32314V R U R R =+ 则流过4R 的总电荷量为33'Q CU CU ∆=-=126.010C -⨯（2）设带电微粒质量为m ,电荷量为q 当开关S 断开时有3qU mg d= 当开关S 闭合后,设带电微粒加速度为a ,则'3qU mg ma d-=设带电微粒能从C 的电场中射出,则水平方向运动时间为:L t v=竖直方向的位移为:212y at =由以上各式求得136.25102d y m -=⨯>故带电微粒不能从C 的电场中射出.10．如图所示，电阻R1=4Ω，R2=6Ω，电源内阻r=0.6Ω，如果电路消耗的总功率为40W ，电源输出功率为37.6W ，则电源电动势和R 3的阻值分别为多大？【答案】20V【解析】电源内阻消耗的功率为，得：由得：外电路总电阻为，由闭合电路欧姆定律得：。

物理闭合电路的欧姆定律练习题20篇含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示的电路中，电源电动势E =10V ，内阻r =0.5Ω，电阻R 1=1.5Ω，电动机的线圈电阻R 0=1.0Ω。

电动机正常工作时，电压表的示数U 1=3.0V ，求：(1)电源的路端电压；(2)电动机输出的机械功率。

【答案】(1)9V ；(2)8W【解析】【分析】【详解】(1)流过电源的电流为I ，则11IR U =路端电压为U ，由闭合电路欧姆定律U E Ir =-解得9V U =(2)电动机两端的电压为M 1()U E I R r =-+电动机消耗的机械功率为2M 0P U I I R =-解得8W P =2．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。

汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V ，电源与电流表的内阻之和为0.05Ω。

车灯接通电动机未起动时，电流表示数为10A ；电动机启动的瞬间，电流表示数达到70A 。

求：（1）电动机未启动时车灯的功率。

（2）电动机启动瞬间车灯的功率并说明其功率减小的原因。

（忽略电动机启动瞬间灯泡的电阻变化）【答案】（1）120W ；（2）67.5W【解析】【分析】【详解】(1) 电动机未启动时12V U E Ir =-=120W P UI ==（2）电动机启动瞬间车灯两端电压'9 V U E I r =-'=车灯的电阻'1.2U R I==Ω 267.5W RU P ''== 电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。

3．如图所示，金属导轨平面动摩擦因数µ＝0.2，与水平方向成θ＝37°角，其一端接有电动势E ＝4.5V ，内阻r ＝0.5Ω的直流电源。

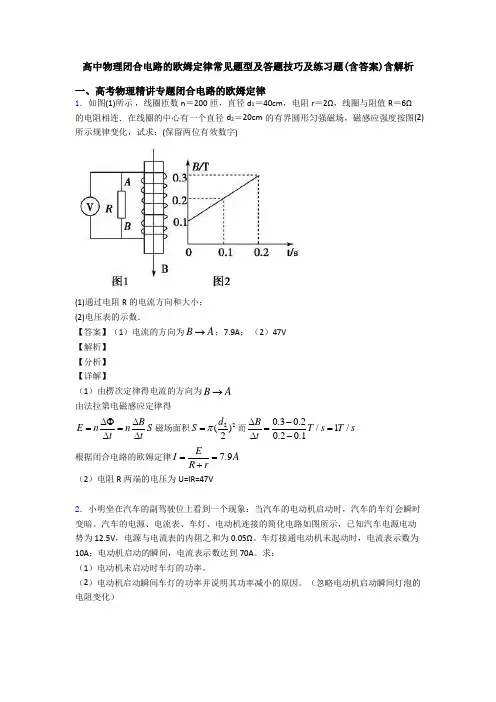

高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图(1)所示 ，线圈匝数n ＝200匝，直径d 1＝40cm ，电阻r ＝2Ω，线圈与阻值R ＝6Ω的电阻相连．在线圈的中心有一个直径d 2＝20cm 的有界圆形匀强磁场，磁感应强度按图(2)所示规律变化，试求：(保留两位有效数字)(1)通过电阻R 的电流方向和大小； (2)电压表的示数．【答案】（1）电流的方向为B A →；7.9A ； （2）47V 【解析】 【分析】 【详解】（1）由楞次定律得电流的方向为B A → 由法拉第电磁感应定律得B E nn S t t ∆Φ∆==∆∆磁场面积22()2d S π=而0.30.2/1/0.20.1B T s T s t ∆-==∆- 根据闭合电路的欧姆定律7.9EI A R r==+ （2）电阻R 两端的电压为U=IR=47V2．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。

汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V ，电源与电流表的内阻之和为0.05Ω。

车灯接通电动机未起动时，电流表示数为10A ；电动机启动的瞬间，电流表示数达到70A 。

求： （1）电动机未启动时车灯的功率。

（2）电动机启动瞬间车灯的功率并说明其功率减小的原因。

（忽略电动机启动瞬间灯泡的电阻变化）【答案】（1）120W ；（2）67.5W 【解析】 【分析】 【详解】(1) 电动机未启动时12V U E Ir =-= 120W P UI ==（2）电动机启动瞬间车灯两端电压'9 V U E I r =-'=车灯的电阻' 1.2UR I ==Ω267.5W RU P ''==电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。

物理闭合电路的欧姆定律题20套(带答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，R 1=R 2=2.5Ω，滑动变阻器R 的最大阻值为10Ω，电压表为理想电表。

闭合电键S ，移动滑动变阻器的滑片P ，当滑片P 分别滑到变阻器的两端a 和b 时，电源输出功率均为4.5W 。

求 (1)电源电动势；(2)滑片P 滑动到变阻器b 端时，电压表示数。

【答案】(1) 12V E = (2) 7.5V U = 【解析】 【详解】(1)当P 滑到a 端时，21124.5RR R R R R =+=Ω+外 电源输出功率：22111(E P I R R R r==+外外外） 当P 滑到b 端时，1212.5R R R =+=Ω外电源输出功率：22222(E P I R R R r==+'外外外） 得：7.5r =Ω 12V E =(2)当P 滑到b 端时，20.6A EI R r==+'外电压表示数：7.5V U E I r ='=-2．如图所示的电路中，当开关S 接a 点时，标有“5V ，2.5W”的小灯泡正常发光，当开关S 接b 点时，标有“4V ，4W”的电动机正常工作．求电源的电动势和内阻．【答案】6V ，2Ω 【解析】 【详解】当开关接a 时，电路中的电流为I 1=11P U =2.55A=0.5A. 由闭合电路欧姆定律得E =U 1＋I 1r当开关接b 时，电路中的电流为I 2=22P U =44A=1A. 由闭合电路欧姆定律得E =U 2＋I 2r联立解得E =6V r =2Ω.3．一电瓶车的电源电动势E ＝48V ，内阻不计，其电动机线圈电阻R ＝3Ω，当它以v ＝4m/s 的速度在水平地面上匀速行驶时，受到的阻力f ＝48N 。

除电动机线圈生热外，不计其他能量损失，求：(1)该电动机的输出功率； (2)电动机消耗的总功率。

【答案】(1)192W ，(2)384W 。

物理闭合电路的欧姆定律练习题20篇含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，R 1=R 2=2.5Ω，滑动变阻器R 的最大阻值为10Ω，电压表为理想电表。

闭合电键S ，移动滑动变阻器的滑片P ，当滑片P 分别滑到变阻器的两端a 和b 时，电源输出功率均为4.5W 。

求 (1)电源电动势；(2)滑片P 滑动到变阻器b 端时，电压表示数。

【答案】(1) 12V E = (2) 7.5V U = 【解析】 【详解】(1)当P 滑到a 端时，21124.5RR R R R R =+=Ω+外 电源输出功率：22111(E P I R R R r==+外外外） 当P 滑到b 端时，1212.5R R R =+=Ω外电源输出功率：22222(E P I R R R r==+'外外外） 得：7.5r =Ω 12V E =(2)当P 滑到b 端时，20.6A EI R r==+'外电压表示数：7.5V U E I r ='=-2．如图(1)所示 ，线圈匝数n ＝200匝，直径d 1＝40cm ，电阻r ＝2Ω，线圈与阻值R ＝6Ω的电阻相连．在线圈的中心有一个直径d 2＝20cm 的有界圆形匀强磁场，磁感应强度按图(2)所示规律变化，试求：(保留两位有效数字)(1)通过电阻R 的电流方向和大小； (2)电压表的示数．【答案】（1）电流的方向为B A →；7.9A ； （2）47V 【解析】 【分析】 【详解】（1）由楞次定律得电流的方向为B A → 由法拉第电磁感应定律得B E nn S t t ∆Φ∆==∆∆磁场面积22()2d S π=而0.30.2/1/0.20.1B T s T s t ∆-==∆- 根据闭合电路的欧姆定律7.9EI A R r==+ （2）电阻R 两端的电压为U=IR=47V3．如图所示，水平U 形光滑框架，宽度1L m =，电阻忽略不计，导体棒ab 的质量0.2m kg =，电阻0.5R =Ω，匀强磁场的磁感应强度0.2B T =，方向垂直框架向上.现用1F N =的拉力由静止开始向右拉ab 棒，当ab 棒的速度达到2/m s 时，求此时：()1ab 棒产生的感应电动势的大小； ()2ab 棒产生的感应电流的大小和方向； ()3ab 棒所受安培力的大小和方向； ()4ab 棒的加速度的大小．【答案】（１）0.4V （２）0.8A 从a 流向b （３）0.16N 水平向左 （４）24.2/m s【解析】 【分析】 【详解】试题分析：（1）根据切割产生的感应电动势公式E=BLv ，求出电动势的大小．（2）由闭合电路欧姆定律求出回路中电流的大小，由右手定则判断电流的方向.（3）由安培力公式求出安培力的大小，由左手定则判断出安培力的方向．（4）根据牛顿第二定律求出ab 棒的加速度．（1）根据导体棒切割磁感线的电动势0.2120.4E BLv V V ==⨯⨯= （2）由闭合电路欧姆定律得回路电流0.40.80.5E I A A R ===，由右手定则可知电流方向为：从a 流向b（3）ab 受安培力0.20.810.16F BIL N N ==⨯⨯=，由左手定则可知安培力方向为：水平向左（4）根据牛顿第二定律有：F F ma -=安，得ab 杆的加速度2210.16/ 4.2/0.2F F a m s m s m安--===4．爱护环境，人人有责；改善环境，从我做起；文明乘车，低碳出行。

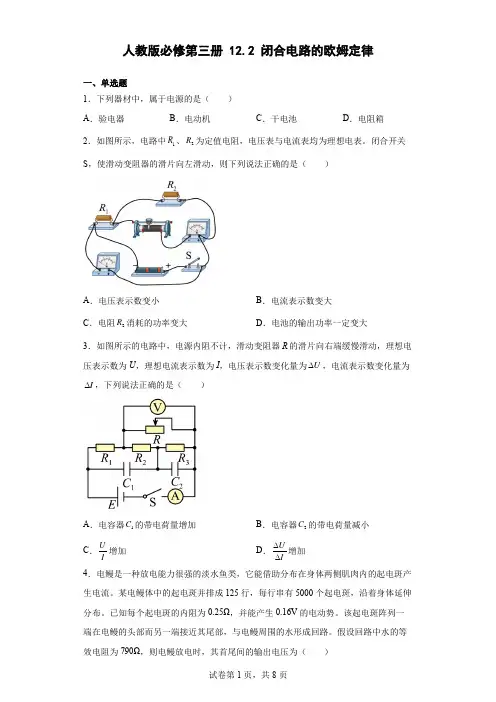

人教版必修第三册 12.2 闭合电路的欧姆定律一、单选题1．下列器材中，属于电源的是（ ） A ．验电器B ．电动机C ．干电池D ．电阻箱2．如图所示，电路中1R 、2R 为定值电阻，电压表与电流表均为理想电表。

闭合开关S ，使滑动变阻器的滑片向左滑动，则下列说法正确的是（ ）A ．电压表示数变小B ．电流表示数变大C ．电阻2R 消耗的功率变大D ．电池的输出功率一定变大3．如图所示的电路中，电源内阻不计，滑动变阻器R 的滑片向右端缓慢滑动，理想电压表示数为U ，理想电流表示数为I ，电压表示数变化量为U ∆，电流表示数变化量为I ∆，下列说法正确的是（ ）A ．电容器1C 的带电荷量增加B ．电容器2C 的带电荷量减小 C ．UI增加 D ．UI∆∆增加 4．电鳗是一种放电能力很强的淡水鱼类，它能借助分布在身体两侧肌肉内的起电斑产生电流。

某电鳗体中的起电斑并排成125行，每行串有5000个起电斑，沿着身体延伸分布。

已知每个起电斑的内阻为0.25Ω，并能产生0.16V 的电动势。

该起电斑阵列一端在电鳗的头部而另一端接近其尾部，与电鳗周围的水形成回路。

假设回路中水的等效电阻为790Ω，则电鳗放电时，其首尾间的输出电压为（ ）A．790V B．800V C．974V D．503V5．如图所示，电源电动势为E，内阻为r，闭合开关S，不考虑灯丝电阻阻值随温度的变化，电流表、电压表均为理想电表，当滑动变阻器的滑片由左端向右端滑动时，下列说法正确的是（）L变暗A．电流表读数减小，小灯泡1B．电压表读数变大L变暗C．电流表读数增大，小灯泡2D．有瞬时电流从a经电阻R流向b6．如图所示的电路中，恒流源可为电路提供恒定电流，R为定值电阻，L R为滑动变阻器，电流表、电压表均可视为理想电表，不考虑导线电阻对电路的影响。

将滑动变阻器L R的滑片P向上移动过程中，下列说法正确的是（）A．电路中总电阻减小B．电流表的示数减小C．电压表的示数减小D．恒流源输出功率减小7．某实物投影机有10个相同的强光灯L1~L10（25V/200W）和10个相同的指示灯X1~X10（220V/2W），将其连接在220V交流电源上，如图所示，则下列对工作电路的表述正确的是（）A ．若L 2断路，则干路电流I 增大B ．若L 2断路，则X 1的功率增大，L 1的功率增大C ．若L 2短路，X 2功率减小，其它指示灯的功率增大D ．若L 2短路，X 2功率增大，其它指示灯的功率减小8．如图所示为一保温箱温度报警器的简化电路图，电源电动势为E ，内阻为r ，不计电压表和电流表内阻对电路的影响，当电键闭合后，两小灯泡（电阻保持不变）均能发光。

闭合电路欧姆定律一、选择题1.（2017•陕西学业考试）已知电源的电动势为E ，内电阻为r ，将滑动变阻器的滑片P 向左移动，则三个灯亮度变化是（ ）A ．都比原来亮B ．都比原来暗C ．A 、B 灯比原来亮，C 灯变暗D ．A 、B 灯比原来暗，C 灯变亮2．(2016 余姚市校级期中)有一个电动势为3 V 、内阻为1 Ω的电源。

下列电阻与其连接后，使电阻的功率大于2 W ，且使该电源的效率大于50%的是( )A ．0.5 ΩB ．1 ΩC ．1.5 ΩD ．2 Ω3．如图所不是测电源电动势和内电阻时依据测量数据作出的路端电压与电流的关系图线，图中DC 平行于横坐标轴，DE 平行于纵坐标轴，由图可知（ ） A ．比值DE OE 表示外电路电阻 B ．比值AC CD表示电源内电阻 C ．比值CO AO 表示电源电动势 D ．矩形OCDE 的面积表示电源的输出功率4.（2017•静安区一模）将一电源电动势为E ，内阻为r 的电池，与外电路连接，构成一个闭合电路，用R 表示外电路电阻，I 表示电路的总电流，下列说法正确的是（ ）A ．由U 外=IR 可知，外电压随I 的增大而增大B ．由U 内=Ir 可知，电源两端的电压，随I 的增大而增大C ．由U =E ﹣Ir 可知，电源输出电压，随输出电流I 的增大而减小D ．由P =IU 可知，电源的输出功率P 随输出电流I 的增大而增大5．如图所示，电动势为E 、内阻不计的电源与三个灯泡和三个电阻相接．只合上开关S 1，三个灯泡都能正常工作，如果再合上S 2，则下列表述正确的是（ ）A ．电源输出功率减小B ．L 1上消耗的功率增大C ．通过R 1上的电流增大D ．通过R 3上的电流增大6．汽车电动机启动时车灯会瞬时变暗，如图所示，在打开车灯的情况下，电动机未启动时电流表读数为10 A ，电动机启动时电流表读数为58 A ．若电源电动势为12.5 V ，内阻为0.05Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了（ ）A ．35.8 WB ．43.2 WC ．48.2 WD ．76.8 W7．如图所示的图线①表示某电池组的输出电压与电流的关系（U-I 图线），图线②表示其输出功率与电流的关系（P-I图线）．则下列说法正确的是（ ）A ．电池组的电动势为50 VB ．电池组的内阻为253C ．电流为2.5 A 时，外电路的电阻为15 ΩD ．输出功率为120 W 时，输出电压是30 V8．如图所示的电路中，闭合开关S ，灯L 1、L 2正常发光，由于电路出现故障，突然灯L 1变亮，灯L 2变暗，电流表读数变小，根据分析发生故障可能是（ ）A ．R 1断路B ．R 2断路C ．R 3短路D ．R 4短路二、填空题9．如图所示，直线A 为电源的路端电压U 与干路电流I 的关系图象，直线B 是电阻R 的两端电压U 与电流I 的关系图象，用该电源与该电阻组成闭合电路，则电源的输出功率P=________W ，电源的效率η=________%。

高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)及解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，电解槽A 和电炉B 并联后接到电源上，电源内阻r ＝1Ω，电炉电阻R ＝19Ω，电解槽电阻r ′＝0.5Ω.当S 1闭合、S 2断开时，电炉消耗功率为684W ；S 1、S 2都闭合时，电炉消耗功率为475W(电炉电阻可看作不变)．试求：（1）电源的电动势；（2）S 1、S 2闭合时，流过电解槽的电流大小；（3）S 1、S 2闭合时，电解槽中电能转化成化学能的功率． 【答案】（1）120V （2）20A （3）1700W 【解析】（1）S 1闭合，S 2断开时电炉中电流106P I A R== 电源电动势0()120E I R r V =+=； （2）S 1、S 2都闭合时电炉中电流为25B P I A R== 电源路端电压为95R U I R V == 流过电源的电流为25E UI A r-== 流过电槽的电流为20A B I I I A =-=； （3）电解槽消耗的电功率1900A A P I U W ==电解槽内热损耗功率2'200A P I r W ==热电解槽转化成化学能的功率为1700A P P P W 化热=-=．点睛：电解槽电路在正常工作时是非纯电阻电路，不能用欧姆定律求解其电流，只能根据电路中电流关系求电流．2．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。

汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V ，电源与电流表的内阻之和为0.05Ω。

车灯接通电动机未起动时，电流表示数为10A ；电动机启动的瞬间，电流表示数达到70A 。

求： （1）电动机未启动时车灯的功率。

（2）电动机启动瞬间车灯的功率并说明其功率减小的原因。

（忽略电动机启动瞬间灯泡的电阻变化）【答案】（1）120W ；（2）67.5W 【解析】 【分析】 【详解】(1) 电动机未启动时12V U E Ir =-= 120W P UI ==（2）电动机启动瞬间车灯两端电压'9 V U E I r =-'=车灯的电阻' 1.2U RI ==Ω267.5W RU P ''==电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。

12.2闭合电路的欧姆定律一．电动势例1．铅蓄电池的电动势为2V ，这表示（ ）①电路通过1C 的电荷量，电源把2J 的化学能转化为电能； ②电源没有接入电路时，其两极间的电压为2V ； ③电池内电压为2V ；④铅蓄电池把化学能转化为电能的本领比一节干电池大 A ．①②③ B ．②③④C ．①③④D ．①②④【答案】D【详解】①．铅蓄电池的电动势为2V ，表示非静电力将单位正电荷从电源的负极通过电源内部移送到正极时所做的功为2J ，即2J 化学能转化为电能，故①正确；②．电源两极间电压，当电源不接入电路时，等于电源的电动势为2V ，故②正确；③．电源内电压是内电阻对应的电压，小于电源电动势，故③错误；④．源的电动势是表示电源将其它形式的能转化为电能的本领，铅蓄电池的电动势2.0V 比一节干电池的电动势1.5V 大，故④正确。

故选D 。

例2．如图所示，已知电源电动势 6.0V E =，内阻0.5Ωr =，定值电阻1 5.5ΩR =，2 2.0ΩR =。

求：（1）开关1S 闭合而2S 断开时电压表的示数； （2）开关1S 和2S 都闭合时电压表的示数。

【答案】（1）4.8V ；（2）4.4V【详解】（1）开关1S 闭合而2S 断开时，据闭合电路欧姆定律可得，干路电流为12E I R r=+电压表的示数为112U I R =联立解得1 4.8V U =（2）开关1S 和2S 都闭合时，1R 和2R 并联阻值为1212R R R R R =+此时干路电流为 2EI R r=+电压表的示数为22U I R =联立解得2 4.4V U = 例3．在如图所示的电路中，R 1、R 2、R 3和R 4皆为定值电阻，R 5为可变电阻，电源的电动势为E ，内阻为r ，设电流表A 1的读数为I 1，电流表A 2的读数为I 2，电压表V 1的示数为U 1，电压表V 2的读数为U 2，当R 5的滑片向a 端移动过程中，电流表A 1的读数变化量大小为ΔI 1，电流表A 2的读数变化量大小ΔI 2，电压表V 1的读数变化量大小为ΔU 1，电压表V 2的读数变化量大小为ΔU 2，则（ ）A ．U 1变小，U 2变小，22U I∆∆不变 B ．I 1变大，ΔU 1<ΔU 2，11U I ∆∆变小 C ．I 1变小，I 2变小，22U I ∆∆变小 D ．I 1变大，ΔU 1>ΔU 2，11U I ∆∆不变 【答案】A【详解】AC ．当R 5的滑片向a 端移动过程中，R 5的阻值变小，外电路总电阻变小，由闭合电路欧姆定律可得()1112112EI U E I r U E I r R R R r==-=-+++外，，可知，I 1变大，U 1变小，U 2变小。

闭合电路的欧姆定律练习题含答案一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源，三个电阻的阻值均为4Ω，电容器的电容为20μF ，电流表内阻不计，求：(1)闭合开关S 后，电容器所带电荷量；(2)断开开关S 后，通过R 2的电荷量。

【答案】(1)6.4×10-5C ；(2)53.210C -⨯【解析】【分析】【详解】(1)当电键S 闭合时，电阻1R 、2R 被短路，据欧姆定律得电流表的读数为34A 0.8A 14E I r R ===++ 电容器所带电荷量 653320100.84C 6.410C Q CU CIR --=⨯⨯⨯=⨯==(2)断开电键后，电容器相当于电源，外电路1R 、2R 并联后与3R 串联，由于各个电阻相等，则通过2R 的电荷量为51 3.210C 2Q Q -==⨯'2．如图所示的电路中，当开关S 接a 点时，标有“5V ，2.5W”的小灯泡正常发光，当开关S 接b 点时，标有“4V ，4W”的电动机正常工作．求电源的电动势和内阻．【答案】6V ，2Ω【解析】【详解】当开关接a 时，电路中的电流为I 1=11P U =2.55A=0.5A. 由闭合电路欧姆定律得E =U 1＋I 1r当开关接b 时，电路中的电流为I 2=22P U =44A=1A. 由闭合电路欧姆定律得E =U 2＋I 2r联立解得E =6Vr =2Ω.3．如图所示，水平U 形光滑框架，宽度1L m =，电阻忽略不计，导体棒ab 的质量0.2m kg =，电阻0.5R =Ω，匀强磁场的磁感应强度0.2B T =，方向垂直框架向上.现用1F N =的拉力由静止开始向右拉ab 棒，当ab 棒的速度达到2/m s 时，求此时： ()1ab 棒产生的感应电动势的大小；()2ab 棒产生的感应电流的大小和方向；()3ab 棒所受安培力的大小和方向；()4ab 棒的加速度的大小．【答案】（１）0.4V （２）0.8A 从a 流向b （３）0.16N 水平向左 （４）24.2/m s【解析】【分析】【详解】试题分析：（1）根据切割产生的感应电动势公式E=BLv ，求出电动势的大小．（2）由闭合电路欧姆定律求出回路中电流的大小，由右手定则判断电流的方向.（3）由安培力公式求出安培力的大小，由左手定则判断出安培力的方向．（4）根据牛顿第二定律求出ab 棒的加速度．（1）根据导体棒切割磁感线的电动势0.2120.4E BLv V V ==⨯⨯=（2）由闭合电路欧姆定律得回路电流0.40.80.5E I A A R ===，由右手定则可知电流方向为：从a 流向b（3）ab 受安培力0.20.810.16F BIL N N ==⨯⨯=，由左手定则可知安培力方向为：水平向左（4）根据牛顿第二定律有：F F ma -=安，得ab 杆的加速度2210.16/ 4.2/0.2F F a m s m s m 安--=== 4．如图所示电路中，r 是电源的内阻，R 1和R 2是外电路中的电阻，如果用P r ，P 1和P 2分别表示电阻r ，R 1，R 2上所消耗的功率，当R 1=R 2= r 时，求：(1)I r ∶I 1∶I 2等于多少(2)P r ∶P 1∶P 2等于多少【答案】(1)2：1：1；(2)4：1：1。

物理闭合电路的欧姆定律练习题20篇一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路中，14R =Ω，26R =Ω，30C F μ=，电池的内阻2r =Ω，电动势12E V =．（1）闭合开关S ，求稳定后通过1R 的电流． （2）求将开关断开后流过1R 的总电荷量． 【答案】（1）1A ；（2）41.810C -⨯ 【解析】 【详解】（1）闭合开关S 电路稳定后，电容视为断路，则由图可知，1R 与2R 串联，由闭合电路的欧姆定律有：12121A 462E I R R r ===++++所以稳定后通过1R 的电流为1A ．（2）闭合开关S 后，电容器两端的电压与2R 的相等，有16V 6V C U =⨯=将开关S 断开后，电容器两端的电压与电源的电动势相等，有'12V C U E ==流过1R 的总电荷量为()'63010126C C C Q CU CU -=-=⨯⨯-41.810C -=⨯2．如图所示的电路中，两平行金属板A 、B 水平放置，两板间的距离d =40 cm 。

电源电动势E =24 V ，内电阻r =1 Ω，电阻R =15 Ω。

闭合开关S ，待电路稳定后，将一带正电的小球从B 板小孔以初速度v 0=4 m/s 竖直向上射入两板间，小球恰能到达A 板。

若小球带电荷量为q =1×10-2 C ，质量为m =2×10-2 kg ，不考虑空气阻力，取g =10 m/s 2。

求： （1）A 、B 两板间的电压U ； （2）滑动变阻器接入电路的阻值R P ； （3）电源的输出功率P 。

【答案】（1）8V ；（2）8Ω；（3）23W 【解析】 【详解】（1）对小球从B 到A 的过程，由动能定理：2102qU mgd mv --=- 解得：U =8V（2）由欧姆定律有： E UI R r-=+ PU I R 电流为：=解得：8P R =Ω（3）根据电功率公式有：()2pP I R R =+解得：P 23W =3．如图所示，E =l0V ，r =1Ω，R 1=R 3=5Ω，R 2=4Ω，C =100μF ，当断开时，电容器中带电粒子恰好处于静止状态；求：(1) S 闭合后，带电粒子加速度的大小和方向； (2) S 闭合后流过R 3的总电荷量． 【答案】(1) g ，方向竖直向上 (2)4×10－4C 【解析】 【详解】（1）开始带电粒子恰好处于静止状态，必有qE ＝mg 且qE 竖直向上． S 闭合后，qE ＝mg 的平衡关系被打破．S 断开时，带电粒子恰好处于静止状态，设电容器两极板间距离为d ，有2214V C R U E R R r==++，CqU mg d= S 闭合后，228V C R U E R r'==+ 设带电粒子加速度为a ，则'C qU mg ma d-=，解得a＝g，方向竖直向上．（2）S闭合后，流过R3的总电荷量等于电容器上电荷的增加量，所以ΔQ＝C（U C′－U C）＝4×10－4C4．如图所示，电源电动势E=30 V，内阻r=1 Ω，电阻R1=4 Ω，R2=10 Ω．两正对的平行金属板长L=0.2 m，两板间的距离d=0.1 m．闭合开关S后，一质量m=5×10﹣8kg，电荷量q=+4×10﹣6C的粒子以平行于两板且大小为 =5×102m/s的初速度从两板的正中间射入，求粒子在两平行金属板间运动的过程中沿垂直于板方向发生的位移大小？（不考虑粒子的重力）【答案】【解析】根据闭合电路欧姆定律，有：电场强度：粒子做类似平抛运动，根据分运动公式，有：L=v0ty=at2其中：联立解得：点睛：本题是简单的力电综合问题，关键是明确电路结构和粒子的运动规律，然后根据闭合电路欧姆定律和类似平抛运动的分运动公式列式求解．5．如图所示，电路由一个电动势为E、内电阻为r的电源和一个滑动变阻器R组成。

高中物理闭合电路的欧姆定律题20套(带答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，电解槽A 和电炉B 并联后接到电源上，电源内阻r ＝1Ω，电炉电阻R ＝19Ω，电解槽电阻r ′＝0.5Ω.当S 1闭合、S 2断开时，电炉消耗功率为684W ；S 1、S 2都闭合时，电炉消耗功率为475W(电炉电阻可看作不变)．试求：（1）电源的电动势；（2）S 1、S 2闭合时，流过电解槽的电流大小；（3）S 1、S 2闭合时，电解槽中电能转化成化学能的功率． 【答案】（1）120V （2）20A （3）1700W 【解析】（1）S 1闭合，S 2断开时电炉中电流106P I A R== 电源电动势0()120E I R r V =+=； （2）S 1、S 2都闭合时电炉中电流为25B P I A R== 电源路端电压为95R U I R V == 流过电源的电流为25E UI A r-== 流过电槽的电流为20A B I I I A =-=； （3）电解槽消耗的电功率1900A A P I U W ==电解槽内热损耗功率2'200A P I r W ==热电解槽转化成化学能的功率为1700A P P P W 化热=-=．点睛：电解槽电路在正常工作时是非纯电阻电路，不能用欧姆定律求解其电流，只能根据电路中电流关系求电流．2．如图所示，R 为电阻箱，V 为理想电压表．当电阻箱读数为R 1＝2Ω时，电压表读数为U 1＝4V ；当电阻箱读数为R 2＝5Ω时，电压表读数为U 2＝5V ．求：（1）电源的电动势E 和内阻r ．（2）当电阻箱R 读数为多少时，电源的输出功率最大？最大值P m 为多少？【答案】（1）E =6 V r =1 Ω （2）当R=r =1 Ω时，P m =9 W 【解析】 【详解】（1）由闭合电路欧姆定律E U Ir =+得：111U E U r R =+，代入得44422E r =+=+①， 222U E U r R =+，代入得：5555E r r =+=+②， 联立上式并代入数据解得：E=6V ，r=1Ω（2）当电阻箱的阻值等于电源的内电阻时电源的输出功率最大，即有R=r=1Ω电源的输出功率最大为：22226()92441m E E P I R r W W r r =====⨯；3．利用电动机通过如图所示的电路提升重物，已知电源电动势6E V =，电源内阻1r =Ω，电阻3R =Ω，重物质量0.10m kg =，当将重物固定时，理想电压表的示数为5V ，当重物不固定，且电动机最后以稳定的速度匀速提升重物时，电压表的示数为5.5V ，(不计摩擦，g 取210/).m s 求：()1串联入电路的电动机内阻为多大？()2重物匀速上升时的速度大小．()3匀速提升重物3m 需要消耗电源多少能量？【答案】（1）2Ω；（2）1.5/m s （3）6J 【解析】 【分析】根据闭合电路欧姆定律求出电路中的电流和电动机输入电压.电动机消耗的电功率等于输出的机械功率和发热功率之和，根据能量转化和守恒定律列方程求解重物匀速上升时的速度大小，根据W EIt =求解匀速提升重物3m 需要消耗电源的能量． 【详解】()1由题，电源电动势6E V =，电源内阻1r =Ω，当将重物固定时，电压表的示数为5V ，则根据闭合电路欧姆定律得 电路中电流为6511E U I A r --===电动机的电阻51321M U IR R I --⨯==Ω=Ω ()2当重物匀速上升时，电压表的示数为 5.5U V =，电路中电流为''0.5E U I A r-==电动机两端的电压为()()'60.5314M U E I R r V V =-+=-⨯+= 故电动机的输入功率'40.52M P U I W ==⨯= 根据能量转化和守恒定律得2''M U I mgv I R =+代入解得， 1.5/v m s =()3匀速提升重物3m 所需要的时间321.5h t s v===， 则消耗的电能'60.526W EI t J ==⨯⨯=【点睛】本题是欧姆定律与能量转化与守恒定律的综合应用.对于电动机电路，不转动时，是纯电阻电路，欧姆定律成立；当电动机正常工作时，其电路是非纯电阻电路，欧姆定律不成立．4．某实验小组设计了如图所示的欧姆表电路，通过调控电键S 和调节电阻箱2R ，可使欧姆表具有“1⨯”和“10⨯”两种倍率。
