高中物理部分电路欧姆定律试题(有答案和解析)

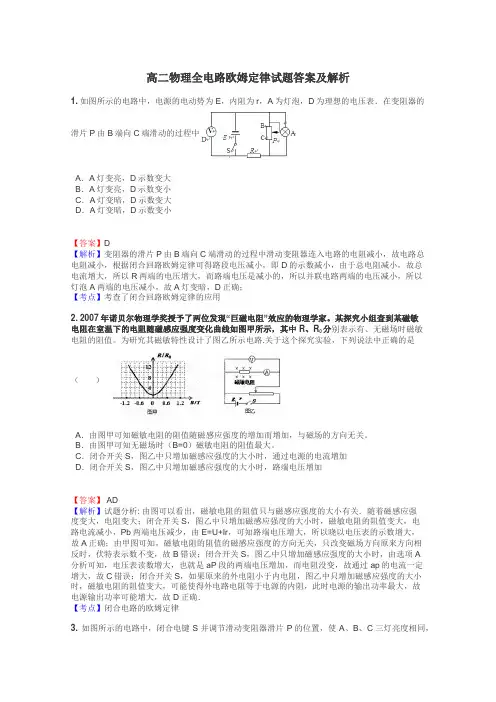

高二物理全电路欧姆定律试题答案及解析1.如图所示的电路中，电源的电动势为E，内阻为r，A为灯泡，D为理想的电压表．在变阻器的滑片P由B端向C端滑动的过程中A．A灯变亮，D示数变大B．A灯变亮，D示数变小C．A灯变暗，D示数变大D．A灯变暗，D示数变小【答案】D【解析】变阻器的滑片P由B端向C端滑动的过程中滑动变阻器连入电路的电阻减小，故电路总电阻减小，根据闭合回路欧姆定律可得路段电压减小，即D的示数减小，由于总电阻减小，故总电流增大，所以R两端的电压增大，而路端电压是减小的，所以并联电路两端的电压减小，所以灯泡A两端的电压减小，故A灯变暗，D正确；【考点】考查了闭合回路欧姆定律的应用2.2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家。

某探究小组查到某磁敏分别表示有、无磁场时磁敏电阻在室温下的电阻随磁感应强度变化曲线如图甲所示，其中R、R电阻的阻值。

为研究其磁敏特性设计了图乙所示电路.关于这个探究实验，下列说法中正确的是（）A．由图甲可知磁敏电阻的阻值随磁感应强度的增加而增加，与磁场的方向无关。

B．由图甲可知无磁场时（B=0）磁敏电阻的阻值最大。

C．闭合开关S，图乙中只增加磁感应强度的大小时，通过电源的电流增加D．闭合开关S，图乙中只增加磁感应强度的大小时，路端电压增加【答案】 AD【解析】试题分析: 由图可以看出，磁敏电阻的阻值只与磁感应强度的大小有关．随着磁感应强度变大，电阻变大；闭合开关S，图乙中只增加磁感应强度的大小时，磁敏电阻的阻值变大，电路电流减小，Pb两端电压减少，由E=U+Ir，可知路端电压增大，所以晓以电压表的示数增大，故A正确；由甲图可知，磁敏电阻的阻值的磁感应强度的方向无关，只改变磁场方向原来方向相反时，伏特表示数不变，故B错误；闭合开关S，图乙中只增加磁感应强度的大小时，由选项A分析可知，电压表读数增大，也就是aP段的两端电压增加，而电阻没变，故通过ap的电流一定增大，故C错误；闭合开关S，如果原来的外电阻小于内电阻，图乙中只增加磁感应强度的大小时，磁敏电阻的阻值变大，可能使得外电路电阻等于电源的内阻，此时电源的输出功率最大，故电源输出功率可能增大，故D正确．【考点】闭合电路的欧姆定律3.如图所示的电路中，闭合电键S并调节滑动变阻器滑片P的位置，使A、B、C三灯亮度相同，若继续将P向下移动，则三灯亮度变化情况为（）A．A灯变亮 B．B灯变亮 C．A灯最暗 D．C灯最暗【答案】A【解析】将变阻器滑片P向下移动时，接入电路的电阻减小，外电路总电阻减小，根据全电路欧姆定律得知，总电流IA 增大，则A灯变亮．故A正确；并联部分的电压U并=E-IA（RA+r），E、RA 、r不变，IA增大，U并减小，B灯变暗．所以B错误；通过C灯的电流IC=I-IB，I增大，IB减小，则IC 增大，C灯变亮．IA=IB+IC，由于IB减小，IC增大，IA增大，所以C灯电流的增加量大于A灯的增加量，C灯最亮．B等最暗，故C错误；D错误。

（物理）物理部分电路欧姆定律题20套(带答案)及解析一、高考物理精讲专题部分电路欧姆定律1． 4～1.0T 范围内，磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）（4）磁场反向，磁敏电阻的阻值不变．【解析】（1）当B ＝0.6T 时，磁敏电阻阻值约为6×150Ω＝900Ω，当B ＝1.0T 时，磁敏电阻阻值约为11×150Ω＝1650Ω．由于滑动变阻器全电阻20Ω比磁敏电阻的阻值小得多，故滑动变阻器选择分压式接法；由于x V A xR R R R >，所以电流表应内接．电路图如图所示．（2）方法一：根据表中数据可以求得磁敏电阻的阻值分别为：130.4515000.3010R -=Ω=Ω⨯，230.911516.70.6010R -=Ω=Ω⨯，331.5015001.0010R -=Ω=Ω⨯， 431.791491.71.2010R -=Ω=Ω⨯，532.7115051.8010R -=Ω=Ω⨯， 故电阻的测量值为1234515035R R R R R R ++++=Ω=Ω（1500－1503Ω都算正确．） 由于0150010150R R ==，从图1中可以读出B ＝0.9T 方法二：作出表中的数据作出U －I 图象，图象的斜率即为电阻（略）．（3）在0～0.2T 范围，图线为曲线，故磁敏电阻的阻值随磁感应强度非线性变化（或非均匀变化）；在0.4～1.0T 范围内，图线为直线，故磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）；（4）从图3中可以看出，当加磁感应强度大小相等、方向相反的磁场时，磁敏电阻的阻值相等，故磁敏电阻的阻值与磁场方向无关．本题以最新的科技成果为背景，考查了电学实验的设计能力和实验数据的处理能力．从新材料、新情景中舍弃无关因素，会看到这是一个考查伏安法测电阻的电路设计问题，及如何根据测得的U 、I 值求电阻．第（3）、（4）问则考查考生思维的灵敏度和创新能力．总之本题是一道以能力立意为主，充分体现新课程标准的三维目标，考查学生的创新能力、获取新知识的能力、建模能力的一道好题．2．如图所示，电源电压恒定不变，小灯泡L上标有“6V 3W”字样，滑动变阻器R最大阻值为36Ω，灯泡电阻不随温度变化。

（物理）物理部分电路欧姆定律专项习题及答案解析及解析一、高考物理精讲专题部分电路欧姆定律1．如图所示的电路中，两平行金属板A、B水平放置，极板长L＝60 cm，两板间的距离d＝30 cm，电源电动势E＝36 V，内阻r＝1 Ω，电阻R0＝9 Ω，闭合开关S，待电路稳定后，将一带负电的小球(可视为质点)从B板左端且非常靠近B板的位置以初速度v0＝6 m/s 水平向右射入两板间，小球恰好从A板右边缘射出．已知小球带电荷量q＝2×10－2 C，质量m＝2×10－2 kg，重力加速度g取10 m/s2，求：(1)带电小球在平行金属板间运动的加速度大小；(2)滑动变阻器接入电路的阻值．【答案】（1）60m/s2；（2）14Ω．【解析】【详解】（1）小球进入电场中做类平抛运动，水平方向做匀速直线运动，竖直方向做匀加速运动，则有：水平方向：L=v0t竖直方向：d=at2由上两式得：（2）根据牛顿第二定律，有：qE-mg=ma电压：U=Ed解得：U=21V设滑动变阻器接入电路的电阻值为R，根据串并联电路的特点有：解得：R=14Ω.【点睛】本题是带电粒子在电场中类平抛运动和电路问题的综合，容易出错的是受习惯思维的影响，求加速度时将重力遗忘，要注意分析受力情况，根据合力求加速度．2．在如图甲所示电路中，已知电源的电动势E＝6 V、内阻r＝1 Ω，A、B两个定值电阻的阻值分别为R A＝2 Ω和R B＝1 Ω，小灯泡的U－I图线如图乙所示，求小灯泡的实际电功率和电源的总功率分别为多少？【答案】0.75 W(0.70 W～0.80 W均算正确)；10.5 W(10.1 W～10.9 W均算正确)【解析】【详解】设小灯泡两端电压为U，电流为I，由闭合电路欧姆定律有E＝U＋（I+） (R A＋r)代入数据有U＝1.5－0.75I作电压与电流的关系图线，如图所示：交点所对应的电压U＝0.75 V(0.73 V～0.77 V均算正确)电流I＝1 A(0.96 A～1.04 A均算正确)则灯泡的实际功率P＝UI＝0.75 W(0.70 W～0.80 W均算正确)电源的总功率P总＝E（I+）＝10.5 W(10.1 W～10.9 W均算正确)3．如图是有两个量程的电压表，当使用a、b两个端点时，量程为0-10V，当使用a、c两个端点时，量程为0-100V。

可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。

【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

BCD不符合题意，A 符合题意。

（物理）物理部分电路欧姆定律题20套(带答案)及解析一、高考物理精讲专题部分电路欧姆定律1．如图1所示，水平面内的直角坐标系的第一象限有磁场分布，方向垂直于水平面向下，磁感应强度沿y 轴方向没有变化，与横坐标x 的关系如图2所示，图线是双曲线（坐标轴是渐进线）；顶角θ=45°的光滑金属长导轨 MON 固定在水平面内，ON 与x 轴重合，一根与ON 垂直的长导体棒在水平向右的外力作用下沿导轨MON 向右滑动，导体棒在滑动过程中始终保持与导轨良好接触．已知t=0时，导体棒位于顶角O 处；导体棒的质量为m=2kg ；OM 、ON 接触处O 点的接触电阻为R=0.5Ω，其余电阻不计；回路电动势E 与时间t 的关系如图3所示，图线是过原点的直线．求：（1）t=2s 时流过导体棒的电流强度I 2的大小； （2）1～2s 时间内回路中流过的电量q 的大小；（3）导体棒滑动过程中水平外力F （单位：N ）与横坐标x （单位：m ）的关系式． 【答案】（1）t=2s 时流过导体棒的电流强度I 2的大小为8A ； （2）1～2s 时间内回路中流过的电量q 的大小为6C ；（3）导体棒滑动过程中水平外力F 与横坐标x 的关系式为F=（4+4）N ．【解析】试题分析：（1）根据E —t 图像中的图线是过原点的直线特点 有：EI R=得：28I A =（2分） （2）可判断I —t 图像中的图线也是过原点的直线 （1分） 有：t=1s 时14I A =可有：122I I q I t t +=∆=∆（2分） 得：6q C =（1分）（3）因θ=45°，可知任意t 时刻回路中导体棒有效切割长度L=x （2分） 再根据B —x 图像中的图线是双曲线特点：Bx=1 有：()E BLv Bx v ==且2E t =（2分）可得：2v t =，所以导体棒的运动是匀加速直线运动，加速度22/a m s =（2分） 又有：()F BIL BIx Bx I 安===且I 也与时间成正比 （2分） 再有：F F ma -=安（2分）212x at =（2分） 得：44F x =+（2分）考点：本题考查电磁感应、图像、力与运动等知识，意在考查学生读图、试图的能力，利用图像和数学知识解决问题的能力．2．有三盘电灯L1、L2、L3，规格分别是“110V，100W”，“110V，60W”，“110V，25W”要求接到电压是220V的电源上，使每盏灯都能正常发光．可以使用一直适当规格的电阻，请按最优方案设计一个电路，对电阻的要求如何？【答案】电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．【解析】将两个电阻较大的电灯“110V 60W”、“110V 25W”与电阻器并联，再与“110V100W”串连接在220V的电源上，电路连接如图所示，当左右两边的总电阻相等时才能各分压110V，使电灯都正常发光．由公式P=UI得L1、L2、L3的额定电流分别为：I1==A=A，I2==A=A，I3=A=A则通过电阻R的电流为 I=I1﹣I2﹣I3=A=AR==Ω=806.7Ω答：电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．【点评】本题考查设计电路的能力，关键要理解串联、并联电路的特点，知道用电器在额定电压下才能正常工作，设计好电路后要进行检验，看是否达到题目的要求．3．图示为汽车蓄电池与车灯、小型启动电动机组成的电路，蓄电池内阻为0.05Ω，电表可视为理想电表。

物理闭合电路的欧姆定律题20套(带答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示的电路中，电源电动势E =10V ，内阻r =0.5Ω，电阻R 1=1.5Ω，电动机的线圈电阻R 0=1.0Ω。

电动机正常工作时，电压表的示数U 1=3.0V ，求： (1)电源的路端电压； (2)电动机输出的机械功率。

【答案】(1)9V ；(2)8W 【解析】 【分析】 【详解】(1)流过电源的电流为I ，则11IR U =路端电压为U ，由闭合电路欧姆定律U E Ir =-解得9V U =(2)电动机两端的电压为M 1()U E I R r =-+电动机消耗的机械功率为2M 0P U I I R =-解得8W P =2．如图所示，电解槽A 和电炉B 并联后接到电源上，电源内阻r ＝1Ω，电炉电阻R ＝19Ω，电解槽电阻r ′＝0.5Ω.当S 1闭合、S 2断开时，电炉消耗功率为684W ；S 1、S 2都闭合时，电炉消耗功率为475W(电炉电阻可看作不变)．试求：（1）电源的电动势；（2）S 1、S 2闭合时，流过电解槽的电流大小；（3）S 1、S 2闭合时，电解槽中电能转化成化学能的功率． 【答案】（1）120V （2）20A （3）1700W【解析】（1）S 1闭合，S 2断开时电炉中电流106P I A R== 电源电动势0()120E I R r V =+=； （2）S 1、S 2都闭合时电炉中电流为25B P I A R== 电源路端电压为95R U I R V == 流过电源的电流为25E UI A r-== 流过电槽的电流为20A B I I I A =-=； （3）电解槽消耗的电功率1900A A P I U W ==电解槽内热损耗功率2'200A P I r W ==热电解槽转化成化学能的功率为1700A P P P W 化热=-=．点睛：电解槽电路在正常工作时是非纯电阻电路，不能用欧姆定律求解其电流，只能根据电路中电流关系求电流．3．如图所示电路中，19ΩR =，230ΩR =，开关S 闭合时电压表示数为11.4V ，电流表示数为0.2A ，开关S 断开时电流表示数为0.3A ，求： (1)电阻3R 的值． (2)电源电动势和内电阻．【答案】（1）15Ω （2）12V 1Ω 【解析】 【详解】(1)由图可知，当开关S 闭合时，两电阻并联，根据欧姆定律则有：21123()IR U I R IR R =++ 解得：315ΩR =(2) 由图可知，当开关S 闭合时，两电阻并联，根据闭合电路的欧姆定律则有：213()11.40.6IR E U I r r R =++=+ S 断开时，根据闭合电路的欧姆定律则有：212()0.3(39)E I R R r r =++=⨯+联立解得：12V E =1Ωr =4．手电筒里的两节干电池（串联）用久了，灯泡发出的光会变暗，这时我们会以为电池没电了。

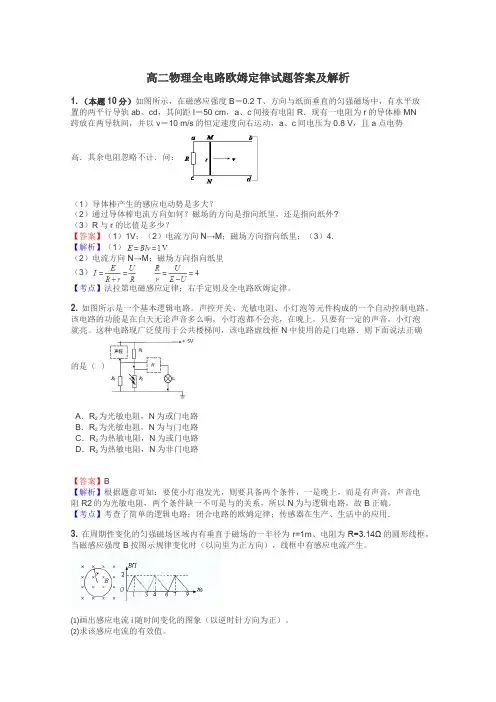

高二物理全电路欧姆定律试题答案及解析1.（本题10分）如图所示，在磁感应强度B＝0.2 T、方向与纸面垂直的匀强磁场中，有水平放置的两平行导轨ab、cd，其间距l＝50 cm，a、c间接有电阻R．现有一电阻为r的导体棒MN跨放在两导轨间，并以v＝10 m/s的恒定速度向右运动，a、c间电压为0.8 V，且a点电势高．其余电阻忽略不计．问：（1）导体棒产生的感应电动势是多大？（2）通过导体棒电流方向如何？磁场的方向是指向纸里，还是指向纸外?（3）R与r的比值是多少？【答案】（1）1V；（2）电流方向N→M；磁场方向指向纸里；（3）4.【解析】（1）（2）电流方向N→M；磁场方向指向纸里（3）【考点】法拉第电磁感应定律；右手定则及全电路欧姆定律。

2.如图所示是一个基本逻辑电路。

声控开关、光敏电阻、小灯泡等元件构成的一个自动控制电路。

该电路的功能是在白天无论声音多么响，小灯泡都不会亮，在晚上，只要有一定的声音，小灯泡就亮。

这种电路现广泛使用于公共楼梯间，该电路虚线框N中使用的是门电路．则下面说法正确的是（）为光敏电阻，N为或门电路A．R2B．R为光敏电阻，N为与门电路2为热敏电阻，N为或门电路C．R2为热敏电阻，N为非门电路D．R2【答案】B【解析】根据题意可知：要使小灯泡发光，则要具备两个条件，一是晚上，而是有声音，声音电阻R2的为光敏电阻，两个条件缺一不可是与的关系，所以N为与逻辑电路，故B正确。

【考点】考查了简单的逻辑电路；闭合电路的欧姆定律；传感器在生产、生活中的应用．3.在周期性变化的匀强磁场区域内有垂直于磁场的一半径为r=1m、电阻为R=3.14Ω的圆形线框，当磁感应强度B按图示规律变化时（以向里为正方向），线框中有感应电流产生。

⑴画出感应电流i随时间变化的图象（以逆时针方向为正）。

⑵求该感应电流的有效值。

【答案】（1）如图所示（2）【解析】（1）如图所示（2）设电流以的有效值为I ，则有得【考点】法拉第电磁感应定律；闭合电路的欧姆定律．4. 在右图所示的电路中，电源的内阻不能忽略。

高中物理部分电路欧姆定律题20套(带答案)及解析一、高考物理精讲专题部分电路欧姆定律1．如图中所示B 为电源，电动势E=27V ，内阻不计。

固定电阻R 1=500Ω，R 2为光敏电阻。

C 为平行板电容器，虚线到两极板距离相等，极板长l 1=8.0×10-2m ，两极板的间距d =1.0×10-2m 。

S 为屏，与极板垂直，到极板的距离l 2=0.16m 。

P 为一圆盘，由形状相同、透光率不同的三个扇形a 、b 和c 构成，它可绕AA /轴转动。

当细光束通过扇形a 、b 、c 照射光敏电阻R 2时，R 2的阻值分别为1000Ω、2000Ω、4500Ω。

有一细电子束沿图中虚线以速度v 0=8.0×106m/s 连续不断地射入C 。

已知电子电量e =1.6×10-19C ，电子质量m =9×10-31kg 。

忽略细光束的宽度、电容器的充电放电时间及电子所受的重力。

假设照在R 2上的光强发生变化时R 2阻值立即有相应的改变。

（1）设圆盘不转动，细光束通过b 照射到R 2上，求平行板电容器两端电压U 1（计算结果保留二位有效数字）。

（2）设圆盘不转动，细光束通过b 照射到R 2上，求电子到达屏S 上时，它离O 点的距离y 。

（计算结果保留二位有效数字）。

（3）转盘按图中箭头方向匀速转动，每3秒转一圈。

取光束照在a 、b 分界处时t =0，试在图中给出的坐标纸上，画出电子到达屏S 上时，它离O 点的距离y 随时间t 的变化图线（0~6s 间）。

要求在y 轴上标出图线最高点与最低点的值。

（不要求写出计算过程，只按画出的图线就给分）【答案】(1) 5.4V (2) 22410m .-⨯ (3)【解析】 【分析】由题意可知综合考查闭合电路欧姆定律、牛顿第二定律和类平抛运动，根据欧姆定律、类平抛运动及运动学公式计算可得。

【详解】解：(1) 设电容器C 两极板间的电压为U 1，U 1=112R R R +E =27500V=5.4V 500+2000⨯ (2) 设电场强度大小为E ′E ′=1U d， 电子在极板间穿行时加速度大小为a ，穿过C 的时间为t ，偏转的距离为y o ． 根据牛顿第二定律得：a==eE eU m md'电子做类平抛运动，则有：l 1=v 0t ， y o =12at 2， 联立得：y o =202eE mv （112R R R +） 21l d， 当光束穿过b 时，R 2=2000Ω，代入数据解得:y o =4.8×10-3m由此可见，y 1＜12d ， 电子通过电容器C ，做匀速直线运动，打在荧光屏上O 上方y 处．根据三角形相似关系可得1o12y 22l l yl =+ 代入数值可得:y =22410m .-⨯(3) 当光束穿过a 时，R 2=1000Ω，代入数据解得y =8×10-3m由此可见，y ＞d ，电子不能通过电容器C 。

高考物理部分电路欧姆定律试题(有答案和解析)一、高考物理精讲专题部分电路欧姆定律1．地球表面附近存在一个竖直向下的电场，其大小约为100V /m 。

在该电场的作用下，大气中正离子向下运动，负离子向上运动，从而形成较为稳定的电流，这叫做晴天地空电流。

地表附近某处地空电流虽然微弱，但全球地空电流的总电流强度很大，约为1800A 。

以下分析问题时假设地空电流在全球各处均匀分布。

（1）请问地表附近从高处到低处电势升高还是降低？（2）如果认为此电场是由地球表面均匀分布的负电荷产生的，且已知电荷均匀分布的带电球面在球面外某处产生的场强相当于电荷全部集中在球心所产生的场强；地表附近电场的大小用E 表示，地球半径用R 表示，静电力常量用k 表示，请写出地表所带电荷量的大小Q 的表达式；（3）取地球表面积S =5.1×1014m 2，试计算地表附近空气的电阻率ρ0的大小； （4）我们知道电流的周围会有磁场，那么全球均匀分布的地空电流是否会在地球表面形成磁场？如果会，说明方向；如果不会，说明理由。

【答案】（1）降低 （2）2ER Q k = （3）2.8×1013Ω·m （4）因为电流关于地心分布是球面对称的，所以磁场分布也必将关于地心球面对称，这就要求磁感线只能沿半径方向；但是磁感线又是闭合曲线。

以上两条互相矛盾，所以地空电流不会产生磁场【解析】试题分析：（1）沿着电场线方向，电势不断降低；（2）根据点电荷的电场强度定义式进行求解电量；（3）利用微元法求一小段空气层为研究对象，根据电阻定律和欧姆定律进行求解电阻率；（4）根据地球磁场的特点进行分析。

（1）由题意知，电场方向竖直向下，故表附近从高处到低处电势降低。

（2）由2Q E k R=，得电荷量的大小2ER Q k = （3）如图从地表开始向上取一小段高度为Δh 的空气层（Δh 远小于地球半径R ）则从空气层上表面到下表面之间的电势差为·U E h =∆这段空气层的电阻0h r S ρ∆=，且U I r = 三式联立得： 0ES Iρ= 代入数据解： 130 2.810?m ρ=⨯Ω （4）方法一：如图，为了研究地球表面附近A 点的磁场情况可以考虑关于过A 点的地球半径对称的两处电流1I 和2I ，根据右手螺旋定则可以判断，这两处电流在A 点产生的磁场的磁感应强度刚好方向相反，大小相等，所以1I 和2I 产生的磁场在A 点的合磁感应强度为零。

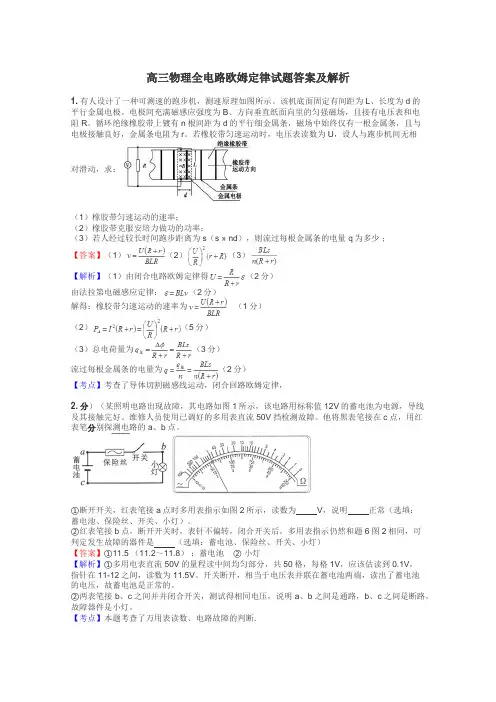

高三物理全电路欧姆定律试题答案及解析1.有人设计了一种可测速的跑步机，测速原理如图所示。

该机底面固定有间距为L、长度为d的平行金属电极。

电极间充满磁感应强度为B、方向垂直纸面向里的匀强磁场，且接有电压表和电阻R。

循环绝缘橡胶带上镀有n根间距为d的平行细金属条，磁场中始终仅有一根金属条，且与电极接触良好，金属条电阻为r。

若橡胶带匀速运动时，电压表读数为U，设人与跑步机间无相对滑动，求：（1）橡胶带匀速运动的速率；（2）橡胶带克服安培力做功的功率；（3）若人经过较长时间跑步距离为s（s » nd），则流过每根金属条的电量q为多少；【答案】（1）（2）（3）【解析】（1）由闭合电路欧姆定律得（2分）由法拉第电磁感应定律：（2分）解得：橡胶带匀速运动的速率为（1分）（2）（5分）（3）总电荷量为（3分）流过每根金属条的电量为（2分）【考点】考查了导体切割磁感线运动，闭合回路欧姆定律，2.分）（某照明电路出现故障，其电路如图1所示，该电路用标称值12V的蓄电池为电源，导线及其接触完好。

维修人员使用已调好的多用表直流50V挡检测故障。

他将黑表笔接在c点，用红表笔分别探测电路的a、b点。

①断开开关，红表笔接a点时多用表指示如图2所示，读数为 V，说明正常（选填：蓄电池、保险丝、开关、小灯）。

②红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用表指示仍然和题6图2相同，可判定发生故障的器件是（选填：蓄电池、保险丝、开关、小灯）【答案】①11.5 （11.2～11.8）；蓄电池②小灯【解析】①多用电表直流50V的量程读中间均匀部分，共50格，每格1V，应该估读到0.1V，指针在11-12之间，读数为11.5V。

开关断开，相当于电压表并联在蓄电池两端，读出了蓄电池的电压，故蓄电池是正常的。

②两表笔接b、c之间并并闭合开关，测试得相同电压，说明a、b之间是通路，b、c之间是断路，故障器件是小灯。

【考点】本题考查了万用表读数、电路故障的判断.3. (7分)为确定某电子元件的电气特性，做如下测量。

物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。

高中物理闭合电路的欧姆定律试题(有答案和解析)含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源，三个电阻的阻值均为4Ω，电容器的电容为20μF ，电流表内阻不计，求：(1)闭合开关S 后，电容器所带电荷量；(2)断开开关S 后，通过R 2的电荷量。

【答案】(1)6.4×10-5C ；(2)53.210C -⨯【解析】【分析】【详解】(1)当电键S 闭合时，电阻1R 、2R 被短路，据欧姆定律得电流表的读数为34A 0.8A 14E I r R ===++ 电容器所带电荷量 653320100.84C 6.410C Q CU CIR --=⨯⨯⨯=⨯==(2)断开电键后，电容器相当于电源，外电路1R 、2R 并联后与3R 串联，由于各个电阻相等，则通过2R 的电荷量为51 3.210C 2Q Q -==⨯'2．如图所示，水平U 形光滑框架，宽度1L m =，电阻忽略不计，导体棒ab 的质量0.2m kg =，电阻0.5R =Ω，匀强磁场的磁感应强度0.2B T =，方向垂直框架向上.现用1F N =的拉力由静止开始向右拉ab 棒，当ab 棒的速度达到2/m s 时，求此时： ()1ab 棒产生的感应电动势的大小；()2ab 棒产生的感应电流的大小和方向；()3ab 棒所受安培力的大小和方向；()4ab 棒的加速度的大小．【答案】（１）0.4V （２）0.8A 从a 流向b （３）0.16N 水平向左 （４）24.2/m s【解析】【分析】【详解】试题分析：（1）根据切割产生的感应电动势公式E=BLv ，求出电动势的大小．（2）由闭合电路欧姆定律求出回路中电流的大小，由右手定则判断电流的方向.（3）由安培力公式求出安培力的大小，由左手定则判断出安培力的方向．（4）根据牛顿第二定律求出ab 棒的加速度．（1）根据导体棒切割磁感线的电动势0.2120.4E BLv V V ==⨯⨯=（2）由闭合电路欧姆定律得回路电流0.40.80.5E I A A R ===，由右手定则可知电流方向为：从a 流向b（3）ab 受安培力0.20.810.16F BIL N N ==⨯⨯=，由左手定则可知安培力方向为：水平向左（4）根据牛顿第二定律有：F F ma -=安，得ab 杆的加速度2210.16/ 4.2/0.2F F a m s m s m 安--=== 3．如图所示，质量m=1 kg 的通电导体棒在安培力作用下静止在倾角为37°、宽度L=1 m 的光滑绝缘框架上。

高中物理部分电路欧姆定律题20套(带答案)一、高考物理精讲专题部分电路欧姆定律1．在如图甲所示电路中，已知电源的电动势E＝6 V、内阻r＝1 Ω，A、B两个定值电阻的阻值分别为R A＝2 Ω和R B＝1 Ω，小灯泡的U－I图线如图乙所示，求小灯泡的实际电功率和电源的总功率分别为多少？【答案】0.75 W(0.70 W～0.80 W均算正确)；10.5 W(10.1 W～10.9 W均算正确)【解析】【详解】设小灯泡两端电压为U，电流为I，由闭合电路欧姆定律有E＝U＋（I+） (R A＋r)代入数据有U＝1.5－0.75I作电压与电流的关系图线，如图所示：交点所对应的电压U＝0.75 V(0.73 V～0.77 V均算正确)电流I＝1 A(0.96 A～1.04 A均算正确)则灯泡的实际功率P＝UI＝0.75 W(0.70 W～0.80 W均算正确)电源的总功率P总＝E（I+）＝10.5 W(10.1 W～10.9 W均算正确)2．为了检查双线电缆CE、FD中的一根导线由于绝缘皮损坏而通地的某处，可以使用如图所示电路。

用导线将AC、BD、EF连接，AB为一粗细均匀的长L AB=100厘米的电阻丝，接触器H可以在AB上滑动。

当K1闭合移动接触器，如果当接触器H和B端距离L1=41厘米时，电流表G中没有电流通过。

试求电缆损坏处离检查地点的距离（即图中DP的长度X）。

其中电缆CE=DF=L=7．8千米，AC、BD和EF段的电阻略去不计。

【答案】6.396km【解析】【试题分析】由图得出等效电路图，再根据串并联电路规律及电阻定律进行分析，联立可求得电缆损坏处离检查地点的距离．等效电路图如图所示：电流表示数为零，则点H和点P的电势相等。

由得，则又由以上各式得：X=6.396km【点睛】本题难点在于能否正确作出等效电路图，并明确表头电流为零的意义是两端的电势相等．3．如图25甲为科技小组的同学们设计的一种静电除尘装置示意图，其主要结构有一长为L、宽为b、高为d的矩形通道，其前、后板使用绝缘材料，上、下板使用金属材料．图25乙是该主要结构的截面图，上、下两板与输出电压可调的高压直流电源(内电阻可忽略不计)相连．质量为m、电荷量大小为q的分布均匀的带负电的尘埃无初速度地进入A、B两极板间的加速电场．已知A、B两极板间加速电压为U0，尘埃加速后全都获得相同的水平速度，此时单位体积内的尘埃数为n．尘埃被加速后进入矩形通道，当尘埃碰到下极板后其所带电荷被中和，同时尘埃被收集．通过调整高压直流电源的输出电压U 可以改变收集效率η（被收集尘埃的数量与进入矩形通道尘埃的数量的比值）．尘埃所受的重力、空气阻力及尘埃之间的相互作用均可忽略不计．在该装置处于稳定工作状态时：（1）求在较短的一段时间Δt 内，A 、B 两极板间加速电场对尘埃所做的功； （2）若所有进入通道的尘埃都被收集，求通过高压直流电源的电流； （3）请推导出收集效率η随电压直流电源输出电压U 变化的函数关系式． 【答案】（1）nbd ΔtqU 02qU m （2）02qU m（3）若y <d ，即204L U dU <d ，则收集效率η＝y d ＝2204L U d U (U < 2024d U L) ；若y ≥d 则所有的尘埃都到达下极板，收集效率η＝100% (U ≥2024d U L) 【解析】试题分析：（1）设电荷经过极板B 的速度大小为0v ，对于一个尘埃通过加速电场过程中，加速电场做功为00W qU =在t ∆时间内从加速电场出来的尘埃总体积是0V bdv t =∆ 其中的尘埃的总个数()0N nV n bdv t ==∆总故A 、B 两极板间的加速电场对尘埃所做的功()000W N qU n bdv t qU ==∆总 对于一个尘埃通过加速电场过程，根据动能定理可得20012qU mv = 故解得02qU W nbd tqU m=∆（2）若所有进入矩形通道的尘埃都被收集，则t ∆时间内碰到下极板的尘埃的总电荷量()0Q N q nq bdv t ∆==∆总通过高压直流电源的电流002qU QI nQbdv t m∆===∆ （3）对某一尘埃，其在高压直流电源形成的电场中运动时，在垂直电场方向做速度为0v 的匀速直线运动，在沿电场力方向做初速度为0的匀加速直线运动 根据运动学公式有：垂直电场方向位移0x v t =，沿电场方向位移212y at =根据牛顿第二定律有F qE qU am m md ===距下板y处的尘埃恰好到达下板的右端边缘，则x=L解得24L UydU=若y d<，即24L UddU<，则收集效率22224()4d Uy L UUd d U Lη==<若y d≥，则所有的尘埃都到达下极板，效率为100％224()d UUL≥考点：考查了带电粒子在电场中的运动【名师点睛】带电粒子在电场中的运动，综合了静电场和力学的知识，分析方法和力学的分析方法基本相同．先分析受力情况再分析运动状态和运动过程（平衡、加速、减速，直线或曲线），然后选用恰当的规律解题．解决这类问题的基本方法有两种，第一种利用力和运动的观点，选用牛顿第二定律和运动学公式求解；第二种利用能量转化的观点，选用动能定理和功能关系求解4．一台电动机额定电压为220V，线圈电阻R=0．5Ω，电动机正常工作时通过电动机线圈的电流为4A，电动机正常工作10s，求：（1）消耗的电能．（2）产生的热量．（3）输出的机械功率．【答案】（1）消耗的电能为8800J；（2）产生的热量为80J；（3）输出的机械能为8720J．【解析】试题分析：（1）电动机额定电压为220V，电流为4A，电动机正常工作10s，消耗的电能：W=UI t=220×4×10=8800J；（2）产生的热量：Q=I2Rt=42×0．5×10=80J；（3）根据能量守恒定律，输出的机械能为：E机=W﹣Q=8800﹣80=8720J；考点：电功、电功率．5．如图所示电路中，灯L标有“6V，3W”，定值电阻R1=4Ω，R2=10Ω，电源内阻r=2Ω，当滑片P滑到最下端时，理想电流表读数为1A，此时灯L恰好正常发光，试求：（1）滑线变阻器最大值R；（2）当滑片P 滑到最上端时，电流表的读数 【答案】 【解析】试题分析：（1）灯L 的电阻为：R L =LLP U 2=12Ω当P 滑到下端时，R 2被短路，灯L 与整个变阻器R 并联，此时灯正常发光，通过灯L 的电流为：I L =LLU P =0．5A 通过变阻器R 的电流为：I R =I A -I L =1A-0．5A=0．5A 则I R =I L ，即得滑线变阻器最大值为：R=R L =12Ω （2）电源电动势：1()12V L LRR E I R r R R =++=+=当P 滑到上端时，灯L 、变阻器R 及电阻R 2都被短路，此时电流表的读数为：I′=r R E+=2A 考点：【名师点睛】闭合电路的欧姆定律6．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质．一段横截面积为S 、长为l 的直导线，单位体积内有n 个自由电子，一个电子电量为e ．该导线通有恒定电流时，导线两端的电势差为U ，假设自由电子定向移动的速率均为v ． （1）求导线中的电流I ；（2）所谓电流做功，实质上是导线中的恒定电场对自由电荷的静电力做功．为了求解在时间t 内电流做功W 为多少，小红和小明给出了不同的想法：小红记得老师上课讲过，W =UIt ，因此将第（1）问求出的I 的结果代入，就可以得到W 的表达式．但是小红不记得老师是怎样得出W =UIt 这个公式的．小明提出，既然电流做功是导线中的恒定电场对自由电荷的静电力做功，那么应该先求出导线中的恒定电场的场强，即=U E l ，设导体中全部电荷为q 后，再求出电场力做的功=UW qEvt q vt l=，将q 代换之后，小明没有得出W =UIt 的结果．请问你认为小红和小明谁说的对？若是小红说的对，请给出公式的推导过程；若是小明说的对，请补充完善这个问题中电流做功的求解过程．（3）为了更好地描述某个小区域的电流分布情况，物理学家引入了电流密度这一物理量，定义其大小为单位时间内通过单位面积的电量．若已知该导线中的电流密度为j ，导线的电阻率为ρ，试证明：Uj lρ=． 【答案】（1）I neSv =（2）见解析（3）见解析【解析】（1）电流定义式QI t=，在t 时间内，流过横截面的电荷量Q nSvte =，因此I neSv =； （2）小红和小明说的都有一定道理a.小红说的对．由于QI t=，在t 时间内通过某一横截面的电量Q =It ，对于一段导线来说，每个横截面通过的电量均为Q ，则从两端来看，相当于Q 的电荷电势降低了U ，则W QU UIt ==．b.小明说的对．恒定电场的场强UE l=，导体中全部电荷为q nSle =， 电场力做的功=U UW qEvt qvt nSel vt nSevUt l l===； 又因为I neSv =，则W UIt =．（3）由欧姆定律：、U IR =，、由电阻定律：lR Sρ=； 则l U I S ρ=，则U I l Sρ=； 由电流密度的定义：Q Ij St S==； 故Uj lρ=；7．如图所示，P 是一个表面镶有很薄电热膜的长陶瓷管，其长度为L ，直径为D ，镀膜的厚度为d .管两端有导电金属箍M 、N .现把它接入电路中，测得它两端电压为U ，通过它的电流为I .则金属膜的电阻为多少？镀膜材料的电阻率为多少？【答案】U IU Dd IL π【解析】 【详解】根据欧姆定律得，金属膜的电阻U R I=． 由于金属膜的厚度很小，所以，在计算横截面积时，近似的计算方法是：若将金属膜剥下，金属膜可等效为长为L ，宽为πD （周长），高为厚度为d 的长方体金属膜的长度为L ，横截面积s =πDd ;根据LR sρ=，求得 Rs DdU L ILπρ==.【点睛】解决本题的关键掌握欧姆定律的公式和电阻定律的公式，并能灵活运用．8．如图所示，A 为电解槽，M 为电动机，N 为电炉子，恒定电压U ＝12V ，电解槽内阻R A ＝2Ω，当S 1闭合，S 2、S 3断开时，电流表示数为6A ；当S 2闭合，S 1、S 3断开时，电流表示数为5A ，且电动机输出功率为35W ；当S 3闭合，S 1、S 2断开时，电流表示数为4A ．求：(1)电炉子的电阻及发热功率； (2)电动机的内阻；(3)在电解槽工作时，电能转化为化学能的功率为多少． 【答案】(1)2 Ω 72 W (2)1 Ω (3)16 W 【解析】试题分析：（1）电炉子为纯电阻元件，由欧姆定律U I R= 得12UR I ==Ω 其发热功率为：1126?W=72?W R P UI ==⨯ （2）电动机为非纯电阻元件，由能量守恒定律得222M UI I r P =+输出所以2221M UI P r I -==Ω输出（3）电解槽工作时，由能量守恒定律得：23316?W A P UI I r =-=化考点：闭合电路欧姆定律点评：注意纯电阻电路与非纯电阻电路在的区别9．用一个标有额定电压为12V 的灯泡做实验，测得灯丝电阻随灯泡两端电压变化关系图线如图所示，求：（1）设灯丝电阻与绝对温度成正比，室温为300K ，求正常发光条件下灯丝的温度。

欧姆定律---高中物理模块典型题归纳（含详细答案）一、单选题1.如图所示的电路中，R1为定值电阻，R2为滑动变阻器，各电表均为理想电表。

在a、b两点间接入电源后，调节R2，可获得电压表V1、V2的示数随电流表A示数变化的图像，则（）A.只有图①是合理的B.只有图②是合理的C.只有图②、③是合理的D.只有图①、③是合理的2.如图所示电路，已知R1=3kΩ，R2=2kΩ，R3=1kΩ，I=10mA，I1=6mA，则a、b两点电势高低和通过R2中电流正确的是（）A.a比b高，7 mAB.a比b高，2 mAC.a比b低，7 mAD.a比b低，2 mA3.某一导体的伏安特性曲线如图AB段（曲线）所示，关于导体的电阻，以下说法正确的是（）A.B点的电阻为12ΩB.B点的电阻为40ΩC.导体的电阻因温度的影响改变了1ΩD.导体的电阻因温度的影响改变了9Ω4.如图R2=R4，电压表的读数为70V，电压表的读数为50V，则A与B间的电压为（）A.140VB.120VC.100VD.无法计算5.如图所示，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器R组成的，下列说法正确的是（）A.甲表是安培表，R增大时量程增大B.甲表是安培表，R增大时量程减小C.乙表是伏特表，R减少时量程增大D.乙表是伏特表，R增大时量程减小6.将分别标有“6V，6W”和“6V，3W”的两只灯泡串联到电源的两端，电源内阻为2Ω，要使两个灯泡都不被烧坏，电源的电动势最大为（）A.9VB.12VC.13VD.10V7.在如图所示的闭合电路中，滑动变阻器从中间位置往右移动的过程中，下列关于外电路的阻值R、路端电压U、总电流I、外电阻的电功率P四个量关系的描述中，正确的是（）A.U随R的增大而均匀增大B.I随R的增大而均匀减小C.U随I的增大而均匀减小D.P随R的增大可能先增大后减小，也可能一直减小8.如图所示的电路中，电源电动势为E，内电阻为r．开关S闭台后，．电灯L1、L2均能发光．现将滑动变阻器R的滑片P稍向上移动，下列说法正确的是（）A.电灯L1、L2均变亮B.电灯L1变暗，L2变亮C.电流表的示数变小D.电源的总功率变小9.一块标识模糊不清的电池板，测得它的开路电压为800mV,短路电流为40mA,若将该电池与一阻值为20Ω的电阻器连成一闭合电路，则它的路端电压是（）A.0.10VB.0.20VC.0.30VD.0.40V二、多选题10.如图所示的电路中，所有电阻都不受温度影响，滑片位于滑动变阻器R2的中点，电键S 闭合时，水平放置的平行板电容器中带电尘埃恰好处于静止状态．现将滑片由中点移动到b 端的过程中，设△U1、△U2、△U3分别为三块电压表示数变化量的绝对值，△I为流经电源电流变化量的绝对值，则下列说法正确的是（）A.不断增大B.= =﹣C.通过R3的电流由c经R3至dD.尘埃带负电，向上做加速度越来越大的加速运动11.如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的；R2的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（）A.将接线柱1、2接入电路时，每一小格表示0.06AB.将接线柱1、2接入电路时，每一小格表示0.02AC.将接线柱1、3接入电路时，每一小格表示0.06AD.将接线柱1、3接入电路时，每一小格表示0.01A12.在电子仪器中，常用两个阻值不同的电位器（可变电阻）调节电路中的电流，一个做粗调（电流改变量大）一个做细调（电流改变量小）现连成如图所示两种方式已知R2＞R1，则（）A.串联时，R1做粗调B.串联时，R1做细调C.并联时，R1做粗调D.并联时，R1做细调13.白炽灯接在220V电源上能正常发光，将其接在一可调电压的电源上，使电压逐渐增大到220V，则下列说法正确的是（）A.电流将逐渐变大B.电流将逐渐变小C.每增加1V电压而引起的电流变化量是相同的D.每增加1V电压而引起的电流变化量是减小的14.如图所示，电源电动势E和内阻r一定，R1、R2是定值电阻，R3是光敏电阻(光敏电阻阻值随光照强度的增加而变小)。

（物理）物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1：5．闭合S后，R1与R2的阻值之比和电功率之比分别是（）A. 4：1；1：4B. 1：4；4：1C. 1：5；5：1D. 5：1；1：5【答案】 A【解析】【解答】解：当开关断开时，由欧姆定律可得：I1＝；当开关闭合时，通过R2的电流I2＝；则电流表的示数I＝I1+I2＝；由题意知：＝＝＝；则解得：5R2＝R1+R2；即＝；由功率公式P＝得：R1消耗的电功率P1＝；R2消耗的电功率P2＝；则功率之比：＝＝；故答案为：A【分析】当开关断开时，电路中只有R1接入，则由欧姆定律可得出电流与电阻的关系；当开关闭合后，两电阻并联，因电源电压不变，则可由欧姆定律可求得通过R2的电流，由并联电路的电流的规律可求得总电流与两电阻的关系；两电阻并联，则由功率公式P＝可求得功率关系。

2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．3．小华设计了一种输液提示器，能在护士站观察到药液量的变化。

（物理）物理部分电路欧姆定律练习题及答案及解析一、高考物理精讲专题部分电路欧姆定律1．如图所示电路,A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源,3个电阻的阻值均为4Ω,电容器的电容为20μF,开始开关闭合，电流表内阻不计,求:（1）电流表的读数;（2）电容器所带电荷量;（3）开关断开后,通过R 2的电荷量.【答案】（1）0.8A （2）6.4×10-5C ；（3）3.2×10-5C【解析】试题分析：（1）当电键S 闭合时，电阻R 1、R 2被短路．根据欧姆定律得，电流表的读数340.841E I A A R r ===++ （2）电容器所带的电量Q=CU 3=CIR 3=20×10-6×0. 8×4C=6.4×10-5C ；（3）断开电键S 后，电容器相当于电源，外电路是R 1、R 2相当并联后与R 3串联．由于各个电阻都相等，则通过R 2的电量为Q′=1/2Q=3.2×10-5C考点：闭合电路的欧姆定律；电容器【名师点睛】此题是对闭合电路的欧姆定律以及电容器的带电量的计算问题；解题的关键是搞清电路的结构，知道电流表把两个电阻短路；电源断开时要能搞清楚电容器放电电流的流动路线，此题是中等题，考查物理规律的灵活运用.2．如图，竖直平面内放着两根间距L = 1m 、电阻不计的足够长平行金属板M 、N ，两板间接一阻值R= 2Ω的电阻，N 板上有一小孔Q ，在金属板M 、N 及CD 上方有垂直纸面向里的磁感应强度B 0= 1T 的有界匀强磁场，N 板右侧区域KL 上、下部分分别充满方向垂直纸面向外和向里的匀强磁场，磁感应强度大小分别为B 1=3T 和B 2=2T ．有一质量M = 0.2kg 、电阻r =1Ω的金属棒搭在MN 之间并与MN 良好接触，用输出功率恒定的电动机拉着金属棒竖直向上运动，当金属棒达最大速度时，在与Q 等高并靠近M 板的P 点静止释放一个比荷的正离子，经电场加速后，以v =200m/s 的速度从Q 点垂直于N 板边界射入右侧区域．不计离子重力，忽略电流产生的磁场，取g=．求：（1）金属棒达最大速度时，电阻R 两端电压U ；（2）电动机的输出功率P ；（3）离子从Q 点进入右侧磁场后恰好不会回到N 板，Q 点距分界线高h 等于多少．【答案】（1）2V （2）9W （3）21.210m -⨯【解析】试题分析：（1）离子从P 运动到Q ，由动能定理：① 解得R 两端电压② （2）电路的电流③ 安培力④ 受力平衡⑤ 由闭合电路欧姆定律⑥ 感应电动势⑦ 功率⑧联立②-⑧式解得：电动机功率⑨ (3)如图所示，设离子恰好不会回到N 板时，对应的离子在上、下区域的运动半径分别为和,圆心的连线与N 板的夹角为φ．在磁场中，由⑩解得运动半径为11 在磁场中，由12 解得运动半径为13 由几何关系得14 15解 ⑩--15得:16考点：带电粒子在匀强磁场中的运动.3．如图所示为实验室常用的两个量程的电压表原理图．当使用O 、A 两接线柱时，量程为3V ；当使用O 、B 两接线柱时，量程为15V ．已知电流计的内电阻R g =500Ω，满偏电流I g =100 μA ．求分压电阻R 1和R 2的阻值．【答案】452.9510,1.210⨯Ω⨯Ω【解析】【分析】【详解】本题的关键是明确电压表是电流表与分压电阻串联而改装成的，当电压表达到量程时通过电流表的电流应为满偏电流，然后根据串并联规律求出分压电阻的大小即可．解：串联分压电路的特点就是电流相同，在改装的电压表中，各量程达到满偏电压时，经过“表头”的电流均为满偏电流．根据串并联规律，接O 、A 时：I g =，解得==2.95，接O 、B 时：I g =，解得===1.2，4．在如图（a ）所示的电路中，R 1为定值电阻，R 2为滑动变阻器，闭合开关S ，将滑动变阻器的滑动触头P 从最右端滑到最左端，两个电压表的示数随电路中电流变化的完整过程图线如图所示，则：（1）V 1表示数随电流变化的图像是甲乙两条图线中的哪条？并求出定值电阻R 1的阻值； （2）求电源的电动势和内阻大小；（3）求电源效率的最大值和电源最大输出功率.【答案】（1）V 1表的示数随电流变化的图像是乙图线，15R =Ω；（2）6V E =，5r =Ω；（3）max 83.3%η≈，max 1.8W P =外。

物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是调光台灯的简化电路图,L标有“220V40W”。

闭合开关S,不考虑灯泡电阻的变化,则（）A. 当滑片P从b端向a端移动时,电路总电阻变大B. 当滑片P从a端向b端移动时,灯泡变亮C. 当滑片P在a端时,灯泡正常发光D. 当滑片P在b端时,电路总功率最大【答案】C【解析】【解答】由电路图知道，灯泡和滑动变阻器串联在一起；当滑片P从b端向a端移动时，滑动变阻器接入电路的电阻减小，所以电路总电阻变小，A不符合题意；当滑片P从a端向b端移动时，滑动变阻器接入电路的电阻变大，电路总电阻变大，电流减小，由P=I2R知道，灯泡的实际功率减小，灯泡亮度会变暗，B不符合题意；当滑片P在a端时，滑动变阻器接入电路的电阻为0，灯泡两端的电压等于电源电压220V，所以灯泡正常发光，C符合题意；当滑片P在b端时，总电阻最大，电路中电流最小，由P=UI知道，电路总功率最小，D不符合题意，故答案为：C。

【分析】灯泡和滑动变阻器串联，根据滑片移动的方向判定电阻的变化，根据欧姆定律和电功率公式判定灯泡亮度的变化.2．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．3．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．4．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。

高考物理闭合电路的欧姆定律试题(有答案和解析)一、高考物理精讲专题闭合电路的欧姆定律1．电源的电动势为4.8V 、外电阻为4.0Ω时，路端电压为4.0V 。

如果在外电路并联一个6.0Ω的电阻，路端电压是多大？ 【答案】3.6V 【解析】 【详解】由题意可知当外电阻为4.0Ω时，根据欧姆定律可知电流4A 1.0A 4U I R ===外由闭合电路欧姆定律()E I R r =+代入数据解得r =0.8Ω当外电路并联一个6.0Ω的电阻时462.446R ⨯==Ω+并 电路中的总电流4.8A=1.5A 2.40.8E I R r '==++并 所以路端电压1.52.4V3.6V U I R '==⨯'=并2．在如图所示的电路中，电源电动势E =3.0 V ，内电阻r =1.0 Ω；电阻R 1=10 Ω，R 2=10 Ω，R 3=35 Ω；电容器的电容C=1000 μF ，电容器原来不带电。

求接通电键S 后流过R 4的总电荷量（保留两位有效数字）。

【答案】2.0×10-3C【解析】 【详解】接通电键S 前，R 2与R 3串联后与R 1并联，所以闭合电路的总电阻：123123()R R R R r R R R +=+++由闭合电路欧姆定律得，通过电源的电流：E IR=电源的两端电压：U E Ir =－则R 3两端的电压：3323R U U R R =+ 接通电键S 后通过R 4的总电荷量就是电容器的电荷量。

根据Q CU =可得：3Q CU =代入数据解得：-32.010C Q =⨯3．如图所示电路中，电阻R 1=R 2=R 3=10Ω，电源内阻r =5Ω，电压表可视为理想电表。

当开关S 1和S 2均闭合时，电压表的示数为10V 。

求： （1）电源的电动势（2）当开关S 1闭合而S 2断开时，电压表的示数【答案】(1)E =20V(2)16V 【解析】 【详解】(1)电阻R 2中的电流221A U I R == 外电阻1321315R R R R R R =+=Ω+根据闭合电路欧姆定律EI R r=+ 得E =I （R +r ）代入数据解得：E =1×（15+5）V=20V(2)当开关S 1闭合而S 2断开时；由闭合电路欧姆定律可知：1212R R U E R R R+=++解得：16V U =4．如图所示的电路中，当S 闭合时，电压表和电流表(均为理想电表)的示数各为1.6V 和0.4A ．当S 断开时，它们的示数各改变0.1V 和0.1A ，求电源的电动势和内电阻．【答案】E ＝2 V ，r ＝1 Ω 【解析】试题分析：当S 闭合时，R 1、R 2并联接入电路，由闭合电路欧姆定律得： U 1＝E －I 1r 即E ＝1．6＋0．4r ，①当S 断开时，只有R 1接入电路，由闭合电路欧姆定律得： U 2＝E －I 2r ，即E ＝（1．6＋0．1）＋（0．4－0．1）r ，② 由①②得：E ＝2 V，r ＝1 Ω． 考点：闭合电路欧姆定律【名师点睛】求解电源的电动势和内阻，常常根据两种情况由闭合电路欧姆定律列方程组求解，所以要牢记闭合电路欧姆定律的不同表达形式．5．如图所示，为某直流电机工作电路图(a)及电源的U -I 图象(b)。

高中物理部分电路欧姆定律试题(有答案和解析)一、高考物理精讲专题部分电路欧姆定律1．如图所示，电源电压恒定不变，小灯泡L上标有“6V 3W”字样，滑动变阻器R最大阻值为36Ω，灯泡电阻不随温度变化。

闭合S、S1、S2，当滑动变阻器滑片位于最右端时，电压表示数为3V；闭合S、S1，断开S2，当滑动变阻器滑片位于最左端时，灯泡正常发光。

求：（1）电源电压；（2）R0的阻值。

【答案】（1）12V（2）【解析】【详解】（1）灯泡的电阻：；当闭合S、S1、S2，当滑动变阻器滑片位于最右端时，电路中的电流电源的电压U=I（R L+R）=0.25A×（12Ω+36Ω）=12V；（2）闭合S、S1，断开S2，当滑动变阻器滑片位于最左端时，∵灯泡正常发光，∴电路中的电流R0两端的电压U0=U-U L=12V-6V=6V，【点睛】本题考查了串联电路的特点和欧姆定律、电功率的应用，关键是开关闭合、断开时电路变化的判断和知道额定电压下灯泡正常发光。

2．为了检查双线电缆CE、FD中的一根导线由于绝缘皮损坏而通地的某处，可以使用如图所示电路。

用导线将AC、BD、EF连接，AB为一粗细均匀的长L AB=100厘米的电阻丝，接触器H可以在AB上滑动。

当K1闭合移动接触器，如果当接触器H和B端距离L1=41厘米时，电流表G中没有电流通过。

试求电缆损坏处离检查地点的距离（即图中DP的长度X）。

其中电缆CE=DF=L=7．8千米，AC、BD和EF段的电阻略去不计。

【答案】6.396km【解析】【试题分析】由图得出等效电路图，再根据串并联电路规律及电阻定律进行分析，联立可求得电缆损坏处离检查地点的距离．等效电路图如图所示：电流表示数为零，则点H和点P的电势相等。

由得，则又由以上各式得：X=6.396km【点睛】本题难点在于能否正确作出等效电路图，并明确表头电流为零的意义是两端的电势相等．3．如图所示为检测某传感器的电路图，传感器上标有“3 V 0．9 W”的字样（传感器可看做一个纯电阻），滑动变阻器R0上标有“10 Ω 1 A”的字样，电流表的量程为0．6 A，电压表的量程为3 V．求（1）传感器的电阻和额定电流？（2）为了确保电路各部分的安全，在a、b之间所加的电源电压最大值是多少？（3）如果传感器的电阻变化超过标准值1 Ω，则该传感器就失去作用．实际检测时，将一个恒压电源加在图中a、b之间，闭合开关S，通过调节R0来改变电路中的电流和R0两端的电压，检测记录如下：电压表示数U/V电流表示数I/A第一次1．480．16第二次0．910．22若不计检测电路对传感器电阻的影响，你认为这个传感器是否仍可使用？此时a、b间所加的电压是多少？【答案】（1）10 Ω 0．3 A （2）6 V （3）仍可使用 3 V【解析】（1）R传＝＝Ω＝10 ΩI传＝＝A＝0．3 A（2）最大电流I＝I传＝0．3 A电源电压最大值U m＝U传＋U0U传为传感器的额定电压，U0为R0m＝10 Ω时R0两端的电压，即U0＝I传·R0m＝0．3×10 V＝3 V所以U m＝U传＋U0＝3 V＋3 V＝6 V（3）设实际检测时加在a 、b 间的电压为U ，传感器的实际电阻为R 传′，根据第一次实验记录数据有U ＝I 1R 传′＋U 1根据第二次实验记录数据有U ＝I 2R 传′＋U 2代入数据解得R 传′＝9．5 Ω，U ＝3 V传感器的电阻变化为ΔR ＝R 传－R 传′＝10 Ω－9．5 Ω＝0．5 Ω＜1 Ω所以此传感器仍可使用4． 4～1.0T 范围内，磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）（4）磁场反向，磁敏电阻的阻值不变．【解析】（1）当B ＝0.6T 时，磁敏电阻阻值约为6×150Ω＝900Ω，当B ＝1.0T 时，磁敏电阻阻值约为11×150Ω＝1650Ω．由于滑动变阻器全电阻20Ω比磁敏电阻的阻值小得多，故滑动变阻器选择分压式接法；由于xV A xR R R R >，所以电流表应内接．电路图如图所示．（2）方法一：根据表中数据可以求得磁敏电阻的阻值分别为：130.4515000.3010R -=Ω=Ω⨯，230.911516.70.6010R -=Ω=Ω⨯，331.5015001.0010R -=Ω=Ω⨯， 431.791491.71.2010R -=Ω=Ω⨯，532.7115051.8010R -=Ω=Ω⨯， 故电阻的测量值为1234515035R R R R R R ++++=Ω=Ω（1500－1503Ω都算正确．） 由于0150010150R R ==，从图1中可以读出B ＝0.9T方法二：作出表中的数据作出U－I图象，图象的斜率即为电阻（略）．（3）在0～0.2T范围，图线为曲线，故磁敏电阻的阻值随磁感应强度非线性变化（或非均匀变化）；在0.4～1.0T范围内，图线为直线，故磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）；（4）从图3中可以看出，当加磁感应强度大小相等、方向相反的磁场时，磁敏电阻的阻值相等，故磁敏电阻的阻值与磁场方向无关．本题以最新的科技成果为背景，考查了电学实验的设计能力和实验数据的处理能力．从新材料、新情景中舍弃无关因素，会看到这是一个考查伏安法测电阻的电路设计问题，及如何根据测得的U、I值求电阻．第（3）、（4）问则考查考生思维的灵敏度和创新能力．总之本题是一道以能力立意为主，充分体现新课程标准的三维目标，考查学生的创新能力、获取新知识的能力、建模能力的一道好题．5．如图所示，U=10V，电阻R1=4Ω，R2=6Ω，电容C=30μF。
