尺寸公差与形位公差习题一、判断题〔正确的打，，错误的打X〕1.公差可以说是允许零件尺寸的最大偏差。
（）2.基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（）3.国家标准规定，孔只是指圆柱形的内表面。
（）4.图样标注（））20O0.02i mm的轴，加工得愈靠近基本尺寸就愈精确。
（）5.孔的基本偏差即下偏差，轴的基本偏差即上偏差。
（）6.某孔要求尺寸为。
20-0.047,今测得其实际尺寸为。
19.962mm,可以判断该孔合格。
（）7.未注公差尺寸即对该尺寸无公差要求。
（）8.基本偏差决定公差带的位置。
（）9.某平面对基准平面的平行度误差为0.05mm,那么这平面的平面度误差一定不大于0.05mm。
（）10.某圆柱面的圆柱度公差为0.03mm,那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。
（）11.对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（）12.对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（）13.某实际要素存在形状误差，则一定存在位置误差。
（）14.图样标注中①20「21mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。
（）15.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（）16.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（）17.零件图样上规定①d实际轴线相对于①D基准轴线的同轴度公差为①0.02mm。
这表明只要①d实际轴线上各点分别相对于①D基准轴线的距离不超过0.02mm,就能满足同轴度要求。
（）18.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（）19.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（）20.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
（）21.尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。
一、填空题1．轴的基本偏差代号为________～________时，与基准孔配合形成间隙配合。
2．孔和轴的公差带由__________决定大小，由___________决定位置。
3．已知*基准孔的公差为0.013，则它的下偏差为________mm，上偏差为________mm。
4．在任意方向上，线的位置度公差带形状是________________________，在给定的一个方向上，线的位置度公差带形状是________________________。
5．圆度和圆柱度公差等级有____级，其它注出形位公差项目的等级有____。
6．孔的最大实体尺寸即孔的________•极限尺寸，轴的最大实体尺寸为轴的________极限尺寸。
7．国标按螺纹公差等级和旋合长度规定了3种精度级，分别称为__________、__________和__________。
8.根据国标规定，向心滚动轴承按其尺寸公差和旋转精度分为__________个公差等级，其中__________级精度最高，__________级精度最低。
9．国标规定的表面粗糙度高度参数（名称和代号）有________________、________________、________________。
10．根据泰勒原则，量规通规的工作面应是_________表面，止规的工作面应是________表面。
11．圆柱度和径向全跳动公差带的________相同，________不同。
二、判断题（若正确请在题后的括弧内打"√”）1．零件尺寸的公差等级越高，其基本偏差的绝对值就越小。
( )2．φ30M8／h7和φ30H8／m7的配合性质相同。
( )3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。
( ) 4．直线度公差带一定是距离为公差值t 的两平行平面之间的区域。
( )5．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。

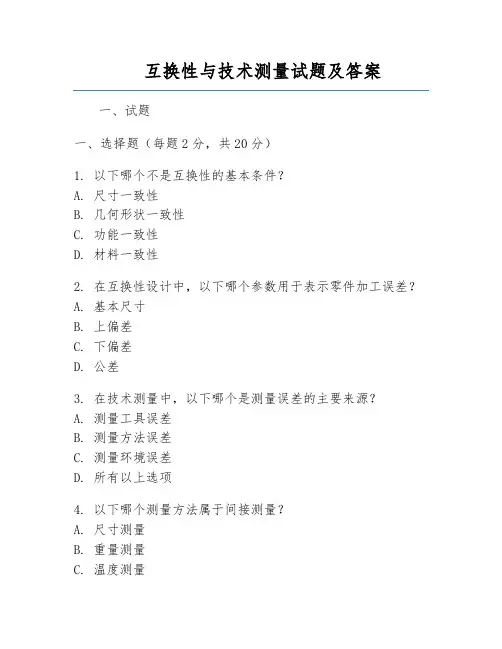

互换性与技术测量试题及答案一、试题一、选择题（每题2分，共20分）1. 以下哪个不是互换性的基本条件？A. 尺寸一致性B. 几何形状一致性C. 功能一致性D. 材料一致性2. 在互换性设计中，以下哪个参数用于表示零件加工误差？A. 基本尺寸B. 上偏差C. 下偏差D. 公差3. 在技术测量中，以下哪个是测量误差的主要来源？A. 测量工具误差B. 测量方法误差C. 测量环境误差D. 所有以上选项4. 以下哪个测量方法属于间接测量？A. 尺寸测量B. 重量测量C. 温度测量D. 压力测量5. 在互换性设计中，以下哪个表示配合的最小间隙？A. 基本尺寸B. 上偏差C. 下偏差D. 公差二、判断题（每题2分，共20分）1. 互换性设计可以降低制造成本。
（）2. 公称尺寸是指零件的加工尺寸。
（）3. 在技术测量中，绝对误差是指测量值与真实值之间的差。
（）4. 测量误差越小，测量精度越高。
（）5. 在互换性设计中，配合间隙越大，零件磨损越严重。
（）三、填空题（每题2分，共20分）1. 互换性设计的基本原则是保证零件的______、______和______。
2. 在互换性设计中，公差带是由______、______和______组成的。
3. 测量误差包括______误差、______误差和______误差。
4. 在技术测量中，测量方法误差主要包括______误差、______误差和______误差。
5. 互换性设计中的配合分为______配合、______配合和______配合。
四、简答题（每题5分，共20分）1. 简述互换性设计的基本原则。
2. 简述测量误差的分类及特点。
3. 简述互换性设计中的配合种类及其特点。
4. 简述技术测量中减小测量误差的方法。
二、答案一、选择题1. D2. D3. D4. B5. C二、判断题1. √2. ×3. √4. √5. ×三、填空题1. 尺寸一致性、几何形状一致性、功能一致性2. 基本尺寸、上偏差、下偏差3. 系统误差、随机误差、粗大误差4. 方法误差、操作误差、环境误差5. 过盈配合、间隙配合、过渡配合四、简答题1. 互换性设计的基本原则：保证零件的尺寸一致性、几何形状一致性和功能一致性。
尺寸公差与形位公差习题一、判断题〔正确的打，，错误的打X〕1.公差可以说是允许零件尺寸的最大偏差。
（）2.基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（）3.国家标准规定，孔只是指圆柱形的内表面。
（）4.图样标注（））20O0.02i mm的轴，加工得愈靠近基本尺寸就愈精确。
（）5.孔的基本偏差即下偏差，轴的基本偏差即上偏差。
（）6.某孔要求尺寸为。
20-0.047,今测得其实际尺寸为。
19.962mm,可以判断该孔合格。
（）7.未注公差尺寸即对该尺寸无公差要求。
（）8.基本偏差决定公差带的位置。
（）9.某平面对基准平面的平行度误差为0.05mm,那么这平面的平面度误差一定不大于0.05mm。
（）10.某圆柱面的圆柱度公差为0.03mm,那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。
（）11.对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（）12.对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（）13.某实际要素存在形状误差，则一定存在位置误差。
（）14.图样标注中①20「21mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。
（）15.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（）16.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（）17.零件图样上规定①d实际轴线相对于①D基准轴线的同轴度公差为①0.02mm。
这表明只要①d实际轴线上各点分别相对于①D基准轴线的距离不超过0.02mm,就能满足同轴度要求。
（）18.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（）19.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（）20.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
（）21.尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

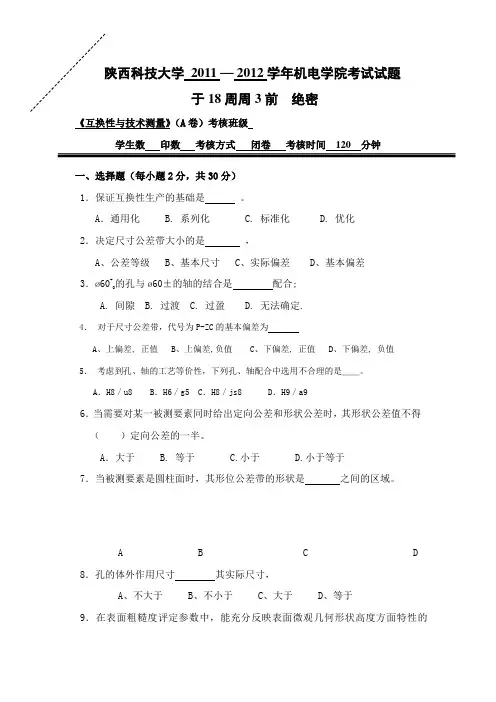

陕西科技大学2011 — 2012学年机电学院考试试题于18周周3前绝密《互换性与技术测量》（A卷）考核班级学生数印数考核方式闭卷考核时间120 分钟一、选择题（每小题2分，共30分）1．保证互换性生产的基础是。
A．通用化 B. 系列化 C. 标准化 D. 优化2．决定尺寸公差带大小的是，A、公差等级B、基本尺寸C、实际偏差D、基本偏差3．ø60+的孔与ø60±的轴的结合是配合;A. 间隙B. 过渡C. 过盈D. 无法确定.4．对于尺寸公差带，代号为P-ZC的基本偏差为A、上偏差, 正值B、上偏差,负值C、下偏差, 正值D、下偏差, 负值5．考虑到孔、轴的工艺等价性，下列孔、轴配合中选用不合理的是＿＿。
A．H8／u8 B．H6／g5 C．H8／js8 D．H9／a96．当需要对某一被测要素同时给出定向公差和形状公差时，其形状公差值不得（）定向公差的一半。
A．大于 B. 等于 C.小于 D.小于等于7．当被测要素是圆柱面时，其形位公差带的形状是之间的区域。
A B C D 8．孔的体外作用尺寸其实际尺寸，A、不大于B、不小于C、大于D、等于9．在表面粗糙度评定参数中，能充分反映表面微观几何形状高度方面特性的是。
A. Ra、B. RzC. R YD. R S m10．.如图2-1所示车床顶尖高度尺寸链，属于减环的是( )。
A．A1 B．A2 C．A3 D．A0a） b）11．公差要求是否实现需要通过来判断。
A．计算 B.考察 C.检测 D.实验12．滚动轴承内圈与基本偏差为h的轴颈形成配合A．间隙； B．过盈； C．过渡； D．无法确定。
13. 普通内螺纹中径合格条件是 .A. D2fe≤D2min D2s≥D2maxB. D2fe≥D2min D2s≤D2maxC. D2fe≤D2max D2s≥D2minD. D2max≥D2fe≥D2min14．螺纹标注：M 20×2－7h－L 中，“7h”表示。
尺寸公差与形位公差习题一、判断题〔正确的打√，错误的打X〕1．公差可以说是允许零件尺寸的最大偏差。
（）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（）3．国家标准规定，孔只是指圆柱形的内表面。
（）mm的轴，加工得愈靠近基本尺寸就愈精确。
（）4．图样标注φ200-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。
（）6．某孔要求尺寸为φ20-0.046，今测得其实际尺寸为φ19.962mm，可以判断该孔合格。
-0.067（）7．未注公差尺寸即对该尺寸无公差要求。
（）8．基本偏差决定公差带的位置。
（）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（）11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（）12．对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（）13．某实际要素存在形状误差，则一定存在位置误差。
（）mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任14．图样标注中Φ20+0.021意确定。
（）15．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
（）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（）20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
第一章绪论思考题1-1 广义互换性的定义是什么？机械产品零部件互换的含义是什么？1-2 互换性与公差的关系是什么？进行零件精度设计时，确定公差大小的原则是什么？1-3 互换性在机器制造业中有什么作用和优越性？1-4 互换性原则是否在任何生产情况下都适用？试加以说明。
1-5 互换性可以分成哪两类，试述它们各自的特点和如何实现？1-6 何谓标准？何谓标准化？互换性生产与标准化的关系是什么？1-7 按标准的使用范围，我国如何制定标准，并进行划分？试述不同使用范围的标准各自的特点？1-8 为什么说当选定一个数值作为某种产品的参数指标时，这个数值就会“牵一发而动全身”？1-9 GB-T321-1980规定什么数列作为优先数系，试述这个数列的特点和优点？1-10 GB-T321-1980规定的优先数系分哪五个系列，试述这五个系列的特点和优点？1-11 何谓几何量公差包括的内容和几何量检测工作的作用？习题1 试按《几何量公差与检测》基本教材附表1-1写出基本系列R5中优先数从0.1到100的常用值。
2 试写出派生系列R5/3、R10/2、R20/3中自1以后的5个优先数（常用值）。
3 自IT6级以后，孔、轴标准公差等级系数为10,16,25,40,64,100,160,…。
试判断它们属于哪个优先数系列。
4 自3级开始至9级止，普通螺纹公差等系数为0.50,0.63,0.80,1.00,1.25,1.60,2.00。
试判断它们属于哪个优先数系列。
5 试写出家用灯泡15~100W中的各种瓦数，并指出它们属于优先数系中的哪个系列。
第二章几何量测量基础思考题2-1 我国法定计量单位中长度的基本单位是什么？试述第十七届国际计量大会通过的长度基本单位的定义？2-2 测量的实质是什么？一个完整的测量过程应包括哪四个要素？2-3 以量块作为传递长度基准量值的媒介有何优点，并说明量块的用途？2-4 量块的制造精度分哪几级，量块的检定精度分哪几等，分“级”和分“等”的主要依据是什么？2-5 量块按“级”和按“等”使用时的工作尺寸有何不同？何者测量精度更高？2-6 何谓量具、量规、量仪？2-7 计量器具的基本技术性能指标中，标尺示值范围与计量器具测量范围有何区别？标尺刻度间距、标尺分度值和灵敏度三者不何区别？示值误差与测量重复性有何区别？并举例说明。
北华航天工业学院 — 学年第 学期《互换性与技术测量》课程考试卷一、填空（每空1分，共18分）1．已知孔Ф30041.0020.0++，那么公差为 0.021 ，基本偏差为 +0.020 ， 最大实体尺寸为 Ф30.020 ，最小实体尺寸为 Ф30.041 。
2.基本偏差代号为P ～ZC 的孔，主要用于 过盈 配合，它的基本偏差为 上 偏差（答上或下偏差）。
3. Ф20021.00+mm 的孔和Ф20015.0002.0++ mm 的轴 配合属于 过渡 配合，其最大 间隙 等于 0.019mm ，最大 过盈 等于 -0.015 mm 。
4. 一般来说，轴的作用尺寸 大于 局部实际尺寸（答大于或小于或等于）。
5. 按等使用量块，是用它的 实际 尺寸，比按级使用精度 高 。
6. 通 规有磨损极限，其值为工件的 最大实体 尺寸。
7. 平键联结有 三 种连接形式。
键槽与键的配合中不会采用 过盈 配合。
二、是非判断（对打√，错打×）（每小题1分，共10分）1(√) 为使零件的几何参数具有互换性,必须把零件的加工误差控制在给定的范围内。
2(×)测量误差中的随机误差是可以消除的。
3(×)公差在一般情况下为正,在个别情况下也可以为负或零。
4(√)φ10E7、φ10E8、φ10E9三种孔的上偏差各不相同,而下偏差相同5(×) 轴上有一键槽，对称度公差为0.03mm,该键槽实际中心平面对基准轴线的最大偏离量为0.02mm,它是符合要求的。
6(×) 过渡配合可能有间隙,可能有过盈。
因此过渡配合可能是间隙配合, 也可能是过渡配合。
7(√)滚动轴承所有公差等级的公差带都单向配置在零线下侧，即上偏差为零。
8(×) 定向公差带可以综合控制被测要素的形状误差和位置误差。
9(×)螺纹中径是指螺纹大径和小径的平均值。
10(√)立式光学计测量尺寸误差采用的是相对测量法。
互换性与技术测量试卷(十二套)含部分答案-CAL-FENGHAI.-(YICAI)-Company One1互换性与技术测量试卷一一. 是非判断题：（是划“√”非划“×”）（10分）1.只要将零件的基本尺寸一致，则零件就具有互换性。
（×）2.数字为正的偏差称为上偏差，数字为负的偏差称为下偏差。
（×）3.误差是加工和检测过程中产生的，公差是设计给定的。
（√）4.φ10f7、φ10f8分别与φ10H8配合，它们的Xmin值相等。
（√）5.若某圆柱面的圆度误差值为0.005mm，则该圆柱面对轴线的径向圆跳动差值亦不小于0.005mm 。
（√）6.滚动轴承外圈与座孔的配合为基孔制、内圈与轴的配合为基轴制。
（×）7.精密粗糙度仪是采用针描原理进行测量的。
（√）8.在精密测量中，量块通常是按等使用的。
（√）9.已知某配合的Ymax=－25μm，Tf=35μm。
则此配合是过渡配合。
（√）10. 加工零件的实际尺寸愈靠近基本尺寸，就愈准确。
（×）二、填空题：（15分）1. 若某孔的尺寸标注为φ30+021.00mm，则该零件的MMS为30mm，又称为该零件的最小极限尺寸；其LMS为30.021mm，又称为该零件的最大极限尺寸；而加工允许的尺寸变动范围是0~0.021mm，称为该零件的公差。
若加工后测得某孔的实际尺寸为φ30mm，则该零件是（是、否）合格。
2. φ30F7/h7表示基本尺寸为30mm的基轴（基准）制的间隙配合。
其中F7、h6是公差带代号，F、h是基本偏差代号，7、6表示标准公差等级数。
3.极限尺寸判断原则是指孔和轴的作用尺寸不允许超过其最大实体尺寸，并在任何位置上孔和轴的实际尺寸不允许超过其最小实体尺寸。
4.测量的四要素为：测量对象；测量计量单位；测量方法；测量精确度。
5.测量误差按其性质分为三类，即随机误差粗大误差系统误差。
三、选择题：（10分）1.基本偏差为a~h的轴与基本偏差为H的孔可构成。
填空题1．轴的基本偏差代号为________～________时，与基准孔配合形成间隙配合。
2．孔和轴的公差带由__________决定大小，由___________决定位置。
3．已知某基准孔的公差为0.013，则它的下偏差为________mm，上偏差为________mm。
4．在任意方向上，线的位置度公差带形状是________________________，在给定的一个方向上，线的位置度公差带形状是________________________。
5．圆度和圆柱度公差等级有____级，其它注出形位公差项目的等级有____。
6．孔的最大实体尺寸即孔的________•极限尺寸，轴的最大实体尺寸为轴的________极限尺寸。
9．国标规定的表面粗糙度高度参数（名称和代号）有________________、________________、________________。
10．根据泰勒原则，量规通规的工作面应是_________表面，止规的工作面应是________表面。
11．圆柱度和径向全跳动公差带的________相同，________不同。
一、判断题（若正确请在题后的括弧内打“√”）1．零件尺寸的公差等级越高，其基本偏差的绝对值就越小。
( )2．φ30M8／h7和φ30H8／m7的配合性质相同。
( )3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。
( ) 4．直线度公差带一定是距离为公差值t 的两平行平面之间的区域。
( )5．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。
( )7．测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。
( )8、光滑极限量规通规的基本尺寸等于工件的最大极限尺寸。
( )9．零件的实际尺寸越接近其基本尺寸就越好。
( )10．使用的量块数越多，组合出的尺寸越准确。
( )，孔公差为0.039mm，轴公差为0.025mm，已知配三、某基孔制配合，基本尺寸为50mm合的最小间隙是＋0.009 mm，试确定孔、轴极限偏差，画出孔、轴尺寸公差带图。
陕西科技大学2011 — 2012学年机电学院考试试题于18周周3前绝密《互换性与技术测量》（A卷）考核班级学生数印数考核方式闭卷考核时间120 分钟一、选择题（每小题2分，共30分）1．保证互换性生产的基础是。
A．通用化 B. 系列化 C. 标准化 D. 优化2．决定尺寸公差带大小的是，A、公差等级B、基本尺寸C、实际偏差D、基本偏差3．60+的孔与60±的轴的结合是配合;A. 间隙B. 过渡C. 过盈D. 无法确定.4．对于尺寸公差带，代号为P-ZC的基本偏差为A、上偏差, 正值B、上偏差,负值C、下偏差, 正值D、下偏差, 负值5．考虑到孔、轴的工艺等价性，下列孔、轴配合中选用不合理的是＿＿。
A．H8／u8 B．H6／g5 C．H8／js8 D．H9／a96．当需要对某一被测要素同时给出定向公差和形状公差时，其形状公差值不得（）定向公差的一半。
A．大于 B. 等于 C.小于 D.小于等于7．当被测要素是圆柱面时，其形位公差带的形状是之间的区域。
A B CD8．孔的体外作用尺寸其实际尺寸，A、不大于B、不小于C、大于D、等于9．在表面粗糙度评定参数中，能充分反映表面微观几何形状高度方面特性的是。
A. Ra、B. RzC. R YD. R S m10．.如图2-1所示车床顶尖高度尺寸链，属于减环的是( )。
1A．A1 B．A2 C．A3 D．A0a）b）11．公差要求是否实现需要通过来判断。
A．计算 B.考察 C.检测 D.实验12．滚动轴承内圈与基本偏差为h的轴颈形成配合A．间隙；B．过盈；C．过渡；D．无法确定。
13. 普通内螺纹中径合格条件是.A. D2fe≤D2min D2s≥D2maxB. D2fe≥D2min D2s≤D2maxC. D2fe≤D2max D2s≥D2minD. D2max≥D2fe≥D2min14．螺纹标注：M 20×2－7h－L 中，“7h”表示。
A. 中径和大径公差带;B. 中径公差带;C. 小径公差带;D. 中径和小径公差带15．齿轮的传动精度、平稳精度和接触精度。
A．必须选择同一精度等级 B.可选择不同精度等级C.必须传递运动准确性精度等级最高D.必须传动平稳性精度等级最高二、填空题（每空1分，共15分）1. 尺寸公差带二要素是指公差带的.2. GB/将线性尺寸的标准公差分为20级，其中最高级为3. 表面粗糙度的两个高度特征参数中，比较全面客观地反映表面微观几何形状特征的是。
4 .配合精度要求高的零件，其表面粗糙度数值应5.齿轮精度指标F P的名称是，6.在一定测量条件下，n次测取同一量值x, 其测量误差绝对值和符号以不可预计的方式变化,则为误差7.滚动轴承国家标准将内圈内径的公差带规定在零线的8.优先数系派生系列Rr/p 是指从Rr 中每逢 项选一项所构成的优先数系9.配合公差的数值愈小，则相互配合的孔、轴的公差等级愈10.齿轮精度指标Fr 的名称是_______________ ，属于_______________公差组，是评定齿轮_______________的单项指标。
11.尺寸φ80JS8，已知IT8=46μm ，则其最大极限尺寸是 mm ，最小极限尺寸是 mm 。
12.作用在轴承上的径向载荷可以分为局部载荷，循环载荷和 三类。
三、填表（每空2分，共20分）1.根据已知项，填写未知项。
2.根据下图，填下表。
Ф60（2）判断该螺栓的合格性。
试题答案要点及评分细则课程名称：互换性与技术测量(B卷) 专业年级：填写人：参考答案及得分要点评分标准（得分）一选择题（每题2分，共30分）正确每个得2分1C2A3B4B5D 6A7A8A9A10C 11C12B13C14A15B二填空题（每题1分共10分）正确每个得1分1位置和大小；2 IT01；3 Ra ;4 较小5 齿距累积误差6 随机；7下方；8 十；9高；正确每个得1分10 齿圈径向跳到误差；11 ；；12 摆动三填表（每空2分）每空正确2分(1)+ ；；0；；(2)60;;包容要求；最大实体边界；60da（60 ）fa<四分析题（第1小题10分，第2小题10分，共20分）1.答共5处错误改正一处2分。
第 1 页（共 2 页）第 1 页（共2 页）一、填空二、1、允许零件几何参数的变动量称为（公差）三、2、按互换的程度不同，零部件的互换性可分为（完全）互换和（不完全）互换。
四、3、配合的选用方法有（计算法）（实验法）（类比法）.五、4、公差类型有（尺寸（角度））公差，（形状）公差，（位置）公差和（表面粗糙度）。
六、5、向心滚动轴承（除圆锥滚子轴承）共分为：（B）（C）（D）(E)(G)五等级，其中（B）级最高，（G）级最低。
七、6、配合是指（基本尺寸）相同的，相互结合的孔和轴的公差带的关系。
八、7、光滑极限量规简称为（量规），它是检验（孔、轴零件）的没有（刻度）的专用检验工具。
九、8、根据配合的性质不同，配合分为（间隙）配合，（过盈）配合，（过渡）配合。
十、9、用量规检验工件尺寸时，如果（通）规能通过，（止）规不能通过，则该工件尺寸合格。
十一、10、按照构造上的特征，通用计量器具可分为（游标量具），（微动螺旋副量具），（机械量具），（光学量具），（气动量具），（电动量仪。
）十二、11、形状公差包括（直线度），（平面度），（圆度），（圆柱度），（线轮廓度），（面轮廓度）。
十三、12、国际单位制中长度的基本单位为（米）十四、13、位置公差包括（平行度），（垂直度），（倾斜度），（同轴度），（对称度），（位置度），（圆跳动），（全跳动）。
十五、14、在实际测量中，常用（相对）真值代替被测量的真值，例如，用量块检定千分尺，对千分尺的示值来说，量块的尺寸就可视为（相对）真值。
十六、15、螺纹按其用途不同，可分为（紧固）螺纹，（传动）螺纹和（密封）螺纹。
十七、16、表面粗糙度Ra、Rz、Ry三个高度参数中，（Ra）是主要参数十八、17、表面粗糙度的评定参数有（轮廓算术平均偏差Ra），（微观不平度十点高度Rz）(轮廓最大高度Ry),（轮廓微观不平度的平均距离Sw）,(轮廓的单峰平均间距S)，（支撑长度率Tp）十九、18、当通用量仪直接测量角度工件时，如果角度精度要求不高时，常用（万能量角器）测量；否则，用光学角分度头或（测角仪）测量。
二十、19、表面粗糙度检测方法有：（用光切粗糙度样块比较——比较法）（用电动轮廓仪测量——针描法）（用光切显微镜测量——光切法）（用干涉显微镜测量——干涉法）。
二十一、20、键的种类有（平键）（楔键）（半圆键）。
二十二、21、平键配合是一种（基轴）制的配合，配合种类只有三种，（较松）键连接，（一般）键联接和（较紧）键联接，其中（较松）键联接是间隙配合。
（一般）键联接和（较紧）键联接是过渡配合。
二十三、22、角度和锥度的检测方法有(用定值基准量具比较)（用通用量仪直接测量）和（用通用量具间接测量）二十四、23、平键和半圆键都是靠键和键槽的（侧）面传递扭矩。
二十五、24、检验工件最大实体尺寸的量规称为（通规）。
检验工件最小实体尺寸的量规称为（止规）。
二十六、二十七、二名词解释二十八、 1.基本尺寸：（设计时给定的尺寸）二十九、 2.实际尺寸：（通过测量得到的尺寸）三十、 3.尺寸公差：（允许尺寸的变动量）三十一、 4.极限尺寸：（允许尺寸变化的两个极端）三十二、 5.上偏差：（最大极限尺寸减其基本尺寸所得的代数差）三十三、 6.下偏差：（最小极限尺寸减其基本尺寸所得的代数差）三十四、7.基孔制：（基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形成各种配合的一种制度）三十五、8.基轴制：（基本偏差为一定的孔的公差带与不同的基本偏差的轴的公差带形成各种配合的一种制度）三十六、9.分度值：计量器具标尺上每一刻度间隔所代表的被测量的数值）三十七、10.综合测量：（同时测量零件上的几个有关参数，从而综合评定零件是否合格）三十八、11.单项测量：（个别地彼此没有联系地测量零件的单项被测量）三十九、12.接触测量：（仪器的测量头与测量零件的表面直接接触的测量）四十、13.非接触测量：(仪器的测量头与被测零件表面不接触的测量。
)四十一、14.形状误差：(单一被测实际要素对其理想要素的变动量。
)四十二、15.定位误差：(被测实际要素对具有确定位置的理想要素的变动量。
)四十三、16.表面粗糙度：（是指加工表面上具有的较小的间距的微小峰谷组成的微观几何形状特性）。
四十四、17.圆锥角：是指在通过圆锥轴线的截面内，两条素线间的夹角。
四十五、18.锥度C：是指两个垂直于圆锥轴线截面的圆锥直径之差与该两截面间的轴向距离之比。
四十六、19.孔的作用尺寸：(指在配合的全长上，与实际孔内接的最大理想轴的尺寸)。
四十七、轴的作用尺寸：(指在配合的全长上，与实际轴外接的最大理想轴的尺寸)四十八、20.测量误差：(是指测得值与被测量的真值之间的差异)。
四十九、21.测量范围：（计量器具所能测出被测量的最大与最小值）五十、五十一、三、简答题五十二、1、选定公差等级的基本原则是什么？五十三、答：在首先满足使用要求的前提下，尽量降低精度要求，使综合经济效果为最好五十四、2、基准制的选用原则是什么？五十五、答：主要考虑工艺的经济性和结构的合理性，一般情况下，优先采用基孔制，这样可以减少备用的定值孔用刀具、量具的种类，经济效益比较好五十六、3、那些情况下，采用基轴制？五十七、答：以下情况下，采用基轴制五十八、1）直接用冷拉钢材做轴，不再加工五十九、2）与标准件配合，如滚动轴承外环外径、标准圆柱销外径与孔的配合。
六十、3）仪器、仪表和钟表中的小尺寸段的公差与配合六十一、4）同一基本尺寸，一轴多孔且配合性质不同时六十二、4、在机械加工过程中，被加工表面的粗糙度是什么原因引起的？六十三、答：是由于刀痕、材料的塑性变形，工艺系统的高频震动，刀具与被加工表面的摩擦等原因引起的。
六十四、5、表面粗糙度对零件的使用性有什么影响？六十五、答：它对零件的配合性能、耐磨性、抗腐蚀性、接触刚性、抗疲劳强度、密封性及外观都有影响。
六十六、6、表面粗糙度高度参数允许值的选用原则是什么？六十七、答：总的原则是在满足使用功能要求的前提下，尽量选用较大的优先数值，具体地说六十八、1）同一零件上工作表面的粗糙度允许值应小于非工作表面的表面粗糙度六十九、2）受循环载荷的表面及易引起应力集中的表面（如圆角，沟槽）粗糙度允许值要小。
七十、3）配合性质相同时，零件尺寸小的比尺寸大的表面粗糙度允许值要小，同一公差等级，轴比孔的表面粗糙度允许值要小，同一公差等级，轴比孔的表面粗糙度要小七十一、4）运动速度高，单位压力大的摩擦表面应比运动速度低单位压力小的摩擦表面粗糙度允许值要小七十二、5）一般来讲，表面形状精度要求高的表面，表面粗糙度要小七十三、6）在选定表面粗糙度时，要考虑加工方法和经济效果。
