继电保护的四个基本要求

整定计算的基本要求继电保护有四个基本要求，即可靠性、选择性、灵敏性、速动性，要全面考虑。

在某些情况下，“四性”的要求有矛盾不能兼顾时，应有所侧重；片面强调某一项要求，都会导致保护复杂化、影响经济指标及不利于运行维护等弊病。

整定计算尤其需要处理好四性的协调关系。

(一) 可靠性要求保护装置处于良好状态，随时准备动作。

保护装置的误动作是造成正常情况下停电、事故情况下扩大事故的直接根源，因此必须避免，用简单的话来说，就是“该动的就动，不该动的不动”，即不误动、不拒动。

保护的可靠性主要由高质量的保护装置、合理的设计、可靠的安装调试、精心的运行维护来保证。

整定计算中，主要通过制定简单、合理的保护方案来保证。

另外在运行方式变化时应注意对定值进行调整以确保保护系统可靠动作。

(二) 选择性选择性是指当电力系统发生故障时，继电保护装置应该有选择性地切除故障部分，让非故障部分继续运行，使停电范围尽量缩小。

首先由故障线路或元件本身的保护切除故障，当上述保护或开关拒动时，才允许相邻保护动作。

继电保护选择性的满足，主要由整定计算来考虑，通过正确整定保护装置的动作值和动作时间来实现，即通常说的灵敏度和动作时间配合，其原则是从故障点向电源方面的各级保护，其灵敏度逐级降低，其动作时限逐级增长。

时限配合：上一级保护时限比下一级保护时限要大，所大的时限差，即为时限级差。

此时限级差视不同的配合情况选取不同的数值。

一般情况下，高精度时间元件的保护之间相互配合的级差采用0.3S；与差动及瓦斯保护、纵联保护、横差保护等之间配合的级差采用0.4S，定时限与反时限保护配合的级差采用 0.5S。

保护范围配合：也叫灵敏度有配合。

保护装置对被保护对象的故障反应有一定的范围，上一级保护的保护范围应比下一级相应段保护范围为短，即在下一级保护范围末端故障时，下一级保护动作，上一级保护不动作这叫做范围有配合。

选择性是继电保护中的一个很重要的问题，一般不允许无选择性产生。

继电保护的四个要求继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。

对于作用于继电器跳闸的继电保护，应同时满足四个基本要求，而对于作用于信号以及只反映不正常的运行情况的继电保护装置，这四个基本要求中有些要求可以降低。

1）选择性选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒动时，应由相邻设备或线路的保护将故障切除。

2）速动性速动性是指继电保护装置应能尽快地切除故障，以减少设备及用户在大电流、低电压运行的时间，降低设备的损坏程度，提高系统并列运行的稳定性。

一般必须快速切除的故障有：(1) 使发电厂或重要用户的母线电压低于有效值(一般为0.7倍额定电压)。

(2) 大容量的发电机、变压器和电动机内部故障。

(3) 中、低压线路导线截面过小，为避免过热不允许延时切除的故障。

(4) 可能危及人身安全、对通信系统造成强烈干扰的故障。

故障切除时间包括保护装置和断路器动作时间，一般快速保护的动作时间为0.04s～0.08s，最快的可达0.01s～0.04s，一般断路器的跳闸时间为0.06s～0.15s，最快的可达0.02s～0.06s。

对于反应不正常运行情况的继电保护装置，一般不要求快速动作，而应按照选择性的条件，带延时地发出信号。

3）灵敏性灵敏性是指电气设备或线路在被保护范围内发生短路故障或不正常运行情况时，保护装置的反应能力。

能满足灵敏性要求的继电保护，在规定的范围内故障时，不论短路点的位置和短路的类型如何，以及短路点是否有过渡电阻，都能正确反应动作，即要求不但在系统最大运行方式下三相短路时能可靠动作，而且在系统最小运行方式下经过较大的过渡电阻两相或单相短路故障时也能可靠动作。

系统最大运行方式：被保护线路末端短路时，系统等效阻抗最小，通过保护装置的短路电流为最大运行方式；系统最小运行方式：在同样短路故障情况下，系统等效阻抗为最大，通过保护装置的短路电流为最小的运行方式。

继电保护的基本要求
继电保护是电力系统必不可少的一部分，它是以“定位-控制-苛重”的原则，保护电灶系统的各个部分免受大的短路故障，改善运行的安全性。

它的基本用途是对电力系统的运行状况进行精确的评估；当故障发生时，及时采取恰当的措施来保护各系统的部分；故障发生后，避免故障的扩展，并尽可能减少故障的破坏。

要求继电保护必须具备以下基本要求：
一是可靠性。

继电保护装置要具有良好的可靠性，不仅能及时保护电力系统，而且能避免意外发生；
二是准确性。

当故障发生时，继电保护剧需可靠准确地定位，以便采取有效的措施停送故障部位；
三是正确性。

当故障发生时，继电保护装置控制荷载或故障线路的操作，以便尽可能的保护合理的荷载，避免将影响有限的故障扩大。

四是选择性。

继电保护应具有好的选择性，能依据故障的大小，准确辨别故障源，以便及时进行处理，而不会造成系统大范围的影响。

综上，继电保护技术具有可靠性、准确性、正确性、选择性等基本要求，它使电灶系统的故障处理更加可靠和高效，这极大的保障了电灶系统的运行安全。

继电保护装置必须满足的四个基本要求继电保护装置必须满足的四个基本要求：1、选择性：当系统发生故障时，继电保护装置只将故障设备切除，使停电范围尽量缩小，保证无故障部分继续运行。

2、速动性：电力系统发生故障时，要求能快速切除故障以提高电力系统并列运行的稳定性;减少用户在电压降低的异常情况下的运行时间，使电动机不致因电压降低时间过长而处于停止转动状态，并利于电压恢复时电动机的自起动，以加速恢复正常运行的进程;此外，还可避免扩大事故，减轻故障元件的损坏程度。

3、灵敏性：是指保护对其保护范围内的故障或不正常运行状态的反应能力，对于保护范围内故障，不论短路点的位置在哪里，短路类型如何，运行方式怎样变化，保护均应灵敏正确地反应。

4、可靠性：就是在保护范围以内发生属于它应该动作的故障时，不应该由于它本身的缺陷而拒绝动作;而在其它任何不属于它动作的情况下，不应该误动作。

1。

继电保护四原则HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】整定计算的基本要求继电保护有四个基本要求，即可靠性、选择性、灵敏性、速动性，要全面考虑。

在某些情况下，“四性”的要求有矛盾不能兼顾时，应有所侧重；片面强调某一项要求，都会导致保护复杂化、影响经济指标及不利于运行维护等弊病。

整定计算尤其需要处理好四性的协调关系。

(一) 可靠性要求保护装置处于良好状态，随时准备动作。

保护装置的误动作是造成正常情况下停电、事故情况下扩大事故的直接根源，因此必须避免，用简单的话来说，就是“该动的就动，不该动的不动”，即不误动、不拒动。

保护的可靠性主要由高质量的保护装置、合理的设计、可靠的安装调试、精心的运行维护来保证。

整定计算中，主要通过制定简单、合理的保护方案来保证。

另外在运行方式变化时应注意对定值进行调整以确保保护系统可靠动作。

(二) 选择性选择性是指当电力系统发生故障时，继电保护装置应该有选择性地切除故障部分，让非故障部分继续运行，使停电范围尽量缩小。

首先由故障线路或元件本身的保护切除故障，当上述保护或开关拒动时，才允许相邻保护动作。

继电保护选择性的满足，主要由整定计算来考虑，通过正确整定保护装置的动作值和动作时间来实现，即通常说的灵敏度和动作时间配合，其原则是从故障点向电源方面的各级保护，其灵敏度逐级降低，其动作时限逐级增长。

时限配合：上一级保护时限比下一级保护时限要大，所大的时限差，即为时限级差。

此时限级差视不同的配合情况选取不同的数值。

一般情况下，高精度时间元件的保护之间相互配合的级差采用0.3S；与差动及瓦斯保护、纵联保护、横差保护等之间配合的级差采用0.4S，定时限与反时限保护配合的级差采用 0.5S。

保护范围配合：也叫灵敏度有配合。

保护装置对被保护对象的故障反应有一定的范围，上一级保护的保护范围应比下一级相应段保护范围为短，即在下一级保护范围末端故障时，下一级保护动作，上一级保护不动作这叫做范围有配合。

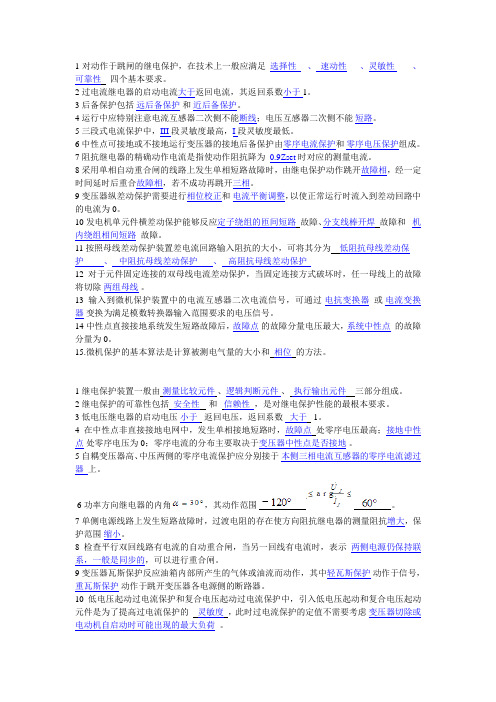

1对动作于跳闸的继电保护，在技术上一般应满足选择性、速动性、灵敏性、可靠性四个基本要求。

2过电流继电器的启动电流大于返回电流，其返回系数小于1。

3后备保护包括远后备保护和近后备保护。

4运行中应特别注意电流互感器二次侧不能断线；电压互感器二次侧不能短路。

5三段式电流保护中，III段灵敏度最高，I段灵敏度最低。

6中性点可接地或不接地运行变压器的接地后备保护由零序电流保护和零序电压保护组成。

7阻抗继电器的精确动作电流是指使动作阻抗降为0.9Zset 时对应的测量电流。

8采用单相自动重合闸的线路上发生单相短路故障时，由继电保护动作跳开故障相，经一定时间延时后重合故障相，若不成功再跳开三相。

9变压器纵差动保护需要进行相位校正和电流平衡调整，以使正常运行时流入到差动回路中的电流为0。

10发电机单元件横差动保护能够反应定子绕组的匝间短路故障、分支线棒开焊故障和机内绕组相间短路故障。

11按照母线差动保护装置差电流回路输入阻抗的大小，可将其分为低阻抗母线差动保护、中阻抗母线差动保护、高阻抗母线差动保护12对于元件固定连接的双母线电流差动保护，当固定连接方式破坏时，任一母线上的故障将切除两组母线。

13输入到微机保护装置中的电流互感器二次电流信号，可通过电抗变换器或电流变换器变换为满足模数转换器输入范围要求的电压信号。

14中性点直接接地系统发生短路故障后，故障点的故障分量电压最大，系统中性点的故障分量为0。

15.微机保护的基本算法是计算被测电气量的大小和相位的方法。

1继电保护装置一般由测量比较元件、逻辑判断元件、执行输出元件三部分组成。

2继电保护的可靠性包括安全性和信赖性，是对继电保护性能的最根本要求。

3低电压继电器的启动电压小于返回电压，返回系数大于 1。

4在中性点非直接接地电网中，发生单相接地短路时，故障点处零序电压最高；接地中性点处零序电压为0；零序电流的分布主要取决于变压器中性点是否接地。

5自耦变压器高、中压两侧的零序电流保护应分别接于本侧三相电流互感器的零序电流滤过器上。

继电保护有四个基本要求，即可靠性、选择性、灵敏性、速动性，要全面考虑。

在某些情况下，“四性”的要求有矛盾不能兼顾时，应有所侧重；片面强调某一项要求，都会导致保护复杂化、影响经济指标及不利于运行维护等弊病。

整定计算尤其需要处理好四性的协调关系。

(一) 可靠性要求保护装置处于良好状态，随时准备动作。

保护装置的误动作是造成正常情况下停电、事故情况下扩大事故的直接根源，因此必须避免，用简单的话来说，就是“该动的就动，不该动的不动”，即不误动、不拒动。

做范围有配合。

选择性是继电保护中的一个很重要的问题，一般不允许无选择性产生。

如不能做到应该按照相关规程进行处理，并尽量减小不配合导致失去选择性带来的危害。

为了满足选择性，企业供配电系统的继电保护需要一定时限，允许切除故障的时间一般为20～55s。

速动性和选择性往往是矛盾的，一般应首先满足选择性。

但应在满足选择性的情况下，尽量缩短切除故障的时间。

切除故障所需要的时间等于继电保护装置整定的延时时间及其动作时间与断路器跳闸至灭弧时间的总和，为此，应尽量采用快速继电保护和快速断路器。

但在允许有一定延时来切除故障的场合，不一定要选用快速动作的断路器和继电保护装置，以便降低设备投资费用。

保护装置在无法兼顾选择性和速动性的情况下，为了快速切除故障以保护某些关键设备，或为尽快恢复系统的正常运行，有时也只好牺牲选择性来保证速动性。

(三) 灵敏性在保护装置的保护范围内发生故障，保护反映的灵敏程度叫灵敏性，习惯上常叫灵敏度。

灵敏性用灵敏系数来衡量。

灵敏系数指在被保护对象的某一指定点 (通常指被保护对象的末端)发生金属性短路，故障量与整定值之统等值阻抗最小，而通过保护装置的短路电流为最大的运行方式。

??????? 最小运行方式是指电力系统处于短路阻抗为最大，短路电流为最小的状态的一种运行方式。

即指被保护线路末端短路时，系统等值阻抗最大，而通过保护装置的短路电流为最小的运行方式。

校验保护装置的灵敏度，应根据对保护装置动作最不利的条件进行计算，即把灵敏度校验点选在保护区末端，只校验在最小运行方式下该点发生两相短路时，保护装置的灵敏度是否满足要求。

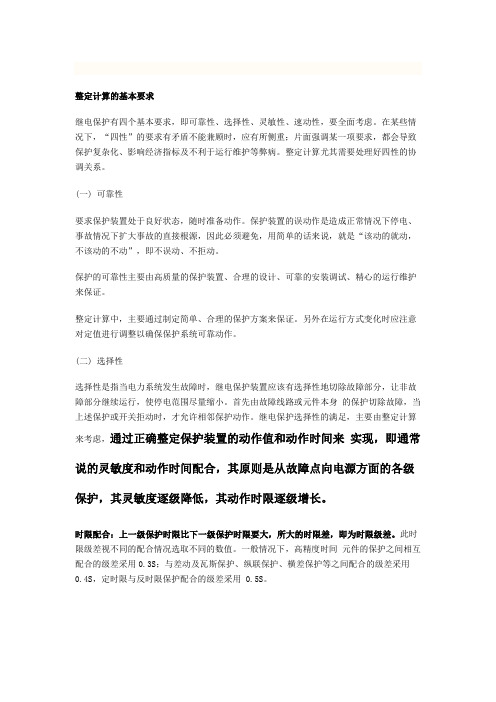

整定计算的基本要求继电保护有四个基本要求，即可靠性、选择性、灵敏性、速动性，要全面考虑。

在某些情况下，“四性”的要求有矛盾不能兼顾时，应有所侧重；片面强调某一项要求，都会导致保护复杂化、影响经济指标及不利于运行维护等弊病。

整定计算尤其需要处理好四性的协调关系。

(一) 可靠性要求保护装置处于良好状态，随时准备动作。

保护装置的误动作是造成正常情况下停电、事故情况下扩大事故的直接根源，因此必须避免，用简单的话来说，就是“该动的就动，不该动的不动”，即不误动、不拒动。

保护的可靠性主要由高质量的保护装置、合理的设计、可靠的安装调试、精心的运行维护来保证。

整定计算中，主要通过制定简单、合理的保护方案来保证。

另外在运行方式变化时应注意对定值进行调整以确保保护系统可靠动作。

(二) 选择性选择性是指当电力系统发生故障时，继电保护装置应该有选择性地切除故障部分，让非故障部分继续运行，使停电范围尽量缩小。

首先由故障线路或元件本身的保护切除故障，当上述保护或开关拒动时，才允许相邻保护动作。

继电保护选择性的满足，主要由整定计算来考虑，通过正确整定保护装置的动作值和动作时间来实现，即通常说的灵敏度和动作时间配合，其原则是从故障点向电源方面的各级保护，其灵敏度逐级降低，其动作时限逐级增长。

时限配合：上一级保护时限比下一级保护时限要大，所大的时限差，即为时限级差。

此时限级差视不同的配合情况选取不同的数值。

一般情况下，高精度时间元件的保护之间相互配合的级差采用0.3S；与差动及瓦斯保护、纵联保护、横差保护等之间配合的级差采用0.4S，定时限与反时限保护配合的级差采用 0.5S。

保护范围配合：也叫灵敏度有配合。

保护装置对被保护对象的故障反应有一定的范围，上一级保护的保护范围应比下一级相应段保护范围为短，即在下一级保护范围末端故障时，下一级保护动作，上一级保护不动作这叫做范围有配合。

选择性是继电保护中的一个很重要的问题，一般不允许无选择性产生。

继电保护的基本要求动作于跳闸的继电爱护，在技术上一般应满意四个基本要求，即选择性、速动性、灵敏性和牢靠性（1）选择性继电爱护动作的选择性是指爱护装置动作时，仅将故障元件从电力系统中切除，使停电的范围尽量小，以保证系统中的无故障部分仍能连续工作。

当k1短路时，爱护1、2动→跳1QF、2QF，有选择性；当k2短路时，爱护5、6动→跳5QF、6QF，有选择性；当k3短路时，爱护7、8动→跳7QF、8QF，有选择性；若爱护7拒动或7QF拒动，爱护5动→跳5QF（有选择性）；若爱护7和7QF正确动作于跳闸，爱护5动→跳5QF，则越级跳闸（非选择性）。

（2）速动性快速地切除故障可以提高电力系统并联运行的稳定性，削减用户在电压降低的状况下工作的时间，以及缩小故障元件的损坏程度。

对继电爱护速动性的详细要求，应依据电力系统的接线以及被爱护元件的详细状况来确定，例如：(1)依据维持系统稳定的要求，必需快速切除的高压输电线路上发生的故障；(2)使发电厂或重要用户的母线电压低于允许值(一般为0.7倍额定电压)的故障；(3)大容量的发电机、变压器以及电动机内部发生的故障；(4)1-10kV线路导线截面过小，为避开过热不允许延时切除的故障等；(5)可能危及人身平安、对通讯系统或铁道号志系统有剧烈干扰的故障等。

故障切除的总时间等于爱护装置动作时间和断路器动作时间之和。

一般的快速爱护的动作时间为0.04～0.08s，最快的可达0.01～0.02s；一般的断路器的动作时间为0.06～0.15s，最快的可达0.02～0.06s。

（3）灵敏性继电爱护的灵敏性，是指对于其爱护范围内发生故障或不正常运行状态的反应力量。

满意灵敏性要求的爱护装置应在区内故障时，不论短路点的位置和短路的类型如何，都能灵敏地正确反应。

通常灵敏性用灵敏系数来衡量，表示为Ksen：① 反应故障参数增加的爱护装置（如电流爱护），其灵敏系数：② 反应故障参数降低的爱护装置（如低电压爱护），其灵敏系数：其中故障参数的最小、最大计算值是依据实际可能的最不利运行方式、故障类型和短路点来计算的.（4）牢靠性爱护装置的牢靠性是指在该爱护装置规定的爱护范围内发生了它应当动作的故障时，它不应当拒绝动作(拒动），而在任何其他该爱护不应当动作的状况下，则不应当错误动作（误动）。

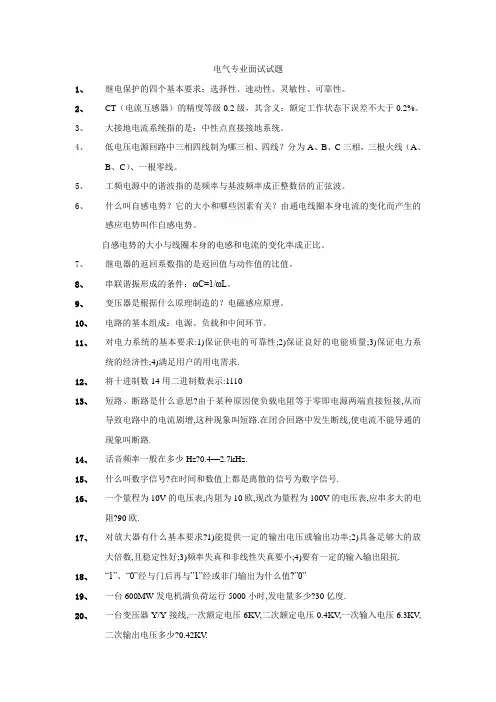

电气专业面试试题1、继电保护的四个基本要求：选择性、速动性、灵敏性、可靠性。

2、CT（电流互感器）的精度等级0.2级，其含义：额定工作状态下误差不大于0.2%。

3、大接地电流系统指的是：中性点直接接地系统。

4、低电压电源回路中三相四线制为哪三相、四线？分为A、B、C三相，三根火线（A、B、C）、一根零线。

5、工频电源中的谐波指的是频率与基波频率成正整数倍的正弦波。

6、什么叫自感电势？它的大小和哪些因素有关？由通电线圈本身电流的变化而产生的感应电势叫作自感电势。

自感电势的大小与线圈本身的电感和电流的变化率成正比。

7、继电器的返回系数指的是返回值与动作值的比值。

8、串联谐振形成的条件：ωC=1/ωL。

9、变压器是根据什么原理制造的？电磁感应原理。

10、电路的基本组成：电源、负载和中间环节。

11、对电力系统的基本要求:1)保证供电的可靠性;2)保证良好的电能质量;3)保证电力系统的经济性;4)满足用户的用电需求.12、将十进制数14用二进制数表示:111013、短路、断路是什么意思?由于某种原因使负载电阻等于零即电源两端直接短接,从而导致电路中的电流剧增,这种现象叫短路.在闭合回路中发生断线,使电流不能导通的现象叫断路.14、话音频率一般在多少Hz?0.4—2.7kHz.15、什么叫数字信号?在时间和数值上都是离散的信号为数字信号.16、一个量程为10V的电压表,内阻为10欧,现改为量程为100V的电压表,应串多大的电阻?90欧.17、对放大器有什么基本要求?1)能提供一定的输出电压或输出功率;2)具备足够大的放大倍数,且稳定性好;3)频率失真和非线性失真要小;4)要有一定的输入输出阻抗.18、“1”、“0”经与门后再与”1”经或非门输出为什么值?”0”19、一台600MW发电机满负荷运行5000小时,发电量多少?30亿度.20、一台变压器Y/Y接线,一次额定电压6KV,二次额定电压0.4KV,一次输入电压6.3KV,二次输出电压多少?0.42KV.供电公司招聘考试试题（继电保护）面试1.什么是电力系统的振荡？引起振荡的原因一般有哪些？答；并列运行的两个系统或发电厂失去同步的现象称为振荡。
