电气工程知识：电力系统对继电保护的基本要求是什么.doc

1、简述继电保护的基本原理和构成方式答：继电保护主要利用电力系统中元件发生短路或异常情况时的电气量（电流、电压、功率、频率等）的变化，构成继电保护动作的原理，也有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。

大多数情况下，不管反应哪种物理量，继电保护装置将包括测量部分（和定值调整部分）、逻辑部分、执行部分。

2、电力系统对继电保护的基本要求是什么?答：继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求。

这四“性”之间紧密联系，既矛盾又统一。

（1）可靠性是指保护该动作时应可靠动作，不该动作时应可靠不动作。

可靠性是对继电保护装置性能的最根本的要求。

（2）选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。

为保证对相邻设备和线路有配合要求的保护和同一保护内有配合要求的两元件（如起动与跳闸元件或闭锁与动作元件）的选择性，其灵敏系数及动作时间，在一般情况下应相互配合。

（3）灵敏性是指在设备或线路的被保护范围内发生金属性短路时，保护装置应具有必要的灵敏系数，各类保护的最小灵敏系数在规程中有具体规定。

选择性和灵敏性的要求，通过继电保护的整定实现。

（4）速动性是指保护装置应尽快地切除短路故障，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围，提高自动重合闸和备用电源或备用设备自动投入的效果等。

一般从装设速动保护（如高频保护、差动保护）、充分发挥零序接地瞬时段保护及相间速断保护的作用、减少继电器固有动作时间和开关跳闸时间等方面入手来提高速动性。

3、简述220千伏及以上电网继电保护整定计算的基本原则和规定答：（1）对于220千伏及以上电压电网的线路继电保护一般都采用近后备原则。

当故障元件的一套继电保护装置拒动时，由相互独立的另一套继电保护装置动作切除故障，而当断路器拒绝动作时，起动断路器失灵保护，断开与故障元件相连的所有其他联接电源的断路器。

电气工程师-专业基础（供配电）-电气工程基础-4.1电力系统基本知识[单选题]1.目前我国电能的主要输送方式是()。

[2005年、2011年真题]A.直流B.单相交流C.三相交（江南博哥）流D.多相交流正确答案：C参考解析：电能输送方式主要包括直流输电和交流输电，目前我国电能的主要输送方式是三相交流。

[单选题]2.对电力系统的基本要求是()。

[2008年真题]A.在优质前提下，保证安全，力求经济B.在经济前提下，保证安全，力求经济C.在安全前提下，保证质量，力求经济D.在降低网损前提下，保证一类用户供电正确答案：C参考解析：电力系统最基本的前提是安全稳定运行，在此基础上才能保证供电质量，在保证了供电质量的基础上，才能谈经济。

无论何时，电力系统的安全是第一位的。

对电力系统具体有四点要求：①保证安全可靠供电；②保证良好的电能质量；③保证良好的经济性；④电能生产要符合环境保护标准。

[单选题]3.在电力系统分析和计算中，功率、电压和阻抗一般分别是指()。

[2013年真题]A.一相功率，相电压，一相阻抗B.三相功率，线电压，一相等值阻抗C.三相功率，线电压，三相阻抗D.三相功率，相电压，一相等值阻抗正确答案：B参考解析：在电力系统分析和计算中，已知功率一般是指三相功率，已知额定电压是指线电压，已知阻抗是指一相等值阻抗。

[单选题]4.衡量电能质量的标准是()。

[2006年、2009年真题]A.电压、频率B.电压、频率、网损率C.电压、波形、频率D.电压、频率、不平衡度正确答案：C参考解析：衡量电能质量有三个指标：①电压幅值。

对于35kV及以上电压级允许电压变化范围为额定电压值的±5%，10kV以下电压级允许电压变化范围为±7%；②频率。

我国电力系统的额定频率为50Hz，正常运行时允许的频率偏移为±0.2～±0.5Hz；③波形。

为保证电能质量，要求电压为正弦波形，但由于某些原因总会产生谐波，造成电压波形的畸变。

继电保护试题(含答案) 日一、填空题 :1、对继电保护装置的四项基本要求是选择性、速动性、灵敏性和可靠性。

2、电力系统发生短路故障时，通常伴有电流增大，电压降低，以及电流与电压间相位改变等现象。

3、CT 的二次绕组按三相三角形接线，它的接线系数是√3 。

4、线路发生单相接地时，零序电流滤过器的输出电流，在大接地电流系统中为 本线路的三相零序电流之和（或故障相电流），在小接地电流系统中为所有非故障线路的接地电容电流之和。

5、当PT 有三个绕组时，第三绕组开口三角电压在大接地电流系统为 100V ，，在小接地电流系统为 100/3V 。

6、在电力系统中，采用快速保护、自动重合闸装置、低周减载装置都是保证 系统稳定的重要措施。

7、变压器励磁涌流中含有很大的 非周期 分量，且波形之间出现间断角 。

8、在主变差动保护中，由于CT 的变比不能选的完全合适所产生的不平衡电流，一般用差动继电器中的平衡线圈来解决。

9、整流式仪表反映系统交流电量的 平均 值，但其表盘是按交流电量的 有效 值刻度的。

10、正常情况下，两个电流同时工作，当任一电流母线断开时，由另一电源带全部负荷，这种备用方式称为 暗备用 。

11、自动重合闸的起动方式有 不对应 起动方式和 保护 起动方式两种。

12、当系统中发电机发出的总功率大于负荷总功率时，发电机转速 加快 ，系统频率 升高 。

13、电力电缆和控制电缆敷设在同一沟道时，要分别装在沟道的两侧 ，如果分不开时，则控制电缆应敷设于电力电缆的 下面 。

14、兆欧表有三个接线柱，其标号分别为G 、L 、E ，使用时G 接 屏蔽线 ，L 接被测品 ，E 接 地 。

15、在电流相位比较式母线差动保护装置中，一般利用 差动 继电器作为启动元件，相位比较 继电器作为选择元件。

16、对负序电压继电器，用单相法模拟三种两相短路时，其刻度值为试验电压的 1/√3 倍。

17、在系统振荡过程中，系统电压最低点叫振荡中心，它位于系统综合阻抗的 1/2 处。

电力系统工程基础模拟试卷及答案《电力系统工程基础》模拟试卷1一、填空题(本大题共10空,每空1.5分,共15分)1、应用计算曲线确定任意时刻短路电流周期分量有效值的方法称为__________。

2、无功补偿设备:如_________,_________,_________。

3、我国电力网目前所采用的中性点接地方式主要有4种: , ,和经小电阻接地等。

4、对一次设备进行控制、保护、测量、监察、信号、操作、同期等的回路属于回路。

5、采用母线可以实现不停电检修出线断路器。

6、我国技术标准规定, 电力系统额定频率为 Hz。

二、单项选择题(本大题共5小题,每小题2分,共10分)7、三相系统的一相零序等值网络中,中性点接地阻抗值须乘以( )A.一倍B.二倍C.三倍D. 四倍8、( )将一次回路的高电压变为的二次?的低电压。

A. 电流互感器(TA)B.感应电动机C. SF6断路器D.电压互感器(TV)9、变压器的电纳BT是由( )计算得到的A.短路损耗△PskB.短路电压百分值Uk(%)C.空载损耗△P0D.空载电流百分值I0%10、采用正序等效定则进行电力系统不对称故障计算时,若发生的故障是两相短路接地,则附加电抗应为 A. X0∑ B. X2∑//X0∑;C. X2∑ +X0∑;D. X2∑;11、根据对称分量法,a、b、c三相负序电流分量相位是 A. a 相超前b相120B. c相滞后b相120C.b相超前a相120D.相位相同三、判断题,对的打√,错的打×(本大题共10小题,每小题1.5分,共15分)12、频率的“一次调整”由发电机组上装设的调速器承担。

()13、输电线路等值电路中两端对地电纳的无功功率损耗呈电感性()14、正常工作时不带电而在绝缘损坏时可能带电的金属部分接地,称为保护接地。

()15、无限大功率电源供电的系统发生三相短路时,短路电流中不含非周期分量,所以冲击系数取1。

()16、中性点不接地系统发生单相接地故障时,其它两相对地电压保持不变。

继电保护的组成及要求第一篇：继电保护的组成及要求继电保护的组成及要求继电保护一般由输入部分、测量部分、逻辑判断部分和输出执行部分组成。

现场信号输入部分一般是要进行必要的前置处理，如隔离、电平转换、低通滤波等，使继电器能有效地检查各现场物理量。

测量信号要转换为逻辑信号，根据测量部分各输出量的大小、性质、逻辑状态、输出顺序等信息，按照一定的逻辑关系组合运算最后确定执行动作，由输出执行部分完成最终任务。

继电保护的基本要求应当满足选择性、速动性、灵敏性和可靠性的要求。

选择性指保护装置动作时，仅将故障器件从电力系统中当独切除，使停电的范围尽量地缩小，保证系统中无故障的部分正常运行;速动性是指保护装置应尽快切除短路故障，它的目的就是提高系统的稳定性，从而减轻故障设备和线路的损坏程度，缩小受故障所影响范围，提高自动重合闸和备用设备自动投入的效果。

灵敏性是指对于保护的范围内，发生故障或不正常运行状态的反应能力。

可靠性是指继电保护装置在保护范围内发生动作时的可靠程度。

继电保护常见的故障分析电流互感饱和故障。

电流互感器的饱和对电力系统继电保护的影响是非常之大。

随着配电系统设备终端负荷的不断增容，如果发生短路，则短路电流会很大。

如果是系统在靠近终端设备区的位置发生短路时，电流可能会达到或者接近电流互感器单次额定电流的100倍以上。

在常态短路情况下，越大电流互感器误差是随着一次短路电流倍数增大而增大，当电流速断保护使灵敏度降低时就可能阻止动作。

在线路短路时，由于电流互感器的电流出现了饱和，而再次感应的二次电流小或者接近于零，也会导致定时限过流保护装置无法展开动作。

当在配电系统的出口线过流保护拒绝动作时而导致配电所进口线保护动作了，则会使整个配电系统出现断电的状况。

开关保护设备的选择不当。

开关保护设备的选择是非常重要的一项工作，现在的多数配电都在高负荷密集的地区建立起开关站，也就是采用变电所—开关站—配电变压器的供电输电的模式。

电气工程中的电力系统继电保护技术电力系统继电保护技术在电气工程中扮演着重要的角色。

它是一种用于检测电力系统中异常情况并采取相应措施以保护设备和人员安全的技术。

本文将探讨电力系统继电保护技术的原理、分类和应用，并介绍一些常见的继电保护设备。

一、继电保护技术的原理在电力系统运行过程中，由于各种原因（如短路故障、过电压、过电流等），可能会导致电力设备损坏或电力系统不稳定。

继电保护技术通过检测电气系统中的异常信号，并根据预设的动作逻辑进行判断，来实现对故障的及时切除，以保护电力系统的安全稳定运行。

二、继电保护技术的分类根据继电保护技术的应用范围和工作原理，可以将其分为多种类型。

其中最常见的几种类型包括：1. 过电流保护过电流保护广泛应用于电力系统中，它能够检测电流是否超过设定的额定值，并在故障发生时迅速切除故障电路。

这种保护方式通常通过电流互感器实现。

2. 过电压保护过电压保护用于检测电压是否超过系统能够承受的最大值。

当电压超过设定值时，过电压保护会切断电力系统，以防止设备受损。

跳闸保护是一种常见的继电保护设备，它能够在电力系统中检测到短路或其他故障时，及时切断电路。

跳闸保护通常与断路器配合使用。

4. 隔离保护隔离保护用于监测电力系统中的接地故障。

它能够在接地故障发生时，迅速切断电路，并确保人员和设备的安全。

5. 超频保护超频保护用于监测系统频率是否超过设定的范围。

当系统频率超过预设值时，超频保护会切断电力系统，以防止设备的进一步损坏。

三、继电保护技术的应用继电保护技术广泛应用于电力系统的各个领域，保护着电力设备和人员的安全。

以下是一些常见的应用场景：1. 发电机保护发电机是电力系统中的重要组成部分，保护其安全运行至关重要。

继电保护技术在发电机过电流、过载和过温等方面起到了重要作用。

2. 输电线路保护输电线路是将电能从发电厂输送到用户的重要通道。

继电保护技术能够检测输电线路的故障，及时切除故障电路，确保电力系统连续供电。

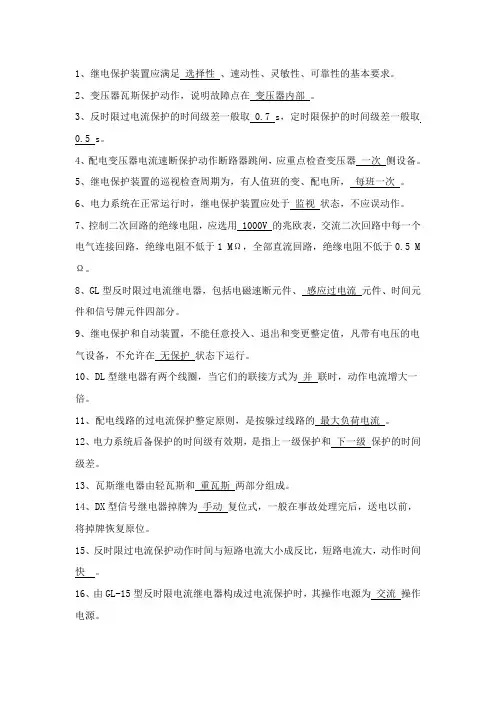

1、继电保护装置应满足选择性、速动性、灵敏性、可靠性的基本要求。

2、变压器瓦斯保护动作，说明故障点在变压器内部。

3、反时限过电流保护的时间级差一般取 0.7 s，定时限保护的时间级差一般取0.5 s。

4、配电变压器电流速断保护动作断路器跳闸，应重点检查变压器一次侧设备。

5、继电保护装置的巡视检查周期为，有人值班的变、配电所，每班一次。

6、电力系统在正常运行时，继电保护装置应处于监视状态，不应误动作。

7、控制二次回路的绝缘电阻，应选用 1000V 的兆欧表，交流二次回路中每一个电气连接回路，绝缘电阻不低于1 MΩ，全部直流回路，绝缘电阻不低于0.5 M Ω。

8、GL型反时限过电流继电器，包括电磁速断元件、感应过电流元件、时间元件和信号牌元件四部分。

9、继电保护和自动装置，不能任意投入、退出和变更整定值，凡带有电压的电气设备，不允许在无保护状态下运行。

10、DL型继电器有两个线圈，当它们的联接方式为并联时，动作电流增大一倍。

11、配电线路的过电流保护整定原则，是按躲过线路的最大负荷电流。

12、电力系统后备保护的时间级有效期，是指上一级保护和下一级保护的时间级差。

13、瓦斯继电器由轻瓦斯和重瓦斯两部分组成。

14、DX型信号继电器掉牌为手动复位式，一般在事故处理完后，送电以前，将掉牌恢复原位。

15、反时限过电流保护动作时间与短路电流大小成反比，短路电流大，动作时间快。

16、由GL-15型反时限电流继电器构成过电流保护时，其操作电源为交流操作电源。

17、继电保护回路中的掉闸压板的作用是控制投入或停止继电保护。

18、电力变压器电流速断保护整定原则是按照躲过变压器二次侧的最大短路电流来整定。

19、容量为 800 kVA及以上油浸式变压器和容量为400kVA及以上的车间油浸式变压器应装设瓦斯保护。

20、1000kVA变压器的保护有过流保护、速断保护、瓦斯保护、温度升高保护。

21、过流保护的动作电流按躲过最大负荷电流来整定。

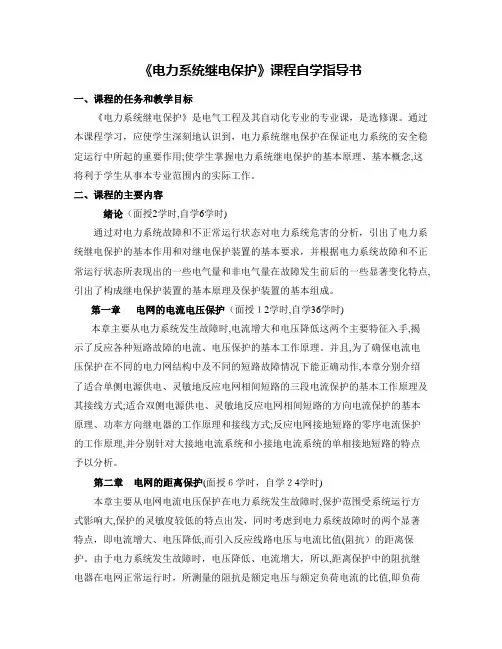

《电力系统继电保护》课程自学指导书一、课程的任务和教学目标《电力系统继电保护》是电气工程及其自动化专业的专业课，是选修课。

通过本课程学习，应使学生深刻地认识到，电力系统继电保护在保证电力系统的安全稳定运行中所起的重要作用;使学生掌握电力系统继电保护的基本原理、基本概念,这将利于学生从事本专业范围内的实际工作。

二、课程的主要内容绪论（面授2学时,自学6学时)通过对电力系统故障和不正常运行状态对电力系统危害的分析，引出了电力系统继电保护的基本作用和对继电保护装置的基本要求，并根据电力系统故障和不正常运行状态所表现出的一些电气量和非电气量在故障发生前后的一些显著变化特点,引出了构成继电保护装置的基本原理及保护装置的基本组成。

第一章电网的电流电压保护（面授１2学时,自学36学时)本章主要从电力系统发生故障时,电流增大和电压降低这两个主要特征入手,揭示了反应各种短路故障的电流、电压保护的基本工作原理。

并且,为了确保电流电压保护在不同的电力网结构中及不同的短路故障情况下能正确动作,本章分别介绍了适合单侧电源供电、灵敏地反应电网相间短路的三段电流保护的基本工作原理及其接线方式;适合双侧电源供电、灵敏地反应电网相间短路的方向电流保护的基本原理、功率方向继电器的工作原理和接线方式;反应电网接地短路的零序电流保护的工作原理,并分别针对大接地电流系统和小接地电流系统的单相接地短路的特点予以分析。

第二章电网的距离保护(面授６学时，自学２4学时)本章主要从电网电流电压保护在电力系统发生故障时,保护范围受系统运行方式影响大,保护的灵敏度较低的特点出发，同时考虑到电力系统故障时的两个显著特点，即电流增大、电压降低,而引入反应线路电压与电流比值(阻抗）的距离保护。

由于电力系统发生故障时，电压降低、电流增大，所以,距离保护中的阻抗继电器在电网正常运行时，所测量的阻抗是额定电压与额定负荷电流的比值,即负荷阻抗；而当电力系统发生故障时，所测量的阻抗是保护安装处的电压与短路电流的比值，如果阻抗继电器的接线方式选择合适，此值即为短路点与保护安装处的线路阻抗,此值远远小于正常运行时的负荷阻抗，所以,距离保护为低动作量的继电保护装置，即线路发生故障时，反应的是比整定阻抗的整定值低而动作的一种继电保护。

课程名称：电力系统继电保护课程编码：课程学分：2学分课程学时：32学时适用专业：电气工程及其自动化、新能源科学与工程《电力系统继电保护》（Relay Protection of Power System）教学大纲]1．课程性质与任务本课程为电气工程及其自动化专业、新能源科学与工程专业的专业选修课。

电力系统继电保护是识别电力系统故障和不正常运行状态并通过继电保护装置进行保护的科学技术，以实现电力系统的安全稳定运行。

通过本课程的学习，目的是让本专业的学生深刻地认识到电力系统继电保护在保证电力系统中所起的重要作用；重点掌握电力系统继电保护的要求、原理、类型、应用及评价；考虑和解决问题的基本方法以及基本的实验技能；培养学生分析和解决具体工程问题的能力。

本课程为学生从事电力系统继电保护相关工作奠定理论及实践基础。

2．课程教学基本内容及要求（1）基本内容传统继电保护方面：电力系统继电保护的任务和作用、继电保护的基本原理、继电保护的组成及分类、传统极点保护装置的要求、电网的电流保护、电网的距离保护、输电线路纵联保护、自动重合闸、电力变压器的继电保护、发电机的继电保护、母线保护。

微机继电保护方面：微机保护的硬件构成原理、微机保护装置的软件、提高微机保护可靠性的措施、电力系统微机保护故障处理方法及实例。

<（2）基本要求学完本课程后，学生应掌握电网三段式电流保护的输电线路的工作原理、接线分析、整定计算方法【1-6】、应用及评价；掌握方向性电流保护的整定计算方法【1-6】；掌握小电流接地系统单相接地保护的工作原理。

学生应能基于继电保护原理和保护特性，针对不同的保护方式，分析其适用范围，判断关键环节的工作机理和参数【2-1】，完成电力系统继电保护简单设计。

应能掌握微机保护算法实现电气基本量的采集。

应能看懂继电保护工程图纸。

应能使用Matlab中的PowerSystem模块进行简单的电力系统继电保护仿真【5-1】。

精心整理Ⅰ、 一．名词解释（本大题共5小题，每小题6分，共30分）1.有功功率 交流电的瞬时功率不是一个恒定值，功率在一个周期内的平均值叫做有功功必须接地以防外壳带电危及人身安全。

点火花的大量汇集形成电弧1.短路就是指不同的电位的导电部分包括导电部分对地之间的低阻性短接。

短路的原因：绝缘损坏、过电压、外力损伤、违反操作规程、动物造成等。

短路对电力系统的危害：产生很大的电动力、很高温度、元器件损坏；电压骤停、影响电气设备正常运行；停电、电力系统运行的稳定性遭到破坏；不平衡电流、不平逆变磁场、电磁干扰等出现。

2.直流电机的启动方式？ 直接启动、串电阻动、动。

3.节约电能对工业和国民经济有何重要意义?电能是发展国民经济的重要物质技术基础，同时也是制约国民经济发展的一个重要因素，而能源问题是我国也是当今世界各国面临的一个严重问题，由于电能能创造比它本身价值高几十倍甚至上百倍的工业产值，因此多节约lkWh的电能，就能为国家多创造若干财富，因此，节约电能具有十分重要的5.以及特别重要的负荷。

双电源供电，必要时增设应急电源。

二级负荷：是断供电，在政治、经济上造成较大损失者。

双电源供电，当负荷较小时可以专线供电。

三级负荷：不属于一、二级的负荷。

对供电电源无特殊要求。

7.低压断路器如何选择?选择低压断路器应满足的条件：低压断路器的额定电压不低于保护线路的额定电压。

低压断路器的额定电流不小于它所安装的脱扣器的额定电流。

低压断路器的类型应符合安装、保护、操作方式的要求。

1、电力网通常按电压等级的高低供电范围的大小分为：地方电力网，区域电力网和（D）A、配电网B、6KV电网C、枢纽电网D、超高压远距离输电网2、对电气主接线最基本的要求是（C）。

A、经济性B、灵活性C、可靠性D、易扩建性3、变电所中用以防御直击雷的主要措施是（AB）A、避雷针B、避雷线C、避雷带D、避雷器4、按国家标准，额定电压在（D）kV以上的电器称为高压电器。

继电保护什么是继电保护？继电保护是电气系统中的一种重要的保护措施，通过使用继电器（relay）来监测电气系统中各个元件的状态，及时对故障进行检测和切除故障区域，以保护电气系统的稳定运行和设备的安全。

继电保护系统通常由以下几个方面组成：•电流继电器：用于监测电气系统中的电流变化，当电流超过设定值时触发保护动作；•电压继电器：用于监测电气系统中的电压变化，当电压超过或低于设定值时触发保护动作；•频率继电器：用于监测电气系统中的频率变化，当频率超过或低于设定值时触发保护动作；•差动继电器：用于监测电气系统中的电流差值，当差值超过设定值时触发保护动作；•温度继电器：用于监测电气设备的温度变化，当温度超过设定值时触发保护动作。

继电保护的主要目的是确保电气设备的安全运行，防止设备过载、短路、接地故障等情况导致设备的损坏或电气系统的停电。

继电保护的工作原理继电保护系统通过与电气系统中的元件连接，实时监测电气系统中的各种参数，并根据预设的保护条件进行判断和动作。

继电保护系统的工作原理可以简单概括为以下几个步骤：1.监测：继电保护系统通过连接到电气系统中的各个元件，监测电流、电压、频率、温度等参数的变化；2.采集：继电保护系统通过传感器或测量装置，将监测到的参数值传输到继电器中；3.判断：继电器接收到参数值后，根据预设的保护条件和逻辑，判断是否触发保护动作；4.动作：若判断条件满足，继电器将触发保护动作，如切断电路、开启报警、向上位机发送信号等。

通过以上工作原理，继电保护系统能够快速检测和响应电气系统中的异常情况，以保护设备和系统的安全运行。

继电保护的应用场景继电保护广泛应用于各种电气设备和电力系统中，常见的应用场景包括：1.电力系统：继电保护系统在电力系统中起到了至关重要的作用，能够对发电机、变压器、电缆、开关设备等进行监测和保护；2.工业控制：工业领域中电气设备较多，继电保护系统能够对各种电机、传动装置、控制阀门等进行保护；3.铁路交通：继电保护系统在铁路交通系统中的应用较多，可对信号灯、安全门、列车制动装置等进行监测和保护；4.建筑电气：继电保护系统在建筑电气中也有广泛应用，可以对楼宇配电、电梯、空调设备等进行保护。

电力系统继电保护课程教学大纲Re1ayProtectionofPowerSystem总学时数：32学分数：2适用专业：电气工程与自动化一,课程的性质.目的和任务《电力系统继电保护》是电气工程与自动化专业的专业课，是选修课。

通过本课程学习，应使学生深刻地认识到,电力系统继电保护在保证电力系统的安全稳定运行中所起的重要作用；使学生掌握电力系统继电保护的基本原理、基本概念、基本实验技能，毕业后为从事本专业范围内的实际工作奠定基础。

二.课程教学的基本要求本课程的教学环节包括：课堂讲授、课外作业、实验和考试。

通过各个教学环节重点培养学生分析和解决问题的能力和自学能力。

三.课程的教学内容,重点和难点第一章绪论(2学时)基本内容：继电保护的基本原理及保护装置的组成，继电保护的任务，对电力系统继电保护的基本要求，继电保护工作的特点。

基本要求：了解继电保护的原理、组成、继电保护技术的发展。

重点：继电保护的基本原理，对电力系统继电保护的基本要求。

难点：对电力系统继电保护的基本要求。

第二章电网的电流电压保护和方向性电流保护(6学时)基本内容：(1)相间短路的电流保护：电流速断保护，限时电流速断保护，定时限过电流保护，电流保护的接线方式，阶段式电流保护的应用及接线举例，电流电压连锁保护。

(2)相间短路的方向性电流保护、方向性电流保护的工作原理，功率方向继电器的工作原理及接线方式，双侧电源的网络中电流保护整定的特点。

(3)中性点直接接地电网中接地短路的三段式零序电流保护，方向性零序电流保护。

(4)中性点非直接地电网接地故隙的零序电流电压和方向保护。

基本要求：了解电流、电压继电器的构造与原理；掌握三段式电流保护的作用、原理、整定计算原则、保护的接线图；理解电流保护的接线方式及特点；通过三段电流保护的实验，加深了解继电器的基本结构和理解三段保护的基本原理。

掌握装设方向元件的必要性；了解功率方向继电器的工作原理；理解大电流接地系统单相接地短路时零序分量的特点，了解三段式零序电流保护中作用、工作原理和接线图。

国家电网招聘考试电气工程专业知识（单项选择题）模拟试卷17(题后含答案及解析)题型有：1. 单项选择题单项选择题1．对称短路的类型包括( )。

A．单相接地短路B．两相短路C．两相短路接地D．三相短路正确答案：D。

解析：短路的类型包括：单相接地短路、两相短路、两相短路接地、三相短路等。

其中三相短路是对称短路，其余三种是不对称短路。

2．不属于继电保护基本要求的是( )。

A．可靠性B．选择性C．有效性D．速动性正确答案：C。

解析：电力系统继电保护的基本性能应满足四个基本要求：可靠性、选择性、速动性、灵敏性。

3．在短路故障发生后经过大约半个周期的时间，将出现短路电流的最大瞬时值，它是校验电气设备机械应力的一个重要参数，称此电流为( )。

A．暂态电流B．次暂态电流C．冲击电流D．稳态电流正确答案：C。

解析：冲击电流是短路电流的最大瞬时值，也是校验电气设备和母线动稳定度的一个重要参数。

4．负荷功率因数低造成的影响是( )。

A．线路电压损失增大B．线路电压损失增大，有功损耗增大C．线路电压损失增大，有功损耗增大，发电设备未能充分发挥作用D．有功损耗增大正确答案：C。

解析：C选项最全面，当负荷功率因数低时，所需要的无功功率大，有功功率小。

当有功功率为一定值时，cosφ越小(φ角越大)，视在功率就越大，故供电线路中的电流大，线路的损失(电压和有效功率损耗)随之增大；当供电设备的容量一定时，如果用户负载的功率因数过低，其无功功率就会过大，致使供电设备输出的有功功率减少，于是降低了发电机的供电能力，发电设备未能充分发挥作用。

5．电力系统中相与相之间或相与地之间，通过电弧或其他较小阻抗形成的一种非正常连接称为( )。

A．开路B．短路C．断路D．虚接正确答案：B。

6．根据在电力系统中的作用，电力网又分为输电网和( )。

A．高压网B．低压网C．配电网D．智能电网正确答案：C。

7．电流互感器的主要作用是( )。

A．变换电流B．变换电C．变换功率D．变换电阻正确答案：A。

一、单选题1.运行中的电压互感器，为避免产生很大的短路电流而烧坏互感器，要求互感器（）。

A、必须一点接地B、严禁过负荷C、要两点接地D、严禁二次短路答案： D2.变压器的铜损可通过（）试验求得。

A、耐压B、空载C、短路答案： C3.接入距离保护的阻抗继电器的测量阻抗与（）。

A、与电网运行方式无关B、短路形式无关C、保护安装处至故障点的距离成正比D、与短路点短路容量成正比。

答案： C4.短路电流的最大瞬时值在短路发生后（）出现。

A、瞬间B、半个周期C、一个周期答案： B5.大型电力变压器油箱严重漏油时，（）保护动作跳闸各侧断路器。

A、差动B、重瓦斯C、复合电压闭锁过电流。

答案： B6.单母线分段接线中，母线分段处装设分段电抗器的作用是（）。

A、改善母线的电压质量B、吸收多余的无功功率C、限制母线回路中的短路电流D、改进用户的功率因数答案： C7.电力线路发生以下哪种故障时，故障电流中没有零序分量？（）A、单相接地短路D、以上三种故障电流中都有零序分量答案： B8.断路器之所以具有灭弧能力，主要是因为它具有（）。

A、灭弧室B、绝缘油C、快速机构D、并联电容器答案： A9.互感器的二次绕组必须一端接地，其目的是( )。

A、提高测量精度B、确定测量范围C、防止二次过负荷D、保证人身安全答案： D10.发生两相短路时，短路电流中含有（）分量。

A、正序B、负序C、正序和负序D、正序和零序答案： C11.变电所为防止雷电侵入波一般采用（）保护。

A、避雷器针、避雷线B、避雷针避雷器C、避雷线、避雷器答案： C12.两台变压器主接线采用外桥接线时，适合应用在（）的场合。

A、线路较长，变压器频繁切换B、线路较长，变压器偶尔切换C、线路较短，变压器频繁切换D、线路较短，变压器偶尔切换答案： C13.发生（）故障时，零序电流过滤器和零序电压互感器有零序电流输出。

A、三相断线B、三相短路C、三相短路并接地D、单相接地答案： DA、不能反映所有的接地B、能反映各种类型的接地C、仅反映单相接地D、不能反映三相短路答案： A15.电流和电压互感器二次绕组接地是（）。
