10-2对继电保护的要求

继电保护的四个要求继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。

对于作用于继电器跳闸的继电保护，应同时满足四个基本要求，而对于作用于信号以及只反映不正常的运行情况的继电保护装置，这四个基本要求中有些要求可以降低。

1）选择性选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒动时，应由相邻设备或线路的保护将故障切除。

2）速动性速动性是指继电保护装置应能尽快地切除故障，以减少设备及用户在大电流、低电压运行的时间，降低设备的损坏程度，提高系统并列运行的稳定性。

一般必须快速切除的故障有：(1) 使发电厂或重要用户的母线电压低于有效值(一般为0.7倍额定电压)。

(2) 大容量的发电机、变压器和电动机内部故障。

(3) 中、低压线路导线截面过小，为避免过热不允许延时切除的故障。

(4) 可能危及人身安全、对通信系统造成强烈干扰的故障。

故障切除时间包括保护装置和断路器动作时间，一般快速保护的动作时间为0.04s～0.08s，最快的可达0.01s～0.04s，一般断路器的跳闸时间为0.06s～0.15s，最快的可达0.02s～0.06s。

对于反应不正常运行情况的继电保护装置，一般不要求快速动作，而应按照选择性的条件，带延时地发出信号。

3）灵敏性灵敏性是指电气设备或线路在被保护范围内发生短路故障或不正常运行情况时，保护装置的反应能力。

能满足灵敏性要求的继电保护，在规定的范围内故障时，不论短路点的位置和短路的类型如何，以及短路点是否有过渡电阻，都能正确反应动作，即要求不但在系统最大运行方式下三相短路时能可靠动作，而且在系统最小运行方式下经过较大的过渡电阻两相或单相短路故障时也能可靠动作。

系统最大运行方式：被保护线路末端短路时，系统等效阻抗最小，通过保护装置的短路电流为最大运行方式；系统最小运行方式：在同样短路故障情况下，系统等效阻抗为最大，通过保护装置的短路电流为最小的运行方式。

继电保护双重保护的要求继电保护双重保护的要求继电保护双重化配置是防止因保护装置拒动而导致系统事故的有效措施，同时又可大大减少由于保护装置异常、检修等原因造成的一次设备停运现象，但继电保护的双重化配置也增加了保护误动的机率。

因此，在考虑保护双重化配置时，应选用安全性高的继电保护装置，并遵循相互独立的原则，注意做到：1）双重化配置的保护装置之间不应有任何电气联系。

2）每套保护装置的交流电压、交流电流应分别取自电压互感器和电流互感器互相独立的绕组，其保护范围应交叉重迭，避免死区。

3）保护装置双重化配置还应充分考虑到运行和检修时的安全性，当运行中的一套保护因异常需要退出或需要检修时，应不影响另一套保护正常运行。

4）为与保护装置双重化配置相适应，应优先选用具备双跳闸线圈机构的断路器，断路器与保护配合的相关回路（如断路器、隔离刀闸的辅助接点等），均应遵循相互独立的原则按双重化配置。

（一）、220千伏及以上电压等级的微机型线路保护应遵循相互独立的原则按双重化配置，应注意：1）两套保护装置应完整、独立，安装在各自的柜内，每套保护装置均应配置完整的主、后备保护。

2）线路纵联保护的通道（含光纤、微波、载波等通道及加工设备和供电电源等）、远方跳闸和就地判别装置亦应遵循相互独立的原则按双重化配置。

（二）、220千伏及以上电压等级的主变压器微机保护应按双重化配置（非电气量保护除外）。

双重化配置应注意做到：1）主变压器应采用两套完整、独立并且是安装在各自柜内的保护装置。

每套保护均应配置完整的主、后备保护。

2）主变压器非电量保护应设置独立的电源回路（包括直流空气小开关及其直流电源监视回路）和出口跳闸回路，且必须与电气量保护完全分开，在保护柜上的安装位置也应相对独立。

3）两套完整的电气量保护和非电量保护的跳闸回路应同时作用于断路器的两个跳闸线圈。

4）为与保护双重化配置相适应，500千伏变压器高、中压侧和220千伏变压器高压侧必须选用具备双跳闸线圈机构的的断路器。

继电保护及二次回路验收规范要求继电保护是电力系统中非常重要的一环，用于监测电力设备的状态并在异常情况下采取保护措施，以保障电力系统的安全运行。

而二次回路验收规范是对继电保护系统进行检验和验证的标准和要求，确保继电保护系统能够正常运行，并达到设计要求。

一、继电保护要求1.运行特性要求：继电保护装置应具有良好的运行特性，能够对不同故障类型和故障位置作出准确的保护决策，并及时采取保护动作。

具体要求有：快速动作、准确性、可靠性、灵敏度等。

2.电气要求：继电保护装置应符合电气性能要求，包括耐电压能力、抗干扰能力、绝缘强度等。

3.可靠性要求：继电保护装置应具备高可靠性，能够长时间连续工作，并具备自动检测和诊断功能。

同时要求装置本身具有故障自动切换和备件自动切换的功能。

4.通信功能要求：继电保护装置应具备通信功能，能够与其他设备进行信息交互，并能够远程监测、调试和控制。

5.操作要求：继电保护装置应具备简单易懂的操作界面，操作方便、人性化，并具备一定的防误操作功能。

同时要求装置故障自动存档和报警提醒功能。

1.设备安装要求：二次回路应按照设计要求进行布置，保证回路的连贯性和合理性。

二次线路应具备良好的传导性能，并远离干扰源，防止干扰对继电保护装置造成影响。

2.电器性能测量：对二次回路各项电气参数进行测量，包括电压、电流、电阻等，确保参数满足设计要求，并与设备参数进行对比。

3.软件程序验证：对继电保护装置的软件程序进行验证，确保其与设计要求一致，并能正确处理电力系统中的各种故障和异常情况。

4.功能与性能验证：对继电保护装置的各项功能进行验证，包括故障检测、保护决策、保护动作等，确保其能够满足设计要求，并进行必要的调整和校正。

5.可靠性验证：对继电保护装置的可靠性进行验证，包括长时间连续工作、自动切换和备件切换等功能的验证，确保在实际运行环境下能够正常工作。

6.通信联络验证：对继电保护装置的通信功能进行验证，包括与其他设备的信息交互、远程监测和调试等功能的验证，确保通信联络能够正常进行。

继电保护装置的任务和要求一、继电保护装置的任务供电系统的电气设备，由于各种原因当被保护的电气元件发生故障，其中最常见的就是短路故障，三相电源不平衡，过负载等，保护装置必须迅速通过断路器切除故障部分，恢复其他无故障部分的正常运行。

在高压系统中，只有采用继电保护装置，才能确保保护的灵敏度，大大提高供电可靠性。

继电保护的任务，一是在系统出现短路等故障时，作用于前方最近的断路器，使之迅速跳闸，切除故障部分，恢复系统其他部分的正常运行，同时发出信号提醒运行值班员即使处理事故。

二是在系统出现不正常工作状态，如过负荷或故障接头时，发出报警信号提醒运行值班人员及时处理，以免发展为故障。

二、继电保护装置的基本要求1.选择性当供电系统发生故障时，只离故障点近的继电器保护动作，切除故障，而供电系统中的其他非故障部分仍能正常运行，满足这一要求的动作称为选择性动作。

2.速动性为了防止故障扩大，减轻其危害程度，并提高电力系统运行的稳定性，应在供电系统发生故障时，继电保护装置尽快动作，切除故障。

3.可靠性继电保护装置在应该动作时，就应该动作，而在不应该动作时，就不应该误动作。

4.灵敏性继电保护装置对保护区内的所有故障都应该能够反应动作。

三、供电系统继电保护的配置原则1.主保护、后备保护和辅助保护根据保护装置的作用，一般分为主保护、后备保护和辅助保护，在供电系统中每一个被保护的元件应该具有两种保护：主保护和后备保护。

（1）主保护就是指对被保护元件范围内的故障，能以最短的时限有选择的切除，以保证系统无故障部分的继续运行的保护元件。

（2）后备保护当某一元件的主保护或断路器拒绝动作时，能够以较长时限（相对于主保护）切除故障元件的保护元件。

远后备保护当本元件的保护装置或断路器拒绝动作时，由相邻元件的保护实现后备保护。

近后备保护就是在每一元件上装设两套保护，当其中一套保护拒绝动作时，另一套保护动作。

（3）辅助保护为了加速切除部分故障，或为了补充主保护的不足而装设的保护。

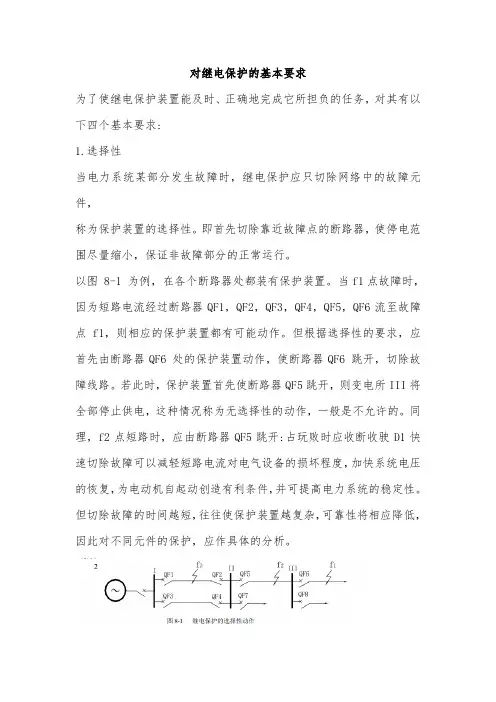

对继电保护的基本要求为了使继电保护装置能及时、正确地完成它所担负的任务，对其有以下四个基本要求:1.选择性当电力系统某部分发生故障时，继电保护应只切除网络中的故障元件，称为保护装置的选择性。

即首先切除靠近故障点的断路器，使停电范围尽量缩小，保证非故障部分的正常运行。

以图 8-1 为例，在各个断路器处都装有保护装置。

当f1点故障时，因为短路电流经过断路器QF1，QF2，QF3，QF4，QF5，QF6流至故障点 f1，则相应的保护装置都有可能动作。

但根据选择性的要求，应首先由断路器QF6 处的保护装置动作，使断路器QF6 跳开，切除故障线路。

若此时，保护装置首先使断路器QF5跳开，则变电所III将全部停止供电，这种情况称为无选择性的动作，一般是不允许的。

同理，f2点短路时，应由断路器QF5跳开:占玩败时应收断收驶D1快速切除故障可以减轻短路电流对电气设备的损坏程度，加快系统电压的恢复，为电动机自起动创造有利条件，并可提高电力系统的稳定性。

但切除故障的时间越短，往往使保护装置越复杂，可靠性将相应降低，因此对不同元件的保护，应作具体的分析。

3.灵敏性灵敏性是指保护装置对故障和不正常工作状态的反应能力。

在继电保护装置保护范围内发生故障，不管系统的运行方式、短路点位置和短路性质如何，保护装置都应正确动作;而在保护范围外发生故障时，保护装置又都不应动作。

通常用灵敏系数来衡量保护装置对故障的反应能力，各种保护装置的最小灵敏系数，都有具体的规定数值。

4.可靠性投入运行的保护装置,应随时处于准备状态，当被保护设备发生故障时，保护装置应能有选择性的正确动作，不应拒动，而当无故障或故障发生在保护范围外时，则不应该误动作，若不能保证工作的可靠性，保护装置本身便成为扩大事故或直接造成事故的根源。

为了保证保护装置的可靠性，要求保护的设计原理、整定计算、安装调试正确无误，还要求组成保护的各元件质量好，并需加强运行维护。

应该指出，对上述四项要求要结合具体情况作综合处理，对于35千伏及以下的电网，在满足选择性和灵敏度的条件下，应尽量采用简单的保护，以提高保护的可靠性。

电力系统继电保护技术规范继电保护技术是电力系统中非常重要的一环，它的主要任务是在电力系统发生故障或异常情况时，及时切除故障区域，以保护电力设备和系统的安全稳定运行。

为了确保电力系统的可靠性和安全性，制定了一系列电力系统继电保护技术规范。

本文将从继电保护的基础概念、装置选型、配置原则和测试要求等方面进行论述。

一、继电保护的基础概念1. 继电保护装置继电保护装置是用来实现继电保护功能的设备，它通过检测电力系统中的电流、电压、频率等参数，并进行逻辑判断，切除故障区域或报警。

2. 故障类型常见的电力系统故障类型包括短路故障、接地故障、过电压故障等。

继电保护装置需要对各种故障类型进行准确的检测和判断。

3. 保护范围保护范围是指继电保护装置所覆盖的电力系统区域。

根据电力系统的结构和运行特点，确定合理的保护范围，以实现对电力设备和系统的全面保护。

二、继电保护装置的选型继电保护装置的选型应结合电力系统的特性和要求进行。

在选型过程中，需要考虑以下几个方面的因素。

1. 电力系统的运行特性电力系统的运行特性包括电压等级、负荷特性、供电可靠性等。

继电保护装置应能适应不同电力系统的运行特性。

2. 继电保护装置的功能要求根据不同的电力设备和系统，继电保护装置需要具备不同的功能要求，如短路保护、过电压保护、差动保护等。

3. 继电保护装置的灵敏度和可靠性继电保护装置需要具备高灵敏度和高可靠性，能够准确地检测和判断电力系统的故障情况，并及时进行动作。

4. 继电保护装置的通信功能随着电力系统的智能化发展，继电保护装置的通信功能变得越来越重要。

继电保护装置应能与其他装置进行数据交互，实现信息的传输和共享。

三、继电保护装置的配置原则继电保护装置的配置是指确定继电保护装置的型号、数量和位置。

合理的配置原则能够提高继电保护系统的性能和可靠性。

1. 继电保护装置的布置根据电力系统的结构和运行特点，合理布置继电保护装置，使其能够对电力设备和系统进行全面覆盖，同时考虑装置的互联互通。

继电保护配置●一般规定●电力系统中的电力设备和线路，应装设短路故障和异常运行保护装置。

电力设备和线路短路故障的保护应有主保护和后备保护，必要时可再增设辅助保护。

●主保护是满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护。

●后备保护是主保护或断路器拒动时，用以切除故障的保护。

后备保护可分为远后备和近后备两种方式。

⏹远后备是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备。

⏹近后备是当主保护拒动时，由本电力设备或线路的另一套保护实现后备的保护；是当断路器拒动时，由断路器失灵保护来实现的后备保护。

●辅助保护是为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的简单保护。

●异常运行保护是反应被保护电力设备或线路异常运行状态的保护。

◆继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求。

◆电力设备或电力网的保护装置，除预先规定的以外，都不允许因系统振荡引起误动作。

◆保护用电流互感器(包括中间电流互感器)的稳态比误差不应大于10%，必要时还应考虑暂态误差。

对35kV及以下电力网，当技术上难以满足要求，且不致使保护不正确动作时，才允许较大的误差。

●原则上，保护装置与测量仪表不共用电流互感器的二次绕组。

当必须共用一组二次绕组时，仪表回路应通过中间电流互感器或试验部件连接。

当采用中间电流互感器时，其二次开路情况下，保护用电流互感器的稳态比误差仍应不大于10%。

◆在电力系统正常运行情况下，当电压互感器二次回路断线或其他故障能使保护误动作时，应装设断线闭锁或采取其他措施，将保护装置解除工作并发出信号。

当保护不致误动作时，应设有电压回路断线信号。

◆为了分析和统计继电保护的工作情况，保护装置设置指示信号，并应符合下列要求：●在直流电压消失时不自动复归，或在直流电源恢复时，仍能重现原来的动作状态。

●能分别显示各保护装置的动作情况。

●在由若干部分组成的保护装置中，能分别显示各部分及各段的动作情况。

电气继电保护管理规定
是为了确保电力系统的安全稳定运行，对继电保护的设计、施工、运行、维护和管理提出了规定。

以下是一般性的电气继电保护管理规定内容：
1. 继电保护设计：根据电力系统的特点和负荷情况，合理确定继电保护的类型、参数和位置，并进行设计核算。

2. 继电保护装置选型：选择适合电力系统需求的继电保护装置，并确保其符合国家或行业标准的要求。

3. 施工与调试：按照设计要求进行继电保护装置的安装、布置和调试，确保其与其他设备的联动、通信和配合正常运行。

4. 运行与监测：定期检查继电保护装置的运行情况，包括观察指示灯、检查冗余装置、测量保护参数等，并记录下来。

5. 维护与保养：制定继电保护装置的维护计划，定期检修、清洁、校验和更换设备，确保其正常运行，并及时处理设备故障。

6. 故障处理与分析：及时处理继电保护装置的故障，对故障进行分析和评估，找出故障原因并采取相应措施，以防止类似故障再次发生。

7. 报告与记录：对继电保护装置的运行情况、维护记录、故障处理等进行详细的记录，并及时向有关部门报告重要的运行情况和故障情况。

8. 培训与考核：进行继电保护装置的培训，提高操作人员的技能水平，并定期进行考核，确保操作人员的能力符合要求。

以上是一些常见的电气继电保护管理规定的内容，具体的规定可能还会根据不同的电力系统和行业的要求进行调整和补充。
