电力系统对继电保护的基本要求.

竞赛调考题库汇总——400道判断题一级：1.继电保护装置是保证电力元件安全运行的基本装备，任何电力元件都不得在无保护的状态下运行。

（√）2.在10kV输电线中，单相接地不得超过3h。

（√）3.凡接触现场运行的继电保护装置、安全自动装置及二次回路的所有人员，不论其所属专业，都必须遵守《继电保护和电网安全自动装置现场工作保安规定》。

（√）4.只要电压或电流的波形不是标准的正弦波，其中必定包含高次谐波。

（√）5.纯电阻电路中，各部分电流与电压的波形是相同的。

（√）6.电压互感器二次回路至少一点接地。

（×）只能一点接地。

7.差动保护能够代替瓦斯保护。

（×）不能代替8.不履行现场继电保护工作安全措施票，是现场继电保护习惯性违章的表现。

（√）9.不重要的电力设备可以在短时间内无保护状态下运行。

( ×)任何电力设备都不得在无保护的状态下运行。

10.继电保护自动装置盘及其电气设备的背面接线侧应由继电人员清扫。

( √ )11.所有电压互感器（包括保护、测量、自动励磁调整等）二次侧出口均应装设熔断器或快速小开关。

( × )开口三角不得装熔断器12.继电保护专业的“三误”是指误碰、误整定、误接线。

( √ )13.变压器瓦斯保护的保护范围不如差动保护大，对电气故障的反应也比差动保护慢。

所以，差动保护可以取代瓦斯保护。

( × )不能代替14.大电流接地系统线路断相不接地，所以没有零序电流。

( × )有零序电流15.电力系统对继电保护最基本的要求是它的可靠性、选择性、快速性和灵敏性。

( √ )16.电流互感器“减”极性标志的概念是：一次侧电流从极性端流入，二次侧电流从极性端流出。

( √ )17.电流互感器的变比误差与其二次负载阻抗无关。

( × )有关18.电力变压器正、负、零序阻抗值均相等而与其接线方式无关。

( × )有关19.电流互感器变比越小，其励磁阻抗越大，运行的二次负载越小。

继电保护的四个要求继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。

对于作用于继电器跳闸的继电保护，应同时满足四个基本要求，而对于作用于信号以及只反映不正常的运行情况的继电保护装置，这四个基本要求中有些要求可以降低。

1）选择性选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒动时，应由相邻设备或线路的保护将故障切除。

2）速动性速动性是指继电保护装置应能尽快地切除故障，以减少设备及用户在大电流、低电压运行的时间，降低设备的损坏程度，提高系统并列运行的稳定性。

一般必须快速切除的故障有：(1) 使发电厂或重要用户的母线电压低于有效值(一般为0.7倍额定电压)。

(2) 大容量的发电机、变压器和电动机内部故障。

(3) 中、低压线路导线截面过小，为避免过热不允许延时切除的故障。

(4) 可能危及人身安全、对通信系统造成强烈干扰的故障。

故障切除时间包括保护装置和断路器动作时间，一般快速保护的动作时间为0.04s～0.08s，最快的可达0.01s～0.04s，一般断路器的跳闸时间为0.06s～0.15s，最快的可达0.02s～0.06s。

对于反应不正常运行情况的继电保护装置，一般不要求快速动作，而应按照选择性的条件，带延时地发出信号。

3）灵敏性灵敏性是指电气设备或线路在被保护范围内发生短路故障或不正常运行情况时，保护装置的反应能力。

能满足灵敏性要求的继电保护，在规定的范围内故障时，不论短路点的位置和短路的类型如何，以及短路点是否有过渡电阻，都能正确反应动作，即要求不但在系统最大运行方式下三相短路时能可靠动作，而且在系统最小运行方式下经过较大的过渡电阻两相或单相短路故障时也能可靠动作。

系统最大运行方式：被保护线路末端短路时，系统等效阻抗最小，通过保护装置的短路电流为最大运行方式；系统最小运行方式：在同样短路故障情况下，系统等效阻抗为最大，通过保护装置的短路电流为最小的运行方式。

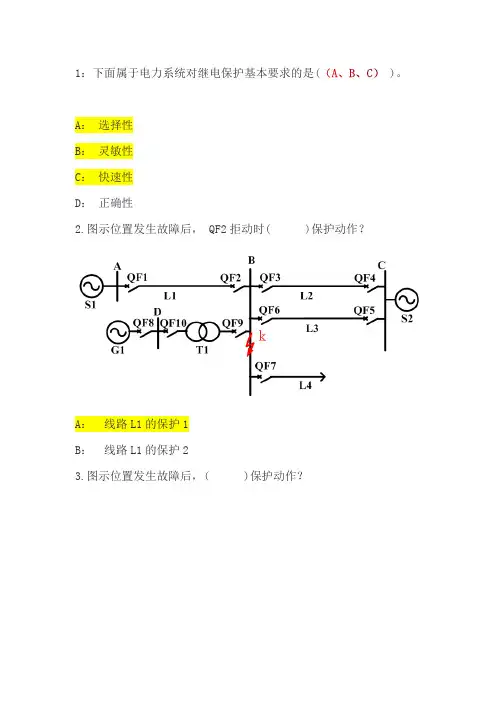

1：下面属于电力系统对继电保护基本要求的是( )。

A：选择性B：灵敏性C：快速性D：正确性2.图示位置发生故障后， QF2拒动时( )保护动作？A：线路L1的保护1B：线路L1的保护23.图示位置发生故障后，( )保护动作？A：母线B的保护B：变压器T1的保护C：线路L1的保护D：线路L2的保护E：线路L3的保护4.过电流继电器返回系数一定小于1对错5.电压继电器返回系数一定大于1对错6.继电器的返回系数也可能等于1对错7.关于电流继电器参数，描述正确的是（）。

A：能使继电器动作的最大电流称为动作电流B：能使继电器动作的最小电流称为动作电流C：能使继电器返回的最大电流称为返回电流D：能使继电器返回的最小电流称为返回电流8.某继电器返回系数为1.15，则其可能是（）。

A：过电压继电器B：低电压继电器C：零序电压继电器D：负序电压继电器9.关于电流互感器描述正确的是（）。

A：只有幅值误差，没有相位误差B：暂态最大误差可能超过10%C：流过相同电流的同型号互感器误差一样D：不考虑误差时，一、二次侧流入同名端的电流同相位10.110kV系统中，某线路处的零序电流滤过器，不考虑误差时，在下面（）状态下输出为零。

A：二次回路有断线B：二次极性接线错误C：一次系统中发生两相相间短路D：一次系统中发生单相接地短路11.瞬时动作的电流保护的电流定值需躲过相邻线路出口位置故障时可能流过本线路的最大短路电流，这一整定原则是为了满足（）A：选择性B：灵敏性C：快速性D：可靠性12.关于三相金属性短路时特征的表述不正确的有( )。

A：三相电流相等B：故障点电压为零C：电流滞后对应相电压角度为线路阻抗角D：只有正序分量13.瞬时动作的电流保护的电流定值需躲过相邻线路出口位置故障时可能流过本线路的最大短路电流，这一整定原则是为了满足（）A：选择性B：灵敏性C：快速性D：可靠性14.校验保护5的电流速断保护的最小保护范围时，其背后系统等值阻抗应取( )欧姆。

第六章6—1 在电力系统中继电保护的任务是什么?对继电保护的基本要求是什么？答：继电保护装置的任务是：自动、迅速、有选择地将故障元件从电力系统中切除，使其损坏程度尽可能减小，并最大限度地保证非故障部分迅速恢复正常运行；能对电气元件的不正常运行状态做出反应，并根据运行维护的具体条件和设备的承受能力，发出报警信号、减负荷或延时跳闸。

对继电保护的基本要求是：选择性、速动性、灵敏性和可靠性.6-2 什么是继电保护的接线系数？星形、不完全星形和两相电流差接线方式的接线系数有何不同?答:在继电保护回路中，流入继电器中的电流与对应电流互感器的二次电流的比值，称为接线系数。

星形接线和不完全星形接线方式无论发生何种相间短路，其接线系数都等于1，两相电流差接线在正常运行或三相短路时的接线系数为，A、C两相短路时的接线系数为2，A、B或B、C两相短路时的接线系数为1。

6-3什么是继电器的动作电流、返回电流和返回系数？答：能使电流继电器产生动作的最小电流，称为继电器的动作电流；能使电流继电器返回到原始位置的最大电流，称为继电器的返回电流；同一继电器的返回电流与动作电流的比值,称为电流继电器的返回系数.6-4 过电流保护装置的动作电流应如何整定？答：过电流保护装置的动作电流必须满足以下两个条件:保护装置的动作电流必须躲过线路上的最大负荷电流;保护装置在外部故障切除后应可靠返回到原始位置。

6—5 什么叫三段式电流保护？各段的保护范围和动作时限是如何进行配合的？答：由无时限电流速断保护(称作第Ⅰ段）、带时限电流速断保护(称作第Ⅱ段）和定时限过电流保护(称作第Ⅲ段）配合构成整套保护,称为三段式过电流保护。

第I段只能保护本线路(WL1)的一部分，保护范围为，动作时间为继电器的固有动作时间；第II 段不仅能保护本线路（WL1）的全长，而且向下一级相邻线路(WL2）延伸了一段,保护范围为，动作时限与下级线路Ⅰ段保护配合，即;第III段不仅能保护本线路（WL1）和相邻线路（WL2)的全长,而且延伸到再下一级线路(WL3）一部分，保护范围为，动作时限按阶梯原则整定，即.6-6在小电流接地系统中发生接地故障时,通常采取哪些保护措施？简要说明其基本原理。

自动迅速有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证故障部分迅速恢复正常运行。

反应电器元件不正常运行状态，并根据运行维护条件而动作于发出信号或跳闸。

2、电力系统对继电保护的四个基本要求是什么分别对这四个基本要求进行解释正确理解”四性”的统一性和矛盾性.选择性：电力系统发生故障时，保护装饰仅将故障元件切除，而使非故障元件仍能正常运行，以尽量缩小停电范围。

速动性：尽可能快地切除故障灵敏性：在规定的保护范围内，对故障情况的反应能力。

满足灵敏性要求的保护装置应在区内故障时，不论短路点的位置与短路的类型如何，都能灵敏的正确的反映出来。

可靠性：保护装置规定的保护范围内发生了应该动作的故障时，应可靠动作，即不发生拒动；而在其他不改动作的情况下，应可靠不动作，即不发生误动作。

继电保护的科学研究设计制造和运行的绝大部分工作是围绕着如何处理好这四个基本要求之间的辩证统一关系而进行的。

3、继电保护装置的组成包括那几个部分各部分的功能是什么测量部分：测量从被保护对象输入的有关电气量进行计算，并与已给定的整定值进行比较，根据比较的结果，给出“是”“非”“大于”“不大于”等于“0”或“1”性质的一组逻辑符号，从而判断保护是否该启动。

逻辑部分：根据测量部分各输出量大小，性质，输出的状态，出现的顺序或其组合，使保护装置按一定的逻辑关系工作，最后确定时候应该使断路器跳闸货发出信号，并将有关命令传给执行部分。

执行部分：根据逻辑部分输出的信号，完成保护装置所担负的任务，如被保护对象故障时，动作与跳闸，不正常运行时，发出信号，正常运行时，不动作等。

4、何谓主保护、后备保护和辅助保护远后备和近后备保护有何区别各有何优、缺点主保护：反映被保护元件本身的故障，并以尽可能短的时限切除故障的保护。

后备保护：主保护或断路器拒动时用来切除故障的保护，又分为近后备保护和远后备保护。

辅助保护：为补充主保护和后备保护的性能或当主保护和后备保护退出运行时而增设的简单保护。

第一章 绪论1. 2.继电保护的灵敏性是指其对保护范围发生故障或不正常工作状态的反应能力。

3.继电保护的选择性是指继电保护动作时，,使系统的 非故障部分继续运行。

4.继电保护的可靠性是指保护在应动作时不拒动,不应动作时不误动。

5.电力系统相间短路的形式有 三相 短路和 两相 短路。

6.电力系统发生短路故障后，总伴随有电流的 、电压的降低、线路始端测量阻抗的 和电压与电流之间相位角的 。

7.电力系统发生故障时,继电保护装置应 ，电力系统出现不正常工作时, 继电保护装置一般应根据运行条件， ， 。

8.电力系统最危险的故障是______。

（A ）单相接地；（B ）两相短路；（C ）三相短路。

9.继电保护的基本任务？10.对继电保护的基本要求？第二章 电流保护1.在三段式电流保护中，电流I 段又称为 保护，电流II 段又称为 保护，电流III 段又称为 保护。

2.中性点经消弧线圈接地根据补偿程度可分为 、 和 三种方式，实际应用中都采用过补偿方式，其中∑∑-=C C L I I I P 称为 ，一般取P= 。

3.线路装设过电流保护一般是为了作本线路的 及作相邻下一线路的 。

4.中性点直接接地电网发生单相接地短路时，零序电压最高值应在 处，最低值在 处。

5.本线路限时电流速断保护的保护范围一般不超过相邻下—线路的 保护的保护范围， 故只需带 延时即保证选择性。

6.为使过电流保护在正常运行时不动作，其动作电流应大于 ，为使过电流保护在外部故障切除后能可靠返回，其返回电流应大于 。

7.瞬时电流速断的保护范围随 和 而变。

8.装有三段式电流保护的线路，其首端故障时，一般 保护动作，末端故障时一般 保护动作。

9. 采用0°接线方式的阻抗继电器，当m AB U U =时，m I 应等于 。

10.线路保护一般装设两套，两套保护的作用是______。

（A）主保护；（B）一套为主保护，另一套为后备保护；（C）后备保护。

1.简述对电力系统继电保护的基本要求可靠性，选择性，速动性，灵敏性2.继电保护装置在电力系统中所起的作用是什么？继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置. 它的作用包括: (1)电力系统正常运行时不动作; (2)电力系统不正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行; (3)电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间,最靠近故障点的断路器发出跳闸指令,将故障部分与电网的其他部分隔离.3.说明电流速断、限时电流速断联合工作时，依靠什么环节保证保护动作的选择性? 依靠什么环节保证保护动作的灵敏性和速动性?电流速断保护是靠动作电流的整定获得选择性，限时电流速断是靠上下级保护的动作电流和动作时间来配合获得选择性。

电流速断保护的灵敏性是按在最小运行方式下的最小范围Lmin占全长的百分数，限时电流速断保护的灵敏度和速动性是按在最小运行方式下保护末端发生相邻两相短路的最小短路电流，当不满足要求时，按相邻线路的限时电流速断保护的配合来计算4.为什么定时限过电流保护的灵敏度、动作时间需要同时逐级配合，而电流速断的灵敏度不需要逐级配合？定时限过电流保护的整定值按照大于本线路流过的最大负荷电流整定，不但保护本线路的全长，而且保护相邻线路的全长，可以起远后备保护的作用。

当远处短路时，应当保证离故障点最近的过电流保护最先动作，这就要求保护必须在灵敏度和动作时间上逐级配合，最末端的过电流保护灵敏度最高、动作时间最短，每向上一级，动作时间增加一个时间级差，动作电流也要逐级增加。

否则，就有可能出现越级跳闸、非选择性动作现象的发生。

由于电流速断只保护本线路的一部分，下一级线路故障时它根本不会动作，因而灵敏度不需要逐级配合5.采用两相星形接线时，为何应在所有的线路上将保护装置安装在相同的两相上（一般都装于A、C相上）？当电网中的电流保护采用两相星形接线方式时，应在所有的线路上将保护装置安装在相同的两相上，以保证在不同线路上发生两点及多点接地时，能切除故障。

对继电保护自动装置的基本要求电力系统对反映故障、动作于跳闸的继电保护有选择性、快速性、灵敏性、可靠性四个基本要求。

对反映异常运行状态、作用于信号的继电保护，则不要求同时满足这四个基本要求，例如快速性要求可以降低。

一、选择性选择性是指继电保护装置动作时．仅将故障元件或设备切除，使非故障部分继续运行，停电范围尽可能小。

继电保护动作具有选择性，要求首先由故障元件或设备本身的保护切除故障，即最靠近故障点的保护和断路器动作；当故障元件或设备本身的保护或断路器拒动时，才允许由相邻元件或设备的保护动作(通常称为后备保护)。

所以，选择性有两个含义：笫一，应由装设在故障元件或设备上的继电保护动作切除故障，第二，考虑继电保护或断路器存在拒动的可能，由后备保护切除故障时，也应保证停电范围尽可能小。

因此，选择性要求系统中的继电保护之间，在动作时必须满足一定的配合关系。

以图2-l为例．说明继电保护的选择性。

当kl点发生故障时，应该由保护1和保护2动作使断路器IQF和2QF跳闸，切除故障线路L1，保证系统其他部分继续运行；k2点发生故障时，应该由保护4动作使断路器4QF跳闸切除故障线路L4，保证系统其他部分继续运行。

这种按照电力系统安全性要求，故障发生后首先动作的继电保护是主保护。

故障元件的主保护正确动作的结果，将故障范围限制在最小，甚至可以保证所有母线都不停电(例如上述kl点故障的情况)，这是选择性的第一个含义。

如果线路L4在k2点故障时，其主保护拒动，则应由线路L4的另一套具有后备作用的保护动作，使断路器4QF跳闸切除故障，这就是近后备保护}如果线路L4的主保护和近后备保护都拒动或断路器4QF拒动，则应由上一级线路L3的后备保护动作，使断路器3QF跳闸切除故障，实现保护3对线路L4的远后备保护作用。

这种当故障时主保护拒动或断路器拒动，由后备保护动作切除故障，也是具有选择性的，即选择性的第二个含义。

综上所述继电保护根据所承担的任务分为主保护和后备保护。

`一、判断下列说法是否正确，若有错误请改正（每题2 分，共30 分）1、负序电压滤过器指输出的三相或单相电压只与输入的三相电压中的正序分量成正比的一种装置。

（）2、电流互感器是供给继电保护、自动装置以及测量仪表电流的电源设备，它的二次侧可以开路运行。

（）3、远后备保护是当主保护或断路器拒动时，由本线路的保护来实现的后备保护。

（）4、电流保护的接线系数定义为流入继电器的电流与电流互感器一次电流之比。

（）5、在小接地电流系统中，某处发生单相接地短路时，母线电压互感器开口三角形的电压不管短路点距离远近，电压基本一样高。

（）6、某些整流型功率方向继电器，由于其电压回路具有记忆作用，所以在被保护线路始端三相短路时不存在电压死区。

（）7、就阻抗继电器的接线方式而言，对于用作接地短路测量元件的阻抗继电器，原则上应采用线电压、相电流及零序电流补偿的接线方式。

（）8、高频闭锁方向保护中，由判断功率方向为正的保护发出闭锁信号，闭锁两侧保护。

（）9、变压器励磁涌流中仅含有很大的周期分量，且波形之间出现间断角。

（）10、发电机定子绕组任何处发生单相接地故障，基波零序电压的接地保护都能保护到。

（）11、无时限电流速断保护是依靠动作时间和动作电流的整定保证选择性的。

（）12、三段电流保护中I、II段保护区是稳定的，不随系统运行方式改变。

（）13、在大接地电流系统中，线路始端发生两相金属性短路接地时，零序方向过流保护中的方向元件将拒动。

（）14、在变压器中性点直接接地系统中，当系统发生单相接地故障时，将在变压器中性点产生很大零序电压。

（）15、系统振荡时，距离II段保护受振荡影响较大，因此要装振荡闭锁装置，在系统振荡时，将该保护闭锁。

（）二、简答题（每题5分，共30分）1、中性点不接地系统单相接地故障有哪几种保护方式？任选一种保护，简单说明原理。

2、说明相差高频保护的工作原理。

3、画出变压器低电压起动的过电流保护交流、直流展开图。

第一章1.电力系统发生故障时最基本的特征是（）答案:电流增大，电压降低2.对继电保护的基本要求是（）。

答案:可靠性、选择性、灵敏性、快速性3.电力系统发生振荡属于（）。

答案:不正常运行状态（异常运行状态）4.只有发生（）时，零序电流才会出现。

答案:不对称接地故障和非全相运行5.断路器失灵保护是（）。

答案:近后备保护,当故障元件的断路器拒动时,该保护动作切除故障。

6.对于反应故障参数增大而动作的继电保护，计算灵敏系数时，应用（）。

答案:保护区末端金属性短路7.对于反应故障参数减小而动作的继电保护，计算灵敏系数时，应用（）。

答案:故障参数的最大计算值。

8.当系统发生故障时，正确地切断离故障点最近的断路器，体现继电保护的（）。

答案:选择性9.继电保护的任务是系统发生故障时仅发出信号。

( )答案:错10.继电保护通过断路器实现故障点最小范围的隔离（切除），并可以完成自动恢复供电。

（）答案:错11.故障的切除时间就是继电保护的动作时间。

（）答案:错12.下列关于灵敏性的说法正确的是( )答案:灵敏度系数越大，保护范围越长;灵敏性指的是对故障的反应能力;过量保护的灵敏度系数大于1第二章1.双侧电源线路的过电流保护加方向元件的目的是（）。

答案:解决选择性2.双侧电源线路的瞬时电流速断保护为提高灵敏性，方向元件应装在（）。

答案:动作电流小的一侧3.双侧电源电网中，母线两侧方向过电流保护的方向元件在（）情况下可以省略。

答案:该保护的时限较长时4.功率方向继电器的潜动是指（）。

答案:只给继电器加电流或电压，继电器就动作5.以下不属于功率方向继电器90°接线方式的是（）。

答案:UAC,IB6.中性点不接地电网的三种接地保护中，（）是无选择性的。

答案:绝缘监视装置7.按90°接线的相间功率方向继电器，当线路发生正向故障时，若φk=60°，则继电器的灵敏角应为（）。

答案:-30°8.（）的出现是区分正常运行、过负荷、系统振荡和相间短路的基本特征。

电力系统对继电保护的基本要求
电力系统对继电保护的基本要求
继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求：这四性之间紧密联系，既矛盾又统一。

(1)可靠性是指保护该动体时应可靠动作。

不该动作时应可靠不动作。

可靠性是对继电保护装置性能的最根本的要求。

(2)选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。

为保证对相邻设备和线路有配合要求的保护和同一保护内有
配合要求的两元件(如启动与跳闸元件或闭锁与动作元件)
的选择性，其灵敏系数及动作时间，在一般情况下应相互配合。

(3)灵敏性是指在设备或线路的被保护范围内发生金属性短路时，保护装置应具有必要的灵敏系数，各类保护的最小灵敏系数在规程中有具体规定。

选择性和灵敏性的要求，通过继电保护的整定实现。

(4)速动性是指保护装置应尽快地切除短路故障，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围，提高自动重合闸和备用电源或备用设备自动投入的效果等。

一般从装设速动保护(如高频保护、差动保护)、充分发挥零序接地瞬时段保护及相间速断保护的作用、减少
继电器固有动作时间和断路器跳闸时间等方面入手来提高速动性。

继电保护
电力系统继电保护和安全自动装置是当电力系统本身发生了故障或发生危及其安全运行的事件时，向运行值班人员及时发出警告信号或直接向所控制的断路器发出跳闸命令，以终止故障或事件的发展的一种自动化措施和设备。

用于保护电力元件的成套设备，一般称为继电保护装置；用于保护电力系统的一般称为安全自动装置。

继电保护是保证电力系统中电力元件安全运行的基本装备，任何电力元件不得在无继电保护的状态下运行，当发电机、变压器、输电线路、母线及用电设备等发生故障时，要求继电保护装置用可能最短的时限和在可能最小的范围内，按预先设定的方式，自动把故障设备从运行系统中断开，以减轻故障设备的损坏程度和对临近地区供电的影响。

安全自动装置是为了防止电力系统失去稳定性和避免电力系统发生大面积停电事故的自动保
护装置。

如输电线路自动重合闸、电力系统稳定控制、电力系统自动解列、按频率自动减负荷和按电压降低自动减负荷装置等。

电力系统对继电保护的基本要求：继电保护和安全自动装置应符合可靠性（可信赖性和安全性）、选择性、灵敏性和速动性的要求。

应综合考虑：电力设备和电力网的结构特点和运行特点；故障出现的概率和可能造成的后果；电力系统的近期发展情况；经济上的合理性；国内和国外的经验。

电力系统对继电保护的基本要求一、概述电力系统是现代社会不可或缺的基础设施之一，而电力系统的运行具有相当的复杂性和难度。

其中，继电保护是电力系统中保证运行安全、保护设备和保护人身安全的关键技术。

本文将从电力系统对继电保护的基本要求进行阐述。

二、对继电保护的基本要求1.高可靠性电力系统是一项极为重要的公共基础设施，其所需保护的电网设备，如变压器、发电机、高压开关等都是过于昂贵，且无法在短时间内修复的。

因此，继电保护需要具有高可靠性，能够准确有效地识别故障，确保故障处得到及时的隔离。

2.快速动作发生故障后，继电保护需要快速动作，能够在故障发生的瞬间中第一时间对故障进行判断，并对其进行及时隔离，以保障电网的安全稳定运行。

3.精确可靠的测量电力系统的电压、电流是不断变化和波动的，继电保护需要进行实时监测，并能够准确、可靠地测量电压、电流的大小和相位等多项参数，以保证精确判断部分设备的运行状态。

4.完善的故障诊断继电保护除需要准确地检测故障后，还需要进行详细的故障诊断，确认故障原因，并明确数据是否有效、设备是否完好等多项信息。

5.强大的兼容性电力系统中，不同的设备可能具有不同的工作特性，不同的厂商或不同的型号也如此。

继电保护需要具有强大的兼容性，对于多种设备、多种厂商和多种型号能够具有较好的适应性和优良的运行表现。

6.友好的操作和管理继电保护在使用中，需要与其他设备和系统进行良好的协同工作，易于管理和维护，并有良好的可视化操作界面，以方便电力系统的运维管理。

三、总结继电保护在电力系统中具有关键作用。

为了实现系统的安全、稳定、高效的运行，对继电保护具有高可靠性、快速动作、精确可靠的测量、完善的故障诊断、强大的兼容性和友好的操作与管理等基本要求。

同时，随着未来科技的发展和电力系统的优化升级，对继电保护的要求仍将进一步提高。

继电保护装置的四个基本要求在电力系统的世界里，继电保护装置就像是我们家里的保安，时刻守护着设备的安全。

没错，它不仅能让电流顺畅地流动，还能在危险来临时果断地“出手”。

那么，这些保护装置到底有哪些基本要求呢？今天咱们就来聊聊这个话题，保证让你听了不会打瞌睡！1. 灵敏性首先，继电保护装置的灵敏性就像是个机灵鬼，能够迅速察觉到异常情况。

想象一下，你在家里做饭，突然油烟机发出“咕咕”的声音，你立马知道要检查一下。

这种反应速度就是灵敏性。

对于电力系统来说，灵敏性好，意味着能够在最短的时间内识别出故障，及时切断电路，保护设备和人身安全。

1.1 故障检测这就涉及到故障检测了。

想象一下，如果油烟机不灵光，慢半拍才反应，那可就糟糕了。

继电保护装置也是如此，越快发现故障，越能防止损失扩大。

比如说，电流突然激增，灵敏的保护装置立刻就会“喊停”，避免了设备被烧坏的风险。

这种及时的反应，真的是给设备加了一层保险。

1.2 调整参数当然，灵敏性并不是一味追求灵敏就好。

参数的调整很关键，太灵敏可能会导致误动作，像是你每次轻微的开门声都吓得油烟机自己停转。

合理的参数设置，让保护装置既能灵敏反应，又不至于“神经兮兮”。

这就需要专业的人员来精细调控了。

2. 可靠性接下来，我们来聊聊可靠性。

这就像你最信任的朋友，靠谱、不掉链子。

继电保护装置需要在各种环境下都能正常工作，绝不能在关键时刻掉链子。

想象一下，在大风大雨的天气里，电力系统依旧要稳稳当当，可靠性就是这个时候的英雄。

2.1 设备抗干扰能力而且，设备的抗干扰能力也非常重要。

就好比你在嘈杂的餐厅里，还是能听到朋友的声音一样，继电保护装置也要能够在各种电磁干扰下，依然保持稳定工作。

太多干扰就像是在耳边不断喧哗的背景音乐，得有个“耳塞”，保证它能专注于检测电流的变化。

2.2 经久耐用此外，继电保护装置还得经得起时间的考验。

这就像你的老朋友，虽然年纪大了，但依然靠谱。

定期维护、更新，确保设备的良好运行状态，才能在关键时刻不掉链子。

继电保护原理FAQ1、什么是继电保护和安全自动装置？各有什么作用？答：继电保护装置是指反应电力系统电气元件故障或不正常运行状态，并动作于断路器跳闸或发出信号的自动装置，是用于保护电力元件的成套硬件设备，任何电力元件不得在无继电保护的状态下运行；电力系统安全自动装置是用于保护电力系统的，用于快速恢复电力系统的完整性，防止发生和中止已开始发生的足以引起系统大面积停电的重大系统事故，如失去系统稳定、电压崩溃或频率崩溃等。

2、电力系统对继电保护的基本要求是什么？答：“四性”要求：选择性、快速性、灵敏性、可靠性。

其中，选择性是指故障时仅切除故障元件，尽量减少停电范围；快速性又称速动性，是指保护动作时间要尽可能短，能够快速切除故障；灵敏性是衡量保护动作灵敏程度的能力，通常用灵敏度（灵敏系数）来表示；可靠性是指保护范围内故障不拒动，保护范围外故障不误动，其中不误动的可靠性称为“安全性”（security），不拒动的可靠性称为“可信赖性”(reliability)。

3、灵敏度过高或过低会产生什么问题？答：灵敏度过高说明保护动作越灵敏，越能可靠反应要求动作的故障或异常状态，但是在不该动作的时候容易产生误动，与选择性矛盾。

灵敏度过低或不满足要求，则在最不利于保护动作的运行方式下，保护会拒动。

4、继电器一般怎样分类？答：继电器按其在继电保护中的作用，可分为测量继电器和辅助继电器。

其中，测量继电器能直接反应被保护元件的电气量变化，按所反应电气量的不同，又可分为：电流继电器、电压继电器、功率方向继电器、阻抗继电器、差动继电器等。

辅助继电器用于辅助实现保护功能，按其作用的不同，分为中间继电器、时间继电器以及信号继电器等。

5、什么是主保护、后备保护？答：主保护是指满足系统稳定和设备安全要求，能以最快速度有选择性地切除被保护故障设备的保护；后备保护是主保护或断路器拒动时，用来切除故障的保护，又可分为近后备保护和远后备保护。

近后备保护是当主保护拒动时，由本电力设备的另外一套保护来实现后备的保护，这种后备作用是在主保护安装处本地实现；远后备保护是主保护或断路器拒动时，由相邻电力设备的保护来实现后备保护，是在远处实现。
