笔记本电脑维修流程及方法

办公设备报修流程及说明
一:受理部门:公司综合管理部
二:受理范围:
公司办公用:台式及笔记本电脑、投影机、打印机、数码相机、电话机、传真机、切纸
机、打孔机。

公司公用物品:饮水机、空调、办公橱柜、工具箱内工具。

注:电脑出现故障，应先通知设备管理员，经确认零部件坏损，再按报修流程受理三:报修流程
报修人发现问题，自己先仔细
检测是否真的存在问题
通知综合管理部
综合管理部派维修人员检测
审
核
通
过
维修人员填写报修单
维修人员签字
按报修规定逐级办理综合管理部批准签字
总经理批准签字
维修人员到相关部门维修
在报修单上填写好维修回执
黄海地产(固定资产、办公设备)报修单资产名称型号规格资产编号报修人签报修时间起修时间字故障现象及
维修人员
检测情况
维修计划
预计维护费用
总经理维修人员综合管理部
审批签字签字
维修单位:
维修情况:
维修费用:
修理情况
保修期:
维修人员报修人验收签字签字。

笔记本电脑主板维修流程图主板维修流程图1.目检检查外观，包括：PCB是否有openshort是否有烧焦的痕迹电容是否有流液、鼓起、松动等情况是否注意到被别人焊接过的地方插槽内是否有异物或短路直接处理外观故障，如果外观OK则进入下一步2.测量各电压对地阻值，看有无短路如果电压阻值偏小，则量CPU电压对地阻值有无短路3.插入电源触发看COMS跳线有无跳错量POWER ON排针电压能否够高2.5V以上，即不能触发南桥旁边的32.768kh小晶振检查PS-ON讯号连线是否断量I/O和南桥供电量I/O讯号有无进出查找PS-ON线路，查找POWER ON至南桥门电路或I/O 的连线量三极管有无损坏量电源IC的工作电压12V如果无CPU电源或5V有无，则量三极管B极与IC之间的连线4.量各关键测试点触摸各无件有无发烫无时钟：量时钟IC的供电3.3和2.5检查14.318晶振有无波形更换时钟IC无复位：量Reset排针电压是否够高量时钟IC有时钟输出追排针往门电路或南桥的连线检查南桥是否坏CPU电压值不对：量VID线有无开路或短路5.不能跑CI只显示00、CF、CO、FF无片选：检查BOIS有无片选讯号量BIOS数据线、复位时钟（把BIOS拨下）有片选：量PCI的AD线量CPU的HD、HA线或排阻如果无帧信号再量CPU的ADS#和DBSY如果有ADS#或DBSY而无PCI之帧信号则北桥可能坏如果有帧信号则南桥可能坏最终量CPU之HA、HD和PCI的AD来确定南桥或北桥不良6.插上内存NO2、量内存工作电压SDRAM（3.3V）DDR(2.5V和1.25V)量时钟量MAMD量CPU旁边的排阻检查北桥是否坏如果内存槽接触不良，则刷一下、擦一下7.档机。

以下是经过格式修正和简单改写后的文章：在进行电脑维护时，我们经常会遇到一些故障。

下面是一些可能出现的问题以及解决方法。

问题1：132.768有杂波吗？解决方法：检查是否有杂波。

电脑维修方法电脑在我们日常生活中扮演着越来越重要的角色，然而随着使用时间的增长，电脑也会出现各种各样的故障。

遇到电脑故障时，我们可以尝试一些简单的维修方法，以便尽快解决问题，恢复电脑正常使用。

首先，当电脑出现开机问题时，我们可以先检查电源线是否插紧，电源是否正常供电。

如果电源正常，但电脑仍无法开机，可以尝试清洁内存条和显卡插槽，确保连接良好。

另外，也可以尝试拆下电池，直接使用电源线供电来开机，以确定是否是电池故障导致的开机问题。

其次，对于电脑出现死机或卡顿的情况，我们可以尝试清理电脑内部灰尘，特别是散热器和风扇部分。

过多的灰尘会导致散热不畅，从而影响电脑性能。

此外，也可以尝试卸载一些不常用的软件，清理系统垃圾文件，以释放硬盘空间和提升系统性能。

另外，当电脑出现蓝屏或系统崩溃时，我们可以尝试进入安全模式，查看最近安装的软件或硬件是否与系统冲突。

如果是因为软件或驱动问题导致的系统崩溃，可以尝试卸载相关软件或驱动，或者恢复到最近一次系统正常运行的时间点。

此外，对于电脑出现无法正常启动或系统文件损坏的情况，我们可以尝试使用Windows PE或U盘启动修复工具进行系统修复。

如果修复无效，还可以尝试重装系统，但在此之前一定要备份好重要数据，以免丢失。

最后，对于硬件故障，如硬盘损坏或内存条故障，我们建议找专业的维修人员进行维修，以免因为操作不当导致更严重的损坏。

总之，遇到电脑故障时，我们可以尝试一些简单的维修方法来解决问题。

但在操作过程中一定要注意安全，避免因为操作不当导致更严重的损坏。

如果遇到无法解决的问题，建议及时寻求专业的维修人员进行处理，以保障电脑的正常使用。

笔记本电脑主板怎么修笔记本电脑的主板坏了，拿出去修?一般的商家都会让你更换一块的，下面就让店铺教大家如何自己动手修笔记本电脑主板。

修笔记本电脑主板的方法一、查板方法:1.观察法：有无烧糊、烧断、起泡、板面断线、插口锈蚀。

2.表测法：+5V、GND电阻是否是太小(在50欧姆以下)。

3.通电检查：对明确已坏板，可略调高电压0.5-1V，开机后用手搓板上的IC，让有问题的芯片发热，从而感知出来。

4.逻辑笔检查：对重点怀疑的IC输入、输出、控制极各端检查信号有无、强弱。

5.辨别各大工作区：大部分板都有区域上的明确分工，如：控制区(CPU)、时钟区(晶振)(分频)、背景画面区、动作区(人物、飞机)、声音产生合成区等。

这对电脑板的深入维修十分重要。

二、排错方法：1.将怀疑的芯片，根据手册的指示，首先检查输入、输出端是否有信号(波型)，如有入无出，再查IC的控制信号(时钟)等的有无，如有则此IC坏的可能性极大，无控制信号，追查到它的前一极，直到找到损坏的IC为止。

2.找到的暂时不要从极上取下可选用同一型号。

或程序内容相同的IC背在上面，开机观察是否好转，以确认该IC是否损坏。

3.用切线、借跳线法寻找短路线：发现有的信线和地线、+5V或其它多个IC不应相连的脚短路，可切断该线再测量，判断是IC问题还是板面走线问题，或从其它IC上借用信号焊接到波型不对的IC上看现象画面是否变好，判断该IC的好坏。

4.对照法：找一块相同内容的好电脑板对照测量相应IC的引脚波型和其数来确认的IC是否损坏。

5.用微机万用编程器(ALL-03/07)(EXPRO-80/100等)中的ICTEST 软件测试IC。

三、电脑芯片拆卸方法：1.剪脚法：不伤板，不能再生利用。

2.拖锡法：在IC脚两边上焊满锡，利用高温烙铁来回拖动，同时起出IC(易伤板，但可保全测试IC)。

3.烧烤法：在酒精灯、煤气灶、电炉上烧烤，等板上锡溶化后起出IC(不易掌握)。

一、制度目的为确保学校教育教学工作的顺利进行，提高信息化教学设备的利用率，保障师生的使用需求，特制定本制度。

二、维修范围1. 学校内所有计算机设备，包括但不限于台式机、笔记本电脑、服务器、网络设备等。

2. 计算机设备的硬件、软件故障。

3. 信息化教学设备的外部连接故障。

三、维修流程1. 报修申请（1）师生发现电脑故障时，应立即向所在部门负责人报告。

（2）部门负责人确认故障后，填写《电脑维修申请单》，并附上故障描述。

2. 维修审批（1）部门负责人将《电脑维修申请单》提交至信息化管理部门。

（2）信息化管理部门对申请进行审核，确保维修申请符合维修范围。

3. 维修实施（1）信息化管理部门根据维修申请，安排维修人员。

（2）维修人员接到维修任务后，及时与师生联系，了解故障情况，并尽快进行维修。

4. 维修验收（1）维修完成后，师生对维修效果进行验收。

（2）信息化管理部门对维修效果进行抽查，确保维修质量。

5. 维修记录（1）信息化管理部门将维修过程、维修结果、维修费用等记录在案。

（2）维修记录作为设备维修档案，存档备查。

四、维修要求1. 维修人员应具备一定的计算机专业知识和技能，确保维修质量。

2. 维修人员应按时完成维修任务，确保不影响师生正常使用。

3. 维修过程中，如需更换配件，应使用原厂配件或正品配件。

4. 维修人员应遵守国家相关法律法规，保守学校机密。

5. 维修人员应定期参加培训，提高维修技能。

五、责任追究1. 信息化管理部门负责本制度的实施与监督。

2. 维修人员应严格按照本制度执行，如有违反，将追究相应责任。

3. 师生有义务配合维修人员完成维修工作，如有故意损坏设备、干扰维修等行为，将追究相应责任。

六、附则1. 本制度由信息化管理部门负责解释。

2. 本制度自发布之日起实施。

1、 保护隔离电路测试点：电源公共点（MAX1632的22脚）LTC1628的22脚2、 待机电路测试点：开机按键引脚3、 开机电路测试点：开机芯片的输出端（有无0—5V 电压跳变）4、 系统单元电路测试点：3.3V 和5V 电感线圈（或滤波电容两端电压）5、 CPU 供电电路测试点：CPU 内外核电感线圈注：以上五个测试点不能对地短路，否则不开机一、保护隔离电路检修流程a 、 测电源接口输入电压（15V-24V ）；b 、 测输出电压（MAX1632的22脚）公共点；c 、 测输入与输出电路之间的元件（保险、滤波电容、二极管、场效应管等）；二、待机电路检修流程a 、测公共点有无电压（MAX1632的22脚）；b 、测待机芯片电压（5V—24V ）；c 、如无待机电压，测待机芯片到保护隔离之间的二极管和电阻；d 、有待机电压，检修保护隔离电路；注：易损元件（待机芯片、中功率二极管、保险、保护隔离到待机芯片之间的元件）；○注：高端管损坏时，易损坏MAX1631； 高端管D 极与MAX1632的22脚相通；低端管D 极与MAX1632的1脚、2脚相通；（1）电流表瞬时增大电源口、公共点、各个单元电路的电感，滤波电容及稳压二极管（16V短路）。

保护隔离电路或待机电路本身有短路。

（3）电流轻微上扬，然后回到0处待机电路及待机电路之前的电路保护（4）电流任何反应待机电路及待机电路之前的电路保护（5）按下开关电流到0.4A处停止不动CPU供电芯片（6）按下电源开关电流表上扬至0.4～1.0A之间，又回到0A处CPU供电芯片；3V/5V单元电路供电芯片；超级IO（7）按下电源开关电流表上扬到0.6～0.8A处停止了查信号、时钟、复位、CPU寻址，调取BIOS然后自检，重点检查CPU的时钟、复位是否正常。

（8）按下电源开关电流表到0.8A处，向上摆动一次停止了检查CPU、BIOS、南桥、北桥（9）按下电源开关电流表到0.8A处，向上摆动两下停止了内存自检不过；重刷BIOS，更换北桥等。

笔记本电脑维修标准教程本节讲解可调电源的工作原理，如何使用可调电源来判断笔记本的故障，针对可调电源电流的不同显示来确定故障部位。

根据可调电源的电流判断故障的范围，比较直观、迅速，但是需要注意的问题是影响电流大小的因素很多，如开路、断路，需要结合故障现象和实际测量来准确判断故障部位，不能被一些假象迷惑。

1.1可调电源1可调电源的种类（1）额定输出电压电流：可调电源有10V/2A、20V/3A和30V/5A等多种，对于维修笔记本来的可调电源30V/5A的就足够了。

（2）可调电源根据显示不同可以分为数字式和指针式两种，数字式可调电源测量更精确，但指针式可调电源也能满足测量的要求，很多维修高手也是采用指针式可调电源。

2可调电源的工作原理：可调电源在的输出端并联一只电压表和串联一只电流表，可以同时观察输出电压和输出电流，同时可调电源的输出电压是可以根据需要进行调整，输出电流是随负载使用而变化的，电流值为笔记本的整机电流值。

在可调电源内部还设有保护电路，当负载的电流增加到一定范围时内部电路会自动切断输出，有些可调电源可以自已设定电流的最大范围，当超过这个范围，会自动切断电源，从而保护笔记本不被电流过大而烧毁更多的元件。

1.2可调电源在笔记本维修中的应用笔记本在启动的时候，是按照一定的工作顺序，依次启动单元电路，因此在启动过程中，由于启动的设备不断增加，电流也会不断增加，当所有设备启动完毕，电流稳定到一定的值，所以，我们可以通过可调电源的电流值，推断笔记本开机时启动了哪些设备，或启动到了哪一步，从而准确的判断笔记本的故障部位。

1.2.1根据笔记本在待机状态下的电流判断故障插上可调电源，不按开机按键，此时笔记本处于待机状态，电流最小，正常状态下可调电源的电流表指针轻微摆动在0.1-0.2A左右，对于出现故障的笔记本，可调电源的电流表指针可能会有以下几种变化：1可调电源的电流表指针不摆动：故障分析：指针不摆动说明电压加到笔记本上没有形成电流，或者电压没有能够送到相应电路，如保护隔离电路没有工作，或者有断路现象。

如何进行电子产品维修现代电子产品的普及，使得人们的生活得到了极大的便利。

无论是智能手机、笔记本电脑还是平板电脑，这些电子产品都成为了我们日常生活必不可少的一部分。

然而，随着使用时间的增长和频繁的使用，这些电子产品难免会出现故障。

所以，正确的维修电子产品的方法显得尤为重要，本文将为大家介绍如何进行电子产品维修。

第一步：诊断故障在进行电子产品维修之前，首先需要了解故障的具体原因。

如果你不知道故障的具体原因，那么即使进行维修，问题也无法得到完全的解决。

因此，了解故障的原因，是进行电子产品维修的第一步。

如果你是一个维修专业人士，那么你可能需要使用专业的检测工具来帮助你检测电子产品故障。

但是，对于一般的用户而言，可以根据出现的问题来初步判断故障的原因。

例如，当你的手机屏幕无法显示的时候，你首先可以尝试调整屏幕亮度，或者检查一下电池是否正常。

如果这些方法都无法解决问题，那么有可能是屏幕本身或者屏幕的接线出现故障，需要更深入的检查。

第二步：备份和恢复数据在进行电子产品维修之前，务必备份好设备中的重要数据。

如果你刚刚备份数据，那么维修时即使发生数据丢失的情况，也不会对你造成严重的影响。

因此，在进行维修时，切记备份数据。

备份数据可以使用云存储、外部移动存储设备等方式来进行。

备份完成之后，在维修完成后再将备份的数据恢复到设备中，避免数据丢失的情况发生。

第三步：使用正确的工具在进行电子产品维修时，选择正确的工具是非常重要的。

使用不恰当的工具，不仅会让维修工作变得更加困难，还很容易损坏设备。

在进行电子产品维修时，需要使用的工具可能包括扭矩扳手、螺丝刀、开膛手、摆线钳等。

手头的工具越多，越有可能进行精细或高效的工作。

当然，使用正确的工具并不一定需要购买昂贵的仪器设备。

在一些情况下，使用常用的物品，如剪刀、胶带、橡皮筋等也可以派上用场。

第四步：防止静电在进行电子产品维修时，静电是非常大的一个隐患。

静电可能会引起电子产品的永久性损坏，因此必须防止静电产生。

个人电脑维修流程一、准备工作1. 工具准备：准备电脑维修所需的工具，包括螺丝刀、撬棒、吸尘器、电子清洁剂、防静电手环等。

2. 环境准备：确保工作环境干净、整洁，尽量避免灰尘和静电。

3. 备份资料：在拆卸电脑之前，备份电脑中的重要数据，以防丢失。

4. 断开电源：确保电脑已经完全关机，并拔掉电源线和所有外接设备。

二、拆卸电脑1. 拆卸键盘和鼠标：将键盘和鼠标从电脑上取下。

2. 打开主机箱盖：使用螺丝刀拆下主机箱盖上的螺丝，然后轻轻将主机箱盖打开。

3. 拆卸内部设备：按照顺序拆卸硬盘、内存条、显卡、主板等内部设备，并记录拆卸顺序。

三、检查故障1. 外观检查：检查电脑外部是否有明显的损坏或者异物。

2. 硬件检查：检查内部硬件设备是否有异常，如：硬盘、内存条、显卡等。

3. 电路板检查：检查主板、显卡等电路板是否有明显的烧毁或者损坏。

4. BIOS检查：进入BIOS界面，检查系统设置是否正常，如有需要，恢复默认设置。

四、故障定位1. 软件问题：如果故障是软件引起的，如系统崩溃、病毒感染等，需要进行系统重装或病毒清除。

2. 硬件问题：如果故障是硬件引起的，如硬盘损坏、内存条故障等，需要更换相应的硬件设备。

五、维修操作1. 更换硬件：如果确定需要更换硬件，按照拆卸的反向顺序，将新硬件安装到电脑中。

2. 安装系统：如果是因为软件问题导致故障，需要重新安装操作系统。

3. 测试：完成维修后，通电测试电脑是否恢复正常工作。

六、整理和清理1. 清理灰尘：使用吸尘器和电子清洁剂清理电脑内部的灰尘。

2. 整理线路：确保电脑内部的线路整齐，避免因线路杂乱导致的故障。

3. 关闭主机箱盖：确认无误后，将主机箱盖合上，并拧紧螺丝。

七、完成工作1. 告知用户：将维修情况和结果告知用户，并解释需要用户注意的事项。

2. 收拾工具：整理维修工具，清理工作现场。

3. 电脑交付：将维修好的电脑交给用户，确保用户满意。

以上就是个人电脑维修的基本流程，希望对您有所帮助。

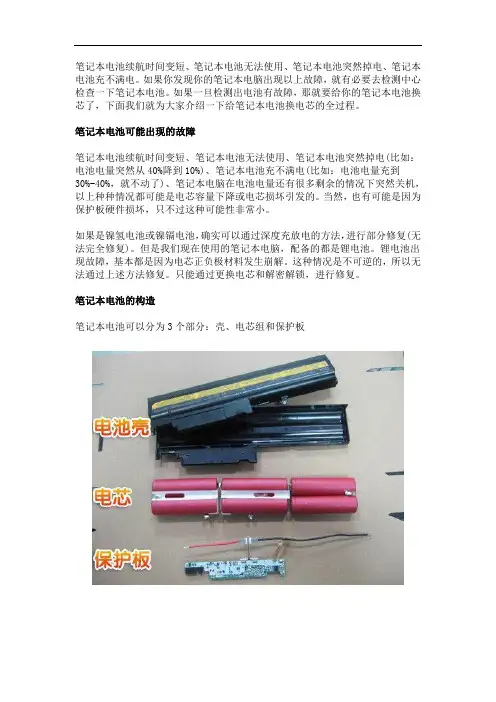

笔记本电池续航时间变短、笔记本电池无法使用、笔记本电池突然掉电、笔记本电池充不满电。

如果你发现你的笔记本电脑出现以上故障，就有必要去检测中心检查一下笔记本电池。

如果一旦检测出电池有故障，那就要给你的笔记本电池换芯了，下面我们就为大家介绍一下给笔记本电池换电芯的全过程。

笔记本电池可能出现的故障笔记本电池续航时间变短、笔记本电池无法使用、笔记本电池突然掉电(比如：电池电量突然从40%降到10%)、笔记本电池充不满电(比如：电池电量充到30%-40%，就不动了)、笔记本电脑在电池电量还有很多剩余的情况下突然关机，以上种种情况都可能是电芯容量下降或电芯损坏引发的。

当然，也有可能是因为保护板硬件损坏，只不过这种可能性非常小。

如果是镍氢电池或镍镉电池，确实可以通过深度充放电的方法，进行部分修复(无法完全修复)。

但是我们现在使用的笔记本电脑，配备的都是锂电池。

锂电池出现故障，基本都是因为电芯正负极材料发生崩解。

这种情况是不可逆的，所以无法通过上述方法修复。

只能通过更换电芯和解密解锁，进行修复。

笔记本电池的构造笔记本电池可以分为3个部分：壳、电芯组和保护板壳，也就是笔记本电池的外壳。

按照粘合方式的不同，可以分为：卡扣型、超声波粘合型和胶水粘合型。

壳电芯组，也就是把电芯通过并联、串联的方式组合到一起。

按照并联、串联组合方式的不同，可以分为：2并3串(最常见)、2并4串、2并2串、3并3串和3并4串(比较少见)。

电芯组注：2并3串就是指，先把2个电芯并联到一起，再把3组像这样并联到一起的电芯串联起来。

2并3串总共6个电芯，也就是我们通常说的6芯锂电池。

保护芯片保护板，也就是一块基于SMB1.1协议的电路板，具有电量管理功能和充放电管理功能。

上面有3个芯片，分别为：电池计量管理芯片、充放电管理芯片和串行EEPROM存储芯片。

保护板保护板正面设有电池计量管理芯片和充放电管理芯片保护板正面保护板背面设有串行EEPROM存储芯片保护板背面保护板解密和解锁对保护板解密和解锁是两个不同的工作。
