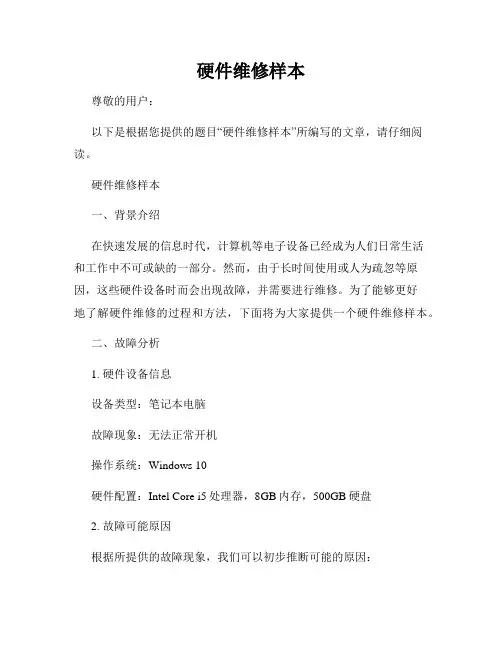

硬件维修样本尊敬的用户：以下是根据您提供的题目“硬件维修样本”所编写的文章，请仔细阅读。
硬件维修样本一、背景介绍在快速发展的信息时代，计算机等电子设备已经成为人们日常生活和工作中不可或缺的一部分。
然而，由于长时间使用或人为疏忽等原因，这些硬件设备时而会出现故障，并需要进行维修。
为了能够更好地了解硬件维修的过程和方法，下面将为大家提供一个硬件维修样本。
二、故障分析1. 硬件设备信息设备类型：笔记本电脑故障现象：无法正常开机操作系统：Windows 10硬件配置：Intel Core i5处理器，8GB内存，500GB硬盘2. 故障可能原因根据所提供的故障现象，我们可以初步推断可能的原因：a) 电源问题：可能是电源线损坏或接触不良导致电能无法输入到电脑中。
b) 内存问题：可能是内存故障导致电脑无法正常开机。
c) 硬盘问题：可能是硬盘文件损坏导致系统无法加载。
三、维修步骤1. 检查电源线首先，我们需要检查电源线是否完好无损且与电脑连接良好。
如果发现电源线存在损坏，应及时更换。
如果电源线连接良好，但电脑仍无法正常开机，则需要进一步检查其他硬件可能存在的问题。
2. 检查内存其次，我们可以将笔记本电脑内存模块取下并重新安装，确保其连接牢固。
如果问题仍然存在，可以考虑更换新的内存条进行测试。
3. 检查硬盘最后，我们可以使用磁盘检测工具对硬盘进行检查，并尝试通过修复文件系统或者恢复备份来解决硬盘问题。
如果硬盘损坏较为严重，可能需要更换新的硬盘。
四、维修结果根据以上的维修步骤，经过检查和测试，确定故障原因主要为内存故障。
我们更换了新的内存条后，笔记本电脑可以正常开机并运行。
五、维修建议在维修过程中，我们需要注意以下几点：1. 安全第一：在操作硬件设备时，务必断开电源并避免静电对设备的损坏。
2. 时刻保持谨慎：在拆卸和安装硬件组件时，要仔细操作，避免损坏其他部件。
3. 及时备份数据：硬盘故障可能导致数据丢失，因此我们建议用户定期备份重要数据。
笔记本故障大全篇一：笔记本常见故障大全笔记本故障维修大全（实例）故障案例1：1800开机无显示，有“嘀嘀”报警声。
打开内存插槽，更换内存，故障排除。
故障案例2：250一开机在状态下，有蓝颜色的横竖交叉的条纹。
进入2000系统后故障依旧，外接显示现象和液晶显示器相同。
而且常有死机现象发生。
此时打开机器，将显卡板拔出后重新插入（此种机型显卡板与主板是分离的，通过蜂窝插槽连接），用力把板压匀，故障排除。
这种现象为显卡接触不良造成的花屏，笔记本电脑出现这种现象时通常需要对显示芯片做焊接。
故障案例3：800开机运行一段时间后，系统反复自动重起，摸机子底部特别热。
打开机子内部并加电检查，风扇转，但转速较慢，待机子进入系统后手摸散热片的温度越来越高，风扇转速没有任何变化。
风扇转速慢，不能及时把热量排放出去，导致温度过高而反复重起。
更换风扇，故障排除。
故障案例4：700按下电源开关无任何反应，插入电源适配器，电池充电指示灯也无反应。
拆机测量-分配器电压均正常，检查开机3电压，对地电压为0。
这时故障现象可以判断为保护故障，需把备份电池拔下，短接两个引脚1～3秒。
然后把备份电池装好，开机检测，故障排除。
此种故障在机子上是最常见的，尤其是受到外来强脉冲电压的时候。
比如说，电池和电源适配器的突然拔插、外部造成的内部电路的短路等。
故障案例5：100开机正常，用一段时间后屏幕背光出现闪动。
怀疑液晶屏的背光高压板性能不稳定造成，更换一块背光高压板故障排除。
故障案例6：联想200开机，出现图标后就死机。
拆机将芯片更换，或者对芯片重新刷写新的程序。
此类故障多为的损坏主机无法完成自检造成的。
故障案例7：1000无法进入系统，将硬盘格式化重新安装系统后，还是无法进入系统。
将硬盘用命令格式化并没有发现有坏道。
更换一块硬盘安装系统后故障排除。
事后用测试软件发现在刚才的硬盘里有坏道，所以导致硬盘无法使用。
故障案例8：505开机后发现液晶显示器上一半可以显示，下一半则是黑屏。
维修电脑报告范文一、电脑基本信息。
这台电脑是一台[电脑品牌和型号]的台式机，主人说它已经陪伴他奋战了[X]个年头，就像一位忠诚但有点年迈的老战友。
二、故障现象。
1. 开机问题。
按下电源键后，电脑就像个爱睡懒觉的家伙，反应超级迟钝。
电源指示灯亮了，但是屏幕却黑着脸，啥动静也没有，就那么干等着。
主人说之前偶尔还能开机，现在彻底罢工了。
2. 奇怪的噪音。
要是你凑近了这台电脑，还能听到它发出一种“嗡嗡嗡”的声音，就像有只小蜜蜂被困在里面一样，很是恼人。
而且这个声音时大时小，毫无规律可言。
三、维修过程。
1. 初步检查。
我首先打开了电脑机箱，好家伙，里面灰尘多得就像刚从沙漠里走了一遭似的。
那些灰尘把各个部件都包裹得严严实实的，感觉就像给它们穿上了一层厚厚的灰棉衣。
我心想，这电脑能正常工作才怪呢。
然后我检查了一下电源线和各个硬件的连接情况，发现内存条有点松动，就像一个没站好队的小兵。
2. 深度排查。
我把内存条拔下来，用橡皮擦轻轻擦了擦金手指部分（这就像是给它做个小清洁，让它精神精神），然后又小心翼翼地插回原位，插得那叫一个稳稳当当。
接着我又检查了一下硬盘，发现硬盘的连接线也有点松，这可能就是导致开机没反应的“罪魁祸首”之一呢。
我把线重新插紧，就像系紧鞋带一样，让它稳稳地连接着。
对于那个恼人的噪音，我仔细听了听，发现是电脑的散热风扇在“搞鬼”。
风扇的叶片上也沾满了灰尘，而且转动的时候有点卡顿，就像一个老爷爷在艰难地踱步。
我把风扇拆下来，清理了灰尘，又给它的转轴加了一点润滑油，这下它转起来就顺滑多了，那“嗡嗡嗡”的声音也小了很多。
四、维修结果。
1. 开机测试。
当我再次按下电源键的时候，心里还有点小紧张呢。
不过这次电脑可给面子了，屏幕“唰”地一下就亮了起来，就像一个睡醒了的孩子突然睁开了明亮的眼睛。
而且开机速度比之前快了不少，感觉它一下子从一个老态龙钟的家伙变成了活力满满的小青年。
2. 噪音处理效果。
之前那烦人的“嗡嗡嗡”声现在已经变得很微弱了，几乎听不到了。
维修案例大全【篇一：维修案例大全】在现在科技发达的时代，数码产品已经成为我们生活和工作中不可缺少的东西，尤其是电脑，如今办公自动化，电脑已经不可或缺，它更加方便，同时也大大提高了我们工作的效率。
但是，只要是个东西就会出现故障，电脑也不例外，这时候我们就很头疼，需要找人来维修，但有些小问题我们自己也是可以解决的，但首先要知道原因。
所以，小编为大家列举了电脑出现故障的常见原因以及一些案例和处理办法。
1、实例1：主板不启动，开机无显示，有内存报警声( 嘀嘀地叫个不停)故障原因：内存报警的故障较为常见，主要是内存接触不良引起的。
例如内存条不规范，内存条有点薄，当内存插入内存插槽时，留有一定的缝隙;内存条的金手指工艺差，金手指的表面镀金不良，时间一长，金手指表面的氧化层逐渐增厚，导致内存接触不良;内存插槽质量低劣，簧片与内存条的金手指接触不实在等等。
处理办法：打开机箱，用橡皮仔细地把内存条的金手指擦干净，把内存条取下来重新插一下，用热熔胶把内存插槽两边的缝隙填平，防止在使用过程中继续氧化。
注意：在拔插内存条时一定要拔掉主机折电源线，防止意外烧毁内存。
2、实例2：主板不启动，开机无显示，有显卡报警声(一长两短的鸣叫)故障原因：一般是显卡松动或显卡损坏。
处理办法：打开机箱，把显卡重新插好即可。
要检查agp插槽内是否有小异物，否则会使显卡不能插接到位;对于使用语音报警的主板，应仔细辨别语音提示的内容，再根据内容解决相应故障。
如果以上办法处理后还报警，就可能是显卡的芯片坏了，更换或修理显卡。
如果开机后听到嘀的一声自检通过，正常但就是没有图像，把该显卡插在其他主板上，使用正常，那就是显卡与主板不兼容，应该更换显卡。
3、实例3：主板不启动，开机无显示，无报警声故障原因：原因有很多，主要有以下几种。
处理办法：针对以下原因，逐一排除。
要求你熟悉数字电路模拟电路，会使用，有时还需要借助debug卡检查故障。
(1)cpu方面的问题cpu没有供电：可用万用表测试cpu周围的三个(或一个)场管及三个(或一个)整流，检查cpu是否损坏。
电脑维修技术案例分析及解决方案随着科技的不断发展和普及，电脑已经成为了我们生活和工作中必不可少的工具。
然而，由于长时间使用或其他原因，电脑也可能会出现各种各样的故障。
本文将对某些常见的电脑维修案例进行分析，并提供解决方案。
案例一：电脑开机后无法启动操作系统现象描述：电脑开机后直接进入黑屏状态，无法进入操作系统。
可能原因：1. 硬件连接问题，如电源线松动或插头接触不良；2. 硬盘损坏导致系统无法读取；3. 操作系统文件丢失或损坏。
解决方案：1. 检查电源线，确保连接牢固；2. 尝试重新接插硬盘数据线，确保连接正常；3. 使用系统修复工具修复或重新安装操作系统。
案例二：电脑突然死机或频繁蓝屏现象描述：电脑在使用过程中突然死机或出现蓝屏错误。
可能原因：1. CPU或显卡过热，导致系统崩溃；2. 内存条或硬盘故障；3. 操作系统问题。
解决方案：1. 清理电脑内部灰尘，确保散热良好；2. 检查内存条和硬盘是否正常工作，如有问题，更换故障部件；3. 运行系统自带的修复工具，更新操作系统至最新版本。
案例三：电脑启动慢，运行缓慢现象描述：电脑开机启动慢，运行程序响应缓慢。
可能原因：1. 启动项过多，影响系统启动速度；2. 磁盘空间不足；3. 电脑感染病毒或恶意软件。
解决方案：1. 关闭不必要的启动项，提高系统启动速度；2. 清理磁盘垃圾文件，释放磁盘空间；3. 安装杀毒软件，及时进行病毒扫描和清理。
案例四：电脑无法连接无线网络现象描述：电脑无法连接到家庭或办公室的无线网络。
可能原因：1. 无线网卡驱动问题；2. 路由器故障；3. 无线网络设置错误。
解决方案：1. 更新无线网卡驱动至最新版本；2. 重启路由器，并检查网络连接；3. 检查无线网络设置，确保密码、加密方式等设置正确。
案例五：电脑出现连续蜂鸣声现象描述：电脑开机后出现连续蜂鸣声，无法进入系统。
可能原因：1. 内存条松动或损坏；2. 显卡故障；3. 主板故障。

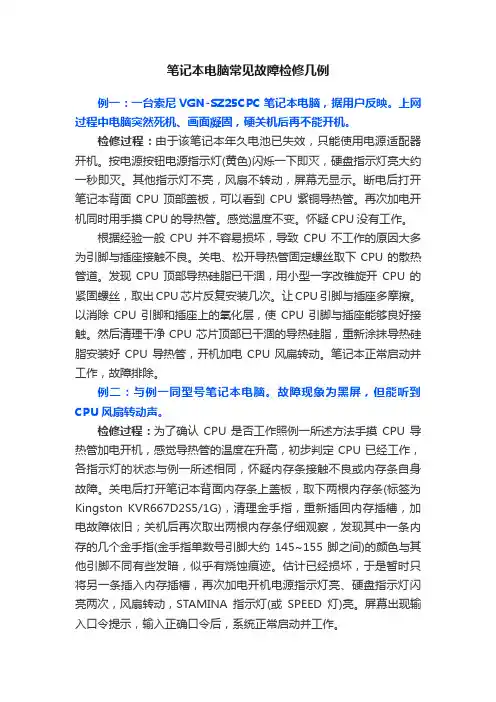

笔记本电脑常见故障检修几例例一：一台索尼VGN-SZ25CPC笔记本电脑，据用户反映。
上网过程中电脑突然死机、画面凝固，硬关机后再不能开机。
检修过程：由于该笔记本年久电池已失效，只能使用电源适配器开机。
按电源按钮电源指示灯(黄色)闪烁一下即灭，硬盘指示灯亮大约一秒即灭。
其他指示灯不亮，风扇不转动，屏幕无显示。
断电后打开笔记本背面CPU顶部盖板，可以看到CPU紫铜导热管。
再次加电开机同时用手摸CPU的导热管。
感觉温度不变。
怀疑CPU没有工作。
根据经验一般CPU并不容易损坏，导致CPU不工作的原因大多为引脚与插座接触不良。
关电、松开导热管固定螺丝取下CPU的散热管道。
发现CPU顶部导热硅脂已干涸，用小型一字改锥旋开CPU的紧固螺丝，取出CPU芯片反复安装几次。
让CPU引脚与插座多摩擦。
以消除CPU引脚和插座上的氧化层，使CPU引脚与插座能够良好接触。
然后清理干净CPU芯片顶部已干涸的导热硅脂，重新涂抹导热硅脂安装好CPU导热管，开机加电CPU风扁转动。
笔记本正常启动并工作，故障排除。
例二：与例一同型号笔记本电脑。
故障现象为黑屏，但能听到CPU风扇转动声。
检修过程：为了确认CPU是否工作照例一所述方法手摸CPU导热管加电开机，感觉导热管的温度在升高，初步判定CPU已经工作，各指示灯的状态与例一所述相同，怀疑内存条接触不良或内存条自身故障。
关电后打开笔记本背面内存条上盖板，取下两根内存条(标签为Kingston KVR667D2S5/1G)，清理金手指，重新插回内存插槽，加电故障依旧；关机后再次取出两根内存条仔细观察，发现其中一条内存的几个金手指(金手指单数号引脚大约145~155脚之间)的颜色与其他引脚不同有些发暗，似乎有烧蚀痕迹。
估计已经损坏，于是暂时只将另一条插入内存插槽，再次加电开机电源指示灯亮、硬盘指示灯闪亮两次，风扇转动，STAMINA指示灯(或SPEED灯)亮。
屏幕出现输入口令提示，输入正确口令后，系统正常启动并工作。
计算机维修的案例在如今这个数字化的时代，计算机已经成为我们生活和工作中不可或缺的工具。
然而，就像任何其他设备一样，计算机也会时不时地出现故障。
接下来，我将为您分享几个常见的计算机维修案例，希望能让您对计算机维修有更深入的了解。
案例一：硬件故障导致的死机有一次，一位客户向我们抱怨他的计算机频繁死机。
经过初步检查，我们发现计算机的散热系统存在问题，CPU 温度过高。
打开机箱后，我们看到 CPU 风扇上积累了厚厚的灰尘，严重影响了风扇的转速和散热效果。
我们首先小心地拆下 CPU 风扇，用软毛刷和吹风机仔细清理了风扇和散热片上的灰尘。
然后，重新涂抹了优质的导热硅脂，以增强CPU 与散热器之间的热传递。
在完成这些操作后，我们重新启动计算机，并进行了长时间的压力测试。
结果显示，CPU 温度恢复正常，死机问题得到解决。
这个案例告诉我们，定期清理计算机内部的灰尘对于保持其正常运行至关重要。
尤其是在长时间使用后，灰尘的积累可能会导致严重的散热问题，进而影响计算机的性能和稳定性。
案例二：软件冲突引发的系统崩溃另一位客户遇到了系统崩溃的问题，每次开机后不久就会出现蓝屏错误。
通过分析蓝屏代码和系统日志，我们发现是新安装的一款软件与系统中的其他软件存在冲突。
为了解决这个问题，我们首先进入安全模式，卸载了最近安装的可疑软件。
然后，使用系统自带的修复工具对系统文件进行了检查和修复。
重新启动计算机后，系统恢复了正常运行。
但为了确保不再出现类似问题，我们还建议客户更新了系统和其他软件的版本，以避免因软件版本不兼容而引发的冲突。
这个案例提醒我们，在安装新软件时要谨慎选择，并且及时更新软件和系统，以保证其兼容性和稳定性。
案例三：硬盘故障导致的数据丢失有一位客户在使用计算机时突然听到硬盘发出异常的响声，随后计算机无法正常启动。
我们接到报修后，初步判断可能是硬盘出现了物理故障。
为了挽救数据，我们将故障硬盘连接到专业的数据恢复设备上，尝试读取其中的数据。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==笔记本键盘维修篇一：笔记本电脑键盘按键失灵的维修方法(来自:WWw. : 笔记本键盘维修 )笔记本电脑键盘按键失灵的维修方法笔记本电脑的“键盘按键失灵”一般都是因为在线路板或导电塑胶上有污垢，从而使得两者之间无法正常接通。
但是也不排除其他因素，如键盘插头损坏，线路有问题，主板损坏、CPU工作不正常等，但并非主要原因。
因此我们只需要进行除垢工作便可。
操作的步骤如下：1．拆开键盘。
注意在打开键盘时，一定要按钮面（也就是我们操作的一面）向下，线路板向上，否则每个按键上的导电塑胶会纷纷脱落，给您的修理带来麻烦。
2．翻开线路板，线路板一般都用软塑料制成的薄膜，上面刻有按键排线，用浓度最好在97％以上酒精棉花（75％以上的医用酒精棉花也可以，因为本人曾使用过，但最好是用高浓度的酒精棉花）轻轻地在线路板上擦洗二遍。
对于按键失灵部分的线路要多照顾几遍。
3．查看按键失灵部分的导电塑胶，如果上面积攒了大量的污垢的话，同样使用酒精擦洗。
假设导电塑胶有损坏的话，那么笔者建议您可以把不常用按键上的导电塑胶换到已损坏的部分，虽然这种“拆东墙补西墙”的举措无法让键盘发挥出所有功能，但最起码可以延长常用按键的寿命。
4．清除键盘内角落中污垢，工具可用毛笔、小刷子等，但要注意动作要轻柔一些。
5．查看焊接模块有无虚焊或脱焊，可以进行补焊工作(用导电银漆等工具,具体维修请参照下节笔记本键盘维修实例。
6．装好键盘。
这里有一点须注意，那就是一定要等酒精挥发干净后再进行。
篇二：ThinkpadE420键盘之个人维修经历E420键盘自己维修经历笔记本买回来自己就一直没用过，都是给儿子看动画片和老婆上上网之类的，有一天老婆说笔记本键盘不能用了，电脑也打不开了，出了很多英文字母在那卡住不动了。
后来追问下来才知道是儿子用水枪往键盘里打水了，我那三岁的儿子呀，你是不是要老爸又买新电脑吗？没办法，儿子破坏老子修了。
维修实例维修实例1.东芝M18 Satellite故障:无规律花屏维修：(1)外接显示器正常,怀疑屏线接口不良，洗接口，故障依旧.拖焊接口，依旧甚至更严重.(2)怀疑屏线断，测屏线正常，将屏线插入屏再测，测得有几根不通，是由于插头松动，换屏线ok.2.明基故障：不开机维修：拆机量minipci AD线波形，不跑cpu,是由于cpu没有装好,装好后开机正常。
但将机器装好开机，有时掉电，检查发现电源接口问题。
换掉后正常。
3。
hp dv1000 m2000故障：不跑cpu，多人维修过。
维修：测各组供电正常，拖BIos正常，但有时触发，有时不触发。
检查休眠开关有问题。
换后正常。
4。
三星p28故障：不触发，能开机时蓝屏，有时不显示。
维修：拆机打AD线，有死波，怀疑cpu座虚焊,拖bios和时钟ic,有显示进系统测试蓝屏，怀疑内存有问题。
更换内存依旧。
拖内存槽也一样,这时不能开机，压北桥可以开机,测AD 线阻值均正常。
5。
东芝M18测试数据cpu核心供电,max1987.电感对地阻值12欧，分组供电max1845 1组产生2.5v,1.05v,1.05v,1.25v.主供电：max1999,待机3m,5m,pc卡ic:enet20 pc卡供电：enelp2216 声卡：ad1981b, io:lpc47n2536.联想昭阳 E 2805Ec:pc97551 176pin 2脚触发开关。
7。
东芝M50故障：不开机，有主复位，无cpu复位，打AD线正常，但仍不开机,怀疑bios做桥损坏，无bios资料,拖i/o能正常显示.注意：在没有测到AD线断路时，不要做NB.8.T40故障：时显时不显。
维修：按压显卡能显，做显卡后反而不显，发现pmh4氧化，拖锡后正常。
9。
IBM T40故障：开机报0210:stuck key of 0232 错。
维修：键盘坏。
10.IBM R30故障：加电不显示维维：加焊NB后正常。
注意：IBM不装安全芯片，数码卡跑85,波形为死波。
2.1 实例7用热风枪，解决显卡虚焊导致花屏故障现象： z 维修案例用热风枪，解决显卡虚焊导致花屏 z 用502胶水，消除高压包发出的高频噪声 z 更换灯管，解决液晶屏变暗发黄 z 更换高压包，解决液晶屏高压包老化无法显示图像z 更换背光板，解决尘埃意外落入液晶屏内部 z 维修屏轴，解决屏轴松动液晶屏无法正常开启 z 更换偏光膜，解决液晶屏出现划痕 z 安装散热器，解决液晶屏出现条纹或花屏 笔记本电脑显示故障维修实例本章将向读者讲解笔记本电脑显示系统的故障维修，包括显卡、液晶屏、屏轴、高压包等显示硬件的维修。
显示系统与其他系统相较而言比较脆弱，在维修的过程中需要进行大量的焊接工作，因此控制温度则成为本章维修成败的关键因素之一。
2第 章 本章导读 本章要点（1）送修的笔记本电脑开机后，液晶屏会出现像雪花一样的图像，无法显示正常的系统画面，如图2-1所示。
（2）给笔记本电脑外接显示器后，显示器同样会出现花屏，如图2-2所示。
图2-1 液晶屏花屏图2-2 外接显示器花屏故障原因：（1）笔记本电脑如果使用了4年以上，会因为显卡在工作过程中产生大量热量，加之这些热量的长期作用，会使其底部的锡球与主板接触不良（显卡虚焊），导致花屏问题的出现，如图2-3所示。
（2）在移动笔记本电脑时，由于用户移动的方法不正确，主板发生不易查觉的弯曲，导致显卡底部的针脚与锡球接触不良，导致显卡虚焊，如图2-4所示。
图2-3 显卡过热导致虚焊图2-4 移动方法不正确产生的显卡虚焊维修策略：（1）询问用户笔记本电脑使用的年限，判断显卡虚焊是否由显卡自身产生的热量引起。
（2）询问用户移动笔记本电脑的方法，推断显卡虚焊是否由用户自身使用不当引起。
（3）对于显卡虚焊，可采用重新焊接的方法来修复。
维修工具：（1）首先准备一把热风枪以及适合口径的风管，如图2-5和图2-6所示。
热风枪的作用是将显卡基部加热，解决显卡虚焊的问题。
风管的作用是控制热风枪送出热风的口径，使热风既能充分给显卡加热，又不会给显卡周边的元器件带来损坏。
精通维修案例维修案例1：电脑无法开机维修前：一台电脑无法正常开机，按下电源按钮后没有任何反应。
维修过程：首先进行硬件排除，检查电源线是否插好，确认连接无误后，发现电源灯没有亮起。
于是将电源线更换后测试，电脑能够正常开机。
因此判断是电源故障。
进一步检查电源是否有漏液或发热现象，未发现异常。
经过测量，发现电源输出电压不稳定，出现大幅度波动。
推测是电源内部元件损坏，需要更换电源。
维修后：更换了一个新的电源后，再次测试电脑能够正常开机，电源电压也稳定在正常范围内。
维修总结：此案例中电脑无法开机的原因是电源故障，通过检查硬件的连接和电源的输出电压来确定问题所在，并最终通过更换电源解决了故障。
维修过程中注意保持仪器和设备的安全性，确保不会对其他设备造成任何损坏。
维修案例2：手机屏幕黑屏维修前：一部手机屏幕突然黑屏，无法显示任何图像，触摸无反应。
维修过程：首先进行软件问题排查，尝试重启手机，进入恢复模式，卸载最近安装的应用程序等方法，但问题仍然存在。
随后将手机连接至电脑，并使用手机管理软件进行检测，发现手机硬件存在故障。
进一步拆解手机，检查屏幕连接线是否松动，确认连接无误后，检查屏幕是否有物理损坏。
发现屏幕本身没有损坏迹象，推测是屏幕背光模块故障。
使用万用表进行测量，发现背光模组没有输出电流。
于是更换了一个新的背光模组，测试手机屏幕恢复正常。
维修后：手机屏幕经过更换背光模组后，恢复正常显示和触摸功能。
维修总结：此案例中手机屏幕无法正常显示可能是背光模组故障，通过检查软件和硬件来确定问题所在，并最终通过更换背光模组成功修复了故障。
维修过程中要注意使用正确的工具和方法，防止对手机和零件造成额外损坏。
笔记本电脑故障维修案例案例一：问题描述：双子恒星6C/766的机器，主板是精英P6SEP-ME V2.2D，当内存不插在DIMM1时，开机无显示，但机器不报警。
解决方案：经测试，当DIMM1上不插内存时，即使DIMM2、DIMM3都插上内存，开机也是无显。
当DIMM1插上内存时，不管DIMM2、DIMM3上是否插有内存，开机正常。
查询早期的周报得知，此问题是由于此机型集成的显卡使用的显存是共享物理内存的，而显存所要求的物理内存是要从插在DIMM1上内存中取得，当DIMM1上没有插内存时，集成显卡无法从物理内存中取得显存，故用户开机时无显。
案例二：问题描述：每次计算机开机自检时，系统总会在显示512K Cache的地方停止运行了，是什么原因？解决方案：首先既然在显示缓存处死机，必然是该处或其后的部分有问题。
记得平常开机，此项显示完后就轮到硬盘启动xx作系统了。
因此，可以断定不是高速缓存的问题，就是硬盘的故障。
取下硬盘安装到别的电脑上，证实硬盘是好的。
这是检查计算机故障最常用的办法――替换排除法。
现在我们把注意力集中到高速缓存上，进入CMOS设置，禁止L2 Cache，存盘退出，重启机器，电脑就可以正常工作了，可以断定是L2 Cache的问题。
触摸主板上的高速缓存芯片，发现有些芯片很热，估计就是这儿的问题。
再次确认问题所在没错。
触类旁通：若发现机器总死机，可运行一会后，用手触摸主板上的高速缓存芯片，发现烫手，就可在Cmos中关闭二级缓存，发现是否死机，最后定义故障所在。
案例三：问题描述：用户使用T启天2600 P4 1.6G 12840DSF(特5409)计算机，开机无显示，用户现在咨询如何解决？解决方案：检查用户的环境，发现用户机随机附带两块显卡――主板集成一个显卡另外还有一块单独的TNT2 M64 32M显卡，有些客户在刚刚购买电脑时由于对电脑不太熟悉，将显示器信号线接到了主板集成的显卡接头上，这样会导致开机无显，但是此时主机工作正常。
【教学案例18】笔记本电脑开机与启动故障的维修【真实案例】：【案例17-1】笔记本电脑按下开机键后，黑屏，且电源指示灯不亮故障的维修【故障原因】：笔记本电脑按下开机键后，电源指示灯不亮，黑屏故障，一般是由电源适配器或电池故障，主板电源管理芯片故障，主板开机电路故障等造成的。
针对这种故障主要是先排除电源适配器或电池的供电故障，然后排除电源管理芯片的故障，最后排除主板开机电路故障。
【故障维修】：【STEP|01】：用替换法检测电源适配器或电池的故障（包括接触不良或损坏等），具体方法参考4.2节内容。
【STEP|02】：如果不是电源适配器或电池的故障，应该由主板中的故障造成。
接着检测主板中的电源管理芯片及此芯片到电源接口或电池接口的线路故障。
如果有故障，更换损坏的元器件。
【STEP|03】：如果主板电源管理芯片正常，接着检测主板的开机电路，并维修开机电路故障。
【案例17-1】笔记本电脑按下开机键后，黑屏，且电源指示灯亮故障的维修【故障原因】：当笔记本电脑按下开机键后，电脑没反应，同时电源指示灯亮。
笔记本电脑的指示灯亮表明电源适配器、电池和主板的开机电路正常，即电源已经开始给主板供电。
此时不开机的原因一般由CPU、内存、硬盘、光驱、LCD、显卡或主板等故障造成。
【故障维修】：【STEP|01】：确定排除笔记本电脑是否超频或升级BIOS程序，如果经过升级BIOS程序失败，请重新刷新BIOS 程序。
如果将笔记本电脑的CPU 或显卡等超频后，导致无法开机，只要将超频的设备恢复即可。
【STEP|02】：如果没有超频或升级BIOS程序，接着将笔记本电脑通过VGA接口连接外显示器开机，查看是否能显示。
如果能显示，则是LCD的问题，接着打开笔记本电脑外壳检查LCD的数据线接触是否正常，如接触不正常，重新连接LCD的数据线；如果接触正常，检查LCD的故障。
【STEP|03】：如果外接显示屏不能显示，接着打开笔记本电脑，插上主板诊断卡，开机检测看诊断卡的代码显示，然后根据诊断卡的显示代码检查故障。
