思科路由器NAT配置详解思科路由器NAT配置详解一、介绍在计算机网络中，网络地质转换（Network Address Translation，简称NAT）是一种将一个IP地质转换为另一个IP地质的过程。
NAT主要用于连接不同IP地质的网络之间进行通信，常用于家庭和办公网络。
二、NAT的基本概念1、NAT的作用NAT的主要作用是解决IPv4地质不足的问题，同时也可以提高网络的安全性。
2、NAT的类型NAT有三种类型：静态NAT、动态NAT和PAT（端口地质转换）。
3、静态NAT静态NAT将指定的内部IP地质映射到一个外部IP地质，使得内部网络上的设备可以通过外部IP地质进行访问。
4、动态NAT动态NAT是根据内部网络的需求，将一个或多个内部IP地质动态地映射到一个外部IP地质。
当内部网络设备需要访问外部网络时，才会动态地进行映射。
5、PATPAT是一种特殊的动态NAT，它将多个内部IP地质映射到一个外部IP地质，使用不同的端口号区分不同的内部地质。
三、NAT的配置步骤1、确定NAT的类型在进行NAT配置之前，需要确定所需的NAT类型，是静态NAT、动态NAT还是PAT。
2、配置内部和外部接口需要配置内部和外部接口的IP地质，使路由器能够正确地识别内部和外部网络。
3、配置NAT池对于动态NAT和PAT，需要配置一个NAT池，包含可用的外部IP地质。
4、配置NAT规则根据需求，配置适当的NAT规则，包括内部地质和端口号与外部地质和端口号的映射关系。
四、附件本文档没有涉及到附件。
五、法律名词及注释1、IPv4地质：互联网协议第四版本（Internet Protocol version 4，简称IPv4）中使用的32位地质，用于标识网络上的设备。
2、NAT：网络地质转换（Network Address Translation，简称NAT）是一种将一个IP地质转换为另一个IP地质的过程。
NAT配置ØNAT技术基本概念ØNAT技术分类ØNAPT配置流程ØNAT配置命令•连接到互联网的设备都需要一个唯一的、合法的IP地址来标识，但随着互联网的发展，终端数量的增多，以及IPv4地址空间本身的限制，IPv4地址无法实现一对一的分配。
•NAT技术有效缓解了IP地址紧张的局面。
通过将多个私有地址转化为一个或多个公有地址，解决内网用户数量多而公有IP地址数量少的情况。
•本次任务介绍NAT技术的分类、工作原理及配置方法。
•内网主机访问互联网时，必须要有一个公网地址身份标识。
•NAT（Network Address Translation）技术可以实现IP数据报文头中的IP地址的转换，当内部网络访问外部网络时，将IP数据包头中的私有地址（源IP地址）转化为公网地址。
•通过NAT技术部署，可以实现公网地址和私有地址的“一对多”的映射关系，以此缓解IPv4地址紧张的局面。
地址类型私有地址范围A10.0.0.0～10.255.255.255B172.16.0.0～172.31.255.255C192.168.0.0～192.168.255.255私有地址是从A、B、C三类地址中各划取一段作为私有地址空间。
私有地址不能被互联网识别，仅供局域网内部通信使用，并且在不同的局域网中可以复用。
Ø静态NAT•将内网中的一个私有IP固定地转换为一个公网IP（固定转换）。
通常应用在允许外网主机访问内网服务器的环境中，外网主机可通过其所映射的公网地址来访问内网服务器。
静态NAT工作过程示意图Ø动态NAT•将内网中的一个私有IP转换为公网IP地址池中的一个地址（临时转换）。
内网主机访问外网时，若地址池有可用地址，转换使用；若无可用地址，主机将无法访问外网，直到其它主机通信结束，映射关系解除，公网地址重新释放地址池中才可转化使用。
•动态NAT实现“一对一”的地址转换，并不能起到节约公网地址的作用，并且公网IP地址池中的地址个数限制了同时访问外部网络的内网用户数量，因此不适应于目前网络部署。
思科交换机NAT配置介绍及实例CISCONAT 配置一、NAT简介NAT（Network Address Translation）的功能，就是指在一个网络内部，根据需要可以随意自定义的IP地址，而不需要经过申请。
在网络内部，各计算机间通过内部的IP地址进行通讯。
而当内部的计算机要与外部internet网络进行通讯时，具有NAT功能的设备（比如：路由器）负责将其内部的IP地址转换为合法的IP地址（即经过申请的IP地址）进行通信。
二、NAT的应用环境：情况1：一个企业不想让外部网络用户知道自己的网络内部结构，可以通过NAT将内部网络与外部Internet隔离开，则外部用户根本不知道通过NAT设置的内部IP地址。
情况2：一个企业申请的合法Internet IP地址很少，而内部网络用户很多。
可以通过NAT功能实现多个用户同时公用一个合法IP与外部Internet进行通信。
三、设置NAT所需路由器的硬件配置和软件配置：设置NAT功能的路由器至少要有一个内部端口（Inside），—个外部端口（Outside）。
内部端口连接的网络用户使用的是内部IP地址。
内部端口可以为任意一个路由器端口。
外部端口连接的是外部的网络，如Internet。
外部端口可以为路由器上的任意端口。
设置NAT功能的路由器的IOS应支持NAT功能（本文事例所用路由器为C isco2501，其IOS为11.2版本以上支持NAT功能)。
四、关于NAT的几个概念：内部本地地址(Inside local address )：分配给内部网络中的计算机的内部IP地址。
内部合法地址(Inside global address)：对外进入IP通信时，代表一个或多个内部本地地址的合法IP地址。
需要申请才可取得的IP地址。
五、NAT的设置方法：NAT设置可以分为静态地址转换、动态地址转换、复用动态地址转换。
1、静态地址转换适用的环境静态地址转换将内部本地地址与内部合法地址进行一对一的转换，且需要指定和哪个合法地址进行转换。
static 静态NA T配置：1.首先设定R1的ip地址和开启端口conf#inter e0/0if# ip add 192.168.1.1 255.255.255.0if# no shutconf#inter e0/1if# ip add 10.0.0.1 255.255.255.0if# no shut2.然后设置NA T静态转换conf# ip nat ins source static 192.168.1.10 10.0.0.1 将内部地址192.168.1.1 转换成10.0.0.1conf# ip nat ins source static 192.168.1.20 10.0.0.13.再开启NA Tconf# inter e0/0conf# ip nat insideconf# inter e0/1conf# ip nat outside4.设置静态路由conf# ip route 0.0.0.0 0.0.0.0 10.0.0.0完成，可以show ip nat translations 查看动态NA T配置：1.首先设定R1的ip地址和开启端口conf#inter e0/0if# ip add 192.168.1.1 255.255.255.0if# no shutconf#inter e0/1if# ip add 10.0.0.1 255.255.255.0if# no shut2.定义内部网络中允许访问外部网络的IPConf#access-list permit 192.168.1.10 0.0.0.255(允许192.168.1.10 访问外部网络，0.0.0.255 为反子网掩码具体参考ACCESS链路访问规则)Conf#access-list permit 192.168.1.20 0.0.0.2553.定义地址池Conf# ip nat pool jiangqi 192.168.1.10 192.168.1.20 netmask 255.255.255.0(将192.168.1.10 到192.168.1.20 的IP 定义为地址池jiangqi 子网为255.255.255.0)4．实现网络地址转换Conf# ip nat inside source list 1 pool jiangqi(将ACCESS LIST 制定的内部地址，与制定的全局地址进行转换)5.再开启NA Tconf# inter e0/0conf# ip nat insideconf# inter e0/1conf# ip nat outside6. 设置静态路由conf# ip route 0.0.0.0 0.0.0.0 10.0.0.0。
一般我们实际工作中都使用复用NAT，即复用端口NAT，也叫PNAT.所以掌握最后配置就可以了。
静态NAT配置步骤：首先，配置各接口的IP地址。
内网使用私有IP. 外网使用公网IP. 并指定其属于内外接口。
其次，定义静态建立IP地址之间的静态映射。
最后，指定其默认路由。
格式：静态模式在内部本地地址与内部合法地址之间建立静态地址转换。
在全局设置状态下输入：router(config)#Ip nat inside source static 内部本地地址内部合法地址router(config)#ip nat inside source static 10.1.1.2 192.168.1.2指定连接网络的内部端口在端口设置状态下输入：Router(config-if)#ip nat insideRouter(config)#int e0Router(config)#ip add 10.1.1.1 255.255.255.0Router(config-if)#ip nat inside指定连接外部网络的外部端口在端口设置状态下输入：Router(config-if)#ip nat outsideRouter(config)#int s0Router(config-if)#ip add 192.168.1.1 255.255.255.0Router(config-if)#ip nat outsideRouter(config)#ip route 0.0.0.0 0.0.0.0 s0 (指定出口的默认路由，这是容易漏掉的地方)Enter configuration commands, one per line. Endwith CNTL/Z.Router(config)#ho R3 （命名为R3）R3(config)#no ip domain-lo（关闭域名查询，在实验环境中，敲入错误的命令，它将进行域名查询，故关闭他）R3(config)#line c 0 （进入线路CONSOLE接口0下）R3(config-line)#logg syn （启用光标跟随，防止日志信息冲断命令显示的位置）R3(config-line)#exec-t 0 0 （防止超时，0 0 为永不超时）R3(config-line)#exitR3(config)#int e0 （进入以太网接口下）R3(config-if)#ip add 192.168.1.1 255.255.255.0 （设置IP地址）R3(config-if)#ip nat inside （设置为内部接口）R3(config-if)#no shutR3(config-if)#exitR3(config)#int ser1 （进入串口下）R3(config-if)#ip add 100.0.0.1 255.255.255.0R3(config-if)#no shutR3(config-if)#ip nat outside （设置为外部接口）R3(config-if)#exitR3(config)#ip nat inside source static 191.168.1.1100.0.0.1（设置静态转换，其中ip nat inside source 为NAT转换关键字，这里是静态，故为STATIC）R3(config)#ip classlessR3(config)#ip route 0.0.0.0 0.0.0.0 s0(这里是出口或者下一跳地址)R3(config)#exit动态NAT配置步骤：首先，配置各需要转换的接口的IP，设置内外网IP等。
cisco路由器nat配置本文档涉及附件：1、NAT配置范例（附件1）2、Cisco路由器配置指南（附件2）本文所涉及的法律名词及注释：1、NAT：网络地质转换，是一种将私有IP地质转换为公有IP 地质的技术。
它允许私有网络中的多个设备共享一个公有IP地质，并通过在数据包中修改IP地质和端口号来实现通信。
2、Cisco路由器：Cisco公司生产的网络设备，用于在计算机网络中转发数据包。
3、IP地质：Internet Protocol Address的缩写，是互联网上每一个设备的唯一标识。
4、公有IP地质：用于公共互联网上的网络设备的IP地质，由互联网服务提供商分配。
5、私有IP地质：用于局域网内部设备的IP地质，根据RFC 1918标准规定为以下三个范围.10：0：0：0 - 10.255.255.255，172.16：0：0 - 172.31.255.255，192.168：0：0 -192.168.255.255：6、端口号：在计算机网络中，用于标识不同应用程序或服务的数字。
端口号范围从0到65535：7、ACL：访问控制列表（Access Control List）是一种网络安全机制，用于限制或允许网络流量通过网络设备。
它基于规则集对数据包进行过滤和重定向。
8、PAT：端口地质转换（Port Address Translation）是一种NAT技术，用于将多个私有IP地质映射到一个公有IP地质。
它通过修改数据包中的IP地质和端口号来实现。
9、NAT池：一组可用于NAT转换的公有IP地质。
10、NAT超时：NAT超时是指在NAT转换表中保留NAT会话的时间。
一旦超时时间到达，相应的NAT转换将被删除。
11、Source NAT：源地质转换（Source Network Address Translation）操作将源IP地质和端口号更改为公有IP地质和端口号。
12、Destination NAT：目的地质转换（Destination Network Address Translation）操作将目的IP地质和端口号更改为私有IP 地质和端口号。
思科交换机NAT配置介绍及实例思科交换机（Cisco Switch）是企业级网络设备中最常用的一种。
与传统的路由器不同，交换机主要用于在局域网（LAN）内部提供数据包的转发和过滤功能。
然而，在一些情况下，我们可能需要使用交换机进行网络地址转换（NAT）来实现特定的网络部署需求。
本文将介绍思科交换机的NAT配置方法，并提供实例说明。
1.NAT概述网络地址转换（NAT）是一种在不同网络之间转换IP地址的技术。
它主要用于解决IPv4地址空间的短缺问题，并允许多个主机通过一个公网IP地址来访问互联网。
NAT实现了将内部网络地址与外部IP地址之间进行映射，使得内部主机可以通过共享公网IP地址来与外部网络进行通信。
2.NAT配置方法在思科交换机上配置NAT通常涉及以下步骤：步骤1：创建访问控制列表（ACL）访问控制列表（Access Control List）用于定义需要进行NAT转换的数据包。
我们可以根据源地址、目标地址、端口等条件来配置ACL，以确定哪些数据包需要进行NAT转换。
例如，下面是一条配置ACL的命令示例：access-list 10 permit 192.168.1.0 0.0.0.255该命令表示允许192.168.1.0/24网段的内部主机进行NAT转换。
步骤2：创建NAT池NAT池用于定义可以被映射到的公网IP地址范围。
我们可以通过配置交换机的外部接口和NAT池来设置NAT转换的目标IP地址。
例如，下面是一条配置NAT池的命令示例：ip nat pool NAT_POOL 203.0.113.1 203.0.113.10 netmask255.255.255.0该命令表示创建一个名为NAT_POOL的NAT池，其中可用的IP地址范围为203.0.113.1至203.0.113.10。
步骤3：创建NAT规则NAT规则用于将内部网络的私有IP地址映射到NAT池的公网IP地址。
我们可以通过配置NAT类型（静态/动态）、内部地址、外部地址等参数来创建NAT规则。
Cisco路由器静态、动态路由配置2010-07-22 20:31Cisco路由器静态、动态路由配置本文介绍Cisco路由器静态、动态路由配置，动态路由协议这里只介绍RIP、EIGRP、OSPF三种。
下面是网络拓扑图：如上图网络拓扑，配置路由协议使其网络连通（PC0和PC1互通）。
一、配置静态路由1．配置IP地址信息台式机的IP地址配置很简单，我这里不用多说，PC0 IP：10.3.0.2 NETMASK:255.255.255.0 PC1 IP:192.16.3.2 NETMASK:255.255.255.0 。
下面配置router0下面配置router1这里我们来试试PC0和PC1互通性PC0 ping PC1如图所示：这里我们看到PC0和PC1并不能相通。
PC1 ping PC0如图所示：这里我们看到PC1和PC0也并不能相通。
2.配置静态路由协议Router（config）#ip route 192.16.3.0 255.255.255.0 172.16.2.2 R1（config）#ip route 10.3.0.0 255.255.255.0 172.16.2.1 下面我们再来试试PC0和PC1互通性PC0 ping PC1如图所示：这里我们看到PC0和PC1能相通，我们配置的静态路由协议起作用了。
PC1 ping PC0如图所示：这里我们看到PC1和PC0能相通，我们配置的静态路由协议也起作用了。
二、 RIP路由协议的配置1. 配置IP地址信息配置IP地址信息见上面配置静态路由中配置IP地址信息，我这里不多说。
这里配置了ip地址以后如静态路由中一样，PC0和PC1不能相通。
2. 配置rip路由协议配置router0Router(config)#router ripRouter(config-router)#version 2Router(config-router)#network 10.3.0.0Router(config-router)#network 172.16.2.0配置router1R1(config)#router ripR1(config-router)#version 2R1(config-router)#network 192.16.3.0R1(config-router)#network 172.16.2.03. 查看rip路由信息查看router0查看router1这里我们可以看到R开头的路由信息即是通过rip协议得到的路由信息。
什么是NAT（网络地址转换）？网络地址转换(NAT,Network Address Translation)属接入广域网(WAN)技术，是一种将私有（保留）地址转化为合法IP地址的转换技术，它被广泛应用于各种类型Internet接入方式和各种类型的网络中。
原因很简单，NAT不仅完美地解决了lP地址不足的问题，而且还能够有效地避免来自网络外部的攻击，隐藏并保护网络内部的计算机。
静态转换是指将内部网络的私有IP地址转换为公有IP地址，IP地址对是一对一的，是一成不变的，某个私有IP地址只转换为某个公有IP地址。
借助于静态转换，可以实现外部网络对内部网络中某些特定设备(如服务器)的访问。
静态配置命令ip nat inside source static 内部本地地址内部合法地址。
拓扑图假设我们在ISP那已经申请IP地址，192.192.192.1—192.192.192.4，拿路由器XFZ充当ISP ，ONLY5 为你家外部路由器，下面我们配置静态的NAT，就是1对1进行IP地址转换。
配置信息PC1—PC3的IP地址为192.168.1.2 --- 192.168.1.4 子网掩码为255.255.255.0 网关为 192.168.1.1配置信息ONLY5Router>enableRouter#config tRouter(config)#hostname ONLY5ONLY5(config)#int f0/0ONLY5(config-if)#no shuONLY5(config)#int f0/0ONLY5(config-if)#ip address 192.168.1.1 255.255.255.0 ONLY5(config)#int s0/0ONLY5(config-if)#ip address 192.192.192.1 255.255.255.0ONLY5(config-if)#clock rate 64000// 配置静态NATONLY5(config)#ip nat inside source static 192.168.1.2192.192.192.2ONLY5(config)#ip nat inside source static 192.168.1.3192.192.192.3ONLY5(config)#ip nat inside source static 192.168.1.4 192.192.192.4ONLY5(config)#int f0/0ONLY5(config-if)#ip nat inside // 设置该端口为内部端口ONLY5(config)#int s0/0ONLY5(config-if)#ip nat ouONLY5(config-if)#ip nat outside // 设置该端口为外部部端口ONLY5(config)#ip route 0.0.0.0 0.0.0.0 192.192.192.2 // 设置一条出去的路由（默认路由）XFZ 配置Router>enRouter>enableRouter#config tRouter(config)#hostname XFZXFZ(config)#int s0/0XFZ(config-if)#no shuXFZ(config-if)#ip address 192.192.192.2 255.255.255.0XFZ(config)#ip route 0.0.0.0 0.0.0.0 192.192.192.1 // 设置一条出去的路由（默认路由）OK 完成咯。
Cisco设备静态NAT基本配置步骤以下内容摘自笔者即将出版上市的《金牌网管师——大中型企业网络组建、配置与管理》一书，或者于明年将出版的《Cisco/H3C 路由器配置与管理完全手册》一书.当你与外部网络进行通信时，你可以转换自己的私有IP地址到全态NAT在内部本地址和内部全局地址之间建立一对一的映射关系,而动态NAT建立一个内部本地址到一个全局地址池的映射关系。
一、静态NAT工作原理静态NAT是最基本的NAT方式,也是最常用的NAT方式之一.本节要利用网络拓扑结构和具体的示例介绍Cisco设备上的静态NAT基本配置步骤。
示例中的基本网络拓扑结构如图1所示。
NAT 路由器的两个接口（s0和s1）分别连接了内、外两个不同的网络(10。
10。
10。
0/24和171.16.68。
1/24）。
现要使内部网络中的10。
10.01.1主机和外部网络中的171。
16.68。
5主机间进行数据包传输。
图1 静态NAT基本配置示例网络结构在上一篇说到了，NAT的应用可以是单方向(包括正向或反向)，也可以是双方向的地址转换.我们把内部网络中的地址转换成外部网络中的地址,称之为正向转换，使用的NAT命令为“ip nat inside source static {local—ip global—ip}”，把本地网络的本地址转换成外部网络的全局地址。
把外部网络中的地址转换成内部网络中的地址称之为反向转换,使用的NAT命令为“ip nat outside source static global—ip local-ip}”，把外部网络的全地址转换成本地网络的本地地址.对比可以看出，两个命令中的本地IP地址（local-ip）和全局IP地址（global—ip)的位置是相互调换的。
而把需要同时具有两方面的转换，称之为双向转换。
正向转换时只需要定义内部本地址和内部全局地址；反方向的转换时则需要定义外部本地址和外部全局地址；双向转换时则需要同时定义内部本地址、内部全局地址、外部本地址和外部全局地址。
网络地址转换NAT企业内网采用私有IP ，不能直接访问互连网。
原因：ISP的路由器没有私有IP地址的路由。
解决办法:→NAT1、当R把数据发向Internet时，将私有IP改写为公有IP,相当于数据是从R发出。
被ISP的R路由到目标。
2、当数据返回时，发给R。
R再依据NA T转换表，将目标改写为原来私有IP送回内网。
NAT的分类及应用：一．动态NAT1. 动态一对一：不节省IP地址，国内不常用no-pat只改写源IP2. 动态多对一：共享上网，常用（通过源端口区分不同用户1024-65535）pat这种方式被称做网络地址端口转换NAPT（network address port translation），同时改写源IP和源端口。
NAT的要点：私IP →公IP 路由NAT转换表区分 IP 区分（一对一）IP + 端口（多对一）NAT的基础配置：配置路由1. .默认路由（必须）R(config )# ip route 0.0.0.0 0.0.0.0 100.1.1.62. 静态路由或动态路由（可选）当内网有三层交换机，存在非直连网段时，需要配置静态路由或RIP\OSPF，来学习内网路由。
NAT配置（一）．设置NAT 接口。
R(config )# int f0/0# ip add 172.16.1.251 255.255.255.0# ip nat inside# no shutR(config )# int f0/1# ip add 100.1.1.1 255.255.255.248# ip nat outside# no shut（二）．配置动态转换，实现共享上网。
1 .定义内部源地址（私有IP）。
R(config )# acc 10 permit 172.16.1.0 0.0.0.255acc 10 permit 172.16.2.0 0.0.0.255acc 10 permit 172.16.3.0 0.0.0.255acc 10 permit 172.16.4.0 0.0.0.2552. 定义地址池(公有IP ).R(config )# ip nat pool rich 100.1.1.5 100.1.1.5 netmask 255.255.255.248名字3. 动态转换。
NAT的3种实现方式配置示范网络地址转换（NAT）是一种网络协议，用于将私有IP地址转换为公共IP地址，以实现多台设备共享一个公共IP地址的功能。
NAT有三种实现方式：静态NAT、动态NAT和PAT（端口地址转换）。
1.静态NAT静态NAT是将一个私有IP地址映射到一个公共IP地址，实现一对一的映射关系。
静态NAT适用于需要固定映射关系的情况，如将内部服务器映射到公共IP地址，以便外部用户可以访问该服务器。
示范配置：1.配置内部接口的IP地址和子网掩码。
2.配置外部接口的IP地址和子网掩码，该接口将使用公共IP地址。
3.创建一个静态NAT转换规则，将内部服务器的IP地址映射到外部接口的公共IP地址。
例如，假设内部服务器的IP地址为192.168.1.10，外部接口的公共IP地址为203.0.113.10，配置如下：```interface fastethernet0/0ip address 192.168.1.1 255.255.255.0interface fastethernet0/1ip address 203.0.113.1 255.255.255.0ip nat inside source static 192.168.1.10 203.0.113.10```2.动态NAT动态NAT是将内部设备的私有IP地址动态映射到可用的公共IP地址，实现一对多的映射关系。
动态NAT适用于多个内部设备共享有限的公共IP地址的情况。
示范配置：1.配置内部接口的IP地址和子网掩码。
2.配置外部接口的IP地址和子网掩码，该接口将使用公共IP地址。
3.配置一个动态NAT池，指定可用的公共IP地址范围。
4.创建一个动态NAT转换规则，将内部设备的IP地址映射到动态NAT池中的公共IP地址。
例如，假设内部子网的IP地址范围为192.168.1.0/24，外部接口的公共IP地址为203.0.113.1，配置如下：```interface fastethernet0/0ip address 192.168.1.1 255.255.255.0interface fastethernet0/1ip address 203.0.113.1 255.255.255.0ip nat pool dynamic-nat-pool 203.0.113.10 203.0.113.20 netmask 255.255.255.0ip nat inside source list 1 pool dynamic-nat-pool overload access-list 1 permit 192.168.1.0 0.0.0.255```3.PAT（端口地址转换）PAT是一种特殊的动态NAT方法，它除了将内部设备的IP地址映射到公共IP地址外，还使用端口号来区分不同的连接。
一、NAT简介：1.NAT（Network Address Translation）网络地址转换。
2.最早出现在思科11.2 IOS中，定义在RFC1631和RFC3022中。
3.NAT最主要的作用是为了缓解IPv4地址空间的不足。
4.同时也带来了一些问题，如每个数据包到达路由器后都要进行包头的转换操作，所以增加了延迟；DNS区域传送，BOOTP/DHCP等协议不可穿越NAT路由器；5.改动了源IP，失去了跟踪到端IP流量的能力，所以使责任不明确了。
6.但是利还是要大于弊的，不然也不会学习它了！最新的CCNA640-802学习指南中依然有专门的一章来讲解NAT，它的重要性可见一斑。
二、NAT术语：比较难理解，所以这里用最明了的语言总结如下1.内部本地地址（inside local address ）：局域网内部主机的地址，通常是RFC1918地址空间中的地址，称为私有地址。
（待转换的地址）2.内部全局地址（inside global address）：内部本地地址被NAT路由器转换后的地址，通常是一个可路由的公网地址。
3.外部全局地址（outside global address）：是与内部主机通信的目标主机的地址，通常是一个可路由的公网地址。
4.外部本地地址（outside local address）：是目标主机可路由的公网地址被转换之后的地址，通常是RFC1918地址空间中的地址。
三、NAT配置详解：1.静态NAT：将一个私有地址和一个公网地址一对一映射的配置方法，这种方式不能节省IP，通常只为需要向外网提供服务的内网服务器配置。
如图所示：PC1地址：192.168.0.2/24PC2地址：192.168.0.3/24R1 E0/0地址：192.168.0.1/24R1 S0/0地址：202.106.0.1/24R2 S0/0地址：202.106.0.2/24R2 E0/0地址：202.106.1.1/24PC3地址：202.106.1.2/24 (模拟公网服务器)各接口地址按上面配置好之后，在R1和R2上配置路由（注意不要为192.1 68.0.0网络增加路由项，因为私有网络不可以出现在公网路由表中，不然也不叫私有地址了）路由配置好之后在R1上可以ping通PC3，但是PC1只能ping到R1的S 0/0，再向前就ping不通了。
NAT的3种实现方式配置示范网络地址转换（NAT）是一种用于将私有IP地址转换为公共IP地址的技术，以实现局域网内多个设备共享一个公共IP地址的目的。
以下是NAT的三种实现方式的配置示范。
1. 静态NAT（Static NAT）静态NAT是将一个私有IP地址映射到一个公共IP地址的一对一映射。
这个公共IP地址可以用于让外部网络访问内部网络中的特定设备。
以下是一个静态NAT的配置示例：首先，假设我们有一个私有网络，其IP地址范围是192.168.1.0/24，而我们有一个公共IP地址203.0.113.10。
1.在NAT设备上配置一个静态NAT规则：configure terminalip nat inside source static 192.168.1.5 203.0.113.102.配置内部接口和外部接口：interface GigabitEthernet0/0ip nat insideinterface GigabitEthernet0/1ip nat outside3.验证配置：show ip nat translations这个配置会将该私有网络中的设备192.168.1.5映射到公共IP地址203.0.113.10上，使其可以从外部访问该设备。
2. 动态NAT（Dynamic NAT）动态NAT是一种将私有IP地址动态映射到公共IP地址的方式，根据内部网络设备的需要，由NAT设备动态分配公共IP地址。
以下是一个动态NAT的配置示例：配置一个全局IP地址池：configure terminalip nat pool NAT-POOL 203.0.113.10 203.0.113.20 netmask 255.255.255.0配置NAT规则：ip nat inside source list 1 pool NAT-POOL overload配置访问控制列表（ACL）以指定内部网络：access-list 1 permit 192.168.1.0 0.0.0.255配置内部接口和外部接口：interface GigabitEthernet0/0ip nat insideinterface GigabitEthernet0/1ip nat outside这个配置会将内部网络192.168.1.0/24中的设备动态映射到IP地址池中的公共IP地址，可以实现内部网络中的多个设备共享有限数量的公共IP地址。
思科NAT的配置3.0（静态、动态和PAT）下面的代码要理解，多看多理解。
(可以不写)三层交换机SW-3代码如下：Switch>Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname SW-3SW-3(config)#ip routingSW-3(config)#interface rang f0/1-4SW-3(config-if-range)#no switchportSW-3(config-if-range)#%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/4, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/4, changed state to upSW-3(config-if-range)#exitSW-3(config)#interface f0/1SW-3(config-if)#ip add 192.168.10.1 255.255.255.0SW-3(config-if)#exitSW-3(config)#interface f0/2SW-3(config-if)#ip add 192.168.20.1 255.255.255.0SW-3(config-if)#exitSW-3(config)#interface f0/3SW-3(config-if)#ip add 192.168.30.1 255.255.255.0SW-3(config-if)#exitSW-3(config)#interface f0/4SW-3(config-if)#ip add 192.168.40.2 255.255.255.0SW-3(config-if)#exitSW-3(config)#ip route 220.168.10.0 255.255.255.0 192.168.40.1 SW-3(config)#exitSW-3#%SYS-5-CONFIG_I: Configured from console by consoleSW-3#writeBuilding configuration...[OK]路由器R1代码如下：Router>Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface f0/0Router(config-if)#no shutdownRouter(config-if)#ip address 192.168.40.1 255.255.255.0Router(config-if)#exitRouter(config)#Router(config)#Router(config)#interface f0/1Router(config-if)#no shutdownRouter(config-if)#%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to upRouter(config-if)#ip address 220.168.10.1 255.255.255.0Router(config-if)#exitRouter(config)#ip route 0.0.0.0 0.0.0.0 192.168.40.2Router(config)#hoRouter(config)#hostname R1R1(config)#access-list 10 permit 192.168.30.0 0.0.0.255R1(config)#ip nat pool MPH 58.58.58.58 58.58.58.58 netmask 255.255.255.0 R1(config)#ip nat inside source list 10 pool MPH overloadR1(config)#R1(config)#access-list 20 permit 192.168.10.0 0.0.0.255R1(config)#ip nat pool LL 99.99.99.99 99.99.99.199 netmask 255.255.255.0 R1(config)#ip nat inside source list 20 pool LLR1(config)#R1(config)#ip nat inside source static 192.168.20.10 25.25.25.25R1(config)#ip nat inside source static 192.168.20.20 26.26.26.26R1(config)#R1(config)#interface f0/0R1(config-if)#ip nat insideR1(config-if)#exitR1(config)#R1(config)#interface f0/1R1(config-if)#ip nat outsideR1(config-if)#R1#writeBuilding configuration...[OK]R1#。
静态NAT动态NAT实验拓扑:实验目的：熟悉网络地址转换协议掌握静态NAT和动态NAT的配置分析静态NAT和动态NAT的区别使用how命令来检查NAT的运行情况实验步骤：步骤1按如上拓扑做好底层配置，并检验相邻设备之间的连通性步骤2在NAT上配置一条到internet的缺省路由NAT(config)#iproute0.0.0.00.0.0.0200.200.100.2因为内部主机与internet通信时转换成200.200.100.128/25网络的公有IP，所以在ISP上配置一条到200.200.100.128/25网络的静态路由ISP(config)#iproute200.200.100.128255.255.255.128200.200.100 .1步骤3创建一条定义了所有内部用户的标准的访问控制列表NAT(config)#acce-lit1permit192.168.1.00.0.0.255步骤4静态NAT是一对一的，即一个内部主机对应一个地址池中的公有地址，所以静太NAT的配置如下NAT(config)#ipnatinideourcetatic192.168.1.2200.200.100.129NA T(config)#ipnatinideourcetatic192.168.1.5200.200.100.130步骤5因为静态NAT要位所有内部主机配置地址转换，所以提出了一种简单的替代方法，配置地址池，即动态NATNAT(config)#ipnatpoolpublic200.200.100.129200.200.100.254netmak 255.255.255.128NAT(cinfig)#ipnatinideourcelit1poolpublic步骤6指定NAT的内部接口和外部接口NAT(config)#intf0/0NAT(config-if)#ipnatinideNAT(config)#int0/0NAT(config-if)#ipnatoutideRouter#clearipnattranlation某在超时前清楚所有NAT转换。

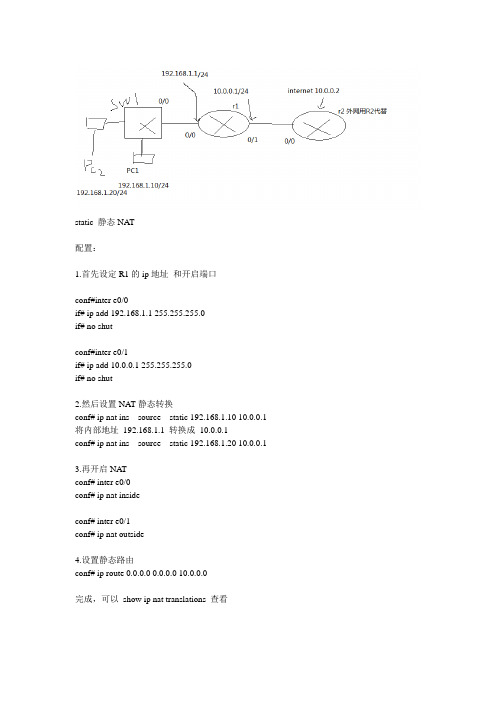

static 静态NA T
配置：
1.首先设定R1的ip地址和开启端口
conf#inter e0/0
if# ip add 192.168.1.1 255.255.255.0
if# no shut
conf#inter e0/1
if# ip add 10.0.0.1 255.255.255.0
if# no shut
2.然后设置NA T静态转换
conf# ip nat ins source static 192.168.1.10 10.0.0.1 将内部地址192.168.1.1 转换成10.0.0.1
conf# ip nat ins source static 192.168.1.20 10.0.0.1
3.再开启NA T
conf# inter e0/0
conf# ip nat inside
conf# inter e0/1
conf# ip nat outside
4.设置静态路由
conf# ip route 0.0.0.0 0.0.0.0 10.0.0.0
完成，可以show ip nat translations 查看
动态NA T
配置：
1.首先设定R1的ip地址和开启端口
conf#inter e0/0
if# ip add 192.168.1.1 255.255.255.0
if# no shut
conf#inter e0/1
if# ip add 10.0.0.1 255.255.255.0
if# no shut
2.定义内部网络中允许访问外部网络的IP
Conf#access-list permit 192.168.1.10 0.0.0.255
(允许192.168.1.10 访问外部网络，0.0.0.255 为反子网掩码具体参考ACCESS链路访问规则)
Conf#access-list permit 192.168.1.20 0.0.0.255
3.定义地址池
Conf# ip nat pool jiangqi 192.168.1.10 192.168.1.20 netmask 255.255.255.0
(将192.168.1.10 到192.168.1.20 的IP 定义为地址池jiangqi 子网为255.255.255.0)
4．实现网络地址转换
Conf# ip nat inside source list 1 pool jiangqi
(将ACCESS LIST 制定的内部地址，与制定的全局地址进行转换)
5.
再开启NA T
conf# inter e0/0
conf# ip nat inside
conf# inter e0/1
conf# ip nat outside
6. 设置静态路由
conf# ip route 0.0.0.0 0.0.0.0 10.0.0.0。
