思科路由器NAT配置详解思科路由器NAT配置详解一、介绍在计算机网络中，网络地质转换（Network Address Translation，简称NAT）是一种将一个IP地质转换为另一个IP地质的过程。
NAT主要用于连接不同IP地质的网络之间进行通信，常用于家庭和办公网络。
二、NAT的基本概念1、NAT的作用NAT的主要作用是解决IPv4地质不足的问题，同时也可以提高网络的安全性。
2、NAT的类型NAT有三种类型：静态NAT、动态NAT和PAT（端口地质转换）。
3、静态NAT静态NAT将指定的内部IP地质映射到一个外部IP地质，使得内部网络上的设备可以通过外部IP地质进行访问。
4、动态NAT动态NAT是根据内部网络的需求，将一个或多个内部IP地质动态地映射到一个外部IP地质。
当内部网络设备需要访问外部网络时，才会动态地进行映射。
5、PATPAT是一种特殊的动态NAT，它将多个内部IP地质映射到一个外部IP地质，使用不同的端口号区分不同的内部地质。
三、NAT的配置步骤1、确定NAT的类型在进行NAT配置之前，需要确定所需的NAT类型，是静态NAT、动态NAT还是PAT。
2、配置内部和外部接口需要配置内部和外部接口的IP地质，使路由器能够正确地识别内部和外部网络。
3、配置NAT池对于动态NAT和PAT，需要配置一个NAT池，包含可用的外部IP地质。
4、配置NAT规则根据需求，配置适当的NAT规则，包括内部地质和端口号与外部地质和端口号的映射关系。
四、附件本文档没有涉及到附件。
五、法律名词及注释1、IPv4地质：互联网协议第四版本（Internet Protocol version 4，简称IPv4）中使用的32位地质，用于标识网络上的设备。
2、NAT：网络地质转换（Network Address Translation，简称NAT）是一种将一个IP地质转换为另一个IP地质的过程。
NAT配置ØNAT技术基本概念ØNAT技术分类ØNAPT配置流程ØNAT配置命令•连接到互联网的设备都需要一个唯一的、合法的IP地址来标识，但随着互联网的发展，终端数量的增多，以及IPv4地址空间本身的限制，IPv4地址无法实现一对一的分配。
•NAT技术有效缓解了IP地址紧张的局面。
通过将多个私有地址转化为一个或多个公有地址，解决内网用户数量多而公有IP地址数量少的情况。
•本次任务介绍NAT技术的分类、工作原理及配置方法。
•内网主机访问互联网时，必须要有一个公网地址身份标识。
•NAT（Network Address Translation）技术可以实现IP数据报文头中的IP地址的转换，当内部网络访问外部网络时，将IP数据包头中的私有地址（源IP地址）转化为公网地址。
•通过NAT技术部署，可以实现公网地址和私有地址的“一对多”的映射关系，以此缓解IPv4地址紧张的局面。
地址类型私有地址范围A10.0.0.0～10.255.255.255B172.16.0.0～172.31.255.255C192.168.0.0～192.168.255.255私有地址是从A、B、C三类地址中各划取一段作为私有地址空间。
私有地址不能被互联网识别，仅供局域网内部通信使用，并且在不同的局域网中可以复用。
Ø静态NAT•将内网中的一个私有IP固定地转换为一个公网IP（固定转换）。
通常应用在允许外网主机访问内网服务器的环境中，外网主机可通过其所映射的公网地址来访问内网服务器。
静态NAT工作过程示意图Ø动态NAT•将内网中的一个私有IP转换为公网IP地址池中的一个地址（临时转换）。
内网主机访问外网时，若地址池有可用地址，转换使用；若无可用地址，主机将无法访问外网，直到其它主机通信结束，映射关系解除，公网地址重新释放地址池中才可转化使用。
•动态NAT实现“一对一”的地址转换，并不能起到节约公网地址的作用，并且公网IP地址池中的地址个数限制了同时访问外部网络的内网用户数量，因此不适应于目前网络部署。

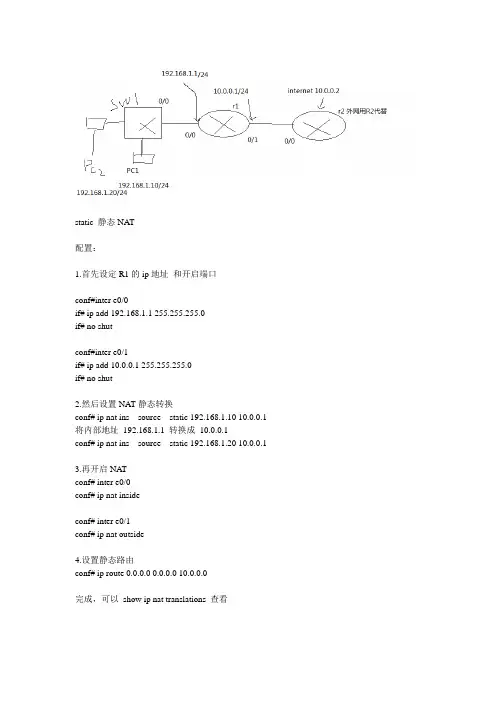

static 静态NA T配置：1.首先设定R1的ip地址和开启端口conf#inter e0/0if# ip add 192.168.1.1 255.255.255.0if# no shutconf#inter e0/1if# ip add 10.0.0.1 255.255.255.0if# no shut2.然后设置NA T静态转换conf# ip nat ins source static 192.168.1.10 10.0.0.1 将内部地址192.168.1.1 转换成10.0.0.1conf# ip nat ins source static 192.168.1.20 10.0.0.13.再开启NA Tconf# inter e0/0conf# ip nat insideconf# inter e0/1conf# ip nat outside4.设置静态路由conf# ip route 0.0.0.0 0.0.0.0 10.0.0.0完成，可以show ip nat translations 查看动态NA T配置：1.首先设定R1的ip地址和开启端口conf#inter e0/0if# ip add 192.168.1.1 255.255.255.0if# no shutconf#inter e0/1if# ip add 10.0.0.1 255.255.255.0if# no shut2.定义内部网络中允许访问外部网络的IPConf#access-list permit 192.168.1.10 0.0.0.255(允许192.168.1.10 访问外部网络，0.0.0.255 为反子网掩码具体参考ACCESS链路访问规则)Conf#access-list permit 192.168.1.20 0.0.0.2553.定义地址池Conf# ip nat pool jiangqi 192.168.1.10 192.168.1.20 netmask 255.255.255.0(将192.168.1.10 到192.168.1.20 的IP 定义为地址池jiangqi 子网为255.255.255.0)4．实现网络地址转换Conf# ip nat inside source list 1 pool jiangqi(将ACCESS LIST 制定的内部地址，与制定的全局地址进行转换)5.再开启NA Tconf# inter e0/0conf# ip nat insideconf# inter e0/1conf# ip nat outside6. 设置静态路由conf# ip route 0.0.0.0 0.0.0.0 10.0.0.0。
思科网络设备常用配置命令一、VLAN配置1、添加VLANvlan database //VLAN数据库模式vlan <vlan-id> name <name>真实设备还可以采用全局模式添加VLAN：config terminalvlan <vlan-id>name <name>2、分配接口interface range f0/m – nswitchport mode accessswitchport access vlan <vlan-id>3、查看配置show vlan briefshow vlan id <vlan-id>二、中继配置1、配置Trunkinterface f0/mswitchport mode trunkswitchport trunk encapsulation { isl | dot1q | negotiate } //配封装方式，可不配2、查看接口模式show interface f0/m switchport三、VTP配置vtp domain <域名> //创建VTP域vtp mode { server | client | transparent } //配VTP模式vtp password <密码> //配VTP口令show vtp status //查看配置四、以太网通道配置interface range f0/m – nchannel-protocol {pagp | lacp} //可以不配channel-group <number> mode on五、STP配置spanning-tree vlan <vlan-id> root { primary | secondary } //配为主或次根网桥spanning-tree vlan <vlan-id> priority <0~655535> //配优先级，越小越优先show spanning-tree //查看STP六、三层交换机配置，实现VLAN互通ip routing //启动路由interface vlan <vlan-id> //配置VLAN的IP地址ip address <ip> <netmask>no shutdowninterface f0/m //配f0/m为路由接口no switchport七、静态路由与默认路由配置ip route <network> <netmask> <下一跳地址> //静态路由ip route 0.0.0.0 0.0.0.0 <下一跳地址> //默认路由八、单臂路由配置int f0/xno shutdown （模拟设备小凡用no switchport)int f0/x.1encapsulation dot1q <vlan-id>ip address <ip> <netmask>九、RIP协议配置router ripversion {1 | 2} //选择版本，默认为版本1no auto-summary //关闭路由汇总network <网络地址> //宣告网段redistribute ospf <ospf进程号> //重分发OSPF路由协议十、OSPF协议配置router ospf <进程号>network <网络地址> <反向掩码> area <区域号>redistribute rip //路由重分发十一、HSRP配置interface f0/mstandby <HSRP组号> ip <虚拟IP> //配为HSRP成员standby <HSRP组号> priority <0~255> //配优先级，高的为活跃路由器standby <HSRP组号> preempt //配占先权十二、访问控制列表1、标准ACLaccess-list <1~99> permit | deny <源地址> <反向掩码>interface f0/mip access-group <表号> {in | out }2、扩展ACLaccess-list <100~199> {permit | deny} <协议> <源地址> <反向掩码> <目的地址> <反向掩码> eq 端口3、命名ACLip access-list {standard| extend } <ACL表名>permit | deny <源地址> <反向掩码>{permit | deny} <协议> <源地址> <反向掩码> <目的地址> <反向掩码> eq 端口4、定时ACLtime-range <时间范围名称>periodic <星期X英文> hh:mm to <星期X英文> hh:mm //定义一个时间周期absolute [start hh:mm 日月年] [ end hh:mm 日月年] //定义绝对时间access-list <100~199> {permit | deny} <协议> <源地址> <反向掩码> <目的地址> <反向掩码> eq 端口time-range <时间范围名称> //配ACL时引入时间范围十三、网络地址转换1、静态NATip nat inside soure static <私有IP> <公有IP>interface f0/m //内部端口启用NATip nat insideinterface s1/n //外部端口启用NATip nat outside2、动态NATaccess-list <1~99> permit | deny <源地址> <反向掩码>ip nat pool <地址池名> <开始公有IP> <结束公有IP> netmask <掩码>ip nat inside soure list <ACL表号> pool <地址池名> [overload] //配地址复用加overload 十四、PPP认证1、PAP认证interface serial 0/0encapsulation pppip address <IP地址> <掩码>主认证方：username user_name password 0 pass_wordppp authentication pap被认证方：配置认证用户名和密码Router(config-if)# ppp pap sent-username user_name password 0 pass_word2、CHAP认证主认证方：配置认证用户名和密码Router(config)# username user_name password 0 pass_word启用CHAP认证Router(config-if)# ppp authentication chap配置认证用的用户名Router(config-if)# ppp chap hostname user_name被认证方：配置认证用户名和密码Router(config)# username user_name password 0 pass_word配置认证用的密码Router(config-if)# ppp chap password 0 pass_word优先使用username设置的密码;没有再用ppp chap设置的。
思科路由器如何配置NAT功能很多网络技术上的新手，还不知道如何配置思科路由器的NAT功能。
不过没关系，看完小编这个文章应该对你帮助会很大。
那么接下来就让小编来教你如何配置思科路由器NAT功能吧。
首先，小编必须要介绍下什么是NAT。
NAT，英文全称为Network Address Translation，是指网络IP 地址转换。
NAT的出现是为了解决IP日益短缺的问题，将多个内部地址映射为少数几个甚至一个公网地址。
这样，就可以让我们内部网中的计算机通过伪IP访问INTERNET的资源。
如我们局域网中的192.168.1.1地址段属私网地址，就是通过NAT转换过来的。
NAT分为静态地址转换、动态地址转换、复用动态地址转换。
下面是小编将列出思科路由器NAT配置实例，希望对您有所帮助。
Current configuration:!version 12.0service timestamps debug uptimeservice timestamps log uptimeno service password-encryption!hostname 2611!enable secret 5 $JIeG$UZJNjKhcptJXHPc/BP5GG0enable password 2323ipro!ip subnet-zerono ip source-routeno ip finger!!!interface Ethernet0/0ip address 192.168.10.254 255.255.255.0 secondary ip address 218.27.84.249 255.255.255.248no ip directed-broadcastip accounting output-packetsno ip mroute-cacheno cdp enable!interface Serial0/0ip unnumbered Ethernet0/0no ip directed-broadcastip accounting output-packetsip nat outsideno ip mroute-cacheno fair-queueno cdp enable!interface Ethernet0/1ip address 192.168.2.254 255.255.255.0no ip directed-broadcastip nat insideno ip mroute-cacheno cdp enable!interface Virtual-T okenRing35no ip addressno ip directed-broadcastno ip mroute-cacheshutdownring-speed 16!router ripredistribute connectednetwork 192.168.2.0network 192.168.10.0network 218.27.84.0!ip default-gateway 218.27.127.217ip nat pool nat-pool 218.27.84.252 218.27.84.254 netmask 255.255.255.248ip nat inside source list 1 pool nat-pool overloadip nat inside source static 192.168.2.254 218.27.84.249ip classlessip route 0.0.0.0 0.0.0.0 Serial0/0ip http serverip http port 9091ip ospf name-lookup!ip access-list extended filterinpermit tcp any host 218.27.84.249 eq www reflect httpfilter access-list 1 permit 192.168.2.0 0.0.0.255no cdp run!line con 0transport input noneline aux 0line vty 0 4password routrlogin!end按照步骤敲完这些代码，那么你应该就会了解到如何配置思科路由器NAT功能了。
Cisco路由器静态、动态路由配置2010-07-22 20:31Cisco路由器静态、动态路由配置本文介绍Cisco路由器静态、动态路由配置，动态路由协议这里只介绍RIP、EIGRP、OSPF三种。
下面是网络拓扑图：如上图网络拓扑，配置路由协议使其网络连通（PC0和PC1互通）。
一、配置静态路由1．配置IP地址信息台式机的IP地址配置很简单，我这里不用多说，PC0 IP：10.3.0.2 NETMASK:255.255.255.0 PC1 IP:192.16.3.2 NETMASK:255.255.255.0 。
下面配置router0下面配置router1这里我们来试试PC0和PC1互通性PC0 ping PC1如图所示：这里我们看到PC0和PC1并不能相通。
PC1 ping PC0如图所示：这里我们看到PC1和PC0也并不能相通。
2.配置静态路由协议Router（config）#ip route 192.16.3.0 255.255.255.0 172.16.2.2 R1（config）#ip route 10.3.0.0 255.255.255.0 172.16.2.1 下面我们再来试试PC0和PC1互通性PC0 ping PC1如图所示：这里我们看到PC0和PC1能相通，我们配置的静态路由协议起作用了。
PC1 ping PC0如图所示：这里我们看到PC1和PC0能相通，我们配置的静态路由协议也起作用了。
二、 RIP路由协议的配置1. 配置IP地址信息配置IP地址信息见上面配置静态路由中配置IP地址信息，我这里不多说。
这里配置了ip地址以后如静态路由中一样，PC0和PC1不能相通。
2. 配置rip路由协议配置router0Router(config)#router ripRouter(config-router)#version 2Router(config-router)#network 10.3.0.0Router(config-router)#network 172.16.2.0配置router1R1(config)#router ripR1(config-router)#version 2R1(config-router)#network 192.16.3.0R1(config-router)#network 172.16.2.03. 查看rip路由信息查看router0查看router1这里我们可以看到R开头的路由信息即是通过rip协议得到的路由信息。
