实验报告——实验⼀：NAT配置实验⼀：NAT配置实验⽬的1、掌握NAT相关概念、分类和⼯作原理2、学习配置NAT的命令和步骤3、查看NAT转换配置情况4、练习配置动态NAT和PAT实验要求1、NAT拓扑与地址规划；2、NAT基本配置和PAT配置3、验证NAT和PAT配置并给出配置清单实验拓扑实验设备（环境、软件）路由器2台，交叉线3条，serial DCE线⼀条。
Pc机2台，www服务器⼀台。
实验设计到的基本概念和理论NAT技术使得⼀个私有⽹络可以通过internet注册IP连接到外部世界，位于inside⽹络和outside ⽹络中的NAT路由器在发送数据包之前，负责把内部IP翻译成外部合法地址。
内部⽹络的主机不可能同时于外部⽹络通信，所以只有⼀部分内部地址需要翻译。
NAT的主要⽤途是让⽹络能使⽤私有IP地址⼀节省IP地址。
NAT将不可路由的私有内部地址转换成可路由的NAT的翻译可以采取静态翻译（static translation）和动态翻译（dynamic translation）两种。
静态翻译将内部地址和外部地址⼀对⼀对应。
当NAT需要确认哪个地址需要翻译，翻译时采⽤哪个地址pool时，就使⽤了动态翻译。
采⽤portmultiplexing技术，或改变外出数据的源port技术可以将多个内部IP地址影射到同⼀个外部地址，这就是PAT（port address translator）。
当影射⼀个外部IP到内部地址时，可以利⽤TCP的load distribution技术。
使⽤这个特征时，内部主机基于round-robin机制，将外部进来的新连接定向到不同的主机上去。
注意：load distributiong 只有在影射外部地址到内部的时候才有效。
实验过程和主要步骤步骤⼀：主机与服务器的IP地址配置1、PC0上IP的配置192.168.3.12、PC1上IP的配置192.168.2.13、服务器IP的配置222.22.22.1步骤⼆：Router0的配置1、端⼝配置Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface f0/0Router(config-if)#ip address 192.168.3.2 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exitRouter(config)#interface f1/0Router(config-if)#ip address 192.168.2.2 255.255.255.0Router(config-if)#no shutRouter(config-if)#%LINK-5-CHANGED: Interface FastEthernet1/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/0, changed state to upRouter(config-if)#exitRouter(config)#interface s2/0Router(config-if)#ip address 202.196.32.1 255.255.255.0Router(config-if)#clock rate 9600Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial2/0, changed state to downRouter(config-if)#end%SYS-5-CONFIG_I: Configured from console by consoleRouter#copy running-config startup-configDestination filename [startup-config]?Building configuration...[OK]Router#2、配置静态默认路由Router#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#ip route 0.0.0.0 0.0.0.0 s2/0Router(config)#endRouter#步骤三：Router1的配置1、端⼝配置Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface s2/0Router(config-if)#ip address 202.196.32.2 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial2/0, changed state to upRouter(config-if)#exitRouter(config)#interface f0%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up /0Router(config-if)#exitRouter(config)#interface f0/0Router(config-if)#ip address 222.22.22.2 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed stateto upRouter(config-if)#end%SYS-5-CONFIG_I: Configured from console by consoleRouter#copy running-config startup-configDestination filename [startup-config]?Building configuration...[OK]步骤四：NAT配置把路由器Router0作为局域⽹的边界路由，在其上配置静态NAT转换，⽬的是形成如下对⽐，使得PC1可以通信，⽽PC0不能通信。
![13.静态以及动态NAT的基本配置[16页]](https://uimg.taocdn.com/7b5adf5b84868762caaed5f2.webp)
NAT配置ØNAT技术基本概念ØNAT技术分类ØNAPT配置流程ØNAT配置命令•连接到互联网的设备都需要一个唯一的、合法的IP地址来标识，但随着互联网的发展，终端数量的增多，以及IPv4地址空间本身的限制，IPv4地址无法实现一对一的分配。
•NAT技术有效缓解了IP地址紧张的局面。
通过将多个私有地址转化为一个或多个公有地址，解决内网用户数量多而公有IP地址数量少的情况。
•本次任务介绍NAT技术的分类、工作原理及配置方法。
•内网主机访问互联网时，必须要有一个公网地址身份标识。
•NAT（Network Address Translation）技术可以实现IP数据报文头中的IP地址的转换，当内部网络访问外部网络时，将IP数据包头中的私有地址（源IP地址）转化为公网地址。
•通过NAT技术部署，可以实现公网地址和私有地址的“一对多”的映射关系，以此缓解IPv4地址紧张的局面。
地址类型私有地址范围A10.0.0.0～10.255.255.255B172.16.0.0～172.31.255.255C192.168.0.0～192.168.255.255私有地址是从A、B、C三类地址中各划取一段作为私有地址空间。
私有地址不能被互联网识别，仅供局域网内部通信使用，并且在不同的局域网中可以复用。
Ø静态NAT•将内网中的一个私有IP固定地转换为一个公网IP（固定转换）。
通常应用在允许外网主机访问内网服务器的环境中，外网主机可通过其所映射的公网地址来访问内网服务器。
静态NAT工作过程示意图Ø动态NAT•将内网中的一个私有IP转换为公网IP地址池中的一个地址（临时转换）。
内网主机访问外网时，若地址池有可用地址，转换使用；若无可用地址，主机将无法访问外网，直到其它主机通信结束，映射关系解除，公网地址重新释放地址池中才可转化使用。
•动态NAT实现“一对一”的地址转换，并不能起到节约公网地址的作用，并且公网IP地址池中的地址个数限制了同时访问外部网络的内网用户数量，因此不适应于目前网络部署。

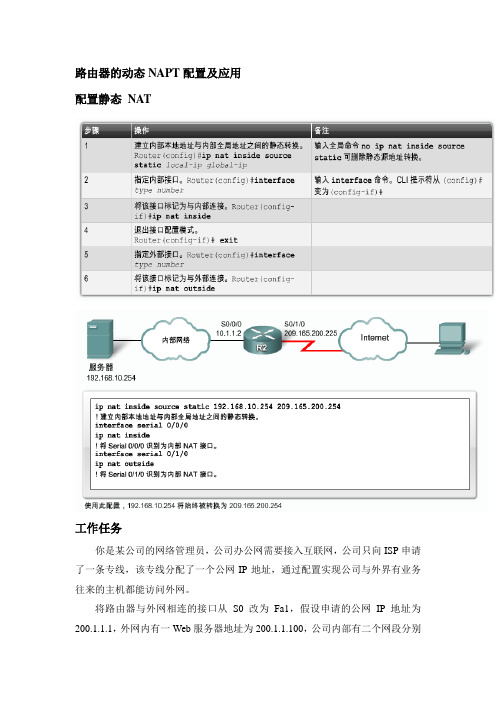

路由器的动态NAPT配置及应用配置静态NA T工作任务你是某公司的网络管理员，公司办公网需要接入互联网，公司只向ISP申请了一条专线，该专线分配了一个公网IP地址，通过配置实现公司与外界有业务往来的主机都能访问外网。
将路由器与外网相连的接口从S0改为Fa1，假设申请的公网IP地址为200.1.1.1，外网内有一Web服务器地址为200.1.1.100，公司内部有二个网段分别为192.168.1.0及192.168.2.0，其中，192.168.1.0网段可以访问外网。
首先在路由器上进行配置，并设置缺省路由指向Fa1，然后在路由器配置动态NAPT端口地址转换，实现对Internet的访问。
第1步：路由器的基本配置路由器RouterA：R >enableR #configure terminalR(config)#hostname RouterARouterA (config)# line vty 0 4RouterA (config-line)#loginRouterA (config-line)#password 100RouterA (config-line)#exitRouterA (config)# enable password 100RouterA (config)#interface fastethernet 0/0 注释：fa 0 RouterA (config-if)#ip address 192.168.1.1 255.255.255.0 RouterA (config-if)#no shutdownRouterA (config-if)#ExitRouterA (config)#interface fastethernet 0/1 注释：fa 1 RouterA (config-if)#ip address 200.1.1.1 255.255.255.0 RouterA (config-if)#no shutdownRouterA (config-if)#ExitRouterA (config)#interface fastethernet 1/0 注释：fa 2 RouterA (config-if)#ip address 192.168.2.1 255.255.255.0 RouterA (config-if)#no shutdownRouterA (config-if)#ExitRouterA (config)#ip route 0.0.0.0 0.0.0.0 fa 0/1第2步：定义内部及外部端口定义Fa 0及Fa 2为内网接口RouterA (config)#interfast fastethernet 0/0RouterA (config-if)#ip nat insideRouterA (config-if)#exitRouterA (config)#interfast fastethernet 1/0RouterA (config-if)#ip nat insideRouterA (config-if)#exit定义Fa 1为外网接口RouterA (config)#interfast fastethernet 0/1RouterA (config-if)#ip nat outsideRouterA (config-if)#exit第3步：定义内部全局地址池地址池名称为to_internet，范围为从200.1.1.1到200.1.1.1。
实验八利用动态NAPT实现局域网访问互联网实验名称：利用动态NAPT实现局域网访问互联网。
实验目的：在公网地址缺乏的情况下，用一个公网地址让局域网内所有用户都能访问Internet（局域网与Internet互联时，需要使用NAPT技术）。
技术原理：网络地址转换有NAT（网络地址转换）和NAPT（网络地址端口转换）两种类型。
前者是一个本地地址对应一个公网地址，后者是多个本地地址对应一个公网地址。
其中NAPT 又有静态和动态之分。
NAPT工作原理实验设备：R2600路由器两台，V.35线缆一根，PC两台。
实验拓朴：实验步骤：1. 局域网路由器（Lanr）基本配置。
Router(config)#hostname lanrLanr(config)#interface serial 1/2Lanr(config-if)ip address 220.180.117.3 255.255.255.0Lanr(config-if)no shutdownLanr(config-if)#exitLanr(config)#interface fa1/0Lanr(config-if)ip address 192.168.100.254 255.255.255.0Lanr(config-if)no shutdownLanr(config-if)#exit2. 互联网路由器（Intr）基本配置。
Router(config)# hostname intrIntr(config)#interface serial 1/2Intr(config-if)ip address 220.180.117.2 255.255.255.0Intr(config-if)clock rate 64000Intr(config-if)no shutdownIntr(config)#interface fa1/0Intr(config-if)ip address 63.5.8.2 255.255.255.0Intr(config-if)no shutdown3．在局域网路由器上配置缺省路由。
网络工程实验四NAT和PAT配置一、实验环境一台装有Boson NetSim for CCNP和Boson Network Designer软件的PC 机。
二、实验目的本实验的目的是通过配置静态地址传输，动态地址传输，对NAT的工作原理有初步的熟悉，把握NAT在路由器上的配置方法，对NAT在网络上的应用有更深的了解。
三、实验步骤1、通过Boson Network Designer画出实验拓扑图。
2、配置静态NAT，查看配置并用Ping命令检验3、配置动态NAT，同样查看配置并检验4、配置动态PAT四、实验过程Step1：在Boson Network Designer画出实验拓扑图如图3-1所示。
图3-1 实验拓扑图Step2：配置各个路由器端口的IP地址，并在RouterB和RouterC上配置到网段的静态路由。
而在RouterA上分别为RouterB和RouterC配置一条到达内部全局地址的静态路由。
如图4-1，4-2，4-3，4-4，4-5，4-6所示。
图 4-1Host_1IP图 4-2Host_1IP图 4-3Host_1IP图 4-4RouterA各端口和静态路由配置图 4-5RouterB各端口和静态路由配置图 4-6RouterC各端口和静态路由配置Step3：在RouterB上配置静态NAT，将Host_2的内部局部地址10.0.1.2转化为外部全局地址。
如图4-7所示。
图 4-7在RouterB配置静态NAT在Host_1主机上使用Ping检验静态NAT，如图4-8所示可以Ping通，证明静态NAT配置成功。
图 4-8使用Ping命令检验静态NATStep4：在RouterB上配置静态NAT，允许Host_3所在网段通过外部全局地址到地址访问Internet。
如图4-9所示。
图 4-9在RouterC上配置动态NATStep5：配置PAT，先删除所有NAT配置，保留ACL的配置。
实验一：NAT配置实验目的1、掌握NAT相关概念、分类和工作原理2、学习配置NAT的命令和步骤3、查看NAT转换配置情况4、练习配置动态NAT和PAT实验要求1、NAT拓扑与地址规划；2、NAT基本配置和PAT配置3、验证NAT和PAT配置并给出配置清单实验拓扑实验设备（环境、软件）路由器2台，交叉线3条，serial DCE线一条。
Pc机2台，www服务器一台。
实验设计到的基本概念和理论NAT技术使得一个私有网络可以通过internet注册IP连接到外部世界，位于inside网络和outside 网络中的NAT路由器在发送数据包之前，负责把内部IP翻译成外部合法地址。
内部网络的主机不可能同时于外部网络通信，所以只有一部分内部地址需要翻译。
NAT的主要用途是让网络能使用私有IP地址一节省IP地址。
NAT将不可路由的私有内部地址转换成可路由的NAT的翻译可以采取静态翻译（static translation）和动态翻译（dynamic translation）两种。
静态翻译将内部地址和外部地址一对一对应。
当NAT需要确认哪个地址需要翻译，翻译时采用哪个地址pool时，就使用了动态翻译。
采用portmultiplexing技术，或改变外出数据的源port技术可以将多个内部IP地址影射到同一个外部地址，这就是PAT（port address translator）。
当影射一个外部IP到内部地址时，可以利用TCP的load distribution技术。
使用这个特征时，内部主机基于round-robin机制，将外部进来的新连接定向到不同的主机上去。
注意：load distributiong 只有在影射外部地址到内部的时候才有效。
实验过程和主要步骤步骤一：主机与服务器的IP地址配置1、PC0上IP的配置192.168.3.12、PC1上IP的配置192.168.2.13、服务器IP的配置222.22.22.1步骤二：Router0的配置1、端口配置Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface f0/0Router(config-if)#ip address 192.168.3.2 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed stateto upRouter(config-if)#exitRouter(config)#interface f1/0Router(config-if)#ip address 192.168.2.2 255.255.255.0Router(config-if)#no shutRouter(config-if)#%LINK-5-CHANGED: Interface FastEthernet1/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/0, changed stateto upRouter(config-if)#exitRouter(config)#interface s2/0Router(config-if)#ip address 202.196.32.1 255.255.255.0Router(config-if)#clock rate 9600Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial2/0, changed state to downRouter(config-if)#end%SYS-5-CONFIG_I: Configured from console by consoleRouter#copy running-config startup-configDestination filename [startup-config]?Building configuration...[OK]Router#2、配置静态默认路由Router#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#ip route 0.0.0.0 0.0.0.0 s2/0Router(config)#endRouter#步骤三：Router1的配置1、端口配置Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface s2/0Router(config-if)#ip address 202.196.32.2 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial2/0, changed state to upRouter(config-if)#exitRouter(config)#interface f0%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up/0Router(config-if)#exitRouter(config)#interface f0/0Router(config-if)#ip address 222.22.22.2 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed stateto upRouter(config-if)#end%SYS-5-CONFIG_I: Configured from console by consoleRouter#copy running-config startup-configDestination filename [startup-config]?Building configuration...[OK]步骤四：NAT配置把路由器Router0作为局域网的边界路由，在其上配置静态NAT转换，目的是形成如下对比，使得PC1可以通信，而PC0不能通信。
NAT的3种实现方式配置示范网络地址转换（NAT）是一种网络协议，用于将私有IP地址转换为公共IP地址，以实现多台设备共享一个公共IP地址的功能。
NAT有三种实现方式：静态NAT、动态NAT和PAT（端口地址转换）。
1.静态NAT静态NAT是将一个私有IP地址映射到一个公共IP地址，实现一对一的映射关系。
静态NAT适用于需要固定映射关系的情况，如将内部服务器映射到公共IP地址，以便外部用户可以访问该服务器。
示范配置：1.配置内部接口的IP地址和子网掩码。
2.配置外部接口的IP地址和子网掩码，该接口将使用公共IP地址。
3.创建一个静态NAT转换规则，将内部服务器的IP地址映射到外部接口的公共IP地址。
例如，假设内部服务器的IP地址为192.168.1.10，外部接口的公共IP地址为203.0.113.10，配置如下：```interface fastethernet0/0ip address 192.168.1.1 255.255.255.0interface fastethernet0/1ip address 203.0.113.1 255.255.255.0ip nat inside source static 192.168.1.10 203.0.113.10```2.动态NAT动态NAT是将内部设备的私有IP地址动态映射到可用的公共IP地址，实现一对多的映射关系。
动态NAT适用于多个内部设备共享有限的公共IP地址的情况。
示范配置：1.配置内部接口的IP地址和子网掩码。
2.配置外部接口的IP地址和子网掩码，该接口将使用公共IP地址。
3.配置一个动态NAT池，指定可用的公共IP地址范围。
4.创建一个动态NAT转换规则，将内部设备的IP地址映射到动态NAT池中的公共IP地址。
例如，假设内部子网的IP地址范围为192.168.1.0/24，外部接口的公共IP地址为203.0.113.1，配置如下：```interface fastethernet0/0ip address 192.168.1.1 255.255.255.0interface fastethernet0/1ip address 203.0.113.1 255.255.255.0ip nat pool dynamic-nat-pool 203.0.113.10 203.0.113.20 netmask 255.255.255.0ip nat inside source list 1 pool dynamic-nat-pool overload access-list 1 permit 192.168.1.0 0.0.0.255```3.PAT（端口地址转换）PAT是一种特殊的动态NAT方法，它除了将内部设备的IP地址映射到公共IP地址外，还使用端口号来区分不同的连接。
华为静态NAT、动态NAT、NAPT、EasyNAT配置实例华为静态NAT、动态NAT、NAPT、Easy NAT配置实例NoobMaster--CISSP 2020-03-22 16:32:03 7160 收藏 76分类专栏： HCIP ⽂章标签：路由器版权HCIP专栏收录该内容23 篇⽂章1 订阅订阅专栏⼀、NAT的四种类型1，静态NAT（服务器地址转换）静态NAT实现了私有地址和公有地址的⼀对⼀转换，⼀个公⽹地址对应⼀个私⽹地址2，动态NAT动态NAT基于地址池来实现私有地址和公有地址的转换，转换是随机的3，NAPT（⽹络地址端⼝转换）NAPT允许多个私⽹地址转换到同⼀个公有地址的不同端⼝，私⽹利⽤端⼝号来区分。
4，Easy IP：转换成出接⼝地址利⽤端⼝号来识别不⽤的私⽹地址，NAPT的特例。
直接将内⽹私有地址转换为出接⼝的公⽹IP地址。
⼆、NAT配置1，实验拓扑以及IP地址分配如下：2，静态NAT配置步骤：1，进⼊“出接⼝”：interface s4/0/02，地址转换：nat static（静态） global（公⽹IP：未分配的IP地址）172.16.2.3 inside （内⽹需要转换的PC的私有IP地址）192.168.1.1 3，动态NAT配置：1.设置公⽹地址池：nat address-group 1 172.16.2.3 172.16.2.2542.创建ACL：acl 20003.允许⽹段1.0的数据进⾏转换：rule 5 permit source 192.168.1.0 0.0.0.255：rule 10 deny //华为acl最后有⼀条默认的隐藏命令：permit any 与思科相反4.进⼊接⼝（出⽅向）：interface serial4/0/05.匹配ACL：nat outbound 2000 address-group 1 no-pat //no-pat的作⽤：（不进⾏端⼝转换）4，NAPT的配置：1，公⽹地址池被缩减为只包含⼀个IP地址： nat address-group 1 172.16.2.254 172.16.2.2542，在动态NAT的第五步进⾏接⼝转换，nat outbound 2000 address-group 15,Easy IP的配置：1.创建ACL：acl 20002.允许1.0的数据进⾏转换：rule 5 permit source 192.168.1.0 0 .0.0.255：rule 10 deny3.进⼊接⼝（出⽅向）：interface serial4/0/04.匹配ACL：nat outbound 2000三、验证Easy IP：⽤PC1 ping AR2，分别在接⼝g0/0/1和接⼝s4/0/0抓包查看源IP地址：接⼝G0/0/1接⼝S4/0/0————————————————。
CCNA:PAT、动态nat、静态nat配置2008-12-21 10:59:20| 分类：程序之路阅读169 评论0字号：大中小PAT(port address translation):端口多路复用技术将192.168.1.2--192.168.1.254 转换为60.28.33.42/27 ，通过一个IP地址，不同的端口号访问外网外部接口的端口复用（只有一个公网地址，用在了外部接口的时侯）1 设置内外部接口IP地址：（省略）2 定义内部允许访问外部的ACLrouter（config）#access-list 1 permit 192.168.1.0 0.0.0.2553 设置端口复用IP地址转换router（config-if）#ip nat inside source list 1 interface s0/0 overload“1“：允许访问外部的ACL的名字“interface s0/0”：因为不定义公网IP地址池，而直接使用外部地址IP，所以这里直接使用外部接口。
“overload”：代表使用地址复用4 在内外不接口启用NATrouter(config)#inter s0/0 (进入外部接口)router(config-if)#ip nat outside （在外部接口启用nat）router(config)#inter f0/0 (进入内部接口)router（config-if)#ip nat inside (在内部接口启用nat)带公网地址池的端口复用步骤和上面一样，只有在第二步后，多了一步定义公网IP地址池router（config）#ip nat pool test 60.28.33.42 60.28.33.42 netmask 255.255.255.224 ”test“：地址池的名字”60.28.33.42 60.28.33.42”：地址池内起始到终止的IP地址（因为只有一个，所有起始和终止都一样）。
NAT(Network Address Translation)NAT有三种类型：静态NAT, 动态NAT,和端口地址转换(PAT)1.静态NAT.实验拓扑其中PC1的配置如下：其中PC1的配置如下：最关键的：配置路由器R1：R1(config)#ip nat inside source static 192.168.1.3 202.96.1.3 R1(config)#ip nat inside source static 192.168.1.4 202.96.1.4 //配置静态NAT映射R1(config)#inR1(config)#interface fR1(config)#interface fastEthernet 0/0R1(config-if)#ip address 192.168.1.1 255.255.255.0R1(config-if)#no shR1(config-if)#ip natR1(config-if)#ip nat inR1(config-if)#ip nat inside//配置NAT内部接口，进口R1(config-if)#inR1(config-if)#inter s0/0/0R1(config-if)ip address 202.96.1.1 255.255.255.0 R1(config-if)clock rate 64000R1(config-if)no shR1(config-if)#ip naR1(config-if)#ip nat ouR1(config-if)#ip nat outside//配置NAT外部接口，出口R1(config-if)#routR1(config-if)#routeR1(config-if)#exit//配置路由ripR1(config)#rouR1(config)#router riR1(config)#router ripR1(config-router)#version 2R1(config-router)#no autoR1(config-router)#no auto-summaryR1(config-router)#netwR1(config-router)#network 202.96.1.0R1(config-router)#配置路由器R2:R2(config)#inter s0/0/0R2(config-if)#ip address 202.96.1.2 255.255.255.0 R2(config-if)#no shR2(config-if)#inter lp 0R2(config-if)#ip address 2.2.2.2 255.255.255.0 R2(config-if)#exitR2(config)#router ripR2(config)#version 2R2(config)#no auto-summaryR2(config)#network 202.96.1.0R2(config)#network 2.0.0.0NAT调试：在路由器R1上开启debug ip nat然后在PC1上ping 2.2.2.2可以看到调试信息：R1#debug ip naR1#debug ip natIP NAT debugging is onR1#NAT: s=192.168.1.4->202.96.1.4, d=2.2.2.2[0]NAT*: s=2.2.2.2, d=202.96.1.4->192.168.1.4[0]NAT: s=192.168.1.4->202.96.1.4, d=2.2.2.2[0]NAT*: s=2.2.2.2, d=202.96.1.4->192.168.1.4[0]NAT: s=192.168.1.4->202.96.1.4, d=2.2.2.2[0]NAT*: s=2.2.2.2, d=202.96.1.4->192.168.1.4[0]NAT: s=192.168.1.4->202.96.1.4, d=2.2.2.2[0]NAT*: s=2.2.2.2, d=202.96.1.4->192.168.1.4[0]R1#可以很清楚看到NAT转换的过程，私有地址192.168.1.4转换成公网地址202.96.1.4 然后再访问2.2.2.2Show ip nat translationR1#sh ip nat traR1#sh ip nat translationsPro Inside global Inside local Outside local Outside global--- 202.96.1.3 192.168.1.3 --- ------ 202.96.1.4 192.168.1.4 --- ---R1#2.动态NAT只需要改变R1的配置即可：R1(config)#R1(config)#ip natR1(config)#ip nat poR1(config)#ip nat pool natR1(config)#ip nat pool NR1(config)#ip nat pool NAR1(config)#ip nat pool natR1(config)#ip nat pool nat 202.96.1.3 202.96.1.100 netR1(config)#ip nat pool nat 202.96.1.3 202.96.1.100 netmask 255.255.255.0R1(config)#ip nat insR1(config)#ip nat inside souR1(config)#ip nat inside source list 1 poR1(config)#ip nat inside source list 1 pool natipnat_add_dynamic_cfg: id 1, flag 5, range 0poolstart 202.96.1.3 poolend 202.96.1.100id 1, flags 0, domain 0, lookup 0, aclnum 1 ,aclname 1 , mapname idb 0R1(config)#accR1(config)#access-list 1 perR1(config)#access-list 1 permit 192.168.1.0 0.0.0.255R1(config)#intR1(config)#interface faR1(config)#interface fastEthernet 0/0R1(config-if)#ip nat insR1(config-if)#ip nat insideR1(config-if)#interface s0/0/0R1(config-if)#ip nat ouR1(config-if)#ip nat outsideR1(config-if)#简单调试：R1#debug ip natIP NAT debugging is onR1#NAT: s=192.168.1.4->202.96.1.4, d=2.2.2.2[0]NAT*: s=2.2.2.2, d=202.96.1.4->192.168.1.4[0]NAT: s=192.168.1.4->202.96.1.4, d=2.2.2.2[0]NAT*: s=2.2.2.2, d=202.96.1.4->192.168.1.4[0]NAT: s=192.168.1.4->202.96.1.4, d=2.2.2.2[0]NAT*: s=2.2.2.2, d=202.96.1.4->192.168.1.4[0]NAT: s=192.168.1.4->202.96.1.4, d=2.2.2.2[0]NAT*: s=2.2.2.2, d=202.96.1.4->192.168.1.4[0]R1#sh ip nat traR1#sh ip nat translationsPro Inside global Inside local Outside local Outside global--- 202.96.1.3 192.168.1.3 --- --- --- 202.96.1.4 192.168.1.4 --- ---R1#sh ip nat staR1#sh ip nat statisticsTotal translations: 2 (2 static, 0 dynamic, 0 extended)Outside Interfaces: Serial0/0/0Inside Interfaces: FastEthernet0/0Hits: 32 Misses: 22Expired translations: 0Dynamic mappings:-- Inside Sourceaccess-list 1 pool nat refCount 0pool nat: netmask 255.255.255.0start 202.96.1.3 end 202.96.1.100。
NAT的3种实现方式配置示范网络地址转换（NAT）是一种用于将私有IP地址转换为公共IP地址的技术，以实现局域网内多个设备共享一个公共IP地址的目的。
以下是NAT的三种实现方式的配置示范。
1. 静态NAT（Static NAT）静态NAT是将一个私有IP地址映射到一个公共IP地址的一对一映射。
这个公共IP地址可以用于让外部网络访问内部网络中的特定设备。
以下是一个静态NAT的配置示例：首先，假设我们有一个私有网络，其IP地址范围是192.168.1.0/24，而我们有一个公共IP地址203.0.113.10。
1.在NAT设备上配置一个静态NAT规则：configure terminalip nat inside source static 192.168.1.5 203.0.113.102.配置内部接口和外部接口：interface GigabitEthernet0/0ip nat insideinterface GigabitEthernet0/1ip nat outside3.验证配置：show ip nat translations这个配置会将该私有网络中的设备192.168.1.5映射到公共IP地址203.0.113.10上，使其可以从外部访问该设备。
2. 动态NAT（Dynamic NAT）动态NAT是一种将私有IP地址动态映射到公共IP地址的方式，根据内部网络设备的需要，由NAT设备动态分配公共IP地址。
以下是一个动态NAT的配置示例：配置一个全局IP地址池：configure terminalip nat pool NAT-POOL 203.0.113.10 203.0.113.20 netmask 255.255.255.0配置NAT规则：ip nat inside source list 1 pool NAT-POOL overload配置访问控制列表（ACL）以指定内部网络：access-list 1 permit 192.168.1.0 0.0.0.255配置内部接口和外部接口：interface GigabitEthernet0/0ip nat insideinterface GigabitEthernet0/1ip nat outside这个配置会将内部网络192.168.1.0/24中的设备动态映射到IP地址池中的公共IP地址，可以实现内部网络中的多个设备共享有限数量的公共IP地址。
网络地址转换试验1：静态NAT基本配置试验目的：通过本试验，学员可以掌握如下技能：1. 静态NA T的特性；2. 静态NA T基本配置和调试；试验拓扑：实验步骤：（1）配置路由器R1提供NA T服务r1(config)#interface f0/0r1(config-if)#ip address 202.96.1.1 255.255.255.0r1(config-if)#ip nat outsider1(config)#interface f0/1r1(config-if)#ip address 192.168.1.254 255.255.255.0r1(config-if)#ip nat insider1(config)#irouter ripr1(config-router)# version 2r1(config-router)#no auto-summaryr1(config-router)#network 202.96.1.0r1(config)#ip nat inside source static 192.168.1.1 202.96.1.3r1(config)#ip nat inside source static 192.168.1.2 202.96.1.4（2）配置路由器R2R2(config)#interface f0/0R2(config-if)#ip address 202.96.1.2 255.255.255.0R2(config)#interface lo0R2(config-if)#ip address 2.2.2.2 255.255.255.0r2(config)#irouter ripr2(config-router)# version 2r2(config-router)#no auto-summaryr2(config-router)#network 202.96.1.0r2(config-router)#network 2.2.2.0（3）试验调试r1#debug ip natr1#show ip nat translations【术语】1.内部局部（inside local）地址：在内部网路使用的地址，往往是RFC1918地址；2.内部全局（inside global）地址：用来代替一个或多个本地IP地址的、对外的、向NIC注册过的地址;3.外部局部（outside local）地址：一个外部主机相对于内部网络所用的IP地址，不一定是合法的地址；4.外部全局（outside local）地址：外部网络主机的合法IP地址。
