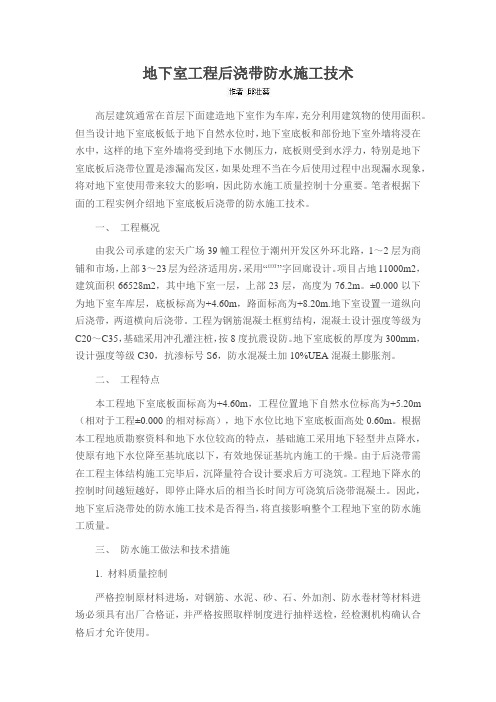

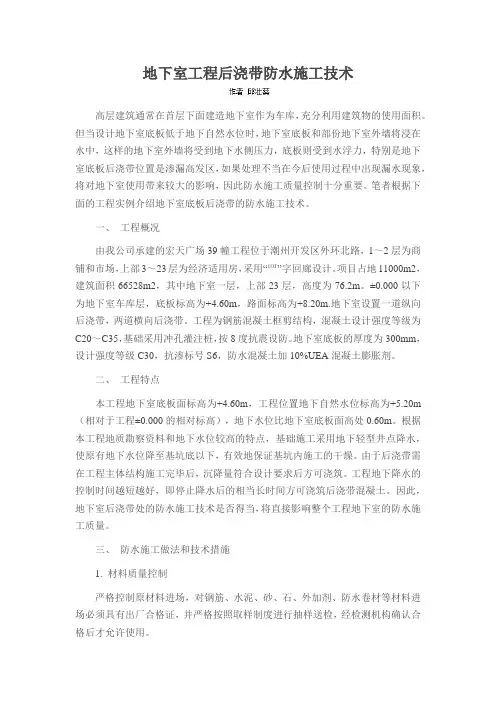

地下室工程后浇带防水施工技术高层建筑通常在首层下面建造地下室作为车库,充分利用建筑物的使用面积。
但当设计地下室底板低于地下自然水位时,地下室底板和部份地下室外墙将浸在水中,这样的地下室外墙将受到地下水侧压力,底板则受到水浮力,特别是地下室底板后浇带位置是渗漏高发区,如果处理不当在今后使用过程中出现漏水现象,将对地下室使用带来较大的影响,因此防水施工质量控制十分重要。
笔者根据下面的工程实例介绍地下室底板后浇带的防水施工技术。
一、工程概况由我公司承建的宏天广场39幢工程位于潮州开发区外环北路,1~2层为商铺和市场,上部3~23层为经济适用房,采用“罒”字回廊设计。
项目占地11000m2,建筑面积66528m2,其中地下室一层,上部23层,高度为76.2m。
±0.000以下为地下室车库层,底板标高为+4.60m,路面标高为+8.20m.地下室设置一道纵向后浇带,两道横向后浇带。
工程为钢筋混凝土框剪结构,混凝土设计强度等级为C20~C35,基础采用冲孔灌注桩,按8度抗震设防。
地下室底板的厚度为300mm,设计强度等级C30,抗渗标号S6,防水混凝土加10%UEA混凝土膨胀剂。
二、工程特点本工程地下室底板面标高为+4.60m,工程位置地下自然水位标高为+5.20m (相对于工程±0.000的相对标高),地下水位比地下室底板面高处0.60m。
根据本工程地质勘察资料和地下水位较高的特点,基础施工采用地下轻型井点降水,使原有地下水位降至基坑底以下,有效地保证基坑内施工的干燥。
由于后浇带需在工程主体结构施工完毕后,沉降量符合设计要求后方可浇筑。
工程地下降水的控制时间越短越好,即停止降水后的相当长时间方可浇筑后浇带混凝土。
因此,地下室后浇带处的防水施工技术是否得当,将直接影响整个工程地下室的防水施工质量。
三、防水施工做法和技术措施1. 材料质量控制严格控制原材料进场,对钢筋、水泥、砂、石、外加剂、防水卷材等材料进场必须具有出厂合格证,并严格按照取样制度进行抽样送检,经检测机构确认合格后才允许使用。
地下室基础工程后浇带处理施工方案1.工程概况工程底板基础采用片筏基础置于钢筋混凝土钻孔灌注桩上。
南北长为112.04m,东西长为76.2 m,施工图设计南北方向沿中部E、F 轴设置一道膨胀加强带,在东西方向沿中部8~10轴间设一道后浇带,在13~14轴、C~D剪力墙上还设置了后浇带。
施工时,从后浇带的留设、后浇带的保护、后浇带混凝土的浇筑、后浇带防滲漏处理等方面加以控制,从而保证了后浇带的施工质量。
2.施工技术应用2.1技术选型后浇带是现浇整体式钢筋混凝土结构施工期间,为了克服因温度、收缩而可能产生有害裂缝而设置的变形缝,经一定时效后再进行后浇封闭,形成整体结构。
由于结构由后浇带连成整体,因此后浇带施工的质量与结构质量休戚相关。
为使建筑工程的后浇带做到技术先进、工艺合理、施工规范,满足建筑功能要求,确保结构受力安全和后浇带处无渗漏现象,避免不可预见因素对后浇带施工质量的影响,杜绝后浇带施工质量通病的发生,特编制本技术总结。
本工程东西方向沿中部8~10轴间、13~14轴、C~D剪力墙上后浇带均使用遇水膨胀止水条,应用数量约40M;消防水池的水平施工缝采用钢板止水带,应用数量约15M。
2.2工艺流程1)施工缝(采用钢板止水带):地下室底板防水施工→底板底层钢筋绑扎→消防水池水平施工缝两侧钢板止水带下侧先用短钢筋头(钢筋间距400)与板筋点焊→绑扎双层钢丝网于钢筋头上,钢丝网放置在先浇砼一侧→钢板止水带安置→钢板止水带上侧短钢筋头点焊及绑扎双层钢丝网于钢筋头上→施工缝两侧砼施工→施工缝处砼余浆清理→施工缝两侧砼养护2)后浇带(采用遇水膨胀止水条):凿毛并清洗混凝土界面→钢筋除锈、调整→抽出后浇带处积水→安装遇水膨胀止水条→混凝土界面放置与后浇带同强度砂浆或涂刷混凝土界面处理剂→封后浇带模板,并加固牢固→浇水湿润模板→后浇带混凝土施工→后浇带混凝土养护。
2.3施工控制2.3.1由于施工原因需设置后浇带时,应视工程具体结构形状而定,留设位置应经设计院认可。

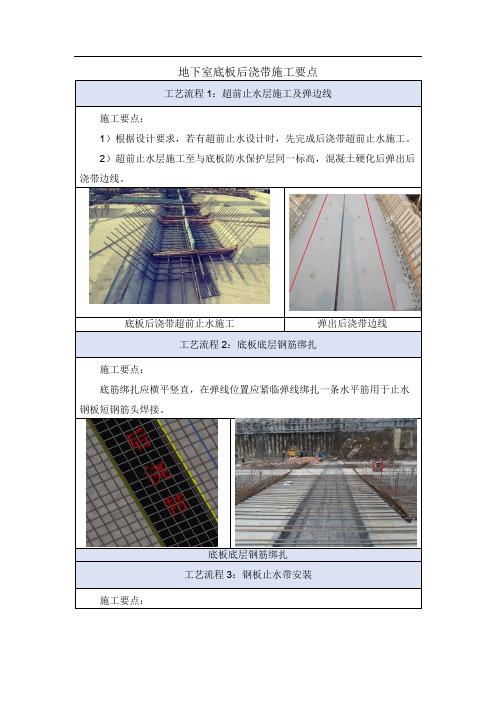

地下室底板后浇带施工要点
底板后浇带超前止水施工
工艺流程2:底板底层钢筋绑扎
底板底层钢筋绑扎
:钢板止水带安装
底板后浇带止水钢板安装固定
工艺流程4:后浇带两侧钢丝网分隔施工要点:
地下室底板后浇带两侧密目钢丝网安装
地下室底板面层钢筋绑扎
工艺流程6:底板后浇带两侧混凝土浇筑
施工要点:
在后浇带边线位置面筋上部设置2cm 木条挡板,采用扎丝与面筋绑扎固定,在保证底板面钢筋保护层的同时,避免混凝土进入后浇带内。
后浇带面层钢筋上部设置2cm 木条挡板
工艺流程7:后浇带施工缝剔凿及清理
地下室底板后浇带施工缝剔凿后浇带施工缝冲洗
后浇带混凝土养护。
在建筑物的施工过程中,混凝土裂缝是其质量通病。
为了防止现浇钢筋混凝土结构由于温度、收缩不均而可能产生的有害裂缝,按照设计或施工规范要求,在板(包括基础底板)、墙、梁相应位置留设临时性的施工缝,起到消化沉降收缩变形的作用,将结构暂时划分为若干部分,经过构件内部收缩,根据工程需要在若干时间后再浇捣该施工缝的混凝土,填实补平,从而将结构连成整体,这就是后浇带施工。
由于后浇带具有解决沉降差,减少温度收缩影响,减少收缩应力的作用,后浇带可分为为解决高层建筑主楼与裙房的沉降差而设置的沉降后浇施工带,为防止混凝土凝结收缩开裂而设置的收缩后浇施工带,以及为防止混凝土因温度变化拉裂而设置的温度后浇施工带。

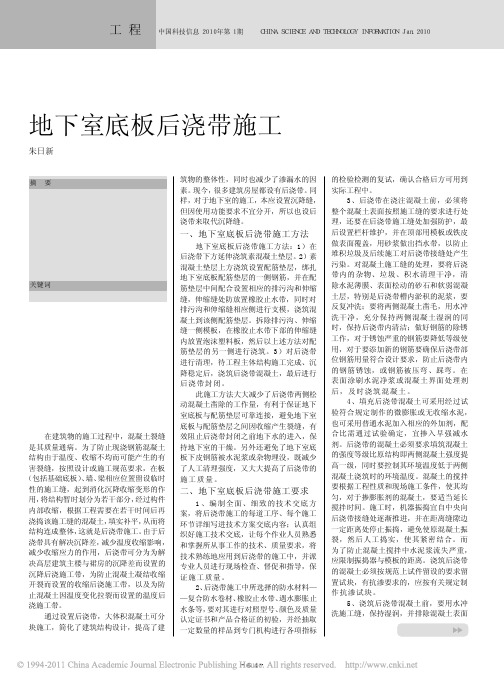

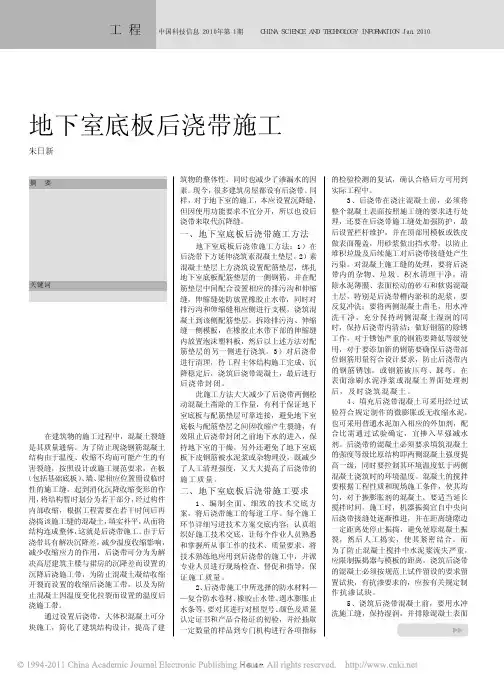

通过设置后浇带,大体积混凝土可分块施工,简化了建筑结构设计,提高了建地下室底板后浇带施工朱日新 新世纪建设集团有限公司筑物的整体性,同时也减少了渗漏水的因素。
现今,很多建筑房屋都设有后浇带。
同样,对于地下室的施工,本应设置沉降缝,但因使用功能要求不宜分开,所以也设后浇带来取代沉降缝。
一、地下室底板后浇带施工方法地下室底板后浇带施工方法:1)在后浇带下方延伸浇筑素混凝土垫层。
2)素混凝土垫层上方浇筑设置配筋垫层,绑扎地下室底板配筋垫层的一侧钢筋,并在配筋垫层中间配合设置相应的排污沟和伸缩缝,伸缩缝处防放置橡胶止水带,同时对排污沟和伸缩缝相应侧进行支模,浇筑混凝土到该侧配筋垫层。
拆除排污沟、伸缩缝一侧模板,在橡胶止水带下部的伸缩缝内放置泡沫塑料板,然后以上述方法对配筋垫层的另一侧进行浇筑。
3)对后浇带进行清理,待工程主体结构施工完成、沉降稳定后,浇筑后浇带混凝土,最后进行后浇带封闭。
此施工方法大大减少了后浇带两侧松动混凝土凿除的工作量,有利于保证地下室底板与配筋垫层可靠连接,避免地下室底板与配筋垫层之间因收缩产生裂缝,有效阻止后浇带封闭之前地下水的进入,保持地下室的干燥。
另外还避免了地下室底板下皮钢筋被水泥浆或杂物埋没,既减少了人工清理强度,又大大提高了后浇带的施工质量。

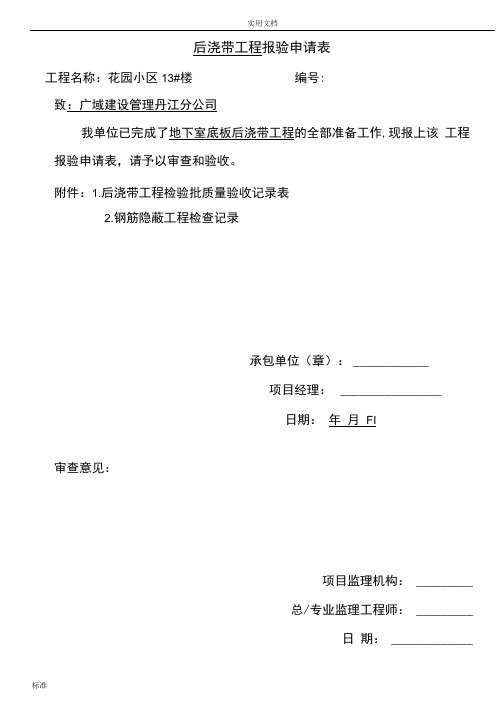

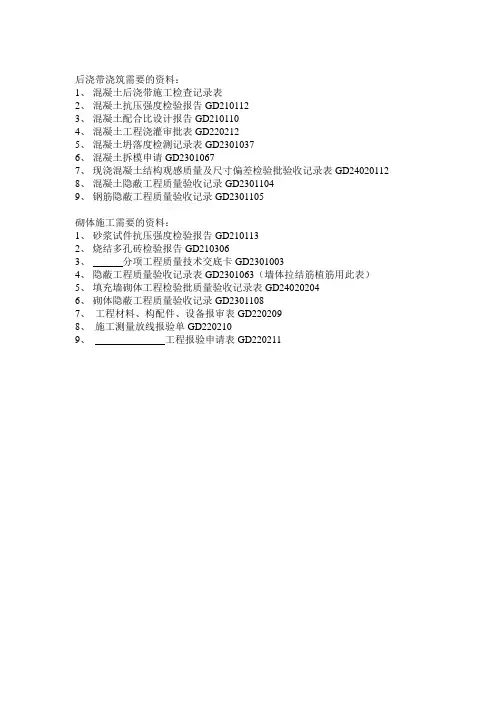

后浇带工程报验申请表工程名称:花园小区13#楼编号:致:广域建设管理丹江分公司我单位已完成了地下室底板后浇带工程的全部准备工作,现报上该工程报验申请表,请予以审查和验收。
附件:1.后浇带工程检验批质量验收记录表2.钢筋隐蔽工程检查记录承包单位(章):____________项目经理:________________日期:年月FI审查意见:项目监理机构: _________总/专业监理工程师: _________日期: _____________后浇带工程检验批质量验收记录表GB 50208-2011(GB5O2O8-2OI1)单位(了单位)工程名称 分部(/分部)工程名称 花园小区13#楼施工单位分包单位地下防水分部 华荣建设集团验收部位 项目经理 分包项目经理地下室底板后浇带袁华钢筋隐蔽工程检查记录表D1-14 編号:省建设监理规用表混凝土浇筑申报表(A11)13#混凝土施工分项工程报验申请表工程名称:花园小区13#楼编号:泯凝土施工检验批质量验收记录现浇结构外观及尺寸偏差分项工程报验申请表工程名称:花园小区13#楼编号:致:广域建设管理丹江分公司(监理单位)我单位已完成了地下室底板后浇带现浇结构外观及尺寸偏差分项工程工作, 现报上该工程报验申请表,请予以审査和验收。
附件:1、现浇结构外观及尺寸偏差分项工程质量验收记录。
承包单位(章)_______________________项目经理________________________日期年月日审查意见:项目监理机构________________________总/专业监理工程师________________________日期___________________________现浇结构外观及尺寸偏差检验批质量验收记专业工长: 誓韻主控项目全部合格,-般项目満足规规定耍求项目专业质量检査员:年月日专业监理丄:程师:监理单位年月曰验收结论。
【最新整理,下载后即可编辑】一、后浇带的定义在建筑施工中为防止现浇钢筋混凝土结构由于温度、收缩不均可能产生的有害裂缝,按照设计或施工规范要求,在基础底板、墙、梁相应位置留设,将结构暂时划分为若干部分,经过构件内部收缩,在若干时间后再浇捣该施工缝混凝土,将结构连成整体的临时施工缝。
二、后浇带的设置条件1、伸缩后浇带:高层建筑地下室不宜设置变形缝,当地下室长度超过伸缩缝最大间距时。
1.1、适当放宽伸缩缝的间距,采用有效的构造措施和施工措施减小温度和混凝土收缩对结构的影响。
1.2、后浇带是避免施工期收缩裂缝的有效措施,设置后浇带可适当增大伸缩缝间距,但不能代替伸缩缝。
1.3、在超长结构混凝土施工中,采用留后浇带法施工是防止和控制混凝土裂缝的主要措施之一。
2、沉降后浇带:当高层建筑与相连的裙房之间不设置沉降缝时。
2.1、当筏形与箱形基础的长度超过40m,不设置永久性的沉降缝和温度收缩缝时。
2.2、当“影响建筑物”的平均沉降大于40cm时,相邻建筑基础之间的距离应大于12m,当相邻建筑物较近时。
3、温度后浇带:当筏形与箱形基础的长度超过40m,不设置永久性的沉降缝和温度收缩缝时。
4、板间后浇带:装配式楼盖(包括屋盖)加强整体性的构造措施。
4.1、对后张楼板为减少约束力,使其与约束柱或墙暂时分开。
后浇带的设置1、伸缩后浇带:每隔30m~40m设置,贯通顶板、底部及墙板。
在柱距三等分的中间范围内以及剪力墙附近,其方向宜与梁正交,沿竖向应在结构同跨内。
底板及外墙宜增设附加防水层。
1.1 后浇带应从受力影响小的部位通过(如梁、板1/3跨度处,连梁跨中等部位),不必在同一截面上,可曲折而行,只要将建筑物分开为两段即可。
2、沉降后浇带:后浇带的宽度不宜小于800mm。
宜在裙房一侧设置用于控制沉降差的后浇带。
当高层建筑基础面积满足地基承载力和变形要求时,后浇带宜设在与高层建筑相邻裙房的第一跨内。
当需要满足高层建筑地基承载力、降低高层建筑沉降量,减小高层建筑与裙房间的沉降差而增大高层建筑基础面积时,后浇带可设在距主楼边柱的第二跨内,此时尚应满足下列条件:地基土质应较均匀;裙房结构刚度较好且基础以上的地下室和裙房结构层数不应少于两层;后浇带一侧与主楼连接的裙房基础底板厚度应与高层建筑的基础底板厚度相同。
地下室后浇带止水带地下室后浇带止水带1. 简介地下室后浇带止水带是一种用于地下室建造中的防水材料,旨在防止地下室内外水分的交流,保护地下室结构和财产免受水分侵害。
本将详细介绍地下室后浇带止水带的安装方法和注意事项。
2. 材料准备2.1 止水带的种类和规格地下室后浇带止水带有多种类型和规格可供选择,根据具体工程需求选择合适的规格和类型。
2.2 必备工具- 清扫工具(扫帚、铁锹等)- 建造胶带- 防水涂料- 橡胶垫- 专用胶水或者粘合剂3. 安装方法3.1 确定安装位置在浇筑地下室的同时,确定止水带的安装位置,普通位于地下室墙体和地板之间。
3.2 地面清理清理地面,确保没有尘土和杂物,以确保止水带的坚固性。
3.3 安装止水带将止水带固定在地下室墙体的底部,固定方法可以使用建造胶带、防水涂料等。
确保止水带贴合地下室墙体。
3.4 加固止水带使用专用胶水或者粘合剂,将止水带坚固地固定在地下室墙体上。
确保止水带不会松动或者脱落。
3.5 水平连接在地下室墙体连接处,需要进行水平连接,确保止水带贴合紧密,不会漏水。
3.6 竖向连接在地下室墙体和地板的连接处进行竖向连接,确保止水带贴合密切,不会发生渗漏。
4. 注意事项4.1 检查备料在进行地下室后浇带止水带的安装之前,要子细检查备料,确保止水带的质量和规格符合要求。
4.2 清理工作在进行止水带安装之前,必须确保地下室墙体和地面清理干净,没有尘土和杂物。
4.3 严密连接在安装过程中,要确保止水带与地下室墙体和地板之间的连接密切,避免发生渗漏。
4.4 施工环境在进行施工时,要选择适宜的天气条件,避免下雨或者气温过低,影响施工质量。
5. 附件本所涉及附件如下:- 地下室后浇带止水带规格表- 施工图纸6. 法律名词及注释本所涉及的法律名词及注释如下:- 土木工程:指涉及土地和水的工程,包括建造、铁路、桥梁等。
- 防水材料:指用于防止水分渗透的材料,如涂料、止水带等。
地下室后浇带施工方案第一节、施工概况本工程位于成都市XXXX与XXX交汇处,由九栋高层建筑组成。
由成都天合房屋开发有限公司投资,成都海特尔置业投资有限公司开发兴建,一层地下室,1~9号楼及会所,商业建筑均建在同一地下室上。
地下一层,为平战结合的地下室,平时为机动车停车库,战时为二等人员掩蔽所。
后浇带由地下室底板至顶板贯通,以满足结构沉降和收缩要求,按设计要求进行,施工后浇带在主体断水两个月后封闭,在封闭时应严格按施工总说明中对后浇带的处理进行施工并加强砼养护,为保证后浇带的施工质量,特编制此专题施工方案。
第二节、底板后浇带施工措施一、底板后浇带施工措施1、底板后浇带支模:1.1、底板后浇带采用钢筋作骨架铺三层钢丝模板支护。
钢筋骨架做法:竖向立筋采用φ25钢筋,间距250;水平筋φ18钢筋,间距200。
钢丝网做法:10 目拨花钢丝网、5目钢丝网、3目钢丝网各一层,绑扎于钢筋骨架上。
(附图一)1.2、为保证结构施工质量,后浇带钢筋骨架不得焊于底板钢筋上,为抵抗砼侧压力加设斜拉筋和水平拉筋。
