基础槽钢技术交底

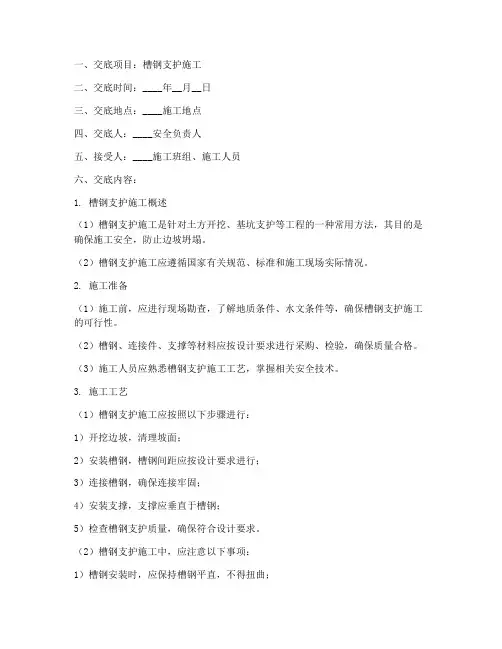

一、交底项目：槽钢支护施工二、交底时间：____年__月__日三、交底地点：____施工地点四、交底人：____安全负责人五、接受人：____施工班组、施工人员六、交底内容：1. 槽钢支护施工概述（1）槽钢支护施工是针对土方开挖、基坑支护等工程的一种常用方法，其目的是确保施工安全，防止边坡坍塌。

（2）槽钢支护施工应遵循国家有关规范、标准和施工现场实际情况。

2. 施工准备（1）施工前，应进行现场勘查，了解地质条件、水文条件等，确保槽钢支护施工的可行性。

（2）槽钢、连接件、支撑等材料应按设计要求进行采购、检验，确保质量合格。

（3）施工人员应熟悉槽钢支护施工工艺，掌握相关安全技术。

3. 施工工艺（1）槽钢支护施工应按照以下步骤进行：1）开挖边坡，清理坡面；2）安装槽钢，槽钢间距应按设计要求进行；3）连接槽钢，确保连接牢固；4）安装支撑，支撑应垂直于槽钢；5）检查槽钢支护质量，确保符合设计要求。

（2）槽钢支护施工中，应注意以下事项：1）槽钢安装时，应保持槽钢平直，不得扭曲；2）槽钢连接处应采用专用连接件，确保连接牢固；3）支撑应垂直于槽钢，支撑间距应按设计要求进行；4）槽钢支护施工过程中，应定期检查槽钢支护质量，发现问题及时处理。

4. 安全技术措施（1）施工人员应佩戴安全帽、安全带等个人防护用品。

（2）施工过程中，应加强现场安全管理，确保施工安全。

（3）施工人员应严格遵守操作规程，不得违章作业。

（4）槽钢支护施工过程中，应密切关注地质、水文变化，如发现异常情况，应立即停止施工，并采取相应措施。

（5）施工完成后，应对槽钢支护进行验收，确保符合设计要求。

七、检查执行情况（1）施工过程中，安全负责人应定期检查槽钢支护施工质量，确保符合设计要求。

（2）施工完成后，应组织相关人员进行验收，验收合格后方可投入使用。

八、注意事项（1）槽钢支护施工过程中，应密切关注地质、水文变化，发现问题及时处理。

（2）施工人员应严格遵守操作规程，不得违章作业。

市政基础设施工程
施工技术交底记录
编号：市政施管-10工程名称
承包单位分包单位
交底单位交底日期年月日
交底范围沟槽槽钢支护交底人
交底内容：
一、工程概况
主要工程内容包括：市政道路雨、污水管道、工业和住宅区合流立管改造以及相关配套的其他构筑物。

二、适用范围及结构剖面
沟槽开挖深度2m≤H≤3m时，采用槽钢支撑开挖形式，采用[28a槽钢间隔布置，空隙处采用木板遮挡，防止土体散落，竖向设置一道通长横撑[28a槽钢，横向支撑采用Φ108*8钢管，每3m设置一道，通长横撑底部每2m采用150*150*16撑板连接150*150*10钢牛腿的结构支撑，通长横撑和横向支撑之间采用焊接一圈连接，槽钢支撑断面图所示：
三、主要施工方法
槽钢支护施工流程：施工准备→定位放线→打设槽钢→土方开挖→围檩、支撑安装→管道施工→土方回填→槽钢拆除，并结合沟槽施工流程协调进行。

基础钢筋工程安全技术交底标题：基础钢筋工程安全技术交底
引言概述：
基础钢筋工程是建造工程中非常重要的一环，其安全技术交底是确保工程质量和施工安全的重要环节。

本文将从基础钢筋工程安全技术交底的要点入手，详细介绍其内容和重要性。

一、基础钢筋工程安全技术交底的内容
1.1 确认图纸设计要求
1.2 确认钢筋材质和规格
1.3 确认钢筋加工和安装要求
二、基础钢筋工程安全技术交底的重要性
2.1 避免施工误差
2.2 确保工程质量
2.3 提高施工效率
三、基础钢筋工程安全技术交底的流程
3.1 施工单位与监理单位商议确定交底时间和地点
3.2 施工单位准备相关文件和资料
3.3 监理单位对施工单位的交底内容进行审核
四、基础钢筋工程安全技术交底的注意事项
4.1 交底内容要详细完整
4.2 交底过程要认真负责
4.3 交底记录要及时归档保存
五、基础钢筋工程安全技术交底的效果评估
5.1 监理单位对交底内容进行评估
5.2 施工单位根据评估结果进行整改
5.3 确保基础钢筋工程施工安全和质量达标
结论：
基础钢筋工程安全技术交底是建造工程中不可或者缺的一环，惟独做好了安全技术交底，才干确保工程施工的安全和质量。

希翼施工单位和监理单位能够充分重视基础钢筋工程安全技术交底，共同努力，确保工程顺利完成。

基础槽钢技术交底课件资料概述本文档是关于基础槽钢技术交底的课件资料。

槽钢是指空心槽状材料，可分为热轧槽钢和冷弯槽钢。

本课程重点介绍热轧槽钢，包括槽钢的定义、生产工艺、规格及用途等方面的知识点。

槽钢的定义槽钢是一种具有方正截面的轻型钢材，由于截面呈凹字形，故称为槽钢。

槽钢分为热轧槽钢和冷弯槽钢。

热轧槽钢的长边宽度一般为100300mm10mm之，厚度一般在310mm之间。

热轧槽钢较为常用，用途十分间，短边宽度一般为50200mm，厚度一般在2.5广泛，如用于制作框架结构、机械支架、梯子、高压电塔等。

生产工艺熔化热轧槽钢的生产工艺首先是将原材料通过高温熔化，使钢铁变成可塑的液态。

此过程中产生的氧化物、杂质和碳被旋转的鼓风机连续吹散，从而生产出高质量的钢锭。

连铸将液态钢从炉子中倾倒进大型结晶器中，经过一段时间结晶固化到一定程度，形成长方块状的铸坯。

此过程叫做连铸。

连铸是生产优质槽钢的前提条件。

预热将铸坯预热到一定温度，以便更好地进行加工。

通过高温预热，可以消除铸坯内聚应力和孔隙，确保铸坯具有较好的塑性和韧性，更有利于成形。

轧制在预热后，将铸坯送入轧机中进行轧制。

轧制是将铸坯压缩成一定形状和尺寸的过程。

由于槽钢的截面为凹字形，轧制过程中需要采用特殊的轧制设备和工艺。

轧制后的槽钢经过冷却、纠直等加工工序之后，就可以用于各种建筑和机械制造中了。

规格及用途热轧槽钢的规格非常多，常见的有5#、6.3#、8#、10#、12.5#、14#、16#等。

其中，后面的数字代表槽钢的高度，单位为厘米。

槽钢的用途十分广泛，如用于制作框架结构、机械支架、梯子、高压电塔等。

总结通过本文档的介绍，我们了解到了热轧槽钢的定义、生产工艺、规格以及用途等方面的基本知识。

热轧槽钢作为一种广泛应用的轻型钢材，具有重要意义，它为建筑行业、机械制造等行业提供了重要的材料支持。

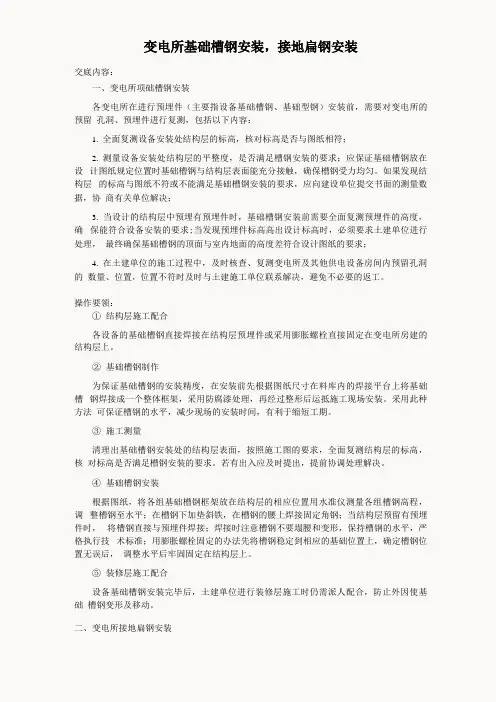

变电所基础槽钢安装，接地扁钢安装交底内容：一、变电所项础槽钢安装各变电所在进行预埋件（主要指设备基础槽钢、基础型钢）安装前，需要对变电所的预留孔洞、预埋件进行复测，包括以下内容：1.全面复测设备安装处结构层的标高，核对标高是否与图纸相符；2.测量设备安装处结构层的平整度，是否满足槽钢安装的要求；应保证基础槽钢放在设计图纸规定位置时基础槽钢与结构层表面能充分接触，确保槽钢受力均匀。

如果发现结构层的标高与图纸不符或不能满足基础槽钢安装的要求，应向建设单位提交书面的测量数据，协商有关单位解决；3.当设计的结构层中预埋有预埋件时，基础槽钢安装前需要全面复测预埋件的高度，确保能符合设备安装的要求;当发现预埋件标高高出设计标高时，必须要求土建单位进行处理，最终确保基础槽钢的顶面与室内地面的高度差符合设计图纸的要求；4.在土建单位的施工过程中，及时核查、复测变电所及其他供电设备房间内预留孔洞的数量、位置，位置不符时及时与土建施工单位联系解决，避免不必要的返工。

操作要领：①结构层施工配合各设备的基础槽钢直接焊接在结构层预埋件或采用膨胀螺栓直接固定在变电所房建的结构层上。

②基础槽钢制作为保证基础槽钢的安装精度，在安装前先根据图纸尺寸在料库内的焊接平台上将基础槽钢焊接成一个整体框架，采用防腐漆处理，再经过整形后运抵施工现场安装。

采用此种方法可保证槽钢的水平，减少现场的安装时间，有利于缩短工期。

③施工测量清理出基础槽钢安装处的结构层表面，按照施工图的要求，全面复测结构层的标高，核对标高是否满足槽钢安装的要求。

若有出入应及时提出，提前协调处理解决。

④基础槽钢安装根据图纸，将各组基础槽钢框架放在结构层的相应位置用水准仪测量各组槽钢高程，调整槽钢至水平；在槽钢下加垫斜铁，在槽钢的腰上焊接固定角钢；当结构层预留有预埋件时，将槽钢直接与预埋件焊接；焊接时注意槽钢不要塌腰和变形，保持槽钢的水平，严格执行技术标准；用膨胀螺栓固定的办法先将槽钢稳定到相应的基础位置上，确定槽钢位置无误后，调整水平后牢固固定在结构层上。

市政基础设施工程
施工技术交底记录
编号：市政施管-10工程名称
承包单位分包单位
交底单位交底日期年月日
交底范围沟槽槽钢支护交底人
交底内容：
一、工程概况
主要工程内容包括：市政道路雨、污水管道、工业和住宅区合流立管改造以及相关配套的其他构筑物。

二、主要施工方法
沟槽开挖深度2.0m＜H≤3.0m采用槽钢支护。

（采用普通槽钢28a，长度6m、横向支撑采用φ108×8钢管）
施工流程：施工准备→定位放线→打设槽钢→土方开挖→围檩、支撑安装→管道施工→土方回填→槽钢拆除
（1）基线确定：按技术员在沟槽边定出轴线，确定槽钢施工位置，洒灰线标明槽钢的具体桩位。

（2）槽钢打设采用单独打入法施工。

吊车将槽钢吊至插点处，打桩机将槽钢垂直打入，两槽钢中线间距50cm。

（3）首先进行第一层土方开挖，开挖完成后安装横撑和支撑。

（4）沟槽开挖至支撑设计中线以下1m的标高位置后，安装檩围。

围檩采用两点吊装，。
