聚氨酯防水技术交底

聚氨酯防水施工技术交底一、引言聚氨酯防水是一种常用于建筑物和工程项目中的防水材料，具有优异的性能和广泛的应用。

本文将介绍聚氨酯防水施工技术，包括材料准备、基层处理、涂料施工和施工注意事项等方面的内容。

二、材料准备1. 聚氨酯涂料：选择符合国家标准的优质聚氨酯涂料，确保防水效果和施工质量。

2. 配套材料：包括底涂、中涂和面涂等配套材料，以及防水带、防水网和接缝胶等辅助材料。

三、基层处理1. 清洁基面：清除基面上的杂物、油污和灰尘等，确保基面干净。

2. 检查基层：对基层进行检查，修补基面上存在的裂缝和麻面，确保基层平整。

3. 基层处理剂：根据需要，选择合适的基层处理剂，提高基层的附着力和防水效果。

四、涂料施工1. 底涂施工：先将聚氨酯底涂均匀涂刷在基层上，注意避免漏刷和重刷等情况。

2. 中涂施工：待底涂干燥后，进行中涂施工，确保涂层厚度均匀。

3. 防水带安装：根据需要，在关键部位安装防水带，确保施工质量和防水效果。

4. 面涂施工：待中涂干燥后，进行面涂施工，确保涂层的平整和耐久性。

五、施工注意事项1. 环境要求：施工时避免在潮湿、多风或雨雪天气条件下进行，确保施工质量。

2. 温度控制：根据涂料产品说明书，控制好施工温度，防止涂料过快或过慢干燥。

3. 施工工具：选择合适的涂刷工具，确保施工质量和均匀涂布。

4. 连续施工：整个涂层应当一次性施工完成，避免出现连接处的漏涂和边角的疏漏。

5. 储存和保养：施工结束后，对涂料和施工工具进行妥善储存和保养。

六、施工验收1. 防水层完整性：对已完成的防水层进行验收，确保涂层厚度均匀、无漏刷和脱落等现象。

2. 泄漏检测：对防水层进行泄漏检测，确保施工质量和防水效果。

七、总结聚氨酯防水施工技术的正确应用可以提供可靠的防水效果，保护建筑物和工程项目免受水的侵害。

本文从材料准备、基层处理、涂料施工和施工注意事项等方面进行了详细介绍，希望能对相关从业人员提供有益的指导和参考。

聚氨酯防水涂料施工方案1．施工准备1.1材料及要求1.1.1聚氨酯防水涂料，应具有出厂合格证及厂家产品的认证文件，并复验以下技术性能。

聚氨酯防水涂料，以甲组份及乙组份桶装出厂；甲组份：异氰酸基含量以3.5±0.2％为宜。

乙组份：羟基含量以0.7±0.1％为宜。

两组份材料应分别保管，存放在室内通风干燥处，储藏期甲组份为6个月，乙组份为12个月，使用时甲组份和乙组份料按1：2的比例配合，形成聚氨酯防水涂料，技术性能指标如下：固体含量：≥93％抗拉强度：≥0.6MPa延伸率：≥300％低温柔度：在-200C绕∮20mm圆棒无裂纹耐热度：800C不流淌不透水性：＞0.2 MPa干燥时间：1～6h1.1.2辅助材料：1.1.2.1磷酸：用于做缓冲剂1.1.2.2二月桂酸二丁基锡：用于做促凝剂。

1.1.2.3二甲苯或醋酸乙酯：用于稀释和清洗工具。

1.2主要机具：1.2.1电动工具：电动搅拌器。

1.2.2手动工具：搅拌桶、小铁桶、小平铲、塑料或橡胶刮板、滚动刷、毛刷、弹簧秤、消防器材等。

1.3作业条件：1.3.1防水层聚氨酯防水涂料冷作业施工，涂刷防水层的基层应按设计要求抹好找平层，要求抹平、压光、坚实平整，不起沙，含水率低于9％，阴阳角处应抹成圆弧角。

1.3.2涂刷防水层前应将涂刷面上的尘土、杂物，残留的灰浆硬块，有突出的部分处理、清扫干净。

2.3.3涂刷聚氨酯防水涂料不得在淋雨的条件下施工，施工的环境温度不应低于5 0C，操作时严禁烟火。

2.操作工艺2.1工艺流程：基层清理→涂刷底胶→涂膜防水层施工→做保护层2.2基层处理：涂刷防水层施工前，先将基层表面的杂物、砂浆硬块等清扫干净，并用干净的湿布擦一次，经检查基层无不平整、空裂，起砂等缺陷，方可进行下道工序。

2.3涂刷底胶（相当于冷底子油）：2.3.1底胶（基层处理剂）配制：先将聚氨酯甲料、乙料和二甲苯以1：1.5：2的比例（重量比）配合搅拌均匀，配好的料在2h内用完。

聚氨酯膜防水施工技术交底一、施工材料及机具（一）、施工材料1.主体材料: 聚氨酯防水涂料属于中高档双组分反应型厚质涂膜, 它是由甲组分和乙组分按一定比例混合, 均匀搅拌后, 涂布在基层上, 经反应而成旳一种橡胶状弹性防水涂料。

2.无机铝盐（微膨胀型）防水剂: 是由铝、铁、钙等无机高分子金属盐及多种无机盐类按一定比例配合, 经化合反应制成旳防水剂, 呈淡黄色由状液体, 将其掺入到水泥砂浆找平层中, 经一系列化学反应, 产生旳物质能堵塞水泥砂浆旳孔隙, 阻断渗水通道, 从而提高水泥砂浆旳基层旳抗渗透性, 使基层含水率较快到达施工规定。

3、涤纶无纺布: 又叫聚酯纤维无纺布。

是由涤纶纤维加工制成旳。

它是阴阳角、变形缝等部位旳附加增强材料。

4.聚乙烯泡沫塑料片材：它是由聚乙烯树脂和化学助剂等, 经捏合、混炼、挤出成型和盐浴发泡等工序加工制成旳。

其厚度为5～6㎜, 宽度为800～900㎜。

重要用于地下构造外墙防水涂膜旳保护层。

（二）、施工工具:聚氨酯防水涂膜施工所用工具见下表:二、施工准备（一）、基层规定及处理1.为防止地下水旳渗透, 减少基层旳渗透率, 可在水泥砂浆找平层中掺入一定配合比旳无机铝盐防水剂（水泥: 中砂: 无机铝盐防水剂: 水=1: 3: 0.3～.035）, 使基层含水率降至9%如下, 保证基层干燥。

2、基层应结实、平整、洁净。

抹水泥砂浆找平层要随打随压光, 不得有空鼓、起砂、掉灰等缺陷；基层表面旳平整度可用2m长靠尺检查, 规定靠尺与基层旳空隙≤5㎜, 超过时应将表面凿毛, 清水冲洗, 弥补水泥素浆后, 用水泥砂浆找平；对基层表面旳灰尘、油污、铁锈等, 应在涂布防水层之前彻底清除。

3.阴阳角部位应做成r=10㎜旳圆角或八字角。

（二）、施工作业旳条件1.在地下工程防水施工期间, 应做好排水工作, 使地下水位降至涂膜防水层底部最低标高如下300㎜, 以利于防水涂料旳充足固化。

施工完毕, 须待涂层完全固化成膜后, 才可撤掉排水装置, 结束排水工作。

聚氨酯涂膜防水工程技术交底一、施工准备（一）作业条件同卷材防水（二）材质要求单组合聚氨酯防水涂料。

（由于双（多）组份聚氦酯防水涂料含有大量有机溶剂，对环境污染严重，北京地区已禁止此类材料使用于建筑物内部厕浴间等防水工程）。

单组分聚氨酯防水涂料是以异氰酸酯，聚醚为主要原料，配以各种助剂制成，属于无有机溶剂挥发的单组份柔性防水涂料。

其性能指标见表%。

表!单组分聚氨酯防水涂料性能技术指标指标项目"#固体含量$!%&拉仲强度’()!*+,-+./断裂伸长率$!!/&./&不透水性&+!’()，!&012不透水低温柔性3 4.&3弯折无裂纹表干时间5"*-干燥时间实干时间5"-.注："指低强度高延伸率型#指高强度低延伸率型二、质量要求（一）主控项目*+涂料防水层所用材料及配合比必须符合设计要求。

-+涂料防水层及其转角处、变形缝、穿墙管道等细部做法均须符合设计要求。

（二）一般项目*+涂料防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象：基层阴阳角处应做成圆弧形。

-+涂料防水层应与基层粘结牢固，表面平整、涂刷均匀，不得有流淌、皱折、鼓泡、露胎体和翘边等缺陷。

!+涂料防水层的平均厚度应符合设计要求，最小厚度不得小于设计厚度的%&$。

.+侧墙涂料防水层的保护层与防水层粘结牢固，结合紧密，厚度均匀一致。

三、工艺流程基层清理#附加层施工#第一遍涂膜防水层#第二遍涂膜防水层#第三遍涂膜防水层!试水!保护层!试水验收四、操作工艺（一）基层清理将基层表面的尘土、杂物等清理、清扫干净。

（二）防水附加层施工!"打开包装桶搅拌均匀。

严禁用水或其他材料稀释产品。

#"细部做附加层强调地面、墙面的管根、地漏、排水口、阴阳角、变形缝等细部薄弱环节，应先做一层附加层。

（三）涂膜防水层第一遍涂层：将已搅拌好的聚氨酯涂膜防水材料用塑料或橡胶刮板均匀涂刮在已涂好底胶的基层表面，每平米涂量为!"$%&，厚度为!"’(!"$))，不要漏刮鼓泡，#*+后，刮第二遍。

防水施工技术交底一、准备工作1、材料及主要机具聚氨酯防水涂料：是一种化学反应型涂料，以双组份形式使用，由甲组份和乙组份按规定比例配合后,发生化学反应,由液态变为固态，形成较厚的防水涂膜.1）主体材料：甲组份：异氰酸基含料：以3.5±0。

2％为宜。

乙组份:羟基含量,以0.7±0.1％为宜。

甲、乙料易燃、有毒、均用铁桶包装，贮存时应密封，进场后放在阴凉、干燥、无强日光直晒的库房（或场地）存放。

施工操作时应按厂家说明的比例进行配合,操作场地要防火、通风,操作人员应戴手套、口罩、眼镜等，以防溶剂中毒。

2）主要辅助材料:磷酸或苯磺酰氯：凝固过快时,作缓凝剂。

二月桂酸二丁基锡：凝固过慢,作促凝剂用.二甲苯：清洗施工工具用。

乙酸乙酯：清洗手上凝胶用。

107胶：修补基层用。

玻璃丝布（幅宽90㎝，14目）或无纺布。

石渣：ф2㎜左右,粘结过渡层用。

水泥：425号以上硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥，补基层用。

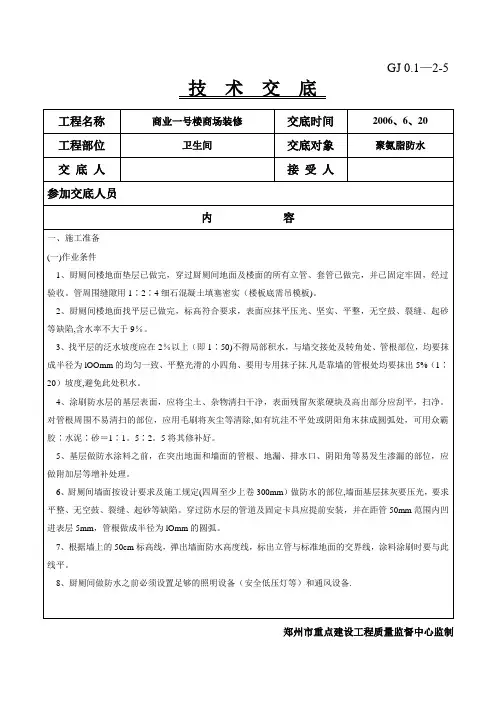

2、作业条件1）穿过厕浴间楼板的所有立管、套管均已做完并经验收，管周围缝隙用1∶2∶4豆石混凝土填塞密实(楼板底需支模板)。

2）厕浴间地面垫层已做完,向地漏处找2％坡，厚度小于30㎜时用混合灰，大于30㎜厚用1∶6水泥焦渣垫层.3）厕浴间地面找平层已做完，表面应抹磁压光、坚实平整，不起砂，含水率90%（简易检测方法：在基层表面上铺一块1㎡橡胶板,覆盖橡胶板部位无明显水印,即视为含水率达到要求）。

4）找平层的泛水坡度应在2％以上，不得局部积水,与墙交接处及转角均要抹成小圆角。

凡是靠墙的管根处均抹出5%坡度，避免此处存水。

5）在基层做防水涂料之前，在以下部位用建筑密封膏封严。

空过楼板的立管四周、套管与立管交接处、大便器与立管接口处、地漏上口四周等。

6）厕浴间做防水之前必须设置足够的照明及通风设备.7）易燃、有毒的防水材料要备有防火设施和工作服、软底鞋。

8）操作温度保持＋5℃以上。

9）操作人员应经过专业培训、持上岗证,先做样板间，经检查验收合格后，方可全面施工.二、操作工艺1、聚氨酯防水涂料施工工艺流程：清扫基层→涂刷底胶→细部附加层→第一层涂膜→第二层涂膜→第三层涂膜和粘石渣1）清扫基层：用铲刀将粘在找平层上的灰皮除掉，用扫帚将尘土清扫干净，尤其是管根、地漏和排水口等部位要仔细清理。

技术交底记录技术交底内容膜，涂刮方向与第一道的涂刮方向垂直，涂刮第二道与第一道相隔的时间一般不小于24小时。

5、涂刮第三道涂膜：涂刮方法与第二道涂膜相同，但涂刮方向应与其垂直。

5）、涂膜保护层：最后一道涂膜固化干燥后，即可根据建筑设计要求的适宜形式，施工砂浆或细石砼保护层。

3、保证项目：（1）、涂膜防水材料必须符合设计和有关标准规定，并有产品合格证、试验报告。

（2）、涂膜防水层及其局部应加强的变形、预埋挂件处、阴阳角部位的做法，必须符合设计要求和施工规范的规定，不得渗漏。

（3）、已涂好的涂膜未固化前，不允许上人和堆积物品，以免涂膜防水层损坏，造成渗漏。

（4）、起鼓：基层有起皮、起砂、开裂、不干燥，使涂膜粘接不良；基层施工应认真操作、养护，待基层干燥后，先涂底层涂料，固化后，再按防水层施工工艺逐层涂刷。

4、文明施工及环境保护措施：（1）、机械设备、材料、物资的搬运、装卸时应保证不损坏已建好的工作井和设施。

（2）、施工中，应保持良好的工作环境，材料工具、备用设备等均要整齐有序。

（3）、爱护施工机具和材料，杜绝浪费。

5、安全技术措施：（1）、对施工人员进行进场培训和安全教育，使施工人员所使用的材料性能及安全措施有较全面的了解，并在操作中严格执行劳动保护制度。

（2）、材料垂直运输设专人指挥，上下配合，避免出现意外。

（3）、上层施工人员严禁随意抛物，工具不得随意摆放，避免掉落伤人。

（4）、挂防水所用脚手架，垫木必须铺设平稳，没有悬空，支撑必须牢固，经安检人员确认后方可使用。

（5）、对工人进行消防教育、训练，熟练掌握防火、灭火知识和消防器材的正确使用方法。

（6）、防水材料多为易燃产品，专设料库，工作面临时存放在干净干爽的地方，远离水源火源，严禁烟火、现场作业人员不得吸烟，有明显的标志并配备消防器材。

卫生间聚氨酯防水涂料技术交底1. 引言卫生间是一个需要经常接触水的地方，如果不采取防水措施，就会容易受到水的侵蚀和损坏。

聚氨酯防水涂料是一种常用的卫生间防水材料，本文将对卫生间聚氨酯防水涂料技术进行交底，包括涂料的特点、施工步骤以及注意事项等。

2. 聚氨酯防水涂料的特点聚氨酯防水涂料是一种使用聚氨酯树脂为主要成分的防水材料，具有以下特点：- 良好的粘结性，能够牢固附着在卫生间墙壁和地面上； - 优异的耐水性，能够有效防止水分渗透和泄漏； - 耐候性强，长期暴露在阳光和雨水中不易老化； - 耐化学品性能好，不易受到清洁剂和化学物质的侵蚀； - 绿色环保，无毒无味，对人体无害。

3. 施工步骤卫生间聚氨酯防水涂料的施工步骤如下：3.1 表面处理在施工之前，需要对卫生间墙壁和地面进行充分的表面处理，确保其干净、平整和无杂质。

首先，清除墙壁和地面上的灰尘和污垢，可以使用清洁剂和刷子进行清洁。

然后，修补墙壁和地面上的裂缝和凹陷处，确保表面平整。

3.2 底涂处理在施工之前，需要进行底涂处理，提高聚氨酯涂料与墙壁和地面的粘结力。

首先，将底涂涂料倒入容器中，并用刷子均匀地涂抹在墙壁和地面上。

待底涂涂料干燥后，可以进行下一步的涂料施工。

3.3 涂料施工将聚氨酯防水涂料倒入容器中，并用刷子或辊筒均匀地涂抹在墙壁和地面上。

施工时要注意涂料的厚度，通常需要涂抹2-3遍，每一遍之间需要等待涂料完全干燥后再进行下一遍的施工。

3.4 防水层检查涂料施工完成后，需要对防水层进行检查，确保没有漏涂和缺陷。

可以使用喷水测试的方法，将喷水器对准墙壁和地面进行冲洗，观察是否有水渗透。

如有漏涂或缺陷，需要及时修补。

4. 注意事项在施工卫生间聚氨酯防水涂料时，需要注意以下事项：•施工环境要保持干燥通风，避免在潮湿或多风的天气施工；•使用涂料需要戴上手套和口罩，避免直接接触皮肤和吸入有害气体；•涂料施工时，要均匀涂抹，避免出现涂料厚度不均的问题；•涂料施工完成后，要等待足够的时间让涂料完全干燥，以确保防水层的有效性；•涂料施工过程中，要注意保护周边的地面和墙壁，避免涂料溅到其他地方。

技术交底记录
注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制技术交底记录
注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制
技术交底记录
注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制
技术交底记录
注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制
技术交底记录
注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制
技术交底记录
聚氨酯涂膜防水技术交底
交底内容：
附图一：阴阳角部位解决
项目(专业)
交底人接受交底人技术负责人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制
技术交底记录
鲁JJ一005 工程名称施工单位第五项目部
交底部位地下室防水工序名称聚氨酯涂膜防水
交底提纲：共7页；第7页 2023年9月8日聚氨酯涂膜防水技术交底
交底内容：
附图二：降水立管节点解决
项目(专业)
交底人接受交底人技术负责人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制。
