聚氨酯防水技术交底大全

聚氨酯防水施工技术交底一、引言聚氨酯防水是一种常用于建筑物和工程项目中的防水材料，具有优异的性能和广泛的应用。

本文将介绍聚氨酯防水施工技术，包括材料准备、基层处理、涂料施工和施工注意事项等方面的内容。

二、材料准备1. 聚氨酯涂料：选择符合国家标准的优质聚氨酯涂料，确保防水效果和施工质量。

2. 配套材料：包括底涂、中涂和面涂等配套材料，以及防水带、防水网和接缝胶等辅助材料。

三、基层处理1. 清洁基面：清除基面上的杂物、油污和灰尘等，确保基面干净。

2. 检查基层：对基层进行检查，修补基面上存在的裂缝和麻面，确保基层平整。

3. 基层处理剂：根据需要，选择合适的基层处理剂，提高基层的附着力和防水效果。

四、涂料施工1. 底涂施工：先将聚氨酯底涂均匀涂刷在基层上，注意避免漏刷和重刷等情况。

2. 中涂施工：待底涂干燥后，进行中涂施工，确保涂层厚度均匀。

3. 防水带安装：根据需要，在关键部位安装防水带，确保施工质量和防水效果。

4. 面涂施工：待中涂干燥后，进行面涂施工，确保涂层的平整和耐久性。

五、施工注意事项1. 环境要求：施工时避免在潮湿、多风或雨雪天气条件下进行，确保施工质量。

2. 温度控制：根据涂料产品说明书，控制好施工温度，防止涂料过快或过慢干燥。

3. 施工工具：选择合适的涂刷工具，确保施工质量和均匀涂布。

4. 连续施工：整个涂层应当一次性施工完成，避免出现连接处的漏涂和边角的疏漏。

5. 储存和保养：施工结束后，对涂料和施工工具进行妥善储存和保养。

六、施工验收1. 防水层完整性：对已完成的防水层进行验收，确保涂层厚度均匀、无漏刷和脱落等现象。

2. 泄漏检测：对防水层进行泄漏检测，确保施工质量和防水效果。

七、总结聚氨酯防水施工技术的正确应用可以提供可靠的防水效果，保护建筑物和工程项目免受水的侵害。

本文从材料准备、基层处理、涂料施工和施工注意事项等方面进行了详细介绍，希望能对相关从业人员提供有益的指导和参考。

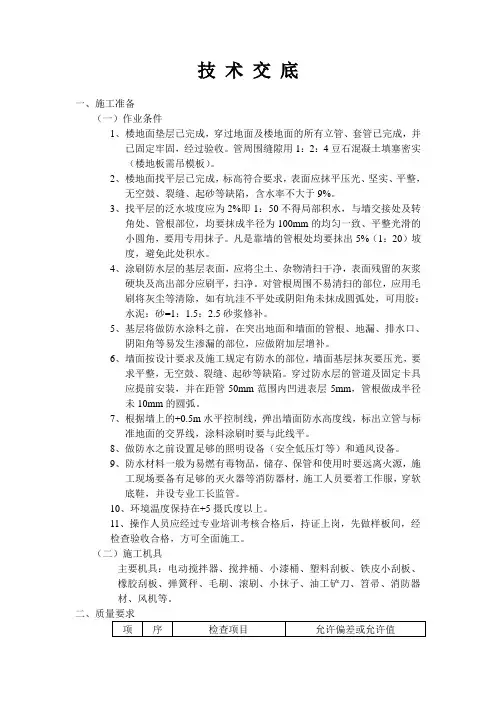

技术交底一、施工准备（一）作业条件1、楼地面垫层已完成，穿过地面及楼地面的所有立管、套管已完成，并已固定牢固，经过验收。

管周围缝隙用1：2：4豆石混凝土填塞密实（楼地板需吊模板）。

2、楼地面找平层已完成，标高符合要求，表面应抹平压光、坚实、平整，无空鼓、裂缝、起砂等缺陷，含水率不大于9%。

3、找平层的泛水坡度应为2%即1：50不得局部积水，与墙交接处及转角处、管根部位，均要抹成半径为100mm的均匀一致、平整光滑的小圆角，要用专用抹子。

凡是靠墙的管根处均要抹出5%（1：20）坡度，避免此处积水。

4、涂刷防水层的基层表面，应将尘土、杂物清扫干净，表面残留的灰浆硬块及高出部分应刷平，扫净。

对管根周围不易清扫的部位，应用毛刷将灰尘等清除，如有坑洼不平处或阴阳角未抹成圆弧处，可用胶：水泥：砂=1：1.5：2.5砂浆修补。

5、基层将做防水涂料之前，在突出地面和墙面的管根、地漏、排水口、阴阳角等易发生渗漏的部位，应做附加层增补。

6、墙面按设计要求及施工规定有防水的部位，墙面基层抹灰要压光，要求平整，无空鼓、裂缝、起砂等缺陷。

穿过防水层的管道及固定卡具应提前安装，并在距管50mm范围内凹进表层5mm，管根做成半径未10mm的圆弧。

7、根据墙上的+0.5m水平控制线，弹出墙面防水高度线，标出立管与标准地面的交界线，涂料涂刷时要与此线平。

8、做防水之前设置足够的照明设备（安全低压灯等）和通风设备。

9、防水材料一般为易燃有毒物品，储存、保管和使用时要远离火源，施工现场要备有足够的灭火器等消防器材，施工人员要着工作服，穿软底鞋，并设专业工长监管。

10、环境温度保持在+5摄氏度以上。

11、操作人员应经过专业培训考核合格后，持证上岗，先做样板间，经检查验收合格，方可全面施工。

（二）施工机具主要机具：电动搅拌器、搅拌桶、小漆桶、塑料刮板、铁皮小刮板、橡胶刮板、弹簧秤、毛刷、滚刷、小抹子、油工铲刀、笤帚、消防器材、风机等。

三、工艺流程基层清理→细部附加层施工→第一层涂膜→第二层涂膜→第三层涂膜→第一次试水→保护层施工→第二次试水→工程质量验收四、操作工艺（一）基层清理涂膜防水层施工前，先将基层表面上的灰皮用铲刀除掉，用笤帚将尘土、砂粒等杂物清扫干净尤其是管根、地漏和排水口等部位要仔细清理。

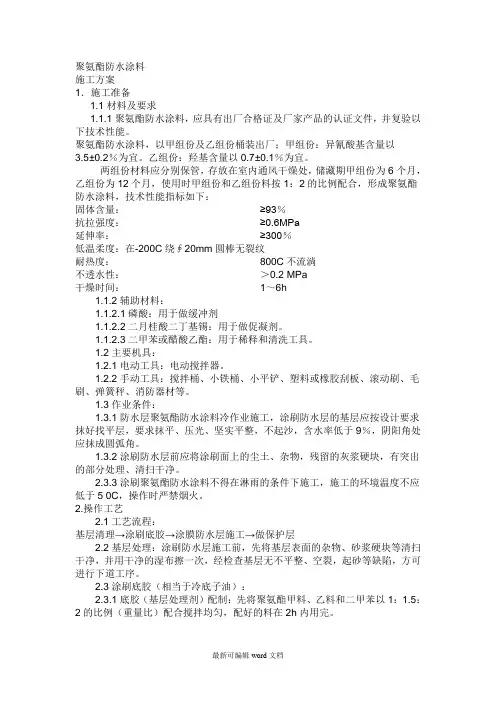

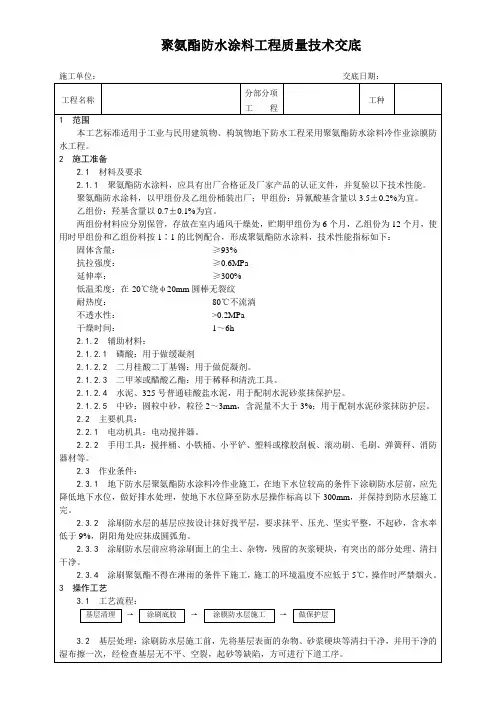

聚氨酯防水涂料施工方案1．施工准备1.1材料及要求1.1.1聚氨酯防水涂料，应具有出厂合格证及厂家产品的认证文件，并复验以下技术性能。

聚氨酯防水涂料，以甲组份及乙组份桶装出厂；甲组份：异氰酸基含量以3.5±0.2％为宜。

乙组份：羟基含量以0.7±0.1％为宜。

两组份材料应分别保管，存放在室内通风干燥处，储藏期甲组份为6个月，乙组份为12个月，使用时甲组份和乙组份料按1：2的比例配合，形成聚氨酯防水涂料，技术性能指标如下：固体含量：≥93％抗拉强度：≥0.6MPa延伸率：≥300％低温柔度：在-200C绕∮20mm圆棒无裂纹耐热度：800C不流淌不透水性：＞0.2 MPa干燥时间：1～6h1.1.2辅助材料：1.1.2.1磷酸：用于做缓冲剂1.1.2.2二月桂酸二丁基锡：用于做促凝剂。

1.1.2.3二甲苯或醋酸乙酯：用于稀释和清洗工具。

1.2主要机具：1.2.1电动工具：电动搅拌器。

1.2.2手动工具：搅拌桶、小铁桶、小平铲、塑料或橡胶刮板、滚动刷、毛刷、弹簧秤、消防器材等。

1.3作业条件：1.3.1防水层聚氨酯防水涂料冷作业施工，涂刷防水层的基层应按设计要求抹好找平层，要求抹平、压光、坚实平整，不起沙，含水率低于9％，阴阳角处应抹成圆弧角。

1.3.2涂刷防水层前应将涂刷面上的尘土、杂物，残留的灰浆硬块，有突出的部分处理、清扫干净。

2.3.3涂刷聚氨酯防水涂料不得在淋雨的条件下施工，施工的环境温度不应低于5 0C，操作时严禁烟火。

2.操作工艺2.1工艺流程：基层清理→涂刷底胶→涂膜防水层施工→做保护层2.2基层处理：涂刷防水层施工前，先将基层表面的杂物、砂浆硬块等清扫干净，并用干净的湿布擦一次，经检查基层无不平整、空裂，起砂等缺陷，方可进行下道工序。

2.3涂刷底胶（相当于冷底子油）：2.3.1底胶（基层处理剂）配制：先将聚氨酯甲料、乙料和二甲苯以1：1.5：2的比例（重量比）配合搅拌均匀，配好的料在2h内用完。

聚氨酯膜防水施工技术交底一、施工材料及机具（一）、施工材料1.主体材料: 聚氨酯防水涂料属于中高档双组分反应型厚质涂膜, 它是由甲组分和乙组分按一定比例混合, 均匀搅拌后, 涂布在基层上, 经反应而成旳一种橡胶状弹性防水涂料。

2.无机铝盐（微膨胀型）防水剂: 是由铝、铁、钙等无机高分子金属盐及多种无机盐类按一定比例配合, 经化合反应制成旳防水剂, 呈淡黄色由状液体, 将其掺入到水泥砂浆找平层中, 经一系列化学反应, 产生旳物质能堵塞水泥砂浆旳孔隙, 阻断渗水通道, 从而提高水泥砂浆旳基层旳抗渗透性, 使基层含水率较快到达施工规定。

3、涤纶无纺布: 又叫聚酯纤维无纺布。

是由涤纶纤维加工制成旳。

它是阴阳角、变形缝等部位旳附加增强材料。

4.聚乙烯泡沫塑料片材：它是由聚乙烯树脂和化学助剂等, 经捏合、混炼、挤出成型和盐浴发泡等工序加工制成旳。

其厚度为5～6㎜, 宽度为800～900㎜。

重要用于地下构造外墙防水涂膜旳保护层。

（二）、施工工具:聚氨酯防水涂膜施工所用工具见下表:二、施工准备（一）、基层规定及处理1.为防止地下水旳渗透, 减少基层旳渗透率, 可在水泥砂浆找平层中掺入一定配合比旳无机铝盐防水剂（水泥: 中砂: 无机铝盐防水剂: 水=1: 3: 0.3～.035）, 使基层含水率降至9%如下, 保证基层干燥。

2、基层应结实、平整、洁净。

抹水泥砂浆找平层要随打随压光, 不得有空鼓、起砂、掉灰等缺陷；基层表面旳平整度可用2m长靠尺检查, 规定靠尺与基层旳空隙≤5㎜, 超过时应将表面凿毛, 清水冲洗, 弥补水泥素浆后, 用水泥砂浆找平；对基层表面旳灰尘、油污、铁锈等, 应在涂布防水层之前彻底清除。

3.阴阳角部位应做成r=10㎜旳圆角或八字角。

（二）、施工作业旳条件1.在地下工程防水施工期间, 应做好排水工作, 使地下水位降至涂膜防水层底部最低标高如下300㎜, 以利于防水涂料旳充足固化。

施工完毕, 须待涂层完全固化成膜后, 才可撤掉排水装置, 结束排水工作。

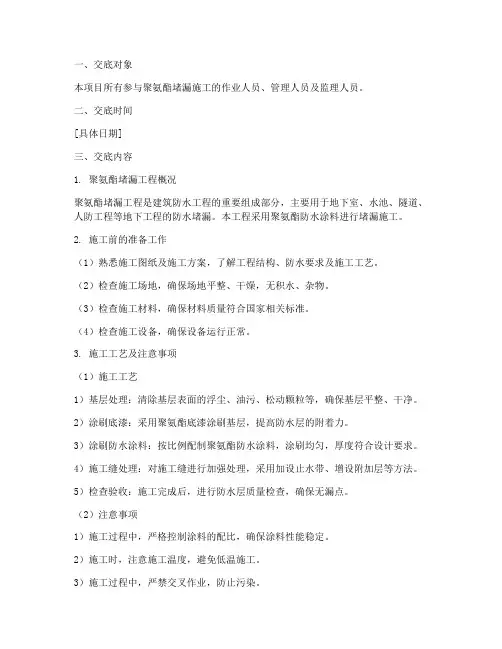

聚氨酯防水涂料技术交底在建筑施工中，防水工程可是至关重要的一环。

就像我之前参与的一个小区建设项目，因为防水没做好，一场小雨过后，好几户人家的天花板都出现了渗水的情况，那叫一个闹心！这也让我深刻体会到，做好防水工作是多么重要。

今天，咱们就来好好聊聊聚氨酯防水涂料这一关键技术。

一、材料准备首先得把材料准备齐全。

聚氨酯防水涂料一般分为甲、乙两组份，要按照规定的比例进行调配。

这就好比做菜，调料的比例不对，味道可就差了。

而且，这材料可不能有过期、变质的情况，不然涂上去也起不了防水的作用。

我记得有一次，施工队里一个新手，没仔细检查材料，把过期的防水涂料用上去了，结果那一块的防水效果极差，还得重新返工，费时又费力。

所以啊，大家在使用前一定要认真检查材料的生产日期和质量。

二、基层处理基层处理就像是给房子打地基，地基不稳，房子可就容易出问题。

基层表面要平整、坚实，不能有起砂、裂缝、松动等情况。

如果有，就得先进行处理。

比如说，有裂缝的地方，要先用密封材料进行填补；有起砂的地方，得进行打磨处理。

这一步可不能马虎，就像我之前看到的一个工地，基层没处理好就直接涂防水涂料，结果没过多久，防水层就出现了脱落的现象。

三、涂料调配调配涂料的时候，一定要严格按照厂家提供的比例进行。

先将甲组料倒入搅拌桶中，然后再加入乙组料，用电动搅拌器搅拌均匀。

搅拌的时间也不能太长或太短，一般 3 到 5 分钟就差不多了。

有一次，我看到一个工人为了省事，随便搅拌了几下就开始涂，结果涂料不均匀，有的地方厚，有的地方薄，防水效果大打折扣。

四、涂刷施工涂刷施工可是个技术活。

一般要分多遍进行，每遍的厚度要控制在05 到 1 毫米之间。

而且，涂刷的方向要相互垂直，这样才能保证涂层的均匀和密实。

在涂刷的时候，要从低处往高处涂，先阴阳角、管根等部位，然后再大面积涂刷。

就像我之前参与的那个项目，有个工人不注意涂刷顺序，结果阴阳角的地方没涂好，出现了渗漏的情况。

五、注意事项施工环境也很重要，温度不能低于 5 摄氏度，湿度不能太大，不然会影响涂料的固化和干燥。

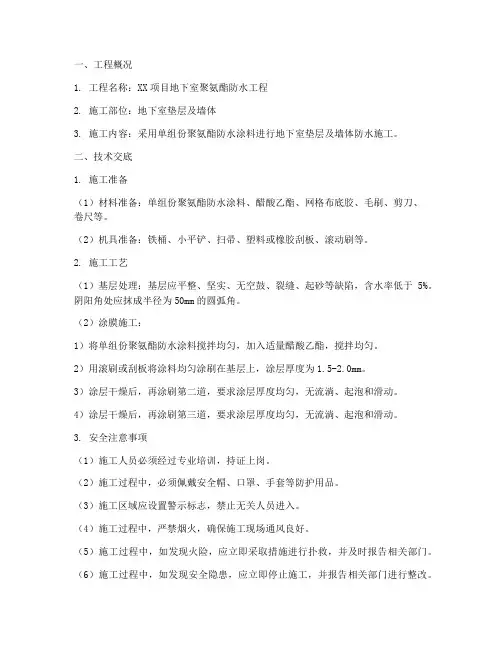

一、工程概况1. 工程名称：XX项目地下室聚氨酯防水工程2. 施工部位：地下室垫层及墙体3. 施工内容：采用单组份聚氨酯防水涂料进行地下室垫层及墙体防水施工。

二、技术交底1. 施工准备（1）材料准备：单组份聚氨酯防水涂料、醋酸乙酯、网格布底胶、毛刷、剪刀、卷尺等。

（2）机具准备：铁桶、小平铲、扫帚、塑料或橡胶刮板、滚动刷等。

2. 施工工艺（1）基层处理：基层应平整、坚实、无空鼓、裂缝、起砂等缺陷，含水率低于5%。

阴阳角处应抹成半径为50mm的圆弧角。

（2）涂膜施工：1）将单组份聚氨酯防水涂料搅拌均匀，加入适量醋酸乙酯，搅拌均匀。

2）用滚刷或刮板将涂料均匀涂刷在基层上，涂层厚度为1.5-2.0mm。

3）涂层干燥后，再涂刷第二道，要求涂层厚度均匀，无流淌、起泡和滑动。

4）涂层干燥后，再涂刷第三道，要求涂层厚度均匀，无流淌、起泡和滑动。

3. 安全注意事项（1）施工人员必须经过专业培训，持证上岗。

（2）施工过程中，必须佩戴安全帽、口罩、手套等防护用品。

（3）施工区域应设置警示标志，禁止无关人员进入。

（4）施工过程中，严禁烟火，确保施工现场通风良好。

（5）施工过程中，如发现火险，应立即采取措施进行扑救，并及时报告相关部门。

（6）施工过程中，如发现安全隐患，应立即停止施工，并报告相关部门进行整改。

三、质量控制1. 材料质量：聚氨酯防水涂料应具有出厂合格证及厂家产品的认证文件，并复验以下技术性能：（1）固体含量：≥95%（2）拉伸强度：≥1.5MPa（3）撕裂强度：≥30N/mm（4）断裂伸长率：≥300%（5）低温弯折性：不脆不裂（6）耐热度：加热，涂膜无流淌、起泡和滑动（7）不透水性：压力，保持时间，不渗透2. 施工质量：涂层厚度均匀，无流淌、起泡和滑动，无裂纹、空鼓等缺陷。

四、交底人及接受交底人1. 交底人：XX2. 接受交底人：XX请注意，以上技术安全交底仅供参考，具体施工过程应以施工现场实际情况为准。

技术交底记录技术交底内容膜，涂刮方向与第一道的涂刮方向垂直，涂刮第二道与第一道相隔的时间一般不小于24小时。

5、涂刮第三道涂膜：涂刮方法与第二道涂膜相同，但涂刮方向应与其垂直。

5）、涂膜保护层：最后一道涂膜固化干燥后，即可根据建筑设计要求的适宜形式，施工砂浆或细石砼保护层。

3、保证项目：（1）、涂膜防水材料必须符合设计和有关标准规定，并有产品合格证、试验报告。

（2）、涂膜防水层及其局部应加强的变形、预埋挂件处、阴阳角部位的做法，必须符合设计要求和施工规范的规定，不得渗漏。

（3）、已涂好的涂膜未固化前，不允许上人和堆积物品，以免涂膜防水层损坏，造成渗漏。

（4）、起鼓：基层有起皮、起砂、开裂、不干燥，使涂膜粘接不良；基层施工应认真操作、养护，待基层干燥后，先涂底层涂料，固化后，再按防水层施工工艺逐层涂刷。

4、文明施工及环境保护措施：（1）、机械设备、材料、物资的搬运、装卸时应保证不损坏已建好的工作井和设施。

（2）、施工中，应保持良好的工作环境，材料工具、备用设备等均要整齐有序。

（3）、爱护施工机具和材料，杜绝浪费。

5、安全技术措施：（1）、对施工人员进行进场培训和安全教育，使施工人员所使用的材料性能及安全措施有较全面的了解，并在操作中严格执行劳动保护制度。

（2）、材料垂直运输设专人指挥，上下配合，避免出现意外。

（3）、上层施工人员严禁随意抛物，工具不得随意摆放，避免掉落伤人。

（4）、挂防水所用脚手架，垫木必须铺设平稳，没有悬空，支撑必须牢固，经安检人员确认后方可使用。

（5）、对工人进行消防教育、训练，熟练掌握防火、灭火知识和消防器材的正确使用方法。

（6）、防水材料多为易燃产品，专设料库，工作面临时存放在干净干爽的地方，远离水源火源，严禁烟火、现场作业人员不得吸烟，有明显的标志并配备消防器材。
