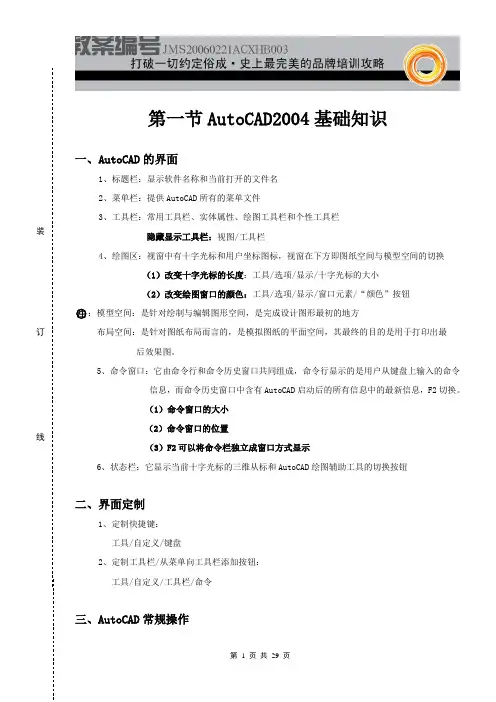

装订线第一节AutoCAD2004基础知识一、 A utoCAD 的界面1、标题栏：显示软件名称和当前打开的文件名2、菜单栏：提供AutoCAD 所有的菜单文件3、工具栏：常用工具栏、实体属性、绘图工具栏和个性工具栏隐藏显示工具栏：视图/工具栏4、绘图区：视窗中有十字光标和用户坐标图标，视窗在下方即图纸空间与模型空间的切换 （1）改变十字光标的长度：工具/选项/显示/十字光标的大小 （2）改变绘图窗口的颜色：工具/选项/显示/窗口元素/“颜色”按钮 ○注：模型空间：是针对绘制与编辑图形空间，是完成设计图形最初的地方 布局空间：是针对图纸布局而言的，是模拟图纸的平面空间，其最终的目的是用于打印出最 后效果图。

5、命令窗口：它由命令行和命令历史窗口共同组成，命令行显示的是用户从键盘上输入的命令信息，而命令历史窗口中含有AutoCAD 启动后的所有信息中的最新信息，F2切换。

（1）命令窗口的大小（2）命令窗口的位置（3）F2可以将命令栏独立成窗口方式显示6、状态栏：它显示当前十字光标的三维从标和AutoCAD 绘图辅助工具的切换按钮二、界面定制1、定制快捷键： 工具/自定义/键盘2、定制工具栏/从菜单向工具栏添加按钮： 工具/自定义/工具栏/命令三、AutoCAD 常规操作装订线1、新建文件： 命令：NEW菜单：文件/新建 快捷键：Ctrl+N2、打开文件：命令：OPEN 菜单：文件/打开 快捷键：Ctrl+O3、保存文件： 命令：SAVE菜单：文件/保存、另存为 快捷键：Ctrl+S四、改变文件输出格式 （文件/输出）1、WMF:格式是AutoCAD 默认格式，在Word 文档中插入，WMF 文件后可以通过双击手稿的图片进行编辑，但利用WMF 格式保存的AutoCAD 图形在Word 中无法打印出图形的线宽。

2、BMP:格式就是将AutoCAD 绘制的图形保存为图片格式，在Word 中插入，BMP 格式AutoCAD图形可以表示出线的宽度，但对于分辨率较高的图形而言就不适合了3、JPEG ：文件/打印/打印机配置（publishtoweb.jpeg ）注：设置输出纸张选“特性”按钮五、图形属性：可以在不打开图形的条件下了解该图形文件中所包含的有关的信息。

(1) 功能
删除被选中的对象。 (2) 调用
菜 单：修改(M)→删除(E)
命令行：ERASE 工具栏：
4. 重画（REDRAW）命令
(1) 功能 刷新当前视图窗口的显示。
(2) 调用
菜 单：视图(V)→重画(R) 命令行：REDRAW
5. 清理（PURGE）命令
(1) 功能 (2) 调用 菜 单：文件 (F)→ 绘图实用程序 (U)→清理(P)
④ 在“图形另存为”对话框的“保存于 (I)”下拉列表框中找到 D 盘 “张三”文件夹，并将其文件夹打开。
⑤ 以“A2图框”为名将其图形文件保存。
1.3.2 加载工具栏
1. 要求 加载“文字”工具栏。
2. 操作步骤 操作步骤为： ① 单击“视图”菜单，在弹出的下拉菜单中单击“工具栏”，出现“ 自定义”对话框。 ② 在工具栏中的“文字”前的小方框中单击，出现“√”并出现“文 字”工 具栏。 ③ 将光标指向“文字”工具栏的标题栏，按下鼠标左键把它拖拉到绘 图 窗口四周的适当位置，图1-14为加载工具栏的“自定义”对话框，图115 为加载的“文字”工具栏。用同样的方法加载其他工具栏。
② 指定圆心、直径（CEN、D）方式画圆。 ③ 指定直径的两个端点（2P）方式画圆。 图2-2的2P方式绘制步骤： 命令：C
指定圆的圆心或 [ 三点 (3P)/ 两点 (2P)/ 相切、相 切、半径(T)]：2P
指定圆直径的第一个端点：（用鼠标指定一点） 指定圆直径的第二个端点：@100,0 命令：（等待接受命令） ④ 指定圆周上的三点（3P）方式画圆。 ⑤ 指定两个对象（可以是直线、圆弧、圆）和半 径（TTR）方式画与这两个对象相切的圆。 ⑥ 指定三个对象（可以是直线、圆弧、圆） （TTT）方式画与这三个对象相切的圆 图2-2 绘制圆

椭圆另一轴 的半轴长度 主轴的第 一个端点 椭圆主轴 的端点 另一个轴的 半轴长度
椭圆中心点
主轴的第 二个端点

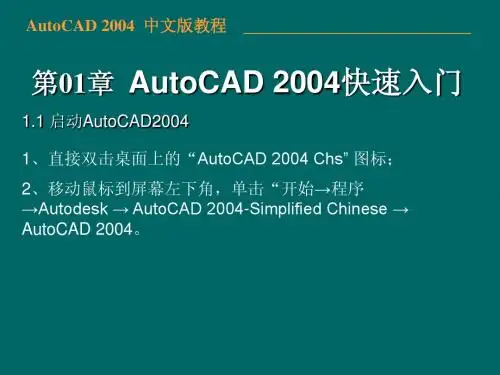

AutoCAD 2004 中文版教程 2.7 画正多边形
___________________________
正多边形：每条边的长度相等，且所有邻边所形成的夹角均 相等。 三种绘制方法：1）圆内接法； 2）圆外切法；
2.2.5 切点、切点、半径法：在已经给出了两条直线(或者两 个圆、或者直线和圆或圆弧等)和圆半径的情况下，确定惟一 的一个圆与已给出的两条直线(或者两个圆、或者直线和圆或 圆弧等)相切，且圆的半径为指定的值。 2.2.6 三个切点法：在已给出了3条直线(或者圆或圆弧或他们 的组合等)的情况下，可以确定惟一的圆与3条直线(或者圆或 圆弧或他们的组合等)相切。
AutoCAD 2004 中文版教程
___________________________
A O O O 指定圆心和半径 B O O A 指定 3 点 l 指定两个相切对象和半径 B l 指定 3 个相切对象 指定圆心和直径 A 指定两点
A
AutoCAD 2004 中文版教程
___________________________
___________________________
2.2 画圆 2.2.1 圆心半径法：先确定圆心位置，然后指定圆的半径。
2.2.2 圆心直径法：先确定圆心位置，然后指定圆的直径。 2.2.3 以两点为直径画圆：利用所给出的两点来确定圆的直 径，一旦直径的位置确定，则惟一的圆也就是确定了。 2.2.4 三点法画圆：利用给出的圆周上的三个点来确定惟一 的圆。
2.8.3 实时缩放：简单理解为动态的缩小或放大。视图/缩放/ 实时 2.8.4 实时平移：简单理解为动态的移动图形。视图/平移/实 时 2.8.5 显示前一视图：只有在进行过视图的操作（ 如缩放、 平移等）后才有效，使用此命令可快速回到前一个视图。视 图/缩放/上一个

第1章 AutoCAD 2004基本使用方法
1.1.2菜单栏
和其他应用程序一样，菜单栏是 重要的组件之一，其中包括 11 个 主菜单，在每个主菜单中又包含 了多个子命令，执行其中的命令 可实现相应的操作。由于菜单是 由菜单文件定义的，用户除了使 用默认的菜单外，还可以自行修 改或设计适合于自己的菜单文件。
标准线型库中对于虚线的短划和间隙、中心线的长划和短 划、间隔等线型规格是按照绘图单位决定的。当画一幅大 图时，上述线型的短划、长划和间隔会太小，此时需改变 线型比例来达到满意的结果。使用 Ltscale 命令可以改变 当前线型比例。 AutoCAD 还允许用户根据需要定义新的线 型。
第1章 AutoCAD 2004基本使用方法
1.1.7快捷菜单
AutoCAD提供有捕捉对象、与当前 操作对应的快捷菜单，通过执行这 些菜单，可快速完成相应的操作任 务。 如果需要使用快捷菜单时，可在绘 图区域的空白区域右击或者按住 Shift 键、 Ctrl 键右击鼠标，都将会 弹出相应的快捷菜单。
图1－12快捷菜单
第1章 AutoCAD 2004基本使用方法
1.4.1.2 用户坐标系
为了更好地辅助绘图，用户经常需要修改坐标系的原点 和方向，AutoCAD提供了可变的用户坐标系以方便用户 绘图。为了帮助用户直观地看到用户坐标系，AutoCAD 默认地在图形窗口左下角处显示坐标系图标，此时用户 坐标系和世界坐标系重合。
第1章 AutoCAD 2004基本使用方法
7．“草图”选 项卡
第1章 AutoCAD 2004基本使用方法
8．“选择”选项 卡
第1章 AutoCAD 2004基本使用方法
9．“配置”选项 卡
第1章 AutoCAD 2004基本使用方法

（ GB/T17450— 1998）规定了工程图样中各种图线的名称、型式及其画法。常用图线 的名称、型式、宽度以及在图样上的应用见表 2-3和图 2-5。 图 2-5 图线应用示例图线的画法规定如下 。 （ 1） 粗线的宽度 （ d） 应根据图形的大小和复杂程度的不同,在 0.5～ 2mm之间选择, 应尽量保证在图样中不出现宽度小于 0.18mm的图线 。 细线的宽度约为 d/3。 图 线 宽 度 的 推 荐 系 列 为,0.13mm, 0.18mm,0.25mm,0.35mm,0.5mm, 0.7mm,1mm,1.4mm和 2mm。 （ 2） 同一图样中,同类图线的宽度应一致 。 虚线,点划线及双点划线的线段长度和间 隔应各自大致相等 。 （ 3） 两条平行线 （ 包括剖面线 ） 之间的距离应不小于粗实线的两倍宽度,其最小距离不得小于 0.7mm。 （ 4） 绘制相交中心线时,应以长划相交,点划线起始与终了应为长划 。 一般中心线应 超出轮廓线 3～ 5mm为宜 。 （ 5） 绘制较小图时,允许用细实线代替点划线 。 2.2.2 AutoCAD中的设定方法 1．比例 2．字体 3．设置图层 2.3 尺寸标注样式
1.1.1 基础界面首次启动 AutoCAD 2004的工作界面， 屏幕布局如图 1-1所示，一般由 6个部分组成，其主要的功能如下。 1,窗口控制按钮 2,下拉菜单栏 3,浮动工具条 4,绘图区 5,命令提示窗口 6,状态栏下拉菜单栏 窗口控制按钮 标准工具条 对象特性工具条绘图工具条状态栏绘图 区命令提示窗口编辑工具条图 1-1 AutoCAD 2004屏幕布局 1.1.2 工具条的布置 AutoCAD的工具条也是按不同功能分类组合的，需要调用某一工具条时，选择 “视图” →,工具栏 …” 命令，出现如图 12所示工具栏设置对话框。选择工具条名称前的复选框，然后单击“关闭”按钮，则选 中的工具条将全部出现在屏幕上。工具条可根据需要拖至屏幕的任何位置。 图 12 工具栏设置对话框 1.2 绘图环境设置

02
它具有强大的绘图、编辑、分析和输出功能，能够 帮助用户高效地完成各种设计任务。
03
CAD2024支持多种文件格式，具有良好的兼容性和 扩展性，可以满足不同用户的需求。
界面布局与功能区域
菜单栏
包含文件、编辑、视图、格式 、工具等菜单项，用于执行各 种命令。
绘图区
用于显示和编辑图形的主要区 域。
标题栏
显示软件名称和当前文件名称 。
工具栏
提供常用命令的快捷方式，方 便用户快速操作。
状态栏
显示当前光标位置、绘图模式 等信息。
基本操作与设置
01
启动与退出
介绍如何启动和退出CAD2024软件 。
系统设置
介绍如何设置绘图单位、精度、背 景颜色等参数。
03
02
文件操作
讲解如何新建、打开、保存和关闭 文件。
尺寸修改与调整
阐述如何对已有的尺寸标注进行修改和调整 ，包括修改尺寸数值、调整尺寸位置和方向 等操作。
选择集与夹点编辑功能
选择集构建
介绍在CAD中构建选择集的多种方法，如单选、框选、交叉选择等 ，以及如何利用选择过滤器快速筛选目标对象。
夹点编辑功能
详细讲解CAD的夹点编辑功能，包括拉伸、移动、旋转等操作，以 及如何利用夹点实现快速编辑和修改图形对象。
详细讲解如何设置布局参数，如纸张大小、 边距等，并介绍如何管理不同视图。
图层管理与显示控制
探讨图层在布局中的应用，以及如何控制图 层的显示与隐藏。
打印参数配置和输出设备选择
打印参数详解
深入解析打印参数，包括打印范围、比例、 线宽等，确保输出效果符合预期。
输出设备选择与配置
介绍如何选择适合的打印设备，并讲解设备 的配置方法。

AutoCAD基本操作之初学者教程编制：朱照川第一章CAD2004 入门1、 CAD2004 窗口简介1-1 CAD2004 窗口的认识③①、标准工具栏②、图层工具栏③、缩放工具栏④、绘图工具栏①②⑨⑤、修改工具栏⑥、标注工具栏⑦、对象捕捉工具栏⑧、命令栏⑨、对象特性工具栏⑤④⑧⑦⑥⑩、坐标数据栏11、辅助工具栏⑩112、如何添加常用工具栏在单【视图】菜单中【工具栏】如右图所示的对话框，然后跟自己的需要进行选择。

1回车） 车体部1-2CAD 平面基本操作培训教材CAD2004 入门实例这一节我们将通过一个入门实例来说明 CAD2004 的工作过程步骤如下：1、画直线单击绘图工具栏【直线】 Line 指定第一点：取点 11 9 8指定下一点或[放弃（U ）]：@0,-10（即取点 1） 指定下一点或[放弃（U ）]：@-10,0（即取点 2）指定下一点或[放弃（U ）]：@0,-10（即取点 3） 3 4276 5指定下一点或[放弃（U ）]：@40,0（即取点 4）指定下一点或[放弃（U ）]：@0,10（即取点 5）指定下一点或[放弃（U ）]：@-10,0（即取点 6）指定下一点或[放弃（U ）]：@0,10（即取点 7）再按回车键（enter ）2、画弧单击绘图工具栏【圆弧】ACR 指定圆弧的起点或[圆心（C ）]：（点取 8）指定圆弧的第二点或[圆心（C ）或端点（E ）]：（输入 E 回车）指定圆弧的端点：（点取 9）指定圆弧的圆心或[角度（A ）或方向（D ）或半径（R ）：（输入 A 指定包含角：（输入 180 回车）3、画圆单击绘图工具栏【圆】CIRCLE 指定的圆心或[三点（3P ）/二点（2P ）/相切、相切、半径(T)]：（取点 9） 指定圆的半径或[直径（D ）]：（输入 5完成画圆命令，图形画好。

2回车）编制：朱照川第二章2-1 基本图形的绘制与显示基本绘图命令1、LINE（直线）命令1．1 该命令功能：绘制一条直线或连续折线。

AutoCAD2004培训教
第一章
AutoCAD2004的基础知识
课时安排：3个课时
教学目标：
通过本章的学习，要求掌握： 1.AutoCAD2004的基本知识及发展史； 2.AutoCAD的应用领域；
3.AutoCAD2004工作介面
4.命令的输入方式
教学重点：1.CAD的应用领域
2.CAD2004的安装及文件的基本操作
打 开：OPEN、“文件” “打开”、CTRL
保 存：SAVE、“文件” “保存”、CTRL+
赋名存盘：SAVEAS、“文件” “另存为”
输出数据：EXPORT、 “文件” “输出数据
六、命令的输入方式：
鼠标输入：左键从菜单按扭或命令行中输入一
些命令（右键主要用于快捷菜单的
输入）。 键盘输入：所有的命令均可通过键盘输入（不 区分大小写），另有部分命令通过键
教学难点：命令与透明命令的输入方式
本章要点：
AutoCAD基本知识
AutoCAD的概述 发展历程 应用领域
AutoCAD的安装、启动与退出安装来自境要求 安装与注册 启动与退出
AutoCAD2004的工作介面与文件的操作
命令与透明命令的输入方式
命令的输入方式 透明命令的输入 命令的重复、撤消、重做
个点，都绘制平行于另一个对象的矢量。
指定矢量的第一个点后，如果将光标移动
到另一个对象的直线段上，则 AutoCAD
得第二点。当所创建对象的路径平行于该
直线段时，AutoCAD 显示一条对齐路径
本章总结
本章主要介绍了：
1、AutoCAD发展越势及应用领域； 2、AutoCAD2004的安装及安装环境要求； 3、 AutoCAD2004的工作界面。

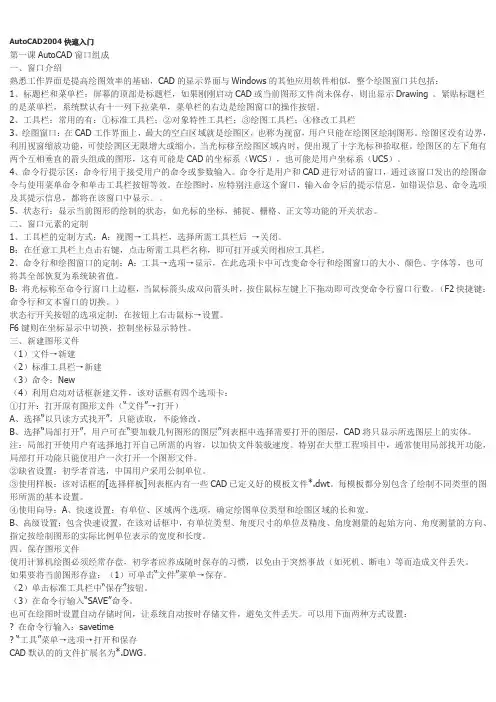

AutoCAD2004快速入门第一课AutoCAD窗口组成一、窗口介绍熟悉工作界面是提高绘图效率的基础，CAD的显示界面与Windows的其他应用软件相似，整个绘图窗口共包括：1、标题栏和菜单栏：屏幕的顶部是标题栏，如果刚刚启动CAD或当前图形文件尚未保存，则出显示Drawing 。

紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边是绘图窗口的操作按钮。

2、工具栏：常用的有：①标准工具栏；②对象特性工具栏；③绘图工具栏；④修改工具栏3、绘图窗口：在CAD工作界面上，最大的空白区域就是绘图区，也称为视窗，用户只能在绘图区绘制图形。

绘图区没有边界，利用视窗缩放功能，可使绘图区无限增大或缩小。

当光标移至绘图区域内时，便出现了十字光标和拾取框。

绘图区的左下角有两个互相垂直的箭头组成的图形，这有可能是CAD的坐标系（WCS），也可能是用户坐标系（UCS）。

4、命令行提示区：命令行用于接受用户的命令或参数输入。

命令行是用户和CAD进行对话的窗口，通过该窗口发出的绘图命令与使用菜单命令和单击工具栏按钮等效。

在绘图时，应特别注意这个窗口，输入命令后的提示信息，如错误信息、命令选项及其提示信息，都将在该窗口中显示。

5、状态行：显示当前图形的绘制的状态，如光标的坐标，捕捉、栅格、正文等功能的开关状态。

二、窗口元素的定制1、工具栏的定制方式：A：视图→工具栏，选择所需工具栏后→关闭。

B：在任意工具栏上点击右键，点击所需工具栏名称，即可打开或关闭相应工具栏。

2、命令行和绘图窗口的定制：A：工具→选项→显示，在此选项卡中可改变命令行和绘图窗口的大小、颜色、字体等，也可将其全部恢复为系统缺省值。

B：将光标称至命令行窗口上边框，当鼠标箭头成双向箭头时，按住鼠标左键上下拖动即可改变命令行窗口行数。

（F2快捷键：命令行和文本窗口的切换。

）状态行开关按钮的选项定制：在按钮上右击鼠标→设置。

F6键则在坐标显示中切换，控制坐标显示特性。

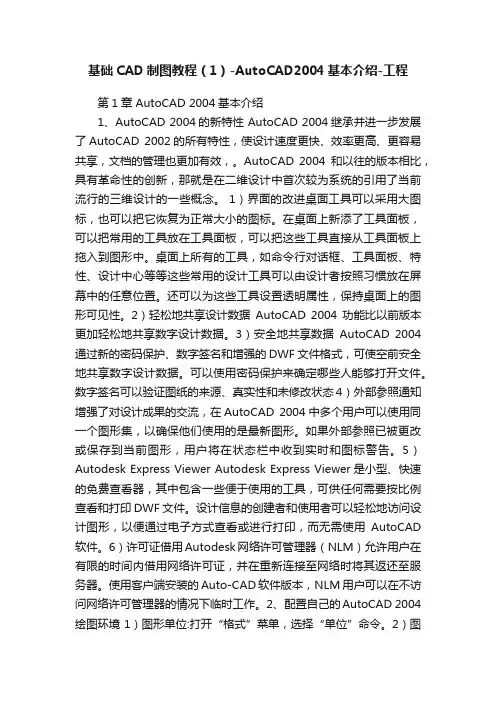

基础CAD制图教程（1）-AutoCAD2004基本介绍-工程第1章 AutoCAD 2004基本介绍1、AutoCAD 2004的新特性 AutoCAD 2004继承并进一步发展了AutoCAD 2002的所有特性，使设计速度更快、效率更高、更容易共享，文档的管理也更加有效，。

AutoCAD 2004和以往的版本相比，具有革命性的创新，那就是在二维设计中首次较为系统的引用了当前流行的三维设计的一些概念。

1）界面的改进桌面工具可以采用大图标，也可以把它恢复为正常大小的图标。

在桌面上新添了工具面板，可以把常用的工具放在工具面板，可以把这些工具直接从工具面板上拖入到图形中。

桌面上所有的工具，如命令行对话框、工具面板、特性、设计中心等等这些常用的设计工具可以由设计者按照习惯放在屏幕中的任意位置。

还可以为这些工具设置透明属性，保持桌面上的图形可见性。

2）轻松地共享设计数据AutoCAD 2004功能比以前版本更加轻松地共享数字设计数据。

3）安全地共享数据AutoCAD 2004通过新的密码保护、数字签名和增强的DWF文件格式，可使空前安全地共享数字设计数据。

可以使用密码保护来确定哪些人能够打开文件。

数字签名可以验证图纸的来源、真实性和未修改状态4）外部参照通知增强了对设计成果的交流，在AutoCAD 2004中多个用户可以使用同一个图形集，以确保他们使用的是最新图形。

如果外部参照已被更改或保存到当前图形，用户将在状态栏中收到实时和图标警告。

5）Autodesk Express Viewer Autodesk Express Viewer是小型、快速的免费查看器，其中包含一些便于使用的工具，可供任何需要按比例查看和打印DWF文件。

设计信息的创建者和使用者可以轻松地访问设计图形，以便通过电子方式查看或进行打印，而无需使用AutoCAD 软件。

6）许可证借用Autodesk网络许可管理器（NLM）允许用户在有限的时间内借用网络许可证，并在重新连接至网络时将其返还至服务器。

A 指定圆的半径或[直径（D）]：（输入 5 回车）
3．2．2 给定圆心和直径画圆(CEN,DIA) 单击绘图工具栏【圆】 CIRCLE 指定的圆心或[三点（3P）/二点（2P）/相切、相切、半径(T)]：在屏幕 上点取一点(A)（如右图所示）
A 指定圆的半径或[直径（D）]：（输入 D 回车） 指定圆的直径：（输入 10 回车）
用鼠标单击辅助工具栏中【正交】即打开，如下图所示。
若关闭正交再用鼠标再单击辅助工具栏中【正交】即关闭，如下图所示
2．3 功能键 【正交】功能键即是：F8
2．4 注意事项
15
车体部 CAD 平面基本操作培训教材
2．4．1 在正交方式下，移动鼠标拖出的线条均为平行于坐标轴的线段，平行于 哪一个坐标轴取决于拖出线的起点到坐标轴的距离，是其中较长的那一条。 2．4．2 正交方式只控制光标，影响用光标输入的点，而对以数据方式输入的点 无任何影响。 3、栅格模式 3．1 命令功能
在屏幕上显示有一定间距的栅格，并设备 X 方向和 Y 方向的栅格间距。栅 格不是图形的一部分，只是作为视觉参考，不会被打印出。 3．2 操作方法
用鼠标单击辅助工具栏中【栅格】即打开，如下图所示。
在右图所看到一点点正是栅格
设置栅格大小方法 用鼠标右击辅助工具栏中【栅格】再选取【设置】出现对话框如下图所示
和已知条件的不同来选择不同的方法。
三点（起点、中点、终点）画弧
起点、弧心（C）、角度（A）、
起点、弧心（C）、弦长（L）
弧心（C）、起点、角度（A）
弧心（C）、起点、弦长（L）
3
车体部 CAD 平面基本操作培训教材
2．2 操作方法
单击绘图工具栏圆弧图案
ACR 指定圆弧的起点或[圆心（C）]：根据自己的需要

•指定下一点或[放弃（U）]：@0,-10（即取点 3） •指定下一点或[放弃（U）]：@40,0（即取点 4）
•指定下一点或[放弃（U）]：@0,10（即取点 5）
•1
•9
•8
•3
•2
•7
•6
•4
•5
•指定下一点或[放弃（U）]：@-10,0（即取点 6）
•指定下一点或[放弃（U）]：@0,10（即取点 7）
• 给定直径的两端点画圆(2P)
• 给定圆周上的三点画圆(3P)
• 按给定半径作两已有实体的公切圆(TTR)
•3．2 操作方法 •指定圆的半径或[直径（D）]：（输入 5
•回车）
• 3．2．1 给定圆心和半径画圆(CEN,RAD)
•3．2．2 给定圆心和直径画圆(CEN,DIA) • 单击绘图工具栏【圆】
•回车） •回车）
•2.2.3 弧心（C）、起点、角度（A）
•ARC 指定圆弧的起点或 [圆心(C)]: C
•指定圆弧的圆心: 在屏幕上点取一点
•指定圆弧的起点: 在屏幕上点取一点
•指定包含角: 输入角度
•回车
••指 以定 上圆 仅弧 列的出端了点3 或种绘[角制度圆(绘A)的/弦方长法(L,其)]:余A画弧方式与之类似。
••回 Lin车e 或指按定空第格一键点，：结在束屏画幕线上点取一点
••1指．定3下操一作点示或例[放弃（U）]：@35,35 •指定下一点或[放弃（U）]：@6,10
•@5,3
•@10,6 •@6,10
•指定下一点或[放弃（U）]：@10,6
• •2、ARC（圆弧）命令
@3,5
•2．1 该命令功能：该命令按用户指定的方法绘制圆弧，用户可根据自己的需要

2021年4月11日5时30分 AutoCAD2004 (计算机辅助设计)第一章 29
AutoCAD2004(计算机辅助设计)第一章 30
工具栏的调出及隐藏
• 将光标移至某一个工具栏区域 • 单击右键，出现下拉菜单 • 在下拉菜单中选取需调出的工具栏名（无Ｘ符号）或需荫蔽的工
具栏名（有Ｘ符号）
2021年4月11日5时30分 AutoCAD2004 (计算机辅助设计)第一章 30
在一个界面中同时打开多个图形文件的控制2
2021年4月11日5时30分 AutoCAD2004 (计算机辅助设计)第一章 16
Hale Waihona Puke AutoCAD2004(计算机辅助设计)第一章 17
如何确定多个图形中的当前图形
左键单击某个图形，即成为当前图形
2021年4月11日5时30分 AutoCAD2004 (计算机辅助设计)第一章 17
本章要点
Auto CAD2004的启动 Auto CAD2004的绘图界面 Auto CAD2004绘图界面的各部分主要功能 新建、打开、保存图形文件 打开多个图形文件及选择当前图形文件 鼠标操作
2021年4月11日5时30分 AutoCAD2004 (计算机辅助设计)第一章 34
AutoCAD2004(计算机辅助设计)第一章 35
AutoCAD2004(计算机辅助设计)第一章 18
保存图形文件 操作1
一、有图名的旧图按新定路径保存： 1、将要保存的的图形设为当前图形。 2、菜单“文件”\“另存为”,或:在命令行输入“Save”，弹出“图形另存为” 对
话框 3、 在“图形另存为”对话框中确定存盘路径－－“保存”按钮
2021年4月11日5时30分 AutoCAD2004 (计算机辅助设计)第一章 18
