cad2004基础教程_图文

标题栏
菜单栏
工具栏
对象特性工具栏
绘图工具
绘图区
屏幕菜单
坐标系
命令窗口
状态栏
1. 标题栏
标题栏表达的是AutoCAD2004软件名称和当前的文 件名称等信息。如图所示，标题栏中显示，前面的 “AutoCAD2004”是软件名称，后面的“Drawingl．dwg” 是当前的文件名称(如果已经对文件命名，则显示命名 的文件名)。
7.鼠标操作
1、单击左键：（1）选择对象 （2）确定位置 （3）单击按钮执行命令
2、单击右键：（1）代替回车键 （2）弹出快捷菜单 （3）结束选择目标
3、双击： 打开图形文件 4、拖动；
二、建立一张新图
常用的方法： 命令（command）：Ｎew 下拉菜单：文件（Ｆile）→新建（New） ,出现 ＡutoCAD2004屏幕界面，并弹出一个启动（Start up）对话框，包括
应知应会：平面绘图、编辑、构造命令、 图层、图块、颜色、线型尺寸及文字说明、 三维模型的绘制、编辑构造面域造型和实 体造型，建立鸟瞰图和透视图。
授课采用理论讲解与实例操作相结 合。
第一讲 AutoCAD基础知识
内容提要： • ＡutoCAD屏幕界面 • ＡutoCAD命令的输入方法 ，点的坐标输
入 • 建一张新图，打开一张旧图 • 目标捕捉 • 命令删除，重复 • 图形的保存 • 绘图和编辑命令
注意：在XOY平面上绘图，只需输入X轴、Y轴坐标， Z轴坐标由CAD2000自动赋值为0。
用户坐标系统（UCS）在三维作图过程中,为使复杂的 三维作图问题变成简单的二维作图问题,用户可以在世界坐 标系内定义适合用户作图需要的坐标系.
工具 →新建UCS
七、ＡutoCAD坐标的输入方式

屏幕菜单:直观系统,操作方便,类似Windows Windows资 屏幕菜单:直观系统,操作方便,类似Windows资
源管理器的操作方式,占用绘图屏幕空间. 源管理器的操作方式,占用绘图屏幕空间.
下拉菜单:与常用Windows软件的菜单类似, Windows软件的菜单类似 下拉菜单:与常用Windows软件的菜单类似,是输
AutoCAD2004 绘图基础
电子工程学院 牟翔永
本课程主要内容: 本课程主要内容:
入门……………(2学时) 1,AutoCAD2004入门……………(2学时) 入门……………(2学时 二维图形绘制…………………(4学时) …………………(4学时 2,二维图形绘制…………………(4学时) 二维图形编辑…………………(4学时) …………………(4学时 3,二维图形编辑…………………(4学时) 基本绘图工具…………………(2学时) …………………(2学时 4,基本绘图工具…………………(2学时) 尺寸标注………………………(3学时) ………………………(3学时 5,尺寸标注………………………(3学时) 防雷接地工程设计CAD示例…(1学时) 示例…(1学时) 6,防雷接地工程设计 示例…(1学时
1,创建图形文件 2,打开图形文件 ⑴菜单:文件→打开 ⑵工具栏:标准→打开 选择文件对话框 ⑶命令行:open↙ ⑷控制键:Ctrl+O 对话框:工具→查找,还可按修改日期查找.
3,局部打开 选择文件对话框→选中某一个图形文件→打开 按钮右边的"▼"→选择局部打开,打开局部 打开对话框. 4,局部加载 ⑴局部打开图形文件后,可使用局部加载功能 按给定条件继续加载文件的其他部分. ⑵文件→局部加载,打开"局部加载"对话 框.

椭圆另一轴 的半轴长度 主轴的第 一个端点 椭圆主轴 的端点 另一个轴的 半轴长度
椭圆中心点
主轴的第 二个端点
AutoCAD 2004 中文版教程 2.7 画正多边形
___________________________
正多边形：每条边的长度相等，且所有邻边所形成的夹角均 相等。 三种绘制方法：1）圆内接法； 2）圆外切法；
2.2.5 切点、切点、半径法：在已经给出了两条直线(或者两 个圆、或者直线和圆或圆弧等)和圆半径的情况下，确定惟一 的一个圆与已给出的两条直线(或者两个圆、或者直线和圆或 圆弧等)相切，且圆的半径为指定的值。 2.2.6 三个切点法：在已给出了3条直线(或者圆或圆弧或他们 的组合等)的情况下，可以确定惟一的圆与3条直线(或者圆或 圆弧或他们的组合等)相切。
AutoCAD 2004 中文版教程
___________________________
A O O O 指定圆心和半径 B O O A 指定 3 点 l 指定两个相切对象和半径 B l 指定 3 个相切对象 指定圆心和直径 A 指定两点
A
AutoCAD 2004 中文版教程
___________________________
___________________________
2.2 画圆 2.2.1 圆心半径法：先确定圆心位置，然后指定圆的半径。
2.2.2 圆心直径法：先确定圆心位置，然后指定圆的直径。 2.2.3 以两点为直径画圆：利用所给出的两点来确定圆的直 径，一旦直径的位置确定，则惟一的圆也就是确定了。 2.2.4 三点法画圆：利用给出的圆周上的三个点来确定惟一 的圆。
2.8.3 实时缩放：简单理解为动态的缩小或放大。视图/缩放/ 实时 2.8.4 实时平移：简单理解为动态的移动图形。视图/平移/实 时 2.8.5 显示前一视图：只有在进行过视图的操作（ 如缩放、 平移等）后才有效，使用此命令可快速回到前一个视图。视 图/缩放/上一个

第1章 AutoCAD 2004基本使用方法
1.1.2菜单栏
和其他应用程序一样，菜单栏是 重要的组件之一，其中包括 11 个 主菜单，在每个主菜单中又包含 了多个子命令，执行其中的命令 可实现相应的操作。由于菜单是 由菜单文件定义的，用户除了使 用默认的菜单外，还可以自行修 改或设计适合于自己的菜单文件。
标准线型库中对于虚线的短划和间隙、中心线的长划和短 划、间隔等线型规格是按照绘图单位决定的。当画一幅大 图时，上述线型的短划、长划和间隔会太小，此时需改变 线型比例来达到满意的结果。使用 Ltscale 命令可以改变 当前线型比例。 AutoCAD 还允许用户根据需要定义新的线 型。
第1章 AutoCAD 2004基本使用方法
1.1.7快捷菜单
AutoCAD提供有捕捉对象、与当前 操作对应的快捷菜单，通过执行这 些菜单，可快速完成相应的操作任 务。 如果需要使用快捷菜单时，可在绘 图区域的空白区域右击或者按住 Shift 键、 Ctrl 键右击鼠标，都将会 弹出相应的快捷菜单。
图1－12快捷菜单
第1章 AutoCAD 2004基本使用方法
1.4.1.2 用户坐标系
为了更好地辅助绘图，用户经常需要修改坐标系的原点 和方向，AutoCAD提供了可变的用户坐标系以方便用户 绘图。为了帮助用户直观地看到用户坐标系，AutoCAD 默认地在图形窗口左下角处显示坐标系图标，此时用户 坐标系和世界坐标系重合。
第1章 AutoCAD 2004基本使用方法
7．“草图”选 项卡
第1章 AutoCAD 2004基本使用方法
8．“选择”选项 卡
第1章 AutoCAD 2004基本使用方法
9．“配置”选项 卡
第1章 AutoCAD 2004基本使用方法

Protel实用教程
2.1 原理图设计的一般步骤
5．生成网络表及其他报表 确认原理图没有错误后，就可以生成网络表了。网络表中记录着元器件的相关 信息和元器件之间的连接关系。虽然Protel 2004不需要网络表就可以采用同步的方 式将原理图文件直接导入到PCB文件中，但有了网络表，可对照原理图看看有没有 遗漏或者疏忽的地方，这对用户检查错误是十分方便的。 除了网络表外，Protel 2004还可以生成其他一些报表文件，如在层次电路原理 图设计项目中用来描述层次电路之间层次关系的项目层次报表、包含了电路原理图 所有元器件的名称及参数的电路材料报表、用于列出项目中各个元器件的编号和名 称以及所在电路原理图的元器件交叉参考表等。 6．保存文档并打印输出 上述工作都完成后，需要对设计完成的原理图及其他文件进行存盘、打印、归 档等工作。
原理图编辑器
Protel实用教程
2.2.1 菜单栏
①“File”菜单：用于项目、文件的新建、打开、保存、打印等各种操作，以 及操作最近打开的项目、文件等。 ②“Edit”菜单：用于对象的各种编辑操作，如复制、粘贴、查找以及对象的 选取、排列、搜索等。 ③“View”菜单：用于视图的各种操作，如窗口的放大、缩小，各种工具栏、 工作面板、状态栏的显示与隐藏，另外还包括格点的设置。 ④“Project”菜单：用于与项目有关的操作，如项目文件的打开与关闭、工程 的编译与比较等。 ⑤“Place”菜单：用于元件的放置和各种电气特性的连接等。 ⑥“Design”菜单：用于元件库、网络表的各项操作以及与层次原理图相关的 各项操作。 ⑦“Tools”菜单：用于为原理图设计提供各种工具，包括元件的搜索、参数管 理、元件编号、信号完整性分析、FPGA设计的相关操作等。 ⑧“Reports”菜单：用于生成原理图的各种报表文件。 ⑨“Window”菜单：用于窗口的各项操作。 ⑩“Help”菜单：帮助菜单。

AutoCAD2004培训教
第一章
AutoCAD2004的基础知识
课时安排：3个课时
教学目标：
通过本章的学习，要求掌握： 1.AutoCAD2004的基本知识及发展史； 2.AutoCAD的应用领域；
3.AutoCAD2004工作介面
4.命令的输入方式
教学重点：1.CAD的应用领域
2.CAD2004的安装及文件的基本操作
打 开：OPEN、“文件” “打开”、CTRL
保 存：SAVE、“文件” “保存”、CTRL+
赋名存盘：SAVEAS、“文件” “另存为”
输出数据：EXPORT、 “文件” “输出数据
六、命令的输入方式：
鼠标输入：左键从菜单按扭或命令行中输入一
些命令（右键主要用于快捷菜单的
输入）。 键盘输入：所有的命令均可通过键盘输入（不 区分大小写），另有部分命令通过键
教学难点：命令与透明命令的输入方式
本章要点：
AutoCAD基本知识
AutoCAD的概述 发展历程 应用领域
AutoCAD的安装、启动与退出安装来自境要求 安装与注册 启动与退出
AutoCAD2004的工作介面与文件的操作
命令与透明命令的输入方式
命令的输入方式 透明命令的输入 命令的重复、撤消、重做
个点，都绘制平行于另一个对象的矢量。
指定矢量的第一个点后，如果将光标移动
到另一个对象的直线段上，则 AutoCAD
得第二点。当所创建对象的路径平行于该
直线段时，AutoCAD 显示一条对齐路径
本章总结
本章主要介绍了：
1、AutoCAD发展越势及应用领域； 2、AutoCAD2004的安装及安装环境要求； 3、 AutoCAD2004的工作界面。

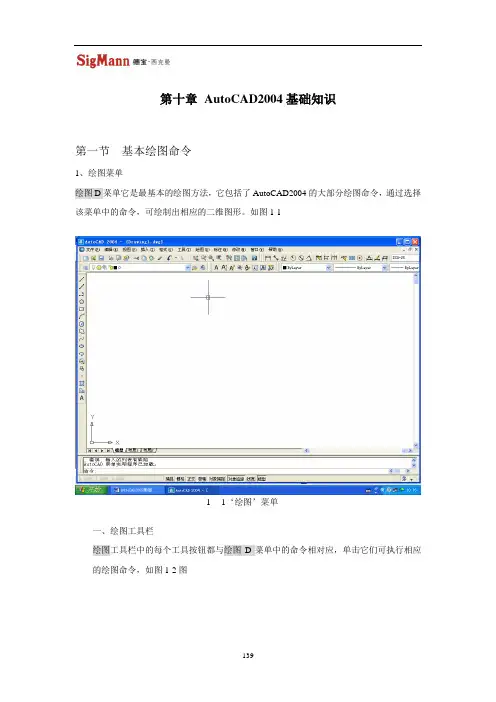

第十章AutoCAD2004基础知识第一节基本绘图命令1、绘图菜单绘图D菜单它是最基本的绘图方法，它包括了AutoCAD2004的大部分绘图命令，通过选择该菜单中的命令，可绘制出相应的二维图形。

如图1-11-1‘绘图’菜单一、绘图工具栏绘图工具栏中的每个工具按钮都与绘图D菜单中的命令相对应，单击它们可执行相应的绘图命令，如图1-2图第二节绘制基本图形一、绘制点在AutoCAD中，点可以作为实体，用户可以像创建直线、圆和圆弧一样创建点，点分为单点、多点、定数等分点和定距等分点。

1、绘制单点和多点启动点命令有以下3种方法；菜单栏：选择绘图D--- 点0命令工具栏：单击绘图工具栏中的‘点’按钮。

命令行：POINT2、设置点样式在绘制点时，用户可以根据需要绘制各种样式的点，菜单栏：选择格式O---点样式P、、、、命令命令行：DDPTYPE启动该命令，打开点样式对话框，如下图所示二、绘制直线菜单栏：选择绘图D ----直线L命令工具栏：单击绘图工具栏中的直线按钮命令行：LINE启动直线命令后AutoCAD提示；指定第一点：确定线段起点。

指定下一点或[ 放弃] ：确定线段终点或输入U取消上一条线段。

三、绘制矩形启动矩形的命令有以下方法；菜单栏：选择绘图D----矩形G 命令工具栏：单击绘图工具栏中的‘矩形’按钮命令行：PECTANG 或RECTANGLE启动矩形命令后，AutoCAD提示；输入：然后按回车键四、绘制圆菜单栏：选择绘图D----圆C命令工具栏：单击绘图工具栏中的‘圆’按钮命令行：CIRCIE启动命令后AutoCAD提示：A。

指定一点做为圆心。

B．输入半径C．按回车键确认五、绘制圆弧菜单栏：选择绘图D----圆弧A命令工具栏：单击绘图D工具栏中的‘圆弧’按钮命令行：ARC启动命令后AutoCAD提示：指定一点做为起点指定第二点六、编辑图形对象1、删除对象启动该命令有以下方法：菜单栏：选择修改M---删除E命令。

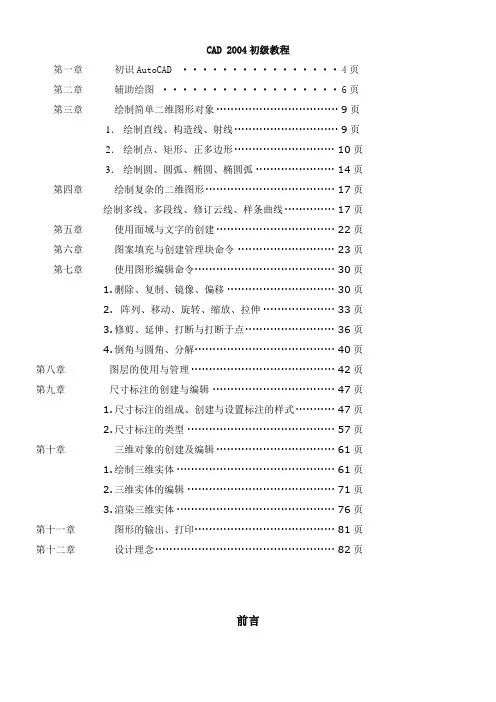

CAD 2004初级教程第一章初识AutoCAD ················4页第二章辅助绘图··················6页第三章绘制简单二维图形对象·································· 9页1．绘制直线、构造线、射线····························· 9页2．绘制点、矩形、正多边形···························· 10页3．绘制圆、圆弧、椭圆、椭圆弧 ······················ 14页第四章绘制复杂的二维图形···································· 17页绘制多线、多段线、修订云线、样条曲线·············· 17页第五章使用面域与文字的创建································· 22页第六章图案填充与创建管理块命令 ··························· 23页第七章使用图形编辑命令······································· 30页1.删除、复制、镜像、偏移 ······························ 30页2.阵列、移动、旋转、缩放、拉伸···················· 33页3.修剪、延伸、打断与打断于点························· 36页4.倒角与圆角、分解······································· 40页第八章图层的使用与管理········································ 42页第九章尺寸标注的创建与编辑 ·································· 47页1.尺寸标注的组成、创建与设置标注的样式··········· 47页2.尺寸标注的类型 ········································· 57页第十章三维对象的创建及编辑································· 61页1.绘制三维实体············································ 61页2.三维实体的编辑 ········································· 71页3.渲染三维实体············································ 76页第十一章图形的输出、打印······································· 81页第十二章设计理念·················································· 82页前言Auto CAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，Auto CAD的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前Auto CAD 己经广泛应用于机械、建筑、电子、航天和水利等工程领域。

4
编制：朱照川
3、CIRCLE（圆）命令 单击绘图工具栏【圆】 3．1 该命令功能：该命令的主要功能是按用户指定的方法画圆。该命令根据已 知条件不同，为用户提供了五种画圆的方法，它们分别为： 给定圆心和半径画圆(CEN,RAD) 给定圆心和直径画圆(CEN,DIA) 给定直径的两端点画圆(2P) 给定圆周上的三点画圆(3P) 按给定半径作两已有实体的公切圆(TTR) 3．2 操作方法 3．2．1 给定圆心和半径画圆(CEN,RAD) 单击绘图工具栏【圆】 CIRCLE 指定的圆心或[三点（3P）/二点（2P）/相切、相切、半径(T)]：[在屏 幕上点取一点(A)]（如右图所示）
1
9
8
3
2
7
6
4
5
指定下一点或[放弃（U）]：@0,10（即取点 5） 指定下一点或[放弃（U）]：@-10,0（即取点 6） 指定下一点或[放弃（U）]：@0,10（即取点 7）
再按回车键（enter） 2、画弧 单击绘图工具栏【圆弧】
ACR 指定圆弧的起点或[圆心（C）]：（点取 8）
指定圆弧的第二点或[圆心（C）或端点（E）]：（输入 E 回车）
图线名称 粗实线 细实线 波浪线 双折线 虚线 细点划线 粗点划线 双点划线
图层名 01 02 02 02 04 05 06 07
屏幕上的颜色 白色（white）
红色(red) 绿色(green) 蓝色(blue) 黄色(yellow)
蓝色/浅蓝 棕色(brown) 粉红(pink)
11
车体部 CAD 平面基本操作培训教材
编制：朱照川
① 、单击图层特性管理器中【新建】，就可新建一个图层。然后根据自己的需求 进行设置。 ②、单击图层特性管理器中【删除】，就可删除一个图层。 ③、选取某图层再单击图层特性管理器中【显示细节】，就显示该图层详细信息。， 在显示详细信息中进行该图层各项内容修改。当然，选定该图层后，在该图层上 也可以进行各项内容修。 A、图层颜色修改操作方法

CAD 2004初级教程第一章初识AutoCAD ················4页第二章辅助绘图··················6页第三章绘制简单二维图形对象·································· 9页1．绘制直线、构造线、射线····························· 9页2．绘制点、矩形、正多边形···························· 10页3．绘制圆、圆弧、椭圆、椭圆弧 ······················ 14页第四章绘制复杂的二维图形···································· 17页绘制多线、多段线、修订云线、样条曲线·············· 17页第五章使用面域与文字的创建································· 22页第六章图案填充与创建管理块命令 ··························· 23页第七章使用图形编辑命令······································· 30页1.删除、复制、镜像、偏移 ······························ 30页2.阵列、移动、旋转、缩放、拉伸···················· 33页3.修剪、延伸、打断与打断于点························· 36页4.倒角与圆角、分解······································· 40页第八章图层的使用与管理········································ 42页第九章尺寸标注的创建与编辑 ·································· 47页1.尺寸标注的组成、创建与设置标注的样式··········· 47页2.尺寸标注的类型 ········································· 57页第十章三维对象的创建及编辑································· 61页1.绘制三维实体············································ 61页2.三维实体的编辑 ········································· 71页3.渲染三维实体············································ 76页第十一章图形的输出、打印······································· 81页第十二章设计理念·················································· 82页前言Auto CAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，Auto CAD的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前Auto CAD 己经广泛应用于机械、建筑、电子、航天和水利等工程领域。
