设计轴对称图案

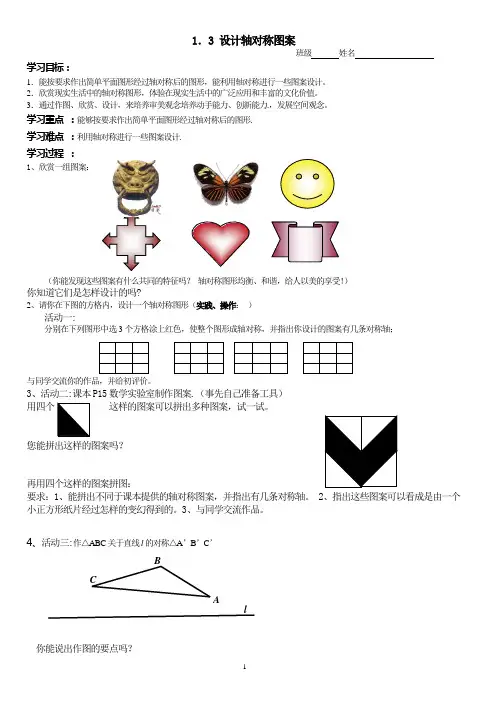

1．3 设计轴对称图案班级 姓名学习目标：1．能按要求作出简单平面图形经过轴对称后的图形，能利用轴对称进行一些图案设计。

2．欣赏现实生活中的轴对称图形，体验在现实生活中的广泛应用和丰富的文化价值。

3．通过作图、欣赏、设计，来培养审美观念培养动手能力、创新能力.，发展空间观念。

学习重点 ：能够按要求作出简单平面图形经过轴对称后的图形.学习难点 ：利用轴对称进行一些图案设计.学习过程 ：1、欣赏一组图案：（你能发现这些图案有什么共同的特征吗？ 轴对称图形均衡、和谐，给人以美的享受！）你知道它们是怎样设计的吗?2、请你在下图的方格内，设计一个轴对称图形（实践、操作： ）活动一:分别在下列图形中选3个方格涂上红色，使整个图形成轴对称，并指出你设计的图案有几条对称轴；与同学交流你的作品，并给初评价。

3、活动二:课本P15数学实验室制作图案.（事先自己准备工具）用四个这样的图案可以拼出多种图案，试一试。

您能拼出这样的图案吗？再用四个这样的图案拼图：要求：1、能拼出不同于课本提供的轴对称图案，并指出有几条对称轴。

2、指出这些图案可以看成是由一个小正方形纸片经过怎样的变幻得到的。

3、与同学交流作品。

4、活动三:作△ABC 关于直线l 的对称△A ’B ’C ’l BCA你能说出作图的要点吗？练习：课本P16-17页练习。

5、活动四:张兰的姑姑过几天就要结婚了，张兰想帮她剪几个“囍”字，装饰一下新房，请大家一起帮她想想怎么剪。

总结反思拓展提高：1、①制作如图所示的4张正方形纸片；②将这4张正方形拼合在一起，就能得到不同的图案，请你试一试还能拼出其它图案吗？2、。

第二章轴对称图形2.3 设计轴对称图案一、单选题（共8小题）1.长城是我国古代劳动人民创造的伟大奇迹，是中国悠久历史的见证，是中华民族的象征，被列为世界文化遗产．下列以长城为背景的标志设计中，不是轴对称图形的是（）A．B．C．D．【解答】解：A、不是轴对称图形，符合题意；B、是轴对称图形，不合题意；C、是轴对称图形，不合题意；D、是轴对称图形，不合题意；故选：A．【知识点】利用轴对称设计图案2.下列有关“安全提示”的图案中，可以看作轴对称图形的是（）A．B．C．D．【解答】解：A、不是轴对称图形，本选项错误；B、不是轴对称图形，本选项错误；C、是轴对称图形，本选项正确；D、不是轴对称图形，本选项错误．故选：C．【知识点】利用轴对称设计图案3.如图，在2×2网格中放置了三枚棋子，在其他格点处再放置1枚棋子，使图形中的四枚棋子成为轴对称A．B．C．D．【解答】解：如图所示：使图形中的四枚棋子成为轴对称图形的概率是：＝，故选：C．【知识点】利用轴对称设计图案、概率公式4.如图，在方格纸中，选择标有序号①②③④中的一个小正方形涂黑，不能与图中阴影部分构成轴对称图形的是（）A．①B．②C．③D．④【解答】解：选择标有序号①②③④中的一个小正方形涂黑，不能与图中阴影部分构成轴对称图形的是：④．故选：D．【知识点】利用轴对称设计图案5.在由相同的小正方形组成的3×4的网格中，有3个小正方形已经涂黑，请你再涂黑一个小正方形，使涂黑的四个小正方形构成的图形为轴对称图形，则还需要涂黑的小正方形序号是（）A．①或②B．③或⑥C．④或⑤D．③或⑨【解答】解：由图可知，当涂黑③或⑥时，涂黑的四个小正方形构成的图形为轴对称图形．故选：B．【知识点】利用轴对称设计图案6.如图的四个图形中，既可用旋转来分析整个图案的形成过程，又可用轴对称来分析整个图案的形成过程A．1B．2C．3D．4【解答】解：图形①可以分别旋转90°得到，也可以经过轴对称，沿一条直线对折，能够完全重合；图形②可以旋转90°得到，也可以经过轴对称，沿一条直线对折，能够完全重合；图形③可以旋转180°得到，不可以经过轴对称得到，故此选项错误；图形④可以旋转180°得到，也可以经过轴对称，沿一条直线对折，能够完全重合．故既可用旋转来分析整个图案的形成过程，又可用轴对称来分析整个图案的形成过程的图案有3个．故选：C．【知识点】利用轴对称设计图案、利用旋转设计图案7.如图，方格纸上有2条线段，请你再画1条线段，使图中的3条线段组成一个轴对称图形，最多能画（）条线段．A．1B．2C．3D．4【解答】解：如图所示，共有4条线段．故选：D．【知识点】利用轴对称设计图案8.如图，在4×4正方形网格中，黑色部分的图形构成一个轴对称图形，现在任意选取一个白色的小正方形并涂黑，使黑色部分的图形仍然构成一个轴对称图形的概率是（）A．B．C．D．【解答】解：∵根据轴对称图形的概念，轴对称图形两部分沿对称轴折叠后可重合，白色的小正方形有13个，而能构成一个轴对称图形的有5个情况，∴使图中黑色部分的图形仍然构成一个轴对称图形的概率是：．故选：B．【知识点】利用轴对称设计图案、概率公式二、填空题（共7小题）9.如图是3×3正方形网格，其中已有4个小方格涂成了黑色．移动其中一个黑色方块到其他无色位置，使得整个图形成为轴对称图形（包括黑色部分），你有种不同的移法．【解答】解：如图所示：有8种不同的移法，．故答案为；8．【知识点】利用轴对称设计图案10.如图，在4×4的正方形网格中有五个同样大小的正方形被涂黑，移动其中一个正方形到空白方格中，使其与其余四个被涂黑的正方形构成一个轴对称图形，共有种这样的移法．【解答】解：如图所示：故一共有13种画法．故答案是：13．【知识点】利用轴对称设计图案11.如图，在4×4的正方形网格中，每个小正方形的顶点称为格点，左上角阴影部分是一个以格点为顶点的正方形（简称格点正方形）．若再作一个格点正方形，并涂上阴影，使这两个格点正方形无重叠面积，且组成的图形是轴对称图形，又是中心对称图形，则这个格点正方形的作法共有种．【解答】解：如图所示：这个格点正方形的作法共有4种．故答案为：4．【知识点】利用旋转设计图案、利用轴对称设计图案12.如图，在网格图中选择一个格子涂阴影，使得整个图形是以虚线为对称轴的轴对称图形，则把阴影涂在图中标有数字的格子内．【解答】解：如图所示，把阴影凃在图中标有数字3的格子内所组成的图形是轴对称图形，故答案为：3．【知识点】利用轴对称设计图案13.如图，在3×3正方形网格中，黑色部分的图形构成一个轴对称图形，若在其余网格中再涂黑一个小正方形，使黑色部分的图形仍然构成一个轴对称图形，则可涂黑的小正方形共有．【解答】解：如图所示：当在空白处1到4个数字位置涂黑时，使黑色部分的图形仍然构成一个轴对称图形．故答案为：4．【知识点】利用轴对称设计图案14.如图，是4×4正方形网格，其中已有4个小方格涂成了黑色，现在要从其余12个白色小方格中选出一个也涂成黑色，使整个黑色部分图形构成轴对称图形，这样的白色小方格有个．【解答】解：如图所示：1，2，3位置即为符合题意的答案．故答案为：3．【知识点】利用轴对称设计图案15.以图（1）（以O为圆心，半径为1的半圆作为“基本图形”，分别经历如下变换不能得到图（2）的有①只要向右平移1个单位；②先以直线AB为对称轴进行翻折，再向右平移1个单位；③先绕着点O旋转180°，再向右平移1个单位；④绕着OB的中点旋转180°即可．【解答】解：由图可知，图（1）先以直线AB为对称轴进行翻折，再向右平移1个单位，或先绕着点O旋转180°，再向右平移一个单位，或绕着OB的中点旋转180°即可得到图（2），只要向右平移1个单位不能得到图（2），符合题意．故答案为：①．【知识点】几何变换的类型、利用轴对称设计图案、利用旋转设计图案、利用平移设计图案三、解答题（共5小题）16.如图是一个4×4的正方形网格，每个小正方形的边长为1．请你在网格中以左上角的三角形为基本图形，通过平移、对称或旋转变换，设计一个精美图案，使其满足：①既是轴对称图形，又是以点O为对称中心的中心对称图形；②所作图案用阴影标识，且阴影部分的面积为4．【解答】解：如图所示；答案不唯一．【知识点】利用轴对称设计图案、利用旋转设计图案17.如图，在4×3正方形网格中，阴影部分是由5个小正方形组成的一个图形，请你用三种方法分别在下图方格内添涂2个小正方形，使这7个小正方形组成的图形是轴对称图形．【解答】解：如图所示：都是轴对称图形．【知识点】利用轴对称设计图案18.如图，每个小方格都是边长为1的正方形，在图中添加阴影，使阴影部分既是轴对称图形，又是中心对称图形，且阴影部分的面积是9，请在图①、②、③中各画出一幅图形，所画的三幅图形互不全等．【解答】解：如图所示：．【知识点】利用轴对称设计图案、利用旋转设计图案19.如图，下列4×4网格图都是由16个相间小正方形组成，每个网格图中有4个小正方形已涂上阴影，在空白小正方形中，选取2个涂上阴影，使6个阴影小正方形组成个轴对称图形，请设计出四种方案．【解答】解：如图所示：【知识点】利用轴对称设计图案20.如图是网格中由五个小正方形组成的图形，根据下列要求画图（涂上阴影）（1）图①中，添加一块小正方形，使之成为轴对称图形，且有两条对称轴；（2）图②中，添加一块小正方形，使之成为轴对称图形，且只有一条对称轴（画出一个即可）【解答】解：（1）如图①所示：即为所求；（2）如图②所示：即为所求．【知识点】利用轴对称设计图案。

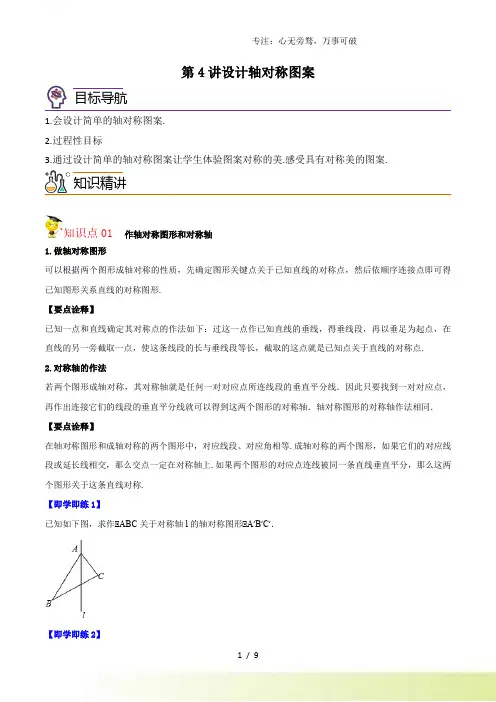

第4讲设计轴对称图案1.会设计简单的轴对称图案.2.过程性目标3.通过设计简单的轴对称图案让学生体验图案对称的美.感受具有对称美的图案.知识点01 作轴对称图形和对称轴1.做轴对称图形可以根据两个图形成轴对称的性质，先确定图形关键点关于已知直线的对称点，然后依顺序连接点即可得已知图形关系直线的对称图形.【要点诠释】已知一点和直线确定其对称点的作法如下：过这一点作已知直线的垂线，得垂线段，再以垂足为起点，在直线的另一旁截取一点，使这条线段的长与垂线段等长，截取的这点就是已知点关于直线的对称点.2.对称轴的作法若两个图形成轴对称，其对称轴就是任何一对对应点所连线段的垂直平分线．因此只要找到一对对应点，再作出连接它们的线段的垂直平分线就可以得到这两个图形的对称轴．轴对称图形的对称轴作法相同．【要点诠释】在轴对称图形和成轴对称的两个图形中，对应线段、对应角相等.成轴对称的两个图形，如果它们的对应线段或延长线相交，那么交点一定在对称轴上.如果两个图形的对应点连线被同一条直线垂直平分，那么这两个图形关于这条直线对称.【即学即练1】已知如下图，求作△ABC关于对称轴l的轴对称图形△A′B′C′．【即学即练2】目标导航知识精讲画出如图中的各图的对称轴．【即学即练3】在下图中，画出△ABC 关于直线MN 的对称图形.考法011. 我国每年都发行一套生肖邮票．下列生肖邮票中，动物的“脑袋”被设计成轴对称图案的是（ ） A ．B ．C ．D ．2. 在4×4的方格中有五个同样大小的正方形按图示位置摆放，移动其中一个正方形到空白方格中，与其余四个正方形组成的新图形是一个轴对称图形，这样的移法有（ ）个．A ．8B ．10C ．12D ．13考法023.如图，正三角形网络中，已有两个小正三角形被涂黑，再将图中其余小正三角形涂黑一个，使整个被涂能力拓展黑的图案构成一个轴对称图形的方法有_______种．4. 如图，在正方形方格中，阴影部分是涂黑7个小正方形所形成的图案，再将方格内空白的一个小正方形涂黑，使得到的新图案成为一个轴对称图形的涂法有_____种．考法035. 图形设计：请将网格中的某些小方格涂黑，使它与已涂黑的小方格组成轴对称图形，并且有两条对称轴．（要求用两种不同的方法）考法046. 如图，请在下面的2×2方格中，画一个三角形，使其成为轴对称图形．题组A 基础过关练分层提分1. 永州的文化底蕴深厚，永州人民的生活健康向上，如瑶族长鼓舞，东安武术，宁远举重等，下面的四幅简笔画是从永州的文化活动中抽象出来的，其中是轴对称图形的是（）A．B．C．D．2. 下列选项中有一张纸片会与如图紧密拼凑成正方形纸片，且正方形上的黑色区域会形成一个轴对称图形，则此纸片为何？（）A．B．C．D．3. 如图，图2的图案是由图1中五种基本图形中的两种拼接而成，这两种基本图形是（）A．①②B．①③C．①④D．③⑤4. 如图，A、B在方格纸的格点位置上．在网格图中再找一个格点C，使它们所构成的三角形为轴对称图形；这样的格点C共有的个数为（）A．6个B．8个C．10个D．12个5. 如图，在3×2的正方形网格中，已有两个小正方形被涂黑，再将图中其余小正方形任意涂黑一个，使整个图案构成一个轴对称图形的涂法有（）A．1种B．2种C．3种D．4种6. 如图，是4×4正方形网格，其中已有4个小方格涂成了黑色．现在要从其余白色小方格中选出一个也涂成黑色，使整个黑色部分图形构成轴对称图形，这样的白色小方格有（）A．1个B．2个C．3个D．4个7. 把图形（1）叠在图形（2）上，能得到的图形可能是（）A．B．C．D．8. 如图，A、B在格点位置上，若要在所给网格中再找一个格点，使它与点A、B连成的三角形是轴对称图形，图中满足这样条件的格点共有（）个．A．7 B．8 C．9 D．109. 如图，在正方形方格中，阴影部分是涂黑7个小正方形所形成的图案，再将方格内空白的一个小正方形涂黑，使得到的新图案成为一个轴对称图形的涂法有（）A．2 B．3 C．4 D．510. 下列四幅图案中，能通过轴对称由图案1得到的是（）A．B．C．D．11. 如图所示，在3×3的正方形网格中已有两个小正方形被涂黑，再将图中其余小正方形任意涂黑一个，使整个图案构成一个轴对称图形的办法有（）A．3种B．4种C．5种D．6种12. 小芳画了一个正方形风筝图案，此图案以正方形的某条对角线所在直线为对称轴，则小芳画的图案可能是（）A．B．C．D．13. 如图，在网格中△ABC的三个顶点都在格点上，则网格内与△ABC成轴对称且也以格点为顶点的三角形共有（）A．3个B．4个C．5个D．6个题组B 能力提升练14. 如图是4×4正方形网格，其中已有3个小方格涂成了黑色．现在要从其余13个白色小方格中选出一个也涂成黑色的图形，使黑色部分成为轴对称图形，这样的白色小方格有：____________（填字母）．15. 在4×4的方格中有四个同样大小的正方形如图摆放，再添涂一个空白正方形，使它与原来的四个正方形组成的新图形是一个轴对称图形，这样的添涂方法共有_________种．16. 如图是3×3正方形网格，其中已有3个小方格涂成了黑色，现在要从其余6个白色小方格中选出一个也涂成黑色的图形成为轴对称图形，这样的白色小方格有________个．题组C 培优拔尖练17. 李明同学准备制作一个正方体盒子，他先用5个大小一样的正方形制成如图所示的拼接图形（阴影部分），折叠后发现少一个面，请你在图中的拼接图形上再接一个正方形，使新拼成的图形经过折叠后能称为一个封闭的正方体盒子．（添加的正方形用阴影表示，在图①，图②中各画一个符合要求的图形即可）18. 如图，请你以y轴为对称轴画出所给图的另一半，若点A坐标为（-3，3），写出点A的对应点的坐标，并说明完成后的图形可能代表的含义．19. 观察设计：（1）观察如图的①～④中阴影部分构成的图案，请写出这四个图案都具有的两个共同特征；（2）借助如图之⑤的网格，请设计一个新的图案，使该图案同时具有你在解答（1）中所写出的两个共同特征．（注意：新图案与如图的①～④的图案不能重合）。

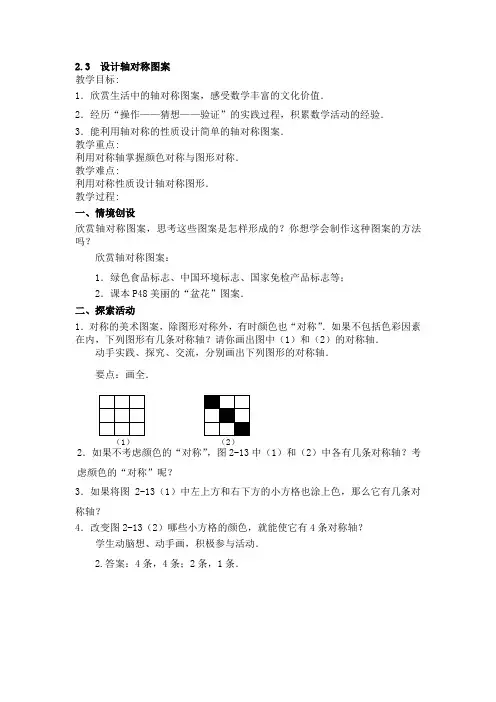

2.3 设计轴对称图案教学目标:1．欣赏生活中的轴对称图案，感受数学丰富的文化价值．2．经历“操作——猜想——验证”的实践过程，积累数学活动的经验．3．能利用轴对称的性质设计简单的轴对称图案．教学重点:利用对称轴掌握颜色对称与图形对称．教学难点:利用对称性质设计轴对称图形．教学过程:一、情境创设欣赏轴对称图案，思考这些图案是怎样形成的？你想学会制作这种图案的方法吗？欣赏轴对称图案：1．绿色食品标志、中国环境标志、国家免检产品标志等；2．课本P48美丽的“盆花”图案．二、探索活动1．对称的美术图案，除图形对称外，有时颜色也“对称”．如果不包括色彩因素在内，下列图形有几条对称轴？请你画出图中（1）和（2）的对称轴．动手实践、探究、交流，分别画出下列图形的对称轴．要点：画全．2．如果不考虑颜色的“对称”，图2-13中（1）和（2）中各有几条对称轴？考虑颜色的“对称”呢？3．如果将图2-13（1）中左上方和右下方的小方格也涂上色，那么它有几条对称轴？4．改变图2-13（2）哪些小方格的颜色，就能使它有4条对称轴？学生动脑想、动手画，积极参与活动．2.答案：4条，4条；2条，1条．（1） （2）3.答案：4条．4. 答案：涂色如图．试一试：1．如图，阴影部分是由5个小正方形组成的一个直角图形，请用二种方法分别在右图方格内填涂黑二个小正方形，使它们成为轴对称图形．2．完成课本上练习2、3．三、数学实验（一）制作4张如图2-14的正方形纸片，将纸片拼合．1．图2-15中的3个图案各有几条对称轴？2．这些图案可以看成是由一个小正方形纸片经过怎样的变换得到的？3．你有不同于课本的拼法吗？拼出的图案是轴对称图形吗？如果是，有几条对称轴？（二）人们在剪纸时，常常利用轴对称设计图案．欣赏剪纸作品，探讨它是怎么得到的？例如，按照图2-16（1）进行剪切，就能得到“庆丰灯笼”的剪纸作品（如图2-16（2））．你来试试看呢？画出图案的对称轴，并说出它的变换方式．展示学生拼合的图案，交流所拼图案的对称轴及图形变换方式．讨论、交流剪纸的要点，动手操作，展示作品．四、实践操作利用轴对称，设计并剪出一幅奖杯图案，班内展览，评选精品．五、全课小结1．能按要求完成某些轴对称图案．2．会设计简单轴对称标志．3．轴对称具有美感，轴对称在生活中无处不在．六、课后作业1．课本P49练习1和P50习题2.3习题1、2．2．拓展：请用2块大小一样的三角尺（两锐角分别是60°和30°）拼出不同的轴对称图形，看看你能拼出几种．。

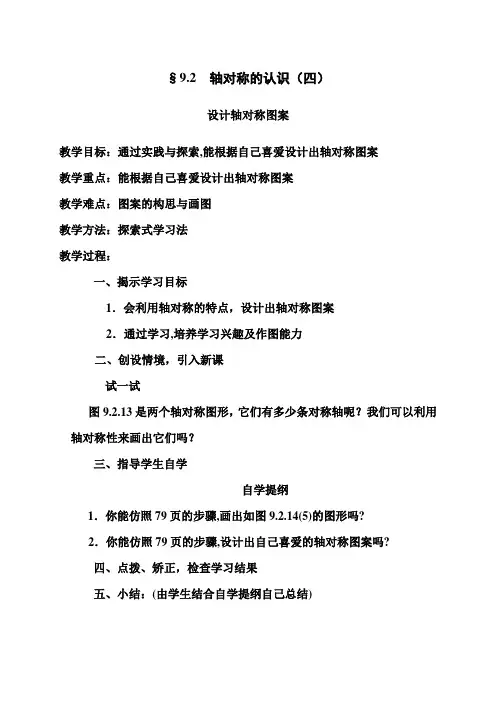

§9.2 轴对称的认识（四）
设计轴对称图案
教学目标：通过实践与探索,能根据自己喜爱设计出轴对称图案
教学重点：能根据自己喜爱设计出轴对称图案
教学难点：图案的构思与画图
教学方法：探索式学习法
教学过程：
一、揭示学习目标
1．会利用轴对称的特点，设计出轴对称图案
2．通过学习,培养学习兴趣及作图能力
二、创设情境，引入新课
试一试
图9.2.13是两个轴对称图形，它们有多少条对称轴呢？我们可以利用轴对称性来画出它们吗？
三、指导学生自学
自学提纲
1．你能仿照79页的步骤,画出如图9.2.14(5)的图形吗?
2．你能仿照79页的步骤,设计出自己喜爱的轴对称图案吗?
四、点拨、矫正，检查学习结果
五、小结：(由学生结合自学提纲自己总结)。

苏科版八上1.3《设计轴对称图案》教案
【百度搜索】双鱼吻莲①
【百度搜索】喜鹊登梅②
【百度搜索】双鱼枕③
问题：这两幅图形有什么共同特征？（它们都是轴对称图形）
你还见过哪些轴对称图形？
这些图形帖近生活，又给人以美的享受，人们常常利用轴对称设计
′
准备一组徽标、标志的轴对称图案，
让学生欣赏，同时提供设计素材。

要求贴近学生生活，突出运动主题，是轴对称图案。

小组合作，于下周一前各小组上交一份完成好的作
轴对称图形欣赏
【百度搜索】轴对称图形㈠。

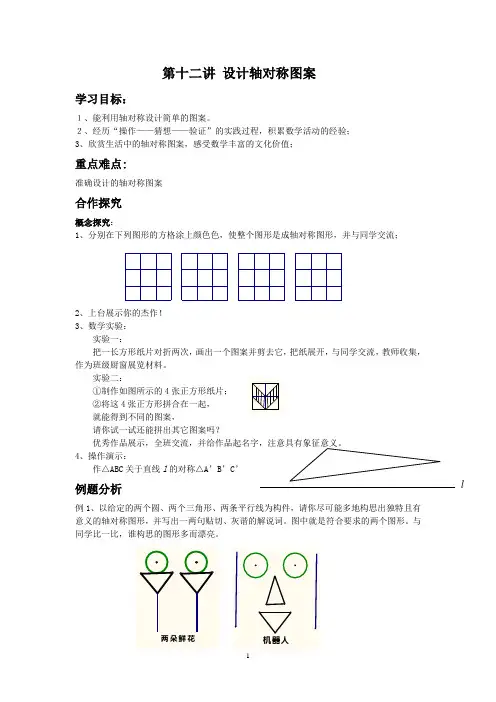

机器人两朵鲜花第十二讲 设计轴对称图案学习目标：１、能利用轴对称设计简单的图案。

２、经历“操作——猜想——验证”的实践过程，积累数学活动的经验； 3、欣赏生活中的轴对称图案，感受数学丰富的文化价值；重点难点:准确设计的轴对称图案合作探究概念探究：1、分别在下列图形的方格涂上颜色色，使整个图形是成轴对称图形，并与同学交流；2、上台展示你的杰作！3、数学实验：实验一：把一长方形纸片对折两次，画出一个图案并剪去它，把纸展开，与同学交流，教师收集，作为班级厨窗展览材料。

实验二：①制作如图所示的4张正方形纸片； ②将这4张正方形拼合在一起， 就能得到不同的图案，请你试一试还能拼出其它图案吗？优秀作品展示，全班交流，并给作品起名字，注意具有象征意义。

4、操作演示：作△ABC 关于直线l 的对称△A ’B ’C ’例题分析例1、以给定的两个圆、两个三角形、两条平行线为构件，请你尽可能多地构思出独特且有意义的轴对称图形，并写出一两句贴切、灰谐的解说词。

图中就是符合要求的两个图形。

与同学比一比，谁构思的图形多而漂亮。

l例2、某居民小区搞绿化，要在一块长方形空地上建造花坛，现征集设计方案，要求设计的图形由圆与正方形组成（圆与正方形的个数不限），并且使整个长方形场地成轴对称图形，请在下图所示的长方形中画出你设计的方案。

（至少三种）例3、请你应用轴对称的知识画出图中的三个图形，并涂上彩色，与同学比一比，看谁画得正确、漂亮。

例4、在下面的网格内，给出了一个图形和一条直线，试画出已知图形关于直线的轴对称图形。

例5、现有9个相同的小正三角形拼成的大正三角形，将其部分涂黑．如图（1），（2）所示．观察图（1），图（2）中涂黑部分构成的图案．它们具有如下特征：①都是轴对称图形；②涂黑部分都是三个小正三角形．请在图（3），图（4）内分别设计一个新图案，使图案具有上述两个特征．例6、已知图中A，B分别表示正方形网格上的两个轴对称图形（阴影部分），其面积分别记为S1，S2（网格中最小的正方形的面积为一个单位面积），请你观察并回答问题．（1）求s1和s2的值；（2）请你在图C中的网格上画一个面积为8个平方单位的轴对称图形．例7、生活中因为有美丽的图案，才显得丰富多彩，以下是来自现实生活中的三个商标（图1、2、3）（1）以上三个图中轴对称图形有中心对称图形有（2）请在图4中画出是轴对称图形但不是中心对称图形的新图案；在图5中画出是轴对称图形又是中心对称图形的新图案课堂练习达标训练1、聪明的你试试看吧！（1）分析图①，②，④中阴影部分的分布规律，按此规律在图③中画出其中的阴影部分．（2）在下列的图形上补一个小正方形，使它成为一个轴对称图形．2、作图题．（1）观察如图方格子内的两个图形是否成轴对称？若是，请画出它们的对称轴；若不是，请说明理由．（2）请用1个等腰三角形、2个长方形、3个圆形，设计一个轴对称图形，并用简洁的文字说明你的创意．（只留痕迹，不写作法）3、为创建绿色校园，学校决定在一块正方形的空地上种植花草，现向学生征集设计图案．图案要求只能用圆弧在正方形内加以设计，使正方形和所画的图弧构成的图案，是轴对称图形．种植花草部分用阴影表示．请你在图③、图④、图⑤中画出三种不同的设计图案．提示：在两个图案中，只有半径变化而圆心不变的图案属于同一种，例如：图①、图②只能算一种．4、如图是小丽用若干个大小相同的棋子摆成的形如英文大写字母“T”的图形，它是轴对称图形．在以下的方格中请你用若干个棋子重新摆出两个形如英文大写字母的轴对称图形．（用○代表棋子）5、动手操作（1）图1、图2是两张形状、大小完全相同的方格纸，方格纸中的每个小正方形的边长均为1．点A和点B在小正方形的顶点上．①在图1中画出△ABC（点C在小正方形的顶点上），使△ABC为直角三角形（画一个即可）；②在图2中画出△ABD（点D在小正方形的顶点上），使△ABD为等腰三角形（画一个即可）；（2）如图3，画出△ABC关于直线l的对称图形．（3）如图4，A、B、C三点都在方格纸的格点位置上，请你再找一个格点D，使图中的4点组成一个轴对称图形．（画出所有符合条件的点）能力提升1、①在图（1）的方格纸上，将图形沿点划线翻折，画出翻折后的图形．在图（2）的方格纸上，将图形先向右平移3格，再向下平移4格，画出平移后的图形；②在如图所示的方格纸中，经过线段AB外一点C，不用量角器与三角尺，仅用直尺，画线段AB的垂线和平行线．2、如图，DEFG为矩形的台球桌面，现有球A、B位置如图，按下列要求，画出击打后球的线路．（1）击打球A，使它碰撞台边DG后再击中球B；（2）击打球A，使它碰撞台边DG，再碰撞台边DE后击中球B；（3）击打球A，使它碰撞台边GF，再碰撞台边DE后击中球B；（4）击打球A，使它碰撞台边GF，再碰撞台边DG，然后再碰撞台边DE后击中球B．3、生活中，有人喜欢把传送的便条折成“”形状，折叠过程按图①、②、③、④的顺序进行（其中阴影部分表示纸条的反面）：如果由信纸折成的长方形纸条（图①）长为26厘米，分别回答下列问题：（1）如果长方形纸条的宽为2厘米，并且开始折叠时起点M与点A的距离为3厘米，那么在图②中，BE= 厘米；在图④中，BM= 厘米．（2）如果长方形纸条的宽为x厘米，现不但要折成图④的形状，而且为了美观，希望纸条两端超出点P的长度相等，即最终图形是轴对称图形，试求在开始折叠时起点M与点A的距离（结果用x表示）．课外练习1、观察图中的①～④中阴影部分构成的图案．（1）请写出这四个图案都具有的两个共同特征；（2）借助图中之⑤、⑥的网格，请你设计另外二个新的图案，使该图案同时具有你在解答（1）中所写出的两个共同特征．2、用若干根火柴棒可以摆出一些优美的图案．如：下图是用火柴棒摆出的一个图案，此图案表示的含义可以是：天平（或公正）．请你用5根或5根以上火柴棒摆成一个轴对称图案，并说明你画出的图案的含义．3、作图题（1）AC、AB是两条笔直的交叉公路，M、N是两个实习点的同学参加劳动，现欲建一个茶水供应站，使得此茶水供应站到公路两边的距离相等，且离M、N两个实习点的距离也相等，试问：此茶水供应站应建在何处？（2）如图是由25个小正方形组成的正方形网格图，现已将其中的两个涂黑．请你分别在右图（1）、（2）中再涂黑三个空白的小正方形，使得涂黑部分成轴对称图形．（要求图（1）、图（2）的对称轴要有区别）4、现有如图①的瓷砖若干块．（l）用两块这样的瓷砖拼成一个长方形，使拼成的图案呈轴对称图形，请在图②的两个长方形中各画出一种拼法（要求两种拼法不同，所画图案中的阴影部分用斜线表示）；（2）用四块如图①的瓷砖拼成一个正方形，使拼成的图案成轴对称图形，请你在图③的三个正方形中各画出一种拼法，要求同（1）；（3）在第（1）题中，请你计算用如图①的瓷砖拼成的所有长方形中，是轴对称图形的成功率是多少？答案能力提升1、2、解：点A的击打路线分别如图所示：3、。

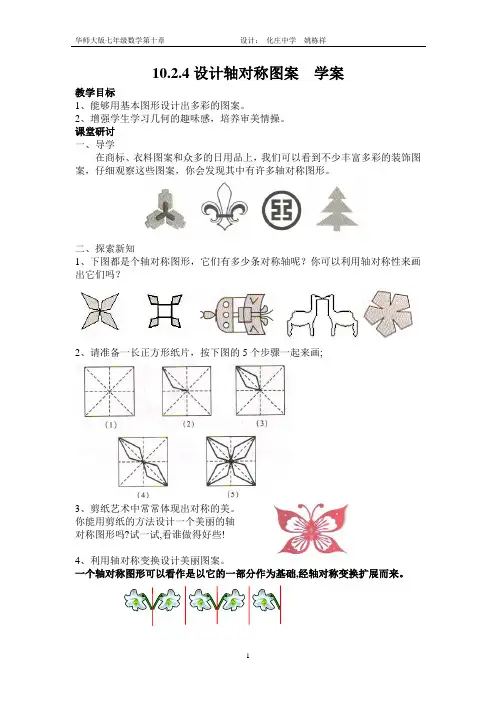

1 10.2.4设计轴对称图案 学案
教学目标
1、能够用基本图形设计出多彩的图案。

2、增强学生学习几何的趣味感，培养审美情操。

课堂研讨
一、导学
在商标、衣料图案和众多的日用品上，我们可以看到不少丰富多彩的装饰图案，仔细观察这些图案，你会发现其中有许多轴对称图形。

二、探索新知
1、下图都是个轴对称图形，它们有多少条对称轴呢？你可以利用轴对称性来画
出它们吗？
2、请准备一长正方形纸片，按下图的5
个步骤一起来画;
3、剪纸艺术中常常体现出对称的美。

你能用剪纸的方法设计一个美丽的轴
对称图形吗?试一试,看谁做得好些!
4、利用轴对称变换设计美丽图案。

一个轴对称图形可以看作是以它的一部分作为基础,经轴对称变换扩展而来。

2 你能用一个基本图形设计一个整体图案吗？
如：用圆环设计的奥运图标。

再如：用一个基本图形
设计的图案。

再如：用一个基本图形
设计的图案。

三、练习
1、请你用不同的基本图形设计三幅图案。

2、分别在下列五个正方形中分别选择部分涂上颜色，使整个图形成为轴对称图形，并与同学交流；
四、课堂小结与反思：。

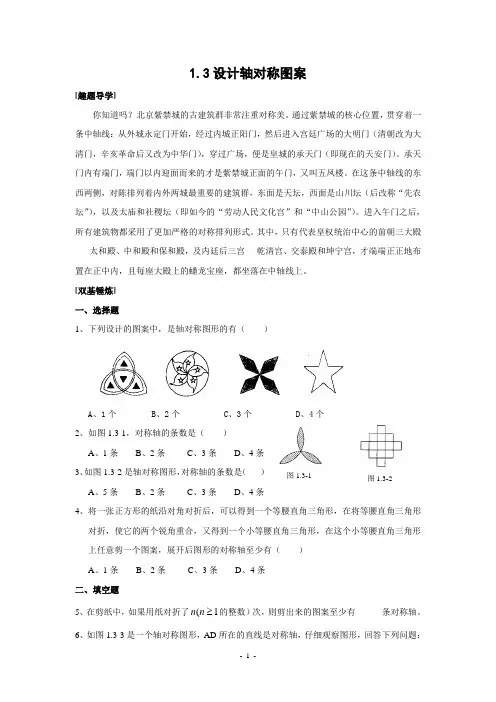

1.3设计轴对称图案[趣题导学]你知道吗？北京紫禁城的古建筑群非常注重对称美。

通过紫禁城的核心位置，贯穿着一条中轴线：从外城永定门开始，经过内城正阳门，然后进入宫廷广场的大明门（清朝改为大清门，辛亥革命后又改为中华门），穿过广场，便是皇城的承天门（即现在的天安门）。

承天门内有端门，端门以内迎面而来的才是紫禁城正面的午门，又叫五凤楼。

在这条中轴线的东西两侧，对陈排列着内外两城最重要的建筑群，东面是天坛，西面是山川坛（后改称“先农坛”），以及太庙和社稷坛（即如今的“劳动人民文化宫”和“中山公园”）。

进入午门之后，所有建筑物都采用了更加严格的对称排列形式。

其中，只有代表皇权统治中心的前朝三大殿-----太和殿、中和殿和保和殿，及内廷后三宫----乾清宫、交泰殿和坤宁宫，才端端正正地布置在正中内，且每座大殿上的蟠龙宝座，都坐落在中轴线上。

[双基锤炼] 一、选择题1、下列设计的图案中，是轴对称图形的有（ ）A 、1个B 、2个C 、3个D 、4个 2、如图1.3-1，对称轴的条数是（ ） A 、1条 B 、2条 C 、3条 D 、4条 3、如图1.3-2是轴对称图形，对称轴的条数是（ ） A 、5条 B 、2条 C 、3条 D 、4条4、将一张正方形的纸沿对角对折后，可以得到一个等腰直角三角形，在将等腰直角三角形对折，使它的两个锐角重合，又得到一个小等腰直角三角形，在这个小等腰直角三角形上任意剪一个图案，展开后图形的对称轴至少有（ ） A 、1条 B 、2条 C 、3条 D 、4条 二、填空题5、在剪纸中，如果用纸对折了(1n n 的整数）次，则剪出来的图案至少有______条对称轴。

6、如图1.3-3是一个轴对称图形，AD 所在的直线是对称轴，仔细观察图形，回答下列问题：图1.3-1图1.3-2（1）线段BO 、CF 的对称线段是_____________； （2）△ACE 的对称三角形是______________； （3）写出图中的全等三角形___________________________________（至少写5对）. 7、小明把一张长方形的纸对折2次，画上一个四边形，再剪去这个图形（镂空），展开长方形纸，得到如下图案，设折痕为123,,l l l ，观察图形并填空：图1.3-4（1）图1.3-4中有_______条对称轴；（2）四边形①与四边形②关于______成轴对称；折痕2l 既是_____与______的对称轴；又是_____与______的对称轴；整体看也是_____与______的对称轴。

2.3 设计轴对称图案一．选择题（共10小题）1．窗棂是中国传统木构建筑的框架结构设计，窗棂上雕刻有线槽和各种花纹，构成种类繁多的优美图案．下列表示我国古代窗棂样式结构图案中，不是轴对称图形的是（）A．B．C．D．2．如图2，在4×4正方形网格中，已将图中的四个小正方形涂上阴影，若再从图中选一个涂上阴影，使得整个阴影部分组成的图形是轴对称图形，那么不符合条件的小正方形是（）A．①B．②C．③D．④3．如图，若将直角坐标系中“鱼“形图案的每个“顶点”的纵坐标保持不变，横坐标都乘以﹣1，得到一组新的点，再依次连接这些点，所得图案与原图案的关系为（）A．重合B．关于x轴对称C．关于y轴对称D．宽度不变，高度变为原来的一半4．如图，方格纸上有2条线段，请你再画1条线段，使图中的3条线段组成一个轴对称图形，最多能画（）条线段．A．1 B．2 C．3 D．45．如图，正方形网格中，已有两个小正方形被涂黑，再将图中其余小正方形涂黑一个，使整个图案构成一个轴对称图形，那么涂法共有（）A．3种B．4种C．5种D．6种6．下列各图，均是圆与等边三角形的组合，则不是轴对称图形的是（）A．B．C．D．7．如图，在方格纸中，选择标有序号①②③④中的一个小正方形涂黑，不能与图中阴影部分构成轴对称图形的是（）A．①B．②C．③D．④8．小军同学在网格纸上将某些图形进行平移操作，他发现平移前后的两个图形所组成的图形可以是轴对称图形．如图所示，现在他将正方形ABCD从当前位置开始进行一次平移操作，平移后的正方形顶点也在格点上，则使平移前后的两个正方形组成轴对称图形的平移方向有（）A．3个B．4个C．5个D．无数个9．（2019•河北）如图，在小正三角形组成的网格中，已有6个小正三角形涂黑，还需涂黑n个小正三角形，使它们与原来涂黑的小正三角形组成的新图案恰有三条对称轴，则n的最小值为（）A．10 B．6 C．3 D．210．如图所示，钻石型网格（由边长都为1个单位长度的等边三角形组成），其中已经涂黑了3个小三角形（阴影部分表示），请你再只涂黑一个小三角形，使它与阴影部分合起来所构成的完整图形是一个轴对称图形．满足题意的涂色方式有几种．（）A．1个B．2个C．3个D．4个二．填空题（共6小题）11．如图，在3×3的正方形网格中，已有两个小正方形被涂黑，再将图中其余小正方形涂黑一个，使涂黑部分构成一个轴对称图形的方法有种．12．如图是由9个小等边三角形构成的图形，其中已有两个被涂黑，若再涂黑一个，则整个被涂黑的图案构成轴对称图形的方法有种．13．在4×4的方格中有五个同样大小的正方形（阴影）如图摆放，移动标号为①的正方形到空白方格中，使其与其余四个正方形组成的新图形是一个轴对称图形，这样的移法有种．14．如图①是3×3的小方格构成的正方形ABCD，若将其中的两个小方格涂黑，使得涂黑后的整个ABCD图案（含阴影）是轴对称图形，且规定沿正方形ABCD对称轴翻折能重合的图案都视为同一种，比如图②中四幅图就视为同一种，则得到不同的图案共有种．15．如图是3×3正方形网格，其中已有3个小方格涂成了黑色，现在要从其余6个白色小方格中选出一个也涂成黑色的图形成为轴对称图形，这样的白色小方格有个．16．在4×4的方格中有四个同样大小的正方形如图摆放，再添涂一个空白正方形，使它与原来的四个正方形组成的新图形是一个轴对称图形，这样的添涂方法共有种．三．解答题（共4小题）17．有三个3×3的正方形网格，网格中每个小正方形的边长均为1．请在图①、图②、图③中各画出一个面积为2，形状不同的四边形，要求顶点均在正方形的格点处，且四边形为轴对称图形．18．如图，阴影部分是由5个小正方形组成的一个直角图形，请用四种方法分别在如图方格内添涂黑二个小正方形，使阴影部分成为轴对称图形．19．如图，下列4×4网格图都是由16个相间小正方形组成，每个网格图中有4个小正方形已涂上阴影，在空白小正方形中，选取2个涂上阴影，使6个阴影小正方形组成个轴对称图形，请设计出四种方案．20．如图，在相同小正方形组成的网格纸上，有三个黑色方块，请你用三种不同的方法分别在图①、图②、图③上再选一个小正方形方块涂黑，使得四个黑色方块组成轴对称图形．答案与解析一．选择题（共10小题）1．窗棂是中国传统木构建筑的框架结构设计，窗棂上雕刻有线槽和各种花纹，构成种类繁多的优美图案．下列表示我国古代窗棂样式结构图案中，不是轴对称图形的是（）A．B．C．D．【分析】如果一个图形沿一条直线折叠，直线两旁的部分能够互相重合，这个图形叫做轴对称图形，根据轴对称图形的概念求解．【解答】解：A、是中心对称图形，不是轴对称图形，故此选项符合题意；B、是轴对称图形，故此选项不合题意；C、是轴对称图形，故此选项不合题意；D、是轴对称图形，故此选项不合题意；故选：A．【点评】此题主要考查了轴对称图形的概念．利用轴对称设计图案关键是要熟悉轴对称的性质，利用轴对称的作图方法来作图，通过变换对称轴来得到不同的图案．2．如图2，在4×4正方形网格中，已将图中的四个小正方形涂上阴影，若再从图中选一个涂上阴影，使得整个阴影部分组成的图形是轴对称图形，那么不符合条件的小正方形是（）A．①B．②C．③D．④【分析】根据轴对称图形的概念求解．【解答】解：有3个使之成为轴对称图形分别为：②，③，④．故选：A．【点评】此题主要考查了轴对称变换，正确把握轴对称图形的性质是解题关键．3．如图，若将直角坐标系中“鱼“形图案的每个“顶点”的纵坐标保持不变，横坐标都乘以﹣1，得到一组新的点，再依次连接这些点，所得图案与原图案的关系为（）A．重合B．关于x轴对称C．关于y轴对称D．宽度不变，高度变为原来的一半【分析】根据“关于y轴对称的点，纵坐标相同，横坐标互为相反数”解答．【解答】解：图案的每个“顶点”的纵坐标保持不变，横坐标分别乘﹣1，则对应点的横坐标互为相反数，纵坐标相同，所以，所得图案与原图案关于y轴对称．故选：C．【点评】本题考查了关于x轴、y轴对称的点的坐标，解决本题的关键是掌握好对称点的坐标规律．4．如图，方格纸上有2条线段，请你再画1条线段，使图中的3条线段组成一个轴对称图形，最多能画（）条线段．A．1 B．2 C．3 D．4【分析】根据轴对称的性质画出所有线段即可．【解答】解：如图所示，共有4条线段．故选：D．【点评】本题考查的是利用轴对称设计图案，熟知轴对称的性质是解答此题的关键．5．如图，正方形网格中，已有两个小正方形被涂黑，再将图中其余小正方形涂黑一个，使整个图案构成一个轴对称图形，那么涂法共有（）A．3种B．4种C．5种D．6种【分析】根据轴对称图形的定义：沿某条直线折叠，直线两旁的部分能完全重合的图形是轴对称图形进行解答．【解答】解：如图所示：，共5种，故选：C．【点评】此题主要考查了利用轴对称设计图案，关键是掌握轴对称图形的定义．6．下列各图，均是圆与等边三角形的组合，则不是轴对称图形的是（）A．B．C．D．【分析】根据轴对称图形的概念对各选项分析判断即可得解．【解答】解：A、是轴对称图形，故本选项错误；B、不是轴对称图形，故本选项正确；C、是轴对称图形，故本选项错误；D、是轴对称图形，故本选项错误．故选：B．【点评】本题考查了利用轴对称设计图案，轴对称图形的关键是寻找对称轴，图形两部分折叠后可重合．7．如图，在方格纸中，选择标有序号①②③④中的一个小正方形涂黑，不能与图中阴影部分构成轴对称图形的是（）A．①B．②C．③D．④【分析】根据轴对称图形的特点进行判断即可．【解答】解：选择标有序号①②③④中的一个小正方形涂黑，不能与图中阴影部分构成轴对称图形的是：④．故选：D．【点评】本题考查的是利用轴对称设计图案，轴对称图形是要寻找对称轴，沿对称轴对折后与两部分完全重合．8．小军同学在网格纸上将某些图形进行平移操作，他发现平移前后的两个图形所组成的图形可以是轴对称图形．如图所示，现在他将正方形ABCD从当前位置开始进行一次平移操作，平移后的正方形顶点也在格点上，则使平移前后的两个正方形组成轴对称图形的平移方向有（）A．3个B．4个C．5个D．无数个【分析】直接利用平移的性质结合轴对称图形的性质得出答案．【解答】解：如图所示：正方形ABCD可以向上、下、向右以及沿AC所在直线，沿BD所在直线平移，所组成的两个正方形组成轴对称图形．故选：C．【点评】此题主要考查了利用轴对称设计图案以及平移的性质，正确掌握轴对称图形的性质是解题关键．9．（2019•河北）如图，在小正三角形组成的网格中，已有6个小正三角形涂黑，还需涂黑n个小正三角形，使它们与原来涂黑的小正三角形组成的新图案恰有三条对称轴，则n的最小值为（）A．10 B．6 C．3 D．2【分析】由等边三角形有三条对称轴可得答案．【解答】解：如图所示，n的最小值为3，故选：C．【点评】本题主要考查利用轴对称设计图案，解题的关键是掌握常见图形的性质和轴对称图形的性质．10．如图所示，钻石型网格（由边长都为1个单位长度的等边三角形组成），其中已经涂黑了3个小三角形（阴影部分表示），请你再只涂黑一个小三角形，使它与阴影部分合起来所构成的完整图形是一个轴对称图形．满足题意的涂色方式有几种．（）A．1个B．2个C．3个D．4个【分析】对称轴的位置不同，结果不同，根据轴对称的性质进行作图即可．【解答】解：如图所示，满足题意的涂色方式有3种，故选：C．【点评】本题主要考查了利用轴对称设计图案以及等边三角形的性质，利用轴对称设计图案关键是要熟悉轴对称的性质，利用轴对称的作图方法来作图，通过变换对称轴来得到不同的图案．二．填空题（共6小题）11．如图，在3×3的正方形网格中，已有两个小正方形被涂黑，再将图中其余小正方形涂黑一个，使涂黑部分构成一个轴对称图形的方法有 5 种．【分析】根据轴对称图形的定义即可解决问题；【解答】解：如图有5种方法：故答案为5．【点评】本题考查利用轴对称设计图案，解题的关键是理解轴对称图形的定义，属于中考常考题型．12．如图是由9个小等边三角形构成的图形，其中已有两个被涂黑，若再涂黑一个，则整个被涂黑的图案构成轴对称图形的方法有 3 种．【分析】根据轴对称的概念作答．如果一个图形沿一条直线对折，直线两旁的部分能互相重合，那么这个图形叫做轴对称图形．【解答】解：如图所示：将图中其余小正三角形涂黑一个，使整个被涂黑的图案构成一个轴对称图形的方法有3种．故答案为：3．【点评】本题考查了利用轴对称设计图案的知识，关键是掌握好轴对称图形的概念．轴对称图形的关键是寻找对称轴，图形两部分折叠后可重合．13．在4×4的方格中有五个同样大小的正方形（阴影）如图摆放，移动标号为①的正方形到空白方格中，使其与其余四个正方形组成的新图形是一个轴对称图形，这样的移法有 3 种．【分析】根据轴对称图形的性质进行作图即可．【解答】解：如图所示，新图形是一个轴对称图形．故答案为：3．【点评】本题主要考查了利用轴对称变换进行作图，利用轴对称设计图案关键是要熟悉轴对称的性质，利用轴对称的作图方法来作图，通过变换对称轴来得到不同的图案．14．如图①是3×3的小方格构成的正方形ABCD，若将其中的两个小方格涂黑，使得涂黑后的整个ABCD图案（含阴影）是轴对称图形，且规定沿正方形ABCD对称轴翻折能重合的图案都视为同一种，比如图②中四幅图就视为同一种，则得到不同的图案共有6 种．【分析】根据轴对称的定义及题意要求画出所有图案后即可得出答案．【解答】解：得到的不同图案有：共6种．故答案为：6．【点评】本题考查了利用轴对称设计图案，培养学生实际操作能力，用到了图形的旋转及轴对称的知识，需要灵活掌握．15．如图是3×3正方形网格，其中已有3个小方格涂成了黑色，现在要从其余6个白色小方格中选出一个也涂成黑色的图形成为轴对称图形，这样的白色小方格有 2 个．【分析】利用轴对称图形的性质，分别得出符合题意的答案．【解答】解：如图所示：一个涂成黑色的图形成为轴对称图形．故答案为：2．【点评】此题主要考查了利用轴对称设计图案，正确把握轴对称图形的性质是解题关键．16．在4×4的方格中有四个同样大小的正方形如图摆放，再添涂一个空白正方形，使它与原来的四个正方形组成的新图形是一个轴对称图形，这样的添涂方法共有 4 种．【分析】根据题意再添加一个正方形，使它与原来的四个正方形组成的新图形是一个轴对称图形即可．【解答】解：如图所示：故答案为：4．【点评】本题考查的是利用轴对称设计图案，熟知轴对称的性质是解答此题的关键．三．解答题（共4小题）17．有三个3×3的正方形网格，网格中每个小正方形的边长均为1．请在图①、图②、图③中各画出一个面积为2，形状不同的四边形，要求顶点均在正方形的格点处，且四边形为轴对称图形．【分析】本题可以选择画长为2宽为1的长方形、上底为1下底为3的等腰梯形及边长为的正方形．【解答】解：所画图形如下：【点评】此题考查了在正方形组成的网格中画一定面积的轴对称四边形，对于此类题目要熟悉掌握几种常见的轴对称图形，然后结合题意要求的面积进行设计作图．18．如图，阴影部分是由5个小正方形组成的一个直角图形，请用四种方法分别在如图方格内添涂黑二个小正方形，使阴影部分成为轴对称图形．【分析】如图，在四个图形中分别将两个小正方形涂黑，并使阴影部分成为轴对称图形．【解答】解：如图所示：【点评】本题考查了轴对称的性质和图案设计，熟练掌握轴对称的定义是关键，涂黑二个小正方形后，以是否沿一条直线折叠后能重合，作为依据，能则组成轴对称图形，反之则不能．19．如图，下列4×4网格图都是由16个相间小正方形组成，每个网格图中有4个小正方形已涂上阴影，在空白小正方形中，选取2个涂上阴影，使6个阴影小正方形组成个轴对称图形，请设计出四种方案．【分析】直接利用轴对称图形的定义分析得出答案．【解答】解：如图所示：【点评】此题主要考查了利用轴对称设计图案，正确掌握轴对称图形的定义是解题关键．20．如图，在相同小正方形组成的网格纸上，有三个黑色方块，请你用三种不同的方法分别在图①、图②、图③上再选一个小正方形方块涂黑，使得四个黑色方块组成轴对称图形．【分析】直接利用轴对称图形的性质得出符合题意的答案．【解答】解：如图所示：．【点评】此题主要考查了轴对称变换，正确把握定义是解题关键．。

利用轴对称设计美妙图案
房延华
数学不仅是思维科学，也是试验科学．下面采撷几例，请同学们和我一起在动手中欣赏数学的对称美和简洁美．
一、拼图
例1 已知每个网格中小正方形的边长都是1，请你在图2中以图1为基本图案，借助轴对称拼成一个完整的花边图案．
分析：设计图案问题一般具有开放性，可以根据自己想象设计出美丽的图案. 解：答案不唯一，提供如图3所示的两种图案．
二、图案设计
例2 图4为7×6的正方形网格，点A ，B ，C 在格点(小正方形的顶点)上．在图4中确定格点D ，并画出一个以A ，B ，C ，D 为顶点的四边形，使其为轴对称图形．
图4 分析：作图时，只需要找出这个图形的关键点和对称轴，利用对称轴图形的性质得出点D 的位置即可.
解：图5所示图案供参考：
①
②
图
2
图
3
图1
例3 某住宅小区拟栽种12棵风景树，若想栽成6行，每行4棵，且6行树所处位置连成线后能组成精美的轴对称图案，请你仿照图6在图7所示的方框中再设计两种不同的栽树方案．
分析：12棵树栽成6行（将行看成是线段，将树看成是线段上的点），每行都是4棵，因此每行必须与另外两行相交，且在交点处栽树，我们可以借鉴图6中的图案（在三角形的基础上设计出的轴对称图形）进行设计.
解：如图8所示.
A
B D A B C
D
C 图5 图
6 图
7 图8。

苏科版八上1.3《设计轴对称图案》教案
【百度搜索】双鱼吻莲①
【百度搜索】喜鹊登梅②
【百度搜索】双鱼枕③
问题：这两幅图形有什么共同特征？（它们都是轴对称图形）
你还见过哪些轴对称图形？
这些图形帖近生活，又给人以美的享受，人们常常利用轴对称设计
′
准备一组徽标、标志的轴对称图案，
让学生欣赏，同时提供设计素材。

要求贴近学生生活，突出运动主题，是轴对称图案。

小组合作，于下周一前各小组上交一份完成好的作
轴对称图形欣赏
【百度搜索】轴对称图形㈠。
