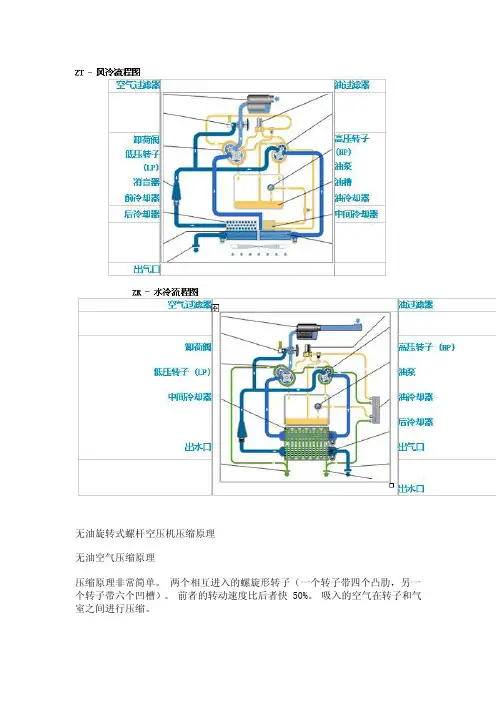

无油旋转式螺杆空压机压缩原理
无油空气压缩原理
压缩原理非常简单。
两个相互进入的螺旋形转子（一个转子带四个凸肋，另一个转子带六个凹槽）。
前者的转动速度比后者快 50%。
吸入的空气在转子和气室之间进行压缩。
无油旋转式螺杆空压机由于使用了高精度的同步齿轮，使转子表面间保持微小间隙，互相啮合的压缩转子之间绝不会接触。
消除了磨损，因而压缩空间中无需润滑油。
特殊的密封装置可防止空气沿着转子轴逸出，而分离的密封装置可防止油料从转子轴承进入到压缩腔中。
结果是产生 100% 无油和无脉动的空气。
1 - 转子的端部不覆盖进口；空气进入压缩腔。
2 - 空气被截留在由外凸肋和内凹槽形成的“腔”中。
3 - 随着转子的转动，该腔逐渐变小，从而对被截留的空气进行压缩。
4 - 压缩空气通过出口排
出
100% 无油优质空气由阿特拉斯•科普柯公司设计制造速度/容量比低可靠的无油旋转螺杆压缩技术完全同步的转子和有效的轴封装置 - 元件内部无需润滑 - 转子与转子之间不接触 - 转子运行速度大大低于临界速度 - 转子与外壳之间不接触 - 压缩腔内不会进油 - 无磨损没有排油处理问题整体效率高确保没有任何密封气体的无油空气。
阿特拉斯喷油螺杆空压机常见故障The manuscript was revised on the evening of 2021阿特拉斯喷油螺杆空压机常见故障空压机机在运行中若出现异常现象，必须立即查明故障原因，即时排除故障，待修复后才能继续使用。
切勿盲目继续使用以致发生不可预测的损失。
故障排除参照表：故障现象可能产生的原因排除方法及对策空压机无法启动1．保险丝烧断2．启动电器故障3．启动按纽接触不良4．电路接触不良5．电压过低6．主电机故障7．主机故障(主机有异常声,局部发烫)8．电源缺相9．风扇电动机过载请电气人员检修更换2．油气分离器堵塞3．电磁阀漏气4．气管路元件泄漏5．皮带打滑、过松6．进气阀不能完全打开2．更换新件3．清洗或更换新件4．检查修复5．更换新件、张紧皮带6．清洗、更换受损件停机后从空气滤清器吐油进气阀内的单向阀弹簧失效或单向阀密封圈损坏更换损坏的元件安全阀动作喷气1、安全阀使用时间长，弹簧疲劳2、油气分离器堵塞3、压力控制失灵，工作压力高1．更换或重新调定2．更换新件3．检查重新调定??一、各主要部件的定期保养和维护：为了使空压机能够正常可靠地运行,保证机组的使用寿命，须制定详细的维护计划,执行定人操作、定期维护、定期检查保养，使空压机组保持清洁、无油、无污垢。
主要部件维护保养参照下表进行:项目内容检查或更换周期（ｈ）小时备注5001000200025004000空气过滤器滤芯清除表面灰尘杂质√可视含尘量注意：A．按上表维修及更换各部件时必须确定：空压机系统内的压力都已释放，与其它压力源已隔开，主电路上的开关已经断开，且已做好不准合闸的安全标识。
B．压缩机冷却润滑油的更换时间取决于使用环境、湿度、尘埃和空气中是否有酸碱性气体。
新购置的空压机首次运行500小时须更换新油，以后按正常换油周期每2000小时更换一次，年运行不足2000小时的机器应每年更换一次。
C．油过滤器在第一次开机运行300-500小时必须更换，第二次在使用1500小时更换，以后则按正常时间每2000小时更换。
阿特拉斯空压机的技术参数及特点耐用的阿特拉斯空压机主机和无油螺杆技术是机组的核心，这使它成为业界比较大的机器,性能好的转子，可靠的大齿轮传动系统，先进的涂层，耐用的滚珠轴承系统，不锈钢空气密封，和独特的迷宫式密封设计，该设计提供了防止泄漏和腐蚀的双重保护。
几十年使用无油螺杆空压机的经验告诉我们，转子涂层是提高空压机性能的重要因素，专为无油空压机设计，由于其优越的表面附着力，和承受环境温度变化的能力，涂层为转子和主发动机外壳，提供了很好的保护。
环境温度设计，解决了不必要的停机，引起的散热不好，机组采用不锈钢管接头、铝水分离器及防腐元件，延长机组使用寿命，保证高品质的压缩空气，多种选择，您可以选择风冷或水冷式机组，两个单元都有较好的性能，同时，有很多选择供您选择，以满足您的不同需要，如户外安装，低温保护等选择。
阿特拉斯空压机智能控制，操作仪表面板，采用背光液晶屏，触摸按键，操作简单方便，功能齐全，所有参数均可预置，在显示屏上，可显示各种操作参数，显示警告、故障停机原因，并具有完善的自我诊断、监控功能，对故障原因和定位进行内存保存，也可通过通信接口与顺序，或用户DCS系统连接，实现多台机组之间的联合控制或远程自动控制，标准配置界面，用于远程信号监控或用户DCS连接。
减振技术，空压机、电机、油气分离器等主要部件，都是通过减振器安装在共同的底座上,运行平稳可靠，无振动，机组不需要专门建造基础或预埋地脚螺栓，安装非常方便。
无以伦比的可靠性，与其它产品种类的空压机相比，旋转运动功能部件，减少了企业很多的问题。
混合永磁电机内，没有一个电机通过轴承，直接驱动空压机，在运行时无需考虑不同齿轮、滑轮、皮带、联轴器和轴封等运动主要部件的磨损或更换。
阿特拉斯空压机的技术，独特的永磁电机智能设备，以及主机和电机，直接连接驱动系统,可以在更大的气体范围内，提供更多的压缩空气，而不增加功耗，在满负荷情况下，可以以比较小的能耗产生比较大的气体量，当负荷率低于百分之四十时，仍然保证这种效率，在整个气体调节速度范围内的运行效率高达百分之九十五。
阿特拉斯空压机知识
阿特拉斯空压机是全球领先的空气压缩技术制造商之一，主要生
产销售各种类型的空气压缩机，如活塞式压缩机、螺杆式压缩机、离
心式压缩机等等。
以下是阿特拉斯空压机的一些基础知识：
1. 活塞式压缩机
活塞式压缩机是一种通过活塞的上下运动将气体压缩的压缩机。
它主要由气缸、活塞、连杆、曲轴等部件组成。
活塞向下时，气缸内
的气体被压缩；活塞向上时，气缸内部产生负压，从外部吸入新鲜空气。
阿特拉斯空压机的活塞式压缩机具有结构简单、维护方便等优点，适用于小型空气压缩系统。
2. 螺杆式压缩机
螺杆式压缩机是一种通过两个螺杆运动将气体压缩的压缩机。
它
主要由主轴、从轴、壳体、螺杆等部件组成。
两个螺杆在转动时，气
体被吸入，通过螺杆齿轮的挤压和旋转，达到压缩的效果。
阿特拉斯
空压机的螺杆式压缩机具有结构简单、噪音小、高效节能等优点，适
用于大型空气压缩系统。
3. 离心式压缩机
离心式压缩机是一种通过离心力将气体压缩的压缩机。
它主要由
进气口、离心叶轮、漏气环、排气室等部分组成。
离心叶轮高速旋转时，气体被吸入并通过离心力被压缩，最终排出压缩空气。
阿特拉斯
空压机的离心式压缩机具有高效节能、维护方便等优点，适用于大型
空气压缩系统。
阿特拉斯空压机广泛应用于各种领域，如汽车、石油、化工、建筑、电子制造等。
在使用空气压缩机时，需要注意压缩机的安装、维护、保养等方面，以确保压缩机的正常运行和使用寿命。
未知驱动探索，专注成就专业
阿特拉斯空压机
阿特拉斯空压机（Atlas Copco）是一家全球领先的空压机制造商和供应商。
该公司成立于1873年，总部位于瑞典斯德哥尔摩。
阿特拉斯空压机提供广泛的空压机产品，包括游标卡盘式、液压卡盘式、离心式、螺杆式、活塞式等不同类型的空压机。
阿特拉斯空压机的产品广泛应用于各行各业，包括制造业、建筑业、石油和天然气行业、食品和饮料行业等。
阿特拉斯空压机以其可靠性、高效性和创新性而闻名，是全球许多企业的首选空压机供应商。
1。
书山有路勤为径；学海无涯苦作舟
阿特拉斯空压机特点及优势
阿特拉斯空压机特点及优势：
1.加工精度好,噪音低Atlas Copco的GA型螺杆压缩机以其先进的X齿型,使得机器的冲击、震动、噪音最大限度的降低,从而有效延长了运动部
件的
2.寿命长如100HP的噪音仅为68分贝(1米以内),表明压缩机运动部件加工精度高,噪音小,材质好,冲击、振动小,整机的使用寿命长,这实际上反应了机器的设计和加工水平。
噪音是机械设备整机性能的重要指针,又
是环境保护的必达指标。
3.压缩机马达、电气部件配置高在电机的配置上Atlas Copco组装机采用防护等级为IP55、绝缘等级为顶级F级,而实际温升仅为B级的西门子电机,比其它公司采用的防护等级仅为IP23的电机部份,防尘、防水性能分别高四级和二级,这对炎热潮湿的地区和灰尘较大的用户尤为重要,马
达的防水、防尘性能差会使电机过载、发热、甚至烧毁的危险性大大增加,而我公司压缩机的所有电控部份包括Y--△(起动的电流小)启动器,均采用在德国本土生产的西门子公司产品,以保证在多次启动时准确无误,增加在
控制方面的高可靠。
4.先进的计算机控制Atlas Copco压缩机用MARK第四代计算机进行控制,功能强大,具有监测点多,大屏幕数字式连续显示(四行数据),可现场编
程等优点,并有自动侦错能力和自动记录、集控、运控功能,管理方便。
而其它许多品牌的压缩机或采用功能较为简单的电子型并配合机械仪表, 或采用单行显示的单板机进行控制,监测点少,功能少,故障时也只是亮灯
显示。
专注下一代成长，为了孩子。
阿特拉斯螺杆空压机说明书一. 控制屏(图1.1)电脑显示屏/按钮/键代号名称功能1 停机按钮按此键停止空气压缩机,显示屏退出.空压机将空载运行大约30秒后停机.2 启动按钮按此按键启动空压机.显示屏显示调节器的运行状态.显示屏退出(如果空压机手动调为空载时)3 显示器显示出空压机的运转状态,协助需求或故障4 翻业按键在显示屏上翻页5 横移按键用水平箭头选择显示参数,只有向右的箭头对应的参数才能修改6 LED上的电压显示开关开启时的电压7 LED总报警当维护器警告或停机警告条件存在时或传感器不受控制时报警灯亮8 LED总在传感器的停机功能消失或紧急停机后的情况下报警灯会闪烁.9 功能键控制并执行程序.S3 紧急停机按钮在紧急情况下立即停止空压机,在修复后.将此按钮拔出.10 报警符号11 自动运行符号12 电源指示灯(1.1)二. 功能键使用的功能键:手动调节空压机的负荷调出或设定程序重新设定电动机的过负荷,停机,维护器信息或紧急停机.进入调节器所收集的数据.功能键都根据显示菜单的不同而不同.实际上都缩写并显示有关键的最底部一行,普通的缩写如下:缩写名称功能Add 增加指令用来增加空压机的自动启动/停机(日期)Back 返回指令返回到的选择或菜单Canc 取消当设定参数有误时.用来取消已设定的数dle 删除用来删除空压机的自动启动/停机时间Help 帮助帮助寻找Atlas Copco的内部地址Lim 上下限显示允许设定的上下极限数据Load 负载手动操作空压机负载Main 回到主目录从任一画面回到主目录Menu 菜单从主画面开始可进入子目录Menu 菜单从任一子目录返回到先前的目录Mod 修改修改设定参数Prog 编写输入将新的设定数据编写输入Rset 重新设定重新设定计时器及信息Rtrn 回归回归到前一页或前一目录Unld 空载手动操作空压机空载Xtra 额外的找寻调节器的构造模式三. 控制程序的功能程序/功能说明主屏幕简单地显示空压机的运转状态,是进入所有功能画面的出入口状态数据调出空压机的维护功能状况:停机.停机警告,维修期限快到的警告以及警告的数据,也可重新设定停机参数,马达超载和维修条件的数据.测量数据可调出:实际测量数据,还有如马达的超负荷保护这样一些输入数据计数器可调出:运行时间,带负荷运转小时数,马达开启次数,电脑运行时间数,负荷循环次数.试验试验显示屏修改设定修改以下设定:参数(如空载和负载时的压力)保护(如停机温度)维护计划.维护器调出维护计划并重新设定计时器已存数据调出上次关机,紧急停机时已存的数据1.5.2 主屏幕当开启电源开关时,主屏幕自动简单地显示空压机的操作状况.Delivery Air(输送空气)Bar(压力) 7.0 ↓Auto Loaded(自动负载)Menu(菜单) Unld(空载)F1 F2 F3如果功能键或↓几分钟不用的话显示屏就自动返回到主屏幕.无论在哪个子目录,只要按:Main就会返回到主目录.1.5.3 调出其他子菜单.从主目录开始: 用↓可快速浏览空压机的实际状态(见1.5.4节) .按Menu键(F1),供选择的数据就会跟在水平箭头后面:也可按横向移动箭头5来选择这个菜单或用↓来翻页到带有水平箭头的子目录为止,然后按水平键来选择这个菜单.1.5.4 迅速查看空压机的实际状态步骤1.从主目录开始(见1.5.2节),按↓键,就会显示相似下面的一个画面:Auto Operation(自动运转)Local Control(负荷控制)Tiner Active(激活计时器)Main (主画面) Help Xtra ↓F1 F2 F3图1.11所示为空压机实际状态显示第一行指出调节器的运行是自动还是手动的:<Auto Operation>表示调节器自动调节空压机的运转.如:Local(负载),Unlocal(空载),根据程序参数Sotp(停机)和 Restart(重启).<Man Operation>表示手动操作,如果在主屏幕上按了”Unload”键后调节器的自动压力控制就被打断了.第二行指出调节器是现场控制方式(Local control)还是远程控制方式(Remote control): <Local control>表示Start/Stop,load/unload(即开启/停止,负载/空载)的按钮是激活状态,可直接按.<Remote control>表示功能键是远方控制的,就地操作无效.第三行表示为计时器的开机停机命令是否在激活状态,见(1.15.13)2. 按↓键可以获得其它数据(如空压机的实际运行条件)1.5.5 状态数据菜单状态数据子目录给出了有关空压机保护功能的状态信息(如停机 .停机警告,维护器警告和一般警告)以及重新设定停止,马达超载和服务条件.步骤:从主屏幕开始(见1.5.2)按Menu(F1),用水平箭头选择状态数据.按横向移动键(LED中的5)1.5.5.1无信息存在在这种情况下,LED的7不存在,显示屏的信息表明所有条件正常(Fig1.12)All conditionsAre OKMenuF1 F2 F3图1.12状态数据屏的实例1.5.5.2 有停机信息存在在空压机停止时,LED中7会闪光.如果是由于空压机的出口温度过高导致的停机,就会显示以下屏幕: Element outletC 122Shd Max 120Menu** **RsetF1 F2 F3图1.13状态数据屏的实例1. 指示器(**)会闪光.屏幕显示传感器(空压机的出口)的实际可读温度(122℃),及空压机停机(Shd)设定(120℃).2. 可以继续翻页到其它菜单,检查其它参数值.当返回到数据菜单时,可供选择的(“Shutdowns”会闪光,按横向移动键5返回到停机屏幕来选择(“Shutdowns”).重新设定停机参数1. 关闭电源开关后处理问题,在修复完毕并且停机显示消失后,开启电源开关,按Rset(重新设定)键.2. 按Menu和 Main键返回主屏幕并按I键重新启动空压机.马达超载之重设1. 关闭电源开关并处理问题,过负荷继电器(F2)冷却后会自动重新设定,但冷却风扇的断路器(Q15)必须重置.开启电源开关,按Rset(重新设定)键.2. 按Menu和Main键返回主屏幕并重启空压机.1.5.5.3存在停机警告信息1.如有停机警告出现,LED上的7灯亮,会出现类似下面的屏幕:Delivery airBar 7.0*Shutd Warn*Menu** **UnldF1 F2 F3图1.14停机报警的实例2指示器(**)闪光和信息*Shutd Warn*会交替出现,无论空压机是空载还是带负载运行.3. 按Menu和横向移动键5来选择状态数据菜单:保护(Protection)会闪光.4. 按横向移动键5来选择报警闪光项.屏幕显示如下:Element outletC 116Shdw Max 110Menu** **F1 F2 F3图1.15停机报警的实例屏幕上说明空压机温度太高(116℃),参照第六节修复问题.5. 如有需要,按O键直到空压机停止为止.6. 关闭电源开关,检查并修复空压机.7. 当报警条件除去时,报警信号也会消失.1.5.5.4出现维护器报警信号1.LED上的7灯亮,会出现类似下面的屏幕,如图1.16所示:Delivery airBar 7.0*Serv Requir*Menu** **UnldF1 F2 F3图1.16报警屏幕的实例2指示器(**)闪光和维护器报警信号会交替出现,无论空压机是空载运行还是带负荷运行.3. 按Menu和横向移动键5来选择状态菜单:维护器项(Service),闪光4. 翻页并按横向移动键5来选择下面二报警闪光项:<Inputs>:如果维护器超出了预设的报警标准(如油分的最高压力露点).见8.2节.<Plans>:如果维护计划时间间隔超限.5. 停止空压机并关闭电源6. 如果维护器信息为上述的<Inputs>(油分故障):就更换分离器.开启电源,翻到状态数据菜单的<Inputs>并按Rset键,重新设定维护信息.7. 如果维护器信息为上述的<Plans>:执行有关指示计划的维修动作,重新设定1.5.15节里记述的有关计划的计时器.1.5.5.5 出现报警信号及处理1. LED上的7灯亮,在屏幕上会出现一个报警信息.2. 指示器(**)闪光和服务报警信号会交替出现,无论空压机是空载运行还是负荷运行.此警告指出:空压机的冷却水,冷却水的出口温度超过了设计报警温度.内置干燥机(配有干燥机的空压机),露点温度超出了报警温度.3. 停机4. 关闭电源,检查并修复空压机.1.5.6 测量数据菜单功能:按Menu(F1) 按↓到 Measured data 画面按横向移动箭头5激活菜单Delivery airBar 7.0Menu ↓F1 F2 F3图1.17状态数据屏的实例2按↓可见一组实际测量数据(见图1.9)3. 如果有一个传感器连接到了停机,维护器或报警功能上面的话,只要按横向移动箭头5就可以调出与其有关的实际测量数据.1.5.7 计数器菜单功能: 允许操作员调出:运行时间带负荷时间马达启动次数电脑运行时间步骤1. 从主屏幕开始(见1.5.2) 按Menu(F1)按↓到Counters画面按横向移动箭头5激活此菜单2. 按↓就可见到上面提到的数据.(也可见图1.9)1.5.8 试验菜单功能可修改图1.9提到的许多数据.步骤1. 从主屏幕开始(见1.5.2) 按Menu(F1)按↓到Modify setting画面,按横向移动箭头5激活菜单2. 水平箭头将指向Display test选项.3. 按→←第一条(负载压力)及它的设定都会出现4. 使用↓翻到水平箭头指向的已修改的参数.1.5.10.1 空/负载上下限压力修改压力段如果合适的话,操作员可以随空/负载压力的不同而设定二个压力段(1段和2段).1段的设定指示为:<Loading pressure>及<Unloading pressure>,2段的设定指示为:<Loading pressure2>及<Unloading pressure2>.例如:1 段压力设定:Loading pressur: 6.4barUnloading pressur: 7.0bar2 段压力设定:Loading pressur: 4.0barUnloading pressur: 6.0bar步骤1. 负载压力参数的设定1) 参照上节选择负载压力参数:Loading pressBar 6.0Menu Mod ↓F1 F2 F3图1.18为修改参数菜单3).Lim(F2)键可查看参数的上下限,用↓或↑调整压力参数值.4).按Prong(F1)编写输入新设定值,或按Canc(F3)取消修改操作.2. 修改空载压力的设定同上.3. 如果需要修改空/负载压力段2的话,则重复上述步骤..1.5.11 修改保护设定功能1. 修改保护设定停机保护(<Shd>)由于出口温度的问题停机警告(<Shdw>)由于出口温度的问题警告(<Warn>),如:冷却水回路或露点警告维护器报警(<Serv>),如:DP油分故障(最大压力降)2. 检查空压机的一些情况,如:马达超载通讯的状态.图1.9所示的参数表.注意:有些参数不能修改步骤1. 从主屏幕开始(见1.5.2)按Menu(F1)按↓到Modify setting画面,按横向移动箭头5激活此菜单2. 用↓翻页,水平箭头将指向Protection选项.3. 按→←第一条(Delivery air)及它的值都会出现.4. 使用↓翻到水平箭头指向的已修改的参数.1.5.11.1 温度上下限之设定修改1.参阅上节选择出口温度参数(Element outet):Element OutletC 94 →Shd Max 120Menu Mod ↓F1 F2 F3图1.20为修改参数菜单2.上屏幕显示的是正常温度94℃及停机温度120℃.按MOD(F2),数字120闪动,如图1.21所示: Element OutletC 120(闪动)Prog Lim Canc ↓F1 F2 F3图1.21为修改参数菜单3. Lim(F2)键可查看参数的上下限。
阿特拉斯空压机保养项目及方法一、保养项目阿特拉斯空压机除三级保养项目外，另需：1、检查螺杆空压机电气部分的接头接触及绝缘阻值；2、更换电机润滑脂（每运行8000小时更换一次），如设备说明书有参数则以说明书为准；3、清洗减荷阀（进气阀）；4、清洗最小压力阀（压力维持阀）；5、清洗回油单向阀；6、清洗温控阀；7、清洗冷却器；8、清洗水气分离器；9、校正所有参数。
注：以上保养应在设备确认无电、无压力后方可进行。
二、操作方法：1、检查螺杆空压机电气部分的接头接触及绝缘阻值：空压机的电气部分分为主电路、控制电路和信号变送（温度、压力传感器）电路。
空压机由于运行时产生的震动，常时间后部分电线接头会出现松动现象，电线接头松动轻则引起机组不能起动，重则引起保护功能失效、电弧短路、触电等严重性灾害。
因此，电气部分应定期检查。
检查时可用手逐个摆动电线，感觉线头的松紧度，松动的线头则应紧固；另外，需用摇表检测电动机、设备与地的绝缘，绝缘电阻应控制在500兆欧以上，否则应做烘干或维修处理。
2、更换电机润滑脂：电动机的前端及后端装，在适当的润滑下才能保证寿命，正常工作，因此应定期注入润滑脂，润滑脂的型号应根据各厂家提供的参数选择。
3、螺杆空压机清洗减荷阀（又称进气阀）：3.1减荷阀组成：减荷阀由阀体、阀芯（活塞）、气路集成块、电磁阀及比例阀（容调阀）等部件组成。
3．2减荷阀作用：减荷阀主要控制空压机的加载（螺杆空压机重车）、卸载（空车）、比例（容调）控制作用，另外可防止空压机停机时润滑油从主机喷出3．3减荷阀拆卸：1拆下减荷阀与空气过滤器连接的软管；2拆除其它所有部件与减荷阀相连的气管；3拆除电磁阀线圈；4拆除减荷阀与主机组装的螺母并取下；5将减荷阀移至铺有洁净纸皮或相关洁净铺设的地面。
3．4清洗减荷阀：（螺杆空压机清洗剂应选用肥皂水、柴油、清洁汽油、天纳水等，应根据污垢的程度选用上述清洗剂，一般推荐使用肥皂水或柴油进行清洗）3．4．1拆电磁阀：拆下电磁阀并检查电磁阀内的O型圈及密封片是否需要更换（提醒：如果不熟悉进气阀还请记下所拆卸的该元件位置，以免装回时出错），如无须更换的将拆卸的螺丝、O型圈、密封片、电磁杆、芯等元件放入事先准备好的容器内，并放入适当清洗剂浸泡（注：在选用汽油和天纳水作清洗剂时请不要将O型圈等橡胶制品浸泡过久，以免腐蚀）；3．4．2拆比例阀：将比例阀从阀体上拆下，然后拧出调节螺母（拧前最好在螺母上做一下记号，以免装回时比例值偏差太大），取出阀芯、O型圈、U型圈、弹簧并检查O、U型圈是否需要更换（螺杆空压机拆下的所有密封圈和弹簧都须做该项检查，在下面的讲述中就不重复说了），将拆下的元件放入清洗剂中浸泡。
