阿特拉斯空压机安装实例解析

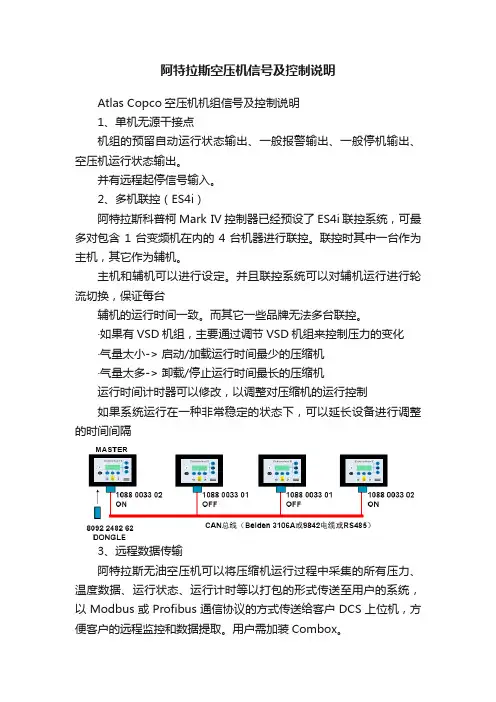

阿特拉斯空压机信号及控制说明
Atlas Copco空压机机组信号及控制说明
1、单机无源干接点
机组的预留自动运行状态输出、一般报警输出、一般停机输出、空压机运行状态输出。

并有远程起停信号输入。

2、多机联控（ES4i）
阿特拉斯科普柯Mark IV控制器已经预设了ES4i联控系统，可最多对包含1台变频机在内的4台机器进行联控。

联控时其中一台作为主机，其它作为辅机。

主机和辅机可以进行设定。

并且联控系统可以对辅机运行进行轮流切换，保证每台
辅机的运行时间一致。

而其它一些品牌无法多台联控。

·如果有VSD机组，主要通过调节VSD机组来控制压力的变化
·气量太小-> 启动/加载运行时间最少的压缩机
·气量太多-> 卸载/停止运行时间最长的压缩机
运行时间计时器可以修改，以调整对压缩机的运行控制
如果系统运行在一种非常稳定的状态下，可以延长设备进行调整的时间间隔
3、远程数据传输
阿特拉斯无油空压机可以将压缩机运行过程中采集的所有压力、温度数据、运行状态、运行计时等以打包的形式传送至用户的系统，以Modbus或Profibus通信协议的方式传送给客户DCS上位机，方便客户的远程监控和数据提取。

用户需加装Combox。

科普柯阿特拉斯·空压机安装指导空压机正确安装很重要，不注重安装要求，将会导致空压机不能正常运行甚至带来额外的高额维修费用；因安装不良所产生的空压机故障不属于保修范畴，阿特拉斯·科普柯专业人员到达现场也将无能为力；本片收集了大量安装实例，从八个方面介绍正确安装方法和部分客户因安装中存在的隐患，并由此带来不良的严重后果；这八方面内容分别如下1安装平面示意图介绍；2空压机机房环境选择；3空压机机房通风要求；4 空压机进排风管道安装注意事项；5空压机管道连接要求；6空压机供电系统安装要求；7空压机供水系统安装要求；8空压机后处理设备位置排列及压降问题；1参照空压机安装平面示意图进行安装2空压机机房选择应宽敞、通风良好机房尽可能避开多粉尘环境及具有有害腐蚀气体的场所OK2.1空压机处于多粉尘环境中运行将会影响空气过滤器使用寿命，增加维修成本，也将减少空压机产气量；×2.2多粉尘环境也将影响主电机散热，主电机长期高温运行，会促使电机绝缘老化，甚至烧坏电机；×2.3空压机吸入空气中，含腐蚀性有害气体将会导致螺杆腐蚀并损坏；×2.4空气中含腐蚀性有害气体也将导致气水分离器铝合金腐蚀，影响汽水分离效果；×2.5空气中腐蚀性有害气体会导致空压机管道腐蚀，直接影响螺杆使用寿命；×3空压机、贮气罐不能安装在没有通风设施的机房内×30℃－40℃－50℃↑3.1不将压缩机产生的热量，用管道直接排出机房外，机房高温会影响空压机正常使用；×3.2机房内压缩机，需分别独立用排风管道，把所产生的热量直接引出室外；OK3.3安装排风管道要注意空压机顶部排风口截面面积、高度和长度；OK<2.5m4空压机排风管道不能连接到一个出风口，这将导致某台机组背压提高，排风受阻而高温；×4.1空压机管道太长并连接到一个排风出风口这也将导致空压机排风受阻、高温跳机；×4.2空压机排风管道，截面面积不能变径、缩小，也不能拐弯太多、太长；×4.3空压机排风管道高度不够，也会导致排风阻力增加出现机器高温；×4.4空压机排风管道出口不要安装百叶窗否则将导致排风不畅，机器温度增加；×4.5如多台空压机排风管道汇并到一个排风出口，建议安装抽风机增加排风流速把热量引出室外；OK抽风机4.6在机房顶部安装导流排风罩能有效地把机房热量排出室外，降低机房温度；OK4.7在空压机排风管道侧面安装排气风扇OK 能把机房热量排出室外；能帮助提高空压机排风流速；4.8为了防止空压机房产生负压，可以安装进风管道直接引进室外空气；OK4.9空压机进风口一般不建议安装预过滤网，如需要安装预过滤网表面积必须足够大；OK4.10如空压机空气想从室外引进，空压机进气管道应分别独立引入每台空压机进口；×以下安装，当某台机组故障停机时，故障机内热量会进入其他机组吸入口5空压机空气输出管道与总管道不能“T”字连接，以防停机时总管道产生的冷凝水倒流入机内；×5.1空压机空气输出管道与总管道连接，正确的方法应从总管道顶部进入；OK 总管道空气输出管道5.2如多台空压机并网输出空气，空压机输出空气管道口不要装止回阀；如下安装，当某台机组出现微小泄漏时，会导致某台机组加卸载过分频繁×5.3MD 干燥机再生空气管道需保温，以保证再生空气温度＞130℃以上；OK 截止阀再生空气管道需分别安装截止阀和调节再生空气用的碟阀；碟阀5.4空压机手动、自动排水管道要分别、独立通往排水沟，以便于观察冷凝水正常排放；OK5.5冷凝水排放管道不要并入一根总管道，以下安装不便于观察冷凝水是否排放；×5.6冷却水进水管道要装预过滤网OK 能防止杂物堵塞冷却系统预过滤网选择30至40目空气过滤系统的客户1空气入口要求安装一段6倍于管径的直管段；2和入口膨胀节相连的入口管必须保证容易拆装以便日后机器的维护保养；3空压机进出口管线底部必须有支撑架，以避免管线的重量对机器造成应力；空气过滤系统的客户调试前客户需制作和安装不锈钢滤网（40－80目）6空压机供电电源线入口，要安装进线盒，供电电缆进线引入需有一定弧度；OK6.1空压机供电电源不安装进线盒，运行中可能导致割破电缆出危险!×6.2供电电缆尺寸按每平方毫米载流2A计算，接地线截面积一般为供电电缆二分之一；OK6.3供电电缆线径截面较大时，为保证有效载流和良好的接触面积，电缆线可与铜牌相连接；A CB OK6.4为增加电缆线鼻与接触器良好接触和载流量，电源电缆可分别连接到K21和K23接触器上；建议把原有连接方式改动一下；6.5三相交流供电电压安装要求1三相交流380V电压允许波动范围±5%；2电压1%的不平衡将引起某相电流超10%；3电压3.5%的不平衡将使电机温升增加25℃；4频率范围允许50 HZ ±1%；(0.99~1.01)；6.6高压电机安装注意事项-螺杆机1 Atlas Copco高压电机起动，标配的是西门子高压控制柜；2西门子高压柜内应具有：高压隔离开关、高压熔断器、低电压保护F6、真空接触器K21、过流保护F21等；3 Atlas Copco空压机电控柜内继电器K13，提供一组常开触点去控制西门子高压柜内真空接触器K21起动、停止；4空压机电控柜和高压柜之间控制回路需布置一根7x1.5mm2屏蔽电缆；（F6/F21 x 2；K21 x 2；合闸反馈信号x 2；接地x 1，在Atlas Copco调试工程师到达现场前，客户仅需布线，严禁连接！）5为确保失电时空压机能迅速停机，空压机T1变压器单相380V电源需来自高压柜同一侧；6高压柜内发出的低电压、过流保护信号必须送给空压机电脑6.7以下是Atlas Copco采用一组常开触点启动方式的，西门子高压柜控制电路；3000/6000V/10000V高压电源高压隔离开关高压熔断器F6低电压保护K21真空接触器F21过流保护主电机M2、M3风扇电机6.8高压电机安装注意事项-螺杆机但部分客户，高压柜采用合闸和脱扣二个信号供高压电机起动、停止；Atlas Copco公司采用一个信号（即K13闭合开机，断开为停机）的控制方式不能直接应用于部分客户高压控制柜上：Atlas Copco原则上只推荐采用一个控制信号方式作为起动、停止高压电机；为了寻求一种可操作方案，解决采用合闸和脱扣二个信号作为起、停方式的客户，引荐电路如下：Atlas Copco只是提供一种建议供客户参考，引荐电路中所增加的中间继电器ZJ、时间继电器ST1、ST2由客户自行采购并安装；6.9如下电路是采用合闸、脱扣二信号启动方式的高压控制柜（仅供参考）；K13：中间继电器为Atlas Copco 空压机提供的一组开/停信号；ZJ ：中间继电器（客户自行采购）；ST1：合闸时间继电器（客户自行采购）得电计时延时断开；ST2：分闸时间继电器（客户自行采购）得电计时延时断开；L N ZJ ZJ ZJ K13ST1ST2ST2ST1HZ FZ K13S1S2合闸信号分闸信号延时2秒延时2秒2s 2s6.10以下是Atlas Copco供离心机使用的西门子高压控制柜电路；低电压信号F6起停信号K13高压合闸反馈信号过载信号F21电机电流信号1Atlas Copco离心机标配的也是西门子高压柜，结构和螺杆机相仿；2增加了T61电流互感器，信号需通过4-20mA电流变送器（自行采购）客户供电系统不管采用TN、IT、TT接地方式，（即零线N、地线PE分别接地或合并接地方式）变频机外壳必须提供单独的接地保护，以避免干扰VSD 变频设备不建议和其他的功率因数补偿器或开停式电容设备安装于同一段变压器下，以避免脉冲信号干扰；变压器变压器VSD 功率因数补偿器其他设备大容量开停式电容设备10000/6000V380V VSD ×7安装供水系统应注意的问题1选择水泵应考虑足够的流量和扬程；2水质须进行化验并采取相应的水处理措施；3冷却水供水压力应为3.0─5.5bar，进回水压差＞1.5bar；4冷却水进水温度最高为35℃；5供水流量Q=[KW/(4.2xΔT)]x3.6吨/小时(ΔT =8℃)；6冷却水进水管道应安装过滤网（30－40目/cm2）；7冷却水避免使用深井水和冷冻水；8冷却水供水管道末端应加装排污阀；7.1冷却水没有作水处理工作，导致冷却器结垢和堵塞现象，影响空压机正常热交换；×。

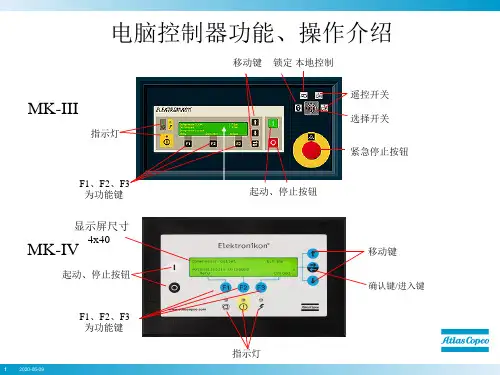

1 显示屏-键1 典型显示图显示器有四行：1 前三行:——显示屏显示传感器的名称和实际的读数。

——测量值的单位和传感器的实际读数。

——关于空压机运行的信息（空压机停机，等等），保养要求（比如油过滤器和空气过滤器）或者是故障信息（比如故障停机）2滚动键（↑↓）:——这些滚动键标有垂直的箭头，允许滚动显示屏。

——只要在显示屏的最右边的位置上有一个指向下面的箭头，其对应的滚动键就可以用来查阅下面的内容3 表格键( = ):该键标有两个水平箭头，允许操作者选择标有水平箭头的参数。

只有后面跟着指向右面的箭头的参数才可以修改,3功能键(F1/F2/F3):——用于查阅或编制设定值,——复位电机过载，故障停机或保养信息，或紧急停机,——查看电脑控制器收集到的所有参数,——(F1/F2/F3)所对应的功能根据显示的菜单变化而变化，它们的实际功能显示在显示屏的底部，刚好在相应的功能键的上面。

最常用的功能中英文对应如下:Automatically Loaded 自动加载Automatic Operation 自行运行matically Loaded 自动卸载Locally controlled 本地控制Remote controlled 遥控控制Manual Operation 手动运行Manual Unloaded 手动卸载Unioad 卸载Running hours 运行时间Loading hours 加载时间Main Screen 主显示屏Shutdown 故障停机Compressor Outlet 压缩机排气口Show More 更多Add 增加指令用来增加空压机的自动启动/停机(日期)Back 返回指令返回到的选择或菜单Cancel 取消当设定参数有误时.用来取消已设定的数dleete 删除用来删除空压机的自动启动/停机时间Help 帮助帮助寻找Atlas Copco的内部地址Limits 上下限显示允许设定的上下极限数据Load 负载手动操作空压机负载Main screen 回到主目录从任一画面回到主目录Menu 菜单Modify 修改修改设定参数Status Data 状态参数Shutdown 故障停机Shutdown Warning 故障停机报警Motor overload 电机过载Running Hours 运行时间Program 编写输入将新的设定数据编写输入Reset 重新设定重新设定计时器及信息,定时器或复位Rtrn 回归回归到前一页或前一目录Maximum 最大值Shutdown Maximum 故障停机最大设置值Reset 复位All protection functions are OK 所有保护功能都正常Protection Function activated 保护功能激活permissive start 允许起动条件Not normal 不正常Normal closed 常闭Related protection settings 相关的保护功能设置Element 主机头排气口Dp air Filter 空气过滤器上的压降No Service required 无需保养Service tequierd 需要保养Oil filter 油过滤器Related Service settings 有关的保养设置值Service Maximum 保养最大设置值Programmable settings 可编制设置值Delay at signal 信号延迟The timer is Not activated 定时器没有激活Configuration 配置Xtra 额外的找寻调节器的构造模式Extra 寻找关于安装的电脑控制器的信息List 列出已输入的开机/停机指令（日/小时）Show More 快速浏览压缩机的运行状态；Select 选择子菜单或阅读显示屏上显示的选项的详细情况2开机作业1 开机前检查事项（1）检查冷凝循环水压力（2）检查机器内油位是否正常（橙色为高位，运行绿区为正常，红区为低位需补专用油）有没有油的跑、冒、滴、漏的现象；（3）供气管道的手动阀门都在开启状态（4）机器排污阀门都在关闭状态（5）过滤器的排污有自动排污阀的阀门应开启（6）不带自动排污阀的阀门应关闭；（7）电源送到空压机后，检查空压机本身的电脑控制显示器内的状态参数，压力，温度都为正常，与实际相符，没有报警。

INSTALLATIONAND COMMISSIONING 安装与调试注意事项一空气压缩系统的标准安装方案能减少空压机的加卸载周期，平缓压缩气的波动，减少能源消耗能在不间断供气的情况下快速完成管道过滤器保养工作G size I series ---training course 2006为防止设备平繁加卸载，选配贮气罐的容积不能小于总供气量的15%有条件可选择30%以上总气量的储气罐G size I series ---training course 2006二地基安装要求按空压机底面积做一个高10CM的水平地基G size I series ---training course 2006三管道安装空气输出管道避免T字形安装易造成冷凝水向压缩机内累积G size I series ---training course 2006G size I series ---training course 2006在多机并联时正确的压缩空气输出管道安装压缩机主热风排出冷干机热风主管道有约1~2°向下倾斜角以防止冷凝水沉积各台机应以斜n 形方式接入主管送气方向散热冷风散热冷风冷凝水管道要分别独立通往排水沟OK G size I series ---training course 2006水冷型机必需在进水口处加装管道过滤器用于排放冷却水和清洁冷却系统的小阀门G size I series ---training course 2006GA机通风方法和流量（单向通风的原则）1234方法1和3 风冷方式Q V=1.06N/dt GA（P)Q V=（1.06N+6)/dt (FF)水冷方式Q V=0.16N/dt GA(P)Q V=(0.16N+6)/dt (FF)QV=通风量(M3/S)N=电机的功率(KW)dt=机房温升方法2和4通风量需要和压缩机风扇的风量相吻合G size I series ---training course 2006在多尘及多纤维环境需加预过滤器，预过滤表面积须比压缩机进气截面积大4—6倍G size I series ---training course 2006218注意排风管道高度和长度>1m<2.5mG size I series ---training course 2006注意机房室内进风G size I series ---training course 2006注意把机房热量排出去G size I series ---training course 2006百叶窗横截面积尽量大于排风管之横截面积G size I series ---training course 2006压缩机、贮罐、干燥器、DD、PD、QD位置排列Z Z GARRRMDFDDDDDDDFD PDG size I series ---training course 2006空气的质量要求1进气温度0°C＜40°C2避免水雾、酸雾、油雾3 避免多粉尘、多纤维的环境G size I series ---training course 2006冷却水的质量要求(开启系统) 标准水质mg/L1 氯离子Cl<150 7 粒子总数< 7502 流酸根离子SO4 < 250 8 氨NH4 < 0.53 悬浮物as SIO2 < 10 9 铜< 0.54 自由氯(Cl2) < 2 10 铁< 0.25 碳酸钙asCaCo3 < 50-500 11锰< 0.16 有机物KMnO<10 12 氧< 3G size I series ---training course 2006供水系统应注意的问题1 选择水泵应考虑流量和扬程2 供水流量为Q =[KW/(4.2xΔt)]x3.6吨/小时(Δt按8°C计算)3 供水管道进口装过滤器4 避免使用深井水5 水质须化验并采取响应的水处理方法6 进水压力为3.0—5.5巴(要保证进水管口和出水管口压差1.0bar)7 进水温度最高为35°CG size I series ---training course 2006G size I series ---training course 2006大于120mm 2的电缆、每相可用二根电缆取代接地需牢固、可靠四供电电气线路系统的选择和安装考虑到载流截面积和安装难度，进线电缆请选用多股软芯电缆三相电源电压要求三相380V电压波动允许±5%, 400V/360V三相电压1%的不平衡会引起某相电流超10%三相电压3.5%的不平衡会使电机温升增加25℃频率范围允许50 HZ ±1%G size I series ---training course 2006Commissioning 调试G size I series ---training course 2006调试用润滑油x1 x 2 x 4 拆除紧固螺丝G size I series ---training course 2006螺杆的正确转动方向以齿轮箱标注的方向为设备的正确转动方向否则将导致螺杆卡死损坏G size I series ---training course 2006正确的转向冷却风向G size I series ---training course 2006ZT/ZR 15 –45 减震胶的功能恢复Z 30-45 紧固螺丝旋出长度，齿轮箱座41mm , 马达座38mm.Z 15-22 紧固螺丝旋出长度，齿轮箱座51mm，马达座70mm.早期齿轮箱座防震护套位置减震胶功能的恢复能避免压缩转子过早磨损！G size I series ---training course 2006ZT/ZR 15 –45 干燥剂的位置及去除1Flange2Label3Pipe4Bag with bolts/O ring5CouplingLocation of silica gel bags(typical example)硅胶干燥剂在HP进口处的位置G size I series ---training course 2006G size I series ---training course 200612345678G size I series ---training course 200612345678。

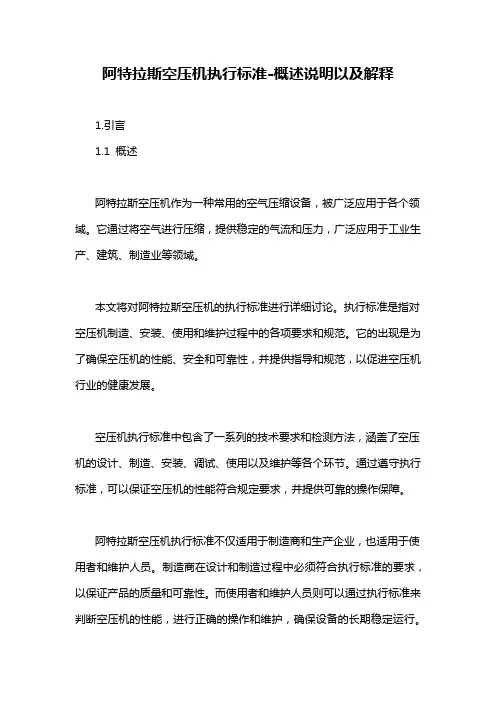

阿特拉斯空压机执行标准-概述说明以及解释1.引言1.1 概述阿特拉斯空压机作为一种常用的空气压缩设备，被广泛应用于各个领域。

它通过将空气进行压缩，提供稳定的气流和压力，广泛应用于工业生产、建筑、制造业等领域。

本文将对阿特拉斯空压机的执行标准进行详细讨论。

执行标准是指对空压机制造、安装、使用和维护过程中的各项要求和规范。

它的出现是为了确保空压机的性能、安全和可靠性，并提供指导和规范，以促进空压机行业的健康发展。

空压机执行标准中包含了一系列的技术要求和检测方法，涵盖了空压机的设计、制造、安装、调试、使用以及维护等各个环节。

通过遵守执行标准，可以保证空压机的性能符合规定要求，并提供可靠的操作保障。

阿特拉斯空压机执行标准不仅适用于制造商和生产企业，也适用于使用者和维护人员。

制造商在设计和制造过程中必须符合执行标准的要求，以保证产品的质量和可靠性。

而使用者和维护人员则可以通过执行标准来判断空压机的性能，进行正确的操作和维护，确保设备的长期稳定运行。

在本文的后续章节中，将重点介绍阿特拉斯空压机的基本原理、主要特点和应用领域，并探讨执行标准的重要性、目标以及未来的发展趋势。

通过深入了解和研究阿特拉斯空压机的执行标准，可以提高我们对该设备的认识和理解，为实际应用和相关研究提供重要的参考和指导。

1.2文章结构文章结构部分的内容可以包括对整篇文章的基本结构进行介绍，明确各个章节的主题和内容。

下面是一种可能的写法：文章结构本文主要围绕着阿特拉斯空压机的执行标准展开讨论和分析。

结构上分为引言、正文和结论三大部分。

引言部分（Chapter 1）主要是对整篇文章的基本情况进行介绍，包括概述、文章结构和目的三个方面。

在概述部分，将对阿特拉斯空压机执行标准的重要性进行简要阐述，引起读者对该话题的兴趣。

接着，在文章结构部分，将列出本文的章节目录，以便读者能够清晰地了解到文章的组织结构。

最后，在目的部分，明确本文的撰写目的，即深入分析阿特拉斯空压机执行标准的相关内容，并探讨其发展趋势。

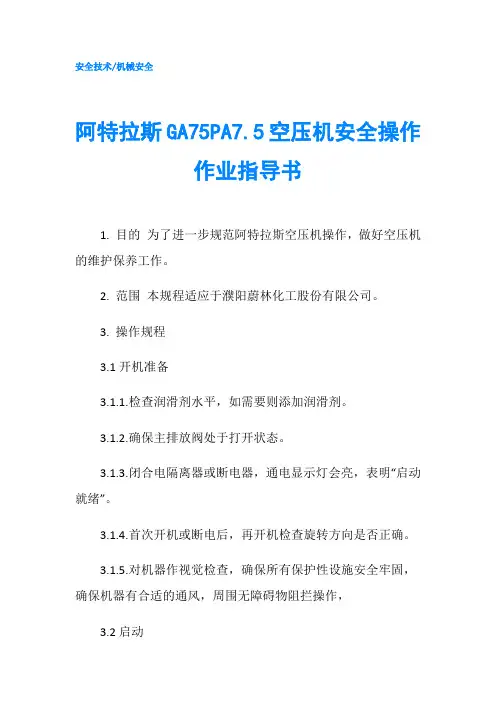

安全技术/机械安全阿特拉斯GA75PA7.5空压机安全操作作业指导书1. 目的为了进一步规范阿特拉斯空压机操作，做好空压机的维护保养工作。

2. 范围本规程适应于濮阳蔚林化工股份有限公司。

3. 操作规程3.1开机准备3.1.1.检查润滑剂水平，如需要则添加润滑剂。

3.1.2.确保主排放阀处于打开状态。

3.1.3.闭合电隔离器或断电器，通电显示灯会亮，表明“启动就绪”。

3.1.4.首次开机或断电后，再开机检查旋转方向是否正确。

3.1.5.对机器作视觉检查，确保所有保护性设施安全牢固，确保机器有合适的通风，周围无障碍物阻拦操作，3.2启动3.2.1．首次启动前按设置键进入“设置点例行程序”状态，根据需要设定上限和下限值。

3.2.2．按启动按钮，空压机自动启动后并加载。

3.3. 正常运行参数3.4 停机3.4.1．正常停机按“卸载停机”扭，空压机会自动卸载然后停机，断开电绝缘器。

3.4.2．紧急停机按“紧急停车”扭，空压机会立即停机，断开电绝缘器；3.5 .控制面板3.5.1 停机按钮按下此按钮压缩机停机。

指示灯（8）熄灭。

压缩机将卸载运行30秒后停机。

3.5.2 开机按钮按下此按钮压缩机起动。

指示灯（8）亮，表示电脑处于自动运行状态。

手动卸载压后指示灯熄灭。

3.5.3 显示屏显示压缩机的运行状态、保养要求或故障信息。

3.5.4 滚动键按此键翻阅显示屏。

3.5.5 表格键按此键选择与水平箭头相对应的参数。

当参数后显示右箭头时，可对该参数进行修改。

3.5.6 电源指示灯表示电源接通供电。

3.5.7 总报警指示灯如果存在故障报警情况，则该灯会点亮。

如果存在故障停机情况、一个重要的传感器失灵或紧急停机后，则该灯会闪烁。

3.5.8 自动运行指示灯表示电脑控制器自动控制压缩机的运行，压缩机根据耗气量及电脑中设置的限值，自动加载、卸载、停机和自动重新起动。

3.5.9 功能键按此键控制压缩机和编制有关压缩机的设定值。

Mark4,Elektronikon11 Operating manual一. 控制屏(图1.1)电脑显示屏/按钮/键代号名称功能1停机按钮按此键停止空气压缩机,显示屏退出.空压机将空载运行大约30秒后停机.2启动按钮按此按键启动空压机.显示屏显示调节器的运行状态.显示屏退出(如果空压机手动调为空载时)3显示器显示出空压机的运转状态,协助需求或故障4翻业按键在显示屏上翻页5横移按键用水平箭头选择显示参数,只有向右的箭头对应的参数才能修改6LED上的电压显示开关开启时的电压7LED总报警当维护器警告或停机警告条件存在时或传感器不受控制时报警灯亮8LED总在传感器的停机功能消失或紧急停机后的情况下报警灯会闪烁. 9功能键控制并执行程序.S3 紧急停机按钮在紧急情况下立即停止空压机,在修复后.将此按钮拔出.10报警符号11自动运行符号12电源指示灯(1.1)二. 功能键使用的功能键:手动调节空压机的负荷调出或设定程序重新设定电动机的过负荷,停机,维护器信息或紧急停机.进入调节器所收集的数据.功能键都根据显示菜单的不同而不同.实际上都缩写并显示有关键的最底部一行,普通的缩写如下:缩写名称功能Add 增加指令用来增加空压机的自动启动/停机(日期) Back 返回指令返回到的选择或菜单Canc 取消当设定参数有误时.用来取消已设定的数dle 删除用来删除空压机的自动启动/停机时间Help 帮助帮助寻找Atlas Copco的内部地址Lim 上下限显示允许设定的上下极限数据Load 负载手动操作空压机负载Main 回到主目录从任一画面回到主目录Menu 菜单从主画面开始可进入子目录Menu 菜单从任一子目录返回到先前的目录Mod 修改修改设定参数Prog 编写输入将新的设定数据编写输入Rset 重新设定重新设定计时器及信息Rtrn 回归回归到前一页或前一目录Unld 空载手动操作空压机空载Xtra 额外的找寻调节器的构造模式三. 控制程序的功能程序/功能说明主屏幕简单地显示空压机的运转状态,是进入所有功能画面的出入口状态数据调出空压机的维护功能状况:停机.停机警告,维修期限快到的警告以及警告的数据,也可重新设定停机参数,马达超载和维修条件的数据.测量数据可调出:实际测量数据,还有如马达的超负荷保护这样一些输入数据计数器可调出:运行时间,带负荷运转小时数,马达开启次数,电脑运行时间数,负荷循环次数.试验试验显示屏修改设定修改以下设定:参数(如空载和负载时的压力)保护(如停机温度)维护计划.维护器调出维护计划并重新设定计时器已存数据调出上次关机,紧急停机时已存的数据1.5.2主屏幕当开启电源开关时,主屏幕自动简单地显示空压机的操作状况.Delivery Air(输送空气)Bar(压力) 7.0 ↓Auto Loaded(自动负载)Menu(菜单) Unld(空载)F1 F2 F3如果功能键或↓几分钟不用的话显示屏就自动返回到主屏幕.无论在哪个子目录,只要按:Main就会返回到主目录.1.5.3 调出其他子菜单.从主目录开始: 用↓可快速浏览空压机的实际状态(见1.5.4节) .按Menu键(F1),供选择的数据就会跟在水平箭头后面:也可按横向移动箭头5来选择这个菜单或用↓来翻页到带有水平箭头的子目录为止,然后按水平键来选择这个菜单.1.5.4 迅速查看空压机的实际状态步骤1.从主目录开始(见1.5.2节),按↓键,就会显示相似下面的一个画面:Auto Operation(自动运转)Local Control(负荷控制)Tiner Active(激活计时器)Main (主画面) Help Xtra ↓F1 F2 F3图1.11所示为空压机实际状态显示第一行指出调节器的运行是自动还是手动的:<Auto Operation>表示调节器自动调节空压机的运转.如:Local(负载),Unlocal(空载),根据程序参数Sotp(停机)和 Restart(重启).<Man Operation>表示手动操作,如果在主屏幕上按了”Unload”键后调节器的自动压力控制就被打断了.第二行指出调节器是现场控制方式(Local control)还是远程控制方式(Remote control): <Local control>表示Start/Stop,load/unload(即开启/停止,负载/空载)的按钮是激活状态,可直接按.<Remote control>表示功能键是远方控制的,就地操作无效.第三行表示为计时器的开机停机命令是否在激活状态,见(1.15.13)2. 按↓键可以获得其它数据(如空压机的实际运行条件)1.5.5 状态数据菜单状态数据子目录给出了有关空压机保护功能的状态信息(如停机 .停机警告,维护器警告和一般警告)以及重新设定停止,马达超载和服务条件.步骤:从主屏幕开始(见1.5.2)按Menu(F1),用水平箭头选择状态数据.按横向移动键(LED 中的5)1.5.5.1无信息存在在这种情况下,LED的7不存在,显示屏的信息表明所有条件正常(Fig1.12)All conditionsAre OKMenuF1 F2 F3图1.12状态数据屏的实例1.5.5.2 有停机信息存在在空压机停止时,LED中7会闪光.如果是由于空压机的出口温度过高导致的停机,就会显示以下屏幕:Element outletC 122Shd Max 120Menu** **RsetF1 F2 F3图1.13状态数据屏的实例1.指示器(**)会闪光.屏幕显示传感器(空压机的出口)的实际可读温度(122℃),及空压机停机(Shd)设定(120℃).2.可以继续翻页到其它菜单,检查其它参数值.当返回到数据菜单时,可供选择的(“Shutdowns”会闪光,按横向移动键5返回到停机屏幕来选择(“Shutdowns”).重新设定停机参数1.关闭电源开关后处理问题,在修复完毕并且停机显示消失后,开启电源开关,按Rset(重新设定)键.2.按Menu和 Main键返回主屏幕并按I键重新启动空压机.马达超载之重设1.关闭电源开关并处理问题,过负荷继电器(F2)冷却后会自动重新设定,但冷却风扇的断路器(Q15)必须重置.开启电源开关,按Rset(重新设定)键. 2.按Menu和Main键返回主屏幕并重启空压机.1.5.5.3存在停机警告信息1.如有停机警告出现,LED上的7灯亮,会出现类似下面的屏幕:Delivery airBar 7.0*Shutd Warn*Menu** **UnldF1 F2 F3图1.14停机报警的实例2指示器(**)闪光和信息*Shutd Warn*会交替出现,无论空压机是空载还是带负载运行.3.按Menu和横向移动键5来选择状态数据菜单:保护(Protection)会闪光.4.按横向移动键5来选择报警闪光项.屏幕显示如下:Element outletC 116Shdw Max 110Menu** **F1 F2 F3图1.15停机报警的实例屏幕上说明空压机温度太高(116℃),参照第六节修复问题.5.如有需要,按O键直到空压机停止为止.6.关闭电源开关,检查并修复空压机.7.当报警条件除去时,报警信号也会消失.1.5.5.4出现维护器报警信号1.LED上的7灯亮,会出现类似下面的屏幕,如图1.16所示:Delivery airBar 7.0*Serv Requir*Menu** **UnldF1 F2 F3图1.16报警屏幕的实例2指示器(**)闪光和维护器报警信号会交替出现,无论空压机是空载运行还是带负荷运行.3.按Menu和横向移动键5来选择状态菜单:维护器项(Service),闪光4.翻页并按横向移动键5来选择下面二报警闪光项:<Inputs>:如果维护器超出了预设的报警标准(如油分的最高压力露点).见8.2节.<Plans>:如果维护计划时间间隔超限.5.停止空压机并关闭电源6.如果维护器信息为上述的<Inputs>(油分故障):就更换分离器.开启电源,翻到状态数据菜单的<Inputs>并按Rset键,重新设定维护信息.7.如果维护器信息为上述的<Plans>:执行有关指示计划的维修动作,重新设定1.5.15节里记述的有关计划的计时器.1.5.5.5 出现报警信号及处理1. LED上的7灯亮,在屏幕上会出现一个报警信息.2. 指示器(**)闪光和服务报警信号会交替出现,无论空压机是空载运行还是负荷运行.此警告指出:空压机的冷却水,冷却水的出口温度超过了设计报警温度.内置干燥机(配有干燥机的空压机),露点温度超出了报警温度.3. 停机4. 关闭电源,检查并修复空压机.1.5.6 测量数据菜单功能:按Menu(F1) 按↓到 Measured data 画面按横向移动箭头5激活菜单Delivery airBar 7.0Menu ↓F1 F2 F3图1.17状态数据屏的实例2按↓可见一组实际测量数据(见图1.9)3.如果有一个传感器连接到了停机,维护器或报警功能上面的话,只要按横向移动箭头5就可以调出与其有关的实际测量数据.1.5.7 计数器菜单功能: 允许操作员调出:运行时间带负荷时间马达启动次数电脑运行时间步骤1.从主屏幕开始(见1.5.2) 按Menu(F1)按↓到Counters画面按横向移动箭头5激活此菜单2.按↓就可见到上面提到的数据.(也可见图1.9)1.5.8 试验菜单功能可修改图1.9提到的许多数据.步骤1.从主屏幕开始(见1.5.2) 按Menu(F1)按↓到Modify setting画面,按横向移动箭头5激活菜单2.水平箭头将指向Display test选项.3.按→←第一条(负载压力)及它的设定都会出现4.使用↓翻到水平箭头指向的已修改的参数.1.5.10.1 空/负载上下限压力修改压力段如果合适的话,操作员可以随空/负载压力的不同而设定二个压力段(1段和2段).1段的设定指示为:<Loading pressure>及<Unloading pressure>,2段的设定指示为:<Loading pressure2>及<Unloading pressure2>.例如:1 段压力设定:Loading pressur: 6.4barUnloading pressur: 7.0bar2段压力设定:Loading pressur: 4.0barUnloading pressur: 6.0bar步骤1.负载压力参数的设定1)参照上节选择负载压力参数:Loading pressBar 6.0Menu Mod ↓F1 F2 F3图1.18为修改参数菜单3).Lim(F2)键可查看参数的上下限,用↓或↑调整压力参数值.4).按Prong(F1)编写输入新设定值,或按Canc(F3)取消修改操作.2. 修改空载压力的设定同上.3. 如果需要修改空/负载压力段2的话,则重复上述步骤..1.5.11 修改保护设定功能1.修改保护设定停机保护(<Shd>)由于出口温度的问题停机警告(<Shdw>)由于出口温度的问题警告(<Warn>),如:冷却水回路或露点警告维护器报警(<Serv>),如:DP油分故障(最大压力降)2.检查空压机的一些情况,如:马达超载通讯的状态.图1.9所示的参数表.注意:有些参数不能修改步骤1.从主屏幕开始(见1.5.2)按Menu(F1)按↓到Modify setting画面,按横向移动箭头5激活此菜单2.用↓翻页,水平箭头将指向Protection选项.3.按→←第一条(Delivery air)及它的值都会出现.4.使用↓翻到水平箭头指向的已修改的参数.1.5.11.1 温度上下限之设定修改1.参阅上节选择出口温度参数(Element outet):Element OutletC 94 →Shd Max 120Menu Mod ↓F1 F2 F3图1.20为修改参数菜单2.上屏幕显示的是正常温度94℃及停机温度120℃.按MOD(F2),数字120闪动,如图1.21所示:Element OutletC 120(闪动)Prog Lim Canc ↓F1 F2 F3图1.21为修改参数菜单3.Lim(F2)键可查看参数的上下限。

Mark4,Elektronikon11Operating manual一. 控制屏(图1.1)电脑显示屏/按钮/键代号名称功能1 停机按钮按此键停止空气压缩机,显示屏退出.空压机将空载运行大约30秒后停机.2 启动按钮按此按键启动空压机.显示屏显示调节器的运行状态.显示屏退出(如果空压机手动调为空载时)3 显示器显示出空压机的运转状态,协助需求或故障4 翻业按键在显示屏上翻页5 横移按键用水平箭头选择显示参数,只有向右的箭头对应的参数才能修改6 LED上的电压显示开关开启时的电压7 LED总报警当维护器警告或停机警告条件存在时或传感器不受控制时报警灯亮8 LED总在传感器的停机功能消失或紧急停机后的情况下报警灯会闪烁.9 功能键控制并执行程序.S3 紧急停机按钮在紧急情况下立即停止空压机,在修复后.将此按钮拔出.10 报警符号11 自动运行符号12 电源指示灯(1.1)二. 功能键使用的功能键:手动调节空压机的负荷调出或设定程序重新设定电动机的过负荷,停机,维护器信息或紧急停机.进入调节器所收集的数据.功能键都根据显示菜单的不同而不同.实际上都缩写并显示有关键的最底部一行,普通的缩写如下:缩写名称功能Add 增加指令用来增加空压机的自动启动/停机(日期)Back 返回指令返回到的选择或菜单Canc 取消当设定参数有误时.用来取消已设定的数dle 删除用来删除空压机的自动启动/停机时间Help 帮助帮助寻找Atlas Copco的内部地址Lim 上下限显示允许设定的上下极限数据Load 负载手动操作空压机负载Main 回到主目录从任一画面回到主目录Menu 菜单从主画面开始可进入子目录Menu 菜单从任一子目录返回到先前的目录Mod 修改修改设定参数Prog 编写输入将新的设定数据编写输入Rset 重新设定重新设定计时器及信息Rtrn 回归回归到前一页或前一目录Unld 空载手动操作空压机空载Xtra 额外的找寻调节器的构造模式三. 控制程序的功能程序/功能说明主屏幕简单地显示空压机的运转状态,是进入所有功能画面的出入口状态数据调出空压机的维护功能状况:停机.停机警告,维修期限快到的警告以及警告的数据,也可重新设定停机参数,马达超载和维修条件的数据.测量数据可调出:实际测量数据,还有如马达的超负荷保护这样一些输入数据计数器可调出:运行时间,带负荷运转小时数,马达开启次数,电脑运行时间数,负荷循环次数.试验试验显示屏修改设定修改以下设定:参数(如空载和负载时的压力)保护(如停机温度)维护计划.维护器调出维护计划并重新设定计时器已存数据调出上次关机,紧急停机时已存的数据1.5.2 主屏幕当开启电源开关时,主屏幕自动简单地显示空压机的操作状况.Delivery Air(输送空气)Bar(压力) 7.0 ↓Auto Loaded(自动负载)Menu(菜单) Unld(空载)F1 F2 F3如果功能键或↓几分钟不用的话显示屏就自动返回到主屏幕.无论在哪个子目录,只要按:Main就会返回到主目录.1.5.3 调出其他子菜单.从主目录开始: 用↓可快速浏览空压机的实际状态(见1.5.4节) .按Menu键(F1),供选择的数据就会跟在水平箭头后面:也可按横向移动箭头5来选择这个菜单或用↓来翻页到带有水平箭头的子目录为止,然后按水平键来选择这个菜单.1.5.4 迅速查看空压机的实际状态步骤1.从主目录开始(见1.5.2节),按↓键,就会显示相似下面的一个画面:Auto Operation(自动运转)Local Control(负荷控制)Tiner Active(激活计时器)Main (主画面) Help Xtra ↓F1 F2 F3图1.11所示为空压机实际状态显示第一行指出调节器的运行是自动还是手动的:<Auto Operation>表示调节器自动调节空压机的运转.如:Local(负载),Unlocal(空载),根据程序参数Sotp(停机)和 Restart(重启).<Man Operation>表示手动操作,如果在主屏幕上按了”Unload”键后调节器的自动压力控制就被打断了.第二行指出调节器是现场控制方式(Local control)还是远程控制方式(Remote control): <Local control>表示Start/Stop,load/unload(即开启/停止,负载/空载)的按钮是激活状态,可直接按.<Remote control>表示功能键是远方控制的,就地操作无效.第三行表示为计时器的开机停机命令是否在激活状态,见(1.15.13)2. 按↓键可以获得其它数据(如空压机的实际运行条件)1.5.5 状态数据菜单状态数据子目录给出了有关空压机保护功能的状态信息(如停机 .停机警告,维护器警告和一般警告)以及重新设定停止,马达超载和服务条件.步骤:从主屏幕开始(见1.5.2)按Menu(F1),用水平箭头选择状态数据.按横向移动键(LED中的5) 1.5.5.1无信息存在在这种情况下,LED的7不存在,显示屏的信息表明所有条件正常(Fig1.12)All conditionsAre OKMenuF1 F2 F3图1.12状态数据屏的实例1.5.5.2 有停机信息存在在空压机停止时,LED中7会闪光.如果是由于空压机的出口温度过高导致的停机,就会显示以下屏幕:Element outletC 122Shd Max 120Menu** **RsetF1 F2 F3图1.13状态数据屏的实例1. 指示器(**)会闪光.屏幕显示传感器(空压机的出口)的实际可读温度(122℃),及空压机停机(Shd)设定(120℃).2. 可以继续翻页到其它菜单,检查其它参数值.当返回到数据菜单时,可供选择的(“Shutdowns”会闪光,按横向移动键5返回到停机屏幕来选择(“Shutdowns”).重新设定停机参数1. 关闭电源开关后处理问题,在修复完毕并且停机显示消失后,开启电源开关,按Rset(重新设定)键.2. 按Menu和 Main键返回主屏幕并按I键重新启动空压机.马达超载之重设1. 关闭电源开关并处理问题,过负荷继电器(F2)冷却后会自动重新设定,但冷却风扇的断路器(Q15)必须重置.开启电源开关,按Rset(重新设定)键.2. 按Menu和Main键返回主屏幕并重启空压机.1.5.5.3存在停机警告信息1.如有停机警告出现,LED上的7灯亮,会出现类似下面的屏幕:Delivery airBar 7.0*Shutd Warn*Menu** **UnldF1 F2 F3图1.14停机报警的实例2指示器(**)闪光和信息*Shutd Warn*会交替出现,无论空压机是空载还是带负载运行.3. 按Menu和横向移动键5来选择状态数据菜单:保护(Protection)会闪光.4. 按横向移动键5来选择报警闪光项.屏幕显示如下:Element outletC 116Shdw Max 110Menu** **F1 F2 F3图1.15停机报警的实例屏幕上说明空压机温度太高(116℃),参照第六节修复问题.5. 如有需要,按O键直到空压机停止为止.6. 关闭电源开关,检查并修复空压机.7. 当报警条件除去时,报警信号也会消失.1.5.5.4出现维护器报警信号1.LED上的7灯亮,会出现类似下面的屏幕,如图1.16所示:Delivery airBar 7.0*Serv Requir*Menu** **UnldF1 F2 F3图1.16报警屏幕的实例2指示器(**)闪光和维护器报警信号会交替出现,无论空压机是空载运行还是带负荷运行.3. 按Menu和横向移动键5来选择状态菜单:维护器项(Service),闪光4. 翻页并按横向移动键5来选择下面二报警闪光项:<Inputs>:如果维护器超出了预设的报警标准(如油分的最高压力露点).见8.2节.<Plans>:如果维护计划时间间隔超限.5. 停止空压机并关闭电源6. 如果维护器信息为上述的<Inputs>(油分故障):就更换分离器.开启电源,翻到状态数据菜单的<Inputs>并按Rset键,重新设定维护信息.7. 如果维护器信息为上述的<Plans>:执行有关指示计划的维修动作,重新设定1.5.15节里记述的有关计划的计时器.1.5.5.5 出现报警信号及处理1. LED上的7灯亮,在屏幕上会出现一个报警信息.2. 指示器(**)闪光和服务报警信号会交替出现,无论空压机是空载运行还是负荷运行.此警告指出:空压机的冷却水,冷却水的出口温度超过了设计报警温度.内置干燥机(配有干燥机的空压机),露点温度超出了报警温度.3. 停机4. 关闭电源,检查并修复空压机.1.5.6 测量数据菜单功能:按Menu(F1) 按↓到 Measured data 画面按横向移动箭头5激活菜单Delivery airBar 7.0Menu ↓F1 F2 F3图1.17状态数据屏的实例2按↓可见一组实际测量数据(见图1.9)3. 如果有一个传感器连接到了停机,维护器或报警功能上面的话,只要按横向移动箭头5就可以调出与其有关的实际测量数据.1.5.7 计数器菜单功能: 允许操作员调出:运行时间带负荷时间马达启动次数电脑运行时间步骤1. 从主屏幕开始(见1.5.2) 按Menu(F1)按↓到Counters画面按横向移动箭头5激活此菜单2. 按↓就可见到上面提到的数据.(也可见图1.9)1.5.8 试验菜单功能可修改图1.9提到的许多数据.步骤1. 从主屏幕开始(见1.5.2) 按Menu(F1)按↓到Modify setting画面,按横向移动箭头5激活菜单2. 水平箭头将指向Display test选项.3. 按→←第一条(负载压力)及它的设定都会出现4. 使用↓翻到水平箭头指向的已修改的参数.1.5.10.1 空/负载上下限压力修改压力段如果合适的话,操作员可以随空/负载压力的不同而设定二个压力段(1段和2段).1段的设定指示为:<Loading pressure>及<Unloading pressure>,2段的设定指示为:<Loading pressure2>及<Unloading pressure2>.例如:1 段压力设定:Loading pressur: 6.4barUnloading pressur: 7.0bar2 段压力设定:Loading pressur: 4.0barUnloading pressur: 6.0bar步骤1. 负载压力参数的设定1) 参照上节选择负载压力参数:Loading pressBar 6.0Menu Mod ↓F1 F2 F3图1.18为修改参数菜单3).Lim(F2)键可查看参数的上下限,用↓或↑调整压力参数值.4).按Prong(F1)编写输入新设定值,或按Canc(F3)取消修改操作.2. 修改空载压力的设定同上.3. 如果需要修改空/负载压力段2的话,则重复上述步骤..1.5.11 修改保护设定功能1. 修改保护设定停机保护(<Shd>)由于出口温度的问题停机警告(<Shdw>)由于出口温度的问题警告(<Warn>),如:冷却水回路或露点警告维护器报警(<Serv>),如:DP油分故障(最大压力降)2. 检查空压机的一些情况,如:马达超载通讯的状态.图1.9所示的参数表.注意:有些参数不能修改步骤1. 从主屏幕开始(见1.5.2)按Menu(F1)按↓到Modify setting画面,按横向移动箭头5激活此菜单2. 用↓翻页,水平箭头将指向Protection选项.3. 按→←第一条(Delivery air)及它的值都会出现.4. 使用↓翻到水平箭头指向的已修改的参数.1.5.11.1 温度上下限之设定修改1.参阅上节选择出口温度参数(Element outet):Element OutletC 94 →Shd Max 120Menu Mod ↓F1 F2 F3图1.20为修改参数菜单2.上屏幕显示的是正常温度94℃及停机温度120℃.按MOD(F2),数字120闪动,如图1.21所示:Element OutletC 120(闪动)Prog Lim Canc ↓F1 F2 F3图1.21为修改参数菜单3. Lim(F2)键可查看参数的上下限。

阿特拉斯GA75PA7.5空压机安全操作作业指导书1.目的为了进一步规范阿特拉斯空压机操作，做好空压机的维护保养工作。

2.范围本规程适应于濮阳蔚林化工股份有限公司。

3.?3.1?3.23.3.正常运行参数进气压力（Bar）1排气压力MPa7.5排气流量M3/min11.08排气出口温度℃1.5753.4停机3.5.?3.5.1??停机按钮?????????按下此按钮压缩机停机。

指示灯（8）熄灭。

压缩机将卸载运行30秒后停机。

3.5.2??开机按钮?????????按下此按钮压缩机起动。

指示灯（8）亮，表示电脑处于自动运行状态。

手动卸载压后指示灯熄灭。

3.5.3??显示屏???????????显示压缩机的运行状态、保养要求或故障信息。

3.5.4??滚动键???????????按此键翻阅显示屏。

3.5.5??表格键???????????按此键选择与水平箭头相对应的参数。

当参数后显示右箭头时，可对该参数进行修改。

3.5.6??3.5.7??3.5.8??3.5.9??图标图标图标3.6.紧急停机按钮?????用于紧急情况下立即停机的按钮。

故障排除后，拉出此按钮解除锁定。

4.日常使用注意事项4.1压缩机箱体要密封使用夏季通常依据散热需要，部分用户打开箱体盖板。

通过咨询专家，箱体冷却风道设计流向都是特定设计，打开箱门虽说能降低部分组件的外表温度，但这种操作破坏了机组的整体通风设计，效果较差。

4.2严格防止转子反转4.34.44.54.6冷却器的维护冷却器是重要的部件之一，为润滑油及压缩空气提供冷却作用，分为油冷与气冷两部分，它的散热好坏直接影响到机头温度与压缩空气出口温度，因此需要定期使用压缩空气进行吹扫清理，使用两年或连续出现高温运行需进行冷却器内部清洗。

4.7电脑控制器数据的记录压缩机运行记录是分析判断和预测机组状态的重要依据，机组运行记录也是制定最佳维护周期的主要依据。

机组运行记录包括运行数据、故障数据及详细的耗材更换日期和保养时间。
