电气系统隐患排查表1. 背景电气系统是现代工业生产中必不可少的一部分，但由于电气系统存在一定的危险性，因此在日常维护中必须严格按照相关要求进行管理，保证电气安全，避免各类安全事故的发生。
而为了更好地管理电气系统，本文档将对电气系统的隐患进行排查，以便及时地发现和解决问题。
2. 适用范围本排查表适用于电气系统的排查和维护。
3. 排查项以下为电气系统常见的隐患排查项，其中标“√”表示存在隐患，“×”表示不存在隐患。
序号排查项是否存在隐患备注1 电缆绝缘√2 电缆接头√3 电缆挂吊√4 继电器联系芯片√5 配电盘√6 金属管或管路√7 紧急停止按钮√8 变频器√9 电动机接线盒√10 电源线√11 接地电阻√12 电气仪表√13 避雷器√4. 隐患排查方法4.1 电缆绝缘•判断接地异常：对电气系统各电缆、设备等进行接地电阻检测，确定接地电阻与标准电阻相比是否过大，以及发现有没有负载电流引起接地电阻直线下降或出现频闪的现象。
•观察表面：对电缆表面进行目测检查，观察电缆外皮是否损伤，是否有烧焦、硬化等现象。
•检测绝缘电阻：使用万用表或其他工具进行绝缘电阻检测，检测电缆绝缘是否完好，电缆设备端子对机壳是否存在绝缘损坏、漏记等情况。
4.2 电缆接头•观察接头外观：检查连接件是否松动、变形、烧损等情况。
•检测绝缘质量：使用万用表或其他工具进行绝缘电阻检测，检测连接件绝缘是否良好。
•检查接头连接：检查连接件与电气设备间是否存在间隙、插针、弯曲、平面度、松动、误插、杂物等问题。
4.3 电缆挂吊•观察电缆挂吊点位：检查电缆是否固定可靠，挂吊点位是否存在脱落、松动、缠绕等现象。
•检测电缆可靠性：检查挂吊电缆的可靠性，包括电缆与继电器等电器设备的牢固程度、电缆挂吊与辅助构件之间的连接牢固等。
4.4 继电器联系芯片•观察芯片表面：检查继电器联系对芯片的表面是否出现硬化、损坏等情况。
•清洁芯片：对联系芯片进行清洁，去除联系芯片上可能堆积的尘污等杂物。
江苏XX化工有限公司电气系统隐患排查表序号排查内容依据检查情况备注一、供配电系统设置及电气设备设施1 企业的供电电源应满足不同负荷等级的供电要求：1.一级负荷应由双重电源供电，当一电源发生故障时，另一电源不应同时受到损坏。
2.一级负荷中特别重要的负荷供电，应符合下列要求：除应由双重电源供电外，尚应增设应急电源，并严禁将其他负荷接入应急供电系统；设备的供电电源的切换时间，应满足设备允许中断供电的要求。
3.二级负荷的供电系统，宜由两回线路供电。
在《供配电系统设计规范》（GB50052-2009）2 消防泵、关键装置、关键机组等重点部位以及符合中的特别重要负荷的供电应满足《供配电系统设计规范》（GB50052-2009）所规定的一级负荷供电要求。
《供配电系统设计规范》（GB50052-2009）3 企业供配电系统设计应按照负荷性质、用电容量、工程特点等条件进行设计。
满足相关标准规范的规定：《供配电系统设计规范》（GB50052-2009）《20kV 及以下变电所设计规范》（GB 50053-2013）《低压配电设计规范》（GB 50054-2011）《35 kV～110kV 变电所设计规范》（GB 50059-2011）《3-110kV 高压配电装置设计规范》GB 50060-20084 企业供配电系统设计应采用符合国家现行有关标准的高效节能、环保、安全、性能先进的电气产品。
不应使用国家已经明令淘汰的电气设备设施。
《供配电系统设计规范》（GB50052-2009）5 爆炸危险区域内的防爆电气设备应符合AQ 3009-2007《危险场所电气防爆安全规范》的要求。
《危险场所电气防爆安全规范》（AQ3009-2007）6 电缆必须有阻燃措施。
电缆桥架符合相关设计规范。
如《电力工程电缆设计规范》GB 50217-20077 隔离开关与相应的断路器和接地刀闸之间，应装设闭锁装置。
屋内的配电装置，应装设防止误入带电间隔的设施。

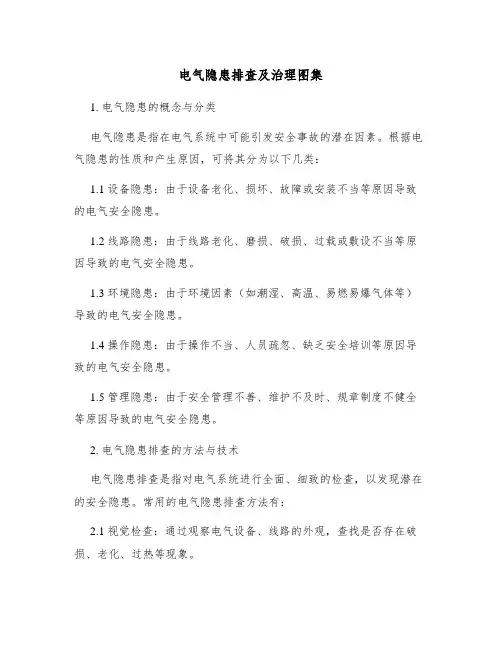

电气隐患排查及治理图集1. 电气隐患的概念与分类电气隐患是指在电气系统中可能引发安全事故的潜在因素。
根据电气隐患的性质和产生原因，可将其分为以下几类：1.1 设备隐患：由于设备老化、损坏、故障或安装不当等原因导致的电气安全隐患。
1.2 线路隐患：由于线路老化、磨损、破损、过载或敷设不当等原因导致的电气安全隐患。
1.3 环境隐患：由于环境因素（如潮湿、高温、易燃易爆气体等）导致的电气安全隐患。
1.4 操作隐患：由于操作不当、人员疏忽、缺乏安全培训等原因导致的电气安全隐患。
1.5 管理隐患：由于安全管理不善、维护不及时、规章制度不健全等原因导致的电气安全隐患。
2. 电气隐患排查的方法与技术电气隐患排查是指对电气系统进行全面、细致的检查，以发现潜在的安全隐患。
常用的电气隐患排查方法有：2.1 视觉检查：通过观察电气设备、线路的外观，查找是否存在破损、老化、过热等现象。
2.2 听觉检查：通过倾听电气设备运行时的声音，查找是否存在异常声响。
2.3 触觉检查：通过触摸电气设备的外壳，查找是否存在异常温度。
2.4 仪器检测：利用专业的检测仪器（如绝缘电阻测试仪、电压测试仪等），对电气设备进行检测。
2.5 查阅资料：查阅电气设备的运行记录、维护保养记录等相关资料，了解设备运行状况。
3. 电气隐患治理的原则与措施电气隐患治理是指对发现的电气安全隐患进行整改，以消除安全隐患。
治理电气隐患应遵循以下原则：3.1 针对性：针对不同类型的电气隐患，采取相应的治理措施。
3.2 及时性：发现电气隐患后，应及时进行治理，避免安全事故的发生。
3.3 彻底性：治理电气隐患时要彻底，确保安全隐患得到有效消除。
3.4 预防性：治理电气隐患时，要注重预防，从源头上杜绝安全隐患。
治理电气隐患的措施包括：3.1 设备更换：对存在故障、老化的设备进行更换。
3.2 线路整改：对破损、磨损的线路进行修复或更换。
3.3 环境改善：改善电气设备运行环境，降低环境隐患。
排查主体: 电气专业 排查人： 年 月 日
排查主体: 电气专业 排查人： 年 月 日
排查主体: 电气专业 排查人： 年 月 日
排查主体: 电气专业 排查人： 年 月 日
排查主体: 电气专业 排查人： 年 月 日
排查主体: 电气专业 排查人： 年 月 日
排查主体: 电气专业 排查人： 年 月 日
排查主体: 电气专业 排查人： 年 月 日
排查主体: 电气专业 排查人： 年 月 日
排查主体: 电气专业 排查人： 年 月 日
排查主体: 电气专业 排查人： 年 月 日
排查主体: 电气专业 排查人： 年 月 日
排查主体: 电气专业 排查人： 年 月 日
排查主体: 电气专业 排查人： 年 月 日
排查主体: 电气专业 排查人： 年 月 日
排查主体: 电气专业 排查人： 年 月 日
排查主体: 电气专业 排查人： 年 月 日
排查主体: 电气专业 排查人： 年 月 日
排查主体: 电气专业 排查人： 年 月 日。
电器安全隐患排查表
一、背景
为了确保电器的安全使用，及时发现和排查电器安全隐患是非常重要的。
本文档提供了一个电器安全隐患排查表，帮助用户系统地检查和记录电器安全隐患。
二、使用说明
使用本排查表时，请根据实际情况进行检查和填写。
注意事项：
- 检查过程中，请确保安全和正确操作。
- 如发现电器安全隐患，请及时采取措施修复或报修。
三、电器安全隐患排查表
四、总结
通过使用本电器安全隐患排查表，可以帮助用户及时发现电器安全隐患，并采取相应的处理措施。
定期进行电器安全排查是确保家庭和办公环境安全的必要步骤。
> 注意：本排查表仅供参考，具体的电器安全隐患排查需根据实际情况进行调整和完善。

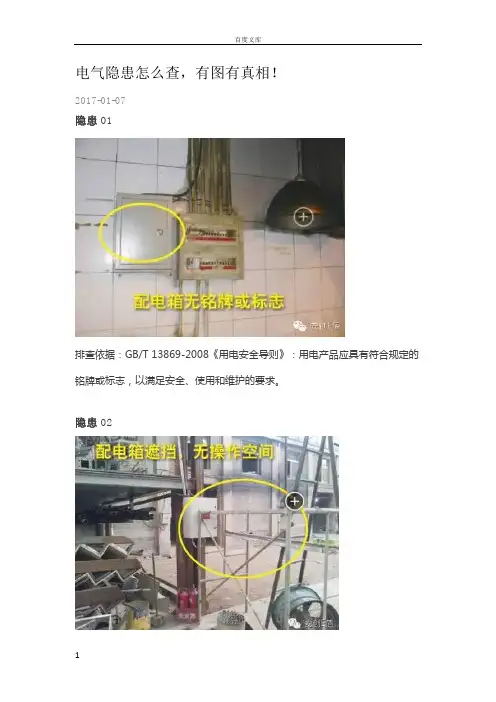

电气隐患怎么查，有图有真相！2017-01-07隐患01排查依据：GB/T 13869-2008《用电安全导则》：用电产品应具有符合规定的铭牌或标志，以满足安全、使用和维护的要求。
隐患02排查依据：GB/T 13869-2008《用电安全导则》：一般环境下，用电产品以及电气线路的周围应留有足够的安全通道和工作空间，且不宜堆放易燃易爆和腐蚀性物品。
隐患03排查依据：GB/T 13869-2008《用电安全导则》：一般环境下，用电产品以及电气线路的周围应留有足够的安全通道和工作空间，且不宜堆放易燃易爆和腐蚀性物品。
隐患04排查依据：GB/T 13869-2008《用电安全导则》：保护接地线应采用焊接、压接、螺栓连接或其他可靠方法连接，严禁缠绕或挂钩。
隐患05排查依据：GB/T 13869-2008《用电安全导则》：插头和插座应按规定正确接线。
隐患06排查依据：GB/T 13869-2008《用电安全导则》：用电产品拆除时，应对原来的电源端做妥善处理，不应使用任何可能带电的导电部门外露。
隐患07排查依据：DL/T 《电气装置安装工程质量检验及评定规程》第17部分：电气照明装置施工质量检验：照明配电箱安装强度应牢固。
隐患08排查依据：DL/T 《电气装置安装工程质量检验及评定规程》第17部分：电气照明装置施工质量检验：照明配电箱（板）内部无干净、无杂物。
隐患09排查依据：DL/T 《电气装置安装工程质量检验及评定规程》第17部分：电气照明装置施工质量检验：照明配电箱（板）控制回路标识齐全清晰。
隐患10排查依据：GB 50169-2006《电气装置安装工程质量检验及验收规范》：接地装置不得与金属管道、建筑物、设备的构建有金属的连接。
隐患11排查依据：GB 50054-2011《低压配电设计规范》当导线垂直敷设时，距地面低于段的导线，应用导管保护。
隐患12排查依据：GB 50054-2011《低压配电设计规范》对金属导管、金属槽盒有严重腐蚀的场所，不宜采用金属导管、金属槽盒布线。
电气系统隐患排查表
时间：检查人员：
序号检查项目检查标准车间存在隐患备注
1
变、配电室区域标识明确，门窗关严上锁，进门口安装挡鼠板（不低于35cm）。
2 室内的通道畅通，卫生清洁无杂物，灭火器材和其他工器具摆放整齐，无漏雨现象。
3 设有点检记录、操作记录、外来人员登记薄等记录。
4 事故照明、通风实施完好，启动正常。
5 高压室内配置高压验电笔、绝缘靴、绝缘手套等工器具，按照要求由供电部门定期进行试验并粘贴合格标签。
6 安全警示标志齐全、明显。
7 无放电异音和异常气味。
8 电缆沟无杂物、积水，电缆桥架无边形，防火封堵完好。
9 设置捕鼠措施并定期投放鼠药。
10 照明要求危险爆炸区域必须使用防爆灯、开关、插座，且无松动，无破损、无烧焦发热现象，外观清洁完好。
11 管控措施隐患排查清单中涉及电气系统的风险点、危险源及管控措施落实情况。
