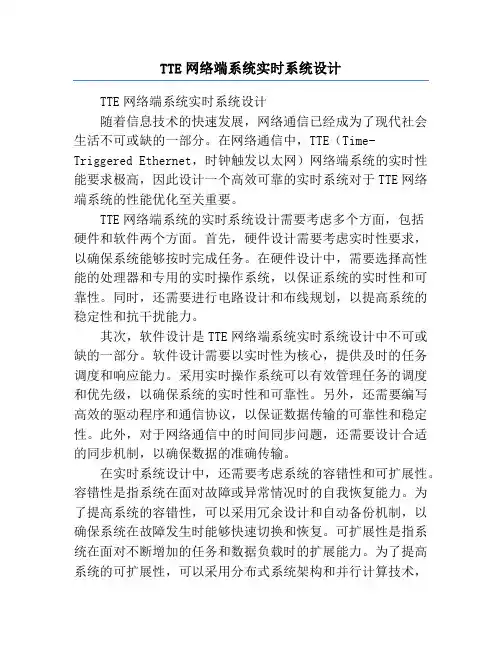

TTE网络端系统实时系统设计TTE网络端系统实时系统设计随着信息技术的快速发展，网络通信已经成为了现代社会生活不可或缺的一部分。

在网络通信中，TTE（Time-Triggered Ethernet，时钟触发以太网）网络端系统的实时性能要求极高，因此设计一个高效可靠的实时系统对于TTE网络端系统的性能优化至关重要。

TTE网络端系统的实时系统设计需要考虑多个方面，包括硬件和软件两个方面。

首先，硬件设计需要考虑实时性要求，以确保系统能够按时完成任务。

在硬件设计中，需要选择高性能的处理器和专用的实时操作系统，以保证系统的实时性和可靠性。

同时，还需要进行电路设计和布线规划，以提高系统的稳定性和抗干扰能力。

其次，软件设计是TTE网络端系统实时系统设计中不可或缺的一部分。

软件设计需要以实时性为核心，提供及时的任务调度和响应能力。

采用实时操作系统可以有效管理任务的调度和优先级，以确保系统的实时性和可靠性。

另外，还需要编写高效的驱动程序和通信协议，以保证数据传输的可靠性和稳定性。

此外，对于网络通信中的时间同步问题，还需要设计合适的同步机制，以确保数据的准确传输。

在实时系统设计中，还需要考虑系统的容错性和可扩展性。

容错性是指系统在面对故障或异常情况时的自我恢复能力。

为了提高系统的容错性，可以采用冗余设计和自动备份机制，以确保系统在故障发生时能够快速切换和恢复。

可扩展性是指系统在面对不断增加的任务和数据负载时的扩展能力。

为了提高系统的可扩展性，可以采用分布式系统架构和并行计算技术，以提高系统的处理能力和性能。

此外，还需要考虑系统的安全性和保密性。

作为一个网络端系统，TTE系统需要能够保护数据的安全和隐私。

为了提高系统的安全性，可以采用加密和认证等技术手段，以防止数据泄露和非法访问。

为了提高系统的保密性，可以采用隔离和隐匿化技术，以保护系统的机密信息。

综上所述，TTE网络端系统的实时系统设计需要综合考虑硬件和软件两个方面，以满足系统的高实时性要求。

解决方案SOULTIONTTE网络仿真测试系统——解决方案ＴＴＥｔｈｅｒｎｅｔ网络仿真测试系统可用于对ＴＴＥｔｈｅｒｎｅｔ协议的验证，尤其是时钟同步机制、容错通信、冷启动等网络关键技术的研究；同时在ＴＴＥｔｈｅｒｎｅｔ网络系统开发过程中，需要搭建网络仿真测试系统对所开发的系统通信功能进行仿真和验证。

当ＴＴＥｔｈｅｒｎｅｔ交换机和端系统开发完后，利用网络仿真测试系统可以对所开发的交换机和端系统逐一进行半实物仿真测试，因此，也可用于ＴＴＥｔｈｅｒｎｅｔ分布式实时系统开发过程中的半实物仿真和测试阶段。

ＴＴＥｔｈｅｒｎｅｔ网络仿真测试系统，支持最高网络传输速率为１Ｇｂｉｔ／ｓ，余度通信，同一通信网络中可同时支持硬实时的时间触发以太网消息和事件触发的普通以太网消息。

普通以太网消息在其它消息传输的空隙进行传输，不影响硬实时时间触发以太网消息传输。

ＴＴＥｔｈｅｒｎｅｔ技术的提出基于航电系统和工业自动化领域丰富的工程应用经验，并经过了严格的验证。

网络中各端系统并行传输的ＴＴＥｔｈｅｒｎｅｔ消息在网络交换机处不会发生消息拥塞，适用于安全关键系统。

时间触发以太网技术利用ＴＴＥｔｈｅｒｎｅｔ开发工具链可以进行系统通信需求开发和网络拓扑规划，按部就班即可获得ＴＴＥｔｈｅｒｎｅｔ网络交换机和端系统的配置文件。

开发工具之间的信息交换通过标准的ＸＭＬ文件格式，因此用户可以对该工具链进行裁剪，灵活地按照自己既定的开发流程进行开发。

时间触发以太网开发工具链基于ＴＴＥｔｈｅｒｎｅｔ网络仿真测试系统可以简单快捷地设计复杂实时系统，研究基于以太网的机载系统新特性，高可用性和容错网络以及信息娱乐系统等。

仿真测试系统功能高带宽，确定的报文传输，双通道容错通信同时支持时间触发消息，ＡＲＩＮＣ６６４　ｐ７消息和普通以太网消息支持音频、视频信息传输提供实例，用户可修改技术优势２个１Ｇｂｉｔ／ｓ的ＴＴＥｔｈｅｒｎｅｔ实验室用交换机４个集成ＴＴＥｔｈｅｒｎｅｔ　ＰＣＩｅ板卡的端系统（安装于４台ＰＣ主机内）特定的时间触发报文调度表（可以通过工具进行修改）提供基于Ｌｉｎｕｘ的ＰＣＩｅ板卡驱动和ＡＰＩ库集成标准ＰＣＩｅ接口板卡，实验室用；基于ＩＥＥＥ８０２．３标准以太网；支持１０／１００／１０００　Ｍｂｉｔ／ｓ全双工以太网通信；支持多达３通道冗余通信；ＰＣＩｅ　１．１＊４　Ｇｅｎ　１（２．５Ｇｂｉｔ／ｓ）；两个ＳＦＰ光纤接口模块；提供通信板卡的Ｌｉｎｕｘ驱动；符合ＴＴＥｔｈｅｒｎｅｔ　１．０协议；支持ＤＭＡ；支持ＡＲＩＮＣ６６４　ｐａｒｔ７消息收发；提供Ｄｅｍｏ；支持ＡＲＩＮＣ６６４　ｐａｒｔ７消息收发。

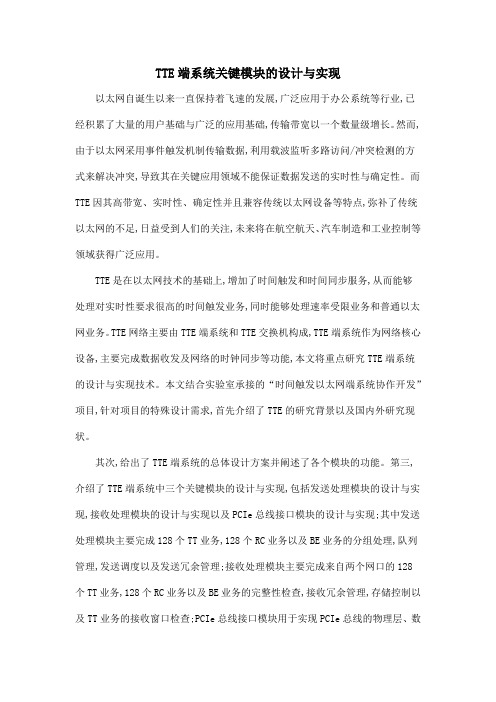

TTE端系统关键模块的设计与实现以太网自诞生以来一直保持着飞速的发展,广泛应用于办公系统等行业,已经积累了大量的用户基础与广泛的应用基础,传输带宽以一个数量级增长。

然而,由于以太网采用事件触发机制传输数据,利用载波监听多路访问/冲突检测的方式来解决冲突,导致其在关键应用领域不能保证数据发送的实时性与确定性。

而TTE因其高带宽、实时性、确定性并且兼容传统以太网设备等特点,弥补了传统以太网的不足,日益受到人们的关注,未来将在航空航天、汽车制造和工业控制等领域获得广泛应用。

TTE是在以太网技术的基础上,增加了时间触发和时间同步服务,从而能够处理对实时性要求很高的时间触发业务,同时能够处理速率受限业务和普通以太网业务。

TTE网络主要由TTE端系统和TTE交换机构成,TTE端系统作为网络核心设备,主要完成数据收发及网络的时钟同步等功能,本文将重点研究TTE端系统的设计与实现技术。

本文结合实验室承接的“时间触发以太网端系统协作开发”项目,针对项目的特殊设计需求,首先介绍了TTE的研究背景以及国内外研究现状。

其次,给出了TTE端系统的总体设计方案并阐述了各个模块的功能。

第三,介绍了TTE端系统中三个关键模块的设计与实现,包括发送处理模块的设计与实现,接收处理模块的设计与实现以及PCIe总线接口模块的设计与实现;其中发送处理模块主要完成128个TT业务,128个RC业务以及BE业务的分组处理,队列管理,发送调度以及发送冗余管理;接收处理模块主要完成来自两个网口的128个TT业务,128个RC业务以及BE业务的完整性检查,接收冗余管理,存储控制以及TT业务的接收窗口检查;PCIe总线接口模块用于实现PCIe总线的物理层、数据链路层和事务层协议,主要包括TLP的解析和封装,对读完成包的乱序处理以及中断控制等,保障主机与板卡的正常通信;最后,对TTE端系统的三个关键模块进行了功能仿真与板级测试,并对调试中遇到的问题加以分析说明。

ATE自动化测试系统是什么_ATE自动化测试系统介绍ATE系统的主要特点是可重复性、可扩展性和自动化程度。

它可以重复执行相同的测试用例，确保测试结果的准确性和稳定性。

同时，ATE系统具有良好的可扩展性，可以方便地添加新的测试用例和测试模块。

系统可以根据需求进行定制，以满足不同的测试需求。

ATE系统的核心功能包括测试计划管理、测试用例设计、自动化脚本编写、测试执行和结果分析等。

测试计划管理模块可以帮助测试人员制定详细的测试计划，包括测试目标、测试范围和测试时间等。

测试用例设计模块提供了一套用于设计测试用例的工具，可以根据需求制定相应的测试用例。

自动化脚本编写模块可以帮助测试人员编写执行测试用例的自动化脚本，减少手动测试的工作量。

测试执行模块可以自动执行测试任务，并收集测试结果。

结果分析模块可以对测试结果进行分析，并生成相应的测试报告。

ATE系统的优势在于提高测试效率和质量。

它能够自动化执行测试任务，减少人工干预的可能性，从而提高测试的效率和质量。

同时，系统可以提供详细的测试报告，帮助测试人员对测试结果进行分析和评估。

系统还支持多种测试技术和方法，如静态分析、动态测试和性能测试等。

总结起来，ATE自动化测试系统是一种用于进行自动化测试的软件系统。

它提供了全面的工具和方法，可以帮助测试人员自动执行测试任务、收集测试结果并生成测试报告。

它具有可重复性、可扩展性和自动化程度的特点，可以提高测试效率和质量。

通过使用ATE系统，测试人员可以更好地完成测试工作，从而提高软件的质量和可靠性。

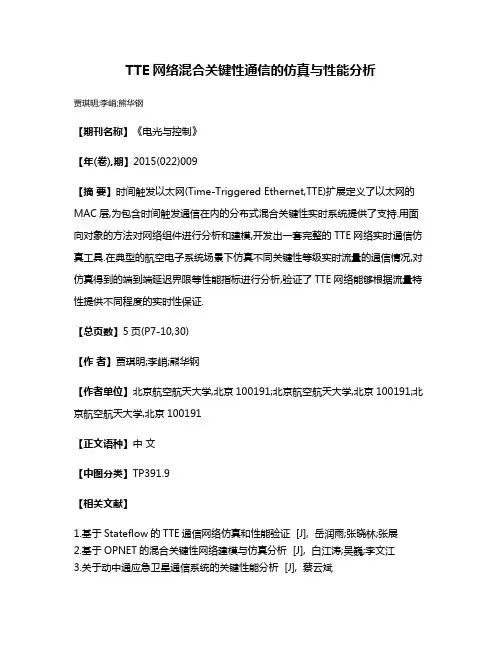

TTE网络混合关键性通信的仿真与性能分析
