电子科大电气综合课程设计报告

  • 格式：docx
  • 大小：782.72 KB
  • 文档页数：9

2.2 参数及元件选择 2.2.1 电机 电机为 Y100L2-4 型三相鼠笼式异步电动机， ������������ = 380������ ， Y 接法，
n=1420r/min，������������ = 3������������ ，������������ = 6.8������，������1 = 50������������，绝缘 B 等级。
4.PLC 程序设计
三.设计方案自评估 1.可行性 通过模拟的方法来检验方案的可行性， 1 号灯亮表示前进， 2 号灯亮表示返回， 3 号灯亮表示停止运行， 5 号灯亮表示左极限位， 6 号灯表示右极限位，开关与前文一致。 输入上述程序，并把编译好的文件烧写进去。 ①系统上电， 3 号灯亮， 此时 SQ1 （光电开关， 起点处） 接通； （上电回零） ②按下启动按钮 SB1，此时 1 号灯亮，3 号灯灭，SQ1 断开； （启动前进） ③按下停止按钮 SB2,1 号灯灭，3 号灯亮，再按下 SB1，1 号灯亮，3 号灯 灭； （系统能停止与启动） ④系统运行到工位 1，1 号灯灭，3 号灯亮，SQ2（光电开关，中点处）接 通；6 秒后，1 号灯亮，3 号灯灭，SQ2 断开。 （工位 1 运行 6 秒继续前进） ⑤系统运行到工位 2，1 号灯灭，3 号灯亮，SQ3（光电开关，终点处）接 通；6 秒后，2 号灯亮，3 号灯灭，SQ3 断开。 （工位 2 运行 6 秒返回） 通过上述模拟，本方案可以实现机械手简单控制运动。 2.方案的不足 ①机械手返回的时候，停止后再启动不能继续返回，而是前进； ②只能模拟上述方案，不能具体检测系统性能； ③元器件选择不是很规范 四.参考文献
输入： SB1：启动按钮（非自锁） ； SQ1：光电开关（起点处） ； SQ3：光电开关（终点处） ； SQ5：行程开关（最右端） ； 输出： KM1：电机正转（右前进） ；
SB2：制动按钮（非自锁） ； SQ2：光电开关（中点处） ； SQ4：行程开关（最左端） ；
KM2：电机反转（左后退） ；
KM3：电机制动（能耗制动） ； BZ1：蜂鸣器 1（最左端） ； BZ2：蜂鸣器 2（最右端） ； CPU： 该 CPU 选用 224DC/DC/DC(6ES7214-1AD23-0XB0)，CPU 为 24VDC 供 电，采用漏极输入方式，源极输出方式，数字量输入为 14×24VDC，数字 量输出为 10×24VDC，无模拟量输入输出，1 个通讯口，功耗为 7W，采用 +24VDC 供电时，其供应电流为 280mA，当带最大负载时其输入电流为 700mA；数字量输出时，其浪涌电流（最大）为 8A。 输入开关及按钮： 由选择的 CPU 参数可知，输入电流最大为 700mA，则启动 SB1 和制动 按钮 SB2 可以选择 LA19-11；位置开关 SQ1、SQ2、SQ3 则可选择 XUK5APANL2 漫射式光电开关（最大传感距离 1.5m，额定感应距离 1m， PNP） ；行程开关 SQ4、SQ5 可以选择 HL-5030。 输出件： 接触器 KM1、KM2、KM3 已选好；蜂鸣器可以选择 LZQ-4022 （12VDC/24VDC） 。
TDGC2-0.2kVA。 整流二极管V������ (4 个) 流过整流二极管的正向平均电流������������ (������������ ) = ������������ = 10A， 故应该选择 额定电流������������ = 1.57������������ (������������ ) = 15.7A，其承受的最大反向峰值电压为
������������������������ = 2������2 ≈ 59.7V，故应该选择 IN5392。
可调电阻R ������ 因为电机的功率为������������ = 3������������ ， 可以选择 BC1 型瓷盘可调电阻器 （100W，10Ω ） 。
3.PLC 硬件电路设计
左极限位 右极限位
前进 返回 行程开关 SQ4 光电开关 SQ1
暂停6s 工位1
B1 停止按钮 SB2
光电开关 SQ3
行程开关 SQ5
蜂鸣器H
左极限报警指示灯L1
右极限报警指示灯L2
要求完成系统设计如下： 1. 机械手前进、后退、制动（推荐能耗制动）由鼠笼异步电动机实现。设 计三相鼠笼式异步电动机主电路， 包括主电路原理图、 电源及电路元件参数计算、 电路元件选择； 2. 设计 PLC 控制系统硬件电路。 包括控制系统硬件电路原理图 （PLC 选型、 PLC 与输入输出器件的电路连接） 、电源及输入和输出器件的参数计算和选型。 3. 编制 PLC 程序（包括必要的程序说明） ，完成程序调试。 其中，系统已知的条件为：
2.2.2 电源 由于电机采用 Y 接法，且������������ = 380������ ，故电源选择 380V 三相四线 制交流电压，频率 50Hz，线电压 380V，相电压 220V。 2.2.3 热继电器 热继电器主要用于保护电动机的过载，常按电动机的额定电流选取， 一般使热继电器的整定值为(0.95~1.05)������������ （������������ 为电动机的额定工作电 流） ，由额定电压 380V，额定电流 6.8A，故可选 JR16-20D12，额定电 压 380V，额定电流 20A，三相，最小规格热元件 0.25-0.35A，最大规 格热元件 14-22A，有断相保护，有温度补偿，1 动合触头 1 动断触头， 使用时将热继电器的电流调至 6.8A。 2.2.4 接触器 (������������ *1000) /k*������������ , k取 1.2，则������������1 = 6.6������，是交流接触器，故可选 用 CJ12X-10A。接触器 KM3，在变压器二次侧取������������ = 10A（由下面选 取变压器计算处知） ，故也可选择 CJ12X-10A。 2.2.5 熔断器 熔体的额定电流������������������ 1 = (1.5~2.5)������ ，故可取������������������ 1 =16 A，故可选 RT-20/16， 其额定电压 380V， 熔断器额定电流 20A， 熔体额定电流 16A。 因为选取的变压器的容量为������������ = ������2 ∗ ������2 ≈ 468.4V ⋅ A，而一次 侧接在线电压上，故������1 = ������������ /380������ ≈ 1.2������,但二次侧的电流明显大 于一次侧的电流，且为������1 = 11.1A，������������������ 2 = 1.5~2.5 ������ = 20A,故 FU2 可选取 RT14-20Z。 接触器 KM1、 KM2 的负载为电动机， 电压为 380V， 且额定电流������������1 =
V ， Y 接法， 1. 电机为 Y100L2-4 型三相鼠笼式异步电动机， U N 380
nN 1420 r / min， PN 3kW ， I N 6.8 A ， f1 50Hz ，绝缘 B 等级。
2. PLC 为西门子 S7-200CPU224 可编程序控制器(具体型号自行选定)。 3. 三相四线制交流电源(工频) 4. SQ1、SQ2、SQ3 为光电接近开关，SQ4 和 SQ5 为机械行程开关。
外机械手简单运动控制系统设计
一.设计任务 机械手运动工作示意图如图所示。实现如下功能： 1. 系统上电，机械手执行回零操作，直到 SQ1 为 ON； 2. 机械手在初始位置时，按下起动按钮 SB1 后，机械手开始工作，前进到 工位 1 时工作 6s，前进到工位 2 时工作 6s，然后返回到初始位置。当按下停止 按钮 SB2 后，机械手立即停止工作。 3. 当机械手运动到左（右）极限位置时，相应的报警指示灯点亮，蜂鸣器 鸣叫，并使机械手停止运动。
2.2.6 能耗制动参数计算
制动电流������������ 一般取������������ = （1~2）������������ 。取������������ = 10A，冷态电阻������ = 3.8Ω ,������������ =
������������ ∗ ������ = 38������ , ������2 = ������������ /0.9 ≈ 42.2������ ， ������2 = ������������ /0.9 ≈ 11.1������ , 变 压器容量������������ = ������2 ∗ ������2 ≈ 468.4V ⋅ A,因为变压器仅在制动时使用， 故 其 容 量 一 般 取 (0.25~0.5)������������ 。 故 取 ������������ = 200������ ⋅ ������ ， 故 可 选
[1] 常晓玲. 电气控制系统与可编程控制器. 北京: 机械工业出版社, 2004, 64~66 [2] 李发海, 王岩. 电机与拖动基础（第 3 版）. 北京:清华大学出版社, 2005(8): 258~278 [3]Siemens AG 2007.S7-200 可编程序控制器系统手册.SIEMENS AG, 2008: 396~404
二.设计内容 1.系统方案简介 1.1 系统简图
电源 1
行程开关
开关
光电开关
输入信号
PLC
输出信号
蜂鸣器
起停按钮
正转 反转 停止
电机
电源 2
1.2 系统原理 行程开关、光电开关、起停按钮作为输入信号提供给 PLC，PLC 将 这些输入信号处理之后给电机、蜂鸣器输出信号，使电机、蜂鸣器按照 相关设计要求进行动作。 2. 电动机主电路 2.1 电动机主电路电气原理图

合集下载

电气工程综合课程设计

电气工程综合课程设计

电气工程综合课程设计一、课程目标知识目标：1. 让学生理解电气工程基础理论，掌握电路分析、电力电子技术、电机控制等核心知识；2. 培养学生运用所学知识解决实际电气工程问题的能力，如设计简单电路、分析电力系统运行状况等；3. 使学生了解电气工程领域的发展趋势和新技术应用。

技能目标：1. 培养学生具备电气图纸阅读与绘制、电路仿真与测试、设备安装与调试等实践技能；2. 提高学生运用计算机软件（如CAD、Multisim等）进行电气工程设计和分析的能力；3. 培养学生团队协作、沟通表达、创新能力，为未来从事电气工程相关领域工作打下坚实基础。

情感态度价值观目标：1. 培养学生对电气工程的兴趣，激发他们探索未知、勇于创新的科学精神；2. 引导学生关注电气工程在国民经济发展中的作用，增强社会责任感和使命感；3. 培养学生严谨、勤奋、务实的学习态度，树立正确的价值观。

本课程结合高中年级学生的认知水平和兴趣特点，注重理论联系实际，提高学生的实践操作能力和创新能力。

课程目标明确，可衡量，有助于教师进行教学设计和评估，同时有利于学生了解课程预期成果，激发学习兴趣。

二、教学内容1. 电路基础：包括电路元件、基本电路定律、电路分析方法等，对应教材第一章内容；- 电路元件：电阻、电容、电感等；- 基本电路定律：欧姆定律、基尔霍夫定律等；- 电路分析方法：节点电压法、回路电流法等。

2. 电力电子技术：介绍常用电力电子器件、电路及其应用，对应教材第二章内容；- 电力电子器件：二极管、晶体管、晶闸管等；- 电路及其应用：整流电路、逆变电路、斩波电路等。

3. 电机与控制：涵盖电机原理、类型及控制方法，对应教材第三章内容；- 电机原理：交流电机、直流电机等；- 类型及控制方法：步进电机、伺服电机及其控制电路。

4. 电气工程实践：结合实际案例，进行电路设计、仿真与实验，对应教材第四章内容；- 电路设计：简单电路设计、照明电路设计等；- 仿真与实验：Multisim软件仿真、实验室实践操作。

电气自动化综合课程设计

电气自动化综合课程设计

电气自动化综合课程设计一、课程目标知识目标：1. 让学生掌握电气自动化基础理论知识，包括电路分析、电机控制、PLC编程等；2. 培养学生运用所学知识解决实际电气自动化问题的能力；3. 引导学生了解电气自动化领域的前沿技术和发展趋势。

技能目标：1. 培养学生具备电气自动化系统设计、调试与维护的能力；2. 提高学生动手实践能力，能够独立完成电气控制系统的搭建与调试；3. 培养学生团队协作能力，能够与他人共同完成复杂的电气自动化项目。

情感态度价值观目标：1. 培养学生对电气自动化技术的兴趣，激发学习热情；2. 培养学生具有安全意识、质量意识、环保意识和创新精神；3. 引导学生树立正确的价值观，认识到电气自动化技术在国家经济发展和人民生活中的重要作用。

分析课程性质、学生特点和教学要求，本课程旨在让学生在掌握电气自动化基本知识的基础上，提高实践操作能力，培养创新意识和团队协作精神。

通过本课程的学习，使学生能够具备解决实际电气自动化问题的能力，为将来的职业发展打下坚实基础。

课程目标分解为具体学习成果，以便于后续教学设计和评估。

二、教学内容1. 电气自动化基础知识：包括电路分析、电机原理、传感器与执行器、PLC编程等，涉及教材第1-4章内容；- 电路分析：讲解基本电路元件、电路分析方法；- 电机原理：介绍各类电机的工作原理及其控制方法；- 传感器与执行器：阐述传感器的工作原理及应用，执行器的选型与控制；- PLC编程：教授PLC的基本指令、编程方法和应用实例。

2. 电气控制系统设计：涵盖控制系统设计方法、控制系统仿真与优化，涉及教材第5-6章内容；- 控制系统设计方法：讲解控制系统的设计步骤、原则和注意事项；- 控制系统仿真与优化：介绍仿真软件的使用，进行控制系统仿真与优化。

3. 电气自动化项目实践：包括项目分析与设计、设备选型、控制系统搭建与调试，涉及教材第7-9章内容；- 项目分析与设计：分析实际项目需求，设计电气自动化解决方案；- 设备选型：根据项目需求，进行电气设备选型；- 控制系统搭建与调试：指导学生动手搭建电气控制系统，进行调试与优化。

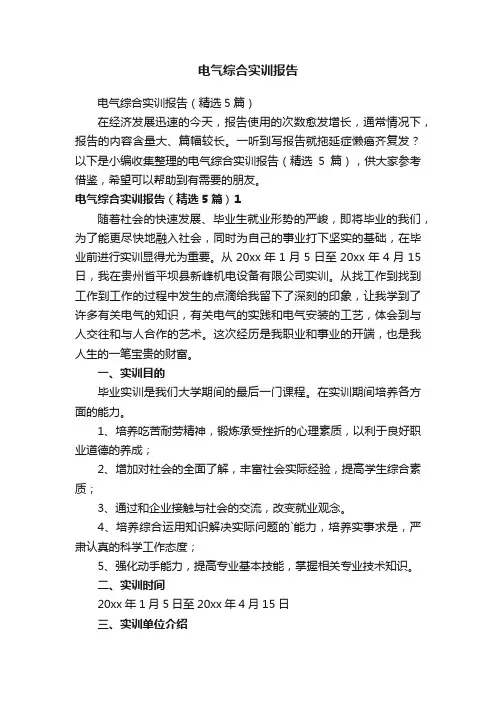

电气综合实训报告（精选5篇）
