上海耀华 XK3190-D2+说明书

上海耀华K D说明书 The document was prepared on January 2, 2021XK3190-D2+称重显示器（用户手册）2000年8月版目录第一章技术参数1第二章安装2一. 仪表前视图和后视图二. 传感器和仪表的连接三. 打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法7一. 开机及开机自动置零二. 手动置零(半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 数据记录的贮存六. 打印操作七. 记录的清除操作八. 数据记录的检查操作九. 记忆皮重的输入方法第四章维护保养和注意事项17第五章信息提示18附录19亲爱的用户：在使用仪表前，敬请阅读使用说明书。

X K 3 1 9 0 - D 2+技术参数第一章技术参数1. 型号XK3190-D2＋称重显示器2. 转换原理双积分式A/D3. 输入信号范围0 ～ 30mV4. A/D转换分辨码70万5. 显示6位荧光显示，字高英寸，6个状态指示符6. 分度值1/2/5/10/20/50/100 可选7. 键盘轻触式薄膜开关8. 时钟可显示年/月/日，时/分/秒，自动闰年、闰月9. 大屏幕显示器接口采用串行输出方式：20mA电流环信号传输距离≤2000米RS232信号传输距离≤30米 (RS232信号输出)10. 打印接口标准并行输出接口，可连接仪表指定的打印机11. 串行通讯接口波特率可选20mA电流环信号输出，传输距离约2000米。

（选配）RS232C输出，传输距离约30米；12. 数据贮存可贮存255个车号和皮重、100个货号、512组记录，13. 使用环境电源AC 180 -- 240V 49Hz -- 51Hz使用温度0℃ -- 40℃储运温度－25℃ -- 55℃相对湿度≤90％RH预热时间15分钟保险丝200mA( 1 )X K 3 1 9 0 - D 2+安装联接第二章安装联接一. 仪表前视图和后视图 :1 2 3单位：千克货号车号标定检查4 5 6贮存打印补充打印报表打印输入7 8 9累计打印打印设置预置皮重称重自动日期时间稳定去皮零位 0清除 F1 去皮置零日期时间存皮重开关(图2－1 ) 前视图( 25芯 ) (15芯 ) ( 9芯)打印输出口 RS232C、20mA电流环通讯口传感器输入口以及大屏幕输出口（铭牌）电源保险丝(图2－2 ) 后视图( 2 )X K 3 1 9 0 - D 2+安装联接二. 传感器与仪表的连接1.传感器的连接采用9芯RS232插头座。

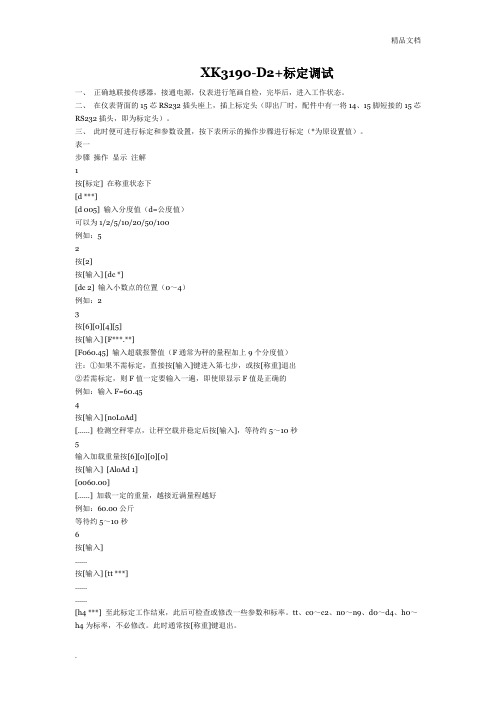

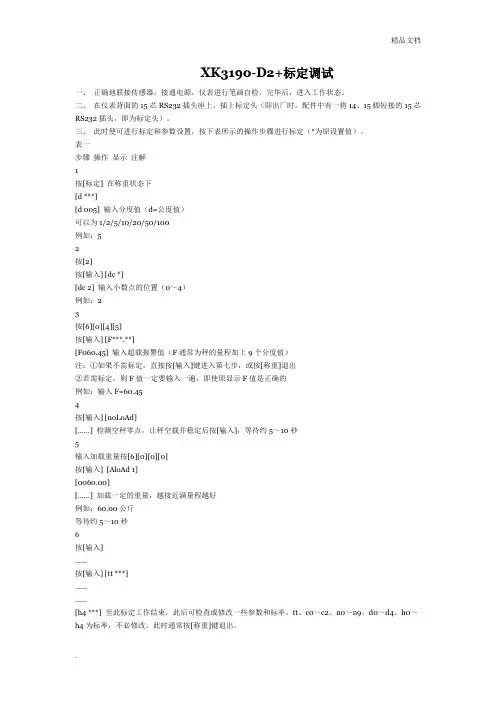

XK3190-D2+标定调试一、正确地联接传感器，接通电源，仪表进行笔画自检，完毕后，进入工作状态。

二、在仪表背面的15芯RS232插头座上，插上标定头（即出厂时，配件中有一将14、15脚短接的15芯RS232插头，即为标定头）。

三、此时便可进行标定和参数设置，按下表所示的操作步骤进行标定（*为原设置值）。

表一步骤操作显示注解 1 按[标定] 在称重状态下[d ***] [d 005] 输入分度值（d=公度值）可以为1/2/5/10/20/50/100 例如：5 2 按[2] 按[输入] [dc *] [dc2] 输入小数点的位置（0～4）例如：2 3 按[6][0][4][5] 按[输入] [F***.**] [F060.45] 输入超载报警值（F通常为秤的量程加上9个分度值）注：①如果不需标定，直接按[输入]键进入第七步，或按[称重]退出②若需标定，则F值一定要输入一遍，即使原显示F值是正确的例如：输入F=60.45 4 按[输入] [noLoAd] [……] 检测空秤零点，让秤空载并稳定后按[输入]，等待约5～10秒 5 输入加载重量按[6][0][0][0] 按[输入] [AloAd 1] [0060.00] [……] 加载一定的重量，越接近满量程越好例如：60.00公斤等待约5～10秒6 按[输入] ……按[输入] [tt ***] …………[h4 ***] 至此标定工作结束，此后可检查或修改一些参数和标率。

tt、c0～c2、n0～n9、d0～d4、h0～h4为标率，不必修改。

此时通常按[称重]键退出。

tt、c0～c2、n0～n9、d0～d4、h0～h4为标定参数！请仔细记录，妥善保存！紧急时可调用！历史老照片不能说的秘密慈禧军阀明末清初文革晚清7 按[1][2][2] 按[输入] [Pn xyz] [Pn 122] 输入系统参数Pn：零点跟踪范围和置零范围x：零点跟踪范围y：置零范围z：开机置零范围(详见注3) 例如：122 8按[0][1] 按[输入] [Adr **] [Adr 01] 通讯地址（01～26）例如：1 9 按[3] 按[输入] [bt *] [bt 3] bt：串行通讯的波特率（0～5）0 ：300波特率1 ：600波特率2 ：900波特率3 ：1200波特率4 ：2400波特率5 ：4800波特率例如：3 10 按[0] 按[输入] [FLt 2] [FLt 0] FLt：数字滤波强度（0～5）称重稳定条件好时选择小值称重稳定条件差时选择大值通常选择0 11 按[1][1] 按[输入] [y *****] [y 00011] y参数的意义见注4 12 按[输入] [b 000000] [b 000000] 输入补偿标定值详见注5 13 显示End数秒后退回称重显示标定结束※注1：调试结束后，可以将控制参数的设置结果和标率通过打印机打印出来（操作方法：插上标定头，按[报表打印]，显示[d****]，按[5]，然后按[输入]即可）（★所打印内容参见附录1），并保存好，以备在发生意外情况时可重新输入，但输入时一定要先输入F值，再按两次[称重]后即可输入。

XK3190-A9称重显示器2002年11月版目录第一章技术参数 1第二章安装 2一. 仪表前功能视图和后功能视图二. 传感器和仪表的连接三．打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法9一. 开机及开机自动置零二. 手动置零 ( 半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存八. 打印操作九. 记录的清除操作十. 记忆皮重的输入方法第四章维护保养和注意事项13 第五章信息提示14附录16亲爱的用户：在使用仪表前，敬请阅读使用说明书。

第一章 技术参数1. 型号 XK3190-A9称重显示器2. 模拟部分转换原理双积分式A/D输入信号范围0 ～ 18mV最大净输入信号18mV转换速度10～15次/秒A/D转换分辨码50万码非线性＜ 0.01%F.S满量程温度系数8PPM/℃标定全部采用键盘操作完成供桥电源DC，8V，可连接6个350Ω的传感器或12个700Ω的传感器传感器的连接方式采用6线式，长线自动补偿3. 显示7位LED，字高0.56英寸，7个状态指示符，3个电量指示符显示周期 100ms分度值1/2/5/10/20/50/100 可选4. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。

精度+ 5s/24h，不受断电影响。

5. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料轻触式薄膜开关6. 大屏幕显示器接口串行输出方式传输方式电流环 / RS232信号传输的数据格式11位波特率 600传输距离≤30米7. 串行通讯接口传输方式RS232C波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离≤30米8. 打印接口标准并行输出接口可配TpuP16微型打印机、TM800、KX－P1121、LQ1600K宽行打印机9. 数据贮存可贮存255个车号和皮重、100个货号、205组称重记录10. 使用电源交流电源 AC 180 -- 240V 49Hz -- 51Hz直流电源采用CP7－12蓄电池供电（12V，外接）蓄电池使用时间约20小时（充足电后使用）蓄电池充电时间约30小时交流保险丝 500mA直流保险丝 1.5A11. 使用环境使用温度0℃ -- 40℃储运温度－25℃ -- 55℃相对湿度≤85％RH预热时间15分钟12. 外形310×195×186 (mm)自重约2.5公斤( 1 )第二章 安 装 联 接 一.仪表前功能视图和后功能视图 :(图2－1 ) 前功能视图(图2－2 ) 后功能视图( 2 )二、传感器与仪表的连接1、传感器的连接采用9芯插头座。

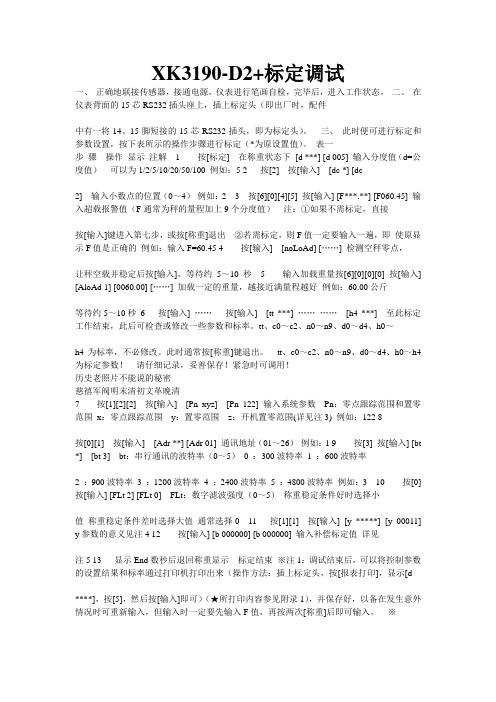

XK3190-D2+标定调试一、正确地联接传感器，接通电源，仪表进行笔画自检，完毕后，进入工作状态。

二、在仪表背面的15芯RS232插头座上，插上标定头（即出厂时，配件中有一将14、15脚短接的15芯RS232插头，即为标定头）。

三、此时便可进行标定和参数设置，按下表所示的操作步骤进行标定（*为原设置值）。

表一步骤操作显示注解1按[标定] 在称重状态下[d ***][d 005] 输入分度值（d=公度值）可以为1/2/5/10/20/50/100例如：52按[2]按[输入] [dc *][dc 2] 输入小数点的位置（0～4）例如：23按[6][0][4][5]按[输入] [F***.**][F060.45] 输入超载报警值（F通常为秤的量程加上9个分度值）注：①如果不需标定，直接按[输入]键进入第七步，或按[称重]退出②若需标定，则F值一定要输入一遍，即使原显示F值是正确的例如：输入F=60.454按[输入] [noLoAd][……] 检测空秤零点，让秤空载并稳定后按[输入]，等待约5～10秒5输入加载重量按[6][0][0][0]按[输入] [AloAd 1][0060.00][……] 加载一定的重量，越接近满量程越好例如：60.00公斤等待约5～10秒6按[输入]……按[输入] [tt ***]…………[h4 ***] 至此标定工作结束，此后可检查或修改一些参数和标率。

tt、c0～c2、n0～n9、d0～d4、h0～h4为标率，不必修改。

此时通常按[称重]键退出。

tt、c0～c2、n0～n9、d0～d4、h0～h4为标定参数！请仔细记录，妥善保存！紧急时可调用！7按[1][2][2]按[输入] [Pn xyz][Pn 122]输入系统参数Pn：零点跟踪范围和置零范围x：零点跟踪范围y：置零范围z：开机置零范围(详见注3)例如：1228按[0][1]按[输入] [Adr **][Adr 01] 通讯地址（01～26）例如：19按[3]按[输入] [bt *][bt 3] bt：串行通讯的波特率（0～5）0 ：300波特率1 ：600波特率2 ：900波特率3 ：1200波特率4 ：2400波特率5 ：4800波特率例如：310按[0]按[输入] [FLt 2][FLt 0] FLt：数字滤波强度（0～5）称重稳定条件好时选择小值称重稳定条件差时选择大值通常选择011按[1][1]按[输入][y *****][y 00011]y参数的意义见注412按[输入] [b 000000][b 000000] 输入补偿标定值详见注513显示End数秒后退回称重显示标定结束※注1：调试结束后，可以将控制参数的设置结果和标率通过打印机打印出来（操作方法：插上标定头，按[报表打印]，显示[d ****]，按[5]，然后按[输入]即可）（★所打印内容参见附录1），并保存好，以备在发生意外情况时可重新输入，但输入时一定要先输入F值，再按两次[称重]后即可输入。

地磅仪表目前使用的最广泛是XK3190-D2+ ,LG6008-D2该仪表性能稳定，使用方便，通过ＣＯＭ口用ＡＳＣ码将重量数据传输到电脑，非常便于用户自己写程序，开发更实用的地磅软件。

地磅使用前要先标定才能使用，下面是地磅的XK3190-D2+的标定说明书。

地磅的简单的标定步骤：１，按［标定］键，也就是[3]这个键，出现[c00000],输入[888888],出厂密码，按［输入］键２，出现[d ***],输入10，表示10公斤起跳，按［输入］键３，出现[dc 2],表示小数点后位数，几十吨地磅，一般输[0],按［输入］4，出现［Ｆ６００００］，输入此磅的总吨位，１０００００或１５００００ＫＧ，按［输入］，如不需标定，只是要修改一些参数，这里不要输入任何数字，直接按［输入］进入下一步。

５，出现［noＬoＡd］，检测空秤零点，秤上不要有任何东西，就是磅自身的重量，按［输入］，出现[AloAd1],等待5-10秒，开一重卡车上去，这一重卡必须事先在别的磅上称过，已知其重量，输入这个车子的重量，按［输入］６，出现[tt ***]到这一步，标定工作已结束，可以继续修改其它的参数，也可以按［称重］退出。

７,后面几个重要参数，[Pn122],零点跟踪范围，建议改为[Pn 144],改大一点，有好处，有一次在厂里用个一吨的钢梁将六个传感器压在下面标定，结果到客户那里装上地磅后仪表显示５６００ＫＧ，无法置０，因为这个磅是发到国外的，虽然问题很简单，但要同外国人沟通，解决这个问题还是很困难的，就是置０范围太小，磅自重有６６００ＫＧ，出厂时我们用１０００ＫＧ钢梁架在传感器上面标定，仪表认为零点范围是1000ＫＧ，实际磅自重6600KG, 两个相减就是5600ＫＧ，所以一开机就显示是5600ＫＧ，设成[Pn 144],表示零点跟踪范围是地磅量程的２０％，６０吨的磅，就是１２吨的置０范围。

８，还有一个重要参数是波特率：[bt *]0--300波特率，１－－６００，２－－９００，３－１２００，４－２４００，５－－４８００，这个选择在与电脑相连的时候有用，因为要与电脑软件读ＣＯＭ的波特率一致。

XK3190-A9称重显示器2002年11月版目录第一章技术参数 1第二章安装 2一. 仪表前功能视图和后功能视图二. 传感器和仪表的连接三．打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法9一. 开机及开机自动置零二. 手动置零 ( 半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存八. 打印操作九. 记录的清除操作十. 记忆皮重的输入方法第四章维护保养和注意事项13 第五章信息提示14附录16亲爱的用户：在使用仪表前，敬请阅读使用说明书。

第一章 技术参数1. 型号 XK3190-A9称重显示器2. 模拟部分转换原理双积分式A/D输入信号范围0 ～ 18mV最大净输入信号18mV转换速度10～15次/秒A/D转换分辨码50万码非线性＜ 0.01%F.S满量程温度系数8PPM/℃标定全部采用键盘操作完成供桥电源DC，8V，可连接6个350Ω的传感器或12个700Ω的传感器传感器的连接方式采用6线式，长线自动补偿3. 显示7位LED，字高0.56英寸，7个状态指示符，3个电量指示符显示周期 100ms分度值1/2/5/10/20/50/100 可选4. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。

精度+ 5s/24h，不受断电影响。

5. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料轻触式薄膜开关6. 大屏幕显示器接口串行输出方式传输方式电流环 / RS232信号传输的数据格式11位波特率 600传输距离≤30米7. 串行通讯接口传输方式RS232C波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离≤30米8. 打印接口标准并行输出接口可配TpuP16微型打印机、TM800、KX－P1121、LQ1600K宽行打印机9. 数据贮存可贮存255个车号和皮重、100个货号、205组称重记录10. 使用电源交流电源 AC 180 -- 240V 49Hz -- 51Hz直流电源采用CP7－12蓄电池供电（12V，外接）蓄电池使用时间约20小时（充足电后使用）蓄电池充电时间约30小时交流保险丝 500mA直流保险丝 1.5A11. 使用环境使用温度0℃ -- 40℃储运温度－25℃ -- 55℃相对湿度≤85％RH预热时间15分钟12. 外形310×195×186 (mm)自重约2.5公斤( 1 )第二章 安 装 联 接 一.仪表前功能视图和后功能视图 :(图2－1 ) 前功能视图(图2－2 ) 后功能视图( 2 )二、传感器与仪表的连接1、传感器的连接采用9芯插头座。

XK3190-DS2称重显示控制器2006 年12 月版上海耀华称重系统有限公司公司地址：上海浦东新区上南路4059 号销售部直线电话：（021）58863788508405465084257958411284508428765084043458862570508231845849131050824201508242025082420350826040508260415082604250826043总机：（021）50842212 50840671508408065082880250828550转销售部分机：821、822售后服务电话: （021）50825520投诉电话：（021）50825521传真：（021）58860003 50824207（销售）邮编：200124Web：E-mail:weighd@目录第一章技术参数 (1)第二章安装联接 (2)第三章计量操作 (5)第四章菜单操作 (8)第五章输入法 (36)第六章标定 (38)第七章通讯 (42)第八章打印与记录处理 (46)第九章硬件接口设置 (58)第十章信息提示 (63)第十一章维修保养及主要事项 (65)附录 (66)亲爱的用户：在使用仪表前，敬请阅读使用说明书。

XK3190－DS2技术参数第一章技术参数1. 型号XK3190-DS2 称重显示器2. 数字传感器连接连接方式RS422/RS485 方式连接个数1～16 个传感器类型HBM 传感器，仅一传感器，耀华传感器传感器电源DC 12V，0.8A（Max）3. 显示点阵VFD 显示（256×64）/ 点阵LCD 显示（240×64）显示范围000000 --- 999999（不考虑小数点）分度值1/2/5/10/20/50 可选4. 轻触式橡胶键盘23 个按键5. 时钟可显示年/月/日，时/分/秒，自动闰年、闰月精度±5s/24h，不受断电影响6. 大屏幕显示器接口串行输出方式传输方式电流环传输的数据格式11 位波特率600传输距离电流环约1000 米7. 打印接口标准并行输出接口，可连接仪表指定的打印机8. 串行通讯接口信号RS232C / RS422/ RS485波特率波特率可选600/1200/2400/4800/9600 传输的数据格式10 位、1 位起始位、8 位二进制数据位、1 位停止位传输距离RS232 输出，约15 米；RS422/RS485 输出，约1000 米9. 数据贮存可贮存1000 个车号和皮重、1000 个货号、1000 组记录，断电时数据保护＞5000h10. 使用环境电源AC110~220V，50~60HzDC 24V 使用温度0℃-- 40℃储运温度-25℃-- 55℃相对湿度≤85％RH11. 外形250×250×70 (mm)（不含支架）自重约3.6 公斤第二章安装联接一．仪表外观示意图图2－1 仪表前视图图2－2 仪表后视图图 2－3 仪表侧视图二．开机界面注：仪表刚开机或者未收到传感器信号时显示此开机画面。

Yaohua XK3190-DS2 operation ManualXK3190-DS2WEIGHING INDICATORMANUALPLEASE READ THIS MANUAL VERY CAREFULLYBEFORE USEFEB 2007Specifications subject to change without prior noticeCONTENTS1.GETTING STARTED2.TECHNICAL PARAMETERS AND SPECIFICATIONSYOUT OF INDICATOR4.KEYBOARD AND METROLOGY OPERATION5.MENU OPERATION6.INPUT7.CALIBRATIONMUNICATION9.PRINT AND RECORD OPERATION10.INTERFACE SET UPRMATION INDICATION12.MAINTENANCE AND WARNINGSAPPENDIX 1. GETTING STARTEDCAUTION•This is not a toy. Keep out of reach of children;•This indicator is not an explosion proof device;•This indicator is not a water p roof device;•Do not open this indicator, no user serviceable parts inside.Always contact supplier for service.1.1IntroductionWeighing indicator XK3190-DS2 adopts 32-bits fast speed and high performance ARM processor and effective、multi-tasks embedded operating system. Hence it’s with convenient character input and personal operating window. It’s widely applied in static weighing system equipped with 1~16 digital load cell.1.2Features•With 32--bits fast speed and high performance ARM processor•With effective、multi-tasks embedded operating system •With personal operating window•With planar rolling menu management•With plenty parameter setting clew•With error diagnose function•With Num/English character/Chinese character/signinput method similar to mobile phone input1This is a “Table of Contents preview” for quality assuranceThe full manual can be found at /estore/catalog/ We also offer free downloads, a free keyboard layout designer, cable diagrams, free help andsupport. : the biggest supplier of cash register and scale manuals on the net。

XK3190－A12+(E)称重显示控制器使用说明书上海耀华称重系统有限公司制造沪制00000071号目录第一章主要参数2第二章外观与连接3一.仪表显示与键盘功能示意图二.键盘功能三.传感器和仪表的联接四.大屏幕与仪表的联接五.串行通讯接口与仪表的联接第三章操作说明6一.开机及开机自动置零二.手动置零(半自动置零)三.除皮功能四.计数功能五.累计设置六.畜牧秤功能设置七．功能设置第四章维护保养及注意事项9第五章信息提示10版本：（1.05版）亲爱的用户：在使用仪表前，敬请仔细阅读说明书!第一章主要参数1.型号：XK3190－A12+(E)2.准确度等级：3级,n=30003.采样速度：10次/秒4.传感器灵敏度范围：(1.5～3)mV/V5.分度值：1/2/5/10/20/50可选6.显示：6位LCD/LED，6个状态指示7.大屏幕显示接口（可选）：采用串行输出方式，电流环信号,传输距离≤2000米8.通讯接口（可选）：RS232C；波特率1200/2400/4800/9600可选9.使用电源：免维护铅酸蓄电池DC6V/4Ah10.使用温度：0℃～40℃11.储运温度：-25℃～55℃12.湿度：≤85%RH13.执行标准：GB/T7724-200814、型批证书编号：2011F351-31仪表特色：1.高精度A/D转换，可读性达1/30000;2.调用内码显示方便，替代感量砝码观察及分析允差；3.特殊的软件技术，增强系统的抗振动能力；4.数字滤波的速度、幅度以及稳定的时间可设置；5.称重计数功能（单件重量有断电保护）；6.多种背光模式可选；7.选配RS232通讯口，波特率可选，通讯方式可选；8.选配20mA电流环大屏幕通讯口；9.可定制非标改制型品种（可根据客户需求定制）（1）带kg/lb转换功能的改制型；（2）畜牧秤专用改制型；（3）带2个定值输出（TTL）功能的改制型；（4）带峰值保持的改制型；第二章外观与连接一.仪表显示和键盘功能示意图:（图2-1）仪表机壳示意图#功能*除皮置零开/关（A12+E无此键）（图2-2）仪表键盘示意图二.键盘功能1.【#】:开机自检时长按此键进入标定模式。
