光伏农业大棚结构描述

光伏架下建大棚发电种菜能双赢作者：倪金洛刘康懿殷丹周珊南璐来源：《西北园艺·蔬菜》2021年第05期近些來，光伏发电成为贫困山区精准脱贫项目之一。

经试验，在规划设计光伏板摆放密度及高度时考虑大棚修建技术参数，为大棚留下适当的采光空间，即可在光伏架下建大棚种蔬菜（图1），实现发电、种菜双赢。

以下，我们总结了2017年以来在陕西省洛南县三要镇北司村对这一模式的示范应用情况。

1 光伏支架技术参数1.1 水泥立柱高度及埋深水泥桩柱采用内径Ф18 cm模板中间加4根Ф 8 mm钢筋，C30水泥砂浆浇筑，高200 cm，埋深80 cm，地面以上高度120 cm;顶面预留连接件，上面与光伏支架连接。

光伏支架平面高度距地面400 cm。

1.2 前排、后排间距及左右立柱间距前排与后排间距10 m，左右间距6 m;用方钢、角铁框架连接形成光伏摆放平面，然后按照光伏技术参数安装光伏板。

1.3 采光空间预留为了兼顾大棚的采光量要求，在安装摆放光伏板时，每两行光伏板间预留2 m左右的空间。

2 大棚结构技术参数2.1 大棚跨度与矢高根据预留空间，大棚跨度10 m，矢高350 cm左右，拱间距80～100 cm;棚与棚间距为150～200 cm。

2.2 拱架材料大棚拱架采用热镀锌钢管（椭圆、圆形）弯曲成形后安装在光伏支架下。

2.3 采光膜与安装采光膜采用PE或PO膜;夏季只需安装顶膜，秋、冬、春加装裙膜。

3 蔬菜种植大棚茬口以冬春茬（12月至次年5月）和夏秋茬（6—11月）年季间轮回种植较为适宜，冬春茬以叶菜类如菜薹、芹菜、油麦菜为宜，夏秋茬以番茄、辣椒、茄子等茄果类蔬菜较好。

下面是我们对越夏番茄种植实践的经验做法总结。

3.1 种植优势洛南夏季冷凉，夏季夜间温度15～18 ℃，白天20～35 ℃，极端高温37～38 ℃天数仅3～5天，这样的温度条件关中、河南等平原产区难以实现。

7月下旬至8月中旬越冬茬、早春茬及露地番茄陆续罢园，市场会有一段番茄断档期，能卖上价。

光伏农业大棚结构描述首先是大棚架，它是支撑整个光伏农业大棚的重要结构。

大棚架一般采用轻钢结构，由钢管框架和连接件组成。

钢管框架的选择要考虑抗风、抗压等性能，以确保光伏农业大棚的稳定性和耐久性。

连接件一般采用镀锌钢材，用于连接和固定钢管，在保证结构强度的同时，还能提高稳定性和整体的美观度。

其次是光伏模块，它是光伏农业大棚的核心部分。

光伏模块一般由太阳能电池板、钢框支架和夹具等组成。

太阳能电池板是光伏发电的关键组成部分，它具有高效、稳定和可靠的特性。

钢框支架用于安装和支持太阳能电池板，通常采用防腐蚀处理，以提高其使用寿命。

夹具是将太阳能电池板固定在钢框支架上的关键部件，其设计应合理，能够确保太阳能电池板的安全和稳定性。

然后是边框，它是光伏农业大棚的围合结构。

边框一般由镀锌钢材或塑料材料制成，具有抗风、防腐蚀和耐久性能。

边框一般由上下两部分构成，上部分用于固定大棚架和光伏模块，下部分则用于固定覆盖材料和地下埋线管道。

边框的设计应考虑到安装方便和维修空间，以提高施工效率和后期维护的便利性。

最后是覆盖材料，它是光伏农业大棚的外包装层。

覆盖材料一般选择透光性好、耐候性强的材料，如聚碳酸酯板或聚乙烯薄膜。

聚碳酸酯板具有抗冲击、阻燃和抗紫外线能力，适用于大棚的长期使用。

而聚乙烯薄膜则具有重量轻、透明度高和使用方便等特点，适用于临时或短期搭建的光伏农业大棚。

覆盖材料的选择应根据具体需求和当地气候条件进行合理配置。

总之，光伏农业大棚是一种融合农业种植和太阳能发电的创新设施，它的结构设计涉及大棚架、光伏模块、边框和覆盖材料等。

通过合理的结构设计和配置，光伏农业大棚能够兼顾农业种植和光伏发电的需要，实现土地资源的高效利用和经济效益的最大化。

可研中光伏农业大棚结构描述，仅供参考。

首要考虑作为光伏组件的支撑，棚内作物种植作为次要考虑，甚至可以不考虑严冬种植。

在保证强度的前提下，尽可能降低造价。

本项目光伏大棚采用预制式大棚。

支架由纵向檩条、横向钢架等构成，钢架侧立面形式为三角形结构。

光伏支架倾角为37°，基础采用钢筋混凝土基础，基础埋深，离地面。

大棚的基础大棚为钢结构，墙体为保温材料。

大棚长70m、宽、前墙高、后墙高。

建筑面积：,耐火等级二级，抗震等级三级。

屋面为不上人屋面，屋面采用钢骨架支架，顶面安装太阳能电池板；室内外高差100cm，通风口为双层塑料薄膜封闭；门为复合彩板门，清扫走道位于标高处，走道宽,底板为钢板，栏杆为DN25钢管，扶手为DN25钢管。

大棚基础采用预制钢筋混凝土基础，基础杯口上宽，下宽。

钢管直径，埋深1m。

设计方案见下图：图预制基础示意图大棚钢结构大棚南北方向采用钢60×120×的镀锌方管，东西方向采用檩条100×50×型钢与钢梁相接，檩条与钢梁之间螺栓连接。

连接图如下：图钢梁与檩条连接图檩托大样大棚光伏电池组件排布块，336。

可铺设光伏组件8m，大棚斜边宽为70m单个农业大棚长为分为8排组件，每排光伏组件数量为42块。

单块光伏组件的规格长×宽×厚:1650mm×992mm×40mm。

组件与组件之间东西间隔为，南北间隔为零，光伏组件横向长度计算如下：42×+41×=中间的伸缩缝不能铺设光伏组件，故光伏组件东西方向的实际距离为：组件南北实际长度为：×8=大棚棚顶敷设尺寸为：70m×8m光伏组件排布图如下：图大棚顶光伏组件布置图局部布置图如下：图大棚顶光伏组件局部图光伏阵列间距设计在北半球，对应最大日照辐射接收量的平面为朝向正南，阵列倾角确定后，要注意南北向前后阵列间要留出合理的间距，以免前后出现阴影遮挡，前后间距为：冬至日（一年当中物体在太阳下阴影长度最长的一天）上午9：00到下午3：00，组件之间南北方向无阴影遮挡。

光伏现代农业大棚现状与分析总结：因此太阳光谱在400～520nm（蓝光）和太阳光谱在610～720nm（红光）这两个区间最有利于植物生长。

为了增加植物所需要的光谱，可以采用两种方式：屋顶薄膜太阳能电池板和普通透明白玻璃间隔排列；采用LED灯补充植物需要的光谱，达到植物生长的光环境。

同时，非晶硅薄膜太阳能组件发电需要的主要光谱为600nm，对紫外线几乎不透过，能有效阻挡紫外线对植物的生长影响。

发电的同时确保植物光合作用有效进行，并起到有效的保温作用。

五、建筑方案类型一：棚顶南侧：发电组件（柔性透光性较差）和专属附框与钢骨架柔性连接。

棚顶北侧：棚顶部位采用普通夹胶玻璃。

大棚南北侧：立面采用钢化玻璃。

类型二：棚顶：隐框单坡采光顶结果。

主钢结果：钢桁架形式。

前后钢结构立柱基础：钢筋混凝土基础顶棚支撑结果：主次檩条方格布置形式。

六、光伏大棚温室系统可选配置1.开窗系统（以达到通风降温的效果）例如湿帘—风机降温系统：利用水的蒸发降温原理实现降温目的。

特制的湿帘能确保水均匀地淋湿整个降温湿帘墙，当空气穿透湿帘介质时，与湿润介质表面进行水气交换以实现对空气的加湿与降温。

2.喷雾系统（对于温室不仅起灌溉作用，还可以起到降温，调节湿度，叶面施肥等作用）3.LED植物生长灯（400～520nm--蓝色的光线以及610～720nm--红色光线，对于光合作用最大。

520～610nm--绿色的光线，被植物色素吸收的比率很低）通过改变电流可以使LED发出不同颜色的光，LED还可以方便地通过化学修饰方法，调整材料的能带结构和带隙，实现红黄绿兰橙多色发光。

如小电流时为红色的LED，随着电流的增加，可以依次变为橙色，黄色，最后为绿色。

选择蓝红LED 灯，两种波长的光线，覆盖光合作用所需的波长范围。

蓝色（470nm）和红色（627nm）的LED灯，可以提供植物所需的光线。

七、应用优点1.光伏发电效益一部分对棚内设施供电，多余部分可以并网出售或蓄电池储存夜间使用。

太阳能生态大棚介绍太阳能生态大棚电站概况及特点一、太阳能生态大棚电站的概况新能源产业太阳能生态大棚电站太阳能光伏生态大棚就是将半穿透式薄膜太阳能电池和农业大棚结合起来，简而言之：屋顶发电，棚内种植农作物。

这种模式已经在美国、欧洲等西方发达国家广泛运用，目前我国江西上饶，江苏常州、镇江等地已建成20多个“太阳能大棚”示范点，部分实现并网发电。

太阳能光伏生态大棚通过薄膜分光技术将太阳辐射分为植物需要的光能和用于太阳能发电的光能，既满足了植物生长的需要，又实现了光电转换，增加了可再生能源。

同时薄膜太阳能电池板分光技术，可过滤紫外光，起到物理法杀虫作用，对减少农药使用，生产绿色有机蔬菜起到积极促进作用。

太阳能光伏生态大棚是发展现代农业的一种新模式，是高效、生态、休闲、观光农业的有机结合，解决了高效农业设施投入高的难题，突破了传统农业生产受时间和空间的制约，实现多茬、循环生产，可以实现低成本、高产出、高效益，有较好的示范和推广意义。

太阳能生态大棚电站的优势4太阳能生态大棚不光经1太阳能生态大棚电站，解决了发展低碳经济，节能减排，开发济效益显著，在社会效益上作用明显。

对于短期解决农村三农问题，还富于民，长期挽救全球变暖，都将产生深远影响和巨大贡献。

绿色清洁新能源问题。

在众多的新能源中，太阳能作为一种取之不尽、用之不竭的清洁能源，极具增长潜力，在倡导节能环保、低碳经济的全球背景下，太阳能产业蕴含着巨大的发展机会和市场空间。

2解决了解决建电站土地和分布式优势3供电问题。

太阳能电站靠近用户端，进而解决了发电在西部，用电在东部的结构性矛盾，降低长途输电造成电力损耗和成本增加，能源综合利用效太阳能生态大棚电站标准化发展，从根本上解决食率高。

品安全问题创造了条件。

大棚电站项目，通过价值累加，解决高效设施农业投入巨大难题。

时太阳能光伏大棚棚顶电站建设，分摊了温室大棚建设成本、提升温室大棚质量、功能和使用年限，缩短投资回报期。

光伏阳光棚各结构名称-概述说明以及解释1.引言1.1 概述光伏阳光棚是一种结合了太阳能发电和遮阳功能的建筑结构，通过在棚顶安装光伏电池板，可以将阳光转化为电能，实现能源的可再生利用。

光伏阳光棚的出现不仅可以为建筑物提供清洁能源，还可以为人们提供舒适的遮阳空间，起到节能环保的作用。

在本文中，我们将介绍光伏阳光棚的各种结构名称及特点，探讨其设计与应用，以及展望其未来发展前景，以期为读者提供更深入的了解和启发。

1.2 文章结构文章结构部分旨在介绍本文的组织架构，帮助读者更好地理解全文内容的逻辑关系和发展脉络。

本文分为引言、正文和结论三个部分。

在引言部分，我们将对光伏阳光棚进行简要概述，介绍文章的结构和目的。

正文部分将重点探讨光伏阳光棚的定义与作用、结构名称及特点、设计与应用等方面内容。

结论部分将对光伏阳光棚的重要性进行总结，展望其未来发展并作出结束语。

通过这样的结构安排，读者将可以全面了解光伏阳光棚的各个方面，并对其重要性和发展前景有更深入的认识。

1.3 目的目的部分的内容可以包括对于本文探讨的主要目的和意义的说明。

在这篇文章中，我们的主要目的是通过介绍光伏阳光棚各结构名称，帮助读者更深入地了解光伏阳光棚的概念和设计特点，进一步推广和应用光伏阳光棚技术，促进可持续能源的发展和利用。

通过本文的研究和讨论，我们希望能够增进对光伏阳光棚的认识，促进该领域的发展和创新，为未来光伏阳光棚技术的推广和应用奠定基础。

2.正文2.1 光伏阳光棚的定义与作用光伏阳光棚是一种集光伏发电和遮阳功能于一体的建筑结构，通常用于车棚、停车场、露台等场所。

其主要特点是在提供遮阳的同时，利用太阳能发电，实现能源的可持续利用。

光伏阳光棚通常由支架、光伏组件、逆变器、监控系统等部件组成，通过将光伏组件安装在棚顶或支架上，利用太阳能直接转化为电能，供给周围的设备或输送至电网。

光伏阳光棚的作用主要体现在以下几个方面：1. 提供遮阳功能：光伏阳光棚可以有效遮挡阳光，减少紫外线和热量对人体、车辆等的影响，提供舒适的停车或休息环境。

光伏大棚类型有哪些_光伏大棚特点目前光伏节能发电大棚主要有三种类型，不同类型的光伏温室的特点和优缺点会有所不同。

光伏大棚可节约土地资源，解决光伏发电与种植业争地的矛盾，土地的利用率更高，有效克服单栋温室之间的间距对土地的浪费。

敞开式光伏大棚特点是利用较高的光伏支架，上铺光伏组件，下面种植农作物，敞开式光伏大棚是一种多方质疑的光伏农业结合型式。

下面请正升温室给大家具体介绍一下光伏大棚类型和特点。

【光伏大棚大棚有哪些类型】目前光伏节能发电大棚主要有三种类型，三类光伏大棚优缺点如下：一、光伏组件铺设在封闭式大棚顶棚形式优点：1）可节约土地资源，解决光伏发电与种植业争地的矛盾。

2）可有效利用土地，减少土地的浪费。

相对于单栋日光温室，此种形式的温室室内空间相对来说较大，土地的利用率更高，有效克服单栋温室之间的间距对土地的浪费。

3）温室可根据农业需要形成大跨度钢结构，拥有较大空间，可形成机械化作业，甚至形成观光光伏农业。

4）提高农业自动化程度，可配套附属设施：如内遮阳保温系统、加热补温系统、通风降温系统、智能化控制空气增湿系统、滴灌系统等，形成自动化温室农业。

5）节省人工劳动，减少劳动用工成本。

缺点：1）光伏发电与植物生长存在争光现象，不适合喜光植物的种植。

2）用钢量大，建造成本高，回收期较长，不适合小规模的家庭经营。

3）单一植物区，限制了多种植物同时种植的可能。

4）可能产生冷热不均匀区域。

温室面积较大，容易出现通风死角，尤其是未采用循环风扇时，这种现象更为明显。

二、光伏组件不直接铺设在大棚上面，而是单独设光伏支架架设在大棚后面或中间附加式光伏大棚，特点是农业与光伏结合度不高，但农光互不影响，能完全确保大棚农业和光伏发电各自功效的好发挥。

优点：1）光伏与农业大棚结构相对独立，光伏组件与农作物相互影响较小，较少存在争光现象。

2）建造安装相对简单，可单独各自设计，农业大棚、光伏支架安装和拆卸相对独立、简便。

3）造价较低，用钢量较少，结构简单。

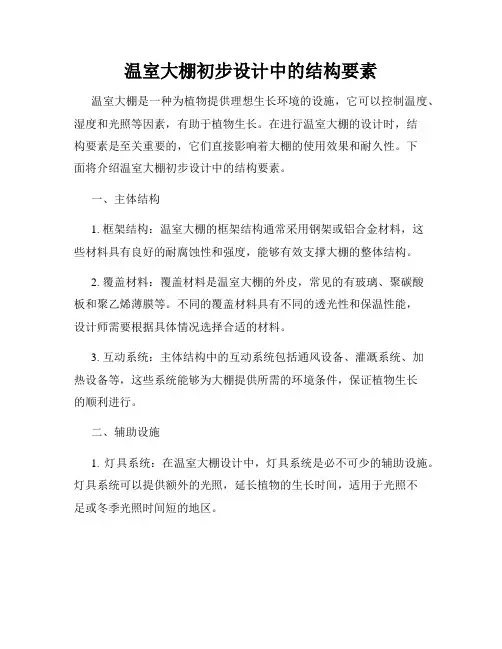

温室大棚初步设计中的结构要素温室大棚是一种为植物提供理想生长环境的设施，它可以控制温度、湿度和光照等因素，有助于植物生长。

在进行温室大棚的设计时，结构要素是至关重要的，它们直接影响着大棚的使用效果和耐久性。

下面将介绍温室大棚初步设计中的结构要素。

一、主体结构1. 框架结构：温室大棚的框架结构通常采用钢架或铝合金材料，这些材料具有良好的耐腐蚀性和强度，能够有效支撑大棚的整体结构。

2. 覆盖材料：覆盖材料是温室大棚的外皮，常见的有玻璃、聚碳酸板和聚乙烯薄膜等。

不同的覆盖材料具有不同的透光性和保温性能，设计师需要根据具体情况选择合适的材料。

3. 互动系统：主体结构中的互动系统包括通风设备、灌溉系统、加热设备等，这些系统能够为大棚提供所需的环境条件，保证植物生长的顺利进行。

二、辅助设施1. 灯具系统：在温室大棚设计中，灯具系统是必不可少的辅助设施。

灯具系统可以提供额外的光照，延长植物的生长时间，适用于光照不足或冬季光照时间短的地区。

2. 通风系统：通风系统是保证温室大棚空气流通的重要设施，它可以排除湿气和二氧化碳，保持空气新鲜。

合理设计的通风系统可以提高大棚内部的通风效果，有利于植物健康生长。

3. 控温系统：控温系统可以根据温室内外温度的变化自动调节温室内部的温度，确保植物在适宜的温度条件下生长。

控温系统通常包括加热设备和降温设备，设计师需要根据气候和植物生长需求选择合适的控温系统。

三、功能性要素1. 土壤、水源和肥料：温室大棚的设计中需要考虑土壤、水源和肥料的供应问题。

设计师需要根据植物的生长需求选择合适的土壤和肥料，并确保有足够的水源供应。

2. 灌溉系统：灌溉系统是温室大棚的关键设施，它可以根据植物的水分需求定时供水，保证植物在适宜的水分条件下生长。

设计师需要选择合适的灌溉系统，确保水分供应充足。

以上就是温室大棚初步设计中的结构要素，设计师在设计温室大棚时需要考虑这些要素，以确保大棚具有良好的使用效果和耐久性。
