日光温室的设计与建造课件(共34张PPT)《蔬菜生产技术》同步教学(中国农业出版社)
1
. PART任务二戈壁蔬菜栽培设施的类型 2 日光温室的设计与建造
2
目录
CONTE NTS
1
温室设计要求
2
温室场地选择与布局
3
温室的基本结构设计
一、温室设计要求
• 1.具有良好的采光屋面，能最大限度地透过阳光； • 2.保温和蓄热能力强，能最大限度地减少温室散热，温
室效应强； • 3.温室的长、宽、脊高和后墙高、前坡屋面和后坡屋面
2.2为宜。 – 跨度为7m的温室，高度应为3m以上。
18
3.保温比
• 保温比：指日光温室内的贮热面积与放热面积的比例。 • 在日光温室中，虽然各围护组织都能向外散热，但由于后
墙和后坡较厚，不仅向外散热，而且可以贮热，所以在此 不作为散热面和贮热面来考虑。 • 温室内的贮热面为温室内的地面，散热面为前屋面，故保 温比就等于土地面积与前屋面面积之比。
22
（三）主要结构参数---三材
1.建筑材料 （1）骨架材料的选择及要求
优型日光温室骨架材料以钢骨架为好，但造 价很高，目前还很难大面积推广。因此，选用结 构合理的竹木骨架、钢筋混凝土与竹木骨架和8# 镀锌铁丝与竹木混合骨架等也是较好的。
23
钢骨架
双
2mm厚Φ25钢管
弦
Φ10～12圆钢
桁
架
式
Φ8圆钢(3根）
草苫的厚度：6-8厘米。
13
（二）温室的主要结构参数---四比。
• 即指各部位的比例。 • 包括前后坡比 • 高跨比 • 保温比 • 遮阳比
14
1.前后坡比
• 前后坡比：指前坡和后坡垂直投影宽度的 比例。
• 前坡和后坡的功能： 温室的后坡由于有较厚的厚度，起到贮热
. PART任务二戈壁蔬菜栽培设施的类型 2 日光温室的设计与建造
2
目录
CONTE NTS
1
温室设计要求
2
温室场地选择与布局
3
温室的基本结构设计
一、温室设计要求
• 1.具有良好的采光屋面，能最大限度地透过阳光； • 2.保温和蓄热能力强，能最大限度地减少温室散热，温
室效应强； • 3.温室的长、宽、脊高和后墙高、前坡屋面和后坡屋面
2.2为宜。 – 跨度为7m的温室，高度应为3m以上。
18
3.保温比
• 保温比：指日光温室内的贮热面积与放热面积的比例。 • 在日光温室中，虽然各围护组织都能向外散热，但由于后
墙和后坡较厚，不仅向外散热，而且可以贮热，所以在此 不作为散热面和贮热面来考虑。 • 温室内的贮热面为温室内的地面，散热面为前屋面，故保 温比就等于土地面积与前屋面面积之比。
22
（三）主要结构参数---三材
1.建筑材料 （1）骨架材料的选择及要求
优型日光温室骨架材料以钢骨架为好，但造 价很高，目前还很难大面积推广。因此，选用结 构合理的竹木骨架、钢筋混凝土与竹木骨架和8# 镀锌铁丝与竹木混合骨架等也是较好的。
23
钢骨架
双
2mm厚Φ25钢管
弦
Φ10～12圆钢
桁
架
式
Φ8圆钢(3根）
草苫的厚度：6-8厘米。
13
（二）温室的主要结构参数---四比。
• 即指各部位的比例。 • 包括前后坡比 • 高跨比 • 保温比 • 遮阳比
14
1.前后坡比
• 前后坡比：指前坡和后坡垂直投影宽度的 比例。
• 前坡和后坡的功能： 温室的后坡由于有较厚的厚度，起到贮热
光伏农业大棚设计 ppt课件
薄膜组件在大棚上铺设时，组件 之间的距离与排布方式并不是固定的 ，可根据大棚及种植农作物的实际需 求进行调整。
薄膜组件排布图
25
光伏组件排布设计
3）双玻组件连栋满铺式大棚
组件功率；150W
组件规格：1530mm*761mm
当地维度：32.58°N 大棚向阳面合理倾角为16°
排布：组件竖向排布，横排50块，竖排4 块，合计200
• 针对特殊植栽，设备可保湿提高产出；同时可加配防晒网增强抗晒功能。
12 m 5m
64
Agrovoltaico® -双轴追踪技术
为被动式追踪系统。
每个追踪系统都附有控制模块， 提供追踪与反追踪 运算； 同时ISMB无线模块提供远程操作能力，轻 松藉由计算机或是手机接口进行运维。
51
成功案例3：江苏阜宁30兆瓦渔光互补项目
项目地址：阜宁县陈集镇大刘村 占地面积：1000亩 每年发电量：3300万度 总投资：26754万
52
成功案例4：内蒙香岛130兆瓦农光互补项目
项目地址：内蒙香岛 占地面积：10000亩 每年发电量：16900万度 总投资：111890万
53
成功案例5：宁夏永宁50兆瓦农光互补项目
CO2施肥
31
典型案例1：西北地区光伏农业大棚典型结合方式
附加式光伏大棚虽然结合度不高，但农光互不影响，能完全确保大棚农 业和光伏发电各自功效的最好发挥。
32
33
典型案例2：华东、华南地区光伏农业大棚典型结合
太阳能连栋大棚适合于华东、华南一代大面积光伏农业一体化项目， 目前花卉和育苗类是赢利最优的，纯蔬菜大棚亏损严重。
4）双玻组件连栋间隔式大棚
组件功率；150W
农业光伏PPT
农业光伏前期关注事项
目录
1 简介农业光伏 2 农业光伏的利用形式及前期流程 3 农业光伏的前期关注事项 4Leabharlann 2023/11/62
第一部分 简介农业光伏
2023/11/6
简介
农作物生长需要光，充分利用太阳能的热资源、电资源，可以改 善作物的生长条件，增加产量，提高生产效率。
太阳能作为一种可再生能源，重视程度逐年提高。太阳能发电越 来越受到重视。
III类区
2023/11/6
3~40
10~25 1100~2200 880~1760 780~1560 0~20 1000~1800 800~1360 710~1210
农业光伏的前期关注事项
不同电价区近60个地区的发电小时数
2023/11/6
即在相对高的 电价区内找寻 资源条件好的 区域开发光伏 项目，在同等 资源条件下可 以获得更好的 收益
➢ 分布式光伏电价 ➢ 自用电=用电电价+0.42元（含税）/千瓦时 ➢ 富余上网电量=脱硫标杆电价+ 0.42元（含税）/千瓦时。
2023/11/6
18
《关于征求2015年光伏发电建设实施方案意见的函》--征求意见稿
2015年新增光伏发电并网容量目标15GW，集中式光伏电站8GW， 分布式7GW，综合考虑屋顶分布式光伏发电项目的特点和各地区的 建设条件，对各地区提出最低任务指标，但不设年度规模上限。
2014年，国家及地方多次出台鼓励太阳能发电的政策。 2014年《关于进一步落实分布式光伏发电有关政策的通知》中， 将利用农业大棚、鱼塘、湖泊等土地资源建设的光伏发电项目，明确 为分布式光伏发电的一种形式，只是在接入电压等级和容量上有所限 制，明确了农业光伏和渔业光伏的补贴政策。
目录
1 简介农业光伏 2 农业光伏的利用形式及前期流程 3 农业光伏的前期关注事项 4Leabharlann 2023/11/62
第一部分 简介农业光伏
2023/11/6
简介
农作物生长需要光，充分利用太阳能的热资源、电资源，可以改 善作物的生长条件，增加产量，提高生产效率。
太阳能作为一种可再生能源，重视程度逐年提高。太阳能发电越 来越受到重视。
III类区
2023/11/6
3~40
10~25 1100~2200 880~1760 780~1560 0~20 1000~1800 800~1360 710~1210
农业光伏的前期关注事项
不同电价区近60个地区的发电小时数
2023/11/6
即在相对高的 电价区内找寻 资源条件好的 区域开发光伏 项目，在同等 资源条件下可 以获得更好的 收益
➢ 分布式光伏电价 ➢ 自用电=用电电价+0.42元（含税）/千瓦时 ➢ 富余上网电量=脱硫标杆电价+ 0.42元（含税）/千瓦时。
2023/11/6
18
《关于征求2015年光伏发电建设实施方案意见的函》--征求意见稿
2015年新增光伏发电并网容量目标15GW，集中式光伏电站8GW， 分布式7GW，综合考虑屋顶分布式光伏发电项目的特点和各地区的 建设条件，对各地区提出最低任务指标，但不设年度规模上限。
2014年，国家及地方多次出台鼓励太阳能发电的政策。 2014年《关于进一步落实分布式光伏发电有关政策的通知》中， 将利用农业大棚、鱼塘、湖泊等土地资源建设的光伏发电项目，明确 为分布式光伏发电的一种形式，只是在接入电压等级和容量上有所限 制，明确了农业光伏和渔业光伏的补贴政策。
《农学温室大棚》课件
通风系统
大棚设计考虑到通风需要，通常配备自动或手动 通风系统，以保持适宜的空气流动。
遮荫和隔热层
一些大棚配备遮荫和隔热层，以防止过度阳光照 射和高温。
大棚的作用
提供保护
温室大棚为农作物提供保护， 防止天气变化和外部环境因素 对生长造成不利影响。
优化生长条件
通过控制温度、湿度和光照等 环境因素，大棚创造出最适宜 农作物生长的条件。
大棚的应用领域
温室大棚广泛应用于蔬菜种植、花卉培育、种苗培育和植物研究等领域。
大棚的发展前景
可持续农业
大棚技术与可持续农业的结合将 推动农业生产向更加环保和高效 的方向发展。
垂直农业
探索垂直农业在城市环境中的应 用，将大棚农业带入新的发展阶 段。
智能大棚
结合传感器和自动控制技术，开 发智能大棚，提高生产效益和资 源利用率。
2 防止虫害和病菌
大棚可以隔离农作物，防止害虫和病菌的入侵，减少农药使用。
3 延长生长季节
通过控制环境因素，温室大棚可以延长农作物的生长季节，增加产量。
大棚的结构和设计
材料选择
大棚通常由金属或塑料骨架、玻璃或塑料覆盖材 料构成，以提供适当的隔热和透光性能。
灌溉系统
温室大棚经常使用滴灌或喷灌系统，确保水分供 应均匀，减少水的浪费。
《农学温室大棚》PPT课 件
这个PPT课件将带您深入了解农学温室大棚，探讨其功能、结构和设计，以及 在不同领域中的应用和未来的发展前景。
大棚概述
农学温室大棚是一种人工创造的环境，用于种植蔬菜、水果和植物，提供保 护和控制生长条件，以增加产量和改善农作物质量。大棚的来自能1 提供温度和湿度控制
温室大棚可以调节温度和湿度，为农作物提供最适宜生长的环境。

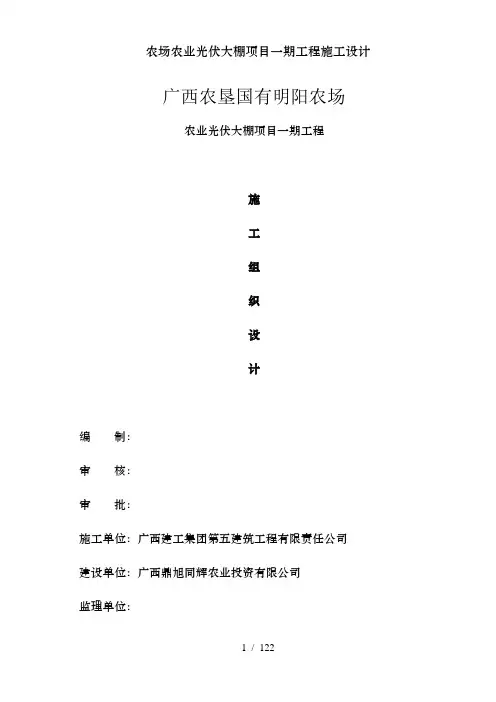

农场农业光伏大棚项目一期工程施工设计
广西农垦国有明阳农场农业光伏大棚项目一期工程施工组织设计编制：审核：审批：施工单位：广西建工集团第五建筑工程有限责任公司建设单位：广西鼎旭同辉农业投资有限公司监理单位：编制日期：2014年5月27日目录1.项目概况和特点11.1.工程概况11.2.气候条件21.3.施工依据的文件资料31.4.施工依据的相关标准及规范32.工程施工范围和工程内容52.1.施工范围52.2.工程设计63.施工准备93.1.技术准备93.2.物资、机械和设备准备103.3.施工队伍准备103.4.施工现场准备114.主要施工方案及技术措施124.1.光伏发电系统施工工艺流程12 4.2.大棚钢构安装124.3.大棚组件支架和光伏组件安装134.4.主要设备安装和电缆敷设185.项目组织机构设置及职责335.1.施工组织机构设置335.2.项目部组成及职责346.现场平面总布署396.1.施工总平布置的依据及原则39 6.2.施工设施布置436.3.施工通信设施447.施工进度计划447.1.概述447.2.施工进度主要节点控制457.3.主要施工物资计划477.4.工期保证措施487.5.工期应急措施548.施工机具配置及管理608.1.施工机具备管理608.2.主要施工机械配备计划629.人力资源管理659.1.劳动力计划659.2.劳动力管理6610.质量管理体系及措施6610.1.质量目标6610.2.施工质量控制6610.3.保证工程质量的组织措施69 10.4.保证质量管理的技术措施71 10.5.施工质量验收方法7110.6.质量工作考核办法7211.职业健康安全及环保措施73 11.1.安全方针及管理目标73 11.2.安全管理制度及措施74 11.3.安全技术措施制度7511.4.项目健康安全、环境保护管理组织机构83 11.5.文明施工8611.6.环境保护8711.7.职业安全卫生管理8812.物资管理8912.1.设备管理9012.2.材料管理9312.3.仓储管理9613.工程调试、试运行维护方案9913.1.系统电气检查调试9913.2.试运行及维护10614.资料管理及验收方案10714.1.资料管理技术组织措施10714.2.资料验收11114.3.工程交工及保修11315.售后服务11315.1.跟踪服务113 15.2.保修服务114 15.3.保修服务责任115 15.4.人员培训1151.项目概况和特点1.1.工程概况项目位于广西壮族自治区首府南宁市南部的广西农垦国有明阳农场内，项目租用3000亩土地上层空间，其中一期占地1000亩，二期占地2000亩。
农业光伏发电项目介绍ppt课件(图文)
国能新能[2014]445号 国能新能[2014]410号 国能新能[2014]406号 发改能源[2014]506号 国能规划[2014]38号 国能新能[2014]33号
03 政策—国家近期的光伏政策
时间
政策名称
文号
2013-11-26 国家能源局关于印发《光伏发电运营监管暂行办法》的通知 2013-11-19 关于对分布式光伏发电自发自用电量免征政府性基金有关问题的通知 2013-10-26 国家电网关于做好分布式光伏发电并网服务工作的意见（暂行） 2013-9-23 关于光伏发电增值税政策的通知 2013-8-29 国家能源局关于印发《光伏电站项目管理暂行办法》的通知 2013-8-27 关于调整可再生能源电价附加标准与环保电价有关事项的通知
而近年来，国家在大力推进新农村建设、农村城镇化建设，土地的集约 化综合开发及农业产业化正得到国家和各级政府前所未有的重视和推动。 现代农业、设施农业成为新的投资热点。
01 农业光伏简介
光伏农业结构的调整与推进
尽管中国的大城市人口众多，但房 屋大多是高楼大厦，这决定了中国的光伏 应用难以像发达国家一样以居民别墅的屋 顶发电设备为主。所以要开拓国内光伏市 场，走“农村包围城市”的路线更为现实， 而发展光伏农业则是一个必然的选择
01 农业光伏简介
在进一步的科研探索中 生态农业与光伏发电相结合是 一种高效的资源整合，建设光 伏电站不用改变土地性质，种 植业可以使用由光伏电站已建 设的光伏板下土地并不需要承 担土地租金。
光伏农业结构 的调整与推进
其次，可通过种植有机农产品、 名贵苗木等各类高附加值作物， 还能实现反季种植、精品种植、 高效种植，为绿色农业生产提 供一条新的路径；最后，利用 棚顶发电不仅可以满足农业大 棚的电力需求，还可以将剩余 的电并网出售，增加收益。
03 政策—国家近期的光伏政策
时间
政策名称
文号
2013-11-26 国家能源局关于印发《光伏发电运营监管暂行办法》的通知 2013-11-19 关于对分布式光伏发电自发自用电量免征政府性基金有关问题的通知 2013-10-26 国家电网关于做好分布式光伏发电并网服务工作的意见（暂行） 2013-9-23 关于光伏发电增值税政策的通知 2013-8-29 国家能源局关于印发《光伏电站项目管理暂行办法》的通知 2013-8-27 关于调整可再生能源电价附加标准与环保电价有关事项的通知
而近年来，国家在大力推进新农村建设、农村城镇化建设，土地的集约 化综合开发及农业产业化正得到国家和各级政府前所未有的重视和推动。 现代农业、设施农业成为新的投资热点。
01 农业光伏简介
光伏农业结构的调整与推进
尽管中国的大城市人口众多，但房 屋大多是高楼大厦，这决定了中国的光伏 应用难以像发达国家一样以居民别墅的屋 顶发电设备为主。所以要开拓国内光伏市 场，走“农村包围城市”的路线更为现实， 而发展光伏农业则是一个必然的选择
01 农业光伏简介
在进一步的科研探索中 生态农业与光伏发电相结合是 一种高效的资源整合，建设光 伏电站不用改变土地性质，种 植业可以使用由光伏电站已建 设的光伏板下土地并不需要承 担土地租金。
光伏农业结构 的调整与推进
其次，可通过种植有机农产品、 名贵苗木等各类高附加值作物， 还能实现反季种植、精品种植、 高效种植，为绿色农业生产提 供一条新的路径；最后，利用 棚顶发电不仅可以满足农业大 棚的电力需求，还可以将剩余 的电并网出售，增加收益。
光伏农业大棚设计方案
光伏农业大棚设计方案随着全球能源危机的不断加剧，可再生能源的开发和利用愈发受到人们的关注。
太阳能作为最为广泛的可再生能源之一，在农业领域的应用也越来越受到重视。
本文将介绍一种光伏农业大棚设计方案，旨在提供一种高效、可持续的农业种植模式。
一、设计原则1.1 综合效益优先：光伏农业大棚既要满足农作物的生长需求，又要有效利用太阳能资源。
因此，在设计方案时要将农业生产与光伏发电相结合，实现综合效益的最大化。
1.2 可持续发展：设计方案应以减少能源消耗和环境影响为目标，采用环境友好型材料和技术，确保农业生产的可持续发展。
1.3 灵活性与扩展性：光伏农业大棚的设计应具备一定的灵活性，能够适应不同的气候、地形和农业需求。
同时，应考虑到未来扩展的可能性，方便进行规模化种植。
二、大棚结构设计2.1 大棚布局：根据实际情况，可以采用单坡、双坡或多坡结构。
要保证光照充足，减少阴影遮挡对农作物生长的影响。
2.2 建筑材料：选择透明度高、耐候性好的材料，如高强度玻璃或透明塑料。
能够最大程度地吸收和利用太阳能，提高发电效率。
2.3 光伏组件安装：光伏组件可安装在大棚的墙壁、屋顶或者棚架上，以实现最佳的太阳能收集效果。
合理布置光伏组件，避免彼此之间产生遮挡。
三、电力系统设计3.1 光伏阵列：根据大棚的需求和太阳能资源分布，确定合适的光伏阵列的规模和布局。
光伏组件的安装应考虑方便维护和清洁，保证其正常发电。
3.2 电能储存：选择合适的储能设备，如蓄电池系统，将白天收集到的电能储存起来，以供夜间或云雨天使用。
3.3 运行监控：安装自动监控系统，及时了解光伏发电系统的运行情况，以便及时维护和故障排除。
四、农业生产系统设计4.1 温室控制：根据农作物的生长需求，设计合适的温室控制系统，包括温度、湿度、通风等参数的控制，以确保农作物的生长环境最为适宜。
4.2 水资源利用：设计合理的灌溉系统，包括收集雨水、循环利用水等，以减少对水资源的浪费。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
薄膜组件在大棚上铺设时，组件 之间的距离与排布方式并不是固定的 ，可根据大棚及种植农作物的实际需 求进行调整。
薄膜组件排布图
光伏组件排布设计
3）双玻组件连栋满铺式大棚
组件功率；150W
组件规格：1530mm*761mm
当地维度：32.58°N 大棚向阳面合理倾角为16°
排布：组件竖向排布，横排50块，竖排4 块，合计200
晶硅组件排布图
光伏组件排布设计
2）薄膜组件全遮挡排布独栋光伏农业大棚
薄膜组件满铺式光伏大棚
大棚侧面 大棚坡面
光伏组件排布设计
组件功率；80W 组件规格：1300mm*1100mm 透光率：10%-20% 当地维度：36.58°N 大棚向阳面合理倾角为20° 排布：组件竖向排布，横排36块，竖排7 块，合计252块 装机容量：20.16KW 大棚规模：占地约800㎡
光伏大棚组件选型
晶硅高效组件； 组件功率相近，即初设效率一致性要好； 组件衰减速度一致、稳定； 高温高湿区域须选用抗PID组件。
光伏大棚组件选型
大棚内湿度一般60%以上，在钢构表面、大棚膜面易冷凝、结露。这种高湿环境对钢结构本体存在腐 蚀，对布置在大棚内的光伏组件、接线盒、电缆、桥架、汇流箱等的安全稳定运行存在隐患，如降低 设备绝缘强度、造成导电金属或电路板腐蚀、降低使用寿命、造成电气短路故障等，尤其是光伏组件 。采用内天沟设计可集中收集冷凝露水。
附加式光伏大棚虽然结合度不高，但农光互不影响，能完全确保大棚农 业和光伏发电各自功效的最好发挥。
典型案例2：华东、华南地区光伏农业大棚典型结合
太阳能连栋大棚适合于华东、华南一代大面积光伏农业一体化项目， 目前花卉和育苗类是赢利最优的，纯蔬菜大棚亏损严重。
光伏大棚模块化典型设计
1）18连栋光伏大棚（1MW模块设计 横向排布）
光伏大棚结构设计
大棚结构设计的特殊性
光伏组件替换了塑料薄膜，导致结构承担荷载增加，在结构设计时，应进行建模计算，分析构件受 力，在满足结构安全、25年使用寿命的条件下，尽量采用轻型钢材，如冷弯薄壁卷边槽钢、Z型钢、几字 钢等，降低结构用钢量、控制成本。
光伏大棚组件倾角设计
原有大棚的采光面由拱坡改为平坡，倾角设计为18-25°左右，塑料薄膜 改为铺设电池板和透光玻璃，效率损失2%~9%。
块，连栋大棚单跨装机容量：30KW，
总装机容量为：540KW
大棚规模：连栋大棚共18跨，占地约7200㎡
单跨大棚侧面示意图 大棚坡面示意图
光伏组件排布设计
晶硅组件排布图
双玻组件在大棚上铺设时，组件 排布方式并不是固定的，可根据大棚 及现场实际需求进行调整。
连栋大棚整体侧面示意图
光伏组件排布设计
4）双玻组件连栋间隔式大棚
双玻组件排布图
双玻组件在大棚上铺设时，组件 之间的距离与排布方式并不是固定的 ，可根据大棚及种植农作物的实际需 求进行调整。
连栋大棚整体侧面示意图
不同地区组件与逆变器容量配比表
光伏农业大棚内部设施
大棚内设施
人工补光
通风装备
喷灌装备
加温装备
利用地源热泵确保大棚内恒温可节能40%。
CO2施肥
典型案例1：西北地区光伏农业大棚典型结合方式
光伏大棚组件选型
组件PID后果
组件PID测试条件
抗PID电池片、抗PID组件
光伏大棚类电站设备选型
组串逆变器和汇流箱的防护等级要达到IP65. 组串逆变器和汇流箱最好安装在大棚外。（棚内湿度至少60%）
光伏组件横向布置
依据组件自身特性和理论计算，组件横四排布方式比竖二排布方式发电 量至少可以增加2%~5%以上的发电量。
农光互补电站设计要点与实务
目录
一、光伏与农业结合概念 二、农业大棚设计要点 三、日本、欧洲、台湾光伏农业案例
光伏电站规划设计要点
农业种植养殖规划要点
农业光伏大棚（种植养殖）设计要点
渔光互补
牧光互补
光伏农业大棚
目录
一、光伏与农业结合概念 二、农业大棚设计要点 三、日本、欧洲、台湾光伏农业案例
占地面积120m*107.731m
光伏大棚模块化典型设计
传统日光温室结构
太阳能日光温室结构
光伏大棚组件倾角设计
设计温室采光面时，光线入射角度不宜选取过大，过大会造成温室的脊高过高，结构不合理。同时，根据 光线反射原理，光线入射角从90°降到50°时，透过采光面的光量下降不明显。日光温室的设计中要求大于 或等于50°，便满足采光需求。
最佳倾角
18°倾角
光伏大棚组件倾角设计
组件功率；150W
组件规格：1530mm*761mm
当地维度：32.58°N 大棚向阳面合理倾角为16°
排布：组件竖向排布，横排51块，竖排4 块，合计
204块，连栋大棚单跨装机容量：30.6KW，
总装机容量为：550.8KW
大棚规模：连栋大棚共18跨，占地约14400㎡
连栋大棚单跨测面 大棚坡面
光伏组件排布设计
光伏组件排布设计
1）晶硅常规组件全遮挡排布独栋光伏农业大棚
晶硅常规组件光伏大棚
大棚侧面 大棚坡面
光伏组件排布设计
组件功率；255W 组件规格：1636mm*994mm 排布：组件竖向排布，横排65块，竖排6 块，合计390块 装机容量：99.45KW 大棚规模：占地约1亩，实际面积看上图
晶硅常规组件在大棚上铺设时， 组件排布方式并不是固定的，也可横 向排布，可根据大棚及现场的实际需 求进行调整。
• 容量大的考虑用集中型逆变 器，容量小的可考虑利用组 串型逆变器，与大棚安装容 量匹配
光伏组件排布设计
光伏组件排布分为：
1）全遮挡式排布
竖向排布 横向排布
2）部分遮挡式排布
间隔式排布 棋盘式排布
竖向排布 横向排布 竖向排布 横向排布
间隔式排布
棋盘式排布
通过计算间隔排布光照均匀度为72.8%； 棋盘式排布为75.8%。光照均匀度越大，说明 均匀性越好，故棋盘式排布均匀度要 好于间隔式，从而更有利于温室作物的生产 。
光伏组件串数量设计
光伏组件排布设计
选用光伏组件型号不同
组件在坡面上排布方案不同 大棚型式不同
单个棚系统容量大小一致
薄膜组件发电系统
• 电压大，电流小， 串联少，并联路数 多，须二级汇流
晶硅组件发电系统
• 电压小，串联多，并 联路数少，一级汇流
• 组件串接线方式各异
• 大棚内的汇流电缆敷设方式、 路径、汇流箱安装位置方式各 异
