热敏电阻检验标准

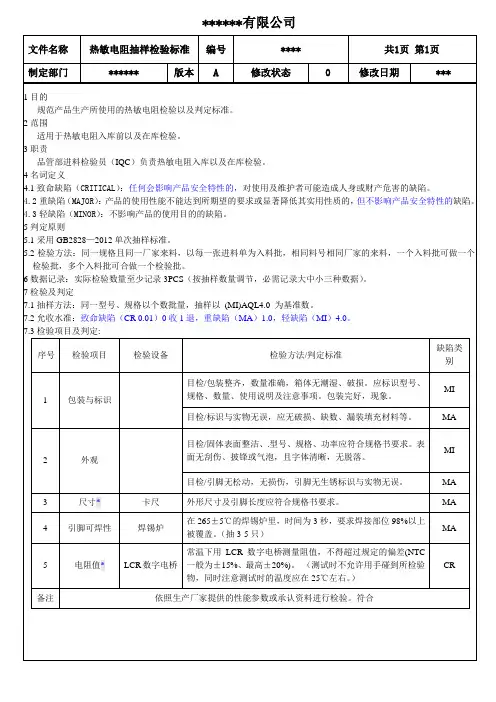

中山市同济科技照明有限公司三层文件文件编号 Q/TJ-49-0007-1-0原材料检验规程版本：1 修改次：0 标题物料名称 热敏电阻(NTC 、PTC) 本章共1 页1/1编制：品质部 审核： 批准： 日期：2006年10月18日 1. 外观检验方法：目测。

检验要求：(1)包装完整、防潮、规格、型号清晰、耐久；包封漆光洁、无裂口，引脚无氧化、变形，包封漆体积基本一致。

(2)包装盒(箱)内成品无混装、少装现象。

抽样方案：根据数量按GB/T2828.1-2003正常检验一次抽样Ⅱ水平抽取，AQL=1.5。

2. 尺寸检验工具：游标卡尺。

检验要求：尺寸应符合设计要求或与样板一致。

抽样方案：每批抽取10PCS,不允许有不合格。

3. 电参数检验设备: LCR 电桥,数字万用表。

检验要求：(1)测量其阻值误差应在±30%内（测试频率为1KHz，测试温度为25±5℃）.(2)阻值随温度上升而变小：用两只手指紧握着电阻，其阻值应逐渐变小，放开手指，其阻值应逐渐增大至初始值（针对负温度系数的NTC）。

(3)阻值随温度上升而变大： 用两只手指紧握着电阻，其阻值应逐渐变大，放开手指，其阻值应逐渐减小至初始值（针对正温度系数的PTC）。

抽样方案：根据数量按GB/T2828.1-2003正常检验一次抽样Ⅱ水平抽取，AQL=0.65。

4. 温敏特性检验设备: 恒温烘炉,LCR 电桥,数字万用表。

检验要求：置于恒温烘炉内,从室温开始,以5的倍数为基数,以5℃为单位升温测试阻值,当阻值达两倍初始值时为居里温度点(误差±5℃),应同要求的居里温度点一致（针对正温度系数的PTC）;放至冷却再测试应回到初始值。

抽样方案：每批抽取5PCS，不允许有不合格。

5. 可焊性检验工具：锡炉。

检验要求：温度:235±5℃;时间: 3S-3.5S;引脚95%以上沾锡。

抽样方案：每批抽取5PCS，不允许有不合格。

lm70测试标准1. 测试范围本测试标准适用于所有使用LM70热敏电阻的设备或系统。

主要针对LM70热敏电阻的温度测量范围、精度以及其他相关性能进行测试。

2. 测试环境测试应在以下环境条件下进行：●温度：20±5℃●湿度：45%-75%RH●无显著电磁干扰的环境3. 测试方法3.1 外观检查：检查LM70热敏电阻的外观，确保无破损、污渍和其他异常现象。

3.2 参数测量：使用专业的测量设备，对LM70热敏电阻的参数进行测量，如阻值、B值等。

3.3 稳定性测试：在不同的温度和湿度条件下，观察LM70热敏电阻的性能稳定性。

3.4 精度测试：通过对比标准温度计与LM70热敏电阻的测量结果，评估其温度精度。

4. 测试样品准备准备一定数量的LM70热敏电阻样品，确保这些样品代表不同的生产批次和规格。

同时，准备用于比较的标准温度计。

5. 温度精度要求LM70热敏电阻的温度精度应满足以下要求：在-20℃至+150℃的范围内，温度误差不超过±1℃。

6. 测试步骤6.1 将样品置于测试环境中至少2小时，以达到温度平衡。

6.2 使用专业的测量设备，对每个样品进行参数测量。

6.3 在每个样品上记录测量的温度值，并与标准温度计进行比较。

6.4 对所有样品进行稳定性测试，观察在不同条件下的性能变化。

6.5 分析所有测试数据，得出测试结果。

7. 测试结果分析根据测试数据，分析LM70热敏电阻的性能指标是否满足要求。

例如，评估其温度精度、稳定性以及在不同环境条件下的性能表现。

8. 测试报告编写编写测试报告，记录测试环境、样品信息、测试方法、测试数据以及结果分析。

确保报告内容清晰、完整，能够为决策提供依据。

9. 测试注意事项9.1 在测试过程中，应避免对LM70热敏电阻造成机械损伤。

9.2 注意保持测试环境的稳定，避免温度和湿度的剧烈变化。

9.3 在进行精度测试时，应选择合适的标准温度计，确保其精度和可靠性。

热敏电阻技术标准
1、外观
环氧树脂封装严实，玻璃头无外露，破裂或脱落，护套表面和绝缘表面应平整, 色泽均匀、无机械损伤及气泡等缺陷, 插头与引线之间应有良好的衔接. 电源线线芯按图纸设计要求构成。

端部形式, 尺寸按有关设计图纸要求。

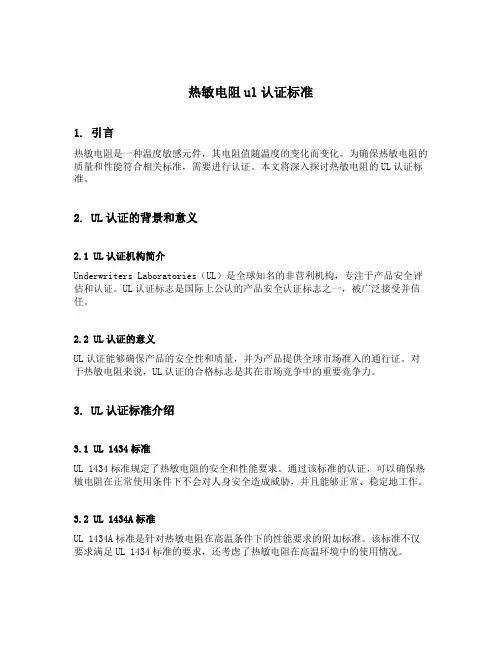

电源线应按图纸要求有UL认证标志。

2、电气强度
常态下，线芯与护套外表面之间的电气强度能承受3750V，50Hz交流电压，历时1min的耐压试验，而不产生闪络击穿现象。

3、耐潮湿试验
在水中浸泡1000h,阻值偏差≤±3%
4、25℃的电阻值
感温NTC ：10．00±1% 除霜NTC：10．00±2%
5、50℃的电阻值
感温NTC ：10．00±2% 除霜NTC：10．00±3%
6、绝缘电阻
500V 阻值》100MΩ
7、温度与阻值对应特性
符合相关的阻温特性参数表
8、耗散系数
小于 5 mw/℃
9、时间常数
小于8sec
10、装机试验
装机后温控性能应能符合现有产品的技术标准。

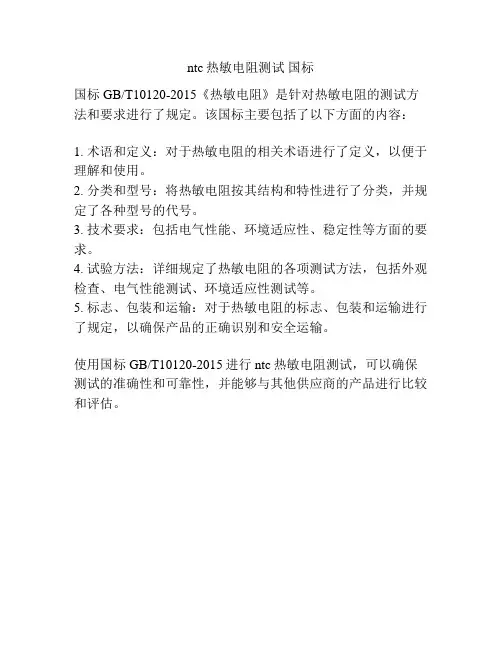

ntc热敏电阻测试国标
国标GB/T10120-2015《热敏电阻》是针对热敏电阻的测试方法和要求进行了规定。

该国标主要包括了以下方面的内容：
1. 术语和定义：对于热敏电阻的相关术语进行了定义，以便于理解和使用。

2. 分类和型号：将热敏电阻按其结构和特性进行了分类，并规定了各种型号的代号。

3. 技术要求：包括电气性能、环境适应性、稳定性等方面的要求。

4. 试验方法：详细规定了热敏电阻的各项测试方法，包括外观检查、电气性能测试、环境适应性测试等。

5. 标志、包装和运输：对于热敏电阻的标志、包装和运输进行了规定，以确保产品的正确识别和安全运输。

使用国标GB/T10120-2015进行ntc热敏电阻测试，可以确保测试的准确性和可靠性，并能够与其他供应商的产品进行比较和评估。

NTC热敏电阻是一种能够随环境温度变化而改变阻值的电子元件，广泛应用于电子温度测量、自控温控系统等领域。

在国内，NTC热敏电阻的测试需要遵循国家标准GB/T 16789-2015《热敏电阻器热敏特性测量方法》和GB/T 18082-2017《热敏电阻器的额定特性》。

下面是具体的测试流程和注意事项：测试流程：1. 测量电路准备：确保测试电路符合标准要求，包括测试电源、电流源、电阻器等。

2. 校准测试设备：校准测试设备，以确保测量结果准确可靠。

3. 测量温度漂移：根据标准要求，测量NTC热敏电阻在一定范围内的温度漂移曲线，确定其温度特性。

4. 测量电阻温度系数：以一定的温度步长，通过改变温度测量NTC热敏电阻的阻值，并绘制出不同温度下的阻值-温度曲线。

5. 确定测试数据：以绘制出的阻值-温度曲线为依据，确定NTC热敏电阻在工作温度范围内的一些重要参数，如B值、N值、Tx等。

注意事项：1. 确保测试环境稳定：在测试过程中，应确保测试环境温度稳定，并尽量消除外部干扰，以确保测试结果的准确性和可靠性。

2. 正确连接测试电路：NTC热敏电阻在测试时需连接合适电路，以保证测试电流、电压符合标准要求，同时防止NTC热敏电阻受到损坏。

3. 校准和验证测试设备：测试前需正确校准和验证测试设备，确保测试结果的准确性和可靠性。

4. 注意测试温度范围：测试时，应注意NTC热敏电阻的额定工作温度范围，避免测试范围超出NTC热敏电阻的工作范围，影响测试结果和NTC热敏电阻的使用寿命。

5. 注意测试数据复核：测试结束后应对测试数据进行复核和校验，确保测试结果的合理性和可信度。

总之，对于NTC热敏电阻的测试，需要遵循国家标准的要求，注意测试环境、测试设备的准确性和稳定性，以确保测试结果准确可靠，能够为后续的工作提供有力的支持。

NTC热敏电阻检验方法
1、目的：
为保证本公司所生产的产品质量，严格把关来料质量，特制定适应本公司的检验规范，其目的是使热敏电阻来料符合本公司的产品需求，保证公司所购直插热敏电阻的质量符合要求。

2、适用范围：
本检验规范适合本公司所有来料的NTC10D-9热敏电阻.。

3、抽检标准：GBGB/T 2828.1-2003/ISO 28895-1:1999
4、检验内容：
4.1测试工具及仪表：LCR电桥，150mm游标卡尺，可调温恒温烙铁，测力计，电源，PCB 板。

4.2判定标准分类及定义：
A：单位产品的质量特性符合规定。

B：单位产品的一般质量特性不符合规定。

C：单位产品的重要质量特性不符合规定。

5、接收标准：AQL：C为0，B为0.4，A为1.0
6、供应来料信息：
材料：有机实心外形：平面片状
频率特性：超高频
功率特性：大功率
批准人：制定人：测试人：
批准日期：制定日期：2013年3月19日测试日期：。

热电阻检定标准一、外观检查1.热电阻外观应无损伤，保护套管不应有裂纹和锈蚀现象。

2.热电阻的型号、规格和量程应符合要求，标志应清晰、齐全。

3.热电阻的接线端子应牢固，无松动现象。

二、绝缘电阻测试1.绝缘电阻测试应使用符合要求的绝缘电阻测试仪，测试温度为室温。

2.测试时，热电阻应放置在绝缘物上，避免与地面接触。

3.分别测试热电阻的接线端子与外壳之间的绝缘电阻以及接线端子之间的绝缘电阻，应符合产品说明书的要求。

三、线性度测试1.线性度测试应使用符合要求的温度源和温度计，测量误差应小于±0.5℃。

2.在规定温度范围内，选取至少五个温度点，记录热电阻的输出值和温度值。

3.根据测量数据绘制输出值与温度值的线性图，观察线性度是否符合要求。

四、重复性测试1.重复性测试应使用符合要求的温度源和温度计，测量误差应小于±0.5℃。

2.在规定温度范围内，对热电阻进行至少三个周期的重复性测试。

3.每个周期应包括加热和冷却过程，并记录热电阻的输出值和温度值。

4.根据测量数据计算重复性误差，判断重复性是否符合要求。

五、迟滞性测试1.迟滞性测试应使用符合要求的温度源和温度计，测量误差应小于±0.5℃。

2.在规定温度范围内，选取至少五个温度点，记录热电阻的输出值和温度值。

3.分别绘制加热和冷却过程中的输出值与温度值曲线，观察两条曲线的重合程度。

4.根据测量数据计算迟滞性误差，判断迟滞性是否符合要求。

六、分辨率测试 (内容在此格式化限制下可能不够显示) ：一般来说，通过以下几点来进行 :1 . 选择小信号输入法。

这是一种基本的测量分辨率的方法。

使用该方法，热电阻的温度信号将被输入到电子放大器中，然后通过输出电压来计算其分辨率。

这种方法主要适用于测量精度较高的场合。

2 . 使用微分法。

该方法主要通过将输入信号进行微分处理，然后通过放大器进行放大，最后通过输出电压来计算其分辨率。

该方法主要适用于测量精度较低的场合。
