CA6TB(X)053/062/070M变速箱 使用维修手册一汽解放汽车有限公司变速箱分公司目录第一部分:变速箱使用说明1.主要技术参数2.变速箱总成品种标识及识别3.变速箱的润滑与保养4.变速箱使用注意事项5.变速箱常见故障及排除方法6.变速箱各部位螺栓扭紧力矩第二部分:变速箱零件图(根据零件分组分成若干部分)1.第一轴总成2.第二轴总成3.中间轴总成4.上盖总成5.顶盖总成6.倒档惰轮总成7.变速箱外围件8.离合器外壳及相关件注意:变速箱在搬运时,应轻抬轻放,不得撞击,挤压。
汽车一旦出现故障,应认真进行检查,不要轻易拆卸变速箱,必要时应由专业人员拆卸,或到指定的维修机构检修。
提醒:我们已经对本手册尽量做到正确,但产品的结构是不断改进的,不同的变速箱品种是有差别的,请正确识别您的变速箱的具体品种。
第一部分:变速箱使用说明1 变速箱主要技术参数:2.变速箱总成品种标识及识别欲识别变速箱型号及具体品种,先确定变速箱标识的位置。
在变速箱总成侧面(取力口附近)的平面上,用电脑打出了(见图片)品种及有关标识,在一汽厂标下边打出六行数字及英文字母, 分别代表:1 变速箱总成品种标识2 速度表蜗杆和从动齿轮传动比3 一档齿轮传动比4 六档齿轮传动比1 2 3 4 55 总成流水号按照上述方法确定您的变速箱的品种。
在购买零件时,这一信息非常有用。
3.变速箱的润滑与保养3.1.变速箱的润滑①润滑方式:飞溅润滑。
②润滑油牌号:80W/90(GL-3)车辆齿轮油,严禁使用劣质润滑油,不同牌号的润滑油不可以混合使用。
③润滑油量:约7L(参考量);装取力器变速箱:约7.5L(参考量),加注润滑油时,车辆应停在水平路面上,加注到与注油孔的下边缘等高,从注油孔略有溢出为宜。
3.2.变速箱的保养①.车辆磨合行驶2000KM时,变速箱应首次(首保)清洗内腔并更换新齿轮油(可到就近的一汽服务站提供免费保养),彻底清理放油堵磁铁上的金属粉末,同时检查各种紧固件是否松动,并进行复紧,检查各结合面及油封是否漏油。

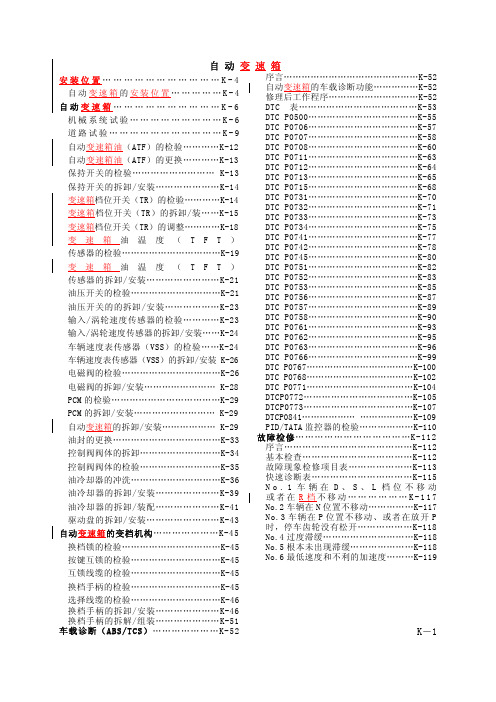

自动变速箱安装位置……………………………K-4自动变速箱的安装位置……………K-4自动变速箱…………………………K-6机械系统试验………………………K-6道路试验……………………………K-9自动变速箱油(ATF)的检验…………K-12自动变速箱油(ATF)的更换…………K-13保持开关的检验………………………K-13保持开关的拆卸/安装…………………K-14变速箱档位开关(TR)的检验…………K-14变速箱档位开关(TR)的拆卸/装……K-15变速箱档位开关(TR)的调整…………K-18变速箱油温度(T F T)传感器的检验……………………………K-19变速箱油温度(T F T)传感器的拆卸/安装……………………K-21油压开关的检验…………………………K-21油压开关的的拆卸/安装………………K-23输入/涡轮速度传感器的检验…………K-23输入/涡轮速度传感器的拆卸/安装……K-24车辆速度表传感器(VSS)的检验……K-24车辆速度表传感器(VSS)的拆卸/安装K-26电磁阀的检验……………………………K-26电磁阀的拆卸/安装……………………K-28 PCM的检验………………………………K-29 PCM的拆卸/安装………………………K-29自动变速箱的拆卸/安装………………K-29油封的更换………………………………K-33控制阀阀体的拆卸………………………K-34控制阀阀体的检验………………………K-35油冷却器的冲洗…………………………K-36油冷却器的拆卸/安装…………………K-39油冷却器的拆卸/装配…………………K-41驱动盘的拆卸/安装……………………K-43自动变速箱的变档机构…………………K-45换档锁的检验……………………………K-45按键互锁的检验…………………………K-45互锁线缆的检验…………………………K-45换档手柄的检验…………………………K-45选择线缆的检验…………………………K-46换档手柄的拆卸/安装…………………K-46换档手柄的拆解/组装…………………K-51车载诊断(ABS/TCS)…………………K-52序言………………………………………K-52自动变速箱的车载诊断功能……………K-52修理后工作程序…………………………K-52 DTC表…………………………………K-53 DTC P0500………………………………K-55 DTC P0706………………………………K-57 DTC P0707………………………………K-58 DTC P0708………………………………K-60 DTC P0711………………………………K-63 DTC P0712………………………………K-64 DTC P0713………………………………K-65 DTC P0715………………………………K-68 DTC P0731………………………………K-70 DTC P0732………………………………K-71 DTC P0733………………………………K-73 DTC P0734………………………………K-75 DTC P0741………………………………K-77 DTC P0742………………………………K-78 DTC P0745………………………………K-80 DTC P0751………………………………K-82 DTC P0752………………………………K-83 DTC P0753………………………………K-85 DTC P0756………………………………K-87 DTC P0757………………………………K-89 DTC P0758………………………………K-90 DTC P0761………………………………K-93 DTC P0762………………………………K-95 DTC P0763………………………………K-96 DTC P0766………………………………K-99 DTC P0767………………………………K-100 DTC P0768………………………………K-102 DTC P0771………………………………K-104 DTCP0772………………………………K-105 DTCP0773………………………………K-107 DTCP0841………………………………K-109 PID/TATA监控器的检验………………K-110故障检修………………………………K-112序言……………………………………K-112基本检查………………………………K-112故障现象检修项目表…………………K-113快速诊断表……………………………K-115 N o.1车辆在D、S、L档位不移动或者在R档不移动………………K-117 No.2车辆在N位置不移动……………K-117 No.3车辆在P位置不移动、或者在放开P 时,停车齿轮没有松开………………K-118 No.4过度滞缓…………………………K-118 No.5根本未出现滞缓…………………K-118 No.6最低速度和不利的加速度………K-119K-1No.7未换档……………………………K-120 No.8未换档至四档齿轮(4GR)……K-120 No.9不正常换档………………………K-122 No.10频繁换档………………………K-122 No.11换档点高或者低………………K-122 No.12变扭器离合器(TCC)未动作.K-123 No.13没有换低档装置………………K-123 N o.14在向上或者向下换档时,发动机突然起燃或者滑转…………………….K-124 No.15车辆加速时,发动机突然起燃或者滑转……………………………………K-124 N o.16变扭器离合器(T C C)工作震动…………………………………………K-125 N o.17从N到D或者从N到R档/档存在过大的换档冲击…………………K-126 N o.18在向上或者向下换档时,感觉存在过大的换档冲击……………K-127 N o.19在变矩器离合器(T C C)上存在过大的换档冲击…………………K-127 N o.20车辆停留在所有位置/档并怠速时出现噪……………………………K-128 No.21当车辆停留在D、S、L档位或者R档并怠速时,出现噪声…………………K-128 No.22在保持模式下发动机未制动…K-129 No.23变速箱过热……………………K-129 No.24将发动机转换至D、S、L档位或者R 档时,发动机失速………………K-130 No.25低速驱动时,或者停车时发动机失速…………………………………………K-130 No.27在保持开关旋转到接通的位置时,保持指示灯未点亮…………………K-130 No.28在保持开关没有旋转到接通的位置时,保持指示灯点亮……………………K-130K-2安装位置变速箱的安装位置自动K-4机械系统试验机械系统试验的准备1.让驻车制动器工作,同时使用位于前轮和后轮上的止动块。
LCD 检测1.音响接通,首先按下POWER按钮,然后同时按下SEEK按钮(上)大约1秒钟。
2.根据下表检测LCD检测显示操作起动LCD检测模式LCD中的字符显示不全或不清晰LCD完好不是以上情况更换基本单元3.关掉音响或将点火开关打到LOCK(关)位置以停止诊断帮助功能按钮检测1.音响接通,首先按下POWER按钮,然后同时按下TAPE/MD按钮并且保持大约1秒钟。
2.根据下表检测按钮:检测显示操作·起动按钮检测模式·按下所有按钮—蜂鸣器发声蜂鸣器完好蜂鸣器不发声更换基本单元3.关掉音响或将点火开关打到LOCK(关)位置停止诊断帮助功能扬声器检测1.接通音响,首先按下POWER按钮,然后同时按下AUTO-M按钮并且保持大约1秒钟。
2.根据下表检测扬声器:检测显示操作·起动扬声器检测模式·每个扬声器是按以下的顺序发声吗?1.左前门扬声器和扩音器2.右前门扬声器和扩音器3.右后门扬声器和扩音器4.左后门扬声器和扩音器—是扬声器以及基本单元和扬声器之间的线束完好否检测以下部分:·扬声器故障·基本单元和故障扬声器之间的线束3.关掉音响或置点火开关于LOCK(关)位置以停止诊断帮助功能收音机接收情况检测1.接通音响并在收音模式下,首先按下POWER按钮,然后同时按下Preset按钮“2”并且保持大约1秒钟。
2.根据下表检测收音机接收情况检测显示操作起动收音机接收情况检测模式正常天线,天线和基本单元完好改换频率(频道)并再次检测故障检测天线和天线装置如果两者都不完好,更换故障部分如果两者都完好,更换基本单元3.关掉音响或将点火开关打到LOCK(锁)位置停止诊断帮助功能T-177音响放大器(外部)检测1.音响接通,首先按下POWER按钮,然后同时按下SCAN按钮并且保持大约1秒钟。
2.根据下表检测音响放大器(外部)检测显示操作起动音响放大器(外部)检测模式正常音响放大器工作信号已输出扬声器发出声音系统完好扬声器不发出声音检测以下部分:·音响放大器(外部)·扬声器·低音放大器继电器·(基本单元—音响放大器(外部)—低音放大器继电器)故障音响放大器工作信号没有输出更换基本单元3.关掉音响或将点火开关打到LOCK(关)位置停止诊断帮助功能T-178启动 步骤1:操作模式对导航控制单元的输入信号正确吗? 步骤2:情况检测模式 有任何错误信号提示吗?结束 否车载诊断[巡航控制系统]前言概述A6E817266350W01·有两种车载诊断功能:一是操作模式,用来检测和指示对控制组件输入信号的正确操作;二是情况检测模式,用来显示系统中的错误。
制动系统位置索引……………………………P-3 常规制动器位置索引……………P-3 驻车制动器位置索引……………P-4 ABS/TCS位置索引…………….P-4 DSC位置索引…………………….P-5 普通程序…………………………….P-6 序言…………………………………..P-6 常规制动系统………………………P-6 放气………………………………P-6 真空软管单向阀的检验(助力制动单元)………….P-7 制动踏板的检验…………………P-7 制动开关的检验…………………P-8 制动踏板的拆卸/安装……………P-8 主缸的拆卸/安装…………………P-10 液位传感器的检验……………..P-12 主缸的拆卸/装配…………………P-12 助力制动单元的拆卸/安装………P-14 助力制动单元的检验…………….P-14 双向比例阀的检验(无ABS)……P-16 双向比例阀的更换(无ABS)……P-16 前制动器(盘式)的检验…………P-17 前制动器(盘式)的拆卸/安装……P-20 制动片的更换…………………….P-21 卡钳的拆卸/装配…………………P-22 后制动器(盘式)的检验…………P-23 后制动器(盘式)的拆卸/安装……P-24 制动片(后面的)的更换…………P-25 驻车制动系统………………………P-26 驻车制动器手柄的检验…………P-26 驻车制动器手柄的调节…………P-26 驻车制动器手柄的拆卸/安装P-26 ABS/TCS………………………….P-27 ABS(ABS/TCS)HU/CM系统的检验…………………………………P-27 ABS(ABS/TCS)HU/CM系统的拆卸/安装………………………………P-28 ABS(ABS/TCS)或DSC HU/CM系统的构造………………………….P-29 A B S(A B S/T C S)H U/C M的检验………………………………P-29 TCS(DSC)停止开关的拆卸/安装.P-31 TCS(DSC)停止开关的检验……..P-32 前ABS轮速传感器的拆卸/安装. . P-32 前/后ABS轮速传感器的检查….P-33 后ABS轮速传感器的拆卸/安装…P-34 动力稳定控制………………………P-35 DSC系统的检验………………….P-35 DSC HU/CM的拆卸/安装……….P-38 DSC HU/CM的检验……………P-40 组合传感器的拆卸/安装……….P-42 组合传感器的检验……………….P-43组合传感器的初始化程序………P-44 转向角传感器的拆卸/安装………P-44 转向角传感器的检验……………P-44 盘式停机开关的拆卸/安装………P-44盘式停机开关的检验……………P-44 车载诊断(ABS/TCS)………………P-45 ABS(ABS/TCS)系统线路图….. P-45 ABS(ABS/TCS)在车诊断……….P-46 DTC B1318……………………….P-50 DTC B1342………………………P-52 DTC C1095,C1096………………P-52 DTC C1119………………………P-54 DTC C1140………………………P-54 D T C C1145,C1155,C1165,C1175 . . . . . . . . . . . . . . . . . . . . . . .P-56 DTC C1148,C1158,C1168,C1178 C1233,C1234,C1235,C1236…P-59 DTC C1186,C1266………………P-62 DTC C1194,C1198,C1210,C1214 C1242,C1246,C1250,C1254. . . . .P-63 DTC C1414………………………P-64 DTC C1508……………………….P-64 D T C C1510,C1511,C1512,C151………………………………P-64 DTC U2021……………………...P-65 车载诊断系统(动力稳定控制)……P-66 DSC 系统线路图………………P-66 DSC车载诊断………….. ………P-67 DTC B1318………………………P-72 DTC B1342………………………P-74 DTC B1483,B1484,B1486………P-74 DTC B1627……………………….P-76 DTC B2477………………….…..P-77 DTC C1095,C1096…………….P-77 DTC C1119………………….…..P-79 DTC C1125………………….…..P-80 DTC C1140……………………..P-81 D T C C1145,C1155,C1165,C1175…………………………….P-81 DTC C1148,C1158,C1168,C 1178C1233, C1234,C1235,C1236…P-83 DTC C1186,C1266….……………P-86 DTC C1194,C1198,C1210,C1214,C1242,C1246,C1250,C1254,C1400,C1410,C1957,C1958….………P-87 DTC C1280,C1730,C1951,C1952,C1959….……………………..P-88P-1DTC C1414………………………P-91 DTC C1507,C1508………………P-91 D T C C1510,C1511,C1512,C1513……………………………P-92 DTC C1953,C1954………………P-92 DTC C1955,C1956………………P-93 DTC U2021……………………...P-96 故障检修(ABS/TCS/动力稳定控制)…………P-97 系统线路图……………………...P-97 序言…………………………….P-99 预防措施………………………...P-99 故障诊断及维修……………….P-104 1、ABS报警信号灯、制动系统报警信号灯、TCS关断灯在点火开关接通时不亮P-107 2、ABS报警信号灯和制动系统报警信号灯在点火开关接通时都不亮……………………………P-108 3、ABS报警信号灯在点火开关接通时不亮…………………………P-109 4、制动系统报警信号灯在点火开关接通时不亮………………………P-109 5、TCS关断灯在点火开关接通时不亮………………………………P-110 6、A B S报警信号灯和制动系统报警信号灯在点火开关接通时闪亮时间大于4秒………P-111 7、ABS报警信号灯在点火开关接通时闪亮时间大于4秒…………P-113 8、制动系统报警信号灯在点火开关接通时闪亮时间大于4秒……P-114 9、TCS关断灯在点火开关接通时闪亮时间大于4秒………………P-11610、TCS不正常工作………P-11711、在ABS报警信号灯、制动系统报警信号灯、TCS关断灯都不亮的情况下系统中仍存在的故障………P-117 P-2 1 在点火开关接通时下列任何一种灯不亮(ABS报警信号灯、制动系统报警信号灯、DSC指示灯和/或TCS 关断灯)………………………P-117 2下列任何一种灯常亮(ABS报警信号灯、制动系统报警信号灯、DSC指示灯和/或TCS关断灯)………P-119 3 在ABS报警信号灯、制动系统报警信号灯、DSC指示灯和TCS关断灯都不亮的情况下系统中仍存在的故障……………………………P-120 4 ABS或TCS*1频繁地动作/TCS不正确工作*1:DSC系统的功能包括牵引控制功能,当DSC工作时DSC指示灯断断续续地接通…………P-120 代号NO.5 DSC*2频繁地动作/DSC 不正确工作*2:当DSC工作时DSC 指示灯断断续续地接通………P-121位置索引常规制动器位置索引驻车制动系统P -4普通程序,常规制动系统车轮和轮胎的拆卸/安装1.在本节中未涉及车轮和轮胎的拆卸/安装程序。
制动系统位置索引……………………………P-3 常规制动器位置索引……………P-3 驻车制动器位置索引……………P-4 ABS/TCS位置索引…………….P-4 DSC位置索引…………………….P-5 普通程序…………………………….P-6 序言…………………………………..P-6 常规制动系统………………………P-6 放气………………………………P-6 真空软管单向阀的检验(助力制动单元)………….P-7 制动踏板的检验…………………P-7 制动开关的检验…………………P-8 制动踏板的拆卸/安装……………P-8 主缸的拆卸/安装…………………P-10 液位传感器的检验……………..P-12 主缸的拆卸/装配…………………P-12 助力制动单元的拆卸/安装………P-14 助力制动单元的检验…………….P-14 双向比例阀的检验(无ABS)……P-16 双向比例阀的更换(无ABS)……P-16 前制动器(盘式)的检验…………P-17 前制动器(盘式)的拆卸/安装……P-20 制动片的更换…………………….P-21 卡钳的拆卸/装配…………………P-22 后制动器(盘式)的检验…………P-23 后制动器(盘式)的拆卸/安装……P-24 制动片(后面的)的更换…………P-25 驻车制动系统………………………P-26 驻车制动器手柄的检验…………P-26 驻车制动器手柄的调节…………P-26 驻车制动器手柄的拆卸/安装P-26 ABS/TCS………………………….P-27 ABS(ABS/TCS)HU/CM系统的检验…………………………………P-27 ABS(ABS/TCS)HU/CM系统的拆卸/安装………………………………P-28 ABS(ABS/TCS)或DSC HU/CM系统的构造………………………….P-29 A B S(A B S/T C S)H U/C M的检验………………………………P-29 TCS(DSC)停止开关的拆卸/安装.P-31 TCS(DSC)停止开关的检验……..P-32 前ABS轮速传感器的拆卸/安装. . P-32 前/后ABS轮速传感器的检查….P-33 后ABS轮速传感器的拆卸/安装…P-34 动力稳定控制………………………P-35 DSC系统的检验………………….P-35 DSC HU/CM的拆卸/安装……….P-38 DSC HU/CM的检验……………P-40 组合传感器的拆卸/安装……….P-42 组合传感器的检验……………….P-43组合传感器的初始化程序………P-44 转向角传感器的拆卸/安装………P-44 转向角传感器的检验……………P-44 盘式停机开关的拆卸/安装………P-44盘式停机开关的检验……………P-44 车载诊断(ABS/TCS)………………P-45 ABS(ABS/TCS)系统线路图….. P-45 ABS(ABS/TCS)在车诊断……….P-46 DTC B1318……………………….P-50 DTC B1342………………………P-52 DTC C1095,C1096………………P-52 DTC C1119………………………P-54 DTC C1140………………………P-54 D T C C1145,C1155,C1165,C1175 . . . . . . . . . . . . . . . . . . . . . . .P-56 DTC C1148,C1158,C1168,C1178 C1233,C1234,C1235,C1236…P-59 DTC C1186,C1266………………P-62 DTC C1194,C1198,C1210,C1214 C1242,C1246,C1250,C1254. . . . .P-63 DTC C1414………………………P-64 DTC C1508……………………….P-64 D T C C1510,C1511,C1512,C151………………………………P-64 DTC U2021……………………...P-65 车载诊断系统(动力稳定控制)……P-66 DSC 系统线路图………………P-66 DSC车载诊断………….. ………P-67 DTC B1318………………………P-72 DTC B1342………………………P-74 DTC B1483,B1484,B1486………P-74 DTC B1627……………………….P-76 DTC B2477………………….…..P-77 DTC C1095,C1096…………….P-77 DTC C1119………………….…..P-79 DTC C1125………………….…..P-80 DTC C1140……………………..P-81 D T C C1145,C1155,C1165,C1175…………………………….P-81 DTC C1148,C1158,C1168,C 1178C1233, C1234,C1235,C1236…P-83 DTC C1186,C1266….……………P-86 DTC C1194,C1198,C1210,C1214,C1242,C1246,C1250,C1254,C1400,C1410,C1957,C1958….………P-87 DTC C1280,C1730,C1951,C1952,C1959….……………………..P-88P-1DTC C1414………………………P-91 DTC C1507,C1508………………P-91 D T C C1510,C1511,C1512,C1513……………………………P-92 DTC C1953,C1954………………P-92 DTC C1955,C1956………………P-93 DTC U2021……………………...P-96 故障检修(ABS/TCS/动力稳定控制)…………P-97 系统线路图……………………...P-97 序言…………………………….P-99 预防措施………………………...P-99 故障诊断及维修……………….P-104 1、ABS报警信号灯、制动系统报警信号灯、TCS关断灯在点火开关接通时不亮P-107 2、ABS报警信号灯和制动系统报警信号灯在点火开关接通时都不亮……………………………P-108 3、ABS报警信号灯在点火开关接通时不亮…………………………P-109 4、制动系统报警信号灯在点火开关接通时不亮………………………P-109 5、TCS关断灯在点火开关接通时不亮………………………………P-110 6、A B S报警信号灯和制动系统报警信号灯在点火开关接通时闪亮时间大于4秒………P-111 7、ABS报警信号灯在点火开关接通时闪亮时间大于4秒…………P-113 8、制动系统报警信号灯在点火开关接通时闪亮时间大于4秒……P-114 9、TCS关断灯在点火开关接通时闪亮时间大于4秒………………P-11610、TCS不正常工作………P-11711、在ABS报警信号灯、制动系统报警信号灯、TCS关断灯都不亮的情况下系统中仍存在的故障………P-117 P-2 1 在点火开关接通时下列任何一种灯不亮(ABS报警信号灯、制动系统报警信号灯、DSC指示灯和/或TCS 关断灯)………………………P-117 2下列任何一种灯常亮(ABS报警信号灯、制动系统报警信号灯、DSC指示灯和/或TCS关断灯)………P-119 3 在ABS报警信号灯、制动系统报警信号灯、DSC指示灯和TCS关断灯都不亮的情况下系统中仍存在的故障……………………………P-120 4 ABS或TCS*1频繁地动作/TCS不正确工作*1:DSC系统的功能包括牵引控制功能,当DSC工作时DSC指示灯断断续续地接通…………P-120 代号NO.5 DSC*2频繁地动作/DSC 不正确工作*2:当DSC工作时DSC 指示灯断断续续地接通………P-121位置索引常规制动器位置索引驻车制动系统P -4普通程序,常规制动系统车轮和轮胎的拆卸/安装1.在本节中未涉及车轮和轮胎的拆卸/安装程序。
目 录标 题 章 节 概述 GI发动机 B润滑系统 D冷却系统 E燃油喷射控制系统 F发动机电气系统 G离合器 H手动变速器 J自动变速器 K 前、后轴系 M操纵系统 N制动系统 P悬架 R车身 S车身电气系统 T加热器以及空调系统 U技术数据 TD专用工具 ST概 述如何利用本手册………………………………………………………………………………GI-2 涉及范围…………………………………………………………………………………G I-2 维修程序…………………………………………………………………………………G I-2 符号………………………………………………………………………………………GI-4 咨询信息…………………………………………………………………………………G I-4 故障排除程序……………………………………………………………………………G I-5 单位……………………………………………………………………………………………GI-11 单位………………………………………………………………………………………GI-11 大体程序………………………………………………………………………………………GI-12 汽车保护…………………………………………………………………………………GI-12 预备工具及检测设备……………………………………………………………………GI-12 专用维修工具……………………………………………………………………………GI-12 检查漏油情形……………………………………………………………………………GI-12 电瓶负极线断开…………………………………………………………………………GI-13 零部件拆卸………………………………………………………………………………GI-13 拆分………………………………………………………………………………………GI-13 零部件拆卸、拆卸进程中实施检查……………………………………………………GI-14 零部件排布………………………………………………………………………………GI-14 零部件清洁………………………………………………………………………………GI-14 从头装配…………………………………………………………………………………GI-14 调整………………………………………………………………………………………GI-15 橡胶部件和管路系统…………………………………………………………………G I-15 软管夹具…………………………………………………………………………………GI-16 扭矩计算公式……………………………………………………………………………GI-16 虎钳……………………………………………………………………………………G I-16 测动机……………………………………………………………………………………GI-17 专用工具…………………………………………………………………………(SST)GI-17 收放机系统的安装……………………………………………………………………………GI-17 收放机系统的安装………………………………………………………………………GI-17 电气系统………………………………………………………………………………………GI-18 电气部件…………………………………………………………………………………GI-18 插头………………………………………………………………………………………GI-18 电气故障排除工具………………………………………………………………………GI-22 焊接前的防范方法………………………………………………………………………GI-23 举升部位、车辆提升部位(2个支撑点)、平安支架(刚性架)位置……………………GI-24 举升部位、车辆提升部位(2个支撑点)、平安支架(刚性架)位置………………GI-24 牵引……………………………………………………………………………………………GI-26 牵引………………………………………………………………………………………GI-26 牵引钩……………………………………………………………………………………GI-26 标识码位置……………………………………………………………………………………GI-28 汽车标识码(VIN)………………………………………………………………………GI-28发动机标识码……………………………………………………………………………GI-28 新标准…………………………………………………………………………………………GI-29新标准……………………………………………………………………………………GI-29 缩略语…………………………………………………………………………………………GI-31 缩略语……………………………………………………………………………………GI-31 交车前检查. …………………………………………………………………………………GI-32 交车前检查………………………………………………………………………………GI-32 保护日程表……………………………………………………………………………………GI-33 车辆保护日程表…………………………………………………………………………GI-33GI-1如何利用本维修手册如何使用本维修手册涉及范围 A6E202000001W01 本维修手册中包括维修操作所需的所有程序,而且将程序划分为以下五个大体方面:——拆卸/安装——拆分/装配——改换——检查——调整关于一些只通过观看汽车外部就能够够实施的简单操作(例如:部件的拆卸/安装、千斤顶顶起、汽车提升、零部件清洁和外观检查等),本维修手册中予以省略。
前言为帮助技术服务人员正确理解及熟悉MAZDA6车型,具备快速维修与合理保养的能力,特别编译《技术服务手册---自动变速器分册》。
本手册详细说明了MAZDA6自动变速器的结构、操作和维护要点,各部件或系统的拆装、检测、调试及诊断技术标准。
本手册由日本MAZDA 汽车公司提供。
在未经书面授权许可的情况下,本书的任何部分都不可以任何形式或采用任何方法加以复制或使用。
本手册解释权归一汽轿车销售有限公司服务部。
编者二00二年十一月目录概述怎样使用该手册…………………..G1- 1 部件安置………..……… G1- 5 范围………………………… .G1- 1 部件清洗………..……… G1- 5 维护程序……………………. G1- 1 重新安装…………..…… G1- 5 符号…………………………..G1- 3 调整………………..……. G1- 6 咨询信息……………………..G1- 3 橡胶部件及管件……..…. G1- 6 文本顺序……………………..G1- 3 软管夹具……………..…G1- 6 单位………………………………..G1- 4 扭矩公式……………..…..G1- 6 基本程序…………………………..G1- 5 老虎钳………………..…..G1- 6 工具及测量设备的准备……..G1- 5 电气系统…………………..…G1- 7 专用工具……………………..G1- 5 连接器………………..…..G1- 7 拆除…………………………. G1- 5 新标准…………………... G1- 8 拆除、拆卸过程缩略语………………… G1- 10 中的检查…………………….G1- 5怎样作用该手册范围:●该手册包含进行所有维护操作的程序。
该程序被分为以下5个基本操作。
(1)拆除/安装(2)拆卸/组装(3)更换(4)检查(5)调整●只需看一眼车辆就能轻松地进行简单操作,如部件的拆卸/安装,起重,车辆提升,部件清洗以及目测检查,已被省略。
维护程序检查,调整●检查和调整的程序被分为两个步骤。
与该程序的位置和内容有关的要点见图中的详细解释。
表示维护程序的顺序注意:* 在车辆底下连接仪表,以免接触到驱动皮带和冷却风扇。
G1-1如何使用该手册修理程序1、 大多修理程序是从总图开始的。
图中指出零件,说明部件是怎样安装到一起的,并描述可见部件的检查方法。
但是,只有那些需要技巧的拆除/安装程序标有指示性文字。
2、 消耗性部件、紧固力矩和油、润滑油以及密封胶的符号在总图中有所指示。
另外,对于那些需要使用专用工具进行拆除/安装的部件的符号也在图中有所指示。
3、 这些程序都有编号,图示中的程序中的重点部件都与相关的编号一起在图示中表示。
有时也有一些要点和与程序有关的信息。
维护相关的部件时,请参照该信息。
表示细节表示紧固力矩元下横臂下横臂旋钮怎样使用该手册符 号 ● 有8个符号表示油、润滑油、密封胶以及专用工具的使用。
这些符号表示在维护期间应用或使用这些咨询信息 在该手册中你会发现有好几处标有警告、注意、注释、规格和上下限度。
警告● 警告指出,如果忽视该警告可能造成严重伤害或死亡后果的一种情形。
注意 ● 注意指出如果忽视该注意可能对车辆造成损坏的一种情形。
注释 ● 注释为帮助你完成一项特定程序提供附加信息。
规格 ● 其数值表明规范操作或调整时的允许范围。
上下限 ● 其数值表明在规范操作或调整时一定不能超越的上限和下限。
文件顺序 ● 文件顺序按以下所示的箭头表示。
G1-3应用润滑油应用石油冻 更换部件使用专用工具应用密封剂 适用的润滑油 适当的密封剂 适当的石油冻 O 形圈,垫圈等 适当的专用工具单位·本手册中的所有数值都以国际单位为基础。
使用传统单位的数值从这些数值中转换过来。
四舍五入·转换值将按四舍五入方法恢复到与国际单位值的数位相同。
例如,如果国际单位数值为17.2,转化后为37.84, 该转换值将被四舍五入到37.8.。
上下限·当数据表示上下限时,如果国际单位数值为上限,转换值则取舍去后的值,如果国际单位数值是下限,转换值则取入上来的值。
所以转换值在使用同样一种国际单位的情况下,其在转换后数值有时会不一样。
例如,以下面规格中的 2.7kgf/cm2 为例:210-260kPa{2.1-2.7kgf/cm2, 30-38psi}270-310kPa{2.7-3.2kgf/cm2,39-45psi} 2.7kgf/cm2的真正的转换值是264kPa 和38.4psi. 在上限规格中,2.7被用作上限,所以它的转换值被舍去小数点为260和38。
在下限的规格中,2.7为下限,所以它的转换值被入上去一位变成270和39。
G1-4基本程序工具与测量设备的准备·在开始任何工作之前应确保所有必要的工具和测量设备都准备好。
专用工具·需要时使用专用工具。
拆除·如果拆除程序复杂,要求拆除许多部件,则应保证拆除所有的部件以不影响其性能及外表面并容易识别为前提,以便能够轻松、有效进行重新安装。
拆除、拆卸期间的检查·拆除时,应对每个被拆除的部件进行认真检查,看其是否有变形、损坏以及其它问题。
·所有被拆除的部件都应认真保管以便重新安装。
·确保将更换掉的部件和将重新使用的部件分开放置或分别做识别记号。
部件清洗。
·应以适当的方法对所有将要重新使用的部件进行认真彻底清洗。
警告 ·使用压缩空气可导致灰尘和其它异物飞出,会对眼睛造成伤害。
在任何时候使用压缩空气时,都应戴上保护眼镜。
重新安装 ·标准数值,如扭矩和适当的调整,在重新安装所有部件时都必须进行严格的检查。
拆除时应将这些部件换成GI -5●密封剂,垫圈,或二者都应该应用于指定的位置。
当使用密封剂时,应在密封剂变硬之前安装部件。
●应在部件的活动元件上涂上油。
●重新安装前,应在规定的位置(如油封)使用指定的油或润滑剂。
调整●在进行调整时,使用合适的仪表和测试仪器。
橡胶部件和管件●防止石油或油弄到橡胶部件或管件上。
软管夹●重新安装时,将软管夹放在软管上的原始位置,并用大型钳轻轻地箍紧,确保合适的安装。
扭矩公式●将扭矩扳手和专用工具结合使用时,由于专用工具加长了扭矩扳手,所以必须重新计算书面上说明的扭矩。
使用以下公式重新计算扭度。
L:扭矩扳手的长度。
老虎钳●使用老虎钳时,在老虎钳的一边放一个保护盘,以防止损坏部件。
G1-6电气系统连接器断开连接器●断开连接器时,抓住连接器,不要抓住电线。
●压住或拉出锁止杠杆,就可断开连接器,见图示。
连接连接器●连接连接器时,如果听到咔嚓一声,就说明它们已安全地连接好了。
图:咔嚓检查1.使用测试仪器检查连接性或测量电压时,从布线夹紧的一侧插入测试仪器探针。
2.从端子侧查看防水端子的电极,因为无法从配线导线侧进行。
注意·为了防止对电极的破坏,在插入电极前要在探头周围缠一条细线。
G1-7新标准新标准#1:诊断故障编码依诊断测试模式而定。
#2:由PCM控制。
#3:在某些型号中,由燃油泵继电器控制泵速。
该继电器被称为燃油泵电继器(速度)#6:柴油发动机部件名称。
G1-8#6:柴油机部件名称。
G1-9缩写G1-10机械及操作(FN4A-EL)自动变速箱..…………….K-2 EC-AT 操作图表……………K-7 概况………………….K-2 液力变扭器…………………..K-8 特点………………….K-2 动力流………………………..K-10 截面图……………….K-3 动力系和液压控制元件……..K-19 规格………………….K-4 电子控制元件………………..K-41 操作概述…………….K-6K-1概况●采用了与高级电子、机械技术相结合的带一个新开发的FN4A-EL型四速液力变扭器离合器的电子控制自动变速箱。
●FN4A-EL型是在传统的FB4A-EL型的基础上改进而成的。
变速箱。
●在FN4A-EL型自动变速箱中,大大减少了部件的数量,从而减少了尺寸和重量。
并且采用了更加平衡、可靠的动力系机械,以提高市场竞争力。
特点最佳变速质量的实现●采用了由线型电磁阀(压力控制电磁阀)进行的线性压力控制。
●采用了占空比控制电磁阀(换档阀A、B和C)对离合器压力进行电子控制(直接电子变速控制)。
●采用了离心平衡离合器。
高效、紧凑、体轻●采用了带液力变扭器直接驱动的油泵。
●采用了新型密封活塞。
●采用了两级传动输出。
提高了可靠性,降低了NVH(噪声、振动和粗糙度)●采用了带单个行星轮的双齿轮。
K-2横截面图K-32-4 制动带 倒档离合器 后排行星式变速器 前进档离合器 3-4离合器前排行星式变速器 液力变扭器油泵 低速/倒档制动器 单向离合器初级变速齿次级变速齿输出齿轮 差速器K-4K-5操作概要● 电子自动变速箱的操作分为三个系统:电子控制机械、液压控制机械和动力系机械(包括液力变扭器)。
每个系统的操作如下: 电子控制机械:● 根据输入系统传感器和开关发出的信号,PCM 将与现有驱动条件一致的信号输入到液压控制机械的线性电磁阀、开/关型电磁阀和占空控制型电磁阀。
液压控制机械● 根据从PCM 输出的信号,每个电磁阀工作打开阀体中的液压通道并控制离合器结合压力。
● 线路压力由线型压力控制电磁阀调整。
液压通道由开/关型电磁阀(换档电磁阀D 和E )打开或关闭,离合器压力由占空型电磁发(换档电磁阀A 、B 和C )控制。
动力系机械● 来自发动机的驱动力通过液力变扭器传输到变速箱。
● 传输过来的驱动力根据占空控制电磁阀所控制的离合接合压力来操作每个离合器和制动器,行星式齿轮改变速比获得最佳驱动力。
转换后的驱动力通过差速器传送到传动轴,然后传送到轮胎。
K-6液力变扭器 离合器、制动器动力系机械行星式齿轮 离合器、制动器啮合、放开压力换档电磁阀D 、E (开/关型) 液压控制机械控制阀体 压力控制电磁阀(线型)换档电磁阀A 、B 、C (占空控制型) 电子控制装置油泵 车辆速度 功率 液压控制信号 电子信号发动机自转速度前向离合器滚筒自转速度 差速器*1:根据加速器踏板下压速度在动力和正常模式之间自动转换。
*2:在正常模式下进行TCC操作。
*3:发动机超速保护。
X:正在操作:只有在驱动时传输扭矩OPEN:将线上压力加到离合器压力上。
CLOSE:释放离合器压力ON:接通输出口与供压口(电磁阀减压)OFF:接通输出口与释放口(释放输出口压力)K-7液力变扭器概况●FN4A-EL型液力变扭器采用带液力变扭器离合器装置(与FB4A-EL型相同)的液力变扭器。
●该液力变扭器离合装置根据一定的条件自动接合泵轮和涡轮转子,不是通过液体,而是直接传输动力,防止液力变扭器的空转损失。
