宝马自己是不生产自动变速箱,其使用的自动变速箱多数为ZF产品,也叫做采埃孚。
2010年部分宝马车系已选装了8HP系统的自动变速箱,那今天拆解的也是8HP的变速箱，下面主要介绍8HP系列变速箱。
2001年底宝马开始列装6HP系列,适用于之前的5HP系列自动变速箱相比,不仅重量轻、尺寸小、而且换挡更加迅速。
为了提高经济性和减少扭矩损失,只要油温达到35度,锁止离合器即开始工作。
6HP自动变速箱有出色的加速性能,舒适性,已成为当今欧洲高级轿车的标杆。
装配车型有:奥迪、捷豹、玛莎拉蒂、阿斯顿马丁、劳斯莱斯。
8HP系列的自动变速箱的诞生,也是自动变速箱技术领域在降低油耗方面的一次重大意义的飞跃。
8HP自动变速箱具有快速起步功能(稍后在拆解过程中会进一步讲解）,就是遇到红灯时,踩住刹车时,发动机停止运转,当放了刹车踩油门时,发动机开始运转,车辆开始起步,普通变速箱从入档到起步需要一秒钟时间,而8HP在变速箱内部加装了一套液压脉冲蓄油系统,能迅速增加压力,使自动变速箱在0.3秒内顺利起步,而不影响舒适性,在节油方面来说,8HP系列变速箱比6HP系列变速箱能节省12%的油,8HP系列全新一代变速箱已经成为自动变速箱历史上里程碑式的产品。
这就是8H45了注意看下这个蓝色的小突起，这个就是变速箱的排气口也就是换气口。
大家了解下这个部位的位置，控制深水深度不要高于排气口，放置变速箱进水。
变扭器也称为大力鼓这里也在简单说下变扭器主要是负责调解变速箱与发动机之间的动力刚性和软性结合的。
如果内部的锁止离合器片出现磨损，会引发车辆在上坡出现抖动，严重的话会在平路行车也会出现连续性抖动。
也俗称锁止抖这面是可以在车子升起来之后取下护板是直接抬头可以看到的也是平时保养所能触及的地方拆开油底壳就可以看到阀体了阀体和电脑版为一体也称为机电单元。
主要是控制调节变速箱机械部分进行升降档的。
这个就是阀体内的来回移动调节油压的圆柱形柱塞以及与柱塞配合的阀道。
自动变速箱维修概述自动变速箱是现代汽车中常用的一种传动装置，它通过自动控制来完成车辆的换挡操作。
然而，随着使用时间的增长，自动变速箱可能会出现故障，并需要进行维修。
本文将介绍一些常见的自动变速箱故障及其维修方法。
常见故障1. 换挡不顺畅换挡不顺畅是一种常见的自动变速箱问题。
当车辆在换挡过程中出现顿挫、杂音或者换挡滑移等现象时，往往是由换挡阀体、换挡电磁阀或传动电脑等部件故障引起的。
在维修时，可以通过检查并更换这些部件来解决问题。
2. 漏油漏油是另一个常见的问题，它可能导致变速箱过热、损坏甚至无法工作。
漏油的原因可能是密封圈老化、油封损坏或者其他内部部件故障。
在维修时，需要检查并更换密封圈或油封，并补充适当的变速箱油。
3. 变速箱顿挫或溢流变速箱顿挫或溢流可能是由于离合器片磨损、油泵故障或者阀体堵塞等问题引起的。
在维修时，可以通过检查并更换离合器片、修理或更换油泵，以及清洗阀体来解决这些问题。
4. 变速箱严重异响当变速箱出现严重的异响时，可能是由于齿轮磨损、轴承损坏或者传动链条松动等问题引起的。
在维修时，需要检查并更换受损的齿轮或轴承，并重新调整或更换传动链条。
维修方法1. 确定故障原因在进行自动变速箱维修之前，首先需要确定故障的原因。
可以通过车辆的故障诊断系统来获取相关的故障代码，也可以通过检查变速箱油的颜色、气味和质地来初步判断故障类型。
另外，还可以通过检查传感器、阀体和油泵等部件来进一步确认故障原因。
2. 更换故障部件一旦确定了故障原因，就可以开始更换故障部件。
在更换之前，需要先将车辆抬升并固定在安全的工作平台上。
然后，根据需要，可以拆卸相关的部件，例如换挡阀体、换挡电磁阀、离合器片等。
在更换部件时，需要注意使用适当的工具和方法，以避免损坏其他部件。
3. 修复或更换润滑系统润滑系统的正常运行对自动变速箱的正常工作至关重要。
如果发现漏油或润滑系统故障，需要及时修复或更换润滑系统部件。
首先，需要清洗变速箱油底壳，并更换油泥捕集器。

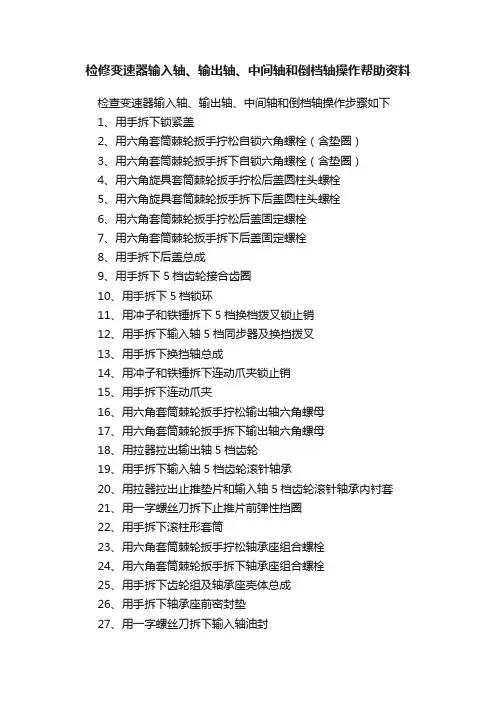

检修变速器输入轴、输出轴、中间轴和倒档轴操作帮助资料检查变速器输入轴、输出轴、中间轴和倒档轴操作步骤如下1、用手拆下锁紧盖2、用六角套筒棘轮扳手拧松自锁六角螺栓（含垫圈）3、用六角套筒棘轮扳手拆下自锁六角螺栓（含垫圈）4、用六角旋具套筒棘轮扳手拧松后盖圆柱头螺栓5、用六角旋具套筒棘轮扳手拆下后盖圆柱头螺栓6、用六角套筒棘轮扳手拧松后盖固定螺栓7、用六角套筒棘轮扳手拆下后盖固定螺栓8、用手拆下后盖总成9、用手拆下5档齿轮接合齿圈10、用手拆下5档锁环11、用冲子和铁锤拆下5档换档拨叉锁止销12、用手拆下输入轴5档同步器及换挡拨叉13、用手拆下换挡轴总成14、用冲子和铁锤拆下连动爪夹锁止销15、用手拆下连动爪夹16、用六角套筒棘轮扳手拧松输出轴六角螺母17、用六角套筒棘轮扳手拆下输出轴六角螺母18、用拉器拉出输出轴5档齿轮19、用手拆下输入轴5档齿轮滚针轴承20、用拉器拉出止推垫片和输入轴5档齿轮滚针轴承内衬套21、用一字螺丝刀拆下止推片前弹性挡圈22、用手拆下滚柱形套筒23、用六角套筒棘轮扳手拧松轴承座组合螺栓24、用六角套筒棘轮扳手拆下轴承座组合螺栓25、用手拆下齿轮组及轴承座壳体总成26、用手拆下轴承座前密封垫27、用一字螺丝刀拆下输入轴油封28、用压床拆下输入轴滚针轴承29、用手拆下变速器壳体30、进组件拆装区继续分解齿轮组及轴承座壳体总成31、用手拆下5档拨叉轴32、用手拆下输出轴总成（含1-2档换档拨叉组件）33、用手拆下输入轴总成（含3-4换挡档拨叉组件）34、用手拆下轴承座壳体总成35、进组件拆装区继续分解轴承座壳体总成36、用手拆下后圆锥滚子轴承37、用手拆下调整垫片38、用六角旋具套筒棘轮扳手拧松轴承座壳固定螺栓39、用六角旋具套筒棘轮扳手拆下轴承座壳固定螺栓40、用手拆下固定环以及圆锥滚子轴承外座圈41、用花型旋具套筒棘轮扳手拆下圆柱螺栓42、用手拆下倒档换档拨叉43、用一字螺丝刀拆下倒档轴44、用手拆下倒档齿轮45、用手拆下轴承座壳体46、进组件拆装区继续分解输入轴总成（含3-4档换档拨叉组件）47、用手拆下3-4档换档拨叉组件48、用外卡簧钳拆下输入轴4档齿轮弹性挡圈49、用手拆下输入轴4档齿轮50、用手拆下输入轴4档齿轮滚针轴承51、用手拆下4档锁环52、用一字螺栓刀拆下3-4档花键毂弹性挡圈53、用压床拆下输入轴3档齿轮（3档锁环和3-4档同步器）54、用手拆下输入轴3档齿轮滚针轴承55、用手拆下输入轴56、进组件拆装区继续分解输出轴总成（含1-2档换档拨叉组件）57、用手拆下1-2档换档拨叉组件58、用压床拆下输出轴1档齿轮（含前圆锥滚子轴承）59、用手拆下输出轴1档齿轮滚针轴承60、用手拆下1档锁环61、用压床拆下输出轴2档齿轮（含输出轴1档齿轮滚针轴承内衬套、2档锁环和1-2档同步器）62、用手拆下输出轴2档齿轮滚针轴承63、用外卡簧钳拆下输出轴3档齿轮后弹性挡圈64、用压床拆下输出轴3档齿轮65、用外卡簧钳拆下输出轴3档齿轮前弹性挡圈66、用压床拆下输出轴4档齿轮67、用手拆下圆柱滚柱轴承68、用手拆下输出轴69、检查输出轴70、用手装上输出轴71、用润滑脂涂抹圆柱滚柱轴承72、用手装上圆柱滚柱轴承73、用压床装上输出轴4档齿轮,74、用外卡簧钳装上输出轴3档齿轮前弹性挡圈75、用压床装上输出轴3档齿轮76、用外卡簧钳装上输出轴3档齿轮后弹性挡圈77、用润滑脂涂抹输出轴2档齿轮滚针轴承78、用手装上输出轴2档齿轮滚针轴承79、用手装上输出轴2档齿轮80、用手装上2档锁环81、用手装上1-2档同步器82、用手装上1档锁环83、用手装上输出轴1档齿轮84、用压床装上输出轴1档齿轮滚针轴承内衬套85、用润滑脂涂抹输出轴1档齿轮滚针轴承86、用手装上输出轴1档齿轮滚针轴承87、用润滑脂涂抹前圆锥滚子轴承88、用压床装上前圆锥滚子轴承89、用手装上1-2档拨叉组件90、检查输入轴91、回主拆区再进入组件拆装区用手装上输入轴92、用润滑脂涂抹输入轴3档齿轮滚针轴承93、用手装上输入轴3档齿轮滚针轴承94、用手装上输入轴3档齿轮95、用手装上3档锁环96、用手装上3-4档同步器97、用手装上4档锁环98、用手装上3-4档花键毂弹性挡圈99、用润滑脂涂抹输入轴4档齿轮滚针轴承100、用手装上输入轴4档齿轮滚针轴承101、用手装上输入轴4档齿轮102、用外卡簧钳装上输入轴4档齿轮弹性挡圈103、用手装上3-4档换档拨叉组件104、返回主拆装区再进组件拆装区用手装上轴承座壳体105、用手装上倒档齿轮106、检查倒档轴107、用手装上倒档轴108、用手装上倒档换档拨叉109、用手装上圆柱螺栓110、用花型旋具套筒可调扭力扳手以35Nm的力矩拧紧圆柱螺栓111、用压床装上圆锥滚子轴承外座圈112、用手装上调整垫片113、用压床装上固定环114、用手装上轴承座壳固定螺栓115、用六角旋具套筒可调扭力扳手以25Nm的力矩拧紧轴承座壳固定螺栓116、用润滑脂涂抹后圆锥滚子轴承117、用手装上后圆锥滚子轴承118、返回主拆装区再进组件拆装区装上轴承座壳体总成,119、用手装上输出轴总成（含1-2档换档拨叉组件）120、用手装上输入轴总成（含3-4档换档拨叉组件）121、用手装上5档拨叉轴122、返回主拆装区用手装上变速器壳体123、用润滑脂涂抹输入轴滚针轴承124、用压床装上输入轴滚针轴承125、更换输入轴油封126、用润滑脂涂抹输入轴油封127、用手装上输入轴油封128、更换轴承座前密封垫129、用手装上轴承座前密封垫130、用手装上齿轮组及轴承座壳体总成131、用手装上轴承座组合螺栓132、用六角套筒可调扭力扳手以25Nm的力矩拧紧轴承座组合螺栓133、用加热器给输出轴5档齿轮加热到120℃134、用手装上输出轴5档齿轮135、用手装上输出轴六角螺母136、用六角套筒可调扭力扳手以100Nm的力矩拧紧输出轴六角螺母137、用手装上连动爪夹138、用橡胶锤装上连动爪夹锁止销139、用手装上换挡轴总成140、用手装上滚柱形套筒141、用手装上止推片前弹性挡圈142、用手装上止推垫片143、用加热器给输入轴5档齿轮滚针轴承内衬套加热到120℃144、用压床装上输入轴5档齿轮滚针轴承内衬套145、用润滑脂涂抹输入轴5档齿轮滚针轴承146、用手装上输入轴5档齿轮滚针轴承147、用手装上输入轴5档同步器及换挡拨叉148、用橡胶锤装上5档换档拨叉锁止销149、用手装上5档锁环150、用手装上5档齿轮接合齿圈151、用手装上后盖总成152、用手装上后盖固定螺栓153、用六角套筒可调扭力扳手以25Nm的力矩拧紧后盖固定螺栓154、用手装上后盖圆柱头螺栓155、用六角旋具套筒可调扭力扳手以25Nm的力矩拧紧后盖圆柱头螺栓, 156、用手装上自锁六角螺栓（含垫圈）157、用六角套筒可调扭力扳手以45Nm的力矩拧紧自锁六角螺栓（含垫圈）158、用手装上锁紧盖。
欧蓝德维修变速箱操作方法
以下是欧蓝德维修变速箱的一般操作方法：
1. 车辆停在平坦的地面上，确保手刹已经拉紧，发动机熄火。
2. 打开引擎盖，找到变速箱油底壳，并用六角扳手拧开油底壳螺丝，将废弃的变速箱油排放。
3. 如果变速箱油不够，可以使用漏油底壳上的塞子，并用漏油漏夜处理设备加足适量的变速箱油。
4. 用正确的工具将新的油底壳螺丝拧紧，确保密封性良好。
5. 关上引擎盖，启动发动机，将变速杆拨到不同的驾驶档位，确保变速箱切换正常。
6. 检查变速箱油是否漏油，如果有漏油现象，需要检查油底壳是否安装正确，如有需要，可以重新紧固油底壳螺丝。
7. 最后，将车辆试驾一段时间，确保变速箱运行正常，没有异响和顿挫感。
请注意，变速箱是一个复杂的部件，如果不熟悉变速箱的维修和操作，建议请专业技术人员处理。
以上仅为一般操作方法，具体操作步骤可能因车型和具体情况有所不同，建议参考欧蓝德的维修手册或咨询专业技术人员。
别克自动变速箱维修作业,别克陆尊加速无力,起步冲击故障全解决一辆别克陆尊加速无力,起步冲击,还有点烧机油了，一个车主介绍过来的。
车主同时说这车不烧机油时起步挺肉，而且大点油门起步还哐当一下，这是陆尊的通病，是变速箱性能下降导致的，有改进型配件可以修复。
这就是陆尊的变速箱，4T65E四速的，这是09年以前装的，以后就是6速变速箱了，但是换挡品质，耐久性不如四速的好，中间那个圆的是变矩器就是要换这里面的配件，阀体也要改进。
这就是变矩器在这个设备上切开，削铁如泥切开了，依次是是涡轮，导轮，前盖，下面的是泵轮和锁止盘。
换掉了这个导轮，原车是14个叶片，装了一个18片的，导轮的作用是增大发动机的扭矩的。
原理就不多说了把变矩器的外壳放到了这个设备里机器里有许多黑色和棕色的颗粒用压缩空气吹动这些颗粒打磨变矩器，外观就变的光亮如新了，这个锁止盘上也有东西要换掉这个是锁止盘上的摩擦环，美国生产的。
摩擦环要在这个设备里经过200度的高温粘上去改换的，该修的，该洗的都做完，开始焊接，火花四溅。
焊接完后要检查密封性完工后的变矩器，光亮如新这两个东西相信没几个人认识，就连许多专修厂都不知道，这是变速箱的安全阀，左边蘑菇型的是改进型，右边的钢球是原车的，它可以让变矩器的摩擦环经久耐用。
这个是增压阀，大油门起步冲击就是他有问题，这是蓄压器阀，换挡冲击和它有关。
那些阀都在这个带线束的配件里装着这是加大的蓄压器导向销，换了这个东西，把客户以前在SSSS装的弹簧扔掉了，弹簧影响换挡品质，治标不治本。
组装好的动力总成开始往车上安装。
三个小时后开始试车，启动车很顺利，坐在车里噪音比以前小多了，挂挡感觉很平顺，松开刹车，踩下一半油门，只听“吱”的一声，车子就窜了出去，以前哐当的感觉一点也没有了，跑起来提速特快。

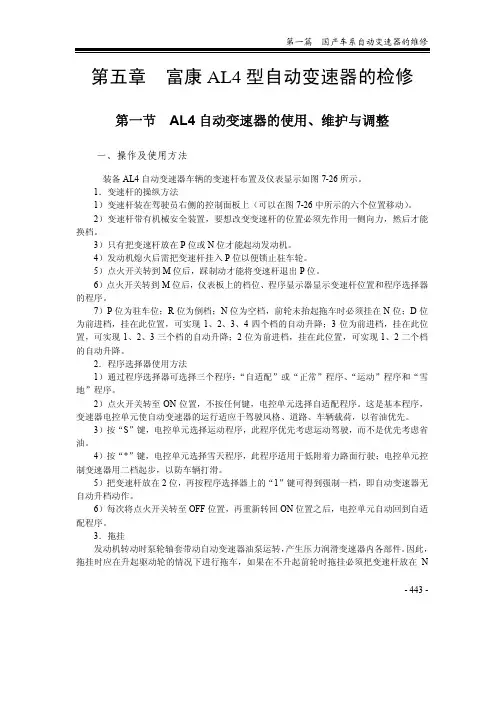

PSA玻璃自动变速箱AL4结构和维护汇总资料首先申明:所有资料来源于网络,感谢对岸台湾法系车维修网站的图片和资料,我只是引用和转贴,没有版权.也不是以盈利为目的,希望图片和资料的主人可以理解,贴出来只是方便这里的206车友.本意是要贴出网站来,考虑到对方服务器的压力,还是转贴吧,我尊重作者的版权,只是引用.这个波箱一定要注意A TF油的油面高低和油压,只有保持正确的油面高度和油压大小才能保证不早期损坏,大家换A TF油的时候一定要监督4S按标准换油程序操作:程序如下:由於AL4型自動變速器沒有油尺，所以檢查油位的方法有所不同。
正確的檢查方法為：换油时一次加4LATF油后在發動機怠速工況下，使自動變速器在每個檔位停留一下（時間不能少於5s）。
當自動變速器油溫度達到60℃時(需用詳嚯娔X檢測，非引擎水溫)打開底部的溢流孔，應有少許自動變速器油溜出來。
(多余的ATF油流出来如同细丝一样就基本可以关闭放油口,油可以稍微多一点点,不能少,在加满4L油后放出的油量应该接近0.5L左右,当然油面高低判断也需要一点经验,油加少了油压低,内部润滑出问题波箱早期损坏,油多了油压高,油封会泄漏,也不行,整体来说,多比少的坏处要少点,尽量按标准程序加ATF油,油压可以通过PP2000看,油一定要用东标的专用ATF油,不能用外面的,另外汽车千万不要涉水,进水对AL4来说是家常便饭,所以善待你的车,不要涉水)另外，該款自動變速器用油為專用油，不得混用,油量過多或過少,都會造成這個自動變速器內部慢速被破壞。
AL4型自動變速器目前常見的故障包括以下數種。
常见故障如下:1．“SPT”和“＊”交替閃爍當出現自動變速器油過熱或過久未換自動變速器油，自動變速器電控單元和儀表板之間的聯系中斷等故障時，指示燈會閃爍。
這時故障點可能在：自動變速器電控單元本身、電控單元的供電、油壓傳感器、升檔電磁閥的供電、主油路壓力的調節、多功能開關、上檔電磁閥（EVS1～EVS6）、主油壓調節電磁閥（EVMPL）、液力變矩器鎖止電磁閥（EVMPC）及自動變速器油流量電磁閥（EPDE）等，另外，加速踏板若未進行初始化，輸人、輸出軸轉速以及發動機轉速等資訊出現故障，指示燈也會閃爍。
第七章自动变速器故障的检修思路及故障排除第一节检修思路一、微机控制自动变速器检测与诊断的总原则微机控制自动变速器故障检测与诊断的总原则是：1)分清故障部位。
分清故障是发动机微机控制系统还是自动变速器液压控制系统、微机控制系统引起的，抑或是机械系统(液力变矩器或行星齿轮机构)引起的。
只有分清了故障部位，才能有针对性地去查找故障根源，少走弯路。
2)坚持先易后难、逐步深入的原则。
按故障的难易程度，先从最简单、最容易检查的部位入手，如开关、拉杆、自动变速器油状况等；从那些最易于接近的部位、易被忽视的部位和影响较大的因素开始；最后再深入到实质性故障。
3)区分故障的性质。
自动变速器故障是机械部分的，还是液压系统的，或微机控制系统的；是只需维护就可排除，还是需要拆卸自动变速器彻底修理才能排除的。
4)充分利用自动变速器各检验项目(基础检验、手动换档试验、液压试验、失速试验、时滞试验、电液控制系统工作过程检验)，为查找故障提供思路和线索。
通过这些检验项目的检测，一般可以发现自动变速器的故障所在。
5)充分利用微机控制自动变速器的故障自诊断功能。
微机控制自动变速器的电控单元(ECU)内部有一个故障自诊断电路，它能在汽车行驶过程中不断地监测自动变速器控制系统各部分的工作情况，并能检测出控制系统中的大部分故障，将故障以代码的形式记录在ECU中。
维修人员可以按照特定的方法将故障代码从ECU 中读出，为自动变速器控制系统的检修和故障诊断提供依据。
6)必须在拆检之后才能确诊的故障，应是故障诊断的最后步骤。
因为微机控制自动变速器一般是不允许轻易分解的。
7)在进行检测与诊断前，应先阅读有关故障检测指南、使用说明书和该车型的《自动变速器维修手册》，掌握必要的结构原理图、油路图、微机控制系统电路图等有关技术资料。
二、微机控制自动变速器故障检测与诊断程序微机控制自动变速器故障检测与诊断的基本程序如图所示。
三、微机控制自动变速器故障检测与诊断前的准备工作微机控制自动变速器故障检测与诊断前的准备工作主要包括故障征兆的确认、读取故障代码和查对故障诊断表等三项内容。
第四节自动变速器典型故障的诊断与排除汽车自动变速器在使用中，随着技术状况的下降会出现一系列故障，常见的故障会通过一定的现象特征表现出来，不同车型由于结构上有所不同，其故障原因会有所差异，但故障产生的常见原因和诊断排除方法是基本相同的。
一、汽车不能行驶故障的诊断1、故障现象（1）无论操纵手柄位于倒挡、前进挡或前进低挡，汽车都不能行驶；（2）冷车起动后汽车能行驶一小段路程，但热车状态下汽车不能行驶。
2、故障原因（1）自动变速器油底渗漏，液压油全部漏光。
（2）操纵手柄和手动阀摇臂之间的连杆或拉索松脱，手动阀保持在空挡或停车挡位置。
（3）油泵进油滤网堵塞。
（4）主油路严重泄漏。
（5）油泵损坏。
3、故障诊断与排除（1）检查自动变速器内有无液压油。
其方法是：拔出自动变速器的油尺，观察油尺上有无液压油。
若油尺上没有液压油，说明自动变速器内的液压油已漏光。
对此，应检查油底壳，液压油散热器、油管等处有无破损而导致漏油。
如有严重漏油处，应修复后重新加油。
（2）检查自动变速器操纵手柄与手动阀摇臂之间的连杆或拉索有无松脱。
如果有松脱，应予以装复，并重新调整好操纵手柄的位置。
（3）拆下主油路测压孔上的螺塞，起动发动机，将操纵手柄拨至前进挡或倒挡位置，检查测压孔内有无液压油流出。
（4）若主油路侧压孔内没有液压油流出，应打开油底壳，检查手动阀摇臂轴与摇臂间有无松脱，手动阀阀芯有无折断或脱钩。
若手动阀工作正常，则说明油泵损坏。
对此，应拆卸分解自动变速器，更换油泵。
（5）若主油路测压孔内只有少量液压油流出，油压很低或基本上没有油压，应打开油底壳，检查油泵进油滤网有无堵塞。
如无堵塞，说明油泵损坏或主油路严重泄漏，对此，应拆卸分解自动变速器，予以修理。
（6）若冷车起动时主油路有一定的油压，但热车后油压即明显下降，说明油泵磨损过甚。
对此，应更换油泵。
（7）若测压孔内有大量液压油喷出，说明主油路油压正常，故障出在自动变速器中的输入轴，行星排或输出轴。
对此，应拆检自动变速器。
汽车不能行驶的故障诊断与排除程序见图1-81。
图1-81 不能行驶故障排除流程图二、自动变速器打滑故障的诊断1、故障现象（1）起步时踩下油门踏板，发动机转速很快升高但车速升高缓慢。
（2）行驶中踩下油门踏板加速时，发动机转速升高但车速没有很快提高。
（3）平路行驶基本正常，但上坡无力，且发动机转速很高。
2、故障原因（1）液压油油面太低。
（2）液压油油面太高，运转中被行星排剧烈搅动后产生大量气泡。
（3）离合器或制动器摩擦片、制动带磨损过甚或烧焦。
（4）油泵磨损过甚或主油路泄漏，造成油路油压过低。
（5）单向超越离合器打滑。
（6）离合器或制动器活塞密封圈损坏，导致漏油。
（7）减振器活塞密封圈损坏，导致漏油。
3、故障诊断与排除打滑是自动变速器中最常见的故障之一。
虽然自动变速器打滑往往都伴有离合器或制动器摩擦片严重磨损甚至烧焦等现象，但如果只是简单地更换磨损的摩擦片而没有找出打滑的真正原因，则会使修后的自动变速器使用一段时间后又出现打滑现象。
因此，对于出现打滑的自动变速器，不要急于拆卸分解，应先做各种检查测试，以找出造成打滑的真正原因。
（1）对于出现打滑现象的自动变速器，应先检查其液压油的油面高度和品质。
若油面过低或过高，应先调整至正常后再做检查。
若油面调整正常后自动变速器不再打滑，可不必拆修自动变速器。
（2）检查液压油的品质。
若液压油呈棕黑色或有烧焦味，说明离合器或制动器的摩擦片或制动带有烧焦，应拆修自动变速器。
（3）做路试，以确定自动变速器是否打滑，并检查出现打滑的挡位和打滑的程度。
将操纵手柄拨入不同的位置，让汽车行驶。
若自动变速器升至某一挡位时发动机转速突然升高，但车速没有相应地提高，即说明该挡位有打滑。
打滑时发动机的转速愈容易升高，说明打滑愈严重。
根据出现打滑的规律，还可以判断产生打滑的是哪一个换挡执行元件：①若自动变速器在所有前进挡都有打滑现象，则为前进离合器打滑。
②若自动变速器在操纵手柄位于D位时的1挡有打滑，而在操纵手柄位于L位或1位时的1挡不打滑，则为前进单向超越离合器打滑。
若不论操纵手柄位于D位或L位或1位时，1挡都有打滑现象，则为低挡及倒挡制动器打滑。
③若自动变速器只在操纵手柄位于D位时的2挡有打滑，而在操纵手柄位于S位或2位时的2挡不打滑，则为2挡单向超越离合器打滑。
若不论操纵手柄位于D位或S位或2位时，2挡都有打滑现象，则为2挡制动器打滑。
④若自动变速器只在3挡有打滑现象，则为倒挡及高挡离合器打滑。
⑤若自动变速器只在超速挡时有打滑现象，则为超速制动器打滑。
⑥若自动变速器在倒挡和高挡时都有打滑现象，则为倒挡及高挡离合器打滑。
⑦若自动变速器在倒挡和1挡时都有打滑现象，则为低挡及倒挡制动器打滑。
（4）对于有打滑故障的自动变速器，在拆卸分解之前，应先检查自动变速器的主油路油压，以找出造成自动变速器打滑的原因。
自动变速器不论前进挡或倒挡均打滑，其原因往往是主油路油压过低。
若主油路油压正常，则只要更换磨损或烧焦的摩擦元件即可。
若主油路油压不正常，则在拆修自动变速器的过程中，应根据主油路油压，相应地对油泵或阀根据进行检修，并更换自动变速器的所有密封圈和密封环。
自动变速器打滑故障诊断与排除程序见图1-82。
图1-82 自动变速器打滑故障排除流程图三、换挡冲击过大故障的诊断1、故障现象（1）在起步时，由停车挡或空挡挂入倒挡或前进挡时，汽车震动较严重。
（2）行驶中，在自动变速器升挡的瞬间汽车有较明显的闯动。
2、故障原因导致自动变速器换挡冲击大的故障原因很多，主要原因在于调整不当，机构元件性能下降或损坏，电子控制系统有故障，具体原因有：（1）发动机怠速过高。
（2）节气门拉索或节气门位置传感器调整不当，使主油路油压过高。
（3）升挡过迟。
（4）真空式节气门阀的真空软管破裂或松脱。
（5）主油路调压阀有故障，使主油路油压过高。
（6）减振器活塞卡住，不能起减振作用。
（7）单向阀钢球漏装，换挡执行元件（离合器或制动器）接合过快。
（8）换挡执行元件打滑。
（9）油压电磁阀不工作。
（10）电脑有故障3、故障诊断与排除由于引起换挡冲击的原因较多，因此，在诊断故障的过程中，必须循序渐进，对自动变速器的各个部分做认真的检查。
一定要在全面检测的基础上，有针对性地进行分解修理，切不可盲目地拆修。
总体而言，若是由于调整不当所造成的，只要稍作调整即可排除；若是自动变速器内部控制阀、减振器或换挡执行元件有故障，应分解自动变速器，予以修理；若是电子控制系统有故障，应对电子控制系统进行检测，找出具体原因，加以排除。
具体检查诊断与排除步骤如下：（1）检查发动机怠速。
装用自动变速器的汽车的发动机怠速一般为750r/min左右。
若怠速过高，应按标准予以调整。
（2）检查节气门拉索或节气门位置传感器的调整情况。
如不符合标准，应重新予以调整。
（3）检查真空式节气门阀的真空软管。
如有破裂，应更换；如有松脱，应重新连接。
（4）做道路试验。
如果有升挡过迟的现象，则说明换挡冲击大的故障是升挡过迟所致。
如果在升挡之前发动机转速异常升高，导致在升挡的瞬间有较大的换挡冲击，则说明离合器或制动器打滑，应分解自动变速器，予以修理。
（5）检测主油路油压。
如果怠速时的主油路油压高，则说明主油路调压阀或节气门阀有故障，可能是调压弹簧的预紧力过大或阀心卡滞所致；如果怠速时主油路油压正常，但起步进挡时有较大的冲击，则说明前进离合器或倒挡及高挡离合器的进油单向阀阀球损坏或漏装。
对此，应拆卸阀板，予以修理。
（6）检测换挡时的主油路油压。
在正常情况下，换挡时的主油路油压会有瞬时的下降。
如果换挡时主油路油压没有下降，则说明减振器活塞卡滞。
对此，应拆检阀板和减振器。
（7）电子控制自动变速器如果出现换挡冲击过大的故障，应检查油压电磁阀的线路以及油压电磁阀工作是否正常、电脑是否在换挡的瞬间向油压电磁阀发出控制信号。
如果线路有故障，应予以修复；如果电磁阀损坏，应更换电磁阀；如果电脑在换挡的瞬间没有向油压电磁阀发出控制信号，说明电脑有故障，对此，应更换电脑。
自动变速器换挡冲击大的故障诊断与排除程序见图1-83。
图1-83 换挡冲击大故障排除流程图四、升挡过迟故障的诊断1、故障现象（1）在汽车行驶中，升挡车速明显高于标准值，升挡前发动机转速偏高。
（2）必须采用松油门提前升挡的操作方法，才能使自动变速器升入高挡或超速挡。
2、故障原因（1）节气门拉索或节气门位置传感器调整不当。
（2）节气门位置传感器损坏。
（3）调速器卡滞。
（4）调速器弹簧预紧力过大。
（5）调速器壳体螺栓松动或输出轴上的调速器进出油孔处的密封环磨损，导致调速器油路泄漏。
（6）真空式节气门阀推杆调整不当。
（7）真空式节气门阀的真空软管破裂或真空膜片室漏气。
（8）主油路油压或节气门油压太高。
（9）强制降挡开关短路。
（10）电脑或传感器有故障。
3、故障诊断与排除（1）对于电子控制自动变速器，应先进行故障自诊断。
如有故障代码，则按所显示的故障代码查找故障原因。
（2）检查节气门拉索或节气门位置传感器的调整情况。
如果不符合标准，应重新予以调整。
（3）测量节气门位置传感器的电阻。
如果不符合标准，应予以更换。
（4）对于采用真空式节气门阀的自动变速器，应拔下真空式节气门阀上的真空软管，检查在发动机运转中真空软管内有无吸力。
如果没有吸力，说明真空软管破裂、松脱或堵塞；对此，应予以修复。
（5）检查强制降挡开关。
如有短路，应予以修复或更换。
（6）测量怠速时的主油路油压，并与标准值进行比较。
若油压太高，应通过节气门拉索或节气门位置传感器予以调整。
采用真空式节气门阀的自动变速器，应采用减少节气门阀推杆的长度的方法，予以调整。
若调整无效，应拆检主油路调压阀或节气门阀。
（7）用举升器将汽车升起，让驱动轮悬空，然后起动发动机，挂上前进挡，让自动变速器运转，同时测量调速器油压。
调速器油压应能随车速的升高而增大。
将不同转速下测得的调速器油压与《自动变速器维修手册》上的标准进行比较。
若油压值低于标准值，说明调速器有故障或调速器油路有泄漏。
对此，应拆卸自动变速器，检查调速器固定螺栓有无松动、调速器油路上的各处密封圈或密封环有无磨损漏油、调整器阀心有无卡滞或磨损过甚，调速弹簧是否太硬。
（8）若调速器油压正常，则升挡过迟的故障原因为换挡阀工作不良。
对此，应拆检或更换阀板。
自动变速器升挡过迟的故障诊断与排除程序见图1-84。
图1-84 升挡过迟故障排除流程图五、不能升挡故障的诊断1、故障现象（1）汽车行驶中自动变速器始终保持在1挡，不能升入2挡和高速挡。
（2）行驶中自动变速器可以升入2挡，但不能升入3挡和超速挡。
2、故障原因（1）节气门拉索或节气门位置传感器调整不当。
（2）调速器有故障。
（3）调速器油路严重泄漏。
