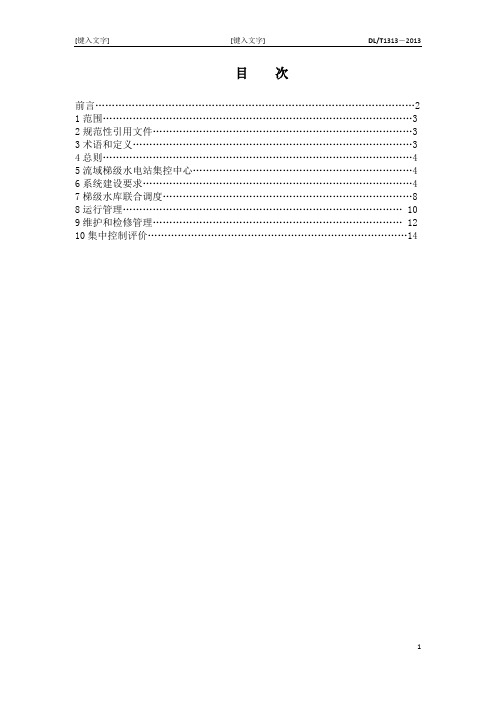

目次前言 (2)1范围 (3)2规范性引用文件 (3)3术语和定义 (3)4总则 (4)5流域梯级水电站集控中心 (4)6系统建设要求 (4)7梯级水库联合调度 (8)8运行管理 (10)9维护和检修管理 (12)10集中控制评价 (14)前言本标准是根据《国家能源局关于下达2012年第一批能源领域行业标准制（修）订计划的通知》（国通科技（2012）83号）的要求制定的。
本标准由中国电力企业联合会提出并归口。
本标准起草单位：中国水力发电工程学会、四川大学、中国长江电力股份有限公司、雅砻江流域水电开发有限公司、国电大渡河流域水电开发有限公司、国网电力科学研究院、中国水电顾问集团成都勘测设计研究院、中国华电集团公司四川公司。
本标准主要起草人：马光文、袁杰、吴世勇、王玉华、刘广宇、王建平、林峰、徐麟、杨少达、黄炜斌、杨忠伟、王德宽、范瑞琪、蒲瑜、令狐小林。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号：100761）。
流域梯级水电站集中控制规程1 范围本标准规定了流域梯级水电站集中控制的基本内容和要求。
本标准适用于总装机容量100MW及以上的新建大中型流域梯级水电站集中控制；改建、扩建的流域梯级水电站进行集中控制可参照执行。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2887 计算机场地通用规范GB 7260 不间断电源设备（UPS）GB/T 14285 继电保护和安全自动装置技术规程GB 17621 大中型水电站水库高度规范GB/T 22386 电力系统暂态数据交换通用格式GB/T 22482 水文情报预报规范GB 50174 电子信息系统机房设计规范GB/T 50343 建筑物电子信息系统防雷技术规范DL/T 578 水电厂计算机监控系统基本技术条件DL/Z 860 变电站通信网络和系统DL/T 890 能量管理系统应用程序接口（EMS－API）DL/T 1074 电力用直流和交流一体化不间断电源设备DL/T 1100.1 电力系统的时间同步系统第1部分：技术规范DL/T 5051 水利水电工程水情自动测报系统设计规定DL/T 5065 水力发电厂计算机监控系统设计规范DL/T 5202 电能量计量系统设计技术规程DL/T 5345 梯级水电厂集中监控系统设计规范DL/T 5391 电力系统通信设计技术规定NB/T 35001 梯级水电站水调自动化系统设计规范QX/T 61 地面气象观测规范第17部分：自动气象站观测3 术语和定义下列术语和定义适用于本文件。

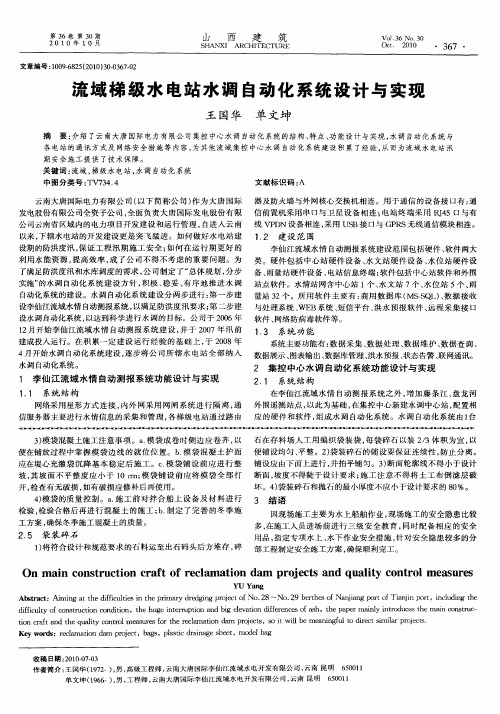

蒙江流域梯级电站优化调度系统设计及应用发布时间：2022-06-17T07:34:20.087Z 来源：《科学与技术》2022年第2月第4期作者：陈文明[导读] 为全面提升蒙江流域调度业务水平及水电站运行效益，本文结合蒙江流域梯级水电站调度特点陈文明贵州蒙江流域开发有限公司，贵州黔南558000【摘要】为全面提升蒙江流域调度业务水平及水电站运行效益，本文结合蒙江流域梯级水电站调度特点，构建了流域精细化水文预报，防洪、发电优化调度模型，提出了基于C/S模式流域梯级水电站优化调度系统解决方案，详细论述了蒙江流域梯级电站优化调度系统的软件架构，根据调度实际需要设计了系统功能结构。
该系统在蒙江流域实际运行情况表明，该系统稳定可靠，能够为调度机构运行提供决策支撑作用，具有良好的工程应用价值。
【关键词】梯级电站优化调度；精细化水文预报；C/S模式；水库调度系统Design and Application of Optimal Scheduling System for Cascade Hydropower Stations in Mengjiang River Abstract: In order to comprehensively improve the dispatching business level and the operation benefit of hydropower stations in the Mengjiang River, this paper combines the dispatching characteristics of cascade hydropower stations in the Mengjiang River, constructs hydrological forecast, flood control and power generation optimal dispatching model of the basin. Based on the C/S model, this paper puts forward the solution of the optimal dispatching system of cascade hydropower stations in the basin . discusses in detail the software architecture of the optimal dispatching system of cascade hydropower stations in the Mengjiang River, and designs the functional structure of the system according to the actual needs of dispatching. The actual operation of the system in the Mengjiang River Basin shows that the system is stable and reliable, which can provide decision support for the operation of the dispatching mechanism and has good engineering application value.Key words: optimal scheduling of cascade hydropower stations; refined hydrological forecast; c/s mode; reservoir dispatch system;0 引言随着蒙江流域水电建设发展，蒙江流域上已形成梯级规模开发，其水能资源利用的效率及调节能力对区域电网稳定支撑能力大大加强，蒙江流域集中控制中心建设基本完成。
流域梯级水电站集控中心监控系统设计与实现摘要：水电资源本身具备流域的优势,要想提高使用效益,必须形成梯级水电站的集控系统,合理构建水电资产运用结构,保证水电厂集控系统运行的整体能力。
为此,简要研究了流域梯级水力发电厂集控中心监控体系运行的特点及其基本功能,并主要探讨了运行模型的研究方法。
关键词：流域梯级水电站；集控中心；监控系统设计；实现引言：怎样才能更有效地使用资源，提升企业的生产效率，运用当前最新的科技理论与方法，综合、系统地决定出一种与电网运行特征、水电站特征相适应的最优运行模式，从而达到对各个电站的发电进行最优控制，并在已建的水电站群中达到最大的发电效果，这就成为了企业生产调度管理的一项重要工作。
一、流域梯级水电站集中控制监测系统的常态化特点(一)多声道通讯在城镇规划和建设工作中，一般以建立全流域内的水电工程远程集中控制中心为主要目的，并对其进行有效的辐射预警。
因此，对水电厂的远程调度工作提出了更高的要求，而远程通信网络是水电厂进行调度的一个重要依据。
市区内要建立和完善了远距离控制数据的传输网络，合理利用二路光纤进行数据处理。
然而，在某些情况下，由于需要穿越山区，特殊的地质条件，以及大量的光缆，使得通信中断的情况十分严重。
如果出现了主线与设备线路光纤断裂的情况，将会造成集控系统中心电厂的正常工作失调。
因此，应该利用与卫星通信的第三备用渠道，来理性地构建出更系统化的设备管理方法[1]。
(二)装置的运行管理在现实的系统管控体系中，为了对发电站的正常运营进行有效的维护，就必须以主设备型号、接线方式等为关键参数，完成整合工作，这便于后期开展维护工作。
但是，结合实际情况来看，这种统一管理很难实现，特别是在指令的下达和信息传递的过程中，常常出现问题，导致具体的工作内容不能得到有效的执行[2]。
(三)不同的管制方式在梯级电站群调度的实际操作过程中，调度机理与管理模式是影响调度效果的关键因素。
为了保证控制操作方式的正确，需要对诸如调度和其他的管理过程进行统一的管理，从而保证主备用控制方式的统一和科学。
第42卷第3期2019年3月水电站机电技术Mechanical & Electrical Technique of Hydropower StationVol.42 No.3Mar.20195面向智慧水电厂的iP9000智能一体化平台王德宽，张煦，文正国，张卫君(北京中水科水电科技开发有限公司，北京100038)摘要：1P9000智能一体化平台采用基于S0A架构设计和面向对象编程技术，按照全冗余全分布系统结构开发,解决了安全I、n、m/i v区内统一的系统管理、数据的互联互通及对外接口问题，同时可对各类智慧应用提供服务 支撑，为当前水电厂智慧化建设提供成套解决方案。
1P9000智能一体化平台同时具备计算机监控系统平台、应用 软件平台和大数据平台的功能,可为智慧水电厂应用提供运行环境、集成环境、维护环境和开发环境。
本文从行业 需求、技术驱动等方面,分析了智慧水电厂建设的总体需求，介绍了面向智慧水电厂的1P9000智能一体化平台的设 计思路、技术要点和功能特点，旨在为广大用户构建智慧水电厂提供技术参考。
关键词：1P9000;智慧水电厂;一体化平台；面向对象;全冗余全分布中图分类号：TV736 文献标识码：A文章编号：1672-5387(2019)03-0005-05DOI：10.13599/ki.l l-5130.2019.03.002党的十九大把“数字中国”、“智慧社会”作为 加快建设创新型国家的重大举措，提出“推动互联 网、大数据、人工智能和实体经济深度融合”。
水电 行业作为实体经济的重要领域，多年来围绕“智慧 化”、“智能化”，开展了大量研究工作。
早在10多 年前，国内企业结合巨型电站建设和IEC61850等 标准的提出，推动了自动控制系统的通信服务接口、高可靠性控制、数据建模等技术发展;2010年 以来，结合大数据的发展，开展了机电设备大数据 状态诊断等方面的研究。
最近几年，在十九大报告 总体要求和国家能源局《关于推进“互联网+”智 慧能源发展的指导意见》的基础上，行业内的技术 企业和专家，以及一些互联网公司和高校，针对如 何建设智慧水电厂，推动“云、大、物、移、智”等新 型信息化技术与行业技术的结合，提出了大量的方 案和建议，一定程度上为智慧水电厂建设提供了技 术发展思路，但同时,一些方案脱离了水电行业运 维管理实际和专业应用技术发展阶段，难以落地和 发挥作用，也使智慧水电厂建设出现了一定程度的 乱象。
文章编号：1672-3031（2016）05-0350-06收稿日期：2016-05-13作者简介：王德宽（1960-），男，安徽马鞍山人，博士，教授级高级工程师，主要从事水电厂自动化、信息化与智能化、计算机监控与仿真培训技术研究与应用。
E-mail ：wdk@中国水利水电科学研究院学报第14卷第5期iP9000智能平台及其应用王德宽，何飞跃，张毅（北京中水科水电科技开发有限公司，北京100038）摘要：电力行业自动化技术已由自动化、数字化、信息化迅速向智能化方向发展。
本文根据中国水电及新能源自动化应用的需要，推出面向服务的iP9000智能平台，向行业各种自动化、信息化应用提供开发、运行、集成及维护环境，支持IEC 61850，兼顾IEC 60870等目前广泛应用的主要规约，形成各种互联、互通、互动的水电与新能源智能化解决方案。
关键词：iP9000；水电；新能源；智能平台；H9000中图分类号：TP273文献标识码：A doi ：10.13244/ki.jiwhr.2016.05.006电力行业自动化技术已由自动化、数字化和信息化迅速向智能化方向发展，水电智能化建设如火如荼，方兴未艾，也已由模式研究和初步探索［1-3］逐步向系统开发和工程试点方向迈进。
北京中水科水电科技开发有限公司以其丰富的水电自动化以及信息化技术开发与应用的经验，于2013年推出了面向应用的iP9000智能平台［4］，目前已在水电、新能源等控制系统工程获得应用。
本文将首先分析智能化水电厂解决方案的总体架构，介绍iP9000智能平台的架构、功能及特点，以及水电及新能源行业的智能应用，最后介绍该平台的几个工程应用。
1智能水电厂的概念究竟什么是智能水电厂？我们认为智能水电应具有下列几个主要技术特征：（1）信息标准化：包括统一的服务标准，统一的信息标准以及统一的数据交换标准；（2）系统平台化：统一的管理平台，统一的数据平台和统一的人机联系界面；（3）决策智能化：系统的数据挖掘、大数据处理功能，帮助用户实现各种智能分析与决策支持，完成各种专业应用的分析乃至决策辅助。
第35卷第3期水电站机电技术Vol.35No.32012年6月M echanical &Electrical Technique of Hydropower StationJun.2012流域梯级集控中心自动化系统智能化建设总体规划设计王德宽，张毅，余江城，张建明，孙建会，余茜（北京中水科水电科技开发有限公司，北京100038）摘要：根据当前国内外相关领域智能化技术发展趋势，规划设计了流域梯级水电厂智能化建设目标和系统总体架构，并根据流域梯级智能化建设的实际需要提出了智能化建设的相关内容。
关键词：流域集控；智能化；自动化系统；总体设计中图分类号：TV736文献标识码：B文章编号：1672-5387（2012）03-0001-04收稿日期：2011-07-15作者简介：王德宽(1960-），男，教授级高级工程师，长期从事水电厂自动化、计算机监控与仿真技术研究与应用工作。
1概述经过多年的不懈努力，我国各流域水电公司已先后建立了梯级集控中心自动化系统，实现流域梯级水电资源的优化控制管理，流域梯级电站监控、水情水调、机组状态监测及远程诊断、继电保护、大坝监测、计量等自动化系统获得广泛应用，技术已趋于成熟，为流域各电站实现“无人值班”(少人值守），提高流域梯级水电厂的安全运行和自动化管理水平发挥了重要作用，为智能化建设打下了良好的基础。
流域智能化水电厂建设涉及生产、运行、维护管理等各个方面，组织开展流域智能化建设总体规划设计，明确下一步的重点规划工程和实现目标，梳理存在的问题和技术难点，对有效实现流域各系统的智能化建设与管理，保证智能化建设的高起点和高水平，避免重复建设，提高流域水资源效益是十分必要和有意义的。
流域智能化建设通过先进的传感和测量技术、网络通信技术、可靠的硬件设备以及高度智能化的决策支持系统的应用，实现流域水电机组状态检修、梯级水电站群经济运行、大坝安全监测、电站自动化系统、梯级远方集控中心自动化系统、基础自动化、通信网络等方面的智能化，实现各系统之间的无缝连接，建立一体化系统信息平台，实现数据共享与互动，不仅能全面提升流域的安全稳定经济运行水平，实现发电厂安全、可靠、经济、高效和环境友好的目标，提升电网、电厂智能协调水平，同时又能为我国水电厂的智能化建设积累宝贵经验，必将对我国水电自动化技术进步产生深远的影响。
目前智能化已成为水电厂自动化系统技术发展趋势，随着智能化技术的成熟、水电厂智能化设备和系统的研制开发，建设全流域信息统一数据平台，实现信息资源整合共享，集中管理并综合运用的需求将越来越强烈。
开展流域梯级集控中心自动化系统智能化建设，实现水库群联合调度、流域梯级水电厂远方集中控制、机组优化运行，对于提高流域整体安全稳定运行管理的智能化决策水平，提高经济效益，意义十分重大。
2流域梯级水电厂智能化建设规划目标根据流域智能化建设需求和现状，立足于解决目前流域水电建设中存在的问题和不足，统一规划设计，以建设流域梯级数据一体化平台为中心，全面提高流域发电生产及管理的智能化程度，提高设备的安全稳定运行水平，提高流域经济效益，加强厂网协调控制和与智能电网的互动，实现梯级电站远方智能集中控制、梯级水库智能化联合调度，提高流域洪水控制、防汛管理及经济运行水平，实现对发电一次设备及水工建筑物的在线状态监测诊断，以及主设备的状态检修与远程诊断。
流域梯级集控中心自动化系统智能化的主要任务是：（1）组建流域梯级集控中心调度数据专网，实现与各梯级电站和相关系统的可靠通信连接；（2）实时采集与处理流域各梯级电厂设备运行，发电控制，以及各梯级电站控制流域的水文、水情、气象、库区环境、枢纽建筑物运行工况等信息；（3）建设流域梯级水电厂数据统一平台，实现信息资源整合共享，集中管理并综合运用；（4）满足流域梯级水电厂现地无人值班，远方集中监视、控制和优化运行管理需要；（5）实现流域梯级水电厂的统一联合优化调度与智能决策。
3流域梯级水电厂智能化建设总体架构3.1流域梯级水电厂自动化系统总体结构根据目前现有的流域水电厂运行方式，流域水电厂自动化系统采用分层、分区的模块化总体架构设计，由一系列具有特定功能的智能化应用系统的有机集成构成全流域分层1分区的系统总体结构，其中分层是从系统总体架构上进行划分，分区则是根据系统安全防护的等级进行划分。
从系统总体架构的角度，自下而上，流域梯级自动化系统总体结构上可分为三个层次，即：流域集控中心层、厂站层和设备现地层。
在控制层面上可分为：上级调度部门控制、集控中心控制、水电站监控系统控制和设备现地控制四个层次。
电监安全《电力二次系统安全防护总体方案》，将电力企业基于计算机和网络的应用系统原则上划分为生产控制大区和管理信息大区，生产控制大区又分为控制区（又称安全区I）和非控制区（又称安全区II）。
因此从系统安全防护等级的角度，流域智能化系统分属三大安全区域，通过流域通信网络系统，在统一数据信息平台的协调下实现互动，实现水电厂生产过程控制、运行决策与生产管理的智能化，使水电厂的经济效益最大化。
流域集控中心层承担梯级电站集中控制管理职能，是流域各梯级电站的集中控制、优化调度与经济运行中心；是设备运行、继电保护、自动化、通信、信息专业技术管理中心，并通过统一数据信息平台实现流域电站各应用系统数据共享、集中管理，为各种智能化高级应用提供一体化的支撑平台，全面提升流域梯级各电厂的智能化和信息化水平，实现安全经济运行、统一优化调度和状态检修。
流域集控中心层主要包括电调自动化系统、水调自动化系统、远程状态检修与故障分析诊断系统、流域公司办公自动化系统等。
其中电调自动化系统属于生产控制大区中的安全I区，水调自动化系统属于生产控制大区中的安全II区，远程状态检修与故障分析诊断系统属于管理信息大区中的安全III区，流域公司办公自动化系统属于管理信息大区中的安全IV区。
集控中心水调自动化系统根据梯级电站水流量的平衡性要求进行水库的优化调度（发电调度、水库调度、防洪调度），制定短期发电计划曲线，实现发电与水库调度的最优组合。
电调自动化系统通过综合数据平台与水调进行数据交换和共享，接受有关部门的调度决策，实现梯级电站的远方集中控制、联合优化调度和经济运行。
厂站层主要由水电厂各类应用系统（如计算机监控系统、水情水调自动化系统、继电保护系统、在线状态监测系统、大坝监测系统等）的厂站上位机系统等组成，完成各应用系统全厂级的功能；设备现地层主要包括水电厂各类设备、传感器、各类应用系统的现地控制单元等，主要负责现地级指定设备和系统的数据采集、处理与监控功能。
3.2流域梯级集控通信网络系统通信网络系统是实现流域各梯级电站应用系统互连、数据交换、信息共享的基础，是建设流域各梯级水电厂统一信息平台的基础支撑系统，有必要对计算机通信网络进行统一规划设计，以满足建设流域各梯级水电厂统一信息平台的需要。
高速光纤网络和通信系统等基础支撑系统的建设，应根据梯级电站各应用系统业务的数据传输、交换和存储需求，以及业务类型、功能和性能指标等要求，确定需要的网络通道和传输容量，并配置相应的通信和计算机网络接口设备，建立跨越三级安全区域的计算机网络系统，满足统一信息平台与各应用系统的数据互连与交换需要。
流域梯级集控中心层与所属各梯级电站厂站层通过梯级电站专用光纤通信网进行连接；同时通过电力调度数据网与上级网/省调中心互连。
为满足可靠性和实时性要求，需采用宽带光纤网络通信方式，并配置冗余通道。
主用通道采用电力光纤组建梯级调度专用数据通信网，备用通道可采用电信光纤传输通道通信方式，并根据需要配置卫星应急通信通道。
（1）电力光纤组网通信方式：核心光纤网络采用基于SDH的M STP环网结构；（2）电信光纤传输通道通信方式：通过1路或多路E1（G. 703）接口形成1或N×2M b/s点对点光纤传输通道；（3）卫星应急通信通道，64kb/s～2M b/s。
电力光纤传输通道作为主通道，电信光纤传输通道作为备用，优先级低于电力光纤传输通道。
流域梯级集控中心与所属各梯级水电厂通信网组网互联架构图如图1：图1流域集控中心与电站监控系统通信组网3.3流域智能化梯级水电厂自动化系统总体构成流域智能化梯级水电厂建设具体体现在一系列高度智能化的生产过程控制、运行决策和生产辅助管理自动化系统的建设。
这些系统相对独立，功能明确，界限清晰，完成各自的特定功能，相互之间又有机互联，通过统一规划的一体化信息平台实现数据共享互动配合，完成全流域智能化目标。
流域智能化梯级水电厂自动化系统总体构成如图2所示。
三大安全区域各有一个数据共享平台，负责整合本区各自动化系统，实现数据互联、共享和互动。
系统间互联初期可在具备条件的系统间采用IEC61850规约，后期应逐步推广采用IEC61850规约和统一规范的数据模型，实现无缝连接。
水电站机电技术第35卷2图2流域智能化梯级水电厂自动化系统总体构成示意图3.4流域智能化梯级水电厂自动化系统层次结构流域智能化梯级水电厂建设涉及生产、运行、维护管理等各个方面，具有规模大、结构复杂、研发内容多、技术难度大、建设周期长等特点，是一项开创性的系统工程，需要研究解决的技术关键问题很多，为保证智能化建设的高起点和高水平，有效实现全厂各系统的统一运行管理，避免重复建设，必须进行统一部署，按照“统一规划、分步实施”的建设原则，对流域智能化建设进行总体规划。
