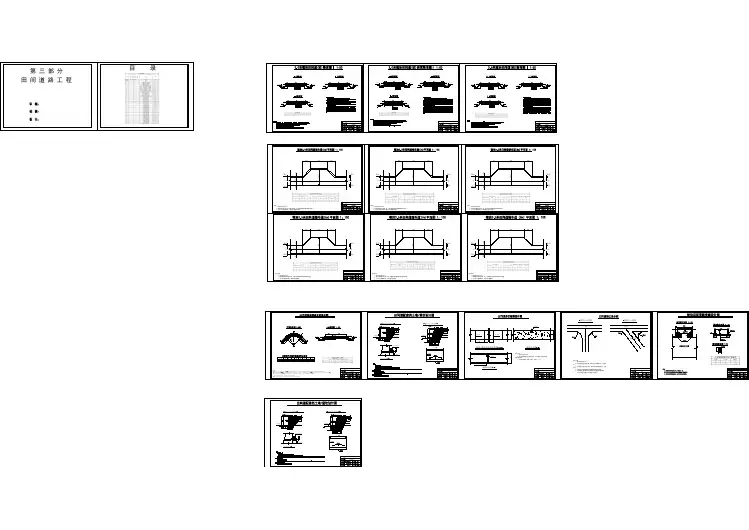

道路曲线加宽超高示意图

超高设置与超高加宽计算说明一、超高设置1、《JTG D20-2006公路路线设计规范》取消了《JTJ 011-94公路路线设计规范》中的“圆曲线半径与超高值”表，各圆曲线半径所设置的超高值应根据设计速度、圆曲线半径、公路条件、自然条件等经计算确定。

路线程序根据《JTG D20-2006公路路线设计规范》送审稿提供的“圆曲线半径与超高值”表编制了圆曲线半径、设计速度等计算超高值的表格模板。

用户可以结合项目情况修改表格模板，该表格模板存储在路线程序安装目录下的“superelevation”文件夹中。

表5 最大超高值10%2、在超高自动计算前，用户可以先进行超高设置，程序中的命令：[数据处理]→[超高分段] →[超高值设置]，设置窗体如图1图1 超高值设置3、路线程序根据最大超高值自动选用相应的表，若用户需要修改表格模板可点击“浏览”按钮弹出表格模板，然后修改表格模板。

点击“确定”按钮后，程序就会把用户设置的超高值存入数据库，超高自计算就会以用户设置的超高值进行计算。

若用户不进行超高设置，程序会按程序内默认的超高值进行计算。

4、表格模板格式不能修改，只能修改模板中的数据。

二、超高计算命令：[数据处理]→[超高分段] →[自动计算]图2 超高自动计算1、超高自动计算窗体说明(如图2)1、1 当选中窗体中的“全缓和曲线范围内超高”，程序不考虑渐变率计算的超高缓和长度，默认超高在缓和曲线上完成；反之考虑渐变率计算的超高缓和长度。

1、2 当选中窗体中的“S型曲线YH(HY)全超高”，程序认为S型曲线YH（HY）刚好达到全超高，然后向GQ点推；反之由GQ点向YH（HY）推。

1．3 当选中窗体中的“S型曲线公切点横坡0%”，则公切点超高为0%，若未选中，则公切点为正常路拱。

2、超高自动计算时，线元划分成如下单元进行计算：2、1直线——圆曲线和圆曲线——直线（1）中间没有缓和曲线，超高缓和长度直线和圆曲线上各一半。

第6 卷第3 期2 0 0 4 年9 月辽宁省交通高等专科学校学报J OU RNAL OF L IAON IN G PROV INCIAL COLL EGE OF COMMUN ICA TIONSVol. 6 No . 3Sep . 2 0 0 4文章编号:1008 - 3812 (2004) 03 - 0030 - 03高速公路超高与加宽设计计算方法王功礼1 姚丽2 翁振军1(1. 辽宁省高速公路管理局,辽宁沈阳,110003 ;2. 辽宁省交通高等专科学校,辽宁沈阳,110122)摘要本文通过以两车道为主的高速公路超高和加宽的设计方法的实践,建立了一种简便的超高与加宽的计算模型,并介绍其计算方法。

关键词高速公路超高加宽计算方法中图分类号:U412 文献标识码:B1 前言表 1在现代公路设计中,不同等级公路的超高和加宽设计计地形计算行车速度( km/ h) 不设超高最小半径( m)算方法不尽相同,虽然基本原理比较相似,但计算方法复杂、繁琐。

近几年来,我们在辽宁省丹本高速公路( 山区高速公路) 的施工和管理过程中,仔细分析了设计方案及施工工艺, 总结一套简易而实用的超高和加宽设计方案。

此方案更适用一般平原高速公路(四车道) 及一至四级普通公路建设。

平原微丘重丘山岭2. 2 超高的形成120100806055004000250015002 超高设计2. 1 超高的作用及设计条件2. 1. 1 超高的作用超高是将公路曲线部分的路面设计成向曲线内侧倾斜的单向横坡,使得汽车在曲线上行驶时能够获取一个指向曲线内侧的横向分力,以克服或削弱离心力对行车的影响。

2. 1. 2 超高设置条件《公路工程技术标准》规定,当平曲线半径小于不设超高的半径时,应在曲线上设置超高。

其超高横坡度可由下式求得:i b = V2/ 127R - μV —行车速度R —平曲线半径μ—横向力系数不设超高的圆曲线最小半径见表 1 。

收稿日期:2004 - 04 - 10同迎来一个更加辉煌的前景。

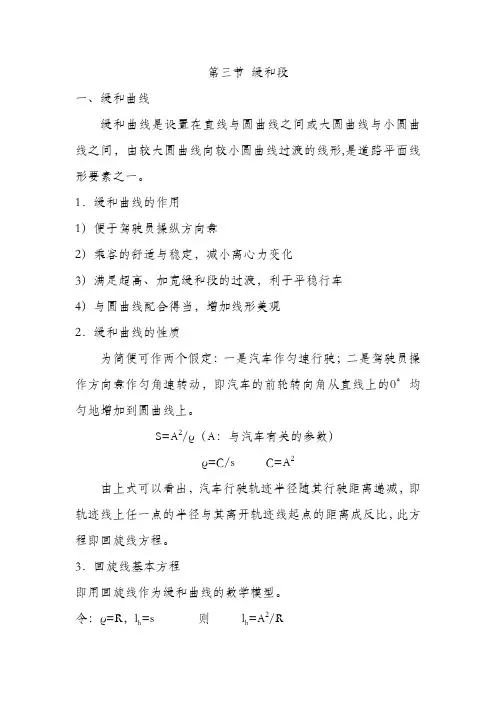

第三节 缓和段一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形,是道路平面线形要素之一。

1．缓和曲线的作用 1）便于驾驶员操纵方向盘2）乘客的舒适与稳定，减小离心力变化3）满足超高、加宽缓和段的过渡，利于平稳行车 4）与圆曲线配合得当，增加线形美观 2．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0°均匀地增加到圆曲线上。

S=A 2/ρ（A ：与汽车有关的参数）ρ=C/s C=A 2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。

3．回旋线基本方程即用回旋线作为缓和曲线的数学模型。

令：ρ=R ，l h =s 则 l h =A 2/R4．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。

缓和曲线的最小长度应按发挥其作用的要求来确定：1）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。

a 1=0,a 2=v 2/ρ,a s =Δa/t ≤0.6RV l h 3035.0≥2）依驾驶员操纵方向盘所需时间求缓和曲线长度(t=3s) 2.16.3V t V vt l h ===3）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度 超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。

ph l c h ≥4）从视觉上应有平顺感的要求计算缓和曲线最小长度 缓和曲线的起点和终点的切线角β最好在3°——29°之间，视觉效果好。

《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。

5．直角坐标及要素计算 1）回旋线切线角（1）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。

（2）超高横坡度大于路拱坡度时，可分别采用以下三种方式：图2—12 无中间分隔带公路的超高过渡绕内边缘线旋转先将外侧车道绕路面未加宽前的中心线旋转，待达到与内侧车道构成单向横坡后，整个断面绕路面未加宽前的内侧边缘线旋转，直至全超高横坡度值。

绕中线旋转先将外侧车道绕路面未加宽前的路中心线旋转，待达到与内侧构成单向横坡后，整个断面一同绕路面未加宽前的路中心线旋转，直至全超高横坡度值。

绕外边缘线旋转先将外侧车道绕路面外侧边缘旋转，与此同时，内侧车道随中线的降低而相应降低，待达到单向横坡后，整个断面仍绕外侧车道边缘旋转，直至超高横坡值。

一般新建公路多用绕内边缘线旋转方式；旧路改建工程多用绕中心线旋转方式；绕外侧边缘线旋转是一种比较特殊的设计，仅用于某些为改善路容的地点。

2．有中间分隔带公路的超高过渡（1）绕中央分隔带的中心线旋转先将外侧行车道绕中央分隔带的中心线旋转，待达到与内侧行车道构成单向横坡后，整个断面一同绕中央分隔带的中心线旋转，直至全超高横坡值。

（2）绕中央分隔带两侧边缘线旋转将两侧行车道分别绕中央分隔带两侧边缘线旋转，使之各自成为独立的单向超高断面。

此时中央分隔带维持原水平状态。

（3）绕各自行车道中线旋转将两侧行车道分别绕各自的行车道中心线旋转，使之各自成为独立的单向超高断面，此时中央分隔带两边缘分别升高与降低而成为倾斜断面。

三种超高过渡方式各有优缺点，中间带宽度较窄时可采用绕中央分隔带的中心线旋转；各种中间带宽度的都可以采用绕中央分隔带的两侧边缘旋转；对于车道数大于4条的公路可采用绕各自行车道中心线旋转；图2—13 有中间分隔带公路的超高过渡（三）超高缓和段长度为了行车的舒适、路容的美观和排水的通畅，必须设置一定长度的超高缓和段，超高的过渡则是在超高缓和段全长范围内进行的。

双车道公路超高缓和段长度按下式计算：（2—23）式中：Lc —超高缓和段长度； B —旋转轴至行车道外侧边缘的宽度（m）；△i —超高旋转轴外侧的最大超高横坡度与原路拱横坡度的代数差；p —超高渐变率（由于逐渐超高而引起外侧边缘纵坡与路线原设计纵坡的差值）。

第三节 缓和段一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形,是道路平面线形要素之一。

1．缓和曲线的作用 1）便于驾驶员操纵方向盘2）乘客的舒适与稳定，减小离心力变化3）满足超高、加宽缓和段的过渡，利于平稳行车 4）与圆曲线配合得当，增加线形美观 2．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0°均匀地增加到圆曲线上。

S=A 2/ρ（A ：与汽车有关的参数）ρ=C/s C=A 2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。

3．回旋线基本方程即用回旋线作为缓和曲线的数学模型。

令：ρ=R ，l h =s 则 l h =A 2/R4．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。

缓和曲线的最小长度应按发挥其作用的要求来确定：1）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。

a 1=0,a 2=v 2/ρ,a s =Δa/t ≤0.6 RVl h 3035.0≥2）依驾驶员操纵方向盘所需时间求缓和曲线长度(t=3s) 2.16.3V t V vt l h ===3）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。

ph l c h ≥4）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3°——29°之间，视觉效果好。

《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。

5．直角坐标及要素计算 1）回旋线切线角（1）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。
