二组分共熔体系相图

物化实验二组分简单共熔体系相图的绘制1. 对于不同成分混合物的步冷曲线，其水平段有什么不同？答：纯物质的步冷曲线在其熔点处出现水平段，混合物在共熔温度时出现水平段。

而平台长短也不同。

2. 作相图还有哪些方法？答：作相图的方法还有溶解度法、沸点法等。

3. 通常认为，体系发生相变时的热效应很小，则用热分析法很难测得准确相图，为什么？在含Bi30%和80%的二个样品的步冷曲线中第一个转折点哪个明显？为什么？答：因为热分析法是通过步冷曲线来绘制相图的，主要是通过步冷曲线上的拐点和水平段(斜率的改变)来判断新相的出现。

如果体系发生相变的热效应很小，则用热分析法很难产生拐点和水平段。

30%样品的步冷曲线中第一个转折点明显，熔化热大的Sn先析出，所以当发生相变时可以提供更多的温度补偿，使曲线斜率改变较大。

4. 有时在出现固相的冷却记录曲线转折处出现凹陷的小弯，是什么原因造成的？此时应如何读相图转折温度？答：这是由于出现过冷现象造成的，遇到这种情况可以通过做延长线的方式确定相图的转折温度。

5. 金属熔融系统冷却时，冷却曲线为什么出现折点？纯金属、低共熔金属、及合金等转折点各有几个？曲线形状为何不同？答：因为金属熔融系统冷却时，由于金属凝固放热对体系散热发生一个补偿，因而造成冷却曲线上的斜率发生改变，出现折点。

纯金属、低共熔金属各出现一个水平段，合金出现一个折点和一个水平段。

由于曲线的形状与样品熔点温度和环境温度、样品相变热的多少、保温加热炉的保温性能和样品的数量均有关系，所以样品的步冷曲线是不一样的。

对于纯金属和低共熔金属来说只有一个熔点，所以只出现平台。

而对于合金来说，先有一种金属析出，然后2种再同时析出，所以会出现一个折点和一个平台。

6. 有一失去标签的Sn－Bi合金样品，用什么方法可以确定其组成？答：可以通过热分析法来确定其组成。

首先通过热分析法绘制Sn－Bi的二组分相图，然后再绘制该合金样品的步冷曲线，与Sn－Bi的二组分相图对照即可得出该合金的组成。

5.4二组分系统的固～液平衡5.4.1形成低共熔物的固相不互溶系统当所考虑平衡不涉及气相而仅涉及固相和液相时，则体系常称为"凝聚相体系"或"固液体系"。

固体和液体的可压缩性甚小，一般除在高压下以外，压力对平衡性质的影响可忽略不计，故可将压力视为恒量。

由相律:因体系最少相数为Φ=1，故在恒压下二组分体系的最多自由度数f *=2，仅需用两个独立变量就足以完整地描述体系的状态。

由于常用变量为温度和组成，故在二组分固液体系中最常遇到的是T～x（温度～摩尔分数）或T～ω（温度～质量分数）图。

二组分固～液体系涉及范围相当广泛，最常遇到的是合金体系、水盐体系、双盐体系和双有机物体系等。

在本节中仅考虑液相中可以完全互溶的特殊情况。

这类体系在液相中可以互溶，而在固相中溶解度可以有差别。

故以其差异分为三类：（1）固相完全不互溶体系；（2）固相部分互溶体系和（3）固相完全互溶体系。

进一步分类可归纳如下：研究固液体系最常用实验方法为“热分析”法及“溶解度”法。

本节先在“形成低共熔物的固相不互溶体系”中介绍这两种实验方法，然后再对各种类型相图作一简介。

（一）水盐体系相图与溶解度法1．相图剖析图5-27为根据硫酸铵在不同温度下于水中的溶解度实验数据绘制的水盐体系相图，这类构成相图的方法称为"溶解度法"。

纵坐标为温度t(℃)，横坐标为硫酸铵质量分数（以ω表示）。

图中FE线是冰与盐溶液平衡共存的曲线，它表示水的凝固点随盐的加入而下降的规律，故又称为水的凝固点降低曲线。

ME线是硫酸铵与其饱和溶液平衡共存的曲线，它表示出硫酸铵的溶解度随温度变化的规律（在此例中盐溶解度随温度升高而增大），故称为硫酸铵的溶解度曲线。

一般盐的熔点甚高，大大超过其饱和溶液的沸点，所以ME不可向上任意延伸。

FE线和ME线上都满足Φ =2,f *=1，这意味温度和溶液浓度两者之中只有一个可以自由变动。

二组分合金相图的绘制一、实验目的：1.通过实验，用热分析法测绘锡—铋二元合金相图。

2。

了解热分析法的测量技术与有关测量温度的方法。

二、实验原理:绘制相图常用的基本方法,其原理是根据系统在均匀冷却过程中，温度随时间变化情况来判断系统中是否发生了相变化.将金属溶解后，使之均匀冷却，每隔一定时间记录一次温度，表示温度与时间关系的曲线称为步冷曲线.若熔融体系在均匀冷却的过程中无相变，得到的是平滑的冷却线，若在冷却的过程中有相变发生，那么因相变热的释放与散失的热量有所抵偿，步冷曲线将出现转折点或水平线段，转折点所对应的温度即为相变温度。

时间（a）纯物质（b）混合物（c)低共熔混合物图1 典型步冷曲线对于简单的低共熔二元合金体系，具有图1所示的三种形状的步冷曲线。

由这些步冷曲线即可绘出合金相图。

如果用记录仪连续记录体系逐步冷却温度，则记录纸上所得的曲线就是步冷曲线。

用热分析法测绘相图时,被测体系必须时时处于或接近相平衡状态，因此体系的冷却速度必须足够慢才能得到较好的结果。

Sn-Bi合金相图还不属简单低共熔类型，当含Sn 81％以上即出现固熔体。

三、实验仪器和药品:仪器和材料：金属相图实验炉(图2），微电脑温度控制仪，铂电阻,玻璃试管，坩埚,台天平。

药品:纯锡（CR）、纯铋（CR)，石墨.四、实验步骤：1。

配制样品用感量为0.1g的托盘天平分别配制含铋量为30%、58%、80%的锡铋混合物各100g，另外称纯铋100g、纯锡100g，分别放入五个样品试管中。

2。

通电前准备①首先接好炉体电源线、控制器电源、铂电阻插头、信号线插头、接地线。

图2 金属相图实验炉接线图②将装好药品的样品管插入铂电阻，然后放入炉体.③设置控制器拨码开关:由于炉丝在断电后热惯性作用，将会使炉温上冲100℃—160℃（冬天低夏天高)。

因此设置拨码开关数值应考虑到这一点。

例如：要求样品升温为350℃，夏天设置值为170℃.当炉温加热至170℃时加热灯灭，炉丝断电，由于热惯性使温度上冲至350℃后,实验炉自动开始降温。

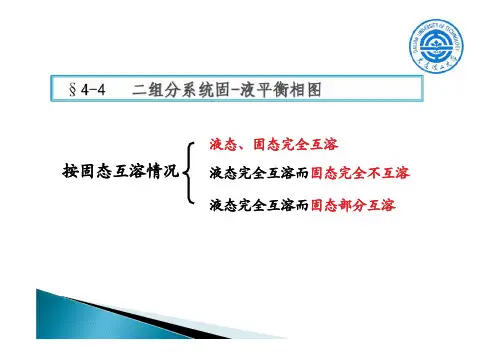

按固态互溶情况液态完全互溶而固态完全不互溶液态完全互溶而固态部分互溶液态、固态完全互溶1、二组分固液态完全互溶的固-液平衡相图图a Ge(A) -Si(B)系统的熔点-组成图t /℃a0.00.20.40.60.81.0Ge(A)Si(B)x Bs(A+B)l(A+B)••s+lt 1L 1S 1t 2L 2S 2a 液相线固相线HgBr 2 (A)t /℃HgI 2 (B)w B图a 最低熔点的液固相图t /℃d-香芹(A)l-香芹(B)w B图a 最高熔点液固相图2 液态完全互溶而固态完全不互溶固相线l(A+B ）EDCl (A+B ）+s Bs(A)+l(A+B ）s(A)+s(B)0.00.20.40.60.8 1.0邻硝基氯苯（A)对硝基氯苯（B)x B80602040t /℃*A t *Bt邻硝基氯苯（A )-对硝基氯苯（B )系统的熔点-组成图•••共晶线（温度、三个相的组成都不变）液相线（凝固点降低曲线）E 点：液相能存在的最低温度，也是固相A 和B 能同时熔化的最低温度。

a0.00.20.40.60.81.0300250200Sn(A)Pb(B)x Bt /℃CDE350*At *Bt3272320.0110.260.710.96GFSn (A) -Pb(B)熔点••••••l(A+B)l+s β(A+B)s β(A+B)s α(A+B)+s β(A+B)l+ s α(A+B)aCED (1) 具有低共熔点的熔点-组成图CF 为Pb 在Sn 中的溶解度曲线l(A+B)s α(A+B)+s β(A+B)E 点：低共熔点3.固态部分互熔，液态完全互溶系统的相图(2)具有转变温度的熔点—组成图三相平衡线：Ag (A) –Pt (B)系统熔点-组成图0.00.20.40.60.81.0200016008001200Ag(A)Pt(B)w Bt /℃CE*At*Bt961GFl(A+B)l+s β(A+B)s α(A+B)+s β(A+B)s α(A+B)l+ s α(A+B)转变温度的含义：-l E (A+B) +s α(A+B)+ s β(A+B)ECD CF 为α固熔体中Pt 在Ag 中的溶解度曲线s α(A+B)1200 ℃s β(A+B)+ l Ea(1)热分析法原理：将系统加热到熔化温度以上，然后使其徐徐冷却，记录系统的温度随时间的变化，并绘制温度-时间曲线，叫步冷曲线4、热分析法绘制相图——熔点-组成图有三种类型：(2) 由步冷曲线绘制t —x 图0.00.20.40.60.8 1.0邻硝基氯苯（A)对硝基氯苯（B)x B80602040℃*Bt*At τ/ st /℃80602040邻硝基氯苯（A)对硝基氯苯（x Bt /℃l(A+B ）l (A+B ）+s(B)s(A)+l(A+B ）••x B =0.33x B =0.63相图应用举例(1)——结晶分离ClNO2ClNO 2ClClNO2w =0.33w =0.01w =0.66如何分离？邻硝基氯苯对硝基氯苯表：邻、对位硝基氯苯的物理常数邻硝基氯苯（B)系统结晶分离原理示意图0.00.20.40.60.8 1.0邻硝基氯苯（A)对硝基氯苯（B)x B(A+B ）送82.2HG ••••结晶分离-精馏分离熔点-组成图沸点-组成图5、二组分形成化合物系统的相图C = S -R -R ´=3 -1 = 2根据生成化合物的稳定性：（1）形成相合熔点化合物（2）形成不相合熔点化合物几个组分相图？w B0.00.20.40.60.81.015001000t /℃1500Mg(A)Si(B)Mg 2Si(C)*At *Bt1430650•••638E 2看成由两个简单低共熔点相图组合而成x B =0.33a 步冷曲线l+s(B)s (C)+ll(A+B)s(A)+s(C)s(C)+ls(C)+s(B)a(1) 形成相合熔点化合物（熔化后液相与固相组成相同）ANa (A) -K(B)熔点-组成图0.00.20.40.60.81.010050-500Na(A)K(B)x Bt /℃H l(A+B)Js(A)+s(C)s(A)+*At Na 2K (C)（2）形成不相合熔点化合物（熔体与固相组成不同）Na 2K(s)Na(s)+熔体[l (Na+K)]在熔点以上，转晶反应同时消失C(s)降温a二组分系统相图小结(1)二组分相图的基本类型—按相互溶解度分类ABt/℃*At *Bt (a)二组分液态(或固态)完全互ABt /℃*At *Bt (b)二组分液态(或固态)完全不互溶类型*Bt具有转变温度的熔点—组成图生成相合熔点化合物系统二组分固态完全不互溶，液态完全互溶二组分固态部分互溶，液态完全互溶生成不相合熔点化合物系统。

一、实验目的1．掌握步冷曲线法测绘二组分金属的固液平衡相图的原理和方法。

2、了解固液平衡相图的特点，进一步学习和巩固相律等有关知识。

二、主要实验器材和药品1、仪器：KWL—II金属相图（步冷曲线)实验装置、微电脑控制器、不锈钢套管、硬质玻璃样品管、托盘天平、坩埚钳2、试剂：纯锡（AR）、纯铋（AR）、石墨粉、液体石蜡三、实验原理压力对凝聚系统影响很小，因此通常讨论其相平衡时不考虑压力的影响，故根据相律，二组分凝聚系统最多有温度和组成两个独立变量,其相图为温度组成图.较为简单的组分金属相图主要有三种:一种是液相完全互溶,凝固后固相也能完全瓦溶成固体混合物的系统最典型的为Cu- Ni系统；另一种是液相完全互溶，而固相完全不互溶的系统，最典型的是Bi— Cd 系统;还有一种是液相完全互溶，而固相是部分互溶的系统，如Pb- Sn或Bi- Sn系统。

研究凝聚系统相平衡,绘制其相图常采用溶解度法和热分析法.溶解度法是指在确定的温度下,直接测定固液两相平衡时溶液的浓度，然后依据测得的温度和溶解度数据绘制成相图。

此法适用于常温F易测定组成的系统，如水盐系统。

热分析法(步冷曲线法）则是观察被研究系统温度变化与相变化的关系，这是绘制金属相图最常用和最基本的实验方法。

它是利用金属及合金在加热和冷却过程中发生相变时，潜热的释出或吸收及热容的突变，来得到金属或合金中相转变温度的方法。

其原理是将系统加热熔融，然后使其缓慢而均匀地冷却，每隔定时间记录一次温度,物系在冷却过程中温度随时间的变化关系曲线称为步冷曲线（又称为冷却曲线）。

根据步冷曲线可以判断体系有无相变的发生。

当体系内没有相变时，步冷曲线是连续变化的；当体系内有相变发生时，步冷曲线上将会出现转折点或水平部分.这是因为相变时的热效应使温度随时间的变化率发生了变化。

因此，由步冷曲线的斜率变化可以确定体系的相变点温度。

测定不同组分的步冷曲线，找出对应的相变温度，即可绘制相图。

二组分简单共熔系统平衡相图二组分简单共熔系统平衡相图周韬摘要：本实验测定了Sn-Zn二组分简单共熔系统的平衡相图。

关键词：共熔体系； 1前言沈王庆、覃松、陈功在测定Sn-Pb二组分共熔相图时①利用热电偶和步冷曲线测定不同比例混合物的熔点，将实验数据用excel进行处理绘制出了平衡相图。

由于Pb有毒性，所以本次实验改测Sn-Zn二组分的共熔曲线。

热电偶数据用无纸记录仪通过电脑记录，最后的数据运用origin进行处理，得到的实验结果与文献值能够较好的符合。

2 实验部分 2.1原理一般，由于热分析法中的步冷曲线法仪器简单易得、操作简单以及结果准确等优点，二组分金属共熔系统相图的绘制都采用此种办法进行数据测定。

两种金属混合熔化，在进行缓慢冷却的过程中，混合组分没有相变时，温度连续下降，冷却的温度-时间曲线（步冷曲线）为一条光滑的曲线；当组分发生相变时，发出相变热，补偿了一部分的热量散失，所以连续下降的步冷曲线出现一个转折点或者一段平台。

而二组分的金属混合物一般会产生两个相变点，所以步冷曲线会出现如图1所示的步冷曲线：将不同含量的混合物的相变点都画到一个坐标图上，即为这两种金属的相图。

图1两组分金属步冷曲线图2二组分金属简单共熔相图在实际的实验操作过程中，步冷曲线常常出现过冷现象。

过冷现象是一种热力学上的不稳定状态，结晶时，实际结晶温度低于理论结晶温度的现象。

在通过外界摩擦等作用下会迅速凝固，并使温度回升，表现在步冷曲线上便是一个V字形。

出现过冷现象是，只需要将转折后的曲线延长与转折出现之前的曲线相交，交点温度即为相变温度。

2.2实验方法 2.2.1主要仪器及药品仪器镍铬-镍硅热电偶1支；盛合金的硬质玻璃管7只；高温管式电炉2只（加热炉、冷却炉）；调压器（2kw）1只；二元合金相图计算机测试系统1套。

试剂锌、锡、铋（AR）；石墨粉。

2.2.2实验方法①如图所示安装仪器并接好电路图3有过冷现象的步冷曲线图4步冷曲线测定装置图1 调压器；2 UJ-36电位差计；3 热电偶；4小瓷管； 5硬质玻璃管；6 金属混合物；7 加热炉（冷却炉）；②校正热电偶以及制作步冷曲线。

课程名称：大学化学实验（P）指导老师：成绩：__________________实验名称：二组分简单共熔系统相图的绘制实验类型：物性测试实验一、实验目的和要求（必填）二、实验内容和原理（必填）三、实验材料与试剂（必填）四、实验器材与仪器（必填）五、操作方法和实验步骤（必填）六、实验数据记录和处理七、实验结果与分析（必填）八、讨论、心得一、实验目的和要求1.用热分析法绘制Sn-Zn相图2.熟悉热分析法的测量原理3.掌握热电偶的标定和测温技术二、实验基本原理本实验采用热分析法中的步冷曲线方法绘制Zn-Sn系统的固液平衡相图。
