钴基合金和镍基合金的对比分析
- 格式:doc
- 大小:99.50 KB
- 文档页数:6
软磁性材料引言软磁性材料是一类具有优良磁导性和较低饱和磁感应强度的材料。
它们在许多电子和电磁应用中起着重要的作用。
由于其低磁滞和低涡流损耗特性,软磁性材料广泛应用于电感器、电动机、变压器和高频设备等领域。
本文将介绍软磁性材料的基本性质、分类、制备方法以及应用领域。
基本性质软磁性材料具有以下基本性质:磁导率软磁性材料具有较高的磁导率,也称为磁化率。
磁导率是材料对磁场响应的能力的度量。
软磁性材料具有高磁导率,可以有效地吸收和传导磁场,从而降低能量损耗。
饱和磁感应强度软磁性材料的饱和磁感应强度低,通常在1.6 - 2.4特斯拉之间。
这意味着在较低的磁场强度下,材料可以产生相对较高的磁通量。
磁滞损耗软磁性材料具有低磁滞损耗特性。
磁滞损耗是材料在交变磁场下由于磁化方向变化而产生的能量损耗。
软磁性材料的低磁滞损耗使其能够在高频应用中工作,同时降低能量损耗。
分类软磁性材料可以根据其结构和化学组成进行分类。
常见的软磁性材料包括铁氧体、铁基合金、钴基合金和镍基合金。
铁氧体铁氧体是一类由铁氧化物(Fe3O4)和其他金属氧化物组成的材料。
它们具有较高的磁导率和较低的磁滞损耗。
铁氧体材料具有广泛的应用领域,包括电感器、变压器和电子设备等。
铁基合金铁基合金是一类由铁和其他合金元素(如硅、铝、钼等)组成的材料。
铁基合金具有高磁导率和较低的饱和磁感应强度,适用于高频应用。
钴基合金钴基合金是一类由钴和其他合金元素(如铁、镍等)组成的材料。
钴基合金具有低磁滞损耗和较高的饱和磁感应强度,适用于高温和高磁场应用。
镍基合金镍基合金是一类由镍和其他合金元素(如铁、铜等)组成的材料。
镍基合金具有良好的磁导率和磁饱和性能,适用于高频和高温应用。
制备方法软磁性材料的制备方法主要包括熔铸、粉末冶金和溶液法等。
熔铸法是一种将合金材料加热至熔点后,通过快速冷却形成固态材料的方法。
熔铸法通常适用于制备块状和薄片状的软磁性材料。
这种方法制备的材料具有较高的磁导率和较低的磁滞损耗。
钴基合金和镍基合金的对比一、热稳定性钴基高温合金被选择为航空材料的重要原因之一是其具有优良的热稳定性。
钴基高温合金与镍基高温合金相比,具有更好的热稳定性。
下面为一组典型的钴基高温合金与镍基高温合金在热稳定性能上的对比数据:由数据可见,钴基合金具有更高的熔点和热导率,加热后热膨胀量较小。
在热稳定性上具有优势。
二、强度在常温下,GH605(钴基合金)与GH4169(镍基合金)力学性能见下表:由此可见,在常温下GH605强度略低,但延伸率较大。
GH4169的高强度带来了巨大的脆性,在有冲击的位置需谨慎使用。
在高温下,两种材料强度如下:从高温强度来看650℃时,GH4169强度较高,但脆性也大,在有冲击的场合下使用容易发生断裂。
当温度上升到900℃(某些发动机的工作温度)时,镍基高温合金已无法使用,而钴基高温合金仍然具有一定的强度。
三、刚度所谓刚度即为材料抵抗变形的能力。
通过一组数据来反映钴基高温合金与镍基高温合金的刚度上的差异。
从表格数据可看,镍基合金在各个温度区间刚度都低于钴基合金,且温度高于700℃,镍基合金已无法使用。
四、钴基高温合金具有良好的抗氧化性钴基高温合金拥有非常好的抗高温氧化能力,下表为GH605棒料(棒料直径为6.35~12.7mm)在高温下的抗氧化性能指标。
可见钴基高温合金抵抗高温氧化的能力卓越,可以在1000℃左右的环境中连续使用。
五、钴基高温合金具有优良的耐腐蚀能力GH605合金与GH3536等几种合金板材,在燃气速度为4m/s,燃烧空气中含5-6或5-5海盐、NO.2号燃油(含0.3%~0.45%硫),空气-油比例为30:1,试验中试样旋转,每隔1h试样从900℃用冷空气吹冷至260℃以下,如此在燃烧装置中循环试验200h后的动态热腐蚀试验结果见下图:单面金属损失成受损伤的金属/mm其中,金属损失=受损伤的金属+最大氧化深度。
图中GH3536、GH3625均为镍基合金,而GH605为钴基合金,由图可以看出,GH605的金属损失部分明显小于其他两种镍基合金。
(作者单位:中国一重集团有限公司)◎孙魁镍基高温合金钨、钴、铬、钛、钼等多元素的快速分析镍基合金是高温合金中应用最广、高温强度最高的一类合金,具有良好抗氧化性、耐腐蚀性和高强的力学性能,广泛应用在石化、电力等领域镍基合金中,镍基合金可以溶解较多合金元素,且能保持较好的组织稳定性;可以形成有序的A3B 型金属间化合物γ'[Ni3(Al,Ti )]相作为强化相,使合金得到有效的强化,获得比铁基高温合金和钴基高温合金更高的高温强度;含铬的镍基合金具有比铁基高温合金更好的抗氧化和抗燃气腐蚀能力。
镍基合金含有十多种元素,其中Cr 主要起抗氧化和抗腐蚀作用,其他元素主要起强化作用。
镍基高温合金材料分析一般采用湿法化学分析方法测定元素成分,镍基高温合金钢由于样品结构直接影响样品的溶解方法,国家标准对镍基高温合金的化学分析没有相应的规定,本文采用多种样品消解的方式结电感耦合等离子体方法同时测定镍基高温合金中钨、钴、铬、钛、钼等多元素,分析快速、效果好。
一、实验部分1.主要仪器与试剂。
电感耦合等离子体原子发射光谱仪:I-CAP6500,美国赛默飞世尔公司。
2.标准溶液配制。
(1)钨贮备溶液(2000μg/ml ):称取1.2605g 预先于800℃灼烧30min 的三氧化钨(质量分数大于99.9%),置于200ml 烧杯中,用30ml 氢氧化钠(10%)加热溶解,冷却,移入500ml 容量瓶中,用水稀释至刻度,混匀。
(2)钨标准溶液(1000μg/ml ):分取1.2.1储备液50.00ml 于100ml 容量瓶中,加20ml (1+1)盐酸,用水稀释至刻度,混匀。
(3)GSBG62021-90钴标准溶液,1000μg/ml。
(4)GSNG62017-90B 铬标准溶液(1000μg/ml )。
(5)GSBG62014-90钴标准溶液(1000μg/ml )。
(6)钛标准溶液(500μg/ml ):分取1.2.5钛储备液50.0ml 于100ml 容量瓶中,用(5+95)硫酸稀释至刻度,混匀。
钴基合金和镍基合金的对比一、热稳定性钴基高温合金被选择为航空材料的重要原因之一是其具有优良的热稳定性。
钴基高温合金与镍基高温合金相比,具有更好的热稳定性。
下面为一组典型的钴基高温合金与镍基高温合金在热稳定性能上的对比数据:由数据可见,钴基合金具有更高的熔点和热导率,加热后热膨胀量较小。
在热稳定性上具有优势。
二、强度在常温下, GH605(钴基合金)与GH4169(镍基合金)力学性能见下表:由此可见,在常温下GH605强度略低,但延伸率较大。
GH4169的高强度带来了巨大的脆性,在有冲击的位置需谨慎使用。
在高温下,两种材料强度如下:从高温强度来看650℃时,GH4169强度较高,但脆性也大,在有冲击的场合下使用容易发生断裂。
当温度上升到900℃(某些发动机的工作温度)时,镍基高温合金已无法使用,而钴基高温合金仍然具有一定的强度。
三、刚度所谓刚度即为材料抵抗变形的能力。
通过一组数据来反映钴基高温合金与镍基高温合金的刚度上的差异。
从表格数据可看,镍基合金在各个温度区间刚度都低于钴基合金,且温度高于700℃,镍基合金已无法使用。
四、钴基高温合金具有良好的抗氧化性钴基高温合金拥有非常好的抗高温氧化能力,下表为GH605棒料(棒料直径为6.35~12.7mm)在高温下的抗氧化性能指标。
可见钴基高温合金抵抗高温氧化的能力卓越,可以在1000℃左右的环境中连续使用。
五、钴基高温合金具有优良的耐腐蚀能力GH605合金与GH3536等几种合金板材,在燃气速度为4m/s,燃烧空气中含5-6或5-5海盐、NO.2号燃油(含0.3%~0.45%硫),空气-油比例为30:1,试验中试样旋转,每隔1h试样从900℃用冷空气吹冷至260℃以下,如此在燃烧装置中循环试验200h后的动态热腐蚀试验结果见下图:单面金属损失成受损伤的金属/mm其中,金属损失=受损伤的金属+最大氧化深度。
图中GH3536、GH3625均为镍基合金,而GH605为钴基合金,由图可以看出,GH605的金属损失部分明显小于其他两种镍基合金。
精密合金分类精密合金是一种特殊的金属材料,具有高强度、高硬度和耐磨性等优良性能。
根据其成分和应用范围的不同,精密合金可以分为几个不同的分类。
一、钴基合金钴基合金是一种以钴为基础金属的合金,具有优异的高温强度和耐腐蚀性能。
钴基合金广泛应用于航空航天、能源等领域。
其中,钴铬钼合金是一种重要的钴基合金,具有高温强度和耐氧化性能,常用于制造航空发动机的涡轮叶片等零部件。
二、镍基合金镍基合金是以镍为基础金属的合金,具有良好的耐热性和抗腐蚀性能。
镍基合金广泛应用于航空航天、化工、核工业等领域。
例如,镍基高温合金是一种常见的镍基合金,具有优异的耐热性和抗氧化性能,常用于制造航空发动机的涡轮盘、燃烧室等零部件。
三、钛基合金钛基合金是以钛为基础金属的合金,具有低密度、高强度和良好的耐腐蚀性能。
钛基合金广泛应用于航空航天、医疗器械等领域。
例如,钛铝合金是一种常见的钛基合金,具有良好的强度和耐热性能,常用于制造航空航天器件和骨科植入物等。
四、铝基合金铝基合金是以铝为基础金属的合金,具有低密度、高强度和良好的导热性能。
铝基合金广泛应用于航空航天、汽车制造等领域。
例如,铝镁合金是一种常见的铝基合金,具有良好的强度和耐腐蚀性能,常用于制造飞机结构件和汽车车身等。
五、钢基合金钢基合金是以铁为基础金属的合金,具有较高的强度和韧性。
钢基合金广泛应用于机械制造、建筑工程等领域。
例如,不锈钢是一种常见的钢基合金,具有良好的耐腐蚀性和机械性能,常用于制造厨具、化工设备等。
六、镁基合金镁基合金是以镁为基础金属的合金,具有低密度、高比强度和良好的耐腐蚀性能。
镁基合金广泛应用于航空航天、汽车制造等领域。
例如,镁铝合金是一种常见的镁基合金,具有良好的强度和耐热性能,常用于制造航空航天器件和汽车零部件等。
精密合金根据其成分和应用范围的不同,可以分为钴基合金、镍基合金、钛基合金、铝基合金、钢基合金和镁基合金等几个不同的分类。
这些精密合金具有各自独特的特点和优势,广泛应用于航空航天、能源、医疗器械等领域,推动了现代科技的发展和进步。
镍基合金分类
镍基合金是一种由镍为主要成分的金属合金,常用铜、铬、钴、铬、钼、镍等元素组成。
这些合金经常用于制造机械零件、电子开关、海洋和化学设备、燃料电池等,因为它们具有良好的耐腐蚀和耐低温
特性。
镍基合金可以分为铜镍合金、镍基钴合金、锰镍合金和铬镍合金。
其中,铜镍合金由60-70%的镍、0.2-2.5%的铜,其余的都是稀有元素
组成,它们的特性使它们非常适合做机械零件,例如用作贴片器件,
用来装配电子电路。
镍基钴合金由93-95%镍和5%钴组成,钴使合金具有非常出色的
热稳定性和耐腐蚀性,使用这种合金可以抵抗腐蚀性物质,可以在变
化的温度范围下工作。
它所具有的质量还在一些高温和热冲击环境中
处于领先地位,在海洋石油业中也有广泛的应用。
锰镍合金由镍,硼和锰的组成组成,锰含量在4%-7%之间。
这
种合金具有高强度和高耐腐蚀性,常用于高温气体和热水环境中,如
热电站和火电厂等热力发电设备的制造。
铬镍合金是一种非常抗腐蚀的合金,由镍、铬和其他少量金属元
素组成,经常用来制造石油化工和汞电池、能源发电设备和燃料电池
等产品,因为它们具有综合优势,如具有良好的耐腐蚀性、耐热性和
磁性。
总之,镍基合金是一种质量优异、具有多种用途的合金,可以在
不同环境下使用,具有良好的耐腐蚀性、耐低温性、耐高温性和耐磨性。
它们的广泛用途和优越的性能使它们在各个领域占据了非常重要
的地位。

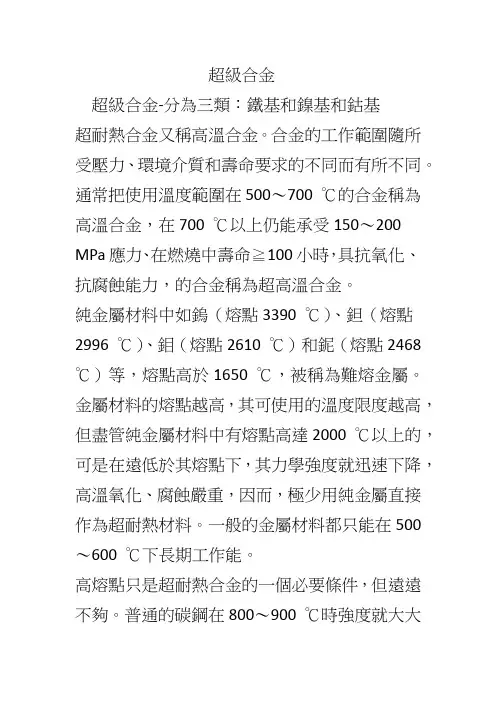

超級合金超級合金-分為三類:鐵基和鎳基和鈷基超耐熱合金又稱高溫合金。
合金的工作範圍隨所受壓力、環境介質和壽命要求的不同而有所不同。
通常把使用溫度範圍在500~700 ℃的合金稱為高溫合金,在700 ℃以上仍能承受150~200 MPa應力、在燃燒中壽命≧100小時,具抗氧化、抗腐蝕能力,的合金稱為超高溫合金。
純金屬材料中如鎢(熔點3390 ℃)、鉭(熔點2996 ℃)、鉬(熔點2610 ℃)和鈮(熔點2468 ℃)等,熔點高於1650 ℃,被稱為難熔金屬。
金屬材料的熔點越高,其可使用的溫度限度越高,但盡管純金屬材料中有熔點高達2000 ℃以上的,可是在遠低於其熔點下,其力學強度就迅速下降,高溫氧化、腐蝕嚴重,因而,極少用純金屬直接作為超耐熱材料。
一般的金屬材料都只能在500~600 ℃下長期工作能。
高熔點只是超耐熱合金的一個必要條件,但遠遠不夠。
普通的碳鋼在800~900 ℃時強度就大大降低了,若在其中加入其他一些金屬成分,尤其是鎳、鉻、鎢等,製成耐熱合金,耐高溫水平就可以不斷提高。
第VB族、第ⅥB族、第ⅦB族元素是高熔點金屬。
因為其原子中未成對的價電子數很多,在金屬晶體中形成很強的化學鍵,而且其原子半徑較小,晶格結點上粒子間的距離短,相互作用力大,所以其熔點高、硬度大。
耐熱合金主要是指第VB~ⅦB族元素和第ⅧB族元素形則合金。
高溫合金按基體組織材料可分為三類:鐵基、鎳基和鉻基。
鐵基高溫合金是從不鏽鋼發展起來的,含有一定量的鉻和鎳等元素。
它是中等溫度(600~800 ℃)條件下使用的重要材料,具有較好的中溫力學性能和良好的熱加工塑性,合金成分比較簡單,成本較低。
主要用於製作航空發動機和工業燃氣輪機上渦輪盤,也可製作導向葉片、渦輪葉片、燃燒室以及其他承力件、緊固件等。
鎳基超耐熱合金是以鎳為基體(含量一般大於50%),在650~1000 ℃範圍內具有較高的強度租良好的抗氧化、抗燃氣腐蝕能力的高溫合金。

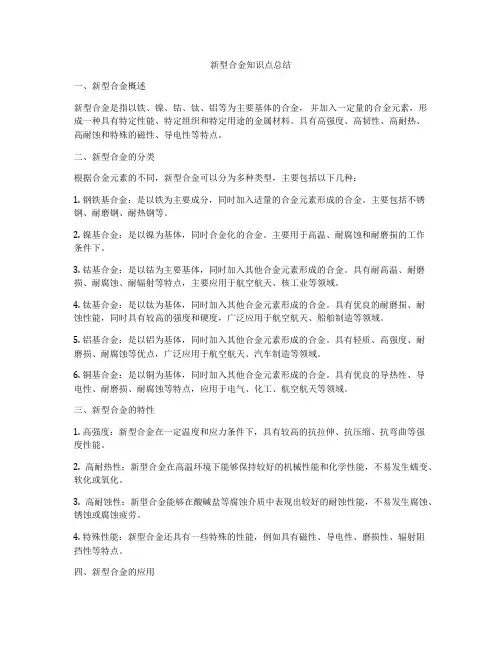

新型合金知识点总结一、新型合金概述新型合金是指以铁、镍、钴、钛、铝等为主要基体的合金,并加入一定量的合金元素,形成一种具有特定性能、特定组织和特定用途的金属材料。
具有高强度、高韧性、高耐热、高耐蚀和特殊的磁性、导电性等特点。
二、新型合金的分类根据合金元素的不同,新型合金可以分为多种类型,主要包括以下几种:1. 钢铁基合金:是以铁为主要成分,同时加入适量的合金元素形成的合金。
主要包括不锈钢、耐磨钢、耐热钢等。
2. 镍基合金:是以镍为基体,同时合金化的合金。
主要用于高温、耐腐蚀和耐磨损的工作条件下。
3. 钴基合金:是以钴为主要基体,同时加入其他合金元素形成的合金。
具有耐高温、耐磨损、耐腐蚀、耐辐射等特点,主要应用于航空航天、核工业等领域。
4. 钛基合金:是以钛为基体,同时加入其他合金元素形成的合金。
具有优良的耐磨损、耐蚀性能,同时具有较高的强度和硬度,广泛应用于航空航天、船舶制造等领域。
5. 铝基合金:是以铝为基体,同时加入其他合金元素形成的合金。
具有轻质、高强度、耐磨损、耐腐蚀等优点,广泛应用于航空航天、汽车制造等领域。
6. 铜基合金:是以铜为基体,同时加入其他合金元素形成的合金。
具有优良的导热性、导电性、耐磨损、耐腐蚀等特点,应用于电气、化工、航空航天等领域。
三、新型合金的特性1. 高强度:新型合金在一定温度和应力条件下,具有较高的抗拉伸、抗压缩、抗弯曲等强度性能。
2. 高耐热性:新型合金在高温环境下能够保持较好的机械性能和化学性能,不易发生蠕变、软化或氧化。
3. 高耐蚀性:新型合金能够在酸碱盐等腐蚀介质中表现出较好的耐蚀性能,不易发生腐蚀、锈蚀或腐蚀疲劳。
4. 特殊性能:新型合金还具有一些特殊的性能,例如具有磁性、导电性、磨损性、辐射阻挡性等特点。
四、新型合金的应用1. 航空航天领域:新型合金在航空航天领域应用广泛,如航空发动机、航天器结构、航空器零部件等。
2. 能源领域:新型合金在能源领域也有较多的应用,如核电厂、火电厂、风电厂的设备和部件。
钴基合金和镍基合金的对比
一、热稳定性
钴基高温合金被选择为航空材料的重要原因之一是其具有优良的热稳定性。
钴基高温合金与镍基高温合金相比,具有更好的热稳定性。
下面为一组典型的钴基高温合金与镍基高温合金在热稳定性能上的对比数据:
由数据可见,钴基合金具有更高的熔点和热导率,加热后热膨胀量较小。
在热稳定性上具有优势。
二、强度
在常温下, GH605(钴基合金)与GH4169(镍基合金)力学性能见下表:
由此可见,在常温下GH605强度略低,但延伸率较大。
GH4169的高强度带来了巨大的脆性,在有冲击的位置需谨慎使用。
在高温下,两种材料强度如下:
从高温强度来看650℃时,GH4169强度较高,但脆性也大,在有冲击的场合下使用容易发生断裂。
当温度上升到900℃(某些发动机的工作温度)时,镍基高温合金已无法使用,而钴基高温合金仍然具有一定的强度。
三、刚度
所谓刚度即为材料抵抗变形的能力。
通过一组数据来反映钴基高温合金与镍基高温合金的刚度上的差异。
从表格数据可看,镍基合金在各个温度区间刚度都低于钴基合金,且温度高于700℃,镍基合金已无法使用。
四、钴基高温合金具有良好的抗氧化性
钴基高温合金拥有非常好的抗高温氧化能力,下表为GH605棒料(棒料直径为~)在高温下的抗氧化性能指标。
v1.0 可编辑可修改
可见钴基高温合金抵抗高温氧化的能力卓越,可以在1000℃左右的环境中连续使用。
五、钴基高温合金具有优良的耐腐蚀能力
GH605合金与GH3536等几种合金板材,在燃气速度为4m/s,燃烧空气中含5-6或5-5海盐、号燃油(含%~%硫),空气-油比例为30:1,试验中试样旋转,每隔1h试样从900℃用冷空气吹冷至260℃以下,如此在燃烧装置中循环试验200h 后的动态热腐蚀试验结果见下图:
单面金属损失成受损伤的金属/mm
其中,金属损失=受损伤的金属+最大氧化深度。
图中GH3536、GH3625均为镍基合金,而GH605为钴基合金,由图可以看出,GH605的金属损失部分明显小于其他两种镍基合金。
六、工艺性对比
1、热处理
两种高温合金均需要进行热处理,均采用固溶处理+时效处理的热处理制度,热处理工艺复杂程度相同。
2、焊接性
两种高温合金都具有良好的焊接性,在刷封焊接时,热量容易积累导致变形,建议采用钴基材料,热导率高,热传导能力强,膨胀系数小,变形量小,焊接融
合力度更好。
3、车削加工
都可以进行满意的车削加工。
两种高温合金都具备良好的工艺性。
综上所述,我司选用性能更加卓越的钴基高温合金作为材料,保证产品的使用效果和寿命。
钴基合金和镍基合金性能的对比
v1.0 可编辑可修改
900℃弹性模
量/GPa160不可用GH4169已无法
使用
高温氧化
800℃,500h氧化深度
-
GH605在高温
下有良好的抗
氧化能力950℃,500h氧化深度
1000℃,500h氧化深度
1000℃,
10000h
氧化深度
耐蚀性
GH3536,
GH3625,GH605
在含硫燃油燃
气中900℃腐
蚀200h试验
数据
钴基合金耐蚀
性优于镍基合
金
结论钴基合金使用存在以下优势:1、钴基材料硬度远低于汽轮机转子硬度,
产生接触时不会对转子造成损伤,安全性能高。
2、钴基合金具有更高的熔点和热导率,加热后热膨胀量较小。
在热稳定性上具有优势。
3、在常温下钴基合金强度略低,但延伸率较大。
镍基合金的高强度带来了巨大的脆性,在有冲击的位置需谨慎使用。
4、钴基高温合金抵抗高温氧化的能力卓越,可以再1000℃左右的环境中连续使用,且钴基的耐腐蚀性要远优于镍基合金。
综上所述,结合国内汽轮机的实际运行条件,从安全行、材料性能等方面综合考虑汽轮机刷式密封改造时刷丝材料优选钴基合金。
