TL431电路

参考输入电压
全温度范围内参考 输入电压的偏差
VREF VREF(dev)
VKA=VREF IKA=10mA
Tmin≤Ta≤ Tmax
2.483
2.495 3
参考输入电压变化
ΔVKA=10V～VREF
-1.4
与阴极极至阳极
ΔVREF/ΔVKA
电压变化的比值
ΔVKA =36V～10V
-1.0
参考输入电流
ET TL431 基准稳压电路
一、概述
TL431 是一块精密可调基准电源电路，良好的稳压特性及灵 活的稳压值设定， 输出电压设定可在 Vref 至 40V 之间连续可 调，具有 0.2Ω 典型动态输出阻抗，该电路在许多应用场合可替 代稳压二极管。
二、特点
1. 输出电压最高到 40V 2. 动态输出阻抗低，典型值为 0.2Ω 3. 阴极电流能力为 0.1mA~100mA 4. 全温度范围内温度特性平坦，典型值为 50ppm/℃ 5. 噪声输出电压低 6. 快速开态响应 7. ESD 电压为 2000V 8. 封装形式：TO - 92、SOT - 89、SOT - 23
符号 VKA IK IREF
PD
TJ Tg Tstg
额定值
40 -100 ～ 150 0.05 ～ 10
0.7 0.2 0 ～ 150 0 ～ 70 -65 ～ 150
单位
V mA mA
W
℃ ℃ ℃
五、电参数（除非另有规定，Tamb=25℃ VKA=VREF IK=10mA）
参数名称
符号
测试条件
最小值 典型值
三应用
1. 充电器 2. 开关电源 3. 适配器 4. DVD 5. 电视机

tl431中文资料_tl431功能引脚图解
TL431是一个具有良好的热稳定性能的三端可调精密电压基准IC，它的外形很像晶体管，但是，和晶体管完全是两码事，准确的说，三端取样集成电路不是晶体管，而是个IC。

因为可靠等优点，所以广泛应用在各种电源电路中，比如说可调稳压电源，开关电源等等。

它的封装形式：TO - 92、SOT - 89、SOT - 23
TL431外形与内部结构如图所示：
三个引脚分别为阴极（K），阳极（A）和取样（R，有时也用G表示）。

从图可以看出，R端接在内部比较放大器
的同相输入端。

当R端电压升高时，比较放大器的输出端电压也上升，即内部晶体管基极电压上升，导致其集电极电压下降，即k端电压下降。

这个是TL43的基本应用电路图，大家有兴趣可以自行分析了解：
以下是三端取样集成电路TL431的测量数据：1，档位调在KΩ，红表笔接A（阳极），黑表笔接R（取样）：阻值为无穷大。

黑表笔接K（阴极）：阻值为16KΩ。

2，档位调在KΩ，黑表笔接A（阳极），红表笔接R （取样）：阻值为3.5KΩ。

红表笔接K（阴极），：阻值为22KΩ。

3，黑表笔接R，红表笔接K，阻值无穷大。

黑表笔接K，红表笔接R，阻值为5KΩ
代换：可以用CJ431、KlA431等器件替，ML431，YL431，ZTL431都可以。

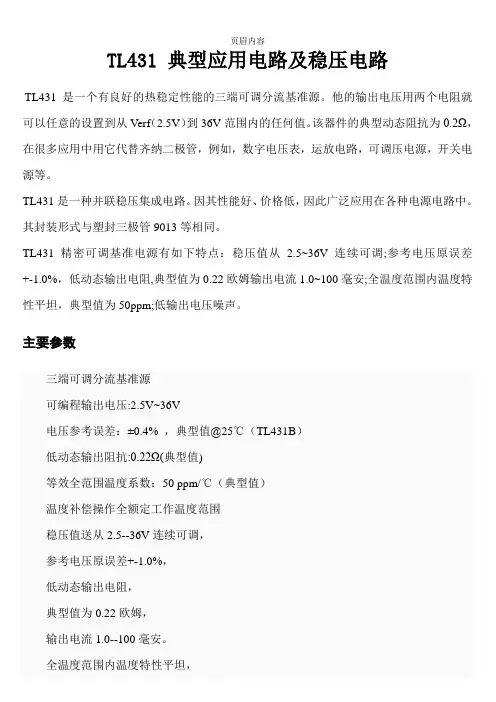

TL431 典型应用电路及稳压电路TL431是一个有良好的热稳定性能的三端可调分流基准源。

他的输出电压用两个电阻就可以任意的设置到从Verf（2.5V）到36V范围内的任何值。

该器件的典型动态阻抗为0.2Ω，在很多应用中用它代替齐纳二极管，例如，数字电压表，运放电路，可调压电源，开关电源等。

TL431是一种并联稳压集成电路。

因其性能好、价格低，因此广泛应用在各种电源电路中。

其封装形式与塑封三极管9013等相同。

TL431精密可调基准电源有如下特点：稳压值从 2.5~36V连续可调;参考电压原误差+-1.0%，低动态输出电阻,典型值为0.22欧姆输出电流1.0~100毫安;全温度范围内温度特性平坦，典型值为50ppm;低输出电压噪声。

主要参数三端可调分流基准源可编程输出电压:2.5V~36V电压参考误差：±0.4% ，典型值@25℃（TL431B）低动态输出阻抗:0.22Ω(典型值)等效全范围温度系数：50 ppm/℃（典型值）温度补偿操作全额定工作温度范围稳压值送从2.5--36V连续可调，参考电压原误差+-1.0%，低动态输出电阻，典型值为0.22欧姆，输出电流1.0--100毫安。

全温度范围内温度特性平坦，典型值为50ppm，低输出电压噪声。

封装：TO-92,PDIP-8,Micro-8，SOIC-8,SOT-23最大输入电压为37V最大工作电流150mA内基准电压为2.5V输出电压范围为2.5~36V内部结构TL431的具体功能可以用下图的功能模块示意。

由图可以看到，VI是一个内部的2.5V 的基准源，接在运放的反向输入端。

由运放的特性可知，只有当REF端（同向端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF 端电压的微小变化，通过三极管图1的电流将从1到100mA变化。

当然，该图绝不是TL431的实际内部结构，但可用于分析理解电路。

典型应用电路如下：1：精密基准电压源(附图1)该电路具有良好的温度稳定性及较大的输出电流。

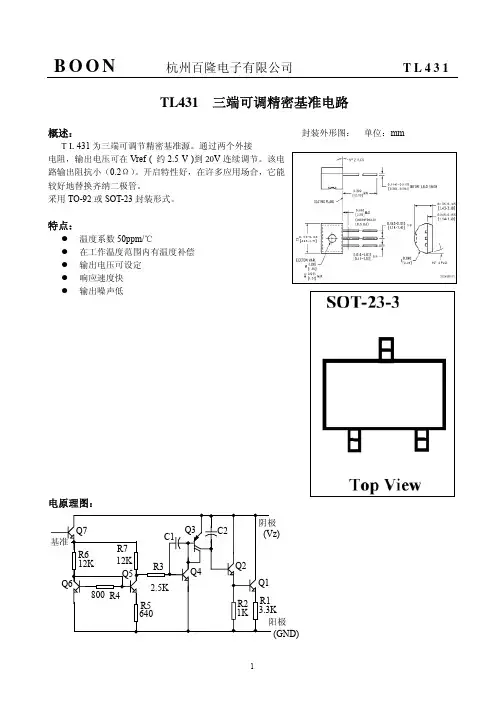

TL 431 三端可调精密基准电路
概述： 封装外形图： 单位：mm
T L 431为三端可调节精密基准源。

通过两个外接 电阻，输出电压可在 Vref ( 约 2.5 V )到 20V 连续调节。

该电路输出阻抗小（0.2Ω）。

开启特性好，在许多应用场合，它能较好地替换齐纳二极管。

采用TO-92或SOT-23封装形式。

特点：
温度系数50ppm/℃
在工作温度范围内有温度补偿 输出电压可设定 响应速度快 输出噪声低
电原理图：
极限值：
规范值
单位参数名称符号
最小典型最大
贮存温度 Tstg -65 - +150 ℃
工作温度 Topr 0 - 70 ℃
焊接温度（10秒） T L - 265 - ℃
内部功耗 P D - 0.78 - W 阴极电压 Vz - 18 - V
mA 阴极连续电流 -10 - +150
基准源输入电流 I REF - 20 - mA
阴极电压Vz V REF - 20 V
工作条件
阴极电流 Iz 1.0 - 100 mA 电特性：（除非另有说明，Tamb=25℃）
测试图：
测试图1 Vz=V REF测试图2 Vz >V REF测试图3 漏电流测试应用图：
图1 并联调节图2 串联调节
图3 三端稳压源的输出控制图4 延时器
B O O N 杭州百隆电子有限公司 TL431
图 5 限流器或电流源 图 6 恒流变换
特性曲线：
B O O N杭州百隆电子有限公司T L431。
