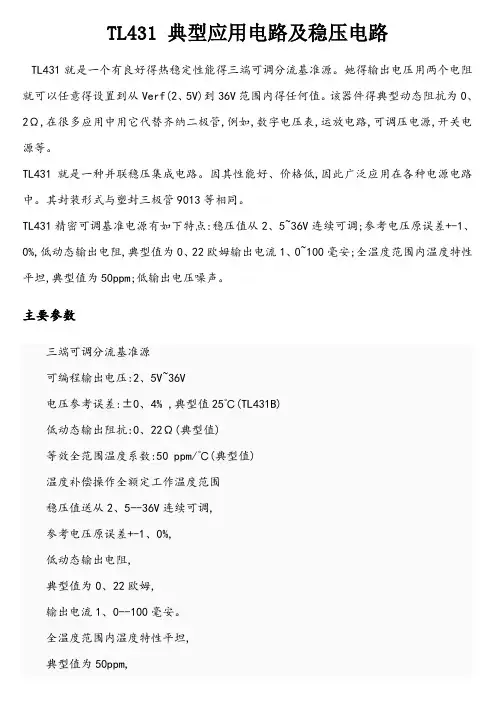

电压基准源TL431 典型应用电路

TL431 典型应用电路及稳压电路TL431就是一个有良好得热稳定性能得三端可调分流基准源。

她得输出电压用两个电阻就可以任意得设置到从Verf(2、5V)到36V范围内得任何值。

该器件得典型动态阻抗为0、2Ω,在很多应用中用它代替齐纳二极管,例如,数字电压表,运放电路,可调压电源,开关电源等。

TL431就是一种并联稳压集成电路。

因其性能好、价格低,因此广泛应用在各种电源电路中。

其封装形式与塑封三极管9013等相同。

TL431精密可调基准电源有如下特点:稳压值从2、5~36V连续可调;参考电压原误差+-1、0%,低动态输出电阻,典型值为0、22欧姆输出电流1、0~100毫安;全温度范围内温度特性平坦,典型值为50ppm;低输出电压噪声。

主要参数三端可调分流基准源可编程输出电压:2、5V~36V电压参考误差:±0、4% ,典型值25℃(TL431B)低动态输出阻抗:0、22Ω(典型值)等效全范围温度系数:50 ppm/℃(典型值)温度补偿操作全额定工作温度范围稳压值送从2、5--36V连续可调,参考电压原误差+-1、0%,低动态输出电阻,典型值为0、22欧姆,输出电流1、0--100毫安。

全温度范围内温度特性平坦,典型值为50ppm,低输出电压噪声。

封装:TO-92,PDIP-8,Micro-8,SOIC-8,SOT-23最大输入电压为37V最大工作电流150mA内基准电压为2、5V输出电压范围为2、5~36V内部结构TL431得具体功能可以用下图得功能模块示意。

由图可以瞧到,VI就是一个内部得2、5V得基准源,接在运放得反向输入端。

由运放得特性可知,只有当REF端(同向端)得电压非常接近VI(2、5V)时,三极管中才会有一个稳定得非饱与电流通过,而且随着REF端电压得微小变化,通过三极管图1得电流将从1到100mA变化。

当然,该图绝不就是TL431得实际内部结构,但可用于分析理解电路。

2Jsx570。

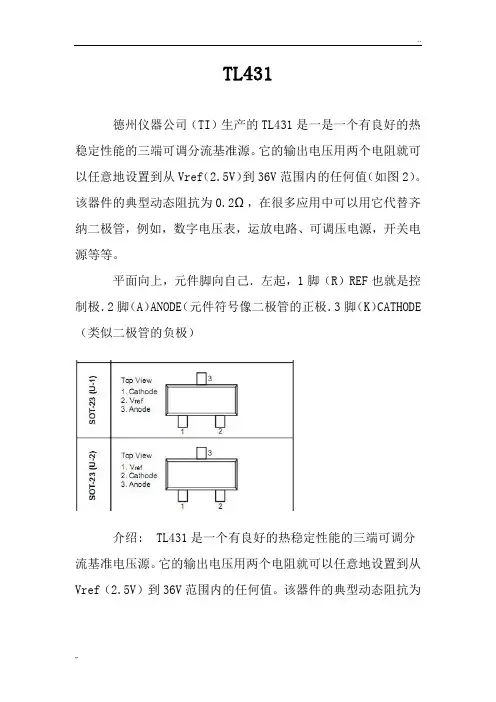

TL431德州仪器公司（TI）生产的TL431是一是一个有良好的热稳定性能的三端可调分流基准源。

它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值（如图2）。

该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

平面向上，元件脚向自己．左起，1脚（R）REF也就是控制极．2脚（A）ANODE（元件符号像二极管的正极．3脚（K）CATHODE （类似二极管的负极）介绍: TL431是一个有良好的热稳定性能的三端可调分流基准电压源。

它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。

该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

特点：•可编程输出电压为36V•电压参考误差：±0.4％，典型值@25℃（TL431B）•低动态输出阻抗，典型0.22Ω•负载电流能力1.0mA to 100mA•等效全范围温度系数50 ppm/℃典型•温度补偿操作全额定工作温度范围•低输出噪声电压图1 TO92封装引脚图图2 8脚封装引脚功能图3 SOP-8 贴片封装引脚图图4 TL431符号及内部方框图图5 TL431内部电路图MAXIMUM RATINGS (Full operating ambient temperature range applies, unlessotherwise noted.)最大额定值（环境温度范围适用，除非另有说明。

）RECOMMENDED OPERATING CONDITIONS建议操作条件ELECTRICAL CHARACTERISTICS(TA=25℃, unless otherwise noted.)电气特性（25℃，除非另有说明。

）ELECTRICAL CHARACTERISTICS (TA = 25℃, unless otherwise noted.)电气特性（25℃，除非另有说明。

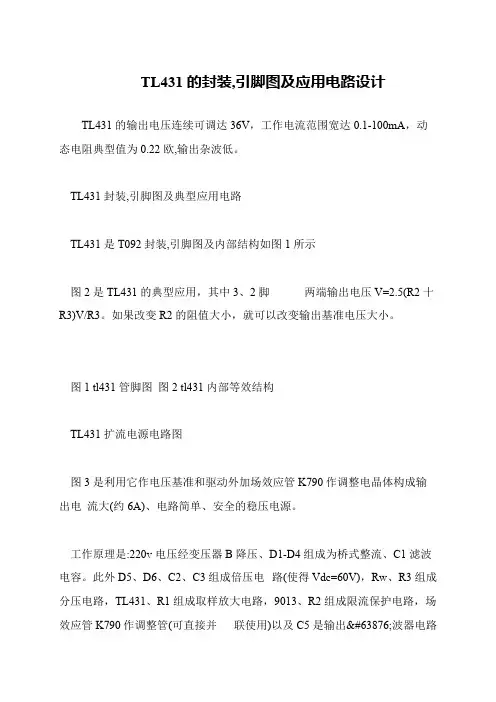

TL431的封装,引脚图及应用电路设计
TL431的输出电压连续可调达36V，工作电流范围宽达0.1-100mA，动态电阻典型值为0.22欧,输出杂波低。

 TL431封装,引脚图及典型应用电路
 TL431是T092封装,引脚图及内部结构如图1所示
 图2是TL431的典型应用，其中3、2脚两端输出电压V=2.5(R2十R3)V/R3。

如果改变R2的阻值大小，就可以改变输出基准电压大小。

 图1 tl431管脚图图2 tl431内部等效结构
 TL431扩流电源电路图
 图3是利用它作电压基准和驱动外加场效应管K790作调整电晶体构成输出电流大(约6A)、电路简单、安全的稳压电源。

 工作原理是:220v电压经变压器B降压、D1-D4组成为桥式整流、C1滤波电容。

此外D5、D6、C2、C3组成倍压电路(使得Vdc=60V)，Rw、R3组成分压电路，TL431、R1组成取样放大电路，9013、R2组成限流保护电路，场效应管K790作调整管(可直接并联使用)以及C5是输出濾波器电路。

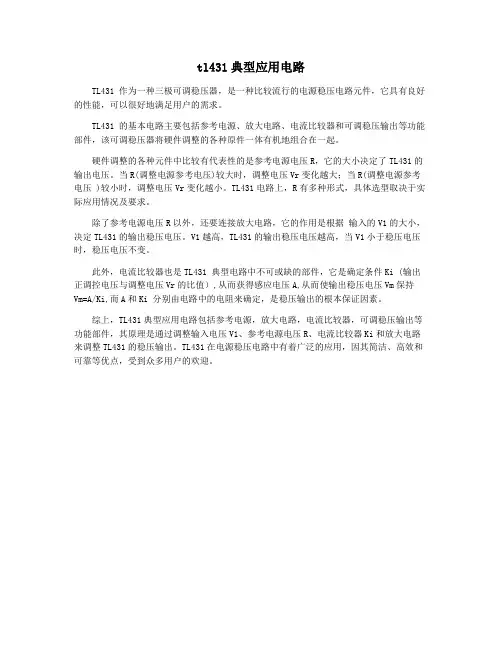

tl431典型应用电路
TL431 作为一种三极可调稳压器，是一种比较流行的电源稳压电路元件，它具有良好的性能，可以很好地满足用户的需求。

TL431 的基本电路主要包括参考电源、放大电路、电流比较器和可调稳压输出等功能部件，该可调稳压器将硬件调整的各种原件一体有机地组合在一起。

硬件调整的各种元件中比较有代表性的是参考电源电压R，它的大小决定了TL431的输出电压。

当R(调整电源参考电压)较大时，调整电压Vr变化越大；当R(调整电源参考电压 )较小时，调整电压Vr变化越小。

TL431电路上，R有多种形式，具体选型取决于实际应用情况及要求。

除了参考电源电压R以外，还要连接放大电路，它的作用是根据输入的V1的大小，决定TL431的输出稳压电压。

V1越高，TL431的输出稳压电压越高，当V1小于稳压电压时，稳压电压不变。

此外，电流比较器也是TL431 典型电路中不可或缺的部件，它是确定条件Ki (输出正调控电压与调整电压Vr的比值）,从而获得感应电压A,从而使输出稳压电压Vm保持Vm=A/Ki,而A和Ki 分别由电路中的电阻来确定，是稳压输出的根本保证因素。

综上，TL431典型应用电路包括参考电源，放大电路，电流比较器，可调稳压输出等功能部件，其原理是通过调整输入电压V1、参考电源电压R、电流比较器Ki和放大电路来调整TL431的稳压输出。

TL431在电源稳压电路中有着广泛的应用，因其简洁、高效和可靠等优点，受到众多用户的欢迎。

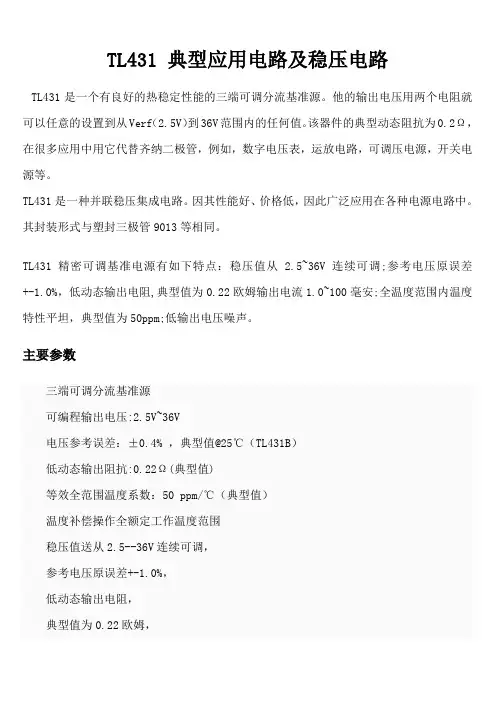

TL431 典型应用电路及稳压电路TL431是一个有良好的热稳定性能的三端可调分流基准源。

他的输出电压用两个电阻就可以任意的设置到从Verf（2.5V）到36V范围内的任何值。

该器件的典型动态阻抗为0.2Ω，在很多应用中用它代替齐纳二极管，例如，数字电压表，运放电路，可调压电源，开关电源等。

TL431是一种并联稳压集成电路。

因其性能好、价格低，因此广泛应用在各种电源电路中。

其封装形式与塑封三极管9013等相同。

TL431精密可调基准电源有如下特点：稳压值从 2.5~36V连续可调;参考电压原误差+-1.0%，低动态输出电阻,典型值为0.22欧姆输出电流1.0~100毫安;全温度范围内温度特性平坦，典型值为50ppm;低输出电压噪声。

主要参数三端可调分流基准源可编程输出电压:2.5V~36V电压参考误差：±0.4% ，典型值@25℃（TL431B）低动态输出阻抗:0.22Ω(典型值)等效全范围温度系数：50 ppm/℃（典型值）温度补偿操作全额定工作温度范围稳压值送从2.5--36V连续可调，参考电压原误差+-1.0%，低动态输出电阻，典型值为0.22欧姆，输出电流1.0--100毫安。

全温度范围内温度特性平坦，典型值为50ppm，低输出电压噪声。

封装：TO-92,PDIP-8,Micro-8，SOIC-8,SOT-23最大输入电压为37V最大工作电流150mA内基准电压为2.5V输出电压范围为2.5~36V内部结构TL431的具体功能可以用下图的功能模块示意。

由图可以看到，VI是一个内部的2.5V 的基准源，接在运放的反向输入端。

由运放的特性可知，只有当REF端（同向端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管图1的电流将从1到100mA变化。

当然，该图绝不是TL431的实际内部结构，但可用于分析理解电路。

典型应用电路如下：1：精密基准电压源(附图1)该电路具有良好的温度稳定性及较大的输出电流。

TL431典型电路应⽤TL431的⼏种基本⽤法TL431作为⼀个⾼性价⽐的常⽤分流式电压基准，有很⼴泛的⽤途。

这⾥简单介绍⼀下TL431常见的和不常见的⼏种接法。

图(1)是TL431的典型接法，输出⼀个固定电压值，计算公式是： Vout = (R1+R2)×2.5/R2，同时R3的数值应该满⾜1mA < (Vcc-Vout)/R3 < 500mA当R1取值为0的时候，R2可以省略，这时候电路变成图(2)的形式，TL431在这⾥相当于⼀个2.5V稳压管。

利⽤TL431还能组成鉴幅器，如图(3)，这个电路在输⼊电压 Vin < (R1+R2)×2.5/R2 的时候输出Vout为⾼电平，反之输出接近2V的电平。

需要注意的是当Vin在(R1+R2)*2.5/R2附近以微⼩幅度波动的时候，电路会输出不稳定的值。

TL431可以⽤来提升⼀个近地电压，并且将其反相。

如图(4)，输出计算公式为： Vout = ( (R1+R2)×2.5 - R1*Vin )/R2。

特别的，当R1 = R2的时候，Vout = 5 - Vin。

这个电路可以⽤来把⼀个接近地的电压提升到⼀个可以预先设定的范围内，唯⼀需要注意的是TL431的输出范围不是满幅的。

TL431⾃⾝有相当⾼的增益（我在仿真中粗略测试，有⼤概46db），所以可以⽤作放⼤器。

图(5)显⽰了⼀个⽤TL431组成的直流电压放⼤器，这个电路的放⼤倍数由R1和Rin决定，相当于运放的负反馈回路，⽽其静态输出电压由R1和R2决定。

这个电路的优点在于，它结构简单，精度也不错，能够提供稳定的静态特性。

缺点是输⼊阻抗较⼩，Vou t的摆幅有限。

TL431还可以搭建恒流源、⽤于施密特触发器等等。

TL431的应用电路图TL431在电源里面应用非常的广泛，最常见的应用就是在输出反馈电路上面。

下面我来介绍下在几种常用的电路，在应用TL431之前，先要清楚的知道下面几个点。

1、TL431的KA之间最大只能承受36V的电压。

2、KA之间需要流过1mA的电流才能正常工作。

3、低动态输出阻抗：0.22Ω（典型值）。

4、TL431的工作温度一般都是85℃，在应用的时候需要注意环境温度。

下面来介绍下TL431用来提供一个参考电压的电路图2，这个VKA电压就是等于TL431内部的基准电压Vref=2.5V，这里应用的时候需要注意下，R这里有很多的人都接一个1uF的电容对地，这里不需要接电容，如果接电容的话也是接一个1nF或是10uF的，如果是1uF的有可能引起振荡。

如果我需要一个大于2.5V的电压并且精度要求比较高那么我们就可以应用图3的电路，VKA=Vref（1+R2/R1）这里需要注意的是R1的取值一般是根据R1上面流过的电流来选取，因为TL431的R极是有一个偏置电流的，这个偏置电流都是非常的小一般是几微安的电流很多时候我们计算的时候都是没有考虑这个偏置电流的，这是因为R1上面流过的电流是远远大于偏置电流，所以没有去考虑。

为此在选取R1的时候一般都是让R1上流400uA-2mA之间的电流，如果选择1mA的话，那电阻R1=2.5V/1mA=2.5K的电阻，实际应用中可能选择了2.3K的电阻或是2.7K电阻。

TL431应用到恒流电路里面应用：在一些简单的电路里面要求电流恒定的时候，就可以应用下面的电路，下面只是一个给电池充电的简单电路，充电电流IC=Vref÷Rcs，在个电路里面的应用一般都是对于小电流的电池充电，因为Rcs上面的电压要达到2.5V,是一个恒定的电压，只有限流电阻上面的电要恒定，电阻不变才能实现恒流充电，电流大时Rcs电阻小，电阻上面的损耗功率比较大。

电阻上面的损耗，如果是大电流的就要应用其他的电路了。

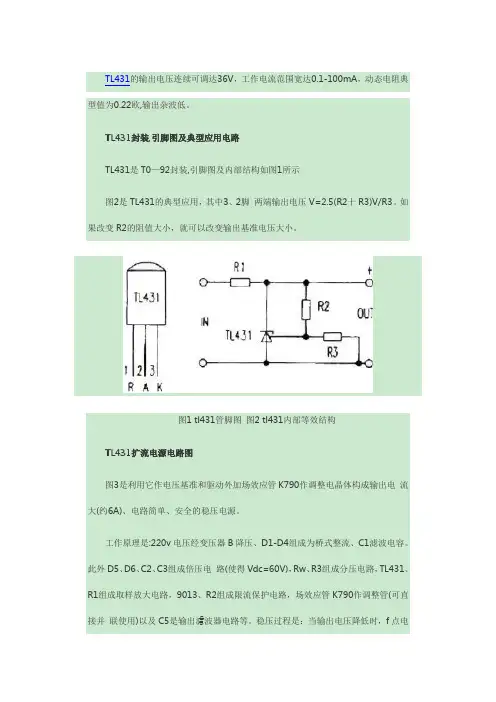

TL431的输出电压连续可调达36V，工作电流范围宽达0.1-100mA，动态电阻典型值为0.22欧,输出杂波低。

TL431封装,引脚图及典型应用电路
TL431是T0—92封装,引脚图及内部结构如图1所示
图2是TL431的典型应用，其中3、2脚两端输出电压V=2.5(R2十R3)V/R3。

如果改变R2的阻值大小，就可以改变输出基准电压大小。

图1 tl431管脚图图2 tl431内部等效结构
TL431扩流电源电路图
图3是利用它作电压基准和驱动外加场效应管K790作调整电晶体构成输出电流大(约6A)、电路简单、安全的稳压电源。

工作原理是:220v电压经变压器B降压、D1-D4组成为桥式整流、C1滤波电容。

此外D5、D6、C2、C3组成倍压电路(使得Vdc=60V)，Rw、R3组成分压电路，TL431、R1组成取样放大电路，9013、R2组成限流保护电路，场效应管K790作调整管(可直接并联使用)以及C5是输出濾波器电路等。

稳压过程是：当输出电压降低时，f点电
位降低，经T1431内部放大使e点电压增高，经K790调整后，b点电位升高;反之，当输出电压增高时，f点电位升高，e点电位降低，经K790调整后，b点电位降低。

从而使输出电压稳定。

CS9013与R2组成限流电路，当输出电流大于6A时，CS9013电晶体处于截止，使输出电流被限制在6A以内，从而达到限流的目的。

本电路除电阻R1选用2W、R2选用5W外，K790最好安装散片，其它组件无特殊要求，其组件场效应管扩流数值如图3所示。

图3 TL431扩流电源电路图
非常好用的电子器件datasheet搜索： 。

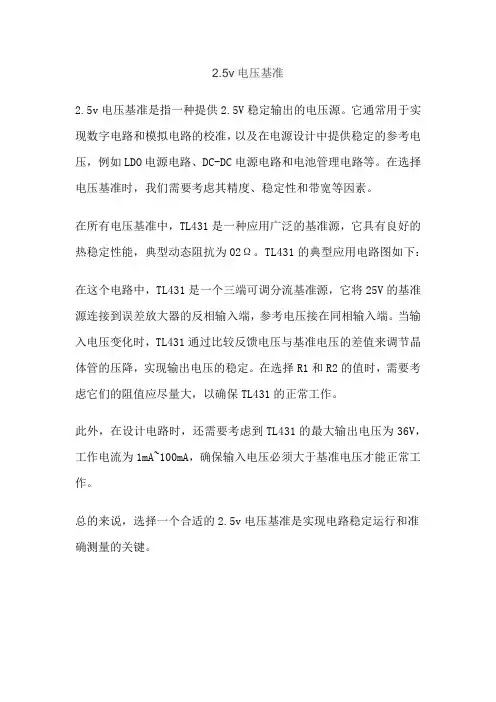

2.5v电压基准
2.5v电压基准是指一种提供2.5V稳定输出的电压源。

它通常用于实现数字电路和模拟电路的校准，以及在电源设计中提供稳定的参考电压，例如LDO电源电路、DC-DC电源电路和电池管理电路等。

在选择电压基准时，我们需要考虑其精度、稳定性和带宽等因素。

在所有电压基准中，TL431是一种应用广泛的基准源，它具有良好的热稳定性能，典型动态阻抗为02Ω。

TL431的典型应用电路图如下：在这个电路中，TL431是一个三端可调分流基准源，它将25V的基准源连接到误差放大器的反相输入端，参考电压接在同相输入端。

当输入电压变化时，TL431通过比较反馈电压与基准电压的差值来调节晶体管的压降，实现输出电压的稳定。

在选择R1和R2的值时，需要考虑它们的阻值应尽量大，以确保TL431的正常工作。

此外，在设计电路时，还需要考虑到TL431的最大输出电压为36V，工作电流为1mA~100mA，确保输入电压必须大于基准电压才能正常工作。

总的来说，选择一个合适的2.5v电压基准是实现电路稳定运行和准确测量的关键。

TL431可控精密稳压源原理及多种经典应用电路介绍一、TL431介绍TL431是由美国德州仪器公司（TI）和Motorola公司生产的2.50~36V可调精密并联稳压器，它是一种具有可调电流输出能力的基准电压源，TL431系列产品包括TL431C、TL431AC、TL431I、TL431AI、TL431M、TL431Y，共6种型号。

它们的内部电路完全相同，仅个别技术指标略有差异。

二、TL431内部结构该器件的符号如图1，三个引脚分别为：阴极(CATHODE)、阳极(ANODE)和参考端(REF)，参考电压为2.5V。

由内部电路图图2可以看出，它由多极放大电路、偏置电路、补偿和保护电路组成，其中晶体管V1构成输入极，V3、V4、V5构成稳压基准，V7和V8组成的镜像恒流源与V6、V9构成差分放大器作中间级，V10、V11形成复合管，构成输出，其它一些电阻、电容、二级管分别起偏置、补偿和保护作用，在原理上它是一个单端输入、单端输出直流放大器。

如其等效功能示意图如图3所示，由一个2.5V的精密基准电压源、一个电压比较器和一输出开关管等组成，参考端的输出电压与精密基准电压源Vref相比较，当参考端电压超过2.5V时，TL431立即导通。

三、TL431常用应用电路1、并联稳压器这是431用得最多的电路，输出电压Vout=(1+R1/R2)Vref。

选择不同的R1和R2的值可以得到从2.5V到36V范围内的任意电压输出，特别地，当R1=R2时，VO=5V。

由于参考极输入用的是射极跟随器，因此具有很高的输入阻抗，而输入电流很小。

对于此电路，基本分析步骤为：1）确定稳压电压2）确定负载最大电流3）根据输入电压Vin、稳压电压，限流电阻R确认TL431的工作电流（1mA~100mA）4）算出限流电阻R的功率，P=（Vin-Vout）*（Vin-Vout）/R，选择合适的电阻R例如输入电压12V，输出电压为3.3V，根据TL431的Ref引脚只需要uA级的电流就看实现稳压，因此R1和R2可选择K级电阻，K1这里选择15K，那么K2为47K，输出电压3.297V；负载电流Iout假设是30mA，流过TL431的电流IKA可以按照最小值1mA计算，那么输入电流Iin=Iout+IKA=31mA，那么电流电阻R≤（Vin-Vout）/Iin≈280Ω，可以取220欧姆，此时电阻功率P≈344mW，电阻可取3/4W的2010封装贴片电阻。

一、TL431简介TL431是一种集成电路，属于可编程精密参考电压源（VREF），它在电子电路设计中被广泛应用。

TL431具有稳定的参考电压输出，可以通过外部电阻调节输出电压，因此在各种电路中具有重要的作用。

本文将重点介绍TL431的3种典型应用电路及注意事项。

二、TL431在电源稳压电路中的应用1. 电源稳压电路是电子设备中非常常见的一类电路，用于稳定输出电压并抵御外界干扰。

TL431可以作为电源稳压电路中的基准电压源使用。

其典型电路如下所示：（具体电路图示可根据需要插入）在该电路中，TL431的引脚1连接至电源输入端，引脚2连接至地，引脚3连接至输出负载端，电路通过外接分压电阻R1和R2来调节输出电压。

在使用TL431进行电源稳压时需要注意以下几点：（1）选择合适的分压电阻R1和R2。

分压比需要根据所需输出电压来确定，同时要考虑TL431的工作电流及最小负载要求。

（2）引脚2需要接地并具有合适的接地电流能力。

确保接地点良好，减小接地电阻。

（3）其他外部元器件的选择和连接方式需要按照TL431的规格书进行设计。

三、TL431在LED恒流驱动电路中的应用2. LED恒流驱动电路是LED照明领域使用广泛的一种电路。

TL431也可以应用在LED恒流驱动电路中，实现LED的稳定驱动。

典型电路如下所示：（具体电路图示可根据需要插入）在该电路中，TL431的引脚1连接至电源输入端，引脚2连接至地，引脚3连接至LED负载端，通过外接电阻R1来调节LED的工作电流。

在使用TL431进行LED恒流驱动时需要注意以下几点：（1）选择合适的电流限制电阻R1。

电流限制电阻R1的大小直接影响LED的工作电流，需要根据LED的规格和要求来选择。

（2）引脚2需要接地并具有合适的接地电流能力。

确保接地点良好，减小接地电阻。

（3）保证TL431的稳定工作。

LED恒流驱动电路对TL431的稳定性要求较高，需要注意电路的灵敏度、响应速度及调节范围。

TL431大功率可调稳压电源电路图TL431是用于稳压电路的精细基准电压集成电路，它的输出电压接连可调，最高可达36V。

作业电流最高可达100mA。

下图是用TL431作基准电压源，K790场效应管作调整管构成的高精度稳压电源，输出电流可达6A。

电路原理：220v电压经变压器B降压、D1-D4整流、C1滤波。

此外D5、D6、C2、C3构成倍压电路(使得Vdc＝60V)，Rw、R3构成分压电路，TL431、R1构成取样拓宽电路，9013、R2构成限流维护电路，场效应管K790作调整管，C5是输出滤波电容器。

稳压进程：当输出电压下降时，f点电位下降，经TL431内部拓宽使e点电压增高，经K790调整后，b点电位添加；反之，当输出电压增高时，f点电位添加，e点电位下降，经K790调整后，b 点电位下降。

然后使输出电压安稳。

限流维护：当输出电流大于6A时，三极管9013处于截止，使输出电流被束缚在6A以内，然后抵达限流的意图。

本电路除电阻R1选用2W、R2选用5W外，其它元件无分外恳求，元件参数如图所示。

1。

TL431芯片资料及应用TL431精密可调基准电源有如下特点：稳压值从2.5~36V连续可调;参考电压原误差+-1.0%，低动态输出电阻,典型值为0.22欧姆输出电流1.0~100毫安;全温度范围内温度特性平坦，典型值为50ppm;低输出电压噪声。

TL431的具体功能可以用下图的功能模块示意。

TL431的器件符号和功能示意图由图可以看到，VI是一个内部的2.5V基准源，接在运放的反相输入端。

由运放的特性可知，只有当REF端（同相端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管的电流将从1到100mA变化。

当然，该图绝不是TL431的实际内部结构，所以不能简单地用这种组合来代替它。

但如果在设计、分析应用TL431的电路时，这个模块图对开启思路，理解电路都是很有帮组的。

正确偏置TL431可获得更好的输出阻抗TL431在开关电源(SMPS)反馈环路中是参考电压。

该器件结合了参考电压与集电极开路误差放大器，具有操作简单和成本低廉等优点。

虽然TL431已在业内被长期广泛采用，但一些设计人员仍会忽略它的偏置电流，以致在无意间降低产品的最终性能。

TL431的简化电路图如图1所示，图中包括了驱动NPN 晶体管的参考电压和误差放大器，在该封闭的电源系统中，一部分输出电压一直与TL431的Vref(参考电压)进行比较。

图1 TL431等效电路图图2 SMPS简化直流模型（不考虑输入波动）影响的电阻分压器进行比较，可得到输出电压的理论值为Vref/α。

然而，整个增益链路和各种阻抗均会影响输出电压，如下式所示，其中每个希腊字母均表示一个增益，RSOL表示开环输出阻抗。

转换器简化直流模型如图2所示，Vout与Vref通过受传输率Vout=(Vref-α×Vout) ×β×G- RSOL×Vout / RL (1)Vout= Vref×β×G/(1+α×β×G+ RSOL / RL) (2)静态误差=Vref/α- Vout= Vref×(RSOL+ RL)/ [α×(RSOL+α×β×G×RL+RL)] (3)从式(3)中可看出，增大增益的值有助减小静态误差，提高输出电压精度。

TL431典型应用电路本文主要介绍TL431的典型应用电路,主要包括恒压电路,恒流电路,可控分流电路以及在开关电源设计中的应用,TL431的基础知识请参考本站文章:TL431引脚,参数,工作原理及特点介绍.这里就不再多述.1、恒压电路应用图2：恒压电路前面提到TL431的内部含有一个2.5V的基准电压，所以当在REF端引入输出反馈时，器件可以通过从阴极到阳极很宽范围的分流，控制输出电压。

如上图所示，当R1和R2的阻值确定后，两者对Vo的分压引入反馈，若Vo增大，反馈量增大，TL431的分流也就增加，从而又导致Vo下降。

显见，这个深度的负反馈电路必然在VI等于基准电压处稳定，此时Vo=（1+R1/R2）Vref。

选择不同的R1和R2的值可以得到从2.5V到36V范围内的任意范围电压输出，特别地，当R1=R2时，Vo=5V。

需要注意的是，在选择电阻时必须保证TL431工作的必要条件，就是通过阴极的电流要大于1mA。

当然，这个电路并不太实用，但它很清晰地展示了该器件的工作原理在应用中的方法。

将这个电路稍加改动，就可以得到在很多实用的电源电路，如图3，4图3：大电流的分流稳压电路图5：精密5V稳压器2、恒流电路应用由前面的例子我们可以看到，器件作为分流反馈后，REF端的电压始终稳定在2.5V，那么接在REF端和地间的电阻中流过的电流就应是恒定的。

利用这个特点，可以将TL431应用很多恒流电路中。

图5：精密恒流源如图5是一个实用的精密恒流源电路。

原理很简单，不在聱述。

但值得注意的是，TL431的温度系数为300ppm/℃，所以输出恒流的温度特性要比普通镜象恒流源或恒流二极管好的多，因而在应用中无需附加温度补偿电路。

下面就介绍一个用该器件为传感器电桥提供恒定偏流的电路，如图6图6：恒定偏流电路这是一个已连成桥路的传感器的前级处理电路。

Vref/R2的值应设为电桥工作所必要的恒定电流，该电流值通常会由传感器制造商提供。

TL431德州仪器公司（TI）生产的TL431是一是一个有良好的热稳定性能的三端可调分流基准源。

它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值（如图2）。

该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

平面向上，元件脚向自己．左起，1脚（R）REF也就是控制极．2脚（A）ANODE（元件符号像二极管的正极．3脚（K）CATHODE （类似二极管的负极）介绍: TL431是一个有良好的热稳定性能的三端可调分流基准电压源。

它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。

该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

特点：•可编程输出电压为36V•电压参考误差：±0.4％，典型值@25℃（TL431B）•低动态输出阻抗，典型0.22Ω•负载电流能力1.0mA to 100mA•等效全范围温度系数50 ppm/℃典型•温度补偿操作全额定工作温度范围•低输出噪声电压图1 TO92封装引脚图图2 8脚封装引脚功能图3 SOP-8 贴片封装引脚图图4 TL431符号及内部方框图图5 TL431内部电路图MAXIMUM RATINGS (Full operating ambient temperature range applies, unlessotherwise noted.)最大额定值（环境温度范围适用，除非另有说明。

）RECOMMENDED OPERATING CONDITIONS建议操作条件ELECTRICAL CHARACTERISTICS(TA=25℃, unless otherwise noted.)电气特性（25℃，除非另有说明。

）ELECTRICAL CHARACTERISTICS (TA = 25℃, unless otherwise noted.)电气特性（25℃，除非另有说明。

TL431的几种基本用法电路作者：疯狂的三极管来源：未知日期：2009-12-22 10:19:52 人气：1096 标签：导读：TL431作为一个高性价比的常用分流式电压基准，有很广泛的用途。

这里简单介绍一下TL431常见的和不常见的几种接法。

图(1)是TL431的典型接法，输出一个固定电压值，计算TL431作为一个高性价比的常用分流式电压基准，有很广泛的用途。

这里简单介绍一下TL431常见的和不常见的几种接法。

图(1)是TL431的典型接法，输出一个固定电压值，计算公式是： Vout = (R1+R2)*2. 5/R2，同时R3的数值应该满足1mA < (Vcc-Vout)/R3 < 500mA当R1取值为0的时候，R2可以省略，这时候电路变成图(2)的形式，TL431在这里相当于一个2.5V稳压管。

利用TL431还可以组成鉴幅器，如图(3)，这个电路在输入电压 Vin < (R1+R2)*2.5/R 2 的时候输出Vout为高电平，反之输出接近2V的电平。

需要注意的是当Vin在(R1+R2)*2. 5/R2附近以微小幅度波动的时候，电路会输出不稳定的值。

TL431可以用来提升一个近地电压，并且将其反相。

如图(4)，输出计算公式为： Vout = ( (R1+R2)*2.5 - R1*Vin )/R2特别的，当R1 = R2的时候，Vout = 5 - Vin。

这个电路可以用来把一个接近地的电压提升到一个可以预先设定的范围内，唯一需要注意的是TL431的输出范围不是满幅的。

TL431自身有相当高的增益(我在仿真中粗略测试，有大概46db)，所以可以用作放大器。

图(5)显示了一个用TL431组成的直流电压放大器，这个电路的放大倍数由R1和Rin决定，相当于运放的负反馈回路，而其静态输出电压由R1和R2决定。

这个电路的优点在于，它结构简单，精度也不错，能够提供稳定的静态特性。

缺点是输入阻抗较小，Vout的摆幅有限。

TL431的应用及原理引言TL431是一种广泛应用于控制电路中的精密可调节电压参考源。

它具有高精度、低漂移、宽工作电压范围等特点，因此在各种电子设备中得到了广泛的应用。

本文将重点介绍TL431的应用领域以及其工作原理。

TL431的应用领域TL431作为一种精密可调节电压参考源，可以广泛应用于以下领域：1.电源管理系统：TL431常用于电源管理系统中的过压保护、欠压保护以及输出电压稳定性控制等方面。

通过对TL431的调节，可以实现对电源输出的精确控制。

2.手机充电器：TL431可以用于手机充电器中的电压稳定器电路。

通过对电流进行控制，可以实现对输出电压的稳定性控制，从而保证充电器输出的电压符合标准要求。

3.智能家居设备：TL431在智能家居设备中也有广泛的应用。

例如，可以将TL431用于智能插座中的过载保护电路，以保证设备在过载情况下能够及时切断电源，避免发生安全事故。

4.汽车电子系统：TL431在汽车电子系统中的应用也逐渐增多。

例如，可以将TL431用于汽车的电压稳定器电路，以保证各个电子设备在汽车运行过程中能够正常工作。

TL431的工作原理TL431的工作原理主要基于其内部结构和基准电压的参考。

下面将详细介绍TL431的工作原理：1.内部结构：TL431内部由一个比较器和一个稳压源组成。

比较器用于对输入电压和内部基准电压进行比较，并根据比较结果调节稳压源的输出。

稳压源的输出通过一个输出引脚输出给外部电路。

2.基准电压：TL431内部的基准电压一般为2.5V，虽然有些型号的TL431基准电压可能有所不同，但工作原理基本相同。

这个基准电压会和输入电压进行比较，从而产生一个比较结果，进而通过稳压源的调节，输出一个稳定的电压。

3.输入电压：TL431的工作电压范围通常为2.5V到36V，可以适用于大部分电子设备的工作电压范围。

4.输出电压：通过对外部电路的连接，可以使TL431实现不同的输出电压，通常范围为2.5V到36V。

基于ｔｌ４３１基准源的０ｖ可调直流稳压电源电路基于TL431基准源的0V可调直流稳压电源电路1. 引言在电子设备的设计和制造过程中，直流稳压电源是不可或缺的一部分。

它们通过为电路提供稳定的、可调的直流电压，确保电子元件正常工作，并保护它们免受过电压或过流的损害。

本文将探讨基于TL431基准源的0V可调直流稳压电源电路，以及它在电子设备中的应用。

2. TL431基准源简介TL431是一种精密可调三端稳压器，广泛应用于电子设备中的电压参考和稳压电源电路。

它具有被动式三端稳压器所不具备的高精度和稳定性。

TL431通过在不同的工作条件下自动调整其输出电压，将摄氏温度特性转化为电压特性。

这使得TL431成为制造标准化可调电路的理想选择，为电子设备提供稳定可调的直流电源。

3. 基于TL431基准源的0V可调直流稳压电源电路设计与原理这个电路的设计目的是提供一个可调的直流稳压电源，其输出电压可以从0V到一定范围内的任意值进行调整。

基于TL431基准源的电路采用一个调整电阻和电位器来设置输出电压的标准值。

通过调整这些元件的值，可以达到所需的输出电压。

该电路的工作原理如下：输入电源通过一个变压器和整流电路得到直流电压，然后通过一个滤波电路获得稳定的直流电压。

这个直流电压被连接到TL431基准源的引脚，通过对调整电阻和电位器进行调整，可以设置基准源输出的参考电压。

输出电压通过一个稳压电路和输出电容器进行过滤，最后提供给需要稳定直流电压的电子设备。

4. 基于TL431基准源的0V可调直流稳压电源电路的应用基于TL431基准源的0V可调直流稳压电源电路在电子设备的各个领域都有广泛的应用。

它可以用于电信设备、工业自动化设备、计算机设备和消费电子设备等。

这个电路可以提供高精度、高稳定性的直流电压，在各种工作条件下都能保持稳定输出。

5. 个人观点和理解我个人认为基于TL431基准源的0V可调直流稳压电源电路是一种非常实用的设计。
