供热系统工况分析

浅析集中供热系统存在问题随着社会的进步,人们生活水平的不断提高,人们对室内热环境的舒适度也要求越来越高。

本文对城市集中供热做了详细的阐述,希望能给供热管理人员的日常工作起到一定帮助。

标签：集中供热问题原因城市集中供热事业正在快速的发展,目前已经进入了有史以来最好的发展时期。

当前,由于我国的经济状况的限制,还未能大量引进和使用先进技术以及设备,只是大量采用那些比较经济而且实用的普通技术与方式,让这我国的集中供热事业迅速的普及和发展,减少城市污染,节约能源和改善人民的生活水平。

目前各个城市大多都采用的方法是:把以前分散的采暖系统用一些方式直接或者间接地连系到一起,变成一个比较大的集中供热系统。

这个系统还在不断的扩大,把同区域的一些新建筑的供热系统和原有建筑的供热系统逐渐的连系起来。

用这样的方式,把我国集中供热事业快速地扩建起来,同时也充分地利用了原有的供热系统,在投资上节约很多。

但是,也给我们带来了一系列的供热质量问题。

一、常见问题1. 保温不好。

因为管理员的管理不到位,现在还普遍存在着入口支管、干管大量裸露的问题,部分地区由于地沟内比较潮湿,或因为阀门泄露,导致主干管保温材料浸水,丧失了保温的作用,从而使得保温热损失较大。

2. 用户放水三。

目前,普遍存在热用户私自放管网热水的现象,导致热网严重丢水,不但影响了管网的水力情况,流失了热量,同时给补水的除氧和水处理带来很大问题。

如果对补给水无法及时处理,容易导致管网和热设备的腐蚀。

3. 供水各支路负荷平衡。

锅炉房正常运行后,由于锅炉容量不较大,所以逐渐的扩充供暖面积。

在新增加供暖面积时,总是任意的增加支路,忽略了支路间的负荷平衡问题。

由于分水器各支路负荷相差太大,有没有有效的调节阀门,支路之间的负荷出现不平衡的现象,导致个别支路严重过热。

4. 建筑物内部存在失调和垂直失调问题。

热用户各建筑物内部也出现了不同程度不同水平失调和垂直失调状况,造成一些房间冷热不合适。

供热系统经济运行中存在的问题分析摘要：供热系统是城市必不可少的公共基础设施，在面对节能减排，加快新能源供热模式的背景下，提高供热系统的经济效益，保证其低成本、低耗能运行是当前供热管理的重要内容。

文中我国供热系统经济运行中所存在的问题作为切入点，提出解决供热系统经济运行存在问题的具体对策，以此完善我国城市供热系统的低成本、低耗能运行。

关键词: 供热系统；经济运行; 效率前言供热系统是我国城市必不可少的公共基础设施，其任务就是生产热能，服务公众。

随着我国城镇化建设规模的不断扩大以及人们生活水平的不断提高，我国供热事业也得到快速发展。

然而在供热事业快速发展的背后是能源消耗过大、经济效益不高以及管理模式粗放等问题突出，因此基于我国供给侧结构性改革及全面建成小康社会的目标，正确解决供热系统经济运行中所存在的问题是供热企业管理的重要任务之一。

文中基于多年的工作实践，就如何解决供热系统经济运行问题，提高供热综合效益而提出建议对策。

1.供热系统经济运行的概述供热系统经济运行突出经济性和生态效益性，结合我国供热系统的运行模式主要包括以下特征:1.规模化。

随着城镇化建设步伐的加快，城市供热网络的规模也在不断增加，规模化的发展降低了供热的平均成本，实现了资源的整合力度;2.效益化。

供热系统经济运行实现效益化。

一方面是城市集中供热的经济效益。

城市供热系统成本的构成主要包括设备建设费用、运行费用以及维护管理费等等，通过经济运行管理能够实现城市集中供热的经济效益。

例如通过一次性建设投入可以让更多的用户享受供热服务，从而缩短供热企业的负担。

另一方面供热系统运行的环境效益。

随着能源消耗的不断增加，环保问题成为当前工作的主要任务，例如我国北方冬季出现的雾霾天气很大原因是由于冬季供热所导致的，因此通过集中供热可以减少过去分散供热所导致的污染、噪音等问题，实现低碳能源供热;3.节能环保技术性。

与传统的分散供热模式模式，经济运行管理模式突出节能环保技术，例如通过集中供热可以更加便利的应用各种环保节能技术，实现对供热温度的自动控制。

浅析城市集中供热系统现状与管理措施摘要：社会经济的发展推动着城市化水平的不断提高，而集中供热系统是城市系统中重要的基础设施。

在人们对于居住环境要求越来越高的背景下，政府加大了在城市集中供热的投资力度，城市集中供热数量呈现出逐步提高的趋势。

但是在供热系统管理上存在的问题需要我们解决。

基于此，本文分析了城市集中供热的发展现状，并针对存在的问题提出了改进和完善城市集中供热系统管理的措施。

关键词：城市集中供热；系统管理；管理措施前言我国城市系统的集中供热也是历经多年发展方才成型的。

在我国综合实力逐渐稳步提高的影响下，加之国家重视能源的综合化利用，尤其是发电站的自身余热利用，这种种因素为接下来的城市集中供热打下了坚实的基础。

但随着城市集中供热系统规模的扩大，城市集中供热出现了许多问题。

为使中国城市集中供热系统管理的体制不断优化，提高供热质量以保障民生，对城市集中供热系统管理的改进措施进行了探索。

1、城市集中供热系统管理重要性从城市集中热源，以蒸汽或热水为介质，经供热管网向全市或其中某一地区的用户供应生活和生产用热称城市集中供热，也叫区域供热，它是城市能源建设的一项基础配套。

而城市集中供热系统管理则是城市人民政府有关部门按照各自的职责，协同供热主管部门对城市集中供热建设、运行、维护过程进行管理，以保证城市集中供热更加安全、科学、经济、高效地运行。

城市集中供热是一种新型的区域集中供热方式。

它具有很多优良特性，因此被中国北方城市广泛应用。

集中供热还具有维护简单、管理成本低、供热效果好等诸多优势，无论是在设计、施工安装还是运行过程，均需要系统性管理。

管理人员工作水平对集中供热系统的社会与经济利益有直接影响。

因此，有针对性且科学合理地对城市集中供热系统进行管理具有重要意义。

2、城市集中供热系统发展现状分析随着城市集中供热系统规模不断扩大，其产生了许多问题，如冷热不均、跑冒滴漏等。

此外，集中供热的成本也在逐年增加，很多供热企业甚至出现了较为严重的亏损，同时，政府的财政补贴压力也相应增大，这些都将使城市集中供热的可持续发展面临巨大挑战。

某小区换热站供热现状分析及改造方案郭峰发布时间：2021-09-01T03:35:36.277Z 来源：《新型城镇化》2021年12期作者：郭峰[导读] 随着供热事业的快速发展，人们对供热品质提出了更高的要求。

徐州华开热力有限公司江苏徐州 221000摘要：随着供热事业的快速发展，人们对供热品质提出了更高的要求。

老旧小区主要指 2000 年以前建成，至今仍在居住使用的建筑。

老旧小区供热系统供热效率低、品质差，不能满足供热节能发展需求。

本文以某老旧小区供热系统节能改造为例，通过工程实际项目分析介绍老旧小区节能改造技术及方法，以期对老旧小区供热系统节能改造具有工程实际参考价值。

关键词：老旧小区；节能改造；基础设施；智慧供热老旧小区具有以下特点：建筑建设年代较早，围护结构保温性能较差，传热系数相对较大，供热设备效率低、能耗高，供热计量设备少；且老旧小区供热管网中的组件缺乏应有的维护，造成供热设施不同程度的腐蚀和损坏的问题。

老旧小区的智慧化提升改造有利于实现热源、管网、换热站到楼栋热用户运行数据的实时监测，设置分类预警机制对系统异常情况及时报警，在提升热用户用热品质的同时，实现节能降耗。

现有节能改造技术分析研究供热管网的优化设计供热管网的设计包括管径选择和路由设计，管线管径的确定以保证管网运行经济合理为原则。

供热系统各支路间采用并联的方式，各并联环路扬程相等，总流量等于各并联水泵流量之和，水力计算中，管网最不利环路阻力应为设计流量下热力站、热网和最不利用户环路的阻力之和。

在供热系统中，远端沿程阻力的增大，会增加近端富裕压头值，不利于供热系统节能运行。

合理分配换热站路由设计，有利于供热系统的节能运行。

老旧小区智慧化提升老旧小区改造前存在智慧化程度低，没有信息化管理平台，无法实现远程调控、无法进行全网水力平衡调控、无法进行热量合理分配。

对老旧小区的智慧化改造需要根据现场实际运行情况、站内设备以及管理模式，从热源、换热站、管网到热用户整个供热系统的过程管理和运行管理。

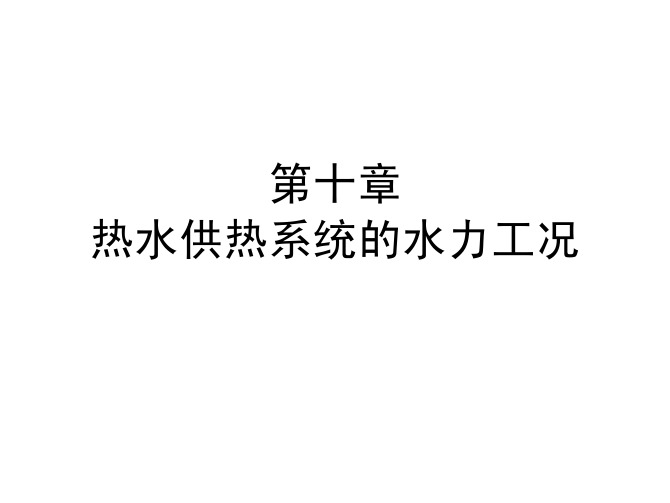

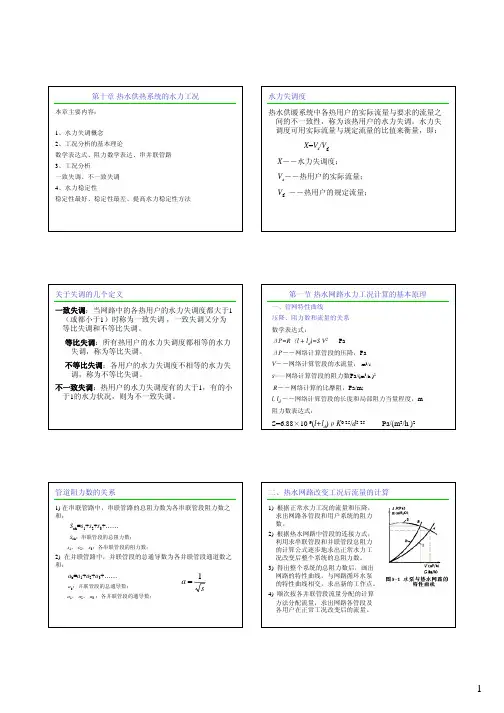

第二节热水网路水力工况分析和计算根据上述水力工况计算的基本原理，就可分析和计算热水网路的流量分配，研究它的水力失调状况。

对于整个网路系统来说，各热用户的水力失调状况是多种多样的。

当网路中各热用户的水力失调度x 都大于1(或都小于1)时，称为一致失调。

一致失调又可分为等比失调和不等比失调。

所有热用户的水力失调度x 值都相等的水力失调状况，称为等比失调。

热用户的水力失调度x 值不相等的水力失调状况，称为不等比失调。

当网路中各热用户的水力失调度有的大于1，有的小于1时，则为不一致失调。

当网路各管段和各热用户阻力数已知时，也可以用求出各用户占总流量的比例方法，来分析网路水力工况变化的规律。

如一热水网路系统有几个用户，如图10-2所示。

干线各管段的阻抗以I S 、II S …n S 表示；支线与用户的阻抗以1S 、2S …n S 表示。

网络总流量为V ，用户流量以1V 、2V 、3V …n V 表示。

利用总阻抗的概念，用户1处的AA P ∆，可用下式确定21211V S V S P n AA -==∆（10-10）式中n S -1——热用户1分支点的网路总阻抗。

由（10-10），可得出用户1占总流量的比例，即相对流量比1V 1111/S S V V V n-==（10-11）依次类推，可以得出第m 个用户的相对流量比为n n nm n n S S S S S S V -----⋅⋅⋅⋅⋅⋅==M 11m 21m m V V （10-12）由式（10-12）可以得到如下结论：(1)各用户的相对流量比仅取决于网路各管段和用户的阻力数，而与网路流量无关。

(2)第d个用户与第m个用户(m>d)之间的流量比,仅取决于用户d和用户d 以后(按水流动方向)各管段和用户的阻力数，而与用户d以前各管段和用户的阻力数无关。

下面再以几种常见的水力工况变化情况为例，根据上述的基本原理，并利用水压图，定性地分析水力失调的规律性。

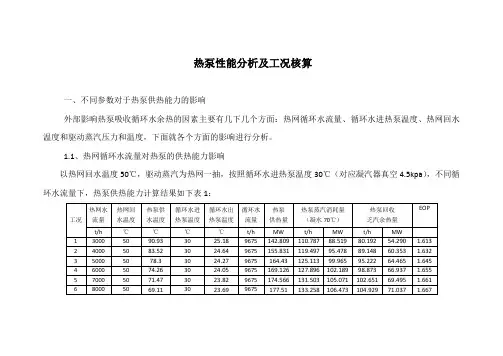

热泵性能分析及工况核算一、不同参数对于热泵供热能力的影响外部影响热泵吸收循环水余热的因素主要有几下几个方面：热网循环水流量、循环水进热泵温度、热网回水温度和驱动蒸汽压力和温度，下面就各个方面的影响进行分析。

1.1、热网循环水流量对热泵的供热能力影响以热网回水温度50℃，驱动蒸汽为热网一抽，按照循环水进热泵温度30℃（对应凝汽器真空4.5kpa），不同循环水流量下，热泵供热能力计算结果如下表1：表1按照现有参数下，在3000-6000t/h热网循环水量下，热泵回收低压缸乏汽流量在80-99t/h之间，回收余热195-241GJ/h，无法全部回收全部低压缸乏汽。

1.2、循环水回水温度对热泵的供热能力影响在表1工况下，如果按照循环水进热泵温度40.8℃（对应凝汽器真空约8kpa），不同循环水流量下，热泵供热能力计算结果如下表2：表2在汽机背压由4kpa提高至8kpa时，循环水回水温度由30℃提高至40.8℃，在3000-6000t/h热网循环水量下，与表1数据相比热泵回收低压缸乏汽流量提高至95-134t/h，回收余热231-328GJ/h，多吸收乏汽15-35t/h，多回收循环水余热36-87GJ/h。

由于8Kpa背压对应低压缸最小流量293t/h，热泵无法吸收全部低压缸乏汽。

按照汽机厂家提供的低压缸最小流量与背压曲线提供数据如下：在背压提高至8kpa后，低压缸最小流量将升高至293t/h，总的可抽汽量减少173t/h，折合最大供热能力将减少500GJ/h。

1.3、热网回水温度对热泵的供热能力影响在表2工况的情况下，若热网回水温度降低至45℃，不同循环水流量下，热泵供热能力计算结果如下表3：可看出，与表2数据相比在热网回水温度降低5℃后，在3000-6000t/h热网循环水量下，热泵回收低压缸乏汽流量提高至106-150t/h，回收余热258-367GJ/h，多吸收乏汽11-16t/h，多回收循环水余热27-39GJ/h。
