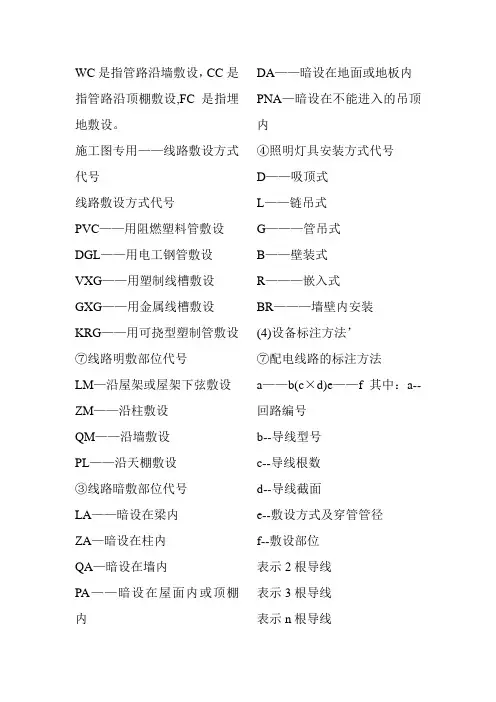

WC是指管路沿墙敷设，CC是指管路沿顶棚敷设,FC是指埋地敷设。

施工图专用——线路敷设方式代号线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯=========以下为"版主"补充说明============图中线缆敷设编号：FPC：线缆穿PVC管敷设；SC:线缆穿钢管敷设；FC：暗敷设在地面内；WC：暗敷设在墙内；CE：沿天棚面或顶板面敷设；CC：暗敷设在顶板内；ACC：暗敷设在不能进人的吊顶内；SCE:在吊顶内敷设。

管路绝缘方式：∙目前国内外埋地钢管所采用的防腐绝缘层种类很多，有沥青绝缘层、聚氯乙烯包扎带、防腐胶带、塑料薄膜涂层、酚醛泡沫树脂等塑料绝缘层、环氧粉末喷涂、搪瓷涂层和水泥砂浆涂层等。

∙沥青是埋地管道中应用最多和效果较好的防腐材料。

现有的沥青防腐涂料定型产品有煤焦油瓷漆、石油沥青漆、环氧煤沥青等。

∙煤焦油沥青具有抗细菌腐蚀的特点，但有毒性。

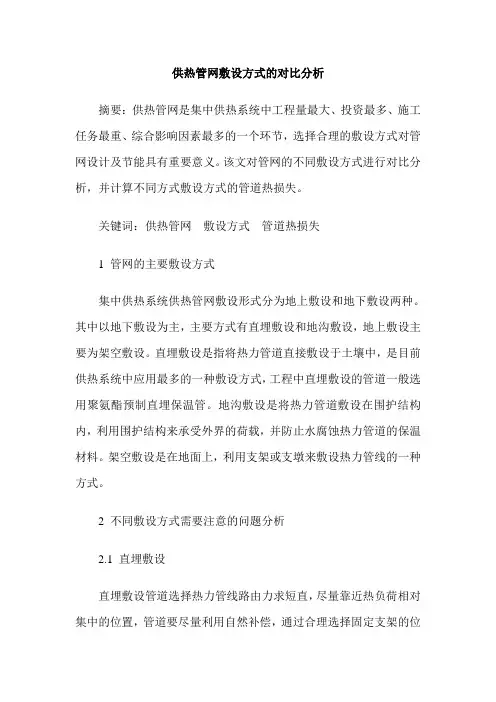

供热管网敷设方式的对比分析摘要：供热管网是集中供热系统中工程量最大、投资最多、施工任务最重、综合影响因素最多的一个环节，选择合理的敷设方式对管网设计及节能具有重要意义。

该文对管网的不同敷设方式进行对比分析，并计算不同方式敷设方式的管道热损失。

关键词：供热管网敷设方式管道热损失1 管网的主要敷设方式集中供热系统供热管网敷设形式分为地上敷设和地下敷设两种。

其中以地下敷设为主，主要方式有直埋敷设和地沟敷设，地上敷设主要为架空敷设。

直埋敷设是指将热力管道直接敷设于土壤中，是目前供热系统中应用最多的一种敷设方式，工程中直埋敷设的管道一般选用聚氨酯预制直埋保温管。

地沟敷设是将热力管道敷设在围护结构内，利用围护结构来承受外界的荷载，并防止水腐蚀热力管道的保温材料。

架空敷设是在地面上，利用支架或支墩来敷设热力管线的一种方式。

2 不同敷设方式需要注意的问题分析2.1 直埋敷设直埋敷设管道选择热力管线路由力求短直，尽量靠近热负荷相对集中的位置，管道要尽量利用自然补偿，通过合理选择固定支架的位置来减少固定支架的推力，从而减少管网的危险点及初投资。

直埋敷设的管道为了减少摩擦力，管道周围需要进行填沙，填沙量不小于200?mm。

2.2 地沟敷设尽量避免其他管道与热力管道同沟敷设，如特殊情况下热力管道与其他管道同沟敷设时，要做好其他管道的保温。

通行地沟应设置通风，使地沟内温度不超过40?℃，并按照规范要求设置事故人孔。

当采用地沟型预制保温管道时，地沟内支架处管道的保温需要做特殊处理，做好地沟的防水工作。

3 不同敷设方式优缺点对比分析不同敷设方式优缺点对比分析表见表1，通过对比表中各种敷设方式的优缺点，可以看出直埋敷设无论从施工工程量，还是管网的建设投资都是最优选择方案。

4 直埋敷设与地沟敷设管道热损失计算热源在输送过程中，很大一部分热量损耗在于管道的散热损失，因此在选择管网的敷设方式时，管道的热损失是重要的参考因素。

目前城市集中供热系统中以直埋敷设和地沟敷设为主要方式，因此本文以直埋和地沟敷设的管道为计算对象，分析两种敷设方式的管道热损失情况。

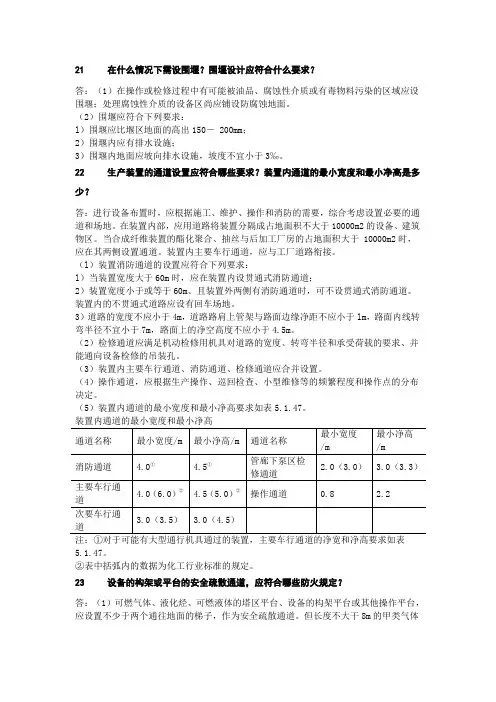

21在什么情况下需设围堰？围堰设计应符合什么要求？答：（1）在操作或检修过程中有可能被油品、腐蚀性介质或有毒物料污染的区域应设围堰；处理腐蚀性介质的设备区尚应铺设防腐蚀地面。

（2）围堰应符合下列要求：l）围堰应比堰区地面的高出150－ 200mm；2）围堰内应有排水设施；3）围堰内地面应坡向排水设施，坡度不宜小于3‰。

22生产装置的通道设置应符合哪些要求？装置内通道的最小宽度和最小净高是多少？答：进行设备布置时，应根据施工、维护、操作和消防的需要，综合考虑设置必要的通道和场地。

在装置内部，应用道路将装置分隔成占地面积不大于10000m2的设备、建筑物区。

当合成纤维装置的酯化聚合、抽丝与后加工厂房的占地面积大于 10000m2时，应在其两侧设置通道。

装置内主要车行通道，应与工厂道路衔接。

（l）装置消防通道的设置应符合下列要求：l）当装置宽度大于60m时，应在装置内设贯通式消防通道；2）装置宽度小于或等于60m、且装置外两侧有消防通道时，可不设贯通式消防通道。

装置内的不贯通式道路应设有回车场地。

3）道路的宽度不应小于4m，道路路肩上管架与路面边缘净距不应小于lm，路面内线转弯半径不宜小于7m，路面上的净空高度不应小于4.5m。

（2）检修通道应满足机动检修用机具对道路的宽度、转弯半径和承受荷载的要求、并能通向设备检修的吊装孔。

（3）装置内主要车行通道、消防通道、检修通道应合并设置。

（4）操作通道，应根据生产操作、巡回检查、小型维修等的频繁程度和操作点的分布决定。

（5）装置内通道的最小宽度和最小净高要求如表5.1.47。

注：①对于可能有大型通行机具通过的装置，主要车行通道的净宽和净高要求如表5.1.47。

②表中括弧内的数据为化工行业标准的规定。

23设备的构架或平台的安全疏散通道，应符合哪些防火规定？答：（1）可燃气体、液化烃、可燃液体的塔区平台、设备的构架平台或其他操作平台，应设置不少于两个通往地面的梯子，作为安全疏散通道。

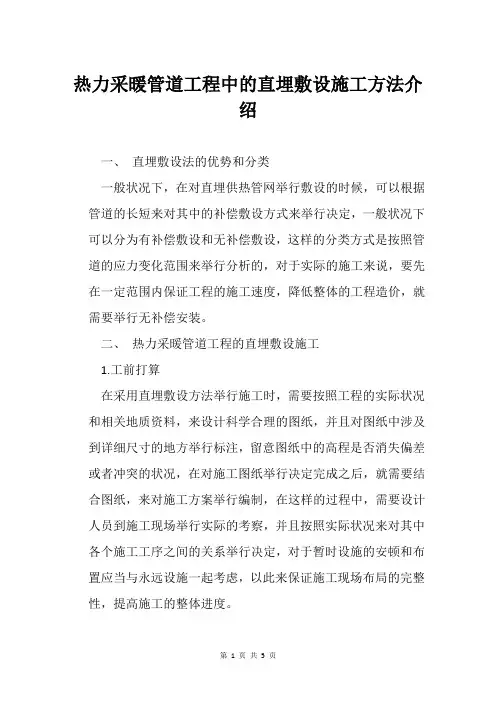

热力采暖管道工程中的直埋敷设施工方法介绍一、直埋敷设法的优势和分类一般状况下，在对直埋供热管网举行敷设的时候，可以根据管道的长短来对其中的补偿敷设方式来举行决定，一般状况下可以分为有补偿敷设和无补偿敷设，这样的分类方式是按照管道的应力变化范围来举行分析的，对于实际的施工来说，要先在一定范围内保证工程的施工速度，降低整体的工程造价，就需要举行无补偿安装。

二、热力采暖管道工程的直埋敷设施工1.工前打算在采用直埋敷设方法举行施工时，需要按照工程的实际状况和相关地质资料，来设计科学合理的图纸，并且对图纸中涉及到详细尺寸的地方举行标注，留意图纸中的高程是否消失偏差或者冲突的状况，在对施工图纸举行决定完成之后，就需要结合图纸，来对施工方案举行编制，在这样的过程中，需要设计人员到施工现场举行实际的考察，并且按照实际状况来对其中各个施工工序之间的关系举行决定，对于暂时设施的安顿和布置应当与永远设施一起考虑，以此来保证施工现场布局的完整性，提高施工的整体进度。

2.详细的施工阶段举行热力管道直埋敷设的施工工序较为复杂，其中也包括需要留意的地方，主要体现在以下几个方面：(1)沟槽开挖。

在对沟槽举行开挖的过程中，需要按照施工的实际方案来对沟槽的深度和宽度举行决定，并且按照施工现场的实际状况来对沟槽底部的最小开挖宽度举行决定;第二在对沟槽举行开挖之前，需要施工人员对所要开挖区域的土质状况举行勘察，以此来保证土基的整体稳定性和强度，在沟槽较大的状况下，可以采用机械开挖的方式来举行，但需要留意，当所开挖深度与要求深度相差20cm的时候，需要举行人工开挖;最后施工人员需要按照沟槽的实际大小和管道的实际状况，来决定需要回填的土量，并且把多余的土方直接放弃，以此来保证沟槽开挖的整体平安性。

(2)基础施工。

按照施工方案将土方开挖到所需要的高程之后，就需要对场地举行平整，并且对腰桩举行测量，为了提高基础的整体承载力，可以对其举行夯实处理，在土地承载力达到一定程度的时候，需要在场地上面铺设一层灰土垫层，并且由监理工程师举行检查，在检查完成之后铺设砂土层，以此来削减对管道的损害。

采暖管道敷设方案在建筑物的采暖系统中，采暖管道的敷设方案是一个至关重要的环节。

合理的敷设方案不仅可以保证供暖效果，还能提高能源利用效率和系统的可靠性。

本文将探讨几种常见的采暖管道敷设方案，以供参考。

一、单管供暖系统单管供暖系统是一种简便、经济的采暖管道敷设方案。

该方案将采暖管道布置为一主回路，从热源处开始，依次连接每个供暖终端，最后回到热源处。

通过设置设备如热力阀来调节每个供暖终端的温度。

这种敷设方案适用于小型建筑物，其中每个供暖终端的热负荷相对均匀。

二、双管供暖系统双管供暖系统是一种相对复杂但更为灵活的敷设方案。

该方案将采暖管道布置为两个并行的回路，一个回路负责供应热水，另一个回路负责回收冷水。

这种敷设方案可以实现不同供暖终端的独立调节，提高供暖系统的控制性能。

双管供暖系统适用于大型建筑物或需要分区控制供暖的场所。

三、辐射供暖系统辐射供暖系统是一种通过辐射传热方式来供暖的敷设方案。

该方案将采暖管道布置在室内的墙壁、地板或天花板中，通过辐射传热给室内提供热量。

辐射供暖系统具有较高的供暖效果和舒适度，因为它可以避免传统的空气对流引起的冷热不均。

此外，辐射供暖系统还可以节约能源，因为它可以在较低的供水温度下提供足够的热量。

四、夹套供暖系统夹套供暖系统是一种将采暖管道直接嵌入建筑结构中的敷设方案。

该方案通过夹套内的热水来为建筑物提供供暖。

夹套供暖系统的优点是可以有效地利用建筑结构的传热性能，提高供暖效果。

然而，该系统的敷设过程较为复杂，需要在建筑结构设计时提前考虑，因此适用于新建建筑或进行大规模改造的场所。

综上所述，采暖管道的敷设方案应根据具体的建筑物特点和需求来选择。

单管供暖系统适用于小型建筑物，双管供暖系统适用于大型建筑物或需要分区控制供暖的场所。

辐射供暖系统可以提供更高的供暖效果和舒适度，夹套供暖系统可以有效利用建筑结构的传热性能。

选择适合的敷设方案可以提高供暖系统的性能和可靠性，为用户提供更好的供暖体验。

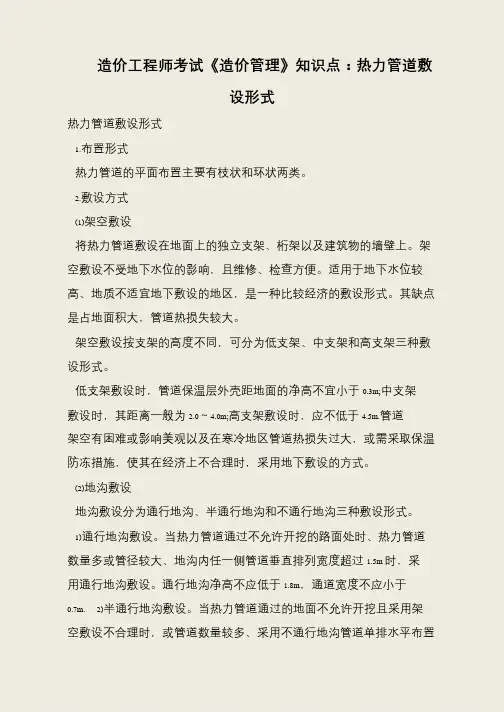

造价工程师考试《造价管理》知识点：热力管道敷
设形式
热力管道敷设形式
1.布置形式
热力管道的平面布置主要有枝状和环状两类。

2.敷设方式
(1)架空敷设
将热力管道敷设在地面上的独立支架、桁架以及建筑物的墙壁上。

架空敷设不受地下水位的影响，且维修、检查方便。

适用于地下水位较高、地质不适宜地下敷设的地区，是一种比较经济的敷设形式。

其缺点是占地面积大，管道热损失较大。

架空敷设按支架的高度不同，可分为低支架、中支架和高支架三种敷设形式。

低支架敷设时，管道保温层外壳距地面的净高不宜小于0.3m;中支架敷设时，其距离一般为2.0～4.0m;高支架敷设时，应不低于4.5m.管道架空有困难或影响美观以及在寒冷地区管道热损失过大，或需采取保温防冻措施，使其在经济上不合理时，采用地下敷设的方式。

(2)地沟敷设
地沟敷设分为通行地沟、半通行地沟和不通行地沟三种敷设形式。

1)通行地沟敷设。

当热力管道通过不允许开挖的路面处时、热力管道数量多或管径较大、地沟内任一侧管道垂直排列宽度超过1.5m 时，采用通行地沟敷设。

通行地沟净高不应低于1.8m，通道宽度不应小于
0.7m. 2)半通行地沟敷设。

当热力管道通过的地面不允许开挖且采用架空敷设不合理时，或管道数量较多、采用不通行地沟管道单排水平布置。

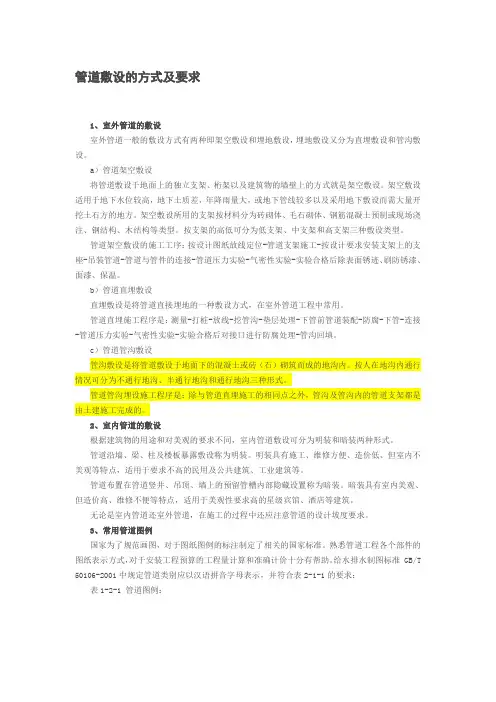

管道敷设的方式及要求1、室外管道的敷设室外管道一般的敷设方式有两种即架空敷设和埋地敷设，埋地敷设又分为直埋敷设和管沟敷设。

a）管道架空敷设将管道敷设于地面上的独立支架、桁架以及建筑物的墙壁上的方式就是架空敷设。

架空敷设适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地方。

架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或现场浇注、钢结构、木结构等类型。

按支架的高低可分为低支架、中支架和高支架三种敷设类型。

管道架空敷设的施工工序：按设计图纸放线定位-管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温。

b）管道直埋敷设直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。

管道直埋施工程序是：测量-打桩-放线-挖管沟-垫层处理-下管前管道装配-防腐-下管-连接-管道压力实验-气密性实验-实验合格后对接口进行防腐处理-管沟回填。

c）管道管沟敷设管沟敷设是将管道敷设于地面下的混凝土或砖（石）砌筑而成的地沟内。

按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。

管道管沟埋设施工程序是：除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。

2、室内管道的敷设根据建筑物的用途和对美观的要求不同，室内管道敷设可分为明装和暗装两种形式。

管道沿墙、梁、柱及楼板暴露敷设称为明装。

明装具有施工、维修方便、造价低、但室内不美观等特点，适用于要求不高的民用及公共建筑、工业建筑等。

管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。

暗装具有室内美观、但造价高、维修不便等特点，适用于美观性要求高的星级宾馆、酒店等建筑。

无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。

3、常用管道图例国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。

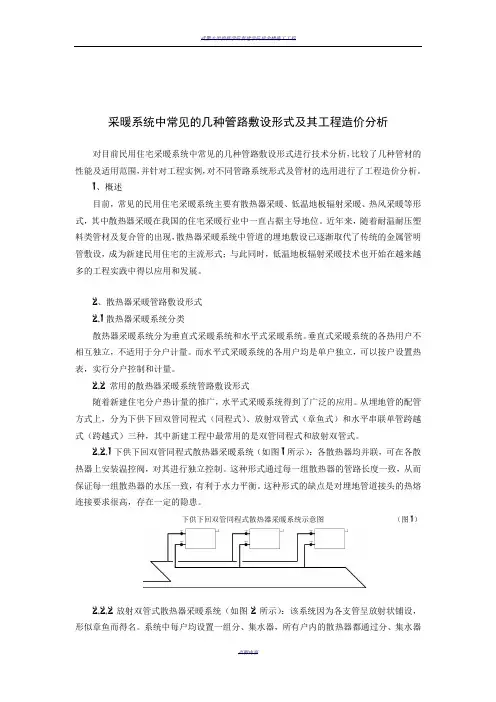

采暖系统中常见的几种管路敷设形式及其工程造价分析对目前民用住宅采暖系统中常见的几种管路敷设形式进行技术分析，比较了几种管材的性能及适用范围，并针对工程实例，对不同管路系统形式及管材的选用进行了工程造价分析。

1、概述目前，常见的民用住宅采暖系统主要有散热器采暖、低温地板辐射采暖、热风采暖等形式，其中散热器采暖在我国的住宅采暖行业中一直占据主导地位。

近年来，随着耐温耐压塑料类管材及复合管的出现，散热器采暖系统中管道的埋地敷设已逐渐取代了传统的金属管明管敷设，成为新建民用住宅的主流形式；与此同时，低温地板辐射采暖技术也开始在越来越多的工程实践中得以应用和发展。

2、散热器采暖管路敷设形式2.1散热器采暖系统分类散热器采暖系统分为垂直式采暖系统和水平式采暖系统。

垂直式采暖系统的各热用户不相互独立，不适用于分户计量。

而水平式采暖系统的各用户均是单户独立，可以按户设置热表，实行分户控制和计量。

2.2 常用的散热器采暖系统管路敷设形式随着新建住宅分户热计量的推广，水平式采暖系统得到了广泛的应用。

从埋地管的配管方式上，分为下供下回双管同程式（同程式）、放射双管式（章鱼式）和水平串联单管跨越式（跨越式）三种，其中新建工程中最常用的是双管同程式和放射双管式。

2.2.1下供下回双管同程式散热器采暖系统（如图1所示）：各散热器均并联，可在各散热器上安装温控阀，对其进行独立控制。

这种形式通过每一组散热器的管路长度一致，从而保证每一组散热器的水压一致，有利于水力平衡。

这种形式的缺点是对埋地管道接头的热熔连接要求很高，存在一定的隐患。

下供下回双管同程式散热器采暖系统示意图（图1）2.2.2放射双管式散热器采暖系统（如图2所示）：该系统因为各支管呈放射状铺设，形似章鱼而得名。

系统中每户均设置一组分、集水器，所有户内的散热器都通过分、集水器直接与主管连接，所有支管均敷设在地板垫层内，管道使用整管，埋地部分不存在任何接头，是目前较为安全稳定的一种形式，已逐渐开始在工程中推广。

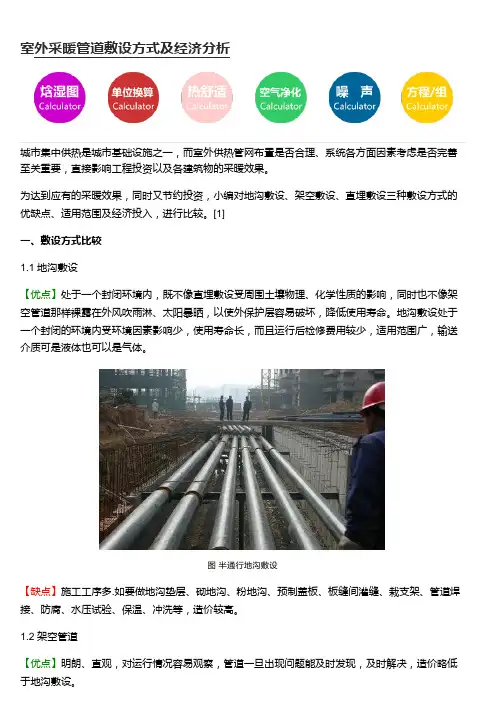

室外采暖管道敷设方式及经济分析城市集中供热是城市基础设施之一，而室外供热管网布置是否合理、系统各方面因素考虑是否完善至关重要，直接影响工程投资以及各建筑物的采暖效果。

为达到应有的采暖效果，同时又节约投资，小编对地沟敷设、架空敷设、直埋敷设三种敷设方式的优缺点、适用范围及经济投入，进行比较。

[1]一、敷设方式比较1.1 地沟敷设【优点】处于一个封闭环境内，既不像直埋敷设受周围土壤物理、化学性质的影响，同时也不像架空管道那样裸露在外风吹雨淋、太阳暴晒，以使外保护层容易破坏，降低使用寿命。

地沟敷设处于一个封闭的环境内受环境因素影响少，使用寿命长，而且运行后检修费用较少，适用范围广，输送介质可是液体也可以是气体。

图半通行地沟敷设【缺点】施工工序多.如要做地沟垫层、砌地沟、粉地沟、预制盖板、板缝间灌缝、栽支架、管道焊接、防腐、水压试验、保温、冲洗等，造价较高。

1.2 架空管道【优点】明朗、直观，对运行情况容易观察，管道一旦出现问题能及时发现，及时解决，造价略低于地沟敷设。

【缺点】不太美观，尤其是民用建筑，如住宅、宾馆、学校教学楼等，影响整体外观效果，即使在工业建筑中，在设计架空敷设管道时，还要考虑管道横跨道路特种车辆通过时的安全等因素.因管道暴露在外风吹雨淋、阳光照射，环境条件较恶劣，所以，保温层外的保护层在选择上要有一定的讲究。

1.3 直埋敷设【优点】施工方便，工序较少，造价低，施工难度小，占地少，便于赶工期，有利于保护环境，可用于工业建筑，也可用于民用建筑；热损耗低；保护层采用玻璃钢可以降低保温材料的吸水率，防腐、绝缘性能好、使用寿命长；聚氨酯硬质泡沫保温是现场发泡，它与钢管外皮紧密结合，可防止水和有腐蚀性的物质渗入，起到良好的防腐作用。

【缺点】使用范围受限制，用热水取暖系统者较多，对腐蚀性较强的土质不宜采用，地下水位较高的地区也不用。

对输送的介质也有要求，通常用在热水采暖系统中。

二、经济性分析现将地沟敷设、架空敷设、直埋敷设三种敷设形式具体造价分析，其造价工艺标准按《建筑设备安装分项工程施工工艺标准》执行，管道采用108无缝钢管。

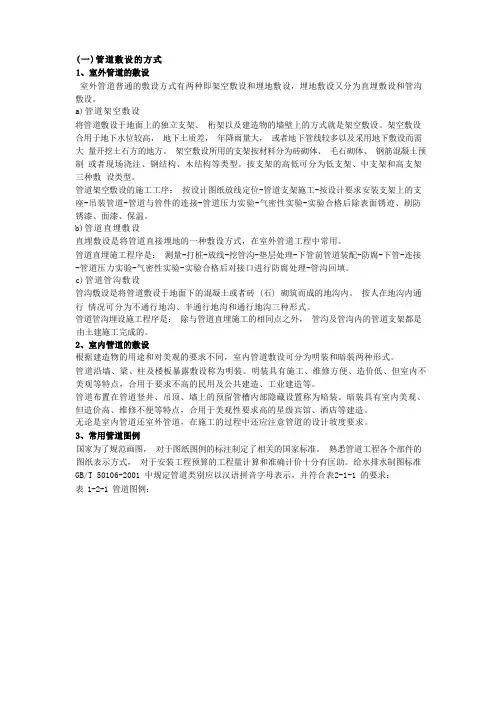

室外管道普通的敷设方式有两种即架空敷设和埋地敷设，埋地敷设又分为直埋敷设和管沟敷设。

a)管道架空敷设将管道敷设于地面上的独立支架、桁架以及建造物的墙壁上的方式就是架空敷设。

架空敷设合用于地下水位较高，地下土质差，年降雨量大，或者地下管线较多以及采用地下敷设而需大量开挖土石方的地方。

架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或者现场浇注、钢结构、木结构等类型。

按支架的高低可分为低支架、中支架和高支架三种敷设类型。

管道架空敷设的施工工序：按设计图纸放线定位-管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温。

b)管道直埋敷设直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。

管道直埋施工程序是：测量-打桩-放线-挖管沟-垫层处理-下管前管道装配-防腐-下管-连接-管道压力实验-气密性实验-实验合格后对接口进行防腐处理-管沟回填。

c)管道管沟敷设管沟敷设是将管道敷设于地面下的混凝土或者砖 (石) 砌筑而成的地沟内。

按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。

管道管沟埋设施工程序是：除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。

根据建造物的用途和对美观的要求不同，室内管道敷设可分为明装和暗装两种形式。

管道沿墙、梁、柱及楼板暴露敷设称为明装。

明装具有施工、维修方便、造价低、但室内不美观等特点，合用于要求不高的民用及公共建造、工业建造等。

管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。

暗装具有室内美观、但造价高、维修不便等特点，合用于美观性要求高的星级宾馆、酒店等建造。

无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。

国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。

熟悉管道工程各个部件的图纸表示方式，对于安装工程预算的工程量计算和准确计价十分有匡助。

探讨民用建筑室外采暖管网敷设通过对不同采暖管网敷设方式的比较，选出适合于民用建筑室外采暖管网的敷设方式。

并对直埋保温管道的选择、埋设方式及管道补偿方式等进行了介绍与分析。

提出了设计中的注意事项，以满足规范要求，并延长采暖管网的使用寿命。

标签：采暖管网；直埋敷设；补偿方式；设计优化在民用建筑室外采暖管网的敷设工程中，常用的敷设方式有室外架空敷设、地沟敷设、及直埋敷设三种敷设方式。

由于地沟敷设使用建筑材料较多，工程量大，工期长，且容易与供水、排水管道、电缆等交叉，会给施工带来很大难度。

1民用建筑室外采暖管网敷设方式的选择对民用建筑的采暖管网来说，一般是由热源接至小区换热站进行二次换热。

从而达到供暖要求。

现在除了一些老居民区之外，民用建筑室外采暖管网一般均采用直埋敷设方式进行敷设。

采暖管网直埋敷设技术通过近几十年的发展，技术已经相当成熟。

采暖管网直埋敷设相比其他敷设方式来说，工程造价较低，热损小。

由于是采用预制直埋保温管，因此管道使用寿命较长，绝缘性能好，占地少，施工快。

综上所述，在民用建筑室外采暖管网的设计过程中，采用直埋敷设技术是相对来说比较好的一种选择。

既保证了小区居民的安全，又不影响小区的美观度，同时降低了投资成本。

总之，民用建筑室外采暖管网使用直埋敷设，和其他敷设方式相比，有很大的优越性，因此，这种技术被广泛地应用于工程上，并在实践中不断得到完善与发展。

2采暖管网直埋敷设的方法通过近几十年技术的发展和设备的改良，现在直埋管道的敷设方式主要有无补偿直埋敷设和有补偿直埋敷设。

有偿敷设可以用于各种供热系统，而无偿敷设是有一些限制性条件的。

下面对采暖管网的有偿直埋敷设和无补偿直埋敷设进行比较。

2.1从管道工程施工和成本看，采暖管网无补偿敷设的安装速度更快，且成本较低。

但从工程造价方面来看，采暖管网无补偿敷设对施工质量的要求较高，对现场设备的要求交多。

2.2在设计方法上，无补偿敷设的设计方法采用盈利分类法对管道进行应力分析和计算。

第1篇一、引言安装工程是建筑工程的重要组成部分，其质量直接影响到整个建筑物的使用功能和安全性。

敷设方式作为安装工程的重要环节，对于工程的质量和效果起着至关重要的作用。

本文将对常见的安装工程敷设方式进行汇总，以供相关人员参考。

二、管道敷设方式1. 地下敷设地下敷设是将管道埋设在地下，适用于地下空间有限、地面建筑物密集的地区。

地下敷设分为直埋敷设和管沟敷设两种方式。

（1）直埋敷设：将管道直接埋设在土层中，适用于小口径管道、无腐蚀性介质、土壤条件较好的情况。

（2）管沟敷设：在地下开挖管沟，将管道铺设在管沟内，适用于大口径管道、有腐蚀性介质、土壤条件较差的情况。

2. 地上敷设地上敷设是将管道铺设在地面或建筑物顶部，适用于地面空间充足、建筑物高度较高的地区。

地上敷设分为架空敷设和地面敷设两种方式。

（1）架空敷设：将管道悬挂在支架或吊架上，适用于管道长度较短、跨越建筑物或道路等情况。

（2）地面敷设：将管道铺设在地面，适用于管道长度较长、地面空间充足的情况。

3. 穿越敷设穿越敷设是将管道穿越建筑物、道路、桥梁等障碍物，适用于管道需穿越障碍物的情况。

穿越敷设分为地下穿越和地面穿越两种方式。

（1）地下穿越：在地下开挖隧道或管廊，将管道穿越障碍物。

（2）地面穿越：在地面开挖沟槽，将管道穿越障碍物。

三、电缆敷设方式1. 地下敷设电缆地下敷设是将电缆埋设在地下，适用于地下空间有限、地面建筑物密集的地区。

电缆地下敷设分为直埋敷设、管沟敷设和电缆隧道敷设三种方式。

（1）直埋敷设：将电缆直接埋设在土层中，适用于小口径电缆、无腐蚀性介质、土壤条件较好的情况。

（2）管沟敷设：在地下开挖管沟，将电缆铺设在管沟内，适用于大口径电缆、有腐蚀性介质、土壤条件较差的情况。

（3）电缆隧道敷设：在地下开挖隧道，将电缆铺设在隧道内，适用于长距离、大口径电缆敷设。

2. 地上敷设电缆地上敷设是将电缆铺设在地面或建筑物顶部，适用于地面空间充足、建筑物高度较高的地区。

供热管网的敷设方式供热管网的敷设方式分地上敷设和地下敷设两大类，地上敷设是将供热管道敷设在地面上独立的或桁架式的支架上，又称架空敷设。

地下敷设分为地沟敷设和直埋敷设，地沟敷设是将管道敷设在地下管沟内，直埋敷设是将管道直接埋设在土壤里。

一、地上敷设1.低支架敷设：在不妨碍交通，不影响厂区扩建的地段可采用低支架敷设。

低支架敷设大多沿工厂围墙或平行公路、铁路布置，管道保温结构底部距地面的净高不小于0.3米，以防雨、雪的侵蚀。

支架一般采用毛石砌筑或混凝土浇注，如图12-3所示。

2.中支架敷设：在人行频繁，非机动车辆通行的地方采用。

如图12-4所示，中支架敷设的管道保温结构底部距地面的净高为2.5～4.0米，支架一般采用钢筋混凝土浇（或）预制或钢结构。

3.高支架敷设在管道跨越公路或铁路时采用。

如图12-5所示，高支架敷设的管道保温结构底部距地面的净高为4.5～6.0米，支架通常采用钢结构或钢筋混凝土结构。

u地上敷设的管道不受地下水位和土质的影响，使用寿命长，管道坡度易于保证，所需的放水、排气设备少，可充分使用工作可靠、构造简单的方形补偿器，且土方量小，维护管理方便，但占地面积大，管道热损失大，不够美观。

二、地沟敷设将管道敷设在地沟内，使管道不受外力的作用和水的侵袭，保护管道的保温结构，并使管道能自由伸缩。

管道的地沟底板采用素混凝土或钢筋混凝土结构，沟壁采用砖砌结构或毛石砌筑，地沟盖板为钢筋混凝土结构。

供热管道的地沟按其功用和结构尺寸，分通行地沟、半通行地沟和不通行地沟。

1.通行地沟通行地沟是工作人员可自由通过，并能保证检修、更换管道等操作的地沟。

其土方工程量大，建设投资高，仅在特殊或必要场合采用。

通行地沟的净高不低于1.8m，人行通道净宽不小于0.6m，如图12-6所示。

2.半通行地沟半通行地沟是工作人员能弯腰行走，进行一般管道维修工作的地沟。

地沟净高不小于1.4m，人行通道净宽不小于0.5~0.7m，如图12-7所示。

管道敷设方式管道敷设可分为明装和暗设两种方式。

在布置管道时，可根据生产的性质，被输送介质的性质以及操作、安装、检修的情况来确定管道是明装还是暗设。

2.1明装2.1.1沿墙敷设：室内墙壁一般有三个地区可供敷设管道用。

（1 ）窗台下；（2 ）两窗之间的空隙处；（3 ）窗的上部与梁的中间地带。

但应注意，对于推力和震动大的管道不宜采用这种敷设方式。

2.1.2楼板下敷设：这种敷设方式一般要求管道沿主梁敷设，以避免管道吊在楼板上，使楼板承受集中荷载。

对于小直径的管道，如果每个吊3架的负荷不超过0.98×10牛顿（100公斤力）时，可以吊在楼板下。

2.1.3靠柱敷设：柱子能承受管道传来的震动与轴向推力，因此靠柱子敷设管道也是适宜的，特别是对蒸汽、水、压缩空气等辅助管道的总管更为适用。

2.1.4沿设备敷设：一般在较大的钢制设备上敷设，且多为垂直安装。

当与设备连接的管道距附近建筑物的墙或柱较远，而离地面或楼板面又比较高，管道不易固定，而设备又能支承管道的负荷时，可以沿设备外壁敷设：（1）管道支架可直接焊在设备外壳上。

（2）若设备有衬里或要进行热处理时，则管架应在制作设备外壳时预留搭子，以便在管道安装时用螺栓来固定管架。

上述两种情况都应向设备专业提出条件。

2.1.5沿操作平台敷设：与操作平台上的设备连接的管道，一般可沿操作平台旁或平台下进行敷设，沿钢平台敷设的管道，其管架与钢平台可用焊接或螺栓连接，沿钢筋混凝土操作平台敷设的管道，其管架应在土建施工时预埋。

2.1.6沿地面或楼面敷设：根据设备布置的情况以及为了缩短管道的长度，管道也可沿地面或楼板面敷设，但应安装在隐蔽的地方，以免挡路或影响操作。

管道最低点应比地面或楼面高100～150mm。

如管道必须横过通道敷设，则应在通道处设保护装置。

但在下述情况下，管道距地面高度应酌情考虑。

（1 ）管道上有调节阀组时，应按调节阀组安装规定。

（2 ）管底有导淋时应适当地提高管道与地面（楼面）的距离。
