思科模拟器交换机的使用教程详解
思科模拟器是网络工程师经常使用的网络实验模拟软件，它可以很快捷的模拟网络中的各种设备(交换机、路由器、台式电脑、笔记本电脑、服务器、网络云)，搭建各种网络环境，模拟网络拓扑结构等。
下面是小编整理的思科模拟器交换机使用教程，供您参考。
思科模拟器交换机使用教程
打开Cisco Packet Tracer，点击【交换机】，选择2960交换机，按住鼠标左键拖动到工作区。
这里有很多类型的交换机，其它类型的天使以后慢慢和大家讲解。
用同样的方法，拖动几台主机到工作区，如图所示，具体操作方法不再赘述
选择直通线，连接电脑和交换机的快速以太网端口
同理，依次连接电脑和交换机，刚连接交换机一侧节点是橘红色的，表示不通，稍等片刻，加载线缆之后就会变为绿色
直接点击主机名字，修改主机名字直接为IP地址。
这是一个很好的习惯，以后网络环境越来越复杂，像这样做可以更加清晰知道计算机所处状态
直接双击主机，依次设置每台主机的IP地址，这里都将它们设置在同一个网段
打开任意主机的【任务提示符】输入：ping 192.168.1.2，测试网络联通情况，发现无需其它配置网络已经可以互相通讯了
不落泪的天使1原创整理，请尊重小编的辛苦耕耘。
思科交换机的相关文章：
1.cisco交换机设置
2.cisco交换机时间设置时间
3.思科cisco怎么配置WEB网管
4.Cisco常用的路由器交换机配置命令。
交换机基本配置
一、连接线路；
1、配置机rs232——>交换机console端口；如图1-1。
2、PC1（非配置机），连接以太网口；如图1-1。
图1-1 交换机配置连接图
二、配置入口
1、点击配置机进入，选择terminal
图1-2 terminal入口
2、弹出以上窗口，默认设置，一般不需要修改，点击确定，如图1-3。
图1-3
三、配置要求
1、一般用户模式switch>
——>特权模式，输入enable进入switch#
——>全局模式，输入conf t进入switch（config）#
——>端口模式，输入int f0/1进入switch（config-if）#
图1-4 不同模式切换
2、更改交换机名称，在全局模式下进行，输入hostname 31641
恢复交换机名称：在全局模式下进行，输入no hostname 31641
图1-5 更改和取消更改交换机名称
3、端口开关
在该端口模式下进行，输入shutdown关闭该端口，接口端头指示灯变红。
恢复端口开关，在该端口模式下进行，输入no shutdown，接口端头指示灯变绿。
图1-6 关闭端口
4、取消/设置密码
在全局模式下进行，输入enable password 31641，在一般用户模式下进入特权模式需要输入该密码。
取消设置密码：在全局模式下进行，输入no enable password
备注：
Ctrl+z 退出到特权模式
Exit返回到上一级
Tab键补全命令
Ctrl+shift+6 中止命令运行。
思科模拟器交换机配置
工具/原料
一台电脑
一个思科模拟器软件
方法/步骤
首先呢，下载并打开思科模拟器软件，在思科模拟器上找到Cisco 2960交换机一台，PC 2台，直通线若干条，进行连接配置。
规划设计，设计并配置计算机的IP地址，子网掩码，连接到交换机的端口，使用类
型都是直通线，设计并配置PC0的IP地址，子网掩码，网关分别为
192.168.10.11,255.255.255.0，192.168.10.1,pc1的IP地址，子网掩码，默认网关为192.168.10.12，255.255.255.0,192.168.10.1.
然后配置交换机的名称，方便自己的记忆，我们可以用”hostname *"进行对交换机
的名字配置，前提是要在交换机的全局配置模式下配置。
配置交换机的端口，在交换机的全局模式下输入“int 端口号”，然后启用配置模式
为“access”，配置命令为“switch mode access”
查看交换机端口状态信息，使用“show interface"可以查看交换机端口信息，双工
模式和速率，最重要的一点可以利用查看端口来对交换机进行维护。
除了会配置交换机的端口，也要学会对端口启用安全状态，首先利用”show mac-address-table",然后指定PC哪个端口启用安全。
感谢您的阅读，祝您生活愉快。
交换机的配置课程名称：计算机网络实用技术 实验题目：交换机的配置实验目的：掌握交换机的配置方法。
实验设备：计算机1台、Cisco Packet Tracer 模拟软件1套。
实验内容：1、交换机命令模式间的切换。
2、交换机的基本配置。
3、vlan 的配置4、vlan 间路由实验过程：一、交换机命令模式间的切换1、模拟网络环境打开RouterSim 模拟软件，添加一台交换机（以3550为例）。
双击交换机图标，打开命令行窗口。
2、命令模式间的切换User Exec 口令enable 命令configure 命令interface 命令line 命令vlan database 命令LoginUser Exec 模式Privileged Exec 模式Global Configuration 模式VLAN Database 模式Line Configuration 模式Interface Configuration 模式（1）User EXEC 模式（用户模式） 提示符：Switch>访问方法：回车，开始一个进程。
退出方法：输入exit 命令离开该模式。
（2）Privileged EXEC 模式（特权模式）提示符：Switch#访问方法：在用户模式中输入enable命令。
退出方法：输入exit或disable 命令，返回到用户模式。
（3）VLAN Database 模式（VLAN 配置模式）提示符：Switch(vlan)#访问方法：在特权模式中输入vlan database命令。
退出方法：输入exit 命令，返回到特权模式。
（4）Global configuration 模式（全局配置模式）提示符：Switch(config)#访问方法：在特权模式中输入configure 命令。
退出方法：输入exit命令或end 命令，或者键入Ctrl+Z 组合键，返回到特权模式。
（5）Interface configuration 模式（接口配置模式）提示符：Switch(config-if)#访问方法：在全局配置模式中输入interface 命令，并且必须指明要进入哪一个接口配置子模式。
网路设备模拟器Packet Tracer教程第一章认识Packet Tracer软件1第二章交换机的根本配置与管理2第三章交换机的端口配置与管理3第四章交换机的Telnet远程登陆配置5第五章交换机的端口聚合配置7第六章交换机划分Vlan配置9第七章三层交换机根本配置12第八章利用三层交换机实现VLAN间路由13第九章快速生成树配置16第十章路由器的根本配置19第十一章路由器单臂路由配置21第十二章路由器静态路由配置23第十三章路由器RIP动态路由配置26第十四章路由器OSPF动态路由配置29第十五章路由器综合路由配置32第十六章标准IP访问控制列表配置35第十七章扩展IP访问控制列表配置38第十八章网络地址转换NAT配置40第十九章网络端口地址转换NAPT配置42第一章认识Packet Tracer软件Packet Tracher介绍●Packet Tracer是Cisco公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。
●Packer Tracer模拟器软件比Boson功能强大，比Dynamips操作简单，非常适合网络设备初学者使用。
学习任务1、安装Packer Tracer；2、利用一台型号为2960的交换机将2pc机互连组建一个小型局域网；3、分别设置pc机的ip地址；4、验证pc机间可以互通。
实验设备Switch_2960 1台；PC 2台；直连线PC1IP：192.168.1.2Submask：255.255.255.0Gateway：192.168.1.1PC2IP：192.168.1.3Submask：255.255.255.0Gateway：192.168.1.1PC1 ping PC2 ReplyPC2 ping PC1 ReplyPC2 ping Gateway Timeout第二章交换机的根本配置与管理实验目标●掌握交换机根本信息的配置管理。
实验背景●某公司新进一批交换机，在投入网络以后要进展初始配置与管理，你作为网络管理员，对交换机进展根本的配置与管理。
网路设备模拟器Packet Tracer教程第一章认识Packet Tracer软件 (2)第二章交换机的基本配置与管理 (2)第三章交换机的端口配置与管理 (4)第四章交换机的Telnet远程登陆配置 (5)第五章交换机的端口聚合配置 (7)第六章交换机划分Vlan配置 (10)第七章三层交换机基本配置 (12)第八章利用三层交换机实现VLAN间路由 (14)第九章快速生成树配置 (16)第十章路由器的基本配置 (19)第十一章路由器单臂路由配置 (21)第十二章路由器静态路由配置 (23)第十三章路由器RIP动态路由配置 (26)第十四章路由器OSPF动态路由配置 (29)第十五章路由器综合路由配置 (32)第十六章标准IP访问控制列表配置 (35)第十七章扩展IP访问控制列表配置 (37)第十八章网络地址转换NA T配置 (40)第十九章网络端口地址转换NAPT配置 (42)第一章认识Packet Tracer软件Packet Tracher介绍●Packet Tracer是Cisco公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。
●Packer Tracer模拟器软件比Boson功能强大，比Dynamips操作简单，非常适合网络设备初学者使用。
学习任务1、安装Packer Tracer；2、利用一台型号为2960的交换机将2pc机互连组建一个小型局域网；3、分别设置pc机的ip地址；4、验证pc机间可以互通。
实验设备Switch_2960 1台；PC 2台；直连线PC1IP：192.168.1.2Submask：255.255.255.0Gateway：192.168.1.1PC2IP：192.168.1.3Submask：255.255.255.0Gateway：192.168.1.1PC1 ping PC2 ReplyPC2 ping PC1 ReplyPC2 ping Gateway Timeout第二章交换机的基本配置与管理实验目标●掌握交换机基本信息的配置管理。

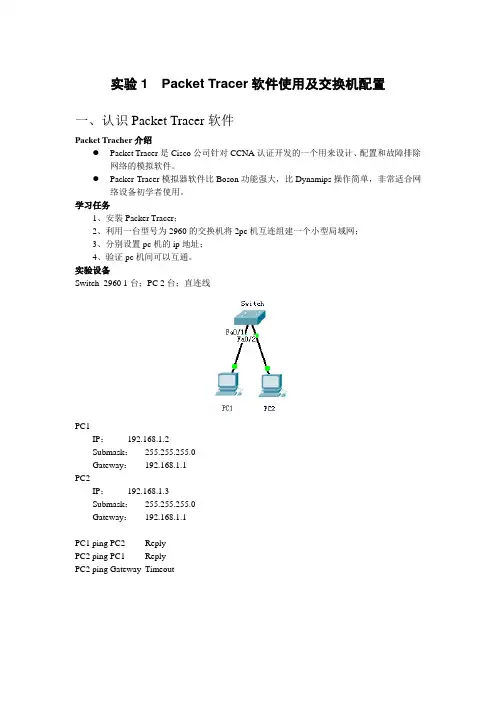

实验1Packet Tracer软件使用及交换机配置一、认识Packet Tracer软件Packet T racher介绍●Packet Tracer是Cisco公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。
●Packer Tracer模拟器软件比Boson功能强大，比Dynamips操作简单，非常适合网络设备初学者使用。
学习任务1、安装Packer Tracer；2、利用一台型号为2960的交换机将2pc机互连组建一个小型局域网；3、分别设置pc机的ip地址；4、验证pc机间可以互通。
实验设备Switch_2960 1台；PC 2台；直连线PC1IP：192.168.1.2Submask：255.255.255.0Gateway：192.168.1.1PC2IP：192.168.1.3Submask：255.255.255.0Gateway：192.168.1.1PC1 ping PC2 ReplyPC2 ping PC1 ReplyPC2 ping Gateway Timeout二、交换机基本配置与管理实验目标●掌握交换机基本信息的配置管理。
实验背景●某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理员，对交换机进行基本的配置与管理。
技术原理●交换机的管理方式基本分为两种：带内管理和带外管理。
●通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。
●通过Telnet、拨号等方式属于带内管理。
●交换机的命令行操作模式主要包括：●用户模式Switch>●特权模式Switch#●全局配置模式Switch(config)#●端口模式Switch(config-if)#实验步骤：●新建Packet Tracer拓扑图●了解交换机命令行●进入特权模式(en)●进入全局配置模式(conf t)●进入交换机端口视图模式(int f0/1)●返回到上级模式(exit)●从全局以下模式返回到特权模式(end)●帮助信息(如? 、co?、copy?)●命令简写(如conf t)●命令自动补全(Tab)●快捷键(ctrl+c中断测试,ctrl+z退回到特权视图)●Reload重启。
基于Cisco Packet Tracer的路由交换综合实验设计
一、实验目的
本次实验的目的是通过Cisco Packet Tracer模拟网络环境，进行路由交换的综合实验，以加深对路由器配置和交换机互联的理解，提高实际操作技能。
二、实验环境
1. 软件准备：Cisco Packet Tracer软件
2. 设备准备：2台路由器、3台交换机、若干台电脑
三、实验内容
1. 实验一：路由器基本配置
步骤：
1）在Packet Tracer中拖动两台路由器到画布上，连接它们之间的Seria接口。
2）通过CLI界面对路由器进行基本配置，包括主机名、密码、IP地址、路由协议等。
3）通过ping测试和show命令验证路由器配置是否正确。
四、实验总结
通过以上实验，我们可以掌握路由器和交换机的基本配置方法、互联配置方法以及静态路由和动态路由的配置方法。
在实际工作中，我们需要根据网络规模和需求来选择合适的配置方式，以保障网络的稳定和高效运行。
五、注意事项
1. 在进行实验前，务必熟悉Cisco Packet Tracer的基本操作方法，了解设备的拓扑图和CLI配置界面。
2. 实验中涉及到的命令和配置方法，需要进行充分的练习和理解，避免因配置错误导致网络通信异常。
3. 在进行实验时，可以根据需要进行功能扩展，如配置DHCP服务、访问控制列表等，以提高实验的综合性和实用性。
通过本文的介绍，我们了解了基于Cisco Packet Tracer的路由交换综合实验的设计内容和步骤。
这些实验内容对于提升路由交换技术的实际操作能力和解决网络故障具有重要意义，希望读者能够通过实践不断提升自己的技能水平。

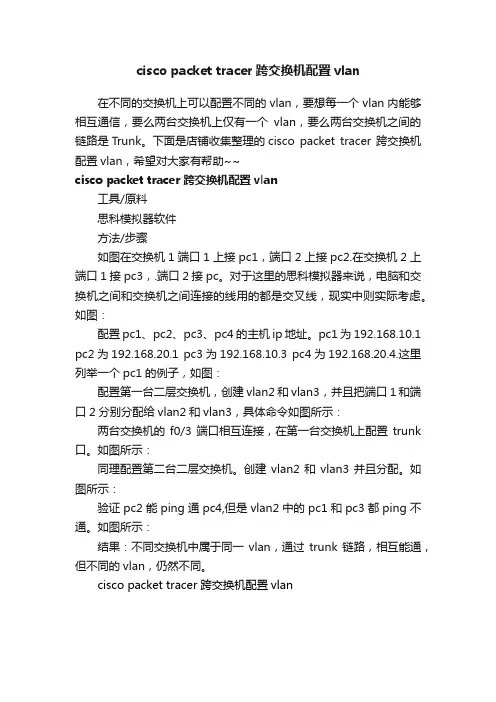

cisco packet tracer跨交换机配置vlan
在不同的交换机上可以配置不同的vlan，要想每一个vlan内能够相互通信，要么两台交换机上仅有一个vlan，要么两台交换机之间的链路是Trunk。
下面是店铺收集整理的cisco packet tracer 跨交换机配置vlan，希望对大家有帮助~~
cisco packet tracer 跨交换机配置vlan
工具/原料
思科模拟器软件
方法/步骤
如图在交换机1端口1上接pc1，端口2上接pc2.在交换机2上端口1接pc3，.端口2接pc。
对于这里的思科模拟器来说，电脑和交换机之间和交换机之间连接的线用的都是交叉线，现实中则实际考虑。
如图：
配置pc1、pc2、pc3、pc4 的主机ip地址。
pc1为192.168.10.1 pc2为192.168.20.1 pc3为192.168.10.3 pc4为192.168.20.4.这里列举一个pc1的例子，如图：
配置第一台二层交换机，创建vlan2和vlan3，并且把端口1和端口2分别分配给vlan2和vlan3，具体命令如图所示：
两台交换机的f0/3端口相互连接，在第一台交换机上配置trunk 口。
如图所示：
同理配置第二台二层交换机。
创建vlan2和vlan3并且分配。
如图所示：
验证pc2能ping通pc4,但是vlan2中的pc1和pc3都ping不通。
如图所示：
结果：不同交换机中属于同一vlan，通过trunk链路，相互能通，但不同的vlan，仍然不同。
cisco packet tracer 跨交换机配置vlan。

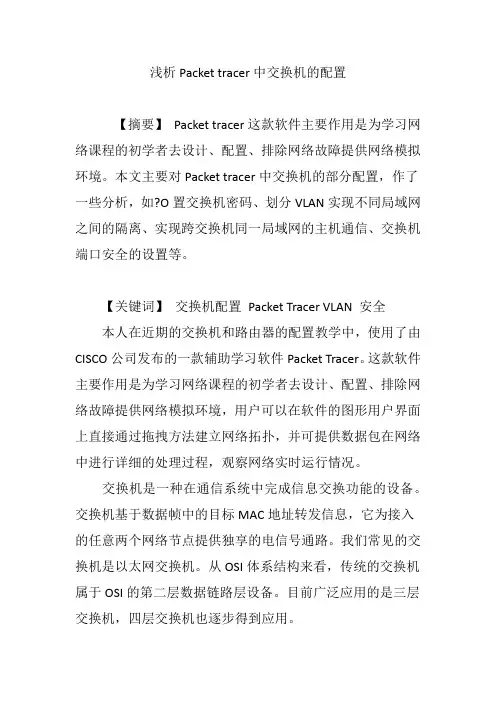

浅析Packet tracer中交换机的配置【摘要】Packet tracer这款软件主要作用是为学习网络课程的初学者去设计、配置、排除网络故障提供网络模拟环境。
本文主要对Packet tracer中交换机的部分配置，作了一些分析，如?O置交换机密码、划分VLAN实现不同局域网之间的隔离、实现跨交换机同一局域网的主机通信、交换机端口安全的设置等。
【关键词】交换机配置Packet Tracer VLAN 安全本人在近期的交换机和路由器的配置教学中，使用了由CISCO公司发布的一款辅助学习软件Packet Tracer。
这款软件主要作用是为学习网络课程的初学者去设计、配置、排除网络故障提供网络模拟环境，用户可以在软件的图形用户界面上直接通过拖拽方法建立网络拓扑，并可提供数据包在网络中进行详细的处理过程，观察网络实时运行情况。
交换机是一种在通信系统中完成信息交换功能的设备。
交换机基于数据帧中的目标MAC地址转发信息，它为接入的任意两个网络节点提供独享的电信号通路。
我们常见的交换机是以太网交换机。
从OSI体系结构来看，传统的交换机属于OSI的第二层数据链路层设备。
目前广泛应用的是三层交换机，四层交换机也逐步得到应用。
下面通过一些项目案例来分析Packet tracer中交换机的配置：一、设置交换机密码交换机的工作模式有三种：用户模式、特权模式和配置模式。
1、设置交换机的特权密码：用户在交换机用户模式下输入enable命令，直接进入特权模式，就会拥有管理该交换机的权力，这样给网络设备管理带来了巨大的风险。
如果用户进入特权模式时需要提供密码，这样就增加了交换机的安全性。
在全局配置模式下，设置交换机特权密码如下：设置加密密码：switch （config）#enable secret 密码设置明文密码：switch （config）#enable password 密码2、设置交换机控制台密码交换机前面通常都有一个控制接口，我们用配置线一端连计算机的串口，另一端接到交换机的控制接口，然后通过超级终端对交换机进行带外管理。
