冲压模具间隙（一）冲压模具间隙，要根据板材的厚度，材料的型号等来确定。
大部分铁板材料T=0.5mm-3mm都采用%16来计算，意思就是板材的厚度*%16,这个很通用。
软料：铜，铁，铝，1。
0以下用单+4%，1。
0以上到3。
0用单+5%T，3。
0以上用单+7%T，硬料：不锈钢，含碳量高的钢1。
0以下用单+5%1。
0以上到3。
0用单+6%T，记得乘以料厚哦，希望对你有帮助冲裁间隙一般采用切纸试冲和厚薄规测量的方法，或者看产品的光亮带跟毛边折弯一般塞垫片或厚薄规，冲压模具间隙分析冲压模具间隙分析冲压模具的间隙，对冲压件断面质量有极其重要的影响。
此外，冲压模具的间隙还影响着冲压模具的寿命、卸料力、推件力、冲压力和冲裁件的尺寸精度。
因此，冲裁模具的间隙是冲裁工艺与冲压模具设计中的一个非常重要的工艺参数.间隙对冲压件尺寸精度的影响冲压件的尺寸精度是指冲裁件的实际尺寸与基本尺寸的差值，差值越小，则精度越高，这个差值包括两方面的偏差，一是冲压件相对于凸模或凹模尺寸的偏差，二是冲裁模具本身的制造偏差。
冲压件相对于凸、凹模尺寸的偏差，主要是制件从凹模推出(落料件)或从凸模上卸下(冲孔件)时，因材料所受的挤压变形、纤维伸长、穹弯等产生弹性恢复而造成的。
偏差值可能是正的，也可能是负的。
影响这个偏差值的因素有：凸、凹模间隙，材料性质，工件形状与尺寸。
其中主要因素是凸、凹模间隙值。
当凸凹模间隙较大时，材料所受拉伸作用增大，冲裁结束后，因材料的弹性恢复使冲裁件尺寸向实体方向收缩，落料件尺寸小于凹模尺寸，冲孔孔径大于凸模直径.尺寸与冲压模具尺寸完全一样。
当间隙较小时，由于材料受凸、凹模挤压力大，故冲压完后，材料的弹性恢复使落料件尺寸增大，冲孔孔径变小。
尺寸变化量的大小与材料性质、厚度、轧制方向等因素有关。
材料性质直接决定了材料在冲压过程中的弹性变形量。
软钢的弹性变形量较小，冲压后的弹性恢复也就小；硬钢的弹性恢复量较大。
上述因素的影响是在一定的冲压模具制造精度这个前提下讨论的。
冲压模具间隙（一）冲压模具间隙，要根据板材的厚度，材料的型号等来确定。
大部分铁板材料T=0.5mm-3mm都采用%16来计算，意思就是板材的厚度*%16,这个很通用。
软料：铜，铁，铝，1。
0以下用单+4%，1。
0以上到3。
0用单+5%T，3。
0以上用单+7%T，硬料：不锈钢，含碳量高的钢1。
0以下用单+5%1。
0以上到3。
0用单+6%T，记得乘以料厚哦，希望对你有帮助冲裁间隙一般采用切纸试冲和厚薄规测量的方法，或者看产品的光亮带跟毛边折弯一般塞垫片或厚薄规，冲压模具间隙分析冲压模具间隙分析冲压模具的间隙，对冲压件断面质量有极其重要的影响。
此外，冲压模具的间隙还影响着冲压模具的寿命、卸料力、推件力、冲压力和冲裁件的尺寸精度。
因此，冲裁模具的间隙是冲裁工艺与冲压模具设计中的一个非常重要的工艺参数.间隙对冲压件尺寸精度的影响冲压件的尺寸精度是指冲裁件的实际尺寸与基本尺寸的差值，差值越小，则精度越高，这个差值包括两方面的偏差，一是冲压件相对于凸模或凹模尺寸的偏差，二是冲裁模具本身的制造偏差。
冲压件相对于凸、凹模尺寸的偏差，主要是制件从凹模推出(落料件)或从凸模上卸下(冲孔件)时，因材料所受的挤压变形、纤维伸长、穹弯等产生弹性恢复而造成的。
偏差值可能是正的，也可能是负的。
影响这个偏差值的因素有：凸、凹模间隙，材料性质，工件形状与尺寸。
其中主要因素是凸、凹模间隙值。
当凸凹模间隙较大时，材料所受拉伸作用增大，冲裁结束后，因材料的弹性恢复使冲裁件尺寸向实体方向收缩，落料件尺寸小于凹模尺寸，冲孔孔径大于凸模直径.尺寸与冲压模具尺寸完全一样。
当间隙较小时，由于材料受凸、凹模挤压力大，故冲压完后，材料的弹性恢复使落料件尺寸增大，冲孔孔径变小。
尺寸变化量的大小与材料性质、厚度、轧制方向等因素有关。
材料性质直接决定了材料在冲压过程中的弹性变形量。
软钢的弹性变形量较小，冲压后的弹性恢复也就小；硬钢的弹性恢复量较大。
上述因素的影响是在一定的冲压模具制造精度这个前提下讨论的。

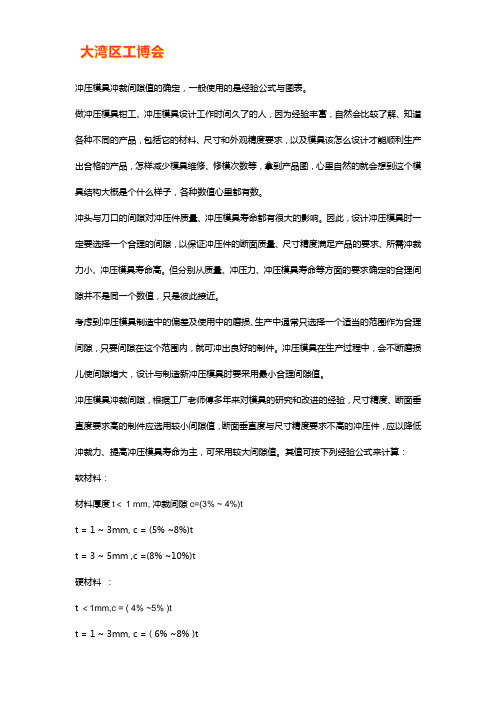

冲压模具冲裁间隙值的确定，一般使用的是经验公式与图表。
做冲压模具钳工、冲压模具设计工作时间久了的人，因为经验丰富，自然会比较了解、知道各种不同的产品，包括它的材料、尺寸和外观精度要求，以及模具该怎么设计才能顺利生产出合格的产品，怎样减少模具维修、修模次数等，拿到产品图，心里自然的就会想到这个模具结构大概是个什么样子，各种数值心里都有数。
冲头与刀口的间隙对冲压件质量、冲压模具寿命都有很大的影响。
因此，设计冲压模具时一定要选择一个合理的间隙，以保证冲压件的断面质量、尺寸精度满足产品的要求、所需冲裁力小、冲压模具寿命高。
但分别从质量、冲压力、冲压模具寿命等方面的要求确定的合理间隙并不是同一个数值，只是彼此接近。
考虑到冲压模具制造中的偏差及使用中的磨损、生产中通常只选择一个适当的范围作为合理间隙，只要间隙在这个范围内，就可冲出良好的制件。
冲压模具在生产过程中，会不断磨损儿使间隙增大，设计与制造新冲压模具时要采用最小合理间隙值。
冲压模具冲裁间隙，根据工厂老师傅多年来对模具的研究和改进的经验，尺寸精度、断面垂直度要求高的制件应选用较小间隙值，断面垂直度与尺寸精度要求不高的冲压件，应以降低冲裁力、提高冲压模具寿命为主，可采用较大间隙值。
其值可按下列经验公式来计算：软材料：材料厚度t＜ 1 mm, 冲裁间隙c=(3% ~ 4%)tt = 1 ~ 3mm, c = (5% ~8%)tt = 3 ~ 5mm ,c =(8% ~10%)t硬材料：t ＜1mm,c = ( 4% ~5% )tt = 1 ~ 3mm, c = ( 6% ~8% )tt = 3 ~ 8mm, c = ( 8% ~ 13%)t以下是书本上的理论知识，主要依据是保证上下裂纹会合，以便获得良好的断面。
根据三角形 ABC的关系可求得间隙值c为：c =( t –h0 ) tanβ= t (1-h0/t) tanβ式中， h0——凸模切入深度；β——最大剪应力方向与垂线方向的夹角。
冲裁模间隙计算冲裁模间隙是指在冲压过程中，工件与模具之间的间隙。
这个间隙的大小直接影响着冲裁件的尺寸精度、表面质量和模具的使用寿命。
计算正确的冲裁模间隙是冲压工艺中非常重要的一项任务。
下面将介绍几种常见的计算方法。
一、经验公式法经验公式法是一种比较简单的计算冲裁模间隙的方法，它根据冲孔工艺的不同，模具和工件的材料特性等因素，通过实际经验得出的一组公式。
一般来说，经验公式法适合用于一些常规的冲孔工艺。
例如，对于冲孔直径小于3mm的冲裁工艺，可以使用以下公式计算冲裁模间隙：对于冲孔直径大于3mm的冲裁工艺，可以使用以下公式计算冲玟模间隙：这些公式是经验性的，并不适用于所有的冲裁工艺。
如果冲裁工艺较为复杂或对尺寸精度要求较高，可以通过下面的方法计算冲裁模间隙。
二、试验法试验法是一种较为常用的计算冲裁模间隙的方法。
通过制作一系列带有不同间隙的冲裁模，然后通过试验得出最佳间隙。
具体步骤如下：1.根据冲裁工艺和要加工的工件材质，确定冲裁孔的直径和孔距，并制作一组冲裁模。
2.在工件材料上制作一系列带有不同间隙的冲裁缝。
可以选择不同的冲床和冲裁模具，根据实际需要进行调节。
3.测试不同间隙冲裁缝的冲裁效果，观察工件质量和模具的磨损情况。
4.选择最佳间隙。
根据试验结果，选择冲裁效果最好、工件质量最高、模具磨损最小的冲裁模间隙作为最佳冲裁模间隙。
试验法具有较高的准确性，可以根据实际情况进行调整和优化，适用于较复杂的冲裁工艺。
总结：冲裁模间隙的计算是冲压工艺中一项重要的任务。
采用经验公式法和试验法可以较为准确地计算冲裁模间隙。
在实际应用中，根据工件材料、冲裁孔直径、冲孔形状等因素，选择合适的计算方法。
同时，根据实际制造情况，对冲裁模间隙进行调整和优化，以获得最佳冲裁效果和模具使用寿命。
冲床模具间隙怎么计算宇文皓月冲压模具间隙，要根据板材的厚度，资料的型号等来确定。
大部分铁板资料T=0.5mm-3mm都采取16%来计算，意思就是板材的厚度16%,这个很通用。
2.冲裁间隙一般采取切纸试冲和厚薄规丈量的方法，或者看产品的光亮带跟毛边，折弯一般塞垫片或厚薄规。
3.看资料厚度。
资料越软，间隙越小。
向左转|向右转拓展资料：冲压模具，是在冷冲压加工中，将资料（金属或非金属）加工成零件（或半成品）的一种特殊工艺装备，称为冷冲压模具（俗称冷冲模）。
冲压，是在室温下，利用装置在压力机上的模具对资料施加压力，使其发生分离或塑性变形，从而获得所需零件的一种压力加工方法。
冲床冲模是装在压力机上用于生产冲件的工艺装备，由相互配合的上、下两部分组成。
凸模是冲模中起直接形成冲件作用的凸形工作零件，即以外形为工作概况的零件。
凹模是冲模中起直接形成冲件作用的凹形工作零件，即以内形为工作概况的零件。
防护板是防止手指或异物进入冲模危险区域的板状零件。
压料板（圈）是冲模中用于压住冲压资料或工序件以控制资料流动的零件，在拉深模中，压料板多数称为压料圈。
压料筋是拉延模或拉深模中用以控制资料流动的筋状突起，压料筋可以是凹模或压料圈的局部结构，也可以是镶入凹模或压料圈中的单独零件。
压料槛是断面呈矩形的压料筋特称。
参阅“压料筋”。
承料板是用于接长凹模上平面，承托冲压资料的板状零件。
连续模是具有两个或更多工位的冲模，资料随压力机行程逐次送进一工位，从而使冲件逐步成形。
一般建议模具总间隙为资料板厚的20%～25%。
模具的间隙是否合理，是很重要的，如果模具间隙分歧适，容易造成废料反弹。
尺度模具的选用：（1）模具的刃口直径应尽量大于加工板厚的2倍，直径一般应大于3mm，否则易折断，寿命极短；但也不是绝对的，3mm直径以下推荐使用进口高速钢作为模具资料。
（2）加工厚板的模具尺寸接近工位极限尺寸时请往上选用大一级的工位以包管有足够的退料力。
五金冲压模具冲裁间隙
与公差
文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
五金冲压模具冲裁间隙与公差（以下表格适用于T>0.5mm）
上表中Z值取值依下表所列：
（因为我们现在先学习厚材冲压标准，所以薄材标准还暂时不知道）
注：
1，上表所列间隙值均指单边冲裁间隙值，
2，冲裁间隙Z的取值与冲裁的料片、材质、厚度及生产条件有关。
3，以上表格未注特别说明的均适用于工程模和连续模。
4，铜材等间隙请示主管
间隙是模具设计的重要内容，也许每个工厂的加工设备不同从而导致了加工要求也不同。
但总的来说。
1.0不锈钢冲压模具间隙计算公式不锈钢冲压模具间隙计算公式1.0 不锈钢冲压模具间隙计算公式的重要性在进行不锈钢冲压模具设计和加工过程中，间隙计算是一个至关重要的步骤。
正确的间隙计算可以直接影响到模具的使用寿命、加工精度和产品质量。
深入了解不锈钢冲压模具间隙计算公式对于提高模具设计的准确性和效率具有重要意义。
2.0 不锈钢冲压模具间隙计算公式的基本概念和原理不锈钢冲压模具间隙计算公式是根据冲压材料的性质和模具结构来确定的。
在进行间隙计算时，需要考虑到材料的弹性变形、模具的结构尺寸以及冲压过程中的摩擦力等因素。
基本的间隙计算公式为：间隙 = 冲压材料的厚度 - 模具开口的宽度其中，冲压材料的厚度是指待加工材料的实际厚度，模具的开口宽度则取决于模具的设计和加工精度要求。
3.0 不锈钢冲压模具间隙计算公式的详细计算方法在实际的模具设计和加工中，间隙的计算需要结合实际情况进行详细的分析。
需要对冲压材料的性质进行充分了解，包括其弹性模量、屈服强度和拉伸性能等。
然后根据模具的结构和加工要求确定模具的开口宽度。
根据上述公式进行计算，得到最终的间隙数值。
4.0 不锈钢冲压模具间隙计算公式的优化和实际应用在进行不锈钢冲压模具间隙计算时，还需要考虑到模具的磨损、使用环境的影响以及加工精度的要求。
间隙的计算并不是一成不变的，需要根据实际情况进行不断的优化和调整。
间隙计算公式的准确性和可靠性也需要得到实际应用的验证和检验。
5.0 对不锈钢冲压模具间隙计算公式的个人理解和观点对于不锈钢冲压模具间隙计算公式，我个人认为在进行间隙计算时，需要充分考虑到材料的特性和模具的设计要求，以确保计算结果的准确性。
间隙计算并不是一劳永逸的，需要结合实际使用情况不断进行优化和调整。
只有在实际应用中反复验证和调整计算结果，才能确保不锈钢冲压模具的精度和稳定性。
总结回顾通过本文的探讨，我们对不锈钢冲压模具间隙计算公式有了更深入的了解。
间隙计算的准确性对于模具设计和加工具有重要意义，需要充分考虑材料特性和模具设计要求，不断优化和调整计算结果。
