SCI论文插图规范

最近完成研究生期间的第一个实验，开始了论文书写和图片整理的工作，对于整篇论文来说，除了写不出正宗的英文，还有搞不定的图片制作。

幸运的是，我参加了学校的一个关于SCI论文书写的讲座，听完讲座后，多少有些开窍了，用老师的话讲，论文中的图片是这篇论文的核心，图片可以将整个实验的所有结果用最直观的方式展现出来，一张好的图片可以省去很多啰嗦的文字，所以我整理了自己学到的，希望能对跟我一样的入门级的同学有所帮助。

一、对于论文图片的处理，我们经常用到的有graphpad、AI、PS、Image、Image pro plus等。

论文中图片类型大致分为两种，一种是像细胞照片，WB成像这种机器直接生成的图片，一种是用graphpad做出的统计图，例如柱状图、线条图。

图源：网络二、我们在投稿之前要清楚这个杂志对图片的要求，要求中包括图片的大小、分辨度、图片注释中字体和字体大小等等，但是很少有一次成型的，我们在第一次投稿的时候，会将论文生成pdf形式上传，再将图片结果分别上传，图片的格式基本上就是 TIFF、EPS和JPG格式，最好是前两种 。

审稿通过后，杂志社会发给你该杂志对各种类型图片的不同处理要求，还是会需要进行后续修改的，所以这里也要注意，我们在初期处理图片的时候，一定要在保留原图的同时，生成一个psd格式方便后续修改，同时生成一个TIFF格式，用于后续上传。

这里要注意的是，保存成TIFF格式的时候， 要以LZW形式压缩，并选择扔掉图层，不然的话，TIFF会很大，影响后续上传。

单个插图文件的大小不应大于10MB。

三、 字体要求Arial或Times ， 英文论文中不能出现中文 ，且全篇要保证统一字体。

对于图片中字体的大小没有明确的规定，但是要保证同一类型的图片大小相同，一般字体最小是6号，最大是14号，在这个范围内的都可以 。

四、关于图片大小的调节，点击PS菜单栏上的 图像>图像大小 ，在文档大小处，调整图片的宽度，在约束比例处打勾，软件就会自动调整图片的高度了。

sci论文写作插图一般要求sci论文写作的图表一般是重要研究结果的展示，插图质量的好坏往往也会直接影响着科研论文的发表。

越来越多的研究者认识到了高质量的SCI论文插图对于sci论文写作发表的重要性。

以下将介绍一般SCI杂志对插图的各种要求，并说明如何在实际科研工作中做好原始数据和图片的采集工作，希望能从根本上帮助科研工作者减少这类问题的发生。

1. SCI论文插图一般要求：1）尺寸符合杂志社的要求（宽度8.3~17.6厘米，高度一般不超过20厘米）；2）字体符合杂志社的要求（Times New Roman/Arial）；3）同类型文字的字号保持一致（Font size ≥8 pt，字体太小印刷版看不清楚）；4）线条粗细保持一致（Line weight; 0.25~1 pt）；5）准确、清楚、有条理的图片标记，插图上所有元素对位整齐；6）插图内容应占据整张插图的90%以上空间，四周不能留太多空白区域；7）颜色模式符合杂志社的要求（RGB, CMYK）；8）图片分辨率超过杂志社的最低要求（彩图≥300 dpi；线条图≥1000 dpi；灰度图≥600 dpi；组合图≥500 dpi）；9）格式符合规范（位图，TIFF，矢量图，PDF/EPS）；10）大小合适（每张插图最好不超过10M，推荐保存为TIFF格式并选择LZW无损压缩模式）；2.sci论文写作如何获取高质量的原始素材？大家在收集原始数据和图片时，应特别注意获取高质量的原始文件，并长期保存。

（1）照相机拍摄类照片拍摄时应注意如下要点：1）注意摄入参照物。

如需比较拍摄物尺寸大小的，应辅以钢尺做参照，如肿瘤体积、裸鼠大小等；2）背景应尽量干净，推荐以浅蓝布作为背景，注意减少血渍及其他污染物的干扰；3）仔细检查相机设置，分辨率越高越好，推荐2560×1920dpi及以上分辨率；4）对焦准确，不要逆光拍摄，多拍几张；及时检查效果并挑选可用的，正确命名，并将原始照片长期保存（不要用word或ppt保存）；（2）条带类图片拼图前，条带类图片需要通过图片软件进行裁剪和预处理，并添加箭头和分子量等文字说明。

SCI论文写作之插图要求本文说明一般SCI杂志对插图的基本要求以及如何在科研工作中做好原始数据的采集工作，希望对科研工作者有用。

1. SCI论文插图一般要求：1）尺寸：宽度8.3~17.6cm，高度≤20cm；2）字体：Times New Roman/Arial；3）同类型文字的字号保持一致：Font size ≥8 pt（字体太小印刷版看不清楚）；4）线条粗细一致：Line weight一般在0.25~1 pt；5）准确、清楚、有条理的图片标记，插图上所有元素对位整齐；6）插图内容应占据整张插图的90%以上空间，四周不能留太多空白区域；7）颜色模式：RGB, CMYK；8）图片分辨率超过最低要求：彩图≥300 dpi；线条图≥1000 dpi；灰度图≥600 dpi；组合图≥500 dpi；9）格式符合规范：位图，TIFF，矢量图，PDF/EPS；10）大小合适：每张插图最好不超过10M，推荐保存为TIFF格式并选择LZW无损压缩模式；2.SCI论文写作如何获取高质量的原始素材？收集原始数据和图片时，应特别注意获取高质量的原始文件，并长期保存。

（1）照相机拍摄类照片要点：1）注意摄入参照物。

如需比较拍摄物尺寸大小的，应辅以钢尺做参照等；2）背景应尽量干净。

推荐以浅蓝布作为背景，注意减少血渍及其他污染物的干扰；3）检查相机设臵，分辨率越高越好，推荐2560×1920dpi及以上分辨率；4）对焦准确，不逆光拍摄，多拍几张；5）及时挑选可用照片并正确命名，并将原始照片长期保存，不要用word或ppt保存；（2）条带类图片拼图前，条带类图片需要通过图片软件进行裁剪和预处理，并添加箭头和分子量等文字说明。

注意：1）保持凝胶完整；2）拍照或扫描时应臵高分辨率，原始分辨率＞300 dpi，越高越好，保存为TIFF格式备用。

（3）显微镜、电镜、共聚焦显微镜图片这类照片包括黑白图和彩色图。

拼图前，往往需要预处理添加标尺和调整大小。

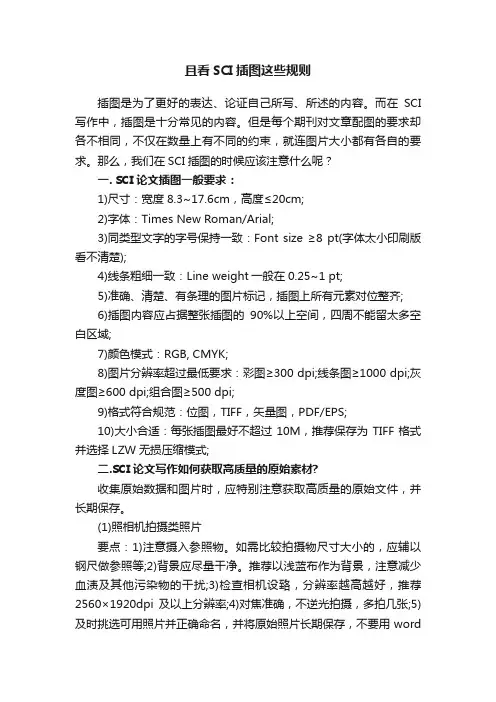

且看SCI插图这些规则插图是为了更好的表达、论证自己所写、所述的内容。

而在SCI 写作中，插图是十分常见的内容。

但是每个期刊对文章配图的要求却各不相同，不仅在数量上有不同的约束，就连图片大小都有各自的要求。

那么，我们在SCI插图的时候应该注意什么呢？一. SCI论文插图一般要求：1)尺寸：宽度8.3~17.6cm，高度≤20cm;2)字体：Times New Roman/Arial;3)同类型文字的字号保持一致：Font size ≥8 pt(字体太小印刷版看不清楚);4)线条粗细一致：Line weight一般在0.25~1 pt;5)准确、清楚、有条理的图片标记，插图上所有元素对位整齐;6)插图内容应占据整张插图的90%以上空间，四周不能留太多空白区域;7)颜色模式：RGB, CMYK;8)图片分辨率超过最低要求：彩图≥300 dpi;线条图≥1000 dpi;灰度图≥600 dpi;组合图≥500 dpi;9)格式符合规范：位图，TIFF，矢量图，PDF/EPS;10)大小合适：每张插图最好不超过10M，推荐保存为TIFF格式并选择LZW无损压缩模式;二.SCI论文写作如何获取高质量的原始素材?收集原始数据和图片时，应特别注意获取高质量的原始文件，并长期保存。

(1)照相机拍摄类照片要点：1)注意摄入参照物。

如需比较拍摄物尺寸大小的，应辅以钢尺做参照等;2)背景应尽量干净。

推荐以浅蓝布作为背景，注意减少血渍及其他污染物的干扰;3)检查相机设臵，分辨率越高越好，推荐2560×1920dpi及以上分辨率;4)对焦准确，不逆光拍摄，多拍几张;5)及时挑选可用照片并正确命名，并将原始照片长期保存，不要用word或ppt保存;(2)条带类图片拼图前，条带类图片需要通过图片软件进行裁剪和预处理，并添加箭头和分子量等文字说明。

注意：1)保持凝胶完整;2)拍照或扫描时应臵高分辨率，原始分辨率>300 dpi，越高越好，保存为TIFF格式备用。

科研干货 SCI论文中插图的规范表达，避免踩雷！实验数据是科研文章中十分重要的部分，是文章观点最直接的证明，也是审稿人和读者最关注的部分。

规范、美观的实验数据表达会让人眼前一亮，很好地完成说明文章观点的任务。

本文将主要针对实验数据的绘图，阐述这类论文插图表达的规范性。

一、插图的组成科技论文中的插图，最主要的类型是数据信息图，主要用以描述数据的信息和趋势，包括点线图、柱状图、饼状图等。

数据图的主要构成部分由图1表示：以上部分是数据图的必要组成部分，它们往往都是不可或缺的。

除了数据图以外，论文的插图还包括照片、流程图、示意图等类型。

二、插图的清晰度与尺寸不同期刊对论文插图的要求不同，但是基本的要求往往是一致的，即要求图的清晰度足够。

作者在投稿前应仔细对照期刊的Guides for authors，对于不符合期刊要求的图应作出相应的修改。

此外，插入论文的图应保持纵横比，防止对图片进行横向拉伸和纵向拉伸，从而导致图形失真，如图2所示：图2 横向拉伸导致图形失真对于摘要图（Graphic abstract）的尺寸，很多期刊都会给出详细的规定，而对于论文插图的尺寸，期刊往往不会严格限定。

但是为了插图的阅读性，以及为了版面的利用率，作者需要特别注意图的尺寸问题。

关于插图的尺寸问题，其实就是掌握好三者的比例：图框、图线、文字。

三者的比例需要适中，如果比例不协调就会造成图片的不规范和不美观。

图3 图框的尺寸过大因为图框选择得过大，所以导致图中的文字和图线都显得较小，读不便和版面的浪费。

图4 误差棒超过图框所示，由于尺寸选择的不合理，导致图线的误差棒超过了图框。

三、图线数据图线是论文插图最核心的部分，是对数据的直接表达。

关于论文图线绘制的规范性，主要有以下需要注意的地方。

对于点线图来说，各个数据点之间的连接需要使用直线，在不少论文中对于数据点的连接采用的是平滑曲线，如图5所示。

平滑曲线过度预测了数据的走向规律，提供了超出实测数据的信息，应避免使用。

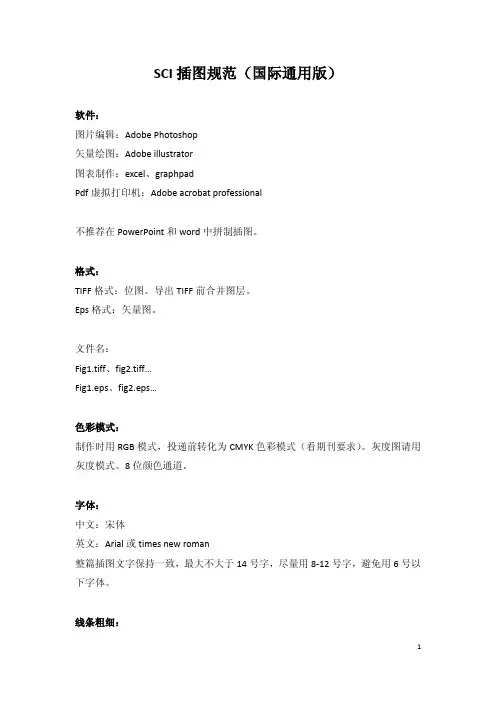

SCI插图规范（国际通用版）软件：图片编辑：Adobe Photoshop矢量绘图：Adobe illustrator图表制作：excel、graphpadPdf虚拟打印机：Adobe acrobat professional不推荐在PowerPoint和word中拼制插图。

格式：TIFF格式：位图。

导出TIFF前合并图层。

Eps格式：矢量图。

文件名：Fig1.tiff、fig2.tiff…Fig1.eps、fig2.eps…色彩模式：制作时用RGB模式，投递前转化为CMYK色彩模式（看期刊要求）。

灰度图请用灰度模式。

8位颜色通道。

字体：中文：宋体英文：Arial或times new roman整篇插图文字保持一致，最大不大于14号字，尽量用8-12号字，避免用6号以下字体。

线条粗细：坐标轴用黑色。

线条0.25pt-1.5pt之间。

图片压缩：TIFF格式的灰度图、线图采用LZW格式的无损压缩。

文件大小：单个图片大小不应超过10MB。

插图尺寸：半版图：宽8cm，高<20cm2/3版图：宽12-15cm，高<20cm整版图：宽17cm，高<20cm不同类型的图片要求：1. 线条图TIFF格式分辨率至少1000dpi坐标轴黑线，绘图区横向网格线去除Eps格式同一论文不同插图线条粗细、字体、字号一致2. 灰度图（电镜照片、电泳条带等）TIFF格式分辨率至少300dpi（建议400dpi或500dpi）Eps格式：分辨率至少300dpi3. 彩色图Tiff格式分辨率至少300dpi（建议400dpi或500dpi）Eps格式：分辨率至少300dpi4. 复合类型图Tiff格式分辨率至少500dpi图片每个部分使用大写ABCD标注，如果每个部分中包括下一级的字部分用小写abc标注。

5. 医学模式图（电脑软件人工绘制的用以辅助反映一个医学过程的图像，建议用彩色模式以及矢量图格式提交）Tiff格式分辨率至少500dpi其他细节动物标本等实物照片图上应有标尺。

SCI 论文之作图四大原则原则一：分辨率多数期刊对不一样的图也会有不一样的要求，一般情况来说有三种要求：1、line artwork(纯纯的黑白图，没有中间颜色)是要求最高的，1200dpi 以上;2、combiantion artwork(halftone artwork 与line artwork 的组合，或彩色图与line artwork 的组合)属于中间档，600dpi 以上。

3、halftone artwork(颜色深浅有差别的灰度图，也就是我们最常用的形式)要求最低，300dpi 以上就OK 了;大家可以从实验阶段就留心保存高分辨率的原始图，一般来说600dpi 就完全够用了(line artwork 是极少数的情况，特殊对待)，当然也不能一味追求高分辨率，分辨率太高会导致图片很大，投稿时上传容易出现困难。

原则二：图片格式多数期刊要求图片为TIFF 格式或EPS 矢量图，并且要形成独立文件。

好多同学就会冒出来说："我好钟意bmp 或者jpg 的。

"小编大人对此表示绝不能纵容这类**惯的养成，因为这两种格式包含的信息量相对较少，即便是可以转换为TIFF，质量也会因此而下降(部分图像信息也会丢失哦)。

那又会有好多同学冒出来说："矢量图看起来好清楚哦!"其实那和TIFF 没有太大的区别，只要是满足分辨率就通通可以。

原则三：物理大小关于这方面小编要强调这是不容忽视的。

虽然在投稿阶段并没有做出严格的要求。

可在印刷排版时就会变的格外讲究起来。

但是大家也不要过于担心，一般情况只会规定一下宽度，半幅(单栏)在7.5cm 左右，全幅(双栏)在15cm 左右，不同期刊的要求会略有差异。

原则四：色彩要求-仅针对彩色图关于这个问题大家很少会注意，一般情况分为2 种：RGB 用于数码设备上;CMYK 为印刷业通用标准，这两种对图片色彩的要求也是不尽相同的，多数期刊在Manuscripts Accepted for Publication 阶段会要求图片为CMYK 色彩。

SCI插图规范（国际通用版）软件：图片编辑：Adobe Photoshop矢量绘图：Adobe illustrator图表制作：excel、graphpadPdf虚拟打印机：Adobe acrobat professional不推荐在PowerPoint和word中拼制插图。

格式：TIFF格式：位图。

导出TIFF前合并图层。

Eps格式：矢量图。

文件名：Fig1.tiff、fig2.tiff…Fig1.eps、fig2.eps…色彩模式：制作时用RGB模式，投递前转化为CMYK色彩模式（看期刊要求）。

灰度图请用灰度模式。

8位颜色通道。

字体：中文：宋体英文：Arial或times new roman整篇插图文字保持一致，最大不大于14号字，尽量用8-12号字，避免用6号以下字体。

线条粗细：坐标轴用黑色。

线条0.25pt-1.5pt之间。

图片压缩：TIFF格式的灰度图、线图采用LZW格式的无损压缩。

文件大小：单个图片大小不应超过10MB。

插图尺寸：半版图：宽8cm，高<20cm2/3版图：宽12-15cm，高<20cm整版图：宽17cm，高<20cm不同类型的图片要求：1. 线条图TIFF格式分辨率至少1000dpi坐标轴黑线，绘图区横向网格线去除Eps格式同一论文不同插图线条粗细、字体、字号一致2. 灰度图（电镜照片、电泳条带等）TIFF格式分辨率至少300dpi（建议400dpi或500dpi）Eps格式：分辨率至少300dpi3. 彩色图Tiff格式分辨率至少300dpi（建议400dpi或500dpi）Eps格式：分辨率至少300dpi4. 复合类型图Tiff格式分辨率至少500dpi图片每个部分使用大写ABCD标注，如果每个部分中包括下一级的字部分用小写abc标注。

5. 医学模式图（电脑软件人工绘制的用以辅助反映一个医学过程的图像，建议用彩色模式以及矢量图格式提交）Tiff格式分辨率至少500dpi其他细节动物标本等实物照片图上应有标尺。

SCI对图片的一般要求有哪些，你都知道么？最近完成研究生期间的第一个实验，开始了论文书写和图片整理的工作，对于整篇论文来说，除了写不出正宗的英文，还有搞不定的图片制作。

幸运的是，我参加了学校的一个关于SCI论文书写的讲座，听完讲座后，多少有些开窍了，用老师的话讲，论文中的图片是这篇论文的核心，图片可以将整个实验的所有结果用最直观的方式展现出来，一张好的图片可以省去很多啰嗦的文字，所以我整理了自己学到的，希望能对跟我一样的入门级的同学有所帮助。

一、对于论文图片的处理，我们经常用到的有graphpad、AI、PS、Image、Image pro plus等。

论文中图片类型大致分为两种，一种是像细胞照片，WB成像这种机器直接生成的图片，一种是用graphpad做出的统计图，例如柱状图、线条图。

图源：网络二、我们在投稿之前要清楚这个杂志对图片的要求，要求中包括图片的大小、分辨度、图片注释中字体和字体大小等等，但是很少有一次成型的，我们在第一次投稿的时候，会将论文生成pdf形式上传，再将图片结果分别上传，图片的格式基本上就是TIFF、EPS和JPG格式，最好是前两种。

审稿通过后，杂志社会发给你该杂志对各种类型图片的不同处理要求，还是会需要进行后续修改的，所以这里也要注意，我们在初期处理图片的时候，一定要在保留原图的同时，生成一个psd格式方便后续修改，同时生成一个TIFF格式，用于后续上传。

这里要注意的是，保存成TIFF格式的时候，要以LZW形式压缩，并选择扔掉图层，不然的话，TIFF会很大，影响后续上传。

单个插图文件的大小不应大于10MB。

三、字体要求Arial或Times，英文论文中不能出现中文，且全篇要保证统一字体。

对于图片中字体的大小没有明确的规定，但是要保证同一类型的图片大小相同，一般字体最小是6号，最大是14号，在这个范围内的都可以。

四、关于图片大小的调节，点击PS菜单栏上的图像>图像大小，在文档大小处，调整图片的宽度，在约束比例处打勾，软件就会自动调整图片的高度了。
