如何制作高质量的SCI论文图片

简单几招，轻松搞定SCI编辑部要求的高清大图那么问题来了——1.什么是高质量图片 ?发过SCI论文的同学可能比较有经验，在文章接收到出版这一阶段，编辑会让作者提供具有更高分辨率的可编辑图片，这种图片往往有格式、分辨率、色彩模式、大小等要求，简单来说就是适合出版印刷的，缩小或者放大不会模糊失真的图片。

我们就不得不提到科研中经常听到的位图和矢量图了，那你知道他们的区别吗?•位图: 又叫做点阵图或像素图，是一个个很小的颜色小方块组合在一起的图片，当图片放大时就会失真变模糊，图形就会出现锯齿状，即出现类似马赛克的效果。

在投稿过程中对图片会有分辨率大小的要求。

•矢量图: 由一个个点链接在一起组成的，是根据几何特性来绘制的图像，和位图的分辨率是没有关系的。

因此图片放大后也不会失真，不会出现位图的马赛克的样子，也就是说可以无限放大图片。

矢量图和位图放大12倍效果简单对比一下两张图的效果，你就知道为什么编辑会更倾向于矢量图了~~无论位图还是矢量图，规范的做法是多处、原样保存原始图片。

2.位图和矢量图的文件类型位图：如*.bmp、*.pcx、*.gif、*.jpg、*.tif、*.psd等；矢量图：如*.ai、*.eps、*.svg、*.dwg*、.dxf、*.cdr等。

位图和矢量图是可以相互转化的，矢量图可以很容易地转换成位图；但是位图想要转换成矢量图需要进行大量复杂庞大的数据处理，效果还不一定理想。

因此，在作图过程中如果条件允许，尽量保存成矢量格式。

3.怎样在word中保存高清图片规范的科研图片处理过程并不主张在word中保存图片，但是有些时候需要打印成高清纸质版本，这个时候就需要注意word中插入图片的清晰度了。

(1)选择“文件”-“选项”-“高级”-“不压缩文件中的图像”勾选上；(2).点击“确定”，此后在该word中插入的高清图片就不会被压缩。

将按照上面步骤操作和不按照上面步骤操作的word文档插入图片，在保存后重新打开，我们就可以很明显看到两者的差别，两张图均放大5倍的效果如下。

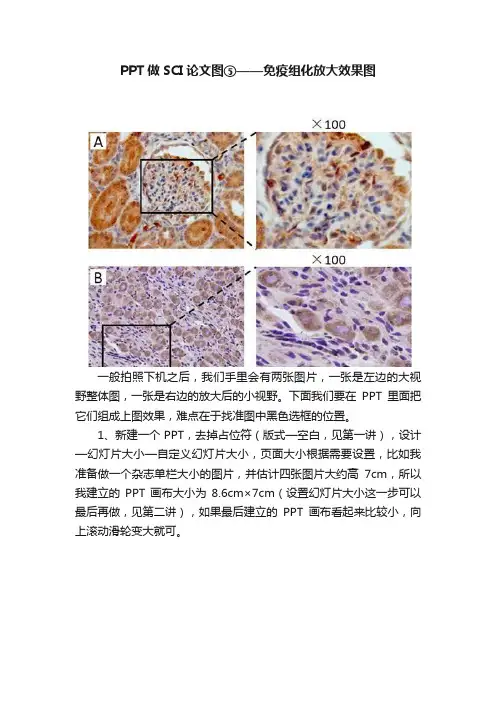

PPT做SCI论文图⑤——免疫组化放大效果图一般拍照下机之后，我们手里会有两张图片，一张是左边的大视野整体图，一张是右边的放大后的小视野。

下面我们要在PPT里面把它们组成上图效果，难点在于找准图中黑色选框的位置。

1、新建一个PPT，去掉占位符（版式—空白，见第一讲），设计—幻灯片大小—自定义幻灯片大小，页面大小根据需要设置，比如我准备做一个杂志单栏大小的图片，并估计四张图片大约高7cm，所以我建立的PPT画布大小为8.6cm×7cm（设置幻灯片大小这一步可以最后再做，见第二讲），如果最后建立的PPT画布看起来比较小，向上滚动滑轮变大就可。

2、把大小视野下的免疫组化图片复制粘贴到PPT（图片可能会比PPT大很多，选中所有图片，按住Shift键，在图片任意一个角拉动，一起调整图片到合适大小），把所有图片调整到相同大小（见第三讲）；3、插入-形状-矩形，使得矩形大小和图片大小一致或者使用上一讲的OneKey 8神器一键搞定，见第四讲。

3、Ctrl+X剪切小视野图片，把小视野图片存入剪贴板，粘贴一次，把小视野图片放回到PPT中（这个时候剪贴板里面还有小视野图片），右击插入的矩形（这里是蓝色），调出右侧的设置形状格式面板，选到填充（油漆桶）这一列：4、在填充列下面找到“图片或纹理填充”—插入图片来自剪贴板，这样就把小视野图片填充进了矩形中，然后调节透明度为50%；之所要在同等大小的矩形里面插入小视野图片，就是因为PPT不能直接调节图片透明度，但插入到一个矩形之后就可以调节成半透明了，这样便于在大视野图片里面找到特定的小视野区域；5、当图片半透明之后，按住Shift键等比例缩小小视野图片，并将缩小后的半透明小视野图片移动到大视野图片上去，在这个过程根据需要缩小或放大小视野图片，使小视野图片和大视野某个区域完全重合，为了便于观察一般要把PPT放大（向上滚动滑轮，或者在右下角有缩放比例选择）；6、把矩形填充改成无填充，把线条改成实线，颜色改成黑色，大小改成0.75磅（颜色和大小按照自己需要修改，还可以在短划线类型里面改成虚线），这样就做好了小视野的选框，把选框和大视野图片选中，右键-组合-组合（快捷键Ctrl+G）；7、把小视野图片和大视野图片并列排好，插入-形状-直线，并把直线复制一次，调整两条直线收尾连接位点，画好两条从矩形到小视野的引导线，然后更改直线属性，变成黑色、0.75磅（和之前的选框一致）、虚线；8、同样的方法做好另一对图片的放大效果示意图，然后排版、加标注（第二讲），就得到了我们开头的效果示意图：本教程图片来自百度图片记得最后Ctrl+A全选所有元件，然后Ctrl+G组合，这样，加进去的文本框、矩形、虚线等元件不容易变乱。

SCI论文图片处理与组图技巧
一、图片处理
1、拍照的图片（应设置成高分辨率），以TIF和JPG两种格式保存。

2、由数据生成的图（分辨率不低于600DPI）：主要包括各种点线图、柱状图、饼图和各种统计图等。

在此推荐一款专业作图软件Graphpad prism5，该软件能满足由数据生成的任何图，且原始图片最高分辨率达到1200DPI，（该作图软件的导入的数据需要三组重复）。

因此一定要保存好原始数据（png格式），一旦发现图片有任何问题随时可以再修改。

二、组图技巧：图片组合紧扣文章思路
1、组图工具：PPT、photoshop
2、组图后处理：PPT →PDF→TIF格式图片
组图工具个人习惯用PPT组图，图片要以插入的形式到PPT中而不要以复制的形式，能很好保证原始图片的分辨率，通过PPT将文件另存为（office 2007以后版本才有此功能）PDF 文件（PDF文件是不存在分辨率，整个过程也没有改变原始图片的分辨率），然后将PDF 文件导出（专业版的PDF阅读器才有此功能）为TIF或JPG图片格式，你还可以设置你的整个Figure的图片分辨率要求。

如果你必须要用EXCEL作图，你可以尝试把EXCEL做出的图片先尽可能导出为高分辨率的图片，然后再将图片插入（不要复制）到PPT中，再按照上述方法把图片转变为PDF文件再导出为高分辨率的图片。

整个过程就是：低分辨率图片——PDF文件（过渡）——高分辨率图片。

SCI论文写作图片绘制技巧有哪些？
SCI论文写作图片绘制技巧有哪些呢？，关于SCI论文的写作技巧和注意事项，我们已经聊过许多次，却很少提及论文中图片如何处理和绘制。

图片相比较文字而言，在绘制处理后，可以提升论文整体的质量和专业性，所以好的图片也是SCI论文当中的一个重要环节。

一、SCI论文图片的处理：
1、拍摄的照片(分辨率≥300DPI)：
包括在显微镜、扫描仪和照相机下拍摄的照片。

一开始就需要高清拍摄需要设置为高分辨率，这样也保证了原图的高分辨率，接下来对图像进行处理会更方便。

注意避免重复实验，因为原始图像的质量不高。

在条件允许的情况下，每张照片最好采用TIF和JPG格式，防止一些期刊杂志会有一些特殊要求。

2、由数据生成的图形(分辨率≥600DPI)：
主要包括各种点线图和各种统计图等。

这里推荐专业的绘图软件sigmaplot。

该软件可以满足数据生成的任何图形，原始图像的最大分辨率可以达到1200DPI，具体操作步骤请参考软件说明。

本作图软件导入的数据一般为原始数据。

数据生成的图片可以反复修改，所以一定要保存原始数据。

一旦您发现图片有任何问题，您可以随时对其进行修改。

二、SCI论文图片分组技巧：
1、组图工具：PPT、photoshop
2、群图原则：意义、层次、美观、紧凑
组图工具一般用于PPT组图。

图片插入到PPT中，保证原始图片的分辨率。

将文件另存为PPT、PDF文件，然后导出PDF文件为TIF 或JPG图片格式，还可以设置整图的图片分辨率要求。

SCI 论文之作图四大原则原则一：分辨率多数期刊对不一样的图也会有不一样的要求，一般情况来说有三种要求：1、line artwork(纯纯的黑白图，没有中间颜色)是要求最高的，1200dpi 以上;2、combiantion artwork(halftone artwork 与line artwork 的组合，或彩色图与line artwork 的组合)属于中间档，600dpi 以上。

3、halftone artwork(颜色深浅有差别的灰度图，也就是我们最常用的形式)要求最低，300dpi 以上就OK 了;大家可以从实验阶段就留心保存高分辨率的原始图，一般来说600dpi 就完全够用了(line artwork 是极少数的情况，特殊对待)，当然也不能一味追求高分辨率，分辨率太高会导致图片很大，投稿时上传容易出现困难。

原则二：图片格式多数期刊要求图片为TIFF 格式或EPS 矢量图，并且要形成独立文件。

好多同学就会冒出来说："我好钟意bmp 或者jpg 的。

"小编大人对此表示绝不能纵容这类**惯的养成，因为这两种格式包含的信息量相对较少，即便是可以转换为TIFF，质量也会因此而下降(部分图像信息也会丢失哦)。

那又会有好多同学冒出来说："矢量图看起来好清楚哦!"其实那和TIFF 没有太大的区别，只要是满足分辨率就通通可以。

原则三：物理大小关于这方面小编要强调这是不容忽视的。

虽然在投稿阶段并没有做出严格的要求。

可在印刷排版时就会变的格外讲究起来。

但是大家也不要过于担心，一般情况只会规定一下宽度，半幅(单栏)在7.5cm 左右，全幅(双栏)在15cm 左右，不同期刊的要求会略有差异。

原则四：色彩要求-仅针对彩色图关于这个问题大家很少会注意，一般情况分为2 种：RGB 用于数码设备上;CMYK 为印刷业通用标准，这两种对图片色彩的要求也是不尽相同的，多数期刊在Manuscripts Accepted for Publication 阶段会要求图片为CMYK 色彩。

论⽂怎样做图才算清晰？写学术论⽂离不开对插图的制作。

有关作图每位学者都会有各⾃的经验，不同学科都有很⼤差别，如有的学科除了科学绘图，还要放⼀些照⽚。

有关使⽤什么样的软件，其实都⼤同⼩异，如Excel、Powerpoint、Origin、Matlab、R、Surfer、AudoCAD和ArcGIS（绘制地图常⽤）等，有些年轻的研究⽣会争论哪个软件画图更漂亮，其实这没有实际软件PK的意义。

因为图画得好不好主要取决于你画的内容，和你画图的经验，与具体⼯具⽆关。

软件虽然很多，但并不能够满⾜你所有的科研需要，那就只好画⼀种科⽤⼀种软件，画另⼀类图就⽤另⼀种软件。

对于我本⼈来说，画图最常⽤的是Matlab，Matlab虽然很强⼤，画⼀些特殊的图则也⽆能为⼒，这就需要专门编程设计。

此外，会编程会为你画图带来相当⼤的便利，便于实现批量定制，可以很⾼效地出图且可重复利⽤代码。

有些学者说，与其花⼒⽓编程，你还不如额外⽹上下载⼀个软件好⽤。

这个问题见仁见智，我不太喜欢动不动就安装学习⼀款新软件。

⾃⼰编程实现的功能更符合⾃⼰的需要，且学习新软件需要花费较长的时间，学习后还这⾥强调可能很快遗忘，不如我⾃⼰编程实现更省⼒。

⽐如我经常⽤C#编写特定的绘图软件。

这⾥强调编程能⼒的培养⼗分重要，编程能⼒的培养⼗分重要，虽然本⼈不是⼤⽜（现今的⼤⽜主要是基础研究做的好，发表顶尖SCI多的⼈算⼤⽜。

但只从技术的⾓度，我⾃⼰本⾝也算“⼤⽜”，只是这⽅⾯⽆法⽤“成果”来直接体现出来，这个问题⽐较复杂。

），但你会相信那些发表SCI的千⼈学者、万⼈学者没写过⼀点代码？近期有两件事促使我写这篇⽂章。

⼀是我的⼀篇论⽂被审稿⼈连审了两三次，前两次都指出了我的附图不清晰。

实际上我上传的图⽚没有问题，但期刊的投稿系统⽣成的效果⼗分模糊，我认为对这个问题审稿⼈⽆需理会。

因此，每次都给审稿⼈以详细的解释，但审稿⼈可能不会仔细看你的解释，⽽是直接看图！可想⽽知，审稿⼈的愤怒，他会认为你极其不认真，⼤概险些拒稿。

SCI 论文之作图四大原则原则一：分辨率多数期刊对不一样的图也会有不一样的要求，一般情况来说有三种要求：1、line artwork(纯纯的黑白图，没有中间颜色)是要求最高的，1200dpi 以上;2、combiantion artwork(halftone artwork 与line artwork 的组合，或彩色图与line artwork 的组合)属于中间档，600dpi 以上。

3、halftone artwork(颜色深浅有差别的灰度图，也就是我们最常用的形式)要求最低，300dpi 以上就OK 了;大家可以从实验阶段就留心保存高分辨率的原始图，一般来说600dpi 就完全够用了(line artwork 是极少数的情况，特殊对待)，当然也不能一味追求高分辨率，分辨率太高会导致图片很大，投稿时上传容易出现困难。

原则二：图片格式多数期刊要求图片为TIFF 格式或EPS 矢量图，并且要形成独立文件。

好多同学就会冒出来说："我好钟意bmp 或者jpg 的。

"小编大人对此表示绝不能纵容这类**惯的养成，因为这两种格式包含的信息量相对较少，即便是可以转换为TIFF，质量也会因此而下降(部分图像信息也会丢失哦)。

那又会有好多同学冒出来说："矢量图看起来好清楚哦!"其实那和TIFF 没有太大的区别，只要是满足分辨率就通通可以。

原则三：物理大小关于这方面小编要强调这是不容忽视的。

虽然在投稿阶段并没有做出严格的要求。

可在印刷排版时就会变的格外讲究起来。

但是大家也不要过于担心，一般情况只会规定一下宽度，半幅(单栏)在7.5cm 左右，全幅(双栏)在15cm 左右，不同期刊的要求会略有差异。

原则四：色彩要求-仅针对彩色图关于这个问题大家很少会注意，一般情况分为2 种：RGB 用于数码设备上;CMYK 为印刷业通用标准，这两种对图片色彩的要求也是不尽相同的，多数期刊在Manuscripts Accepted forPublication 阶段会要求图片为CMYK 色彩。

SCI 论文之作图四大原则原则一：分辨率多数期刊对不一样的图也会有不一样的要求，一般情况来说有三种要求：1、line artwork(纯纯的黑白图，没有中间颜色)是要求最高的，1200dpi 以上;2、combiantion artwork(halftone artwork 与line artwork 的组合，或彩色图与line artwork 的组合)属于中间档，600dpi 以上。

3、halftone artwork(颜色深浅有差别的灰度图，也就是我们最常用的形式)要求最低，300dpi 以上就OK 了;大家可以从实验阶段就留心保存高分辨率的原始图，一般来说600dpi 就完全够用了(line artwork 是极少数的情况，特殊对待)，当然也不能一味追求高分辨率，分辨率太高会导致图片很大，投稿时上传容易出现困难。

原则二：图片格式多数期刊要求图片为TIFF 格式或EPS 矢量图，并且要形成独立文件。

好多同学就会冒出来说："我好钟意bmp 或者jpg 的。

"小编大人对此表示绝不能纵容这类**惯的养成，因为这两种格式包含的信息量相对较少，即便是可以转换为TIFF，质量也会因此而下降(部分图像信息也会丢失哦)。

那又会有好多同学冒出来说："矢量图看起来好清楚哦!"其实那和TIFF 没有太大的区别，只要是满足分辨率就通通可以。

原则三：物理大小关于这方面小编要强调这是不容忽视的。

虽然在投稿阶段并没有做出严格的要求。

可在印刷排版时就会变的格外讲究起来。

但是大家也不要过于担心，一般情况只会规定一下宽度，半幅(单栏)在7.5cm 左右，全幅(双栏)在15cm 左右，不同期刊的要求会略有差异。

原则四：色彩要求-仅针对彩色图关于这个问题大家很少会注意，一般情况分为2 种：RGB 用于数码设备上;CMYK 为印刷业通用标准，这两种对图片色彩的要求也是不尽相同的，多数期刊在Manuscripts Accepted for Publication 阶段会要求图片为CMYK 色彩。

【经验】SCI图片处理与组图技巧SCI文章投稿最重要的莫过于图片的处理。

一般杂志对图片要求：图片最低分辨率300DPI，部分杂志要求不低于600DPI，点线图及柱状图部分杂志要求达800DPI甚至1200DPI。

杂志要求的分辨率是指原始图片的分辨率，经过Photoshop处理后修改图片的分辨率以达到杂志的要求通常是不可取的。

以下介绍组图过程中的一些个人经验。

一、图片处理：图片大致包括以下2种：1、拍照的图片（一般是彩图，分辨率不低于300DPI）：包括显微镜下拍照、扫描仪及摄像机等所拍照片，这一部分照片就是你的第一手资料，所以拍过后可能会无法再重复，因此一定要在最刚开始时就拍成高清的（设置成高分辨率），也就是保证了原始图片的高分辨率，接下来处理图片就会比较方便，免得因为图片质量不行而重复实验。

另外，必要的话，把每张图片拍成TIF和JPG两种格式（以防部分杂志特殊要求）。

2、由数据生成的图（一般是黑白和点线图，分辨率不低于600DPI）：主要包括各种点线图、柱状图、饼图和各种统计图等。

在此推荐一款专业作图软件sigmaplot，该软件能满足由数据生成的任何图，且原始图片最高分辨率达到1200DPI，具体操作步骤可以参考软件说明或自己摸索（该作图软件的导入的数据通常是原始数据的均数和标准差，除非原始数据没有重复）。

插一句尽量不要用EXCEL作图，因为原始图片分辨率达不到这么高的要求。

由数据生成的图的图片是可重复修改的，因此一定要保存好原始数据，一旦发现图片有任何问题随时可以再修改。

另外再介绍一款截图软件，你还可以下载一个ACDsee截图软件，该截图软件截图后是不改变图片的分辨率的（很好用），而其他截图软件一般会改变图片分辨率。

截图软件应用比较广泛，再次不再赘述。

二、组图技巧：图片组合紧扣文章思路1、组图工具：PPT、photoshop2、组图原则：意义、层次、美观、紧凑3、组图后处理：PPT →PDF→TIF格式图片组图工具个人习惯用PPT组图，图片要以插入的形式到PPT中而不要以复制的形式，能很好保证原始图片的分辨率，通过PPT将文件另存为（office 2007以后版本才有此功能）PDF文件（PDF文件是不存在分辨率，整个过程也没有改变原始图片的分辨率），然后将PDF文件导出（专业版的PDF阅读器才有此功能）为TIF或JPG图片格式，你还可以设置你的整个Figure的图片分辨率要求。

一篇搞定SCI论文图片问题！SCI论文是每一个科研人都必须经历的艰难过程，撇开论文设计问题不说，最为头疼的就是论文图片处理问题了。

一般杂志要求图片最低分辨率为300DPI，部分杂志要求不低于600DPI，而且，每一个杂志对于图片的要求都是不一样的。

作为一个合格的生物科研人，首先需要弄清楚DPI是什么？用什么工具？绘制什么格式的图片？这里我们整理了关于SCI图片最全的知识，等你收藏分享！一、图片类型现在使用的图片类型有很多种，每一种图片样式的使用范围是不一样的，主要的图片类型有两种：一种是点阵图，一种是矢量图。

什么是点阵图？通俗一点讲，就是图片是由点（像素）按照横向和纵向一一排布而成，优点在于可以展现丰富的内容。

比如我们平时的照片，可以很容易展示出各种美丽的场景和笑脸。

然而，点阵图也有缺陷，最大的问题就在于放大后失真，具体来讲，就是放大后点阵图呈现的就不是美丽的图案，而是能清晰看到一个个小方格（参照点阵图放大后效果）。

原始效果点阵图放大后效果什么是矢量图？矢量图在数学上定义为一系列由线连接的点构成对象。

每个对象都是自成一体的实体，它具有颜色、形状、轮廓、大小和屏幕位置等属性。

这样的对象就像我们几何中学到的简单图形，很多这样的对象就可以组成图片。

原始效果矢量图放大后效果矢量图的最大的优势是：不管图片放大多少倍都不会失真，原先是什么样的图片，放大后就还是什么样的图片，不会感到一点违和感（参照矢量图放大后效果），是不是很神奇？！但是，矢量图也不是完美的，它最大的弱点在于展示丰富的场景时，需要使用大量的资源，这使矢量图很难甚至无法展现像照片那样丰富的效果。

回到SCI论文中使用的图片，我们还需要明确一下图片格式与图片类型的关系，以下汇总了常规图片类型以及相关的图片格式。

SCI论文中常用的格式有TIFF，PDF，EPS，SVG，其中TIFF主要展示各种扫描彩图、黑白图等；PDF，EPS和SVG主要用于绘图产生的矢量图片。

干货高逼格的sci图片手把手教学首先分析一下图，不是很清楚，大家将就看一下吧。

A就是一个散点图，根据Risk Score进行了sort，用基础的plot或者ggplot就能画一个一毛一样的。

B也是一个散点图，我习惯用ggplot，只需要把生存状态映射给颜色就可以了。

C是一个没有聚类的热图，用pheatmap就可以做出来了。

实在不想去TCGA下载数据整理再来做推送了，机（lan）智（duo）的我直接在R包ggplot2里面找了一组数据，然后把行名给改了，处理了一下，和代码一起放在网盘里，不嫌弃的话可以直接去下载用来练习。

01A 散点图用ggplot2做的图，先做一个散点图，然后去掉x轴标签，再删除x轴刻度。

点的形状、大小那些细节大家可以自己把握。

文献图中的竖线调用geom_vline()，设置一下显示部位就可以了。

刻度大小调用Scatter Plotsinstall.packages('ggplot2')library(ggplot2)mydata ->p = ggplot(mydata,aes(x=seq,y=risk))+geom_point(shape=21,color='black',fill='white',sort(aes(mydata$seq)))+labs(x='',y='Risk Score') #设置坐标轴标签，也可以用axis.title.x = element_blank()处理x轴标签p + ylim(0,6)+theme_bw()+theme(axis.line = element_line(color='black'), #设置坐标轴线axis.text.x = element_blank(), #删除x轴刻度axis.text.y = element_text(size = 10))02B 生存情况这个表示生存情况的图和我们平时看到的K-M曲线不太一样，但是这个图也是很好画的，同样用ggplot2就可以了。

ppt做SCI论文图⑥——WB电泳图01class1、把所需要的图片复制粘贴进一个新建的PPT页面（使用空白版式，去掉占位符），并调出各种参考线：a.在PPT工作区右键-网格和参考线-勾选“参考线”和“智能参考线”；b.右键-网格和参考线-添加垂直参考线、添加水平参考线。

02class2、调整角度当一横一竖两条虚线（参考线）出现之后，我们先以水平参考线为基准，调整电泳图片的角度，使电泳条带水平：a. 鼠标移到水平参考线上，箭头变成下图红色圆圈所示标志，此时按住左键不松即可上下拖动水平参考线位置；在拖动的同时按住Ctrl键，则会复制新的水平参考线；同样的方法可以处理垂直参考线。

b.根据水平参考线，点击选中图片，用新出现的图片旋转柄（下图红色实线方框所示）调整图片角度，使得电泳条带水平（红色虚线框所示）。

03class3、选取所需区域并剪裁。

采用相交剪切裁取（见第二讲）的方式剪裁所需区域。

a.添加一个矩形：插入-形状-矩形，点选矩形右键-设置形状格式-填充-纯色填充,并将透明度修改为50%（或其他）；b.透过半透明的矩形，根据条带调整矩形大小，然后复制粘贴半透明矩形三次；选择需要剪裁的一张电泳图，再选择一个调整到合适位置的矩形（选择先后顺序不能错），右上角-绘图工具-格式-合并形状-相交，把矩形覆盖区域剪裁出来。

c．同样的方法剪裁出其他各条带，在剪裁过程中，如果需要调整矩形大小，尽量保证以锁定长宽比的形式放大缩小：拉矩形对角，或者通过右上角格式（下图红数字1）-大小右下角的下拉菜单（红数字2）-锁定纵横比（红数字3），然后在大小里面微调高或者宽（红数字2）。

04class4、排版、描边、加标注a.利用垂直参考线把剪裁出来的四条条带左右对齐：虽然剪裁出来的条带有大有小，但是长宽比例都是一样的，所以拉住对角伸缩，最后把条带调整成一样大小；b.选中四个条带，右键-设置形状格式-填充-线条-实线，2磅，完成描边；c.插入文本框、直线或者其他标记，去掉参考线（不去对输出图片无影响），完成绘图。

一图胜千言，学会这三款绘图软件让您发表高质量SCI在科研工作当中，图片是用来说明问题的最佳辅助手段，如今科研绘图已经在国内外非常流行，且被高度重视。

作为科研论文的颜值担当，图片不仅能体现出作者的作图水平和科研水准，还会影响到论文的整体质量以及最终能否被目标期刊接受。

不少科研工作者，包括在读的硕博研究生可能都有这样的体会：千辛万苦得来的实验结果，不知道该如何展现给别人？一张张优秀图片的制作离不开这些科研软件的综合运用，下面小编就来具体介绍一下这三款科研必备绘图软件。

OriginOrigin（函数绘图软件）是由OriginLab公司开发的一个科学绘图、数据分析软件，支持在Microsoft Windows下运行。

Origin支持各种各样的2D/3D图形。

Origin中的数据分析包括统计，信号处理，曲线拟合和峰值分析等各种完善的数学分析功能。

准备好数据后，进行数据分析时，只需选择所要分析的数据，然后再选择相应的菜单命令即可。

Origin中的曲线拟合是采用基于Levernberg-Marquardt算法（LMA）的非线性最小二乘法拟合。

Origin强大的数据导入功能，支持多种格式的数据，包括ASCII、Excel、NI TDM、DIADem、NetCDF、SPC等等。

图形输出格式多样，例如JPEG，GIF，EPS，TIFF等。

内置的查询工具可通过ADO访问数据库数据。

Origin是一个具有电子数据表前端的图形化用户界面软件。

与常用的电子制表软件不同，如Excel，Origin的工作表是以列为对象的，每一列具有相应的属性，例如名称，数量单位，以及其他用户自定义标识。

Origin以列计算式取代数据单元计算式进行计算。

Origin可使用自身的脚本语言（LabTalk）去控制软件，该语言可使用OriginC进行扩展。

Origin C是内置的基于C/C++的编译语言。

值得注意的是，Origin可以作为一个COM服务器，通过,C#,LabVIEW等程序进行调用。
