做出漂亮SCI论文插图

助力SCI文章发表，插图制作小技巧分享①图片尺寸要符合杂志的要求；②只接受指定格式的图片；③插图上的元素要对位整齐；④图片的清晰度要符合出版印刷的要求；⑤插图中的文字字体和大小要保持一致；⑥组合图片的边框线条粗细要保持一致。

（目前仅有这么多，希望志同道合的同志补充一二）◆ 前面说了那么多，看起来感觉还是有点虚。

鸡汤不顶饿，干货补上！1字体Arial和Times New Roman是使用比较广的（插图中的字体要保持一致），字体的大小没有严格的限制，插图上的字体最大不要大于14号，否则字体过大。

尽量使用7-12号字体，其中插图上最常见的为7pt字号（小四=12pt，六号=7.875pt。

插图制作软件AI，见下图）打开今日头条，查看更多图片2图片在AI中完成制作后需要导出TIFF格式图片时，进行无损压缩（LZW压缩勾选上，见图），控制图片的大小。

单个图片的大小最好不要超过10M。

我们用Graphpad，Origin，SPSS做出来的图片，以TIFF格式导出的时候分辨率至少1000dpi。

电镜照，电泳图片，黑白显微镜拍出来的照片TIFF格式导出分辨率至少300dpi。

HE，IHC,动物组织图片等彩色图片TIFF格式导出分辨率至少300dpi。

图片的分辨率低了出版印刷的时候图像模糊不清，无法满足要求；分辨率过高图片质量太大，两者都不能正常发表。

（下图为nature上面的投稿部分规范要求。

）★在我们日常实验中，有时候拍出来的照片一不小心在原图上添加了标尺，这个标尺不如“我”意，但是样本已经找不着了，怎么办？抑或电泳图的条带歪歪扭扭，看着扎眼，该如何是好？不要怕，此处分享技能大招并且奉上豪华装备一套，请到文末领取。

技能一目的：去除图中看着不舒服且不会改变实验结果的部分。

1、在PS中打开图片，选择矩形选框工具2、按住左键框选住要去除的部分，右键单击填充》内容识别3、已经变成你要的样子了。

（另一个图同理）对于图片瑕疵的处理（组织上有动物的毛发，血渍等污点），PS处理起来方便易行。

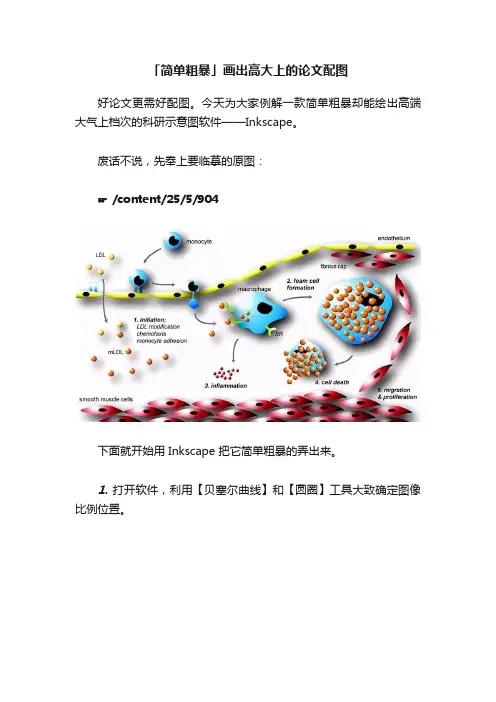

「简单粗暴」画出高大上的论文配图
好论文更需好配图。

今天为大家例解一款简单粗暴却能绘出高端大气上档次的科研示意图软件——Inkscape。

废话不说，先奉上要临摹的原图：
☞ /content/25/5/904
下面就开始用 Inkscape 把它简单粗暴的弄出来。

1. 打开软件，利用【贝塞尔曲线】和【圆圈】工具大致确定图像比例位置。

2. 画出基本细胞轮廓（F2 逐点编辑），右键对「颜色和填充」属性进行修改，利用渐变编辑高光。

3.复制细胞轮廓，修改「填充」、「笔廓」、「模糊」等属性做出阴影。

按 Shift 同时选中细胞、核、阴影，「群组」为一个单位。

哈哈，然后就不停的 copy-paste。

4.学会前面的技巧，画单核巨噬——PIECE OF CAKE。

5.画出方框和圆，通过求「差集」「并集」得到SR 受体轮廓，再用【F2 节点编辑】进一步修正，将其缩小后移至靶点。

「视图」可显示网格。

6.不规则的细胞都画完了，球型的 LDL 无须废话，控制好渐变即可。

用【铅笔工具】画出箭头的线条，并通过「笔廓风格」栏加上箭头。

7.添加文字。

通过「文件—文档」属性调节页面大小。

8. 更上一层楼，用已绘制的辅助曲线和【贝塞尔曲线】工具添加背景。

9.最后审校修改，文件—另存为png 格式（或导出位图）。

Inkscape 文件保存为 svg 格式方便后期修改。

大功告成，就是这么任性。

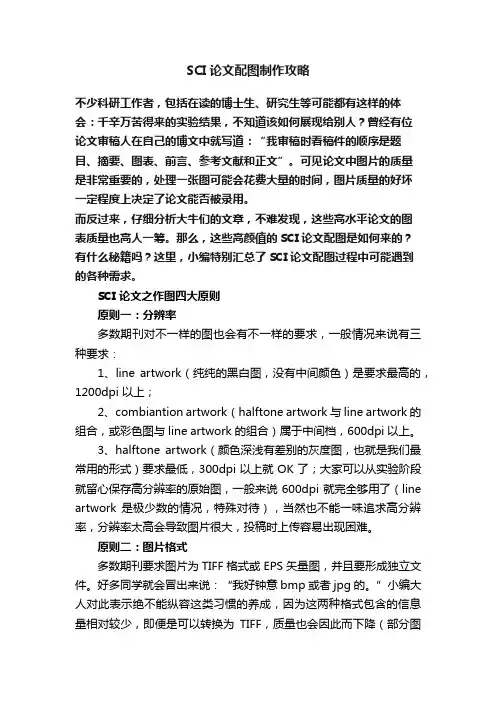

SCI论文配图制作攻略不少科研工作者，包括在读的博士生、研究生等可能都有这样的体会：千辛万苦得来的实验结果，不知道该如何展现给别人？曾经有位论文审稿人在自己的博文中就写道：“我审稿时看稿件的顺序是题目、摘要、图表、前言、参考文献和正文”。

可见论文中图片的质量是非常重要的，处理一张图可能会花费大量的时间，图片质量的好坏一定程度上决定了论文能否被录用。

而反过来，仔细分析大牛们的文章，不难发现，这些高水平论文的图表质量也高人一筹。

那么，这些高颜值的SCI论文配图是如何来的？有什么秘籍吗？这里，小编特别汇总了SCI论文配图过程中可能遇到的各种需求。

SCI 论文之作图四大原则原则一：分辨率多数期刊对不一样的图也会有不一样的要求，一般情况来说有三种要求：1、line artwork（纯纯的黑白图，没有中间颜色）是要求最高的，1200dpi 以上；2、combiantion artwork（halftone artwork 与 line artwork 的组合，或彩色图与 line artwork 的组合）属于中间档，600dpi 以上。

3、halftone artwork（颜色深浅有差别的灰度图，也就是我们最常用的形式）要求最低，300dpi 以上就 OK 了；大家可以从实验阶段就留心保存高分辨率的原始图，一般来说 600dpi 就完全够用了（line artwork 是极少数的情况，特殊对待），当然也不能一味追求高分辨率，分辨率太高会导致图片很大，投稿时上传容易出现困难。

原则二：图片格式多数期刊要求图片为 TIFF 格式或 EPS 矢量图，并且要形成独立文件。

好多同学就会冒出来说：“我好钟意 bmp 或者 jpg 的。

”小编大人对此表示绝不能纵容这类习惯的养成，因为这两种格式包含的信息量相对较少，即便是可以转换为TIFF，质量也会因此而下降（部分图像信息也会丢失哦）。

那又会有好多同学冒出来说：“矢量图看起来好清楚哦！”其实那和 TIFF 没有太大的区别，只要是满足分辨率就通通可以。

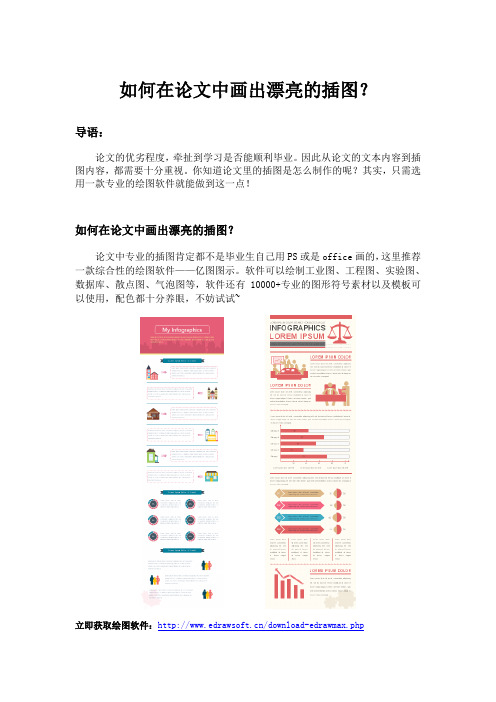

如何在论文中画出漂亮的插图？导语：论文的优劣程度，牵扯到学习是否能顺利毕业。

因此从论文的文本内容到插图内容，都需要十分重视。

你知道论文里的插图是怎么制作的呢？其实，只需选用一款专业的绘图软件就能做到这一点！如何在论文中画出漂亮的插图？论文中专业的插图肯定都不是毕业生自己用PS或是office画的，这里推荐一款综合性的绘图软件——亿图图示。

软件可以绘制工业图、工程图、实验图、数据库、散点图、气泡图等，软件还有10000+专业的图形符号素材以及模板可以使用，配色都十分养眼，不妨试试~立即获取绘图软件：/download-edrawmax.php亿图图示软件特色：1、丰富的模板例子：亿图图示支持超过200种图表绘制，轻松绘完各类图形。

2、专业的图表软件：不仅可以绘制普通图形，还可以绘制组织结构图、思维导图、网络图等。

3、值得信赖的产品：超过六百万次的下载，用户遍布全世界。

4、支持在线分享，生成的网页链接可以在不同的用户终端进行查看。

5、可以使用软件轻松绘制箭头、图框，让办公效率无限提升。

仅需3步教你在论文中快速画出漂亮的插图1、打开软件，在新建预定义模板和例子中，选择“科学”，然后就可以看到许多设计精美的模板，可以直接双击喜欢的模板开始绘图，也可以使用例子中的图例快速制图。

2、进入画布后，打开左侧的符号库，可以找到许多专业的用于科学研究的绘制符号，选择需要的符号直接拖曳到画布中即可使用。

每个符号下方都有相对应的注释，完全不用担心符号太多而分不清的问题。

（PS：软件所提供的所有符号均为矢量图）3、画好之后，我们还需要将论文插图清晰的导出才行，点击菜单栏上的文件进入软件初始页面，选择“导出&发送”，再选择需要保存的格式即可。

一般的论文中常用的图片格式有bmp、tiff、wmf、pdf、jpg等，亿图图示除了支持上述这几种图片格式外，还支持导出为ps、eps、word以及visio等等。

示例1：示例2：获取更多绘图软件使用攻略：/software/。

科研干货 SCI论文中插图的规范表达，避免踩雷！实验数据是科研文章中十分重要的部分，是文章观点最直接的证明，也是审稿人和读者最关注的部分。

规范、美观的实验数据表达会让人眼前一亮，很好地完成说明文章观点的任务。

本文将主要针对实验数据的绘图，阐述这类论文插图表达的规范性。

一、插图的组成科技论文中的插图，最主要的类型是数据信息图，主要用以描述数据的信息和趋势，包括点线图、柱状图、饼状图等。

数据图的主要构成部分由图1表示：以上部分是数据图的必要组成部分，它们往往都是不可或缺的。

除了数据图以外，论文的插图还包括照片、流程图、示意图等类型。

二、插图的清晰度与尺寸不同期刊对论文插图的要求不同，但是基本的要求往往是一致的，即要求图的清晰度足够。

作者在投稿前应仔细对照期刊的Guides for authors，对于不符合期刊要求的图应作出相应的修改。

此外，插入论文的图应保持纵横比，防止对图片进行横向拉伸和纵向拉伸，从而导致图形失真，如图2所示：图2 横向拉伸导致图形失真对于摘要图（Graphic abstract）的尺寸，很多期刊都会给出详细的规定，而对于论文插图的尺寸，期刊往往不会严格限定。

但是为了插图的阅读性，以及为了版面的利用率，作者需要特别注意图的尺寸问题。

关于插图的尺寸问题，其实就是掌握好三者的比例：图框、图线、文字。

三者的比例需要适中，如果比例不协调就会造成图片的不规范和不美观。

图3 图框的尺寸过大因为图框选择得过大，所以导致图中的文字和图线都显得较小，读不便和版面的浪费。

图4 误差棒超过图框所示，由于尺寸选择的不合理，导致图线的误差棒超过了图框。

三、图线数据图线是论文插图最核心的部分，是对数据的直接表达。

关于论文图线绘制的规范性，主要有以下需要注意的地方。

对于点线图来说，各个数据点之间的连接需要使用直线，在不少论文中对于数据点的连接采用的是平滑曲线，如图5所示。

平滑曲线过度预测了数据的走向规律，提供了超出实测数据的信息，应避免使用。

投稿要求及案例解读都应该看懂，却都看不懂的英文说明
1
2
3
4
《Nature》影响因子 36.28
如果有四张彩图：
《Carcinogenesis》影响因子 5.702
如果有四张彩图：
《International Journal of Molecular Medicine》影响因子 1.573
如果有四张彩图：
5
✓线条图✓灰度图✓彩图✓组合图
不应该强行放大图片到指定分辨率
在电脑上能看清 8cm 72dpi
直接缩放至8cm 500dpi 形成broken text
6
为什么需要事先设置图片物理尺寸？
文字无法看清文字需要看清
图片尺寸设置为8厘米时的7号字大小
图片尺寸设置为20厘米时的7号字大小
如要统一文字大小，必先规范图片尺寸
7
制作成图片后文字偏小
8
RGB/CMYK/GRAYSCALE
投稿过程中，颜色模式错误的警告
8分钟
最常见的错误是：
1、忘记添加标尺
2、胡乱打标尺
3、标注放大倍率。

SCI插图规范（国际通用版）软件：图片编辑：Adobe Photoshop矢量绘图：Adobe illustrator图表制作：excel、graphpadPdf虚拟打印机：Adobe acrobat professional不推荐在PowerPoint和word中拼制插图。

格式：TIFF格式：位图。

导出TIFF前合并图层。

Eps格式：矢量图。

文件名：Fig1.tiff、fig2.tiff…Fig1.eps、fig2.eps…色彩模式：制作时用RGB模式，投递前转化为CMYK色彩模式（看期刊要求）。

灰度图请用灰度模式。

8位颜色通道。

字体：中文：宋体英文：Arial或times new roman整篇插图文字保持一致，最大不大于14号字，尽量用8-12号字，避免用6号以下字体。

线条粗细：坐标轴用黑色。

线条0.25pt-1.5pt之间。

图片压缩：TIFF格式的灰度图、线图采用LZW格式的无损压缩。

文件大小：单个图片大小不应超过10MB。

插图尺寸：半版图：宽8cm，高<20cm2/3版图：宽12-15cm，高<20cm整版图：宽17cm，高<20cm不同类型的图片要求：1. 线条图TIFF格式分辨率至少1000dpi坐标轴黑线，绘图区横向网格线去除Eps格式同一论文不同插图线条粗细、字体、字号一致2. 灰度图（电镜照片、电泳条带等）TIFF格式分辨率至少300dpi（建议400dpi或500dpi）Eps格式：分辨率至少300dpi3. 彩色图Tiff格式分辨率至少300dpi（建议400dpi或500dpi）Eps格式：分辨率至少300dpi4. 复合类型图Tiff格式分辨率至少500dpi图片每个部分使用大写ABCD标注，如果每个部分中包括下一级的字部分用小写abc标注。

5. 医学模式图（电脑软件人工绘制的用以辅助反映一个医学过程的图像，建议用彩色模式以及矢量图格式提交）Tiff格式分辨率至少500dpi其他细节动物标本等实物照片图上应有标尺。
