高压电缆敷设工程施工方案一、前言随着现代社会对电力能源的不断需求，高压电缆敷设工程的重要性日益凸显。

高压电缆敷设工程是指将电缆敷设在地下或架空的工程，以便进行输电和通讯。

在进行高压电缆敷设工程的过程中，需要考虑多方面的技术和安全因素，确保电缆的质量和敷设的牢固可靠，以满足电力输送的需求。

本文将针对高压电缆敷设工程的施工方案进行详细阐述，包括工程背景、前期准备、施工组织、施工方法、安全技术措施等方面，旨在为高压电缆敷设工程的实施提供指导和参考。

二、工程背景高压电缆敷设工程是为了满足电力传输需求而进行的重要工程。

在城市建设和电网改造过程中，都会涉及到高压电缆的敷设工作。

高压电缆敷设工程施工将会涉及到施工地点的选定、施工方法的选择、安全措施的制定等多个方面，需要进行全面的规划和准备。

本文将从这些方面对高压电缆敷设工程的实施进行详细阐述。

三、前期准备1. 勘察工作在进行高压电缆敷设工程前，需要进行施工地点的勘察工作。

勘察工作包括地形地貌、地下管线、交通状况等方面的调查。

通过对施工地点的勘察，可以为后续的施工提供可靠的依据，并确定合适的敷设路线。

2. 设计方案在确定敷设路线后，需要进行详细的设计方案制定。

设计方案应考虑到施工地点的地形地貌、管线状况、交通状况等因素，确保敷设路线合理可行，也应充分考虑到电缆的敷设深度、敷设方式等因素，以保证电缆的质量和使用安全。

3. 材料采购在进行高压电缆敷设工程前，需要进行相关材料的采购工作。

材料包括电缆、敷设设备、管道材料等。

在采购过程中，需要对材料的品质和规格进行严格把控，保证施工材料的可靠性和质量。

4. 协调沟通在进行高压电缆敷设工程前，需要对施工相关的各方进行充分的协调沟通，包括相关部门、供应商、施工人员等。

确保施工相关的环节和工序能够有条不紊地进行。

四、施工组织在进行高压电缆敷设工程前，需要对施工队伍进行优选和组织。

施工队伍应由经验丰富、技术过硬的专业人员组成，以确保施工过程中出现质量问题或安全隐患时能够及时应对。

2024年高压电缆施工安全注意事项高压电缆施工的工作一般要求施工人员要有低压证或高压证。

虽然高压和低压电缆的操作内容差不多，但是高压电缆的操作流程比低压的要多。

而且，高压电缆的操作难度也比低压大，要注意的安全问题也多。

以下是高压电缆施工时要注意的安全事项，安全第一是高压施工的主导理念。

1．电缆在装卸车时应采用三脚架或吊车。

严禁由车上直接猛力推落地面，以免电缆轴摔坏和损坏电缆。

电缆装好车后，必须用结实的绳子将电缆固定牢固，双向垫上斜木以免行车中途急刹车或上下坡时滚动伤人。

2．电缆敷设时，应选择坚实平坦地面支撑电缆轴。

使用的丝杆千斤顶支架，应转动灵活。

电缆轴架起与放落时，必须保持端面垂直水平面，电缆卷筒轴线需平行于水平面。

3．电缆轴上保护板拆除后，要把带钉板子集中堆放，以免钉子扎脚。

轴筒上的余钉要处理好，以免挂衣扎手伤人。

4．锯断旧电缆时，必须停电、放电、验电，然后将电缆芯接地，并办理工作许可手续。

四芯电缆的零线芯要拆开。

锯断以前必须与电缆图纸对照；检查是否确实相符，有条件时应使用探测器验证，然后用接地带木柄的铁钎或者使用带接地线的钢锯钉入电缆芯后方可工作。

使用铁锯和铁钎的工作人员应戴绝缘手套并站在绝缘垫上。

接地线用截面积为10平方毫米以上的铜线，接地极可用圆钢打入地面0.6米以下。

4.布放光缆必须严密组织并有专人指挥，牵引过程中应有良好联络手段。

光缆布放完毕，应检查光纤是否良好。

光缆端头应做密封防潮处理，不得浸水。

5.光缆穿入管道或管道拐弯或有交x时，应采用导引装置或喇叭保护管，不得损伤光缆外护层，光缆一次牵引长度一般不应大于1000米，超长时应采用∞字分段牵引。

6.光缆放置在规定的托架上，并应留适当余量，避免光缆绷的太紧。

接头所在人(手)孔内的光缆预留后应符合设计要求。

预留光缆应按规定的位置妥善放置。

7．熔化绝缘胶时必须设专人看守。

工作人员应带亚麻帆布手套及鞋盖。

熔化的绝缘胶应避免手对手传递，放在地上时要注意放平。

电缆敷设作业
标准是指在电力工程中进行电缆敷设作业时需要遵循的一系列规定和标准。

以下是电缆敷设作业的一般标准：
1. 设计准备：在进行电缆敷设作业之前，需要有详细的设计方案和施工图纸。

设计方案应包括电缆的类型、截面和敷设方式等信息。

2. 施工准备：施工前需要开展必要的准备工作，包括清理施工区域、确定电缆敷设路线、准备敷设所需的材料和设备等。

3. 安全措施：电缆敷设作业涉及到电力设备和高压电缆，必须严格遵循安全规定和程序，保证施工人员安全。

4. 敷设方式：电缆可以采用直埋、管道敷设或架空敷设等方式。

根据具体情况选择合适的敷设方式，并严格按照设计要求进行操作。

5. 线路布置：电缆敷设应按照设计要求进行布置，保证线路的正常运行。

应注意避开其他管道和设备，并遵守相关的安全距离要求。

6. 固定和保护：敷设完成后，电缆应进行固定和保护。

固定方式可以采用钢托架、托盘等，并确保电缆不会受到外部损坏。

7. 测试与验收：敷设完成后，应进行电缆的测试和验收，确保线路的正常运行和符合设计要求。

以上是一些常见的电缆敷设作业标准，具体的标准还应根据不同的工程项目和地区的规定进行调整和执行。

电力电缆施工的安全措施
1.施工前的安全措施：
（1）提前编制详细的施工方案，包括施工计划、施工程序、安全注
意事项等，并组织专业技术人员进行技术指导。

（2）对施工区域进行安全检查，确保没有危险物品或障碍物，同时
评估施工地点的稳定性和地质条件。

（3）向现场人员进行安全培训，包括电气安全、施工技术和紧急救
援等方面的知识，并且确认所配备的个人防护用品是否齐全。

2.施工中的安全措施：
（1）在施工现场设置明显的安全标识和安全警示牌，包括禁止通行、高压区域、临时停电等警示信息，提醒人员注意安全。

（2）确保所有电力设备和工具的使用符合安全规范，并定期进行检
查和维护。

（3）保持施工现场的整洁有序，防止杂物乱放和摆放不当导致的安
全隐患。

（4）严格遵守电气安全操作规程，如断电、停电、接地等操作步骤，确保施工人员和周围环境的安全。

（5）对暴露在高压电力设备附近的人员进行有效的隔离措施，防止
人员误入危险区域。

3.施工后的安全措施：
（1）及时清理施工现场，恢复周围环境的安全和整洁。

（2）对施工过程中所使用的设备和工具进行彻底的检查和维修，确保其安全可靠。

（3）制定完善的工作记录和档案，包括施工过程中的隐患、问题及解决办法等，以备后续参考和复查。

（4）进行施工质量和安全的综合评估，总结经验，不断完善施工安全管理体系。

除了以上的一些基本安全措施，还需要根据具体的施工环境和工程要求进行安全措施的进一步规划和落实。

此外，施工单位和施工人员必须具备良好的安全意识和专业技能，提高紧急救援能力，并加强与相关部门的沟通和协调，共同推动电力电缆施工的安全和顺利进行。

高压电缆安装安全技术规程范本1、引言高压电缆是输送电力的重要设备，其安装质量关系到电力系统的安全可靠运行。

为了保障高压电缆安装的安全性，制定本安全技术规程，以规范高压电缆的安装过程，确保施工人员的人身安全和设备运行的稳定性。

2、高压电缆安装前的准备工作在进行高压电缆安装之前，必须做好以下准备工作：2.1 确认电缆路线及布设方案，保证布设路径通畅。

2.2 检查土建结构的支持能力是否满足要求，确认安装位置及方法。

2.3 确保相关安全防护设施完善，比如警示标识、防护网等。

3、高压电缆的铺设3.1 高压电缆的铺设应遵循规定的安装原则，尽量减少弯曲次数。

3.2 在电缆的弯头处应采取适当措施，避免过度弯曲导致电缆敷设不良。

3.3 电缆的接地应符合相关标准，确保接地可靠。

4、高压电缆的连接4.1 在连接高压电缆的过程中，必须严格按照规定的连接方法进行操作，确保连接牢固可靠。

4.2 连接部位应进行绝缘处理，避免因接触而引起漏电及其他安全隐患。

5、高压电缆的封闭及保护5.1 完成高压电缆连接后，应尽快进行封闭及保护，防止外部环境的影响。

5.2 高压电缆的保护措施应根据相关规定执行，确保电缆的安全。

6、高压电缆的试验6.1 在完成高压电缆的安装之后，应进行必要的试验，确保电缆的质量合格。

6.2 试验过程中必须按照相关标准操作，严格检查电缆的质量。

7、高压电缆的验收及保养7.1 高压电缆安装完毕后，需经过验收，验收合格后方可投入使用。

7.2 定期对高压电缆进行保养及检查，确保其安全可靠运行。

8、结语高压电缆的安装安全技术规程旨在规范高压电缆的安装过程，保障电力系统的安全稳定运行。

希望相关施工人员能够严格遵守规程，加强安全意识，共同维护电力系统的安全。

高压单芯电缆敷设、终端头制作及安装一、高压单芯电缆敷设：高压单芯电缆敷设时，应给每一根电缆编号并做好相应记录，以确保在安装高压电缆头时不会出错。

在敷设完每一根电缆后，应及时做好电力中断处的防水密封工作，最好用等径的热缩管帽做热缩密封处理，以防止电缆进水或受潮。

高压单芯电缆在电缆沟或空间比较狭小的地方，要保证其弯曲半径大于电缆线径的20倍（R≥20D）。

在高压电缆两端应做相应预留。

二、高压单芯电缆终端头的制作：采用高压交联聚乙烯绝缘电缆冷缩接头技术，用PVC 带绑扎剥开电缆，保留35mm 铜屏蔽，对电缆进行良好电缆头预处理；用恒力弹簧将接地编制线固定在铠装带上，对冷收缩套管安装要保证冷缩终端的有效距离及顶部防水密封；安装冷缩式终端头要保证主绝缘光滑，并分段标识。

电缆头在安装时要防潮，不应在雨天、雾天、大风天做电缆头，施工中要保证手和工具、材料的清洁。

单芯电缆高压电缆多采用一端接地的方式，通过在靠近电缆终端点的地方安装涌流放电器来防止电缆产生过电压。

当穿过轨道的时候，电缆要放在电缆槽或管子里。

电缆头制作完成后应进行电气试验，合格后填写施工技术记录，并请监理工程师进行质量检查、签认。

三、高压电缆、电缆头安装：高压电缆头在制作完成后需静臵3天，等完全凝固后，做电缆耐压试验并记录。

在确定电缆头符合安装要求后，方可安装。

1、安装前需校验每一根电缆，核对电缆编号，确保电缆安装正确。

2、安装2.1高压电缆户外头的安装安装时用棕绳系在高压电缆头最下端热缩套一下，由钢柱或铁塔顶吊至安装位臵，连接电缆终端，然后从底部依次用准备好的非磁性电缆抱箍固定。

并根据所选的电缆屏蔽层和铠装层接地方式（以设计为准），分别固定电缆屏蔽层和铠装层接地端子。

同一钢柱或铁塔上电缆完全连接好后，把多余电缆按相关规定埋设，并埋设相应警示桩。

2.2高压电缆户内头的安装户内头安装前，先拆除电缆头上包裹的防水纸等，具体操作如图所示：步骤如下：1)、将钟型法兰推回。

一、总则本作业指导书是根据“电气装置安装工程电缆线路施工及验收规范”GB-50168-92制定，为保证电缆线路安装工程的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，特制定本作业指导书。

在施工前必须认真学习和执行该作业指导书，施工质量应符合验收规范及施工图纸的要求，施工人员必须依照作业指导书进行生产操作并实现作业指导书明确达到的质量和要求，望有关人员认真执行。

二、适用范围：本指导书适用于500kV及以下电力电缆、控制电缆线路安装工程的施工及验收。

三、作业任务：1、2、3、四、施工前的准备工作：、设定作业区域，本工程施工地点在大庆市新华电厂厂区内。

、应保证作业场地平整，道路畅通，为运输电缆及其他设备提供方便。

、办理好生产施工人员的进厂作业手续。

、选择好电缆的行走路径减少电缆不必要的浪费及电缆的交叉。

、制定安全技术措施，对施工人员进行现场技术交底。

、电缆敷设前应对电缆的行走路径和涵洞进行检查，对防碍电缆敷设的地方进行修整。

、与建设单位、工程监理、生产厂家共同对物资进行开箱验收。

五、电缆的运输与保管在运输装卸过程中，不应使电缆及电缆盘受到损伤。

严禁将电缆盘直接由车上推下。

电缆盘不应平放运输、平放贮存。

运输或滚动电缆盘前，必须保证电缆盘牢固，电缆绕紧。

滚动时必须顺着电缆盘上的箭头指示或电缆的缠紧方向。

电缆及其附件到达现场后，应按下列要求及时进行检查。

产品的技术文件应齐全。

电缆型号、规格、长度应符合订货要求，附件应齐全；电缆外观不应受损。

电缆封端应严密。

当外观检查有怀疑时，应进行受潮判断或试验。

电缆及其有关材料如不立即安装，应按下列要求贮存：电缆应集中分类存放，并应标明型号、电压、规格、长度。

电缆盘之间应有通道。

地基应坚实，当受条件限制时，盘下应加垫，存放处不得积水。

电缆终端瓷套在贮存时，应有防止受机械损伤的措施电缆附件的绝缘材料的防潮包装应密封良好，并应根据材料性能和保管要求贮存和保管。

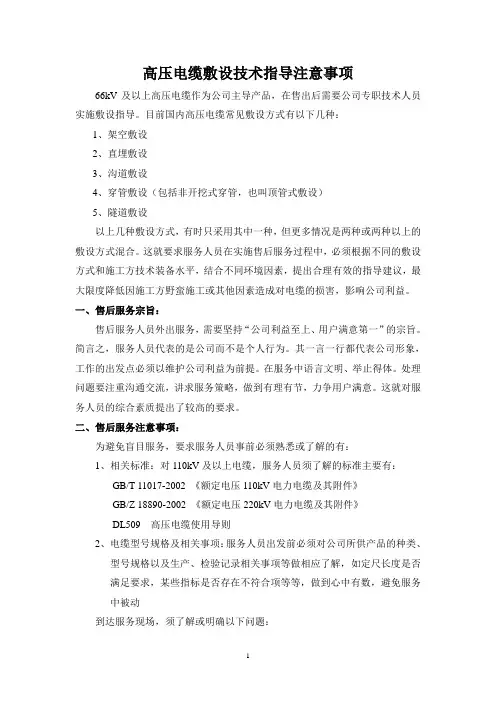

高压电缆敷设技术指导注意事项66kV及以上高压电缆作为公司主导产品，在售出后需要公司专职技术人员实施敷设指导。

目前国内高压电缆常见敷设方式有以下几种：1、架空敷设2、直埋敷设3、沟道敷设4、穿管敷设（包括非开挖式穿管，也叫顶管式敷设）5、隧道敷设以上几种敷设方式，有时只采用其中一种，但更多情况是两种或两种以上的敷设方式混合。

这就要求服务人员在实施售后服务过程中，必须根据不同的敷设方式和施工方技术装备水平，结合不同环境因素，提出合理有效的指导建议，最大限度降低因施工方野蛮施工或其他因素造成对电缆的损害，影响公司利益。

一、售后服务宗旨：售后服务人员外出服务，需要坚持“公司利益至上、用户满意第一”的宗旨。

简言之，服务人员代表的是公司而不是个人行为。

其一言一行都代表公司形象，工作的出发点必须以维护公司利益为前提。

在服务中语言文明、举止得体。

处理问题要注重沟通交流，讲求服务策略，做到有理有节，力争用户满意。

这就对服务人员的综合素质提出了较高的要求。

二、售后服务注意事项：为避免盲目服务，要求服务人员事前必须熟悉或了解的有：1、相关标准：对110kV及以上电缆，服务人员须了解的标准主要有：GB/T 11017-2002 《额定电压110kV电力电缆及其附件》GB/Z 18890-2002 《额定电压220kV电力电缆及其附件》DL509 高压电缆使用导则2、电缆型号规格及相关事项：服务人员出发前必须对公司所供产品的种类、型号规格以及生产、检验记录相关事项等做相应了解，如定尺长度是否满足要求，某些指标是否存在不符合项等等，做到心中有数，避免服务中被动到达服务现场，须了解或明确以下问题：3、首先熟悉业主、施工方、监理方等相关人员，理清各方之间的关系，为做好协调沟通及问题处理做好铺垫。

4、了解施工现场环境条件（如温度、湿度、有无浸水等）及敷设地形的复杂程度（如线路长度、落差、弯曲、有无公路、桥梁、建筑物等）、敷设种类等，确定是否具备敷设条件，做好指导准备工作。

110kV高压电缆施工技术难点与解决措施摘要：在社会快速发展的背景下，我国经济显著提升，各行业也有着更加广阔的进步空间，随之各行业和领域对电力的需求也逐渐增多。

当前110kV高压电缆成为了我国电力系统输送电能的关键工具之一，并体现出我国电力系统是否能够正常运转。

所以，其对施工提出的要求较高。

但是不可否认，当前我国电力部门在110kV高压电缆施工中依然存在着各种问题有待完善。

在面对各种问题时，要求电力部门注重对具体的问题具体分析，加大解决力度，确保各项施工环节有序开展。

因此，本文将围绕110kV高压电缆施工技术难点和处理措施为主题来展开分析，通过详细了解当前110kV电压高压电缆施工技术各个难点，再提出促进110kV高压电缆施工技术顺利进行的可行性对策。

关键词：110kV高压电缆；施工技术；技术难点；解决措施Technical Difficulties and Solutions for 110kV High Voltage CableConstructionZhou yiDongguan Transmission and Transformation Construction Engineering Limited CompanyAbstract：Under the background of the rapid social development, our country economy significantly increased, the progress of the industry also has a broader space, then the demand for electric power industries and sectors has gradually increased. At present, 110kVhigh-voltage cables have become one of the key tools for power transmission in our country power system, and it reflects whether our country power system can run properly. Therefore, the constructionrequest is higher. However, there is no denying the fact that our country sector during the construction of a 110kV high-voltage cablestill exist various problems to be improved. In the face of various problems, the power sector is required to pay attention to specific analysis of specific problems, increase the intensity of solution, and ensure that all construction links are carried out in an orderly manner. Therefore, this article will focus on 110kV high-voltage cable construction technical difficulties and treatment measures as thetheme to carry out analysis, through a detailed understanding of the current 110kV high-voltage cable construction technology difficulties, then put forward the feasibility of promoting the smooth construction technology of 110kV high-voltage cable countermeasures.Keywords：110kV High Voltage Cable ；Construction Technology；Technical Difficulties；Solutions1 针对110kV高压电缆施工技术各个难点的探究1.1 高压电缆敷设损伤对于施工单位来说，其经常采用的110kV高压电缆敷设手段具有多样化，而利用最为广泛的主要包括电缆沟、电缆直埋管、顶管和电缆隧道，各种施工手段的采用虽然能够提升施工的整体质量，但是难免电缆在敷设过程中会对110kV高压电缆造成损伤。

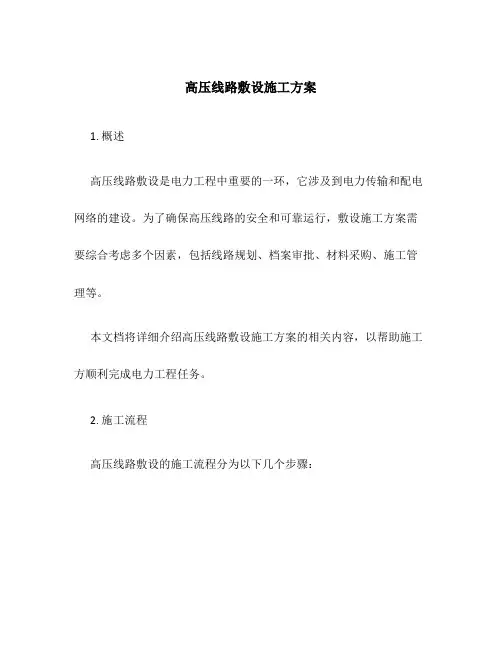

高压线路敷设施工方案1. 概述高压线路敷设是电力工程中重要的一环，它涉及到电力传输和配电网络的建设。

为了确保高压线路的安全和可靠运行，敷设施工方案需要综合考虑多个因素，包括线路规划、档案审批、材料采购、施工管理等。

本文档将详细介绍高压线路敷设施工方案的相关内容，以帮助施工方顺利完成电力工程任务。

2. 施工流程高压线路敷设的施工流程分为以下几个步骤：2.1 线路规划在线路规划阶段，需要根据需求和地理条件确定线路的走向和敷设方式。

该阶段的工作包括勘测、设计、评估等，需要综合考虑环境因素、土地使用权、通行权等问题。

2.2 档案审批在线路规划确定后，需要向相关部门提交施工申请并进行档案审批。

申请材料包括线路设计图纸、技术规范、环境评估报告等。

2.3 材料采购根据敷设计划，需要采购相应的电缆、杆塔、绝缘子、接地线等材料。

采购过程中要注意选择符合规定标准和质量要求的产品，并与供应商签订正式合同。

施工准备包括场地清理、设备安装、工具准备等工作。

在施工现场要进行必要的安全防护，包括围栏搭建、安全标识设置等。

2.5 敷设施工根据敷设方案，进行电缆铺设、杆塔安装、接地线焊接等工作。

施工过程中需要遵循相关安全规范和操作规程，确保线路的质量和可靠性。

2.6 工程验收完成敷设工作后，进行工程验收。

验收内容包括线路接地电阻测试、电缆质量检测、绝缘测试等。

只有通过验收，线路才能正式投入使用。

3. 施工管理高压线路敷设的施工管理是确保施工质量和进度的重要环节。

施工管理工作包括：制定详细的施工计划，包括工期安排、人力资源调配、材料供应等。

施工计划要合理安排，确保施工进度和质量。

3.2 质量控制建立质量控制体系，制定相关工艺标准和检测规范。

施工过程中进行监督检查，及时发现和解决质量问题。

3.3 安全管理建立安全管理体系，制定安全操作规程和应急预案。

严格遵守安全操作规程，确保工人和项目安全。

3.4 进度管理及时跟踪施工进度，协调解决施工中的问题，确保项目按时完成。
