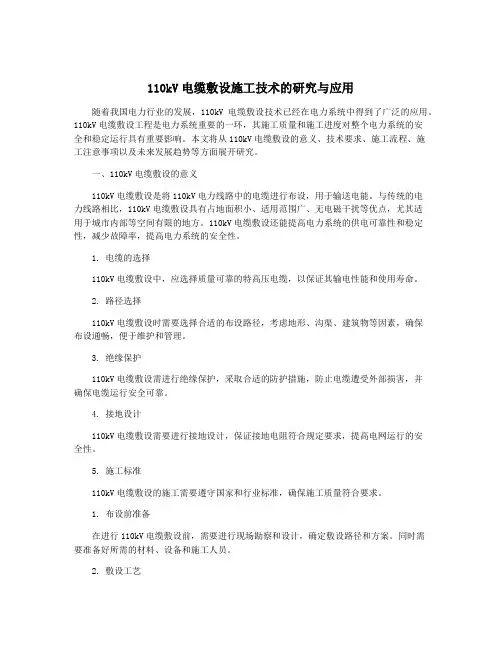

110kV交联电缆敷设安装规范及注意事项1 电缆敷设前应按下列要求进行检查：1.1 电缆通道畅通，排水良好。

金属部分的防腐层完整。

隧道内照明、通风符合要求。

1.2 电缆型号、电压、规格应符合设计。

1.3 电缆外观应无损伤，当对电缆的密封有怀疑时，应进行潮湿判断；直埋电缆应经试验合格。

1.4 电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。

1.5 敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。

1.7 在带电区域内敷设电缆，应有可靠的安全措施。

2 电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。

3 电力电缆在终端头与接头附近宜留有备用长度。

4 电缆各支持点间的距离应符合设计规定。

当设计无规定时，不应大于表7中所列数值。

表5 电缆各支持点间的距离 mm5 电缆的最小弯曲半径不小于25(D+d)。

6 电缆敷设时，不应使电缆在支架上及地面上摩擦拖拉。

电缆上不得有铠装压扁、电缆扭结、护层破裂等未消除的机械损伤。

7 用机械敷设电缆时的最大牵引强度宜符合表8的规定。

表6 电缆最大牵引强度(N/mm2)8 机械敷设电缆的速度不宜超过15m/min。

9 电缆转弯处的侧压力:滑动敷设时不应大于3 kN/ m；滚动敷设时，每只滚轮铅套电缆不大于0.5K N,皱纹铝套电缆不大于2 K N。

10 敷设电缆时，电缆允许敷设最低温度，在敷设前24h内的平均温度以及敷设现场的温度不应低于0℃。

11 电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。

12 电缆进入电缆沟、隧道、坚井、建筑物、盘(柜)以及穿入管子时，出入口应封闭，管口应密封。

13 生产厂房内及隧道、沟道内电缆的敷设13.1 电缆的排列，应符合相关规定。

13.2 电缆与热力管道、热力设备之间的净距，平行时应不小于1m，交叉时应不小于0.5m，当受条件限制时，应采取隔热保护措施。

电缆通道应避开锅炉的看火孔和制粉系统的防爆门；当受条件限制时，应采取穿管或封闭槽盒等隔热防火措施。

110kV电缆穿管的敷设摘要:北京地区110 kV电缆主要采用隧道内敷设的方式，但是地下电力隧道造价较高，而且市区内主干网路径上隧道已近饱和；同时电缆网目前正迅速的向市区以外扩展延伸。

如采用隧道敷设则一次性投资过多，且电缆总数也不多。

该文就110kV电缆穿管敷设需要解决的问题、用于110kV电缆敷设的管井设计的相关问题以及管井的经济技术指标分析进行探讨，从而论证110kV电缆穿管敷设的可行性。

关键词：电缆敷设电力管井输电设备目前，国内110 kV电缆敷设方式种类很多，如直埋敷设、穿管敷设、隧道敷设等，而在北京地区110 kV电缆主要采用隧道内敷设的方式。

电缆在隧道内敷设其运行条件较好，环境温度基本恒定，施工便利，且便于管理维护。

但是，地下电力隧道造价较高。

如果在市区内主干线网路径上，有多路电缆敷设其中，隧道尚能体现其优越性，且经济技术指标也较合理。

然而随着市区内主干网路径上隧道已近饱和，而电缆网目前正迅速的向市区以外扩展延伸，如三环、四环外，甚至五环外的许多经济开发区内的电缆网系统，其总体规划已近全面，如采用隧道敷设则一次性投资过多，且电缆总数也不多，这就不具有经济合理性，在一定程度上造成了投资方的浪费。

因此，我们很有必要在北京地区发展适合110 kV电缆的另一种可以推广的敷设方式。

这种新型敷设方式首先在造价方面应较为经济，其次在施工、运行、维护等方面具有其可行性，同时还应具有可重复使用的特点，减少地面开挖的次数。

经过近年来配网工程中管井敷设电缆的大量实践，尤其是在三环入地工程中大量新型管材的应用，发现电缆的管井敷设在许多方面均具有较好的特性：管井本体的投资较为经济，一次建成后可敷设多路电缆，且可避免重复的地面开挖。

目前国内在上海、广东等地区已有许多110 kV电缆工程采用穿管敷设方式，因此110 kV穿管敷设已具有较丰富的实施及运行经验可以借鉴。

1 110 kV电缆的穿管敷设1.1 载流量电缆的敷设方式会直接影响到电缆的载流量，其主要原因在于不同敷设方式下，电缆周围媒质的热阻不同。

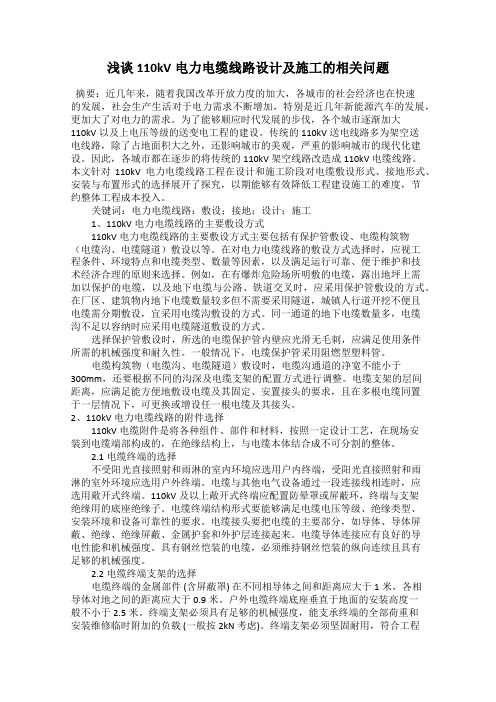

浅谈110kV电力电缆线路设计及施工的相关问题摘要：近几年来，随着我国改革开放力度的加大，各城市的社会经济也在快速的发展，社会生产生活对于电力需求不断增加，特别是近几年新能源汽车的发展，更加大了对电力的需求。

为了能够顺应时代发展的步伐，各个城市逐渐加大110kV以及上电压等级的送变电工程的建设。

传统的110kV送电线路多为架空送电线路，除了占地面积大之外，还影响城市的美观，严重的影响城市的现代化建设。

因此，各城市都在逐步的将传统的110kV架空线路改造成110kV电缆线路。

本文针对110kV电力电缆线路工程在设计和施工阶段对电缆敷设形式、接地形式、安装与布置形式的选择展开了探究，以期能够有效降低工程建设施工的难度，节约整体工程成本投入。

关键词：电力电缆线路；敷设；接地；设计；施工1、110kV电力电缆线路的主要敷设方式110kV电力电缆线路的主要敷设方式主要包括有保护管敷设、电缆构筑物（电缆沟、电缆隧道）敷设以等。

在对电力电缆线路的敷设方式选择时，应视工程条件、环境特点和电缆类型、数量等因素，以及满足运行可靠、便于维护和技术经济合理的原则来选择。

例如，在有爆炸危险场所明敷的电缆，露出地坪上需加以保护的电缆，以及地下电缆与公路、铁道交叉时，应采用保护管敷设的方式。

在厂区、建筑物内地下电缆数量较多但不需要采用隧道，城镇人行道开挖不便且电缆需分期敷设，宜采用电缆沟敷设的方式。

同一通道的地下电缆数量多，电缆沟不足以容纳时应采用电缆隧道敷设的方式。

选择保护管敷设时，所选的电缆保护管内壁应光滑无毛刺，应满足使用条件所需的机械强度和耐久性。

一般情况下，电缆保护管采用阻燃型塑料管。

电缆构筑物（电缆沟、电缆隧道）敷设时，电缆沟通道的净宽不能小于300mm，还要根据不同的沟深及电缆支架的配置方式进行调整。

电缆支架的层间距离，应满足能方便地敷设电缆及其固定、安置接头的要求，且在多根电缆同置于一层情况下，可更换或增设任一根电缆及其接头。

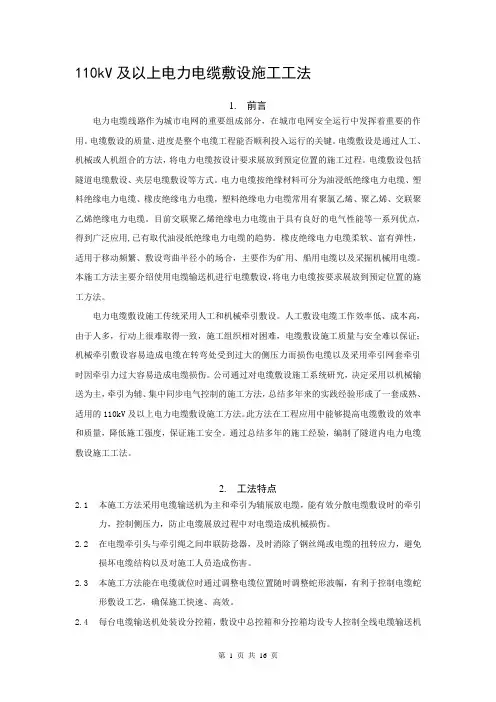

110kV及以上电力电缆敷设施工工法1.前言电力电缆线路作为城市电网的重要组成部分，在城市电网安全运行中发挥着重要的作用。

电缆敷设的质量、进度是整个电缆工程能否顺利投入运行的关键。

电缆敷设是通过人工、机械或人机组合的方法，将电力电缆按设计要求展放到预定位置的施工过程。

电缆敷设包括隧道电缆敷设、夹层电缆敷设等方式。

电力电缆按绝缘材料可分为油浸纸绝缘电力电缆、塑料绝缘电力电缆、橡皮绝缘电力电缆，塑料绝缘电力电缆常用有聚氯乙烯、聚乙烯、交联聚乙烯绝缘电力电缆。

目前交联聚乙烯绝缘电力电缆由于具有良好的电气性能等一系列优点，得到广泛应用,已有取代油浸纸绝缘电力电缆的趋势。

橡皮绝缘电力电缆柔软、富有弹性，适用于移动频繁、敷设弯曲半径小的场合，主要作为矿用、船用电缆以及采掘机械用电缆。

本施工方法主要介绍使用电缆输送机进行电缆敷设，将电力电缆按要求展放到预定位置的施工方法。

电力电缆敷设施工传统采用人工和机械牵引敷设。

人工敷设电缆工作效率低、成本高，由于人多，行动上很难取得一致，施工组织相对困难，电缆敷设施工质量与安全难以保证；机械牵引敷设容易造成电缆在转弯处受到过大的侧压力而损伤电缆以及采用牵引网套牵引时因牵引力过大容易造成电缆损伤。

公司通过对电缆敷设施工系统研究，决定采用以机械输送为主，牵引为辅、集中同步电气控制的施工方法，总结多年来的实践经验形成了一套成熟、适用的110kV及以上电力电缆敷设施工方法。

此方法在工程应用中能够提高电缆敷设的效率和质量，降低施工强度，保证施工安全。

通过总结多年的施工经验，编制了隧道内电力电缆敷设施工工法。

2.工法特点2.1本施工方法采用电缆输送机为主和牵引为辅展放电缆，能有效分散电缆敷设时的牵引力，控制侧压力，防止电缆展放过程中对电缆造成机械损伤。

2.2在电缆牵引头与牵引绳之间串联防捻器，及时消除了钢丝绳或电缆的扭转应力，避免损坏电缆结构以及对施工人员造成伤害。

2.3本施工方法能在电缆就位时通过调整电缆位置随时调整蛇形波幅，有利于控制电缆蛇形敷设工艺，确保施工快速、高效。

110kv直埋电缆技术措施随着城市化的快速发展，电力设施的需求日益增长，其中110kv直埋电缆在供电网络中扮演着重要的角色。

为了确保其安全、稳定运行，制定一套有效的技术措施至关重要。

本文将重点探讨110kv直埋电缆的技术措施，以确保其长期稳定运行。

一、电缆的选择与敷设在选择110kv直埋电缆时，应考虑其电气性能、机械强度以及环境因素。

应选择具有优良绝缘性能、耐腐蚀、抗机械损伤的电缆。

同时，根据工程需求，选择合适的电缆截面和长度。

在敷设电缆时，应遵循以下原则：1.电缆应敷设在电缆沟或电缆隧道中，以满足散热和维修需求；2.避免在有剧烈振动的场所敷设电缆；3.电缆敷设时应保持一定的弯曲半径，防止因过度弯曲导致电缆损坏。

二、电缆的埋设深度为确保电缆的安全运行，需要对其埋设深度进行合理的设计。

一般而言，直埋电缆的埋设深度应不小于70厘米。

在特殊情况下，如穿越公路、铁路等，应适当加深埋设深度，并采取相应的保护措施。

三、电缆的防护措施为防止电缆受到机械损伤和化学腐蚀，应采取以下防护措施：1.在电缆表面覆盖一层保护管或防腐材料；2.在电缆周围填充阻水材料，防止水分侵入；3.在电缆上方设置标识牌，标明电缆类型、规格等信息，以便于维修和管理。

四、电缆的接地措施为了保障人身安全和设备的正常运行，直埋电缆应采取接地措施。

具体方法如下：1.将电缆的金属护套或铠装层进行可靠接地；2.在变电所或开关站等关键场所，应设置等电位连接网，以确保设备的安全运行。

五、电缆的巡检与维护为确保110kv直埋电缆的安全运行，定期的巡检与维护必不可少。

具体措施如下：1.定期检查电缆的敷设情况，确保无外力损伤；。

关于110kV电缆敷设中注意要点探讨作者：贺伟黄明烽来源：《华中电力》2013年第12期摘要：110kV电力电缆敷设和安装质量对今后电缆安全可靠运行起着至关重要的作用。

文章结合笔者的工作实践与总结，主要就110kV单芯电缆敷设过程中相关要点进行分析，主要从敷设方式、敷设前的准备、电缆敷设的要求并对电缆头的制作等方面进行论述，并提出了施工中的注意事项。

关键词：110kV；电缆敷设；电缆附件；端头安装随着我国城市化进程的发展和人们生活水平的提高，在电力系统设计施工中供电线路已普遍采用电力电缆。

是一项工种多，专业复杂的系统工程，尤其是具有专业性强，施工难度大，建设周期短等特点。

这些都决定了现阶段迫切需要改变传统的施工技术，以一种全新的视角来探讨电力工程施工技术具有重要的研究意义。

1 项目概述本工程包括敷设110kV XLPE电缆13.2km，安装绝缘接头12套，分段接头3套，户外终端头3套，连接组合电气密封终端头1组，交叉互联和过电压保护密封箱5套，土建部分有电缆桥l座，综合式电缆沟5km，预埋管道10处等。

施工特点是速度快，组织合理，使用国产机具，并总结了施工、管理经验。

现就XLPE电缆在城区敷设的安全技术措施和有关问题作简要介绍。

2 电缆的特性（1）XLPE电缆的电缆芯温度容许连续运行达90℃，因而输送容量较大。

（2）XLPE电缆是固体绝缘结构，对敷设、安装、运行都比较简单方便。

（3）XLP三电缆的内、外半导体和绝缘体三者同时挤压成型，层间粘结密度高，另采用干式法交联，使绝缘体密度增大，微孔减少，其介质损耗给tgs值和电常数都比较小。

3 电缆的敷设形式根据进口XLPE电缆的特点，从安全技术措施方面着重考虑以下几个问题。

3.1 XLPE电缆的敷设形式在城市中心敷设超高压电缆难度较大，审查设计时就考虑到如何避开各种障碍物，如何防止被人挖伤、防火、防潮、防过电压保护失效等问题，根据地形环境条件，采取110kV交联电缆沿10kV配电电缆外侧，自建电缆沟，平行走向。

110kv电缆安全防护方案一、方案目标本方案旨在提供一套全面、实用的110kv电缆安全防护措施，以确保电缆设备的安全稳定运行，降低因电缆故障引发的安全事故风险，保障电力系统的正常供电。

二、电缆选型针对110kv电缆的运行环境和安全要求，选择合适的电缆型号，确保电缆具有足够的电气性能、机械强度和耐腐蚀性能。

同时，应选用低烟无卤阻燃电缆，提高电缆的阻燃性能，防止火灾事故的发生。

三、电缆敷设在电缆敷设过程中，应遵循相关规范和标准，采用适当的敷设方式，如直埋、排管、隧道等。

同时，应确保电缆敷设的环境条件符合要求，避免在高温、潮湿、腐蚀等恶劣环境下敷设电缆。

在敷设过程中，应注意避免电缆受到机械损伤、过度弯曲等情况，保持电缆的完整性和稳定性。

四、接地系统为确保110kv电缆的安全运行，应建立完善的接地系统。

接地系统应满足相关规范和标准的要求，具有足够的接地电阻和良好的电气连接。

同时，应定期对接地系统进行检查和维护，确保接地系统的正常运行。

五、防雷措施为防止雷电对110kv电缆的危害，应采取有效的防雷措施。

在电缆线路的入口处安装避雷器，避免雷电波侵入。

同时，应定期对避雷器进行检查和维护，确保避雷器的正常运行。

在雷电频繁的地区，应适当增加防雷设施的密度和防护等级。

六、防水措施为防止水对110kv电缆的危害，应采取有效的防水措施。

在电缆沟、隧道等处设置防水设施，如防水板、防水涂料等，防止水进入电缆设施。

同时，应定期对防水设施进行检查和维护，确保防水设施的正常运行。

在雨季或地下水位较高的地区，应加强防水措施的监管和维护力度。

七、监控检测为及时发现和解决电缆故障，应建立完善的监控检测系统。

通过安装在线监测装置和智能传感器等设备，实时监测电缆的运行状态和环境参数。

同时，应定期进行电缆绝缘电阻、介损等电气性能的检测和试验，以及环境温湿度、腐蚀等外部因素的监测和分析。

通过监控检测数据的采集、处理和分析，及时发现和解决潜在的安全隐患和故障问题。

浅析110kV电缆的敷设及注意事项作者：姜颖来源：《城市建设理论研究》2013年第01期摘要：110kV电缆的敷设和电缆头的制作质量直接影响着供电安全和稳定性，是电力工程中一项非常重要的内容。

文章就110kV单芯电缆敷设过程中采用的敷设方式、敷设前的检查和准备、电缆敷设的要求并对电缆头的制作方法、相关注意事项等问题进行分析和探讨。

关键词：110kV电缆；敷设；电缆头Abstract: 110kV cables and cable head produced quality direct impact on the power supply safety and stability of power engineering, it is a very important content. The 110kV single core cable laying process using the way of laying, laying before the examination and preparation, cable laying requirements and on cable head manufacturing method, related matters needing attention are analyzed and discussed.Key words: 110kV cable; cable laying; head中图分类号：TM246+.5文献标识码：文章编号：1、前言随着城市的发展和居民生活水平的提高，在电力系统设计施工中供电线路已普遍采用电力电缆。

是一项工种多，专业复杂的系统工程，尤其是具有专业性强，施工难度大，建设周期短等特点。

这些都决定了现阶段迫切需要改变传统的施工技术，以一种全新的视角来探讨电力工程施工技术具有重要的理论意义和现实借鉴作用。

2、电缆敷设方式电缆敷设方式是根据工作条件、环境特点、电缆类型、路径特点等因素来选择。

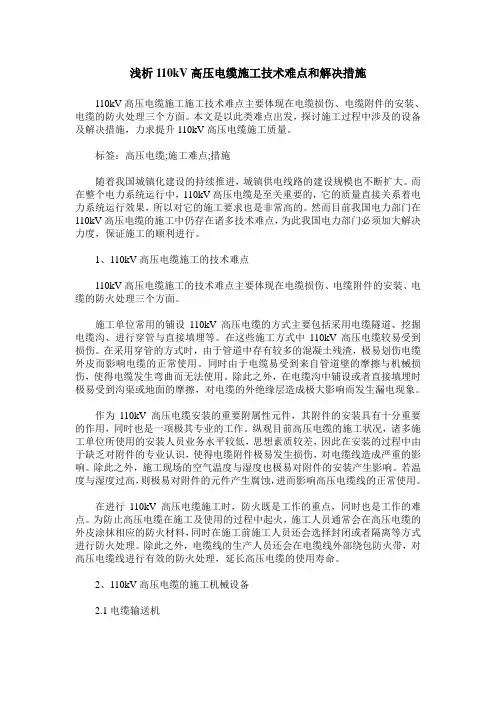

浅析110kV高压电缆施工技术难点和解决措施110kV高压电缆施工施工技术难点主要体现在电缆损伤、电缆附件的安装、电缆的防火处理三个方面。

本文是以此类难点出发，探讨施工过程中涉及的设备及解决措施，力求提升110kV高压电缆施工质量。

标签：高压电缆;施工难点;措施随着我国城镇化建设的持续推进，城镇供电线路的建设规模也不断扩大。

而在整个电力系统运行中，110kV高压电缆是至关重要的，它的质量直接关系着电力系统运行效果，所以对它的施工要求也是非常高的。

然而目前我国电力部门在110kV高压电缆的施工中仍存在诸多技术难点，为此我国电力部门必须加大解决力度，保证施工的顺利进行。

1、110kV高压电缆施工的技术难点110kV高压电缆施工的技术难点主要体现在电缆损伤、电缆附件的安装、电缆的防火处理三个方面。

施工单位常用的铺设110kV高压电缆的方式主要包括采用电缆隧道、挖掘电缆沟、进行穿管与直接填埋等。

在这些施工方式中110kV高压电缆较易受到损伤。

在采用穿管的方式时，由于管道中存有较多的混凝土残渣，极易划伤电缆外皮而影响电缆的正常使用。

同时由于电缆易受到来自管道壁的摩擦与机械损伤，使得电缆发生弯曲而无法使用。

除此之外，在电缆沟中铺设或者直接填埋时极易受到沟渠或地面的摩擦，对电缆的外绝缘层造成极大影响而发生漏电现象。

作为110kV高压电缆安装的重要附属性元件，其附件的安装具有十分重要的作用，同时也是一项极其专业的工作。

纵观目前高压电缆的施工状况，诸多施工单位所使用的安装人员业务水平较低，思想素质较差，因此在安装的过程中由于缺乏对附件的专业认识，使得电缆附件极易发生损伤，对电缆线造成严重的影响。

除此之外，施工现场的空气温度与湿度也极易对附件的安装产生影响。

若温度与湿度过高，则极易对附件的元件产生腐蚀，进而影响高压电缆线的正常使用。

在进行110kV高压电缆施工时，防火既是工作的重点，同时也是工作的难点。

为防止高压电缆在施工及使用的过程中起火，施工人员通常会在高压电缆的外皮涂抹相应的防火材料，同时在施工前施工人员还会选择封闭或者隔离等方式进行防火处理。
