串口调试助手使用规范V15.01(试用)

单片机多功能调试助手简介1简介图1单片机多功能调试助手单片机多功能调试助手一款集串口/USB/网络调试、进制转换、字模与数码管字型码制作、常用校验值计算、UNICODE码转换、位图输出C文件等众多功能于一身的综合型调试软件，最值得庆幸的是该软件会一直保持更新，并支持在线升级功能，这样大家手头上的单片机多功能调试助手总是最新的！单片机多功能调试助手与其他调试软件有什么优势：1)一直保持为单文件状态，不会因为需要保存配置信息而创建其他其他文件，所以该软件非常容易携带。

2)一直体贴着开发者，所有重要的配置在关闭该软件时将会得到保存，重启软件后会重新导入以前的配置信息，免去重复选择或填入数据的操作。

3)集成了串口/USB/网络调试功能，并在串口/USB/网络调试的过程中，该软件提供了监视和多项发送功能。

通过使用监视端口的功能就可以清晰地分辨出发送与接收的数据的顺序；通过使用多项发送功能就可以省去重复删除或填写待发送数据的步骤。

4)在线升级功能是该软件的最得意之处，理所当然地也是开发者最倍受关注的功能。

索取方式：发邮件到wenziqi@或wenziqi@。

2软件预览2.1串口调试图2-1-1串口调试主界面2.1.1串口监视图2-1-2串口监视器点击串口监视器界面的保存记录将会在“单片机多功能调试助手”的根目录生成“串口监视器.txt文件”，如图2-1-3。

图2-1-3串口监视器记录2.1.2多项发送图2-1-4串口多项发送界面2.2USB调试2-2-1USB调试界面2-2-2USB监视器2-2-3USB监视记录2.3网络调试图2-3-1网络调试界面2.3.1TCP监视图2-3-2TCP监视器界面图2-3-3TCP监视记录2.3.2UDP监视图2-3-5UDP监视器图2-3-6UDP监视记录2.4服务器调试图2-4-1服务器界面2.5小工具2-5-18051单片机波特率计算界面2.68051单片机波特率计算2-6-18051单片机波特率计算界面2.7ATMEGA16单片机波特率计算2-7-1ATMEGA16单片机波特率计算界面2.7校验值计算2-7-1校验值计算界面2.8UNICODE2-8-1UNICODE转换界面2.9BMP转C文件图2-9-1BMP2Hex界面图2-9-2BMP转C文件。

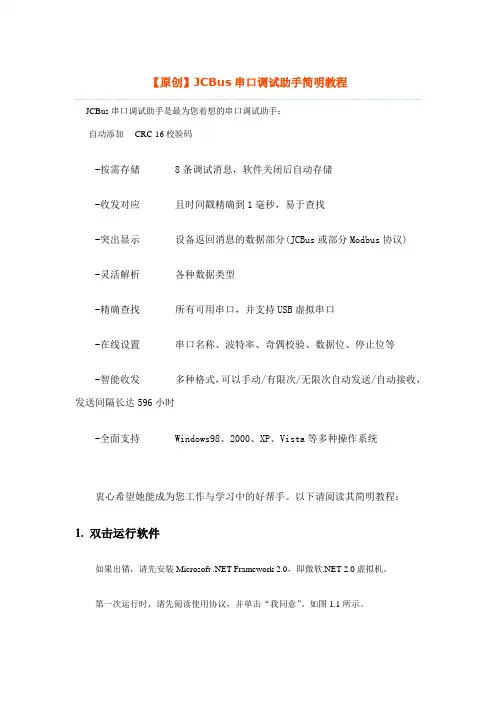

【原创】JCBus串口调试助手简明教程JCBus串口调试助手是最为您着想的串口调试助手：-自动添加CRC-16校验码-按需存储 8条调试消息，软件关闭后自动存储-收发对应且时间戳精确到1毫秒，易于查找-突出显示设备返回消息的数据部分(JCBus或部分Modbus协议)-灵活解析各种数据类型-精确查找所有可用串口，并支持USB虚拟串口-在线设置串口名称、波特率、奇偶校验、数据位、停止位等-智能收发多种格式，可以手动/有限次/无限次自动发送/自动接收，发送间隔长达596小时-全面支持 Windows98、2000、XP、Vista等多种操作系统衷心希望她能成为您工作与学习中的好帮手。

以下请阅读其简明教程：1. 双击运行软件如果出错，请先安装Microsoft .NET Framework 2.0，即微软.NET 2.0虚拟机。

第一次运行时，请先阅读使用协议，并单击“我同意”。

如图1.1所示。

图1.1 第一次运行时请阅读使用协议，单击“我同意”图1.2 JCBus串口调试助手的工作区域随后，可以看到如图1.2所示的软件工作区域：<!--[if !supportLists]--><!--[if !supportLists]-->1.1<!--[endif]-->标题栏：显示为“JCBus串口调试助手”<!--[if !supportLists]-->1.2<!--[endif]-->菜单栏：包括“文件”、“帮助”等菜单项目<!--[if !supportLists]-->1.3<!--[endif]-->串口参数设置区：用于设置串口名称、波特率、校验位、数据位和停止位等<!--[if !supportLists]-->1.4<!--[endif]-->调试结果解析区：用于解析调试过程中的数据，使数据在16进制、10进制等之间转换。

串口调试助手使用方法你可以试试串口监控器，一个功能强大，非常易用的软件。

串口监控器是一个免费的多功能串口通讯监控软件，它能够多种方式显示，接收，分析通讯数据；能够以多种灵活方式发送数据；功能强大，操作简便，在串口通讯监控，设备通讯测试中，能够有效提高工作效率。

主要功能如下：接收数据：1. 以十六进制方式显示接收到的数据。

2. 以字符方式显示接收到的数据。

3. 数据帧自动识别，分行显示。

4. 接收数据自动换行设置。

5. 显示或隐藏数据帧的接收时间。

6. 自动清除，自动保存接收到的数据。

7. 接收数据个数计数。

发送数据：1. 十六进制方式发送数据。

2. 字符串方式发送数据。

3. 发送“发报窗口”当前光标行的数据帧。

4. 循环发送“发报窗口”当前光标行的数据帧。

5. 循环发送“发报窗口”固定行的数据帧。

6. 循环依次发送“发报窗口”的多行数据帧。

（设置起始行，行数）7. 触发发送，接收到“发报窗口”某一行数据，触发发送“发报窗口”另一行数据。

8. 发送数据个数计数。

实用增强功能：1. 强大易用的进制转换功能。

2. 智能识别当前光标处数据帧的行号，“字符”或“十六进制数”的个数。

3. 智能计算当前选择的“字符”或“十六进制数”的个数。

4. 强大的数据查找功能。

5. 定时保存，定时清除数据。

6. 根据自己的喜好，灵活变换操作界面。

应用场合：1. 截取和分析设备之间通讯数据流。

2. 串行外围设备硬件开发。

3. 串行设备驱动程序开发。

4. 调试和测试设备和设备之间的串行通讯过程。

5. 记录和分析RS232/422/485通信过程。

6. 模拟某设备通讯过程，对另外设备进行通讯测试。

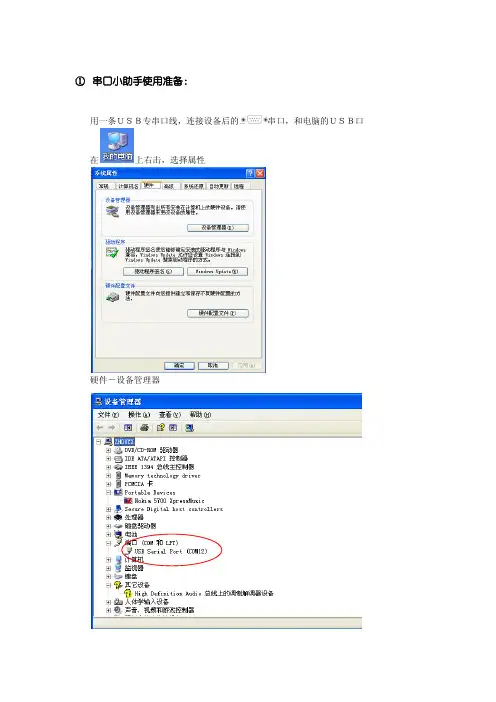

①串口小助手使用准备：
用一条ＵＳＢ专串口线，连接设备后的串口，和电脑的ＵＳＢ口
在上右击，选择属性
硬件－设备管理器
找到串口的ＣＯＭ口，现在是ＣＯＭ１２
打开串口小助手，相关设置如下：
打开串口
②用串口小助手获得设备的ＩＰ地址：
在发送区输入：GET 0 IPADDR 回车（记得要回车）按手动发送
就可以得到设备的ＩＰ地址。

③串口小助手把程序清空
“CLEAR 0 DEVCONFIG <LF>”
④串口小助手更改IP地址--单台设备连接控制不建议更改IP地址
要更改IP地址，先要把里面的程序清空，可以在小助手上发送 “CLEAR 0 DEVCONFIG <LF>”
然后输入更改IP地址的代码：
SET 0 IPADDR 192.168.1.101 <LF>
更改IP地址，默认网关，子网掩码后，都要重新启动设备才有效。

具体可参看BIAMP软件的帮助文件。

串口调试助手简易操作说明
一、软件介绍
串口调试助手是一款串口通讯软件，用它通过RS232可以实现UPS与电脑之间的通讯。

通过发送232协议里面的相应指令，可以查询、设置以及监控UPS工作情况。

二、软件操作
1、本软件无需安装，双击图标如下图标，即可打开软件。

2、打开软件后，先进行下设置。

“串口”栏根据实际情况选择所使用的端口，软件默认的是COM1。

“波特率”栏选择2400。

其他栏保持为默认状态。

3、输入指令
输入相应的指令后按一次回车键。

如输入“QGS+回车键”，即可通讯，
通讯数据如下图示。

UPS常用通讯协议
注：无论是通过软件方式对UPS进行参数设置，还是在UPS LCD显示屏进行参数设置均需要注意以下事项。

1：系列机型，参数设置内容均需要在连接电池的情况下，方可保存，否则SUC33 30-80K
设置内容当次有效，重启机器后，即恢复为原设置。

2：其他机型均可在无电池下保存设置（更改设置后，不可立即断电，需等待几秒，再断电，否则设置有可能没有保存成功）。

串口调试助手使用说明
台式机电脑后面的9针接口就是COM 口（串口） DB9形式的RS232串口定义
串口针头分布
通信过程中只有两个脚参与通信
2为接收数据RXD ，3为发送数据TXD ，5为信号地GND
2 3
5
2 35
上图为DB9形式的RS232的接线图
下面介绍下串口调试助手的使用，首先看看电脑有几个COM口，电脑右击—管理—设备管理器，图中有两个COM口，一般使用第一个。

COM1口属性中的端口设置中的参数一定要与串口调试助手中的参数相同
软件打开后的界面，点击打开按钮之前确定两台设备之间已经用DB9连接好了，并且两台设备上都安装了串口调试助手
两台设备之间能任意发送接受信息，那设备通信成功。

串口调试助手的使用重庆城市管理职业学院2016年1月26日串口调试助手的使用开场白对白：这次主要介绍串口调试助手的使用这部分内容，下面，主要从以下几个方面进行介绍，概述，运行界面介绍，参数设置说明，实验。

第3页对白：串口调试助手是一款通过串口进行调试的工具。

在物联网设备的安装调试过程中会经常用到这个小工具。

用串口线将需要调试的设备跟PC相连，这样就可以通过串口调试助手对该设备进行配置。

串口调试助手使用方便，功能也很强大。

第4页对白：接着，对串口调试助手的运行界面做一个介绍，点击串口调试助手进入运行界面，如图所示，这是参数设置区，可以对相关参数进行设置，这是数据发送区，这是数据接收区，在发送区和接收区分别选中十六进制显示，打开串口。

设置好后就可以正常使用串口调试助手了。

第5页对白：下面介绍串口调试助手的参数设置，首先介绍端口，串口调试助手启动后将自动识别所有可用的串口，只需要在下拉框中选择即可。

第6页对白：接着介绍波特率这个参数，它是一个衡量通信速度的参数，表示每秒传送的符号的个数。

高波特率常常用于很近的仪器间的通信。

我们常使用的波特率一般是9600和115200。

第7页对白：接着介绍效验位这个参数，效验是串口通信中一种简单的检错方式。

有四种效验方式：偶效验、奇效验、效验位始终为1和效验位始终为0。

当然没有效验位也是可以的，None即表示没有效验位。

第8页对白：下面介绍另外一个参数数据位，它是衡量通信中实际数据位的参数。

当计算机发送一个信息包，实际的数据不一定是8位的，标准的值是5、7、和8位。

如何设置取决于想传送的信息。

比如，标准的ASCII码是7位，扩展的ASCII 是8位。

第9页对白：下面介绍停止位这个参数，停止位用于表示单个包的最后一位。

典型的值为1，1.5和2位。

停止位不仅仅是表示传输的结束，同时提供计算机校正时钟同步的机会。

停止位的位数越多，不同时钟同步的容忍程度越大，但是数据传输同时也越慢。

串口调试助手使用说明为简单明了，有些不言自明的功能不作介绍。

1 串口调试助手1.1 设置串口参数：串口号：1-16波特率：600-256000，>115200 时需要硬件支持。

2 接收区／键盘发送区2.1 接收数据a) 设置串口参数b) 如果要按十六进制形式显示接收数据，将十六进制显示选项选中。

c) 点击打开/关闭串口区中的打开串口按钮。

2.2 显示接收数据的长度因某些限制，显示接收数据的文本不能太长，所以当显示文本长度快达到62K 时会自动将显示文本删减到32K，此时文本可保留32K 的字符或约10K 的十六进制数据显示。

2.3 在键盘上发送英文字符a)在接收区/键盘发送区的输入框中用鼠标点一下。

b)在键盘按下按键立刻发送。

在这里不能发送回车换行，也不能发送汉字，若要发送请在单字符串发送区发送。

3 发送数据可以发送单字符串,多字符串(字符串序列)或直接在键盘上发送英文字符。

有两种发送数据格式，一种是普通的字符串,另外一种是十六进制数据即HEX 格式数据。

发送HEX 格式数据时要在字符串输入区中输入HEX 格式字符串，并且要将相应区内的十六进制发送选项选中。

例：HEX 格式数据字符串12 34 AB CD FF3.1 单字符串发送区3.1.1自动发送，自动发送周期：此项功能可以每隔一段时间反复地自动发送输入框中的数据，点击自动发送按钮后即启动自动发送功能。

自动发送周期最大为65535mS。

3.2 多字符串发送区在多字符串发送区可以发送一个字符串，或者自动地、依次发送所有的字符串。

请把鼠标移到“接收区／键盘发送区”和“多字符串发送区”之间，当鼠标形状发生变化时按下鼠标器的左键不松开，然后移动鼠标，将“多字符串发送区”的宽度调宽一些，让“间隔时间”显露出来。

3.2.1发送一个字符串a) 输入字符串。

b) 如果要发送16 进制数据, 要先在字符串后的HEX 选项框中打上对勾。

c) 点击发送按钮。

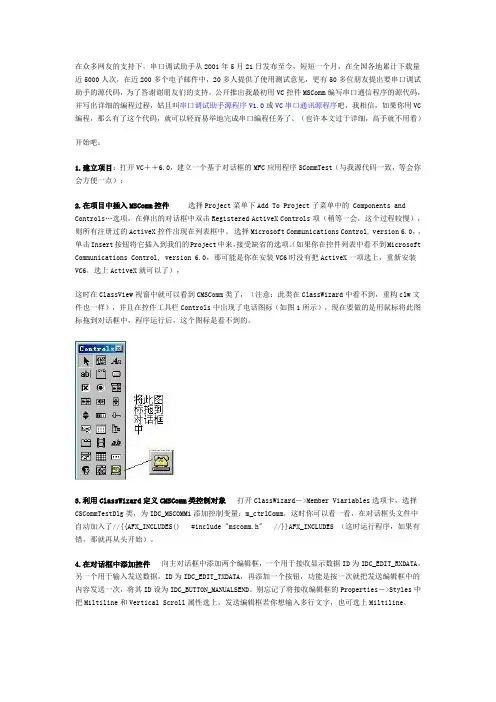

在众多网友的支持下，串口调试助手从2001年5月21日发布至今，短短一个月，在全国各地累计下载量近5000人次，在近200多个电子邮件中，20多人提供了使用测试意见，更有50多位朋友提出要串口调试助手的源代码，为了答谢谢朋友们的支持，公开推出我最初用VC控件MSComm编写串口通信程序的源代码，并写出详细的编程过程，姑且叫串口调试助手源程序V1.0或VC串口通讯源程序吧，我相信，如果你用VC 编程，那么有了这个代码，就可以轻而易举地完成串口编程任务了。

（也许本文过于详细，高手就不用看）开始吧：1.建立项目：打开VC＋＋6.0，建立一个基于对话框的MFC应用程序SCommTest（与我源代码一致，等会你会方便一点）；2.在项目中插入MSComm控件选择Project菜单下Add To Project子菜单中的 Components and Controls…选项，在弹出的对话框中双击Registered ActiveX Controls项（稍等一会，这个过程较慢），则所有注册过的ActiveX控件出现在列表框中。

选择Microsoft Communications Control, version 6.0，，（如果你在控件列表中看不到Microsoft 单击Insert按钮将它插入到我们的Project中来，接受缺省的选项。

Communications Control, version 6.0，那可能是你在安装VC6时没有把ActiveX一项选上，重新安装VC6，选上ActiveX就可以了），这时在ClassView视窗中就可以看到CMSComm类了，（注意：此类在ClassWizard中看不到，重构clw文件也一样），并且在控件工具栏Controls中出现了电话图标（如图1所示），现在要做的是用鼠标将此图标拖到对话框中，程序运行后，这个图标是看不到的。

3.利用ClassWizard定义CMSComm类控制对象打开ClassWizard－>Member Viariables选项卡，选择CSCommTestDlg类，为IDC_MSCOMM1添加控制变量：m_ctrlComm，这时你可以看一看，在对话框头文件中自动加入了//{{AFX_INCLUDES() #include "mscomm.h" //}}AFX_INCLUDES （这时运行程序，如果有错，那就再从头开始）。

串口调试助手的使用方法串口调试助手是一种用于调试和监控串口通信的工具。

它可以帮助用户监视串口数据的发送和接收，发送自定义的命令以及接收和显示设备返回的数据。

使用串口调试助手可以方便地进行串口通信的调试和测试工作。

下面，我将详细介绍串口调试助手的使用方法。

2.连接串口设备：将串口设备通过串口线连接到电脑上。

如果你的电脑没有串口接口，可以使用USB转串口线或串口扩展器。

3.打开串口调试助手：打开串口调试助手软件，点击菜单栏中的“连接”或类似的选项，选择正确的串口端口。

通常，串口端口名称类似于COM1、COM2等。

5.监控串口数据：在打开串口并配置参数后，串口调试助手会开始监听串口数据。

你可以在软件中的接收窗口看到串口设备发送的数据。

通常，串口设备会以ASCII码或十六进制的形式发送数据。

6.发送自定义指令：有时候，你可能需要向串口设备发送指令，例如获取设备状态或控制设备的功能。

你可以在串口调试助手的发送窗口中输入相应的指令，并选择发送命令。

发送指令后，你可以通过接收窗口来查看设备返回的数据。

7.存储数据日志：串口调试助手通常提供将数据保存为日志的选项。

你可以选择保存接收和发送的数据，方便后续的分析和处理。

8.设置数据显示格式：有些串口调试助手提供数据显示格式的设置选项。

你可以选择将接收的数据以ASCII码或十六进制的形式显示，并设置数据的显示格式。

9.检查错误信息：有时候，串口通信可能会遇到一些错误，例如数据传输错误或配置问题。

串口调试助手通常会提供错误信息的显示和解决方案。

你可以查看软件中的错误窗口来获取相关的错误信息，并根据说明来解决问题。

10.关闭串口连接：当你完成串口通信测试或调试任务后，记得关闭串口连接。

你可以在串口调试助手软件的选项中找到关闭串口连接的选项。

利用串口助手调试PC电脑程序的操作说明
目录
一、构造虚拟连接的串口对，使用软件Virtual Serial Ports Driver XP 5.1 (1)
二、运行PC电脑程序 (2)
三、正确设置串口助手的属性，推荐使用SSCOM3.2软件 (3)
四、调试操作 (4)
一、构造虚拟连接的串口对，使用软件Virtual Serial Ports Driver XP 5.1
上图中COM1与COM6已经成为虚拟连接的串口对
二、运行PC电脑程序
串口通信：
30H，32H，01H其中之一挡板向左运动 31H，33H，02H其中之一挡板向右运动默认使用COM1，通信协议中9600,n,8,1
三、正确设置串口助手的属性，推荐使用SSCOM3.2软件
正确配置串口助手的串口通信协议属性
这里使用串口对的中COM6可以使用“定时发送”功能
四、调试操作
调试操作第一步
调试操作第二步。

串口工具使用方法
一、安装工具
1. 下载并安装软件：可以从串口开发工具官网上对应的平台版本下载相应的软件包，下载完成后，双击打开软件安装包，根据安装提示进行分步安装，一定要牢记安装路径，
安装完成后，程序会自动在桌面上生成一个软件图标，以示安装完成。

2. 选择正确的设备：在启动工具之前，必须要选择正确的外设设备，可以从系统设
备管理器中查看当前计算机连接的串口设备，一般情况下，串口设备的名称为COM1、COM2、COM3等，选择一个在正确的比特率，确保串口工具和外设设备之间的参数一致，以保证可以正常通信。

二、打开配置界面
1. 启动软件：在选择好设备和参数后，双击软件的图标，即可正常打开软件，串口
工具会在软件打开后自动识别串口，并会显示所选的比特率和连接的串口号。

2. 进入配置界面：在软件打开后，在菜单栏上选择工具>系统设置，即可打开系统设
置界面，可以根据实际情况进行参数调整，以保证下位机和上位机之间的通信稳定可靠。

三、开始串口通讯
1. 选择模式：进入系统设置界面后，可以在参数设置界面中选择正确的通讯模式，
可以选择主从机模式，也可以选择半双工模式或全双工模式。

2. 开始通讯：当参数设置完成后，就可以点击开始按钮，即可开启串口通信，在下
位机和上位机之间可实现正常数据交互将接收到的数据显示在发布窗口中。

四、关闭串口通讯
关闭串口通讯时，可以直接选择菜单栏上的文件>关闭串口，或者直接点击工具栏上
的关闭串口按钮，就可以完成串口的断开，以便下一次的操作。

串口调试助手使用教程首先，确保你已经正确连接了串口调试助手软件和目标设备的串口。

1. 打开串口调试助手软件。

在软件界面的顶部菜单栏中，通常会有一个“串口”的选项，点击它展开串口设置。

2. 查找并选择正确的串口。

在串口设置中，你可以看到可用的串口列表。

选择正确的串口，通常以“COM”开头并带有具体的串口号。

如果你不确定应该选择哪个串口，可以尝试一个接一个地选择每个串口，然后观察是否有数据传输。

3. 配置串口参数。

继续在串口设置中，通常会有波特率、数据位、停止位、校验位和流控制等选项。

确保这些参数与你的设备设置相匹配。

如果你不确定设备的串口参数，可以参考设备的说明书或者询问设备厂商。

4. 打开串口。

完成串口参数配置后，点击一个按钮或者选项来打开串口连接。

通常会有一个“打开串口”、“连接”或者类似的按钮。

如果一切正常，你应该能在软件界面上看到串口的连接状态。

5. 监听串口数据。

一旦串口连接成功，你可以开始接收和发送数据。

通常会有一个数据接收区和一个数据发送区。

数据接收区会实时显示通过串口接收到的数据。

你可以通过不同的设置来选择以何种方式显示数据，例如文本、十六进制等。

6. 发送数据。

如果你需要通过串口发送数据到目标设备，你可以在数据发送区输入相应的数据，然后点击发送按钮或者类似的选项。

通过串口调试助手，你可以发送文本、十六进制等各种类型的数据。

7. 保存数据。

如果你需要保存通过串口接收或发送的数据，你可以使用串口调试助手提供的保存功能。

通常会有一个保存按钮或者菜单选项，点击它可以将数据保存为文件。

8. 关闭串口。

当你不再需要使用串口时，记得关闭串口连接。

一般会有一个“关闭串口”或者类似的按钮。

这样可以释放串口资源，同时避免不必要的错误。

以上就是使用串口调试助手的基本步骤。

根据不同的软件界面和功能设置，可能会略有差异，但基本原理是相似的。

请根据具体软件的说明和使用指南进行相关操作。

经典串口调试助手源程序及串口通信设置串口调试助手是一种用于串口通信调试的工具，它可以通过串口与外部设备进行数据的读写和处理，常用于单片机、嵌入式系统、电子设备等领域的开发调试中。

经典串口调试助手源程序经典串口调试助手是一款经典的串口调试工具，其源程序使用C语言编写，提供了丰富的功能和易于使用的界面，被广泛应用于各种领域的开发调试中。

该工具可以在Windows操作系统中运行，并支持多种串口通信协议，包括RS232、RS485、RS422等。

以下是经典串口调试助手部分源程序的示例：```c// 打开串口HANDLE OpenSerialPort(const char* portName){ HANDLE hCom; hCom = CreateFile(portName, // 串口名称GENERIC_READ | GENERIC_WRITE, // 读写访问0,// 无共享NULL,// 安全描述符OPEN_EXISTING,// 打开方式FILE_ATTRIBUTE_NORMAL, // 文件属性NULL); // 文件模板if (hCom ==INVALID_HANDLE_VALUE) // 判断是否打开成功{ return NULL; } return hCom;}// 发送数据int SendData(HANDLE hCom, const char* data, int len){ DWORD writeSize; if (!WriteFile(hCom, data, len, &writeSize, NULL)) // 写入数据{ return -1; } return writeSize;}// 接收数据int ReceiveData(HANDLE hCom, char* data, int len){ DWORD readSize; if (!ReadFile(hCom, data, len,&readSize, NULL)) // 读取数据{ return -1; } return readSize;}// 关闭串口int CloseSerialPort(HANDLE hCom){ if(!CloseHandle(hCom)) // 关闭句柄{ return-1; } return 0;}```上述函数实现了打开串口、发送数据、接收数据和关闭串口等基本功能，可以作为串口通信的底层驱动实现。

串口调试工具的使用
一．软件
串口调制助手SComAsistant V2.2 For WIN9X/NT/XP
二．实验内容
通过串口调试助手和台达PLC通讯，通过软件读取写入数据向PLC 寄存器
三．相关知识介绍
1.在软件的发送选项区域中，不勾选十六进制发送时，发送是按照ASCII格式
①.ASCII格式
起始1个字符+地址2个字符+功能码2个字符+数据N个字符+LRC效验2个字符+结束2个字符
注：一个字符占用16位
②.将软件的十六进制发送勾选上的时候，发送的十六进制数据必须每两个字符间应有一个空格如：07 91 03 31
2.台达PLC装置的通讯地址
可以查询PLC程序篇各种装置功能--PLC装置通讯地址
四．实验内容
1.读取PLC数据寄存器D0-D1两个寄存器的值D0=2 D1=3
ASCII发送：
：010*********EA得加上回车键
软件接受返回到的数据：
:01030400020003F3
其中返回的04表示返回数据字节个数
十六进制发送：
3A 30 31 30 33 31 30 30 30 30 30 30 32 45 41 0D 0A 软件接受返回的数据：
:01030400020003F3
2.通讯方式使D0为8
ASCII发送：
：010*********E1
返回的数据：
:010*********E1
3.通讯方式使D0=8 D1=4
ASCII发送：
:0110100000020400080004CD
返回的数据：
:011010000002DD
河南众力达电气。

利用串口调试助手收数据的连线说明
1.首先将设备与打印机连接好确认设备可以发送数据，
2.将设备连接打打印机的第三脚、第五脚分出两根线与电脑相连。

具体连接:
设备端打印机端电脑端
CTS CTS 空
TXD 打印机的接收脚电脑2脚
GND GND 电脑第五脚
12V 空空
1、首先打开调试助手软件
2、点击按钮，确认电脑串口处于打开状态红色指示灯变亮。

3、点击，调试助手处于16进制接收状态
4.连接好数据线后点击设备发送数据。

在调试助手的窗口会以16进制收到数据。

数据发送完成后点击按钮。

会自动生成包含时间的TXT文档。

5、测试数据的正确性，将电脑接收的数据发送给打印机。

具体连线方式：将电脑的第三脚连接到打印机的数据接收脚，电脑的第五脚与打印机的地线相连。

打印机默认收数据方法
1、单按键打印机收数据方法
按住按键后打印机供电，自检后打印机进入DUMP模式，不断电情况下打印机进入收数据模式，客户设备点击发送数据后打印机打印数据。

每次收数据完成后尽量拉出一点距离两次数据分开（EM ＥＦＥ２Ｃ等所有单按键机器操作方式相同）
２、双按键打印机收数据方法：
按住LF按键上电，打印机打印出字符ＤＵＭＰ后进入收数据模式（TH单片机板、DH、T型打印机）。

串口通信基本接线方法目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。

最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连。

1.DB9和DB25的常用信号脚说明9针串口（DB9）25针串口（DB25）针号功能说明缩写针号功能说明缩写 1 数据载波检测DCD 8 数据载波检测DCD 2 接收数据RXD 3 接收数据RXD 3 发送数据TXD 2 发送数据TXD 4 数据终端准备DTR 20 数据终端准备DTR 5 信号地GND 7 信号地GND 6 数据设备准备好DSR 6 数据准备好DSR 7 请求发送RTS 4 请求发送RTS 8 清除发送CTS 5 清除发送CTS 9 振铃指示DELL 22 振铃指示DELL 2.RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连·同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；·两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼此交叉，信号地对应相接，就能百战百胜。

3.串口调试中要注意的几点：串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。

单工、半双工和全双工的定义如果在通信过程的任意时刻，信息只能由一方A传到另一方B，则称为单工。
