大工15秋《电气制图与CAD》大作业题目及要求参考答案

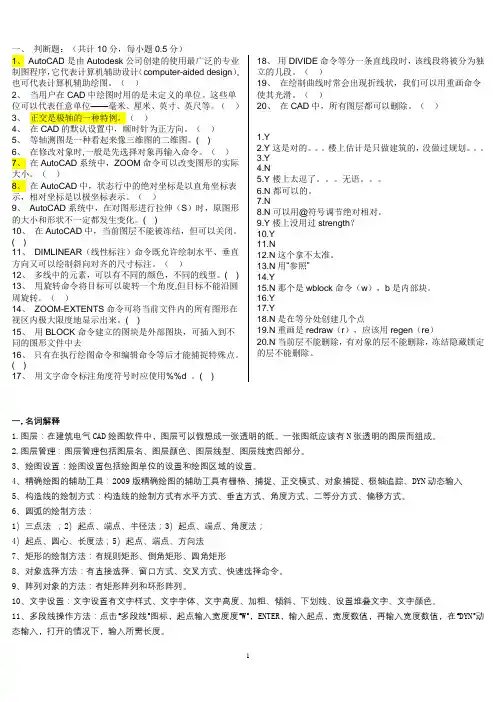

一、判断题：（共计10分，每小题0.5分）1、AutoCAD是由Autodesk公司创建的使用最广泛的专业制图程序，它代表计算机辅助设计（computer-aided design）,也可代表计算机辅助绘图。

（）2、当用户在CAD中绘图时用的是未定义的单位。

这些单位可以代表任意单位——毫米、厘米、英寸、英尺等。

（）3、正交是极轴的一种特例。

（）4、在CAD的默认设置中，顺时针为正方向。

（）5、等轴测图是一种看起来像三维图的二维图。

( )6、在修改对象时,一般是先选择对象再输入命令。

（）7、在AutoCAD系统中，ZOOM命令可以改变图形的实际大小。

（）8、在AutoCAD中，状态行中的绝对坐标是以直角坐标表示，相对坐标是以极坐标表示。

（）9、AutoCAD系统中，在对图形进行拉伸（S）时，原图形的大小和形状不一定都发生变化。

( )10、在AutoCAD中，当前图层不能被冻结，但可以关闭。

( )11、DIMLINEAR（线性标注）命令既允许绘制水平、垂直方向又可以绘制斜向对齐的尺寸标注。

（）12、多线中的元素，可以有不同的颜色，不同的线型。

( )13、用旋转命令将目标可以旋转一个角度,但目标不能沿圆周旋转。

（）14、ZOOM-EXTENTS命令可将当前文件内的所有图形在视区内极大限度地显示出来。

( )15、用BLOCK命令建立的图块是外部图块，可插入到不同的图形文件中去16、只有在执行绘图命令和编辑命令等后才能捕捉特殊点。

( )17、用文字命令标注角度符号时应使用%%d 。

( ) 18、用DIVIDE命令等分一条直线段时，该线段将被分为独立的几段。

（）19、在绘制曲线时常会出现折线状，我们可以用重画命令使其光滑。

（）20、在CAD中，所有图层都可以删除。

（）1.Y2.Y这是对的。

楼上估计是只做建筑的，没做过规划。

3.Y4.N5.Y楼上太逗了。

无语。

6.N都可以的。

7.N8.N可以用@符号调节绝对相对。

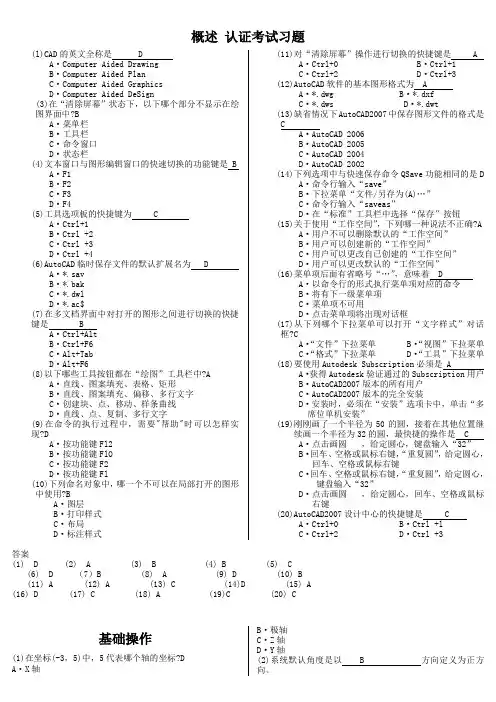

概述 认证考试习题(l)CAD 的英文全称是 D A ·Computer Aided Drawing B ·Computer Aided Plan C ·Computer Aided Graphics D ·Computer Aided DeSign (3)在“清除屏幕”状态下，以下哪个部分不显示在绘图界面中?B A ·菜单栏 B ·工具栏 C ·命令窗口 D ·状态栏 (4)文本窗口与图形编辑窗口的快速切换的功能键是 B A ·F1 B ·F2 C ·F3 D ·F4 (5)工具选项板的快捷键为 C A ·Ctrl+1 B ·Ctrl +2 C ·Ctrl +3 D ·Ctrl +4 (6)AutoCAD 临时保存文件的默认扩展名为 D A ·*.sav B ·*.bak C ·*.dwl D ·*.ac$ (7)在多文档界面中对打开的图形之间进行切换的快捷键是 B A ·Ctrl+Alt B ·Ctrl+F6 C ·Alt+Tab D ·Alt+F6 (8)以下哪些工具按钮都在“绘图”工具栏中?A A ·直线、图案填充、表格、矩形 B ·直线、图案填充、偏移、多行文字 C ·创建块、点、移动、样条曲线 D ·直线、点、复制、多行文字 (9)在命令的执行过程中，需要"帮助"时可以怎样实现?D A ·按功能键Fl2 B ·按功能键FlO C ·按功能键F2 D ·按功能键Fl (10)下列命名对象中，哪一个不可以在局部打开的图形中使用?B A ·图层 B ·打印样式 C ·布局 D ·标注样式 (11)对“清除屏幕”操作进行切换的快捷键是 AA ·Ctrl+0B ·Ctrl+1C ·Ctrl+2D ·Ctrl+3 (12)AutoCAD 软件的基本图形格式为 A A ·*.dwg B ·*.dxf C ·*.dws D ·*.dwt (13)缺省情况下AutoCAD2007中保存图形文件的格式是C A ·AutoCAD 2006 B ·AutoCAD 2005 C ·AutoCAD 2004 D ·AutoCAD 2002(14)下列选项中与快速保存命令QSave 功能相同的是D A ·命令行输入“save ” B ·下拉菜单“文件/另存为(A)…” C ·命令行输入“saveas ” D ·在“标准”工具栏中选择“保存”按钮(15)关于使用“工作空间”，下列哪一种说法不正确?A A ·用户不可以删除默认的“工作空间” B ·用户可以创建新的“工作空间” C ·用户可以更改自已创建的“工作空间” D ·用户可以更改默认的“工作空间”(16)菜单项后面有省略号“…”，意味着 D A ·以命令行的形式执行菜单项对应的命令 B ·将有下一级菜单项 C ·菜单项不可用 D ·点击菜单项将出现对话框 (17)从下列哪个下拉菜单可以打开“文字样式”对话框?C A ·“文件”下拉菜单 B ·“视图”下拉菜单 C ·“格式”下拉菜单 D ·“工具”下拉菜单 (18)要使用Autodesk Subscription 必须是 A A ·获得Autodesk 验证通过的Subscription 用户B ·AutoCAD2007版本的所有用户C ·AutoCAD2007版本的完全安装D ·安装时，必须在“安装”选项卡中，单击“多席位单机安装” (19)刚刚画了一个半径为50的圆，接着在其他位置继续画一个半径为32的圆，最快捷的操作是 CA ·点击画圆，给定圆心，键盘输入“32”B ·回车、空格或鼠标右键，“重复圆”，给定圆心，回车、空格或鼠标右键C ·回车、空格或鼠标右键，“重复圆”，给定圆心，键盘输入“32”D ·点击画圆，给定圆心，回车、空格或鼠标右键 (20)AutoCAD2007设计中心的快捷键是 C A ·Ctrl+0 B ·Ctrl +l C ·Ctrl+2 D ·Ctrl +3答案(1) D (2) A (3) B (4) B (5) C(6) D （7）B (8) A (9) D (10) B (11) A (12) A (13) C (14)D (15) A (16) D (17) C (18) A (19)C (20) C基础操作(1)在坐标(-3，5)中，5代表哪个轴的坐标?D A·X 轴B·极轴 C·Z 轴 D·Y 轴(2)系统默认角度是以 B 方向定义为正方向。

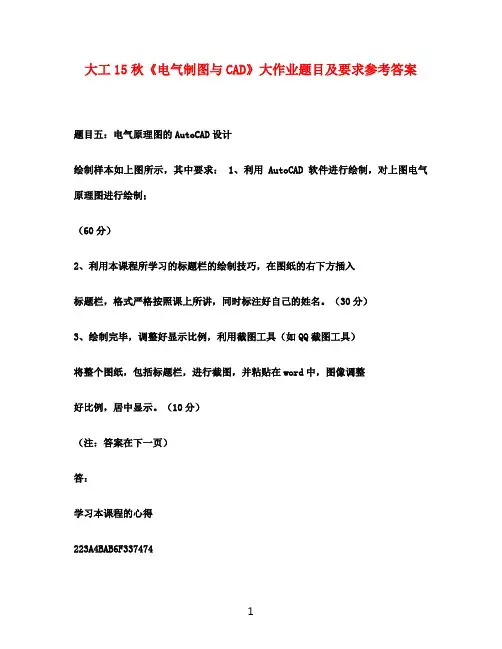

大工15秋《电气制图与CAD》大作业题目及要求参考答案
题目五：电气原理图的AutoCAD设计
绘制样本如上图所示，其中要求： 1、利用AutoCAD软件进行绘制，对上图电气原理图进行绘制；
（60分）
2、利用本课程所学习的标题栏的绘制技巧，在图纸的右下方插入
标题栏，格式严格按照课上所讲，同时标注好自己的姓名。

（30分）
3、绘制完毕，调整好显示比例，利用截图工具（如QQ截图工具）
将整个图纸，包括标题栏，进行截图，并粘贴在word中，图像调整
好比例，居中显示。

（10分）
（注：答案在下一页）
答：
学习本课程的心得
223A4BAB6F337474。

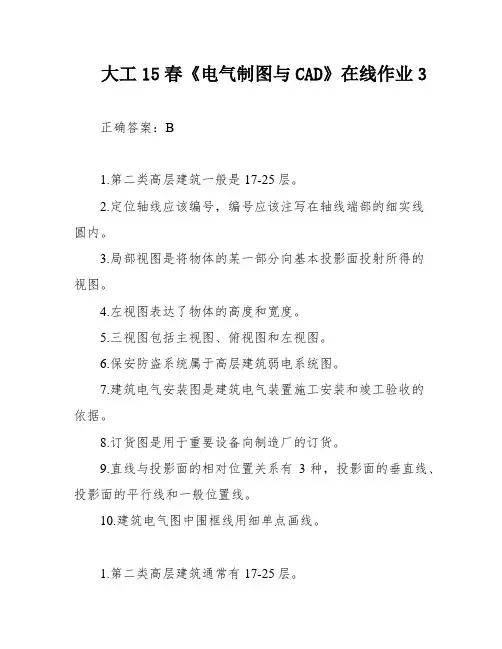

大工15春《电气制图与CAD》在线作业3 正确答案：B
1.第二类高层建筑一般是17-25层。

2.定位轴线应该编号，编号应该注写在轴线端部的细实线
圆内。

3.局部视图是将物体的某一部分向基本投影面投射所得的
视图。

4.左视图表达了物体的高度和宽度。

5.三视图包括主视图、俯视图和左视图。

6.保安防盗系统属于高层建筑弱电系统图。

7.建筑电气安装图是建筑电气装置施工安装和竣工验收的
依据。

8.订货图是用于重要设备向制造厂的订货。

9.直线与投影面的相对位置关系有3种，投影面的垂直线、投影面的平行线和一般位置线。

10.建筑电气图中围框线用细单点画线。

1.第二类高层建筑通常有17-25层。

2.定位轴线应该编号，编号应该注写在轴线端部的细实线圆内。

3.局部视图是将物体的某一部分向基本投影面投射所得的视图。

4.左视图表达了物体的高度和宽度。

5.三视图包括主视图、俯视图和左视图。

6.保安防盗系统属于高层建筑弱电系统图。

7.建筑电气安装图是建筑电气装置施工安装和竣工验收的依据。

8.订货图用于重要设备向制造厂的订货。

9.直线与投影面的相对位置关系有3种，分别是投影面的垂直线、投影面的平行线和一般位置线。

10.建筑电气图中围框线用细单点画线。

文章没有明显的问题段落，只有格式错误需要修改。

概述 认证考试习题(l)CAD 的英文全称是 D A ·Computer Aided Drawing B ·Computer Aided Plan C ·Computer Aided Graphics D ·Computer Aided DeSign (3)在“清除屏幕”状态下，以下哪个部分不显示在绘图界面中?B A ·菜单栏 B ·工具栏 C ·命令窗口 D ·状态栏 (4)文本窗口与图形编辑窗口的快速切换的功能键是 B A ·F1 B ·F2 C ·F3 D ·F4 (5)工具选项板的快捷键为 C A ·Ctrl+1 B ·Ctrl +2 C ·Ctrl +3 D ·Ctrl +4 (6)AutoCAD 临时保存文件的默认扩展名为 D A ·*.sav B ·*.bak C ·*.dwl D ·*.ac$ (7)在多文档界面中对打开的图形之间进行切换的快捷键是 B A ·Ctrl+Alt B ·Ctrl+F6 C ·Alt+Tab D ·Alt+F6 (8)以下哪些工具按钮都在“绘图”工具栏中?A A ·直线、图案填充、表格、矩形 B ·直线、图案填充、偏移、多行文字 C ·创建块、点、移动、样条曲线 D ·直线、点、复制、多行文字 (9)在命令的执行过程中，需要"帮助"时可以怎样实现?D A ·按功能键Fl2 B ·按功能键FlO C ·按功能键F2 D ·按功能键Fl (10)下列命名对象中，哪一个不可以在局部打开的图形中使用?B A ·图层 B ·打印样式 C ·布局 D ·标注样式 (11)对“清除屏幕”操作进行切换的快捷键是 AA ·Ctrl+0B ·Ctrl+1C ·Ctrl+2D ·Ctrl+3 (12)AutoCAD 软件的基本图形格式为 A A ·*.dwg B ·*.dxf C ·*.dws D ·*.dwt (13)缺省情况下AutoCAD2007中保存图形文件的格式是C A ·AutoCAD 2006 B ·AutoCAD 2005 C ·AutoCAD 2004 D ·AutoCAD 2002(14)下列选项中与快速保存命令QSave 功能相同的是D A ·命令行输入“save ” B ·下拉菜单“文件/另存为(A)…” C ·命令行输入“saveas ” D ·在“标准”工具栏中选择“保存”按钮(15)关于使用“工作空间”，下列哪一种说法不正确?A A ·用户不可以删除默认的“工作空间” B ·用户可以创建新的“工作空间” C ·用户可以更改自已创建的“工作空间” D ·用户可以更改默认的“工作空间”(16)菜单项后面有省略号“…”，意味着 D A ·以命令行的形式执行菜单项对应的命令 B ·将有下一级菜单项 C ·菜单项不可用 D ·点击菜单项将出现对话框 (17)从下列哪个下拉菜单可以打开“文字样式”对话框?C A ·“文件”下拉菜单 B ·“视图”下拉菜单 C ·“格式”下拉菜单 D ·“工具”下拉菜单 (18)要使用Autodesk Subscription 必须是 A A ·获得Autodesk 验证通过的Subscription 用户B ·AutoCAD2007版本的所有用户C ·AutoCAD2007版本的完全安装D ·安装时，必须在“安装”选项卡中，单击“多席位单机安装” (19)刚刚画了一个半径为50的圆，接着在其他位置继续画一个半径为32的圆，最快捷的操作是 CA ·点击画圆，给定圆心，键盘输入“32”B ·回车、空格或鼠标右键，“重复圆”，给定圆心，回车、空格或鼠标右键C ·回车、空格或鼠标右键，“重复圆”，给定圆心，键盘输入“32”D ·点击画圆，给定圆心，回车、空格或鼠标右键 (20)AutoCAD2007设计中心的快捷键是 C A ·Ctrl+0 B ·Ctrl +l C ·Ctrl+2 D ·Ctrl +3答案(1) D (2) A (3) B (4) B (5) C(6) D （7）B (8) A (9) D (10) B (11) A (12) A (13) C (14)D (15) A (16) D (17) C (18) A (19)C (20) C基础操作(1)在坐标(-3，5)中，5代表哪个轴的坐标?DA·X轴B·极轴C·Z轴D·Y轴(2)系统默认角度是以 B 方向定义为正方向。

概述 认证考试习题(l)CAD 的英文全称是 D A ·Computer Aided Drawing B ·Computer Aided Plan C ·Computer Aided Graphics D ·Computer Aided DeSign (3)在“清除屏幕”状态下，以下哪个部分不显示在绘图界面中?B A ·菜单栏 B ·工具栏 C ·命令窗口 D ·状态栏 (4)文本窗口与图形编辑窗口的快速切换的功能键是 B A ·F1 B ·F2 C ·F3 D ·F4 (5)工具选项板的快捷键为 C A ·Ctrl+1 B ·Ctrl +2 C ·Ctrl +3 D ·Ctrl +4 (6)AutoCAD 临时保存文件的默认扩展名为 D A ·*.sav B ·*.bak C ·*.dwl D ·*.ac$ (7)在多文档界面中对打开的图形之间进行切换的快捷键是 B A ·Ctrl+Alt B ·Ctrl+F6 C ·Alt+Tab D ·Alt+F6 (8)以下哪些工具按钮都在“绘图”工具栏中?A A ·直线、图案填充、表格、矩形 B ·直线、图案填充、偏移、多行文字 C ·创建块、点、移动、样条曲线 D ·直线、点、复制、多行文字 (9)在命令的执行过程中，需要"帮助"时可以怎样实现?D A ·按功能键Fl2 B ·按功能键FlO C ·按功能键F2 D ·按功能键Fl (10)下列命名对象中，哪一个不可以在局部打开的图形中使用?B A ·图层 B ·打印样式 C ·布局 D ·标注样式 (11)对“清除屏幕”操作进行切换的快捷键是 AA ·Ctrl+0B ·Ctrl+1C ·Ctrl+2D ·Ctrl+3 (12)AutoCAD 软件的基本图形格式为 A A ·*.dwg B ·*.dxf C ·*.dws D ·*.dwt (13)缺省情况下AutoCAD2007中保存图形文件的格式是C A ·AutoCAD 2006 B ·AutoCAD 2005 C ·AutoCAD 2004 D ·AutoCAD 2002(14)下列选项中与快速保存命令QSave 功能相同的是D A ·命令行输入“save ” B ·下拉菜单“文件/另存为(A)…” C ·命令行输入“saveas ” D ·在“标准”工具栏中选择“保存”按钮(15)关于使用“工作空间”，下列哪一种说法不正确?A A ·用户不可以删除默认的“工作空间” B ·用户可以创建新的“工作空间” C ·用户可以更改自已创建的“工作空间” D ·用户可以更改默认的“工作空间”(16)菜单项后面有省略号“…”，意味着 D A ·以命令行的形式执行菜单项对应的命令 B ·将有下一级菜单项 C ·菜单项不可用 D ·点击菜单项将出现对话框 (17)从下列哪个下拉菜单可以打开“文字样式”对话框?C A ·“文件”下拉菜单 B ·“视图”下拉菜单 C ·“格式”下拉菜单 D ·“工具”下拉菜单 (18)要使用Autodesk Subscription 必须是 A A ·获得Autodesk 验证通过的Subscription 用户B ·AutoCAD2007版本的所有用户C ·AutoCAD2007版本的完全安装D ·安装时，必须在“安装”选项卡中，单击“多席位单机安装” (19)刚刚画了一个半径为50的圆，接着在其他位置继续画一个半径为32的圆，最快捷的操作是 CA ·点击画圆，给定圆心，键盘输入“32”B ·回车、空格或鼠标右键，“重复圆”，给定圆心，回车、空格或鼠标右键C ·回车、空格或鼠标右键，“重复圆”，给定圆心，键盘输入“32”D ·点击画圆，给定圆心，回车、空格或鼠标右键 (20)AutoCAD2007设计中心的快捷键是 C A ·Ctrl+0 B ·Ctrl +l C ·Ctrl+2 D ·Ctrl +3答案(1) D (2) A (3) B (4) B (5) C(6) D （7）B (8) A (9) D (10) B (11) A (12) A (13) C (14)D (15) A (16) D (17) C (18) A (19)C (20) C基础操作(1)在坐标(-3，5)中，5代表哪个轴的坐标?DA·X轴B·极轴C·Z轴D·Y轴(2)系统默认角度是以 B 方向定义为正方向。

大工15秋《电气制图与CAD》在线作业2答案一、单选题(共 10 道试题,共 50 分。

)1. 等效电路图应选择()。

A. 功能布局法B. 垂直布局法C. 位置布局法D. 水平布局法——选择:A电大职业与人生答案2. 电压互感器的双字母符号表示为()。

A. TAB. TBC. TMD. TV——选择:D3. 单字母符号是将各种电气设备、装置和元器件分为23个大类,为了避免混淆,拉丁字母除去了()个字母。

A. 1B. 2C. 3D. 4——选择:C4. 系统或者设备中任何较高层次项目的代号,称为()。

A. 种类代号B. 高层代号C. 位置代号D. 端子代号——选择:B5. 项目代号的第三段表示()。

A. 种类代号B. 高层代号C. 位置代号D. 端子代号——选择:A6. 种类代号通常有()种表达方法。

A. 2B. 3C. 4D. 5——选择:B7. ()是表明导线连接到直流电路中某一极性的补充标记。

A. 功能标记B. 交流标记C. 相位标记D. 极性标记——选择:D8. 下列不属于二次原理图的表示方法的是()。

A. 集中表示法B. 分开表示法C. 半分开表示法D. 半集中表示法——选择:C9. 不接地保护导体的导线线端标记符号为()。

A. PEB. PUC. ED. TE——选择:B10. ()不需要考虑器件的内部电路,只是用逻辑单元符号表达电路和器件的逻辑功能。

A. 电子设备框图B. 电子电路原理图C. 逻辑电路图D. 系统框图——选择:C大工15秋《电气制图与CAD》在线作业2二、判断题(共 10 道试题,共 50 分。

)1. 在电路图中,STP表示停止。

A. 错误B. 正确——选择:B2. 电路图中的连接线一般用直线表示。

A. 错误B. 正确——选择:B3. 在电路图中,电气元器件的不可动部分均按“正常状态”表示。

A. 错误B. 正确——选择:A4. 端子代号是完整项目代号的一部分。

A. 错误B. 正确——选择:B5. 避雷器属于二次设备。

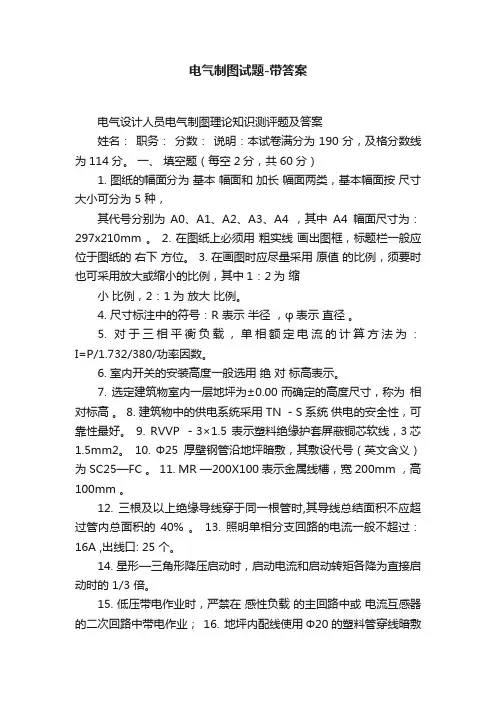

电气制图试题-带答案电气设计人员电气制图理论知识测评题及答案姓名：职务：分数：说明：本试卷满分为190分，及格分数线为114分。

一、填空题（每空2分，共60分）1. 图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为 5 种，其代号分别为A0、A1、A2、A3、A4 ，其中A4幅面尺寸为：297x210mm 。

2. 在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。

3. 在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。

4. 尺寸标注中的符号：R 表示半径，φ表示直径。

5. 对于三相平衡负载，单相额定电流的计算方法为：I=P/1.732/380/功率因数。

6. 室内开关的安装高度一般选用绝对标高表示。

7. 选定建筑物室内一层地坪为±0.00而确定的高度尺寸，称为相对标高。

8. 建筑物中的供电系统采用 TN －S 系统供电的安全性，可靠性最好。

9. RVVP －3×1.5 表示塑料绝缘护套屏蔽铜芯软线，3芯1.5mm2。

10. Φ25厚壁钢管沿地坪暗敷，其敷设代号（英文含义）为 SC25—FC 。

11. MR —200X100 表示金属线槽，宽200mm ，高100mm 。

12. 三根及以上绝缘导线穿于同一根管时,其导线总结面积不应超过管内总面积的40% 。

13. 照明单相分支回路的电流一般不超过：16A ,出线口: 25 个。

14. 星形—三角形降压启动时，启动电流和启动转矩各降为直接启动时的 1/3 倍。

15. 低压带电作业时，严禁在感性负载的主回路中或电流互感器的二次回路中带电作业；16. 地坪内配线使用Φ20的塑料管穿线暗敷的英文代号为PC20－FC 。

17. BV －4×16＋PE16－MR200×100，表示5根16mm2塑料铜芯线，敷设在200×100的金属线槽内。

《电气CAD》课程习题集一、单选题1.外部参照与块的主要区别中，不正确的是（）。

A、被插入图形文件的信息直接加入到主图形文件中B、以外部参照方式将图形插入到另一图形文件（称主图形文件）中C、主图形文件只是记录参照的关系D、对主图形的操作不会改变外部参照图形文件的内容2.下列哪个命令用于编辑文字（）。

A、DEDITB、DDEDITC、DMODIFYD、DTEXT3.以下不是构成尺寸标注基本元素的是（）。

A、标注文字B、尺寸线C、箭头D、文字界线4. AutoCAD 2004中文版默认长度单位类型为（）。

A、小数B、分数C、工程D、科学5.在AutoCAD 2004中文版中，以下不具有拷贝对象功能的是（）。

A、复制B、镜像C、阵列D、移动6.绘制直线时，可以在命令行中输入什么命令实现（）。

A、LineB、copyC、RayD、R7.在启动向导中，AutoCAD使用的样板图形文件的扩展名是（）。

A、DWGB、DWTC、DWKD、WIZ8.在文字标注时，（）控制数字小数位的设置。

A、在“标注样式”的“精度”选项B、UNITS命令C、在“标注样式”的“测量比例”选项D、编辑标注文字9.下列不属于图层设置的范围有（）。

A、颜色B、线宽C、过滤器D、线型10.在屏幕上用PAN命令将某图形沿X方向及Y方向各移动若干距离，该图形的坐标将（）。

A、在X方向及Y方向均发生变化B、在X方向发生变化，Y方向不发生变化C、在X方向及Y方向均不发生变化D、在Y方向发生变化，X方向均发生变化11.当用DASHED线型画线时，发现所画的线看上去像实线，这时应该用（）来设置线型的比例因子。

A、LINETYPEB、DDEDITC、FACTORD、LTSCALE12.用LINE命令画出一个矩形，该矩形中有（）图元实体。

A、1个B、4个C、不一定D、5个13.在Select objects操作中，若想选择最近生成的对象，应键入（）。

A、WB、PC、LD、ALL14.剪切物体需用（）命令。

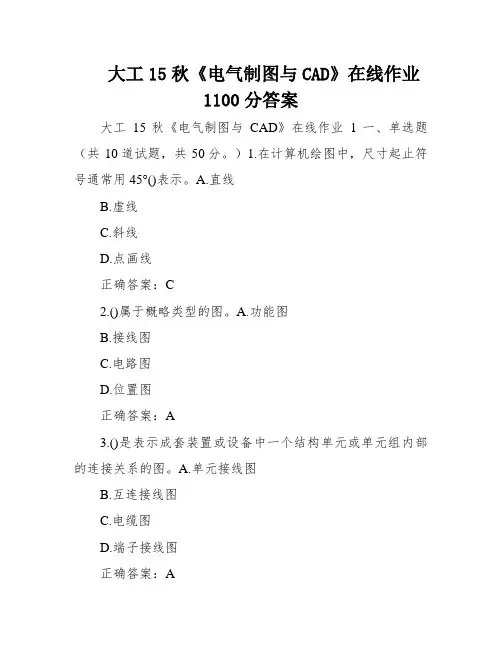

大工15秋《电气制图与CAD》在线作业1100分答案大工15秋《电气制图与CAD》在线作业1一、单选题（共10道试题，共50分。

）1.在计算机绘图中，尺寸起止符号通常用45°()表示。

A.直线B.虚线C.斜线D.点画线正确答案：C2.()属于概略类型的图。

A.功能图B.接线图C.电路图D.位置图正确答案：A3.()是表示成套装置或设备中一个结构单元或单元组内部的连接关系的图。

A.单元接线图B.互连接线图C.电缆图D.端子接线图正确答案：A4.工程图中标高尺寸以()为单位。

A.米B.厘米C.毫米D.分米正确答案：A5.相互平行的图线，其间隙不宜小于0.7()。

A.米B.厘米C.毫米D.分米正确答案：C6.()是电气图的主要表达内容。

A.简图B.元器件和连接线C.图形符号D.文字符号正确答案：B7.标题栏又称()，它在图面的右下角。

A.图号B.图表C.图名D.图标正确答案：D8.()表示成套装配、设备或装配中各个工程的安置、安装位置的图。

A.位置图B.接线图C.等效电路图D.逻辑图正确答案：A9.指引线用()表示。

A.粗实线B.细实线C.粗虚线D.细虚线正确答案：B10.标题栏的外框线用()绘制。

A.粗实线B.细实线C.粗虚线D.细虚线正确答案：A大工15秋《电气制图与CAD》在线作业1二、判断题（共10道试题，共50分。

）1.围框用细单点画线表示。

A.错误B.正确正确答案：B。

大工16秋《电气制图与CAD》大作业题目及要求答案(可直接上传)
XXX《电气制图与CAD》课程设计大工16秋离线答案
题目：
研究中心：
层次：
专业：
年级：年春/秋季
学号：
学生：
辅导教师：
完成日期：年月日
2015年9月份《电气制图与CAD》课程设计
题目五：电气原理图的AutoCAD设计
绘制样本如上图所示，其中要求：
1、利用AutoCAD软件进行绘制，对上图电气原理图进行绘制；（60分）
2、利用本课程所研究的标题栏的绘制技巧，在图纸的右下方插入标题栏，格式严格按照课上所讲，同时标注好自己的姓名。

（30分）
3、绘制完毕，调整好显示比例，利用截图工具（如QQ截图工具）将整个图纸，包括标题栏，进行截图，并粘贴在word中，图像调整好比例，居中显示。

（10分）。

电气CAD考试题及答案一、单选题（每题2分，共20分）1. 在电气CAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 电气CAD中，哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. ELLIPSED. CIRCLE答案：A3. 电气CAD中，如何快速选择多个对象？A. 使用鼠标拖动选择框B. 按住Shift键点击对象C. 按住Ctrl键点击对象D. 按住Alt键点击对象答案：C4. 在电气CAD中，哪个命令用于测量两点之间的距离？A. DISTB. MEASUREC. LENGTHD. AREA答案：A5. 电气CAD中，哪个命令用于创建圆？A. CIRCLEB. ELLIPSEC. ARCD. SPLINE答案：A6. 在电气CAD中，如何复制对象？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用OFFSET命令答案：A7. 电气CAD中，哪个命令用于创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ELLIPSE答案：A8. 在电气CAD中，如何将对象移动到指定位置？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用OFFSET命令答案：B9. 电气CAD中，哪个命令用于创建椭圆？A. ELLIPSEB. CIRCLEC. ARCD. POLYGON答案：A10. 在电气CAD中，如何将多个对象组合成一个组？A. 使用GROUP命令B. 使用COPY命令C. 使用MOVE命令D. 使用ROTATE命令答案：A二、多选题（每题3分，共15分）1. 电气CAD中，以下哪些命令用于修改对象？A. MOVEB. COPYC. ROTATED. SCALE答案：A, C, D2. 在电气CAD中，以下哪些命令用于创建曲线？A. LINEB. ARCC. CIRCLED. ELLIPSE答案：B, D3. 电气CAD中，以下哪些命令用于测量？A. DISTB. MEASUREC. LENGTHD. AREA答案：A, B, D4. 在电气CAD中，以下哪些命令用于创建文本？A. TEXTB. MTEXTC. DTEXTD. HATCH答案：A, B5. 电气CAD中，以下哪些命令用于创建填充区域？A. HATCHB. SOLIDC. SPLINED. SHADE答案：A, B三、判断题（每题2分，共10分）1. 在电气CAD中，使用LINE命令可以绘制直线和射线。
