地下室脚手架技术交底-2017.5.5

一、交底对象全体参与地下室脚手架搭设与拆除的施工人员、管理人员及监督人员。

二、交底时间[具体日期]三、交底内容1. 安全意识与基本要求- 所有参与地下室脚手架施工的人员必须具备良好的安全意识，严格遵守国家相关安全法规和施工标准。

- 未经培训或考核不合格的人员严禁上岗作业。

2. 施工前的准备工作- 施工前应对施工场地进行详细勘察，确保场地平整、排水良好。

- 根据施工图纸及现场实际情况，制定详细的脚手架搭设方案和安全措施。

3. 脚手架材料与工具- 使用符合国家标准的钢管、扣件、脚手板等材料，确保材料无锈蚀、变形等质量问题。

- 施工工具必须定期检查，确保其完好无损。

4. 脚手架搭设规范- 脚手架基础必须夯实，确保其稳定性。

- 立杆间距应符合设计要求，立杆应垂直于地面。

- 横杆应与立杆牢固连接，确保整体结构的稳定性。

- 脚手板应铺设平整，无探头板，且与立杆连接牢固。

5. 高处作业安全- 高处作业人员必须佩戴安全帽、安全带，穿防滑鞋。

- 作业时应使用安全绳，确保作业人员安全。

- 高处作业时应保持注意力集中，严禁嬉戏打闹。

6. 施工现场管理- 施工现场应设置明显的安全警示标志，明确警示内容。

- 施工现场应保持整洁，施工垃圾及时清理。

- 严禁在脚手架上堆放杂物，防止意外事故发生。

7. 脚手架拆除安全- 拆除脚手架前，应制定详细的拆除方案，明确拆除顺序和方法。

- 拆除过程中，应由专人指挥，确保操作人员安全。

- 拆除的脚手架材料应逐层传递，严禁抛掷。

- 拆除后的脚手架材料应分类堆放，及时清理现场。

8. 应急预案- 制定脚手架施工期间的应急预案，确保在发生紧急情况时能够迅速有效地进行处置。

四、注意事项- 施工过程中，如发现脚手架存在安全隐患，应立即停止作业，并报告相关管理人员进行处理。

- 施工人员应时刻保持警惕，发现他人违规作业，应立即制止并报告。

- 定期对施工人员进行安全教育和培训，提高其安全意识和操作技能。

五、交底确认请全体施工人员认真阅读本安全技术交底内容，并签字确认已知晓并遵守。

表C2-4技术交底记录编号交底内容:支撑架搭设 模板支撑体系的设计选型本工程支模体系满堂架选择扣件式脚手架，15mn 厚覆面胶合板，40X 70mn 木方 做次龙骨，7Q X 70mn 木方做主龙骨，具体做法见下表:④立杆上端包括 U 托伸出顶层水平杆的长度不大于300mm主龙骨： 70X 70mm 木方，间距 600mm 垂直于梁方向布工程名称新建石家庄至济南客运专线客运专线工程SJZF-1标辛集南站2016年9月8 日交底部位满堂红脚手架搭设构件规格模板及支撑体系模板 15mm 厚覆面胶合板梁底次龙骨：40X 70mm 木方，间距100mm 顺梁方向布置, 共设置3根；主龙骨：70X 70mm 木方，间距600mm 垂直梁方向布置。

次龙骨：40X 70mm 木方，水平向布置, 设置4根；间距 200mm 共辛 集 南 站 梁侧300*750主龙骨：①48*3.2双钢管，竖向布置, 对拉螺杆：M14对拉螺杆，上下共布置间距 600mm3道。

辛 集 南 站①支撑架体采用扣件式钢管满堂支撑架,向梁底设置3根立杆；顺梁方向间距 扫地杆距底板面 400mm②立杆下端采用底托，立杆上端采用 ③主龙骨所传递的承载力作用于水平管,梁底立杆垂直于梁方600mm 横杆步距900mmU 托进行高度调节。

再转递给梁两侧立杆。

骨， 模板15mm 厚覆面胶合板350*800龙骨梁底次龙骨：40X 70mm 木方，间距100mm 顺梁方向布置, 共设置4根；④立杆上端包括U托伸出顶层水平杆的长度不大于300mm同时立杆顶部均设微调顶丝进行标高调节，严禁采用钢管搭接作为梁底、板底立柱支撑。

所有碗扣立杆最底部一道扫地杆，形成满堂脚手架。

模板支撑体系的剪刀撑设置以及拉连杆的设置:劇1竖向剪刀撑设置模板支架四周从底到顶连续竖向剪刀撑；纵横向由底到顶设置竖向剪刀撑，间距不大于4.5m,其宽度为4—6m2水平剪刀撑设置模板支架在顶部、中间、扫地杆处设置水平剪刀撑，中间水平剪刀撑间距不大于4.8m。

5.1.2纵向水平杆设置在立杆内侧，长度为6米，局部4米调整。

钢管接头要错开，用对接扣件连接，两根相邻纵向水平杆的接头不得设置在同步或同跨内，接头中心至主节点的距离不小于500mm。

各接头中心至最近主节点的距离不应大于纵距的1/3。

纵向水平杆与立杆用直角扣件连接，至少伸出0.1米。

当采用搭接时，搭接长度不应小于1m，应等间距设置3 个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

5.1.3横向水平杆主节点处必须设置一根横向水平杆，不得随意拆除。

长度1.5米。

两头搁于纵向水平杆上，至少伸出0.1米。

脚手架内侧端头离墙0.1米。

横向水平杆与纵向水平杆用直角扣件连接。

作业层上非主节点处的横向水平杆，根据所支撑的脚手板的需要设置，最大间距不大于立杆纵距的1/2。

5.1.4脚手板作业层脚手板应铺满、铺稳、铺实，横向水平杆用直角扣件固定在纵向水平杆上。

脚手板的铺设应采用对接平铺或搭接铺设。

脚手板对接平铺时，接头处应设两根横向水平杆，脚手板外伸长度应取130mm至150mm，两块脚手板外伸长度的和不应大于300mm。

脚手板搭接铺设时，接头应支在横向水平杆上，搭接长度不应小于200mm，其伸出横向水平杆的长度不应小于100mm。

脚手板每2层，不超过10m铺一道，作为硬防护。

拐角处两方向的脚手板应重叠放置，避免出现探头及空挡现象。

5.1.5连墙件连墙件拉杆通过门窗洞口，在墙两侧用横杆夹持和背楔固定。

连墙件采用钢管扣件连接的方法，随楼层每隔两跨设置，垂直间距为3m，水平间距为3m，不能严格满足间距要求时，现场可根据实际情况在总数不减少的前提下灵活布置，连墙件用φ48*3 的钢管，其与脚手架的连接采用直角扣件，本工程落地式脚手架连墙件按两步两跨布置，特殊位置可根据实际情况减小连墙件距离，但不得大于设置要求。

5.1.9安全防（围）护设施脚手架要满挂全封闭式的密目安全网。

密目网采用1.8×6.0m 的规格，用网绳绑扎在大横杆外立杆里侧。

地下室脚手架技术交底一、工程概述本次施工的地下室部分，为了确保施工过程中的安全以及施工的顺利进行，需要搭建脚手架。

地下室层高为_____米，施工面积约为_____平方米。

二、材料准备1、钢管：选用外径 48mm，壁厚 35mm 的焊接钢管，钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。

2、扣件：采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB 15831）的规定。

新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。

旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。

3、脚手板：选用竹笆脚手板，其宽度不得小于 600mm，厚度不得小于 50mm，两端应各设直径为 4mm 的镀锌钢丝箍两道。

4、安全网：选用密目式安全网，网目应满足 2000 目/100cm²，做耐贯穿试验不穿透，16×18m 的单张网重量在 3kg 以上，颜色应满足环境效果要求，选用绿色。

要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。

三、脚手架的搭设参数1、立杆横距：＿____m，立杆纵距：＿____m，内立杆距建筑物距离：＿____m。

2、步距：＿____m。

3、剪刀撑：在架体外侧周边及内部纵、横向每隔 5m～8m，由底至顶设置连续竖向剪刀撑，剪刀撑宽度为 5m～8m；在竖向剪刀撑顶部交点平面应设置连续水平剪刀撑。

剪刀撑斜杆的接长应采用搭接，搭接长度不应小于 1m，并应采用不少于 2 个旋转扣件固定。

端部扣件盖板的边缘至杆端距离不应小于 100mm。

四、脚手架的搭设流程1、放置纵向扫地杆自角部起依次向两边竖立底立杆，底端与纵向扫地杆扣接固定后、装设横向扫地杆并也与立杆固定（固定立杆底端前，应吊线确保立杆垂直），每边竖起 3～4 根立杆后，随即装设第一步纵向水平杆（与立杆扣接固定）和横向水平杆（小横杆，靠近立杆并与纵向水平杆扣接固定）、校正立杆垂直和水平使其符合要求，按 40～60N·m 力矩拧紧扣件螺栓，形成构架的起始段。

一、交底目的为确保地下室支模架施工过程中的安全，预防安全事故的发生，特制定本安全技术交底。

二、交底内容1. 施工人员要求- 所有参与地下室支模架施工的人员必须经过专业培训，持有相关操作资格证书。

- 作业人员必须身体健康，具备良好的安全意识。

- 施工前应对作业人员进行安全教育和技术交底。

2. 施工材料与工具- 所使用的钢管、扣件、模板等材料必须符合国家标准，严禁使用不合格产品。

- 施工工具必须完好，并定期进行检查和维护。

3. 施工准备- 施工前应进行现场勘察，了解地下室的地质情况，制定合理的施工方案。

- 确保脚手架基础坚实，排水设施完善。

- 施工现场应设置警戒线，明确警示标志，防止无关人员进入。

4. 脚手架搭建要求- 脚手架立杆底部应设置底座或垫板，确保脚手架稳定。

- 立杆间距应符合设计要求，立杆应垂直设置，2米高度的允许偏差为15mm。

- 水平横杆、剪刀撑等应按设计要求设置，确保脚手架整体稳定性。

- 钢管连接应采用对接扣件，不得松动。

5. 支模架搭建要求- 支模架应按设计要求搭建，确保模板支架的刚度和稳定性。

- 支模架立杆底部应设置底座或垫板，确保支模架稳定。

- 支模架立杆间距、水平横杆、剪刀撑等应符合设计要求。

6. 施工注意事项- 施工过程中应密切注意脚手架和支模架的稳定性，发现异常情况应及时采取措施。

- 严禁在脚手架和支模架上超载作业。

- 施工过程中应避免碰撞、挤压电源电线等设施。

- 施工人员应佩戴安全帽、安全带等个人防护用品。

7. 拆除要求- 拆除脚手架和支模架前应制定详细的拆除方案，并经相关部门审核批准。

- 拆除作业应分步进行，确保安全。

- 拆卸的模板及构配件应分类堆放，修整检查后周转使用。

三、安全措施1. 施工现场应设置安全员，负责现场安全监督和管理。

2. 施工过程中应定期进行安全检查，及时发现和消除安全隐患。

3. 施工人员应遵守安全操作规程，严格执行各项安全措施。

四、应急预案1. 发生安全事故时，应立即启动应急预案，采取有效措施进行救援。

脚手架工程技术交底一、任务背景脚手架工程是建筑施工中不可或缺的一项工作，它为施工人员提供了安全、稳定的工作平台。

为了确保脚手架工程的质量和安全，需要进行技术交底，使施工人员熟悉脚手架的搭建、使用、拆除等技术要求，以确保施工过程中的安全和顺利进行。

二、脚手架搭建要求1. 脚手架搭建前需进行地基处理，确保地基坚实平整，不得有明显的沉降、松软或不平整的情况。

2. 脚手架搭建时应按照设计要求进行，搭设高度、跨度、间距等应符合设计规范。

3. 脚手架主材选用应符合标准要求，材料应具有足够的强度和稳定性。

4. 脚手架的立杆、横杆、斜杆等连接应牢固可靠，连接件应使用合格的脚手架专用配件。

5. 脚手架的搭设应平稳、水平，支撑点应均匀分布，支撑点的承载力应符合设计要求。

6. 脚手架的搭设过程中应注意与周围设施的安全距离，避免对周围建筑物、电线等造成损坏或危险。

三、脚手架使用要求1. 在使用脚手架前，应对脚手架进行检查，确保脚手架的稳定性和安全性。

2. 脚手架使用过程中，应按照设计要求设置适当的安全防护措施，如安全网、脚手板等。

3. 脚手架使用过程中，应注意避免超载，不得在脚手架上堆放过多的材料或设备。

4. 脚手架使用过程中，应注意防止脚手架上的积水，及时清理脚手架上的杂物，保持脚手架的整洁。

5. 脚手架使用过程中，应注意防止脚手架上的滑倒、坠落等事故，施工人员应穿戴合适的安全防护用品。

四、脚手架拆除要求1. 脚手架拆除前，应对脚手架进行检查，确保脚手架的稳定性和安全性。

2. 脚手架拆除时应按照逆序的方式进行，先拆除顶部的横杆和斜杆，再拆除中部和底部的横杆和斜杆，最后拆除立杆。

3. 脚手架拆除过程中应注意防止材料、设备或工具掉落，保持周围区域的安全。

4. 脚手架拆除后，应及时清理拆除的材料和设备，保持施工现场的整洁。

五、脚手架工程安全注意事项1. 在进行脚手架工程时，施工人员应具备相关的操作技能和安全意识，严禁无证上岗。

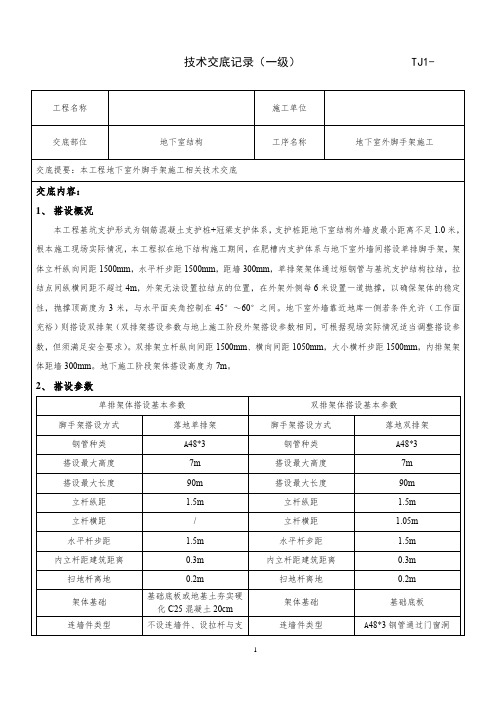

地下室外脚手架施工技术交底目录一、工程概况........................................................... 错误!未定义书签。

二、施工部署........................................................... 错误!未定义书签。

2.1 施工准备........................................................... 错误!未定义书签。

2.2 材料要求........................................................... 错误!未定义书签。

2.3 人员安排........................................................... 错误!未定义书签。

三、脚手架施工....................................................... 错误!未定义书签。

3.1 参数选择........................................................... 错误!未定义书签。

3.2 架体搭设要求和允许偏差 .............................. 错误!未定义书签。

3.3 架体构造........................................................... 错误!未定义书签。

3.4 剪刀撑............................................................... 错误!未定义书签。

3.5 连墙件............................................................... 错误!未定义书签。

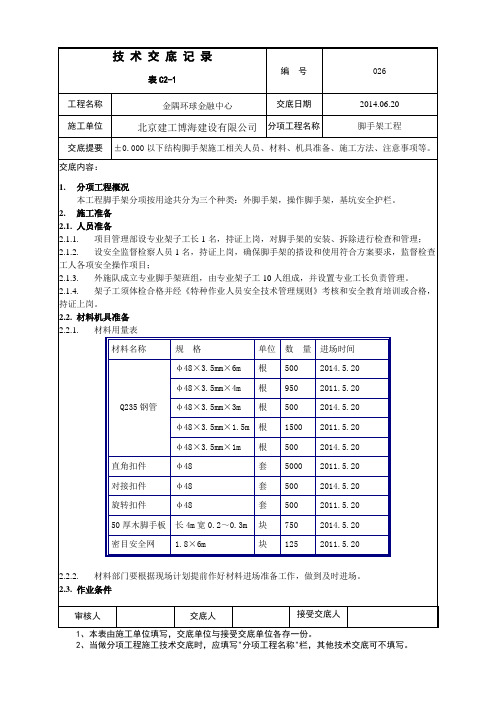

014-地下室脚手架技术交底地下室脚手架技术交底交底内容：一、主要材料3.5×48mm钢管、卡子、50mm厚脚手板、1.5×6m绿色密目安全网、3×6m安全平网等。

二、主要机具主要机具：扳手、安全带等。

三、作业条件基础底板施工完毕，地下室外墙开始施工，肥槽回填夯实并做好肥槽排水措施。

四、操作工艺1、脚手架搭设流程基础处理→放置纵向扫地杆→自角部起依次向两边竖立底（第1根）立杆，底端与纵向扫地杆扣接固定后，装设横向扫地杆并也与立杆固定（固定立杆底端前，应吊线确保立杆垂直），每边竖起3—4根立杆后，随即装设第一步纵向横杆（与立杆扣接固定）、校正立杆垂直和横杆水平后，按40～60N·m力矩拧紧扣件螺栓，形成构架的起始段→按上一步要求依次向前延伸搭设，直至第一步架交圈完成。

交圈后再全面检查一遍构架的质量和地基情况，严格确保设计要求和构架质量→设置连墙件→按第一步架的作业程序和要求搭设第二步架、第三步…→随搭设进程及时安装连墙件和剪刀撑→装设作业层间横杆（在构架横向平杆之间加设的、用于缩小铺板支承跨度的横杆）、铺设脚手板和装设作业层栏杆、挡脚板以及围护、封闭措施。

2、脚手架构造要求2.1所有立杆下面必须放置50mm厚通长脚手板，要求位置准确、铺放平稳、不得悬空。

2.2脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，接头中心至主节点的距离小于500mm，立柱接头除在顶端可采用搭接外，其余各接头必须采用对接扣件对接，相邻立柱对接头位置应设在不同的大横杆横距中，沿高度方向错开的距离大于500mm以上。

2.3横杆2.3.1大横杆步距为1.5m，上下横杆的接长位置应错开布置在不同的立杆纵距中，接头在水平方向错开的距离大于500mm，与相近立杆的距离小于500mm；相邻步架的大横杆错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况；2.3.2小横杆水平间距为1500mm，贴近立杆布置，两直角扣件间距不大于150mm，搭于大横杆之上并用直角扣件扣紧。
